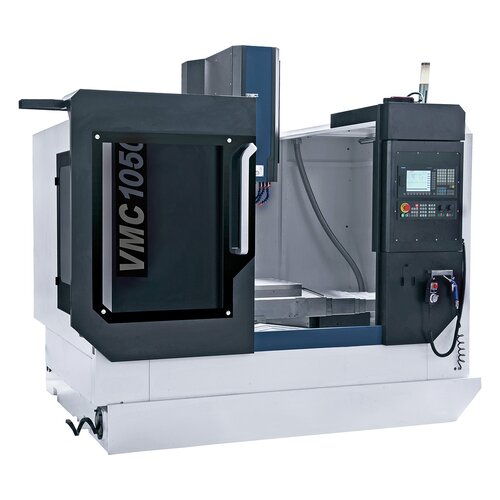

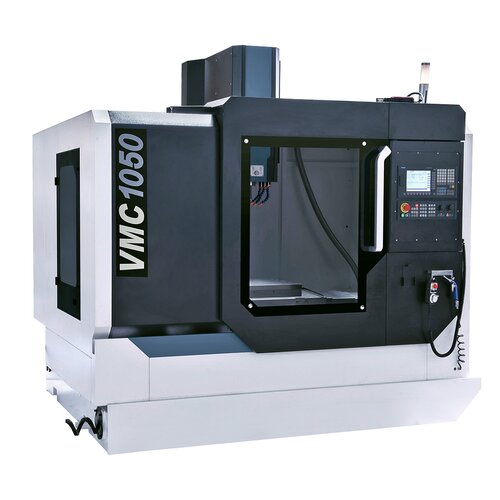

VMC 1050 cu Siemens Sinumerik 808D Advanced 16
product.detail.art-no: 02-1347XLCentrul de prelucrarea verticală CNC VMC 1050 este echipat opțional cu un sistem de comandă Siemens Sinumerik 808D Advanced 16 sau comanda 828D şi cu un schimbător de scule cu 16 compartimente. Prin modul constructiv compact, o mărime a mesei de 1000 x 500 mm precum şi cursele de deplasare mari acest model este ideal pentru prelucrarea în producţie a seriilor de mărime mică şi mijlocie, dar acest model este folosit cu succes şi pentru prelucrarea fabricatelor unicat în construcţia matriţelor respectiv construcţia de maşini precum şi în domeniul instruirii.
58.560,00 EUR
incl. 20% VATAvailability
Product Properties
- Ghidaje liniare de precizie şi acţionări servo de mare putere pentru viteze mari ale mersului rapid în toate axele şi solicitări ridicate ale piesei de prelucrat
- Carcasare completă a maşinii cu o uşă glisantă şi 2 uşi laterale pentru un acces simplu
- Eficienţă economică înaltă datorită echipării cumprinzătoare de serie, precum şi multitudinii de accesorii opţionale
- Schimbător de sculă automat cu 16 compartimente în varianta constructivă carusel
- Batiu stabil din fontă turnată, în modul constructiv pat rigid, pentru o funcţionare lină şi cele mai bune performanţe de frezare
- Șuruburi de precizie, cu rulmenți cu bile și piuliţe pretensionate, în toate cele 3 axe
- Ungere centralizată pentru toate căile de ghidare şi șuruburile cu bile
- Elemente de operare montate ergonomic la pupitrul de operare rabatabil
- Masă de lucru mare, masivă, cu suprafaţă prelucrată precis
Product Specifications
|
Zona de lucru |
|
|
Dimensiuni masă |
1000 x 500 mm |
|
Prindere ax |
BT 40 |
|
Turaţie ax, fără trepte |
40 - 8000 rot/min |
|
Cursă de deplasare axa x |
850 mm |
|
Cursă de deplasare axa y |
500 mm |
|
Cursă de deplasare axa z |
500 mm |
|
Distanţa capul axului- suprafaţa mesei |
110 - 610 mm |
|
Consolă |
560 mm |
|
Capacitate de încărcare a mesei |
500 kg |
|
Caneluri T (număr / lăţime / distanţă) |
5 / 18 / 100 mm |
|
Avans |
|
|
Avans de lucru în axele x, y şi z |
10 - 10.000 mm/min |
|
Mers rapid în axele x şi y |
30.000 mm/min |
|
Mers rapid axa z |
24.000 mm/min |
|
Precizii |
|
|
Precizii de poziţionare |
± 0,005 mm |
|
Precizii de repetabilitate |
± 0,003 mm |
|
Portsculă |
|
|
Numărul locurilor de sculă |
16 buc. |
|
Mărime sculă Ø x L max. |
130 x 300 mm |
|
Masa max. sculă |
8 kg |
|
Timp de schimbare sculă, sculă / sculă |
7 sec. |
|
Putere motor ax |
11,0 kW |
|
Dimensiunile maşinii (Lt x Ad x H) |
2500 x 2200 x 2400 mm |
|
Greutate cca. |
5500 kg |
Delivery Contents
- Sistem de comandă Siemens Sinumerik
- Pregătit pentru ataşare unui al 4-lea ax
- Roată de mână electronică cu buton Oprire de urgenţă
- Acţionări servo Siemens pentru toate cele 3 axe
- Schimbător de scule cu 16 compartimente
- Transportor pentru şpan spiralat
- Ghidaje liniare de precizie în toate axele
- Funcţie automată de suflare a șuruburilor cu bile
- Orientare automată a axului
- Înveliș de protecție complet al maşinii cu 1 uşă glisantă frontală
- Vizor din sticlă securizată CE
- Zăvorâre de siguranţă
- Lampă maşină LED
- Lubrifiere centralizată automată
- Pistol manual de aer comprimat
- Capace telescopice în axele x, y şi z
- Baie de agent de răcire
