VMC 1050 z Siemens SINUMERIK 808D Advanced 16
product.detail.art-no: 02-1347XLPionowe centrum obróbkowe CNC VMC 1050 jest opcjonalnie wyposażone w zaawansowany układ sterowania Siemens Sinumerik 808D Advanced 16 lub 828D oraz 16-miejscowy zmieniacz narzędzi. Dzięki kompaktowej budowie, stole o wymiarach 1000 x 500 mm i dużym drogom przemieszczenia, jest to model idealny i z powodzeniem stosowany do obróbki małych i średnich serii w produkcji, ale również do produkcji pojedynczych części przy budowie form i maszyn, jak również w sektorze szkoleniowym.
58 560,00 €
incl. 20% VATAvailability
Product Properties
- Precyzyjne prowadnice liniowe i mocne serwonapędy do wysokich prędkości posuwu we wszystkich osiach i przy dużych obciążeniach obrabianego przedmiotu
- Pełne poszycie z jednymi drzwiami przesuwnymi i 2 drzwiami bocznymi ułatwiającymi dostęp
- Wysoka ekonomiczność dzięki bogatemu wyposażeniu seryjnemu i wielu opcjonalnym akcesoriom
- Stabilna rama z odlewu sztywnego zapewnia cichą pracę i optymalną wydajność frezowania
- Automatyczna 16-miejscowa zmieniarka narzędzi o budowie karuzelowej
- Precyzyjne śruby pociągowe toczne we wszystkich 3 osiach zamocowane bez luzów
- Centralne smarowanie wszystkich torów prowadzących i śrub pociągowych tocznych
- Elementy obsługowe ergonomicznie rozmieszczone na obrotowym pulpicie obsługowym

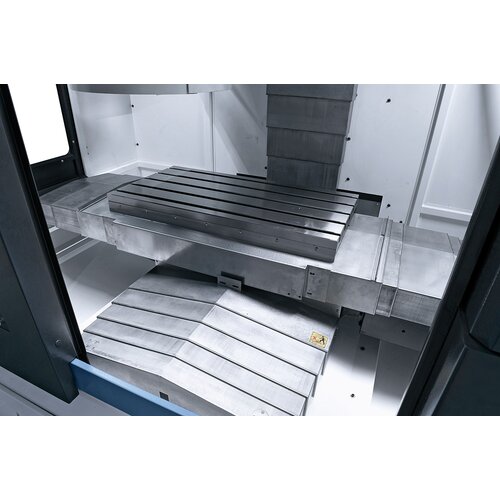

- Masywny duży stół krzyżowy, precyzyjnie wykończony
Product Specifications
|
Zakres roboczy |
|
|
Wymiary stołu |
1000 x 500 mm |
|
Uchwyt wrzeciona |
BT 40 |
|
Prędkość obrotowa, bezstopniowo |
40 - 8000 obr./min |
|
Droga przesuwu x-oś |
850 mm |
|
Droga przesuwu y-oś |
500 mm |
|
Droga przesuwu z-oś |
500 mm |
|
Odstęp końcówka wrzeciona - powierzchnia stołu |
110 - 610 mm |
|
Odstęp wrzeciono / kolumna |
560 mm |
|
Obciążalność stołu |
500 kg |
|
Rowki teowe (liczba / szerokość / odstęp) |
5 / 18 / 100 mm |
|
Posuw |
|
|
Posuw roboczy osi X, Y i Z |
10 - 10.000 mm/min |
|
Szybki bieg osi X i Y |
30.000 mm/min |
|
Szybki bieg osi Z |
24.000 mm/min |
|
Dokładności |
|
|
Dokładność pozycjonowania |
± 0,005 mm |
|
Dokładność powtarzalności |
± 0,003 mm |
|
Nośnik narzędzi |
|
|
Liczba miejsc na narzędzia |
16 szt. |
|
Wielkość narzędzia maks. Ø x L |
130 x 300 mm |
|
Maks. masa narzędzia |
8 kg |
|
Czas wymiany narzędzia, narzędzie / narzędzie |
7 sek. |
|
Moc silnika wrzeciona |
11,0 kW |
|
Wymiary maszyny (S x G x W) |
2500 x 2200 x 2400 mm |
|
Waga ok. |
5500 kg |
Delivery Contents
- Układ sterowania Siemens Sinumerik
- Przygotowanie do montażu 4. osi
- Elektroniczne koło ręczne z wyłącznikiem awaryjnym
- Serwonapędy Siemens we wszystkich 3 osiach
- 16-miejscowa zmieniarka narzędzi
- Spiralny przenośnik wiórów
- Precyzyjne prowadnice liniowe we wszystkich osiach
- Funkcja automatycznego przedmuchiwania wrzeciona
- Automatyczna orientacja wrzeciona
- Pełne poszycie z 1 przednimi drzwiami przesuwnymi
- Bezpieczne szkło ze znakiem CE
- Ryglowanie bezpieczeństwa
- Diodowa lampka robocza
- Automatyczne centralne smarowanie
- Ręczny pistolet na sprężone powietrze
- Osłona teleskopowa w osi X, Y i Z
- Układ chłodzenia
