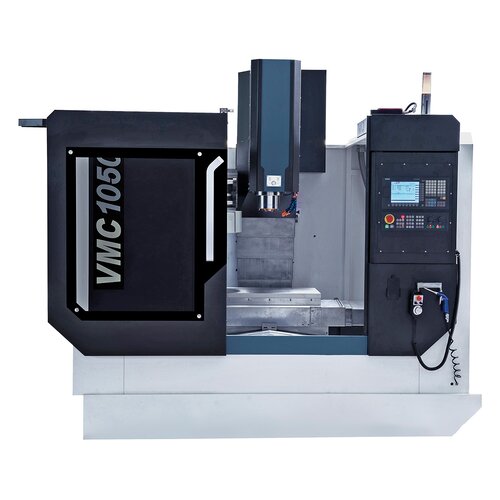

VMC 1050 med Siemens-styring SINUMERIK 808D Advanced 16
product.detail.art-no: 02-1347XLCNC lodret bearbejdningscenter VMC 1050 er valgfrit udstyret med en Siemens Sinumerik 808D Advanced 16 eller 828D styring og en 16-dobbelt værktøjsskifter. På grund af det kompakte design, en bordstørrelse på 1000 x 500 mm og de store vandringsstrækninger er denne model ideel til bearbejdning af små og mellemstore serier i produktionen, men også til fremstilling af individuelle dele inden for form- og maskinkonstruktion samt i uddannelsesområdet bruges denne model med succes.
58.560,00 €
incl. 20% VATAvailability
Product Properties
- Præcisions-lineærføringer og effektive servodrev til høje ilgangshastigheder i alle akser og høj emnebelastning

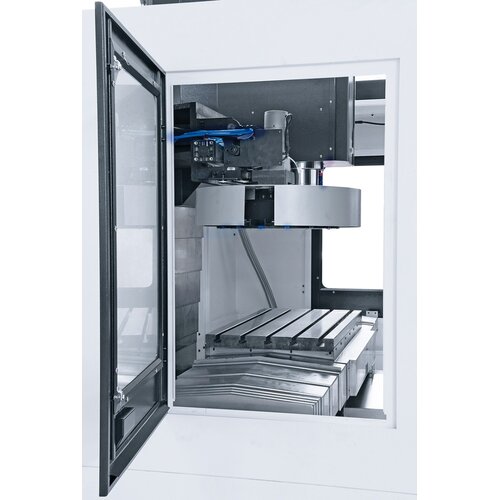

- Fuld maskinbeklædning med skydedør og 2 sidedøre for nem adgang
- Høj økonomisk effektivitet takket være det omfattende standardudstyr og meget ekstraudstyr
- Stabil støbt ramme i stiv vangekonstruktion, der sikrer jævn drift og gode fræseydelser
- Automatisk 16-dobbelt værktøjsskifter i karruseldesign
- Præcisionskugleomløbsspindler med forspændte møtrikker i alle 3 akser

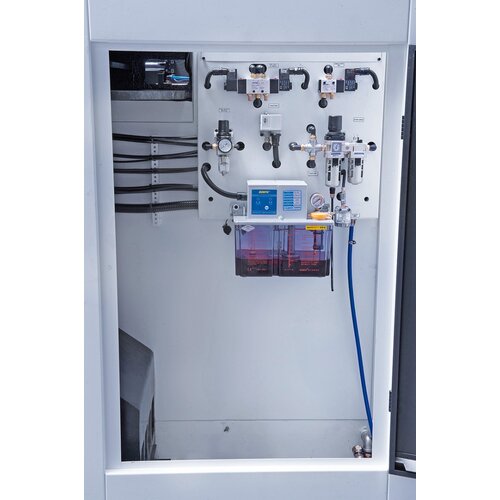

- Centralsmøring til føringsbaner og kugleomløbsspindler

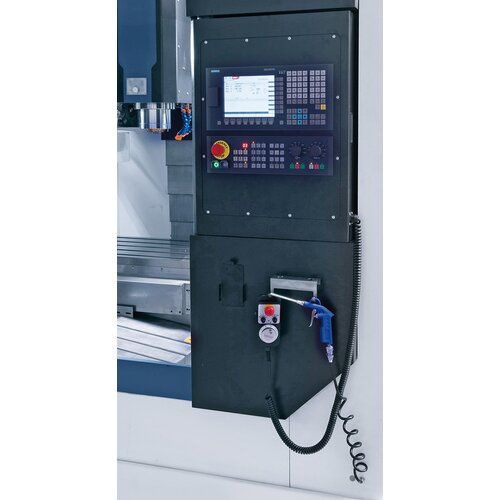

- Ergonomisk monterede betjeningselementer er på det drejelige betjeningspanel

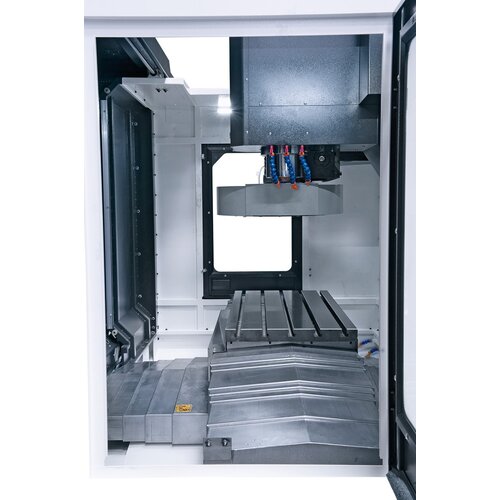

- Massivt stort krydsbord, præcist ovefladebearbejdet
Product Specifications
|
Arbejdsområde |
|
|
Bordmål |
1000 x 500 mm |
|
Spindelkonus |
BT 40 |
|
Spindelomdrejningstal, trinløs |
40 - 8000 o/min |
|
Vandring x-aksen |
850 mm |
|
Vandring y-akse |
500 mm |
|
Vandring z-akse |
500 mm |
|
Afstand spindelfremspring - bordoverflade |
110 - 610 mm |
|
Udladning |
560 mm |
|
Bordbelastningsevne |
500 kg |
|
T-noter (antal / bredde / afstand) |
5 / 18 / 100 mm |
|
Fremføring |
|
|
Arbejdsfremføring x-, y- og z-akse |
10 - 10.000 mm/min |
|
Ilgang x- og y -akse |
30.000 mm/min |
|
Ilgang z-akse |
24.000 mm/min |
|
Nøjagtigheder |
|
|
Positioneringsnøjagtigheder |
± 0,005 mm |
|
Gentagelsesnøjagtigheder |
± 0,003 mm |
|
Værktøjsholder |
|
|
Antal værktøjspladser |
16 stk. |
|
Værktøjsstørrelse Ø x L maks. |
130 x 300 mm |
|
Værktøjsvægt maks. |
8 kg |
|
Værktøjsskiftetid, værktøj / værktøj |
7 sek. |
|
Motorydelse spindelmotor |
11,0 kW |
|
Maskindimension (B x D x H) |
2500 x 2200 x 2400 mm |
|
Vægt ca. |
5500 kg |
Delivery Contents
- Siemens Sinumerik styring
- Forberedt til montering af en 4. akse
- Elektronisk håndhjul med nødstopknap
- Siemens servodrev til alle 3 akser
- 16-dobbelt værktøjsskifter
- Spiralspåntransportør
- Præcisions-lineærføring i alle akser
- Automatisk spindeludblæsningsfunktion
- Automatisk spindelretning
- Fuld maskinbeklædning med 1 skydedør foran
- CE sikkerhedsglas
- Sikkerhedsspærre
- LED-maskinlys
- Automatisk centralsmøring
- Trykluft håndpistol
- Teleskopdæksel i x-, y- og z -akserne
- Kølemiddelanordning
