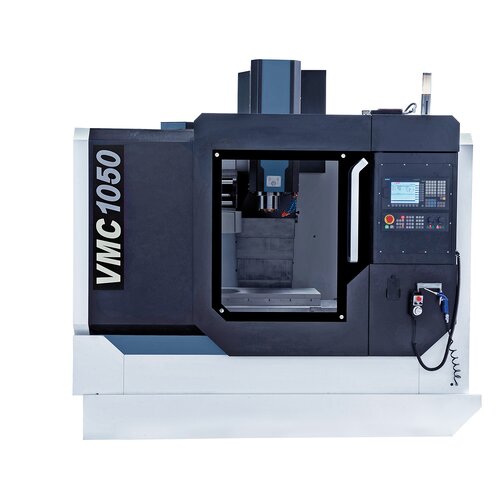

VMC 1050 met Siemens Sinumerik 808D Advanced 16
product.detail.art-no: 02-1347XLHet verticale CNC-bewerkingscentrum VMC 1050 is naar keuze uitgerust met een Siemens Sinumerik 808D Advanced 16- of 828D-besturing en een 16-voudige gereedschapwisselaar. Door de compacte bouwwijze, een tafelgrootte van 1000 x 500 mm en de grote verplaatsingsafstanden is dit model ideaal voor het bewerken van kleine en middelgrote series in de productie, maar ook voor het maken van losse onderdelen in vorm- en machinebouw; ook op opleidingen wordt dit model met succes gebruikt.
€ 58.560,00
incl. 20% VATAvailability
Product Properties
- Exacte lineaire geleidingen en krachtige servoaandrijvingen voor hoge snelheden bij snel werken in alle assen en hoge werkstukbelasting
- Volledig beklede machine met een schuifdeur en 2 zijdeuren voor eenvoudige toegang
- Hoog rendement door uitgebreide standaarduitrusting en allerlei optioneel toebehoren
- Stabiel gietijzeren gestel in stijve bouwwijze voor zeer rustige loop en optimale freesprestaties
- Automatische 16-voudige gereedschapwisselaar in carousselvorm
- Exacte kogelomloopspindels met voorgespannen moeren in alle 3 assen
- Centrale smering voor de geleidebanen en kogelomloopspindels
- Ergonomisch aangebrachte bedieningselementen op draaibaar bedieningspaneel
- Massieve, grote kruistafel, nauwkeurig bewerkt
Product Specifications
|
Werkbereik |
|
|
Tafelmaten |
1000 x 500 mm |
|
Spindelopname |
BT 40 |
|
Spindeltoerental, traploos |
40 - 8000 omw./min |
|
Loopweg x-as |
850 mm |
|
Loopweg y-as |
500 mm |
|
Loopweg z-as |
500 mm |
|
Afstand spindelneus - tafeloppervlak |
110 - 610 mm |
|
Vlucht |
560 mm |
|
Belastbaarheid van tafel |
500 kg |
|
T-groeven (aantal / breedte / afstand) |
5 / 18 / 100 mm |
|
Toevoer |
|
|
Werktoevoer x-, y- en z-as |
10 - 10.000 mm/min |
|
Snel werken x- en y-as |
30.000 mm/min |
|
Snel werken z-as |
24.000 mm/min |
|
Nauwkeurigheden |
|
|
Nauwkeurigheiden van positonering |
± 0,005 mm |
|
Nauwkeurigheden van herhaling |
± 0,003 mm |
|
Gereedschapsokkels |
|
|
Aantal gereedschapplaatsen |
16 st. |
|
Gereedschapmaten Ø x L max. |
130 x 300 mm |
|
Gewicht gereedschap max. |
8 kg |
|
Wisseltijd gereedschap, gereedschap/gereedschap |
7 sec. |
|
Motorvermogen spindelmotor |
11,0 kW |
|
Machineafmetingen (B x D x H) |
2500 x 2200 x 2400 mm |
|
Gewicht ca. |
5500 kg |
Delivery Contents
- Siemens Sinumerik-besturing
- Voorbereid voor toevoeging van een 4e as
- Elektronisch handwiel met noodstopschakelaar
- Siemens-servoaandrijvingen voor alle 3 assen
- 16-voudige gereedschapwisselaar
- Spiraalspaanafvoer
- Exacte lineaire geleiding in alle assen
- Automatische spindeluitblaasfunctie
- Automatische spindelrichting
- Volledig beklede machine met 1 schuifdeur voor
- CE-veiligheidsglas
- Veiligheidsvergrendeling
- LED-Machineverlichting
- Automatische centrale smering
- Perslucht-handpistool
- Telescopische afdekking in x-, y- en z-as
- Koelmiddelinrichting
