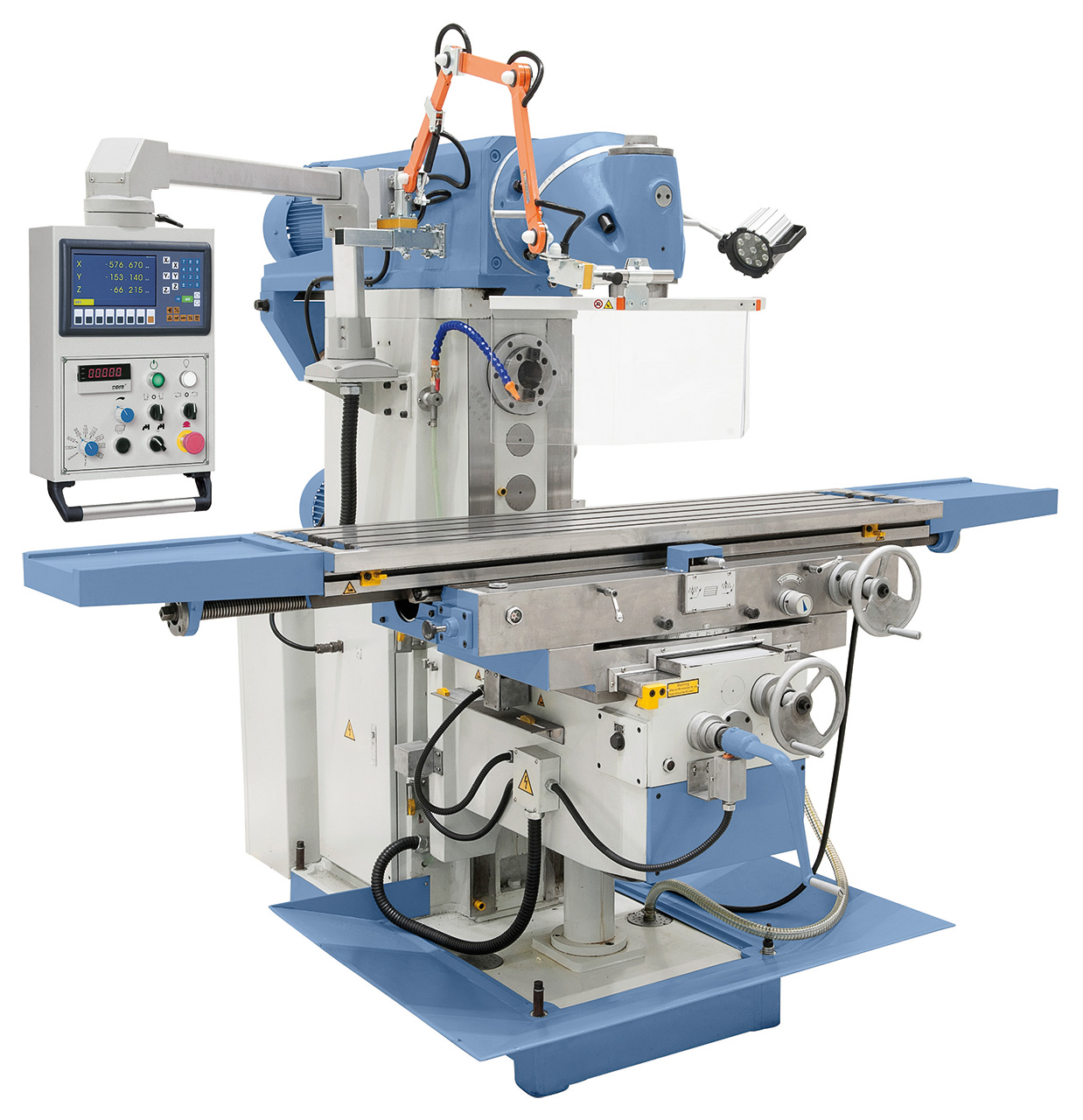

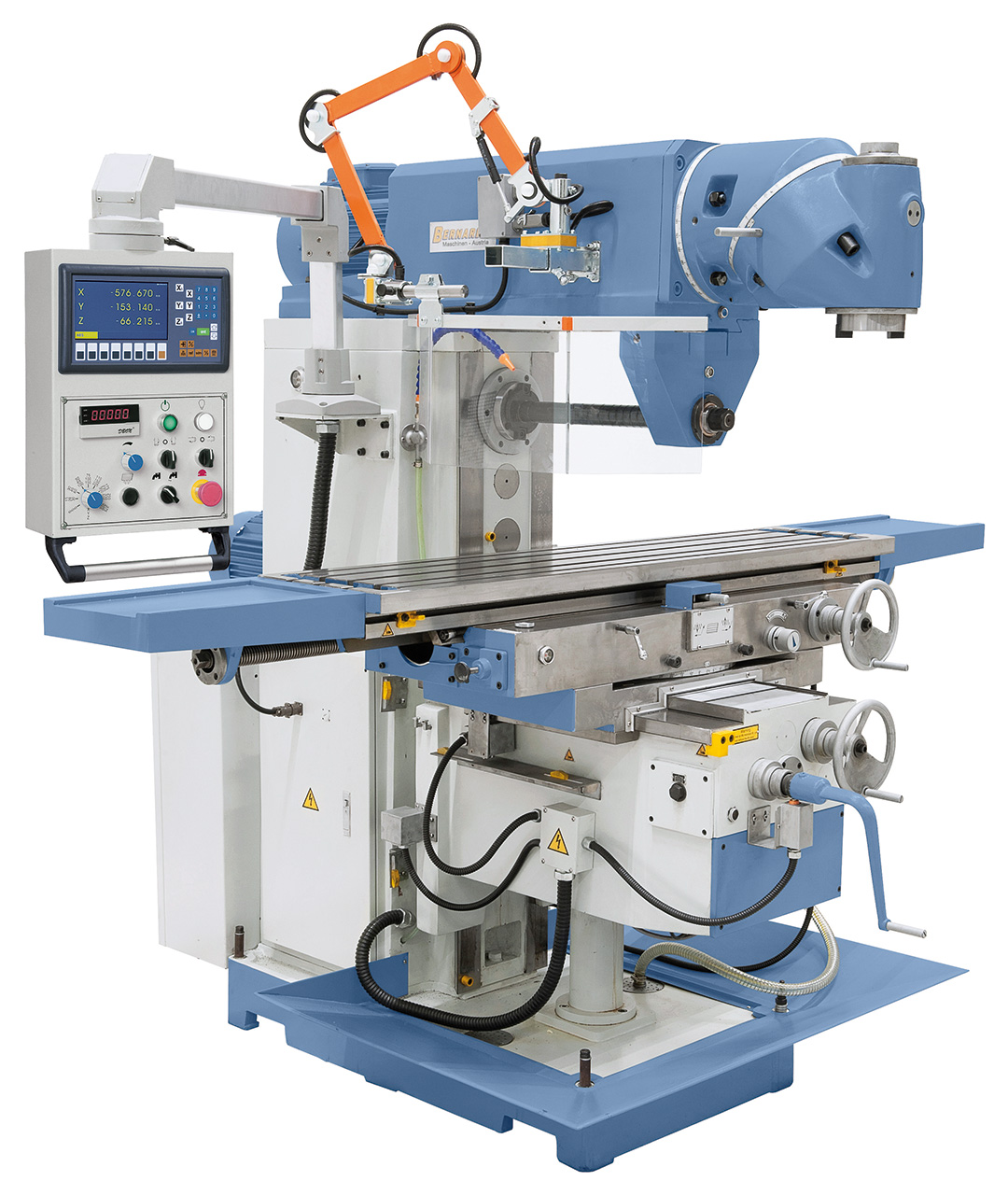

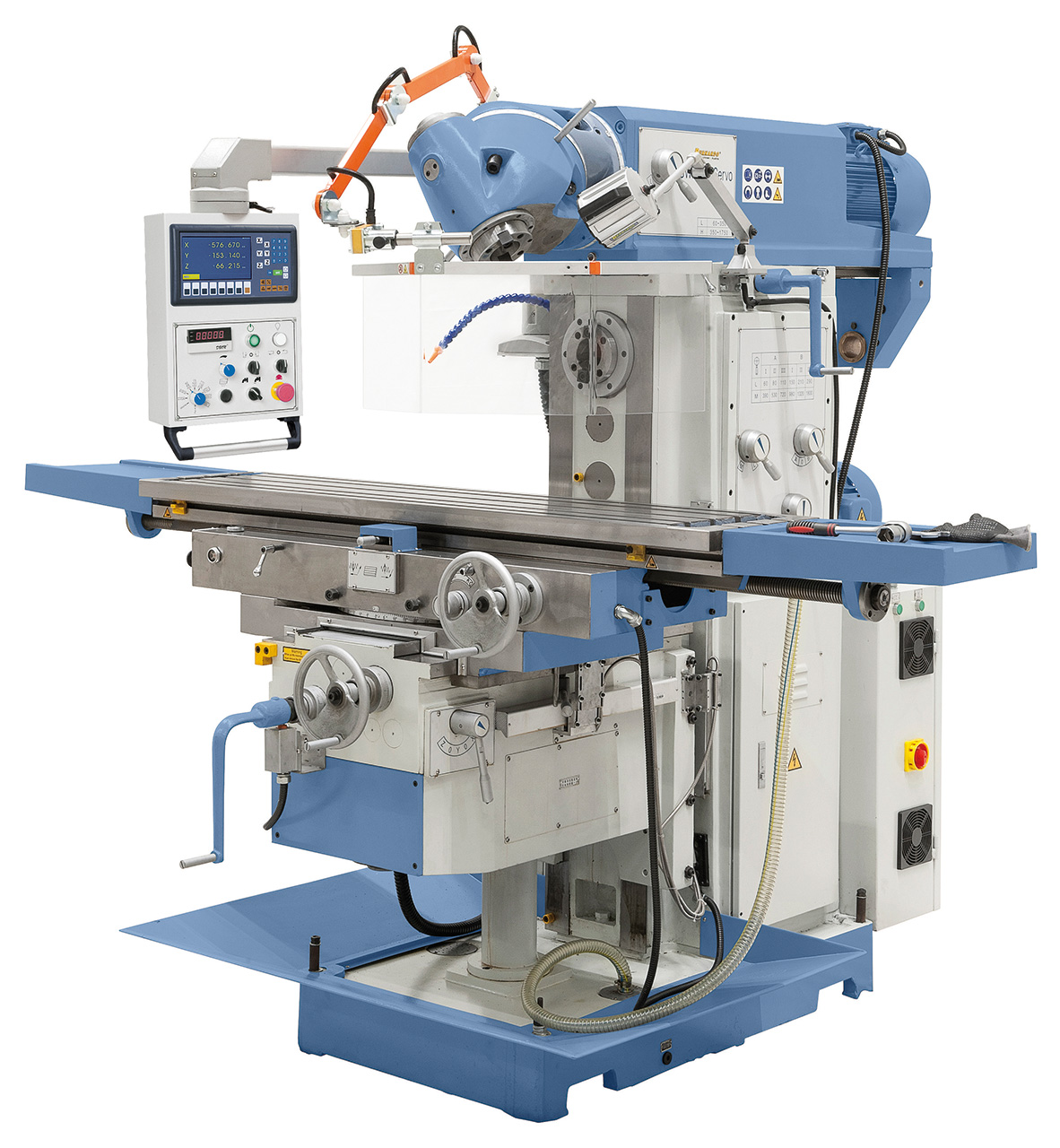

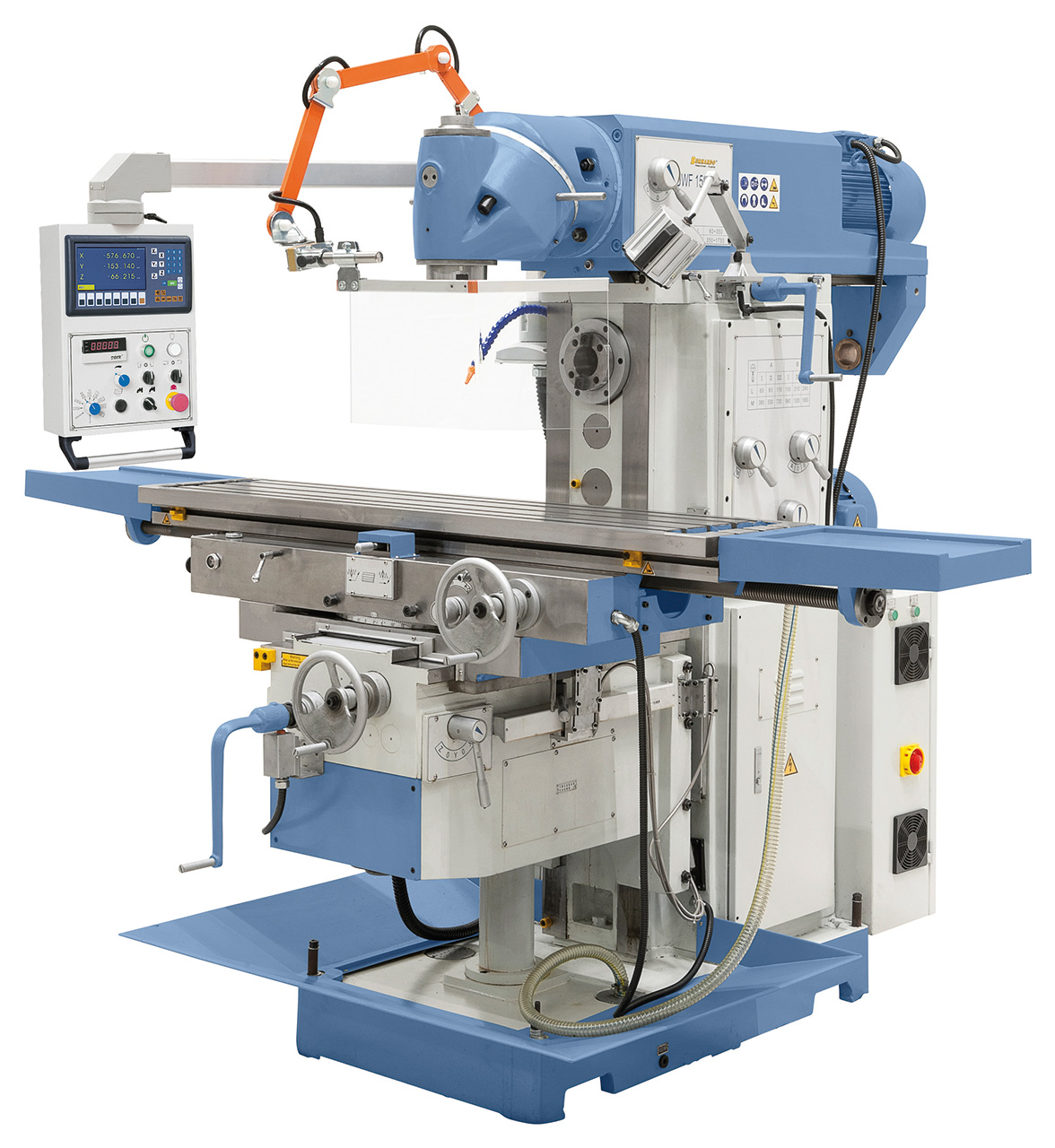

Fraiseuse universelle UWF 150 V Servo avec indicateur digital 3 axes ES-12 H
product.detail.art-no: 02-1284XLCette fraiseuse universelle est un modèle très stable à bras mobile avec une grande surface de table. Les guidages largement dimensionnés sur tous les axes garantissent un maximum de stabilité et de précision même en cas de forte charge. Ce modèle est équipé d'un variateur de vitesse pour la broche verticale.
30 000,00 €
incl. 20% VATAvailability
Product Properties
- Variateur de vitesse (broche verticale) à convertisseur de fréquence Siemens avec régulation de couple optimale, vitesse quasi-constante en charge
- Guidages trempés et rectifiés de précision pour garantir une grande précision de travail
- Disposition claire des éléments de commande pour le réglage de vitesse et d'avance

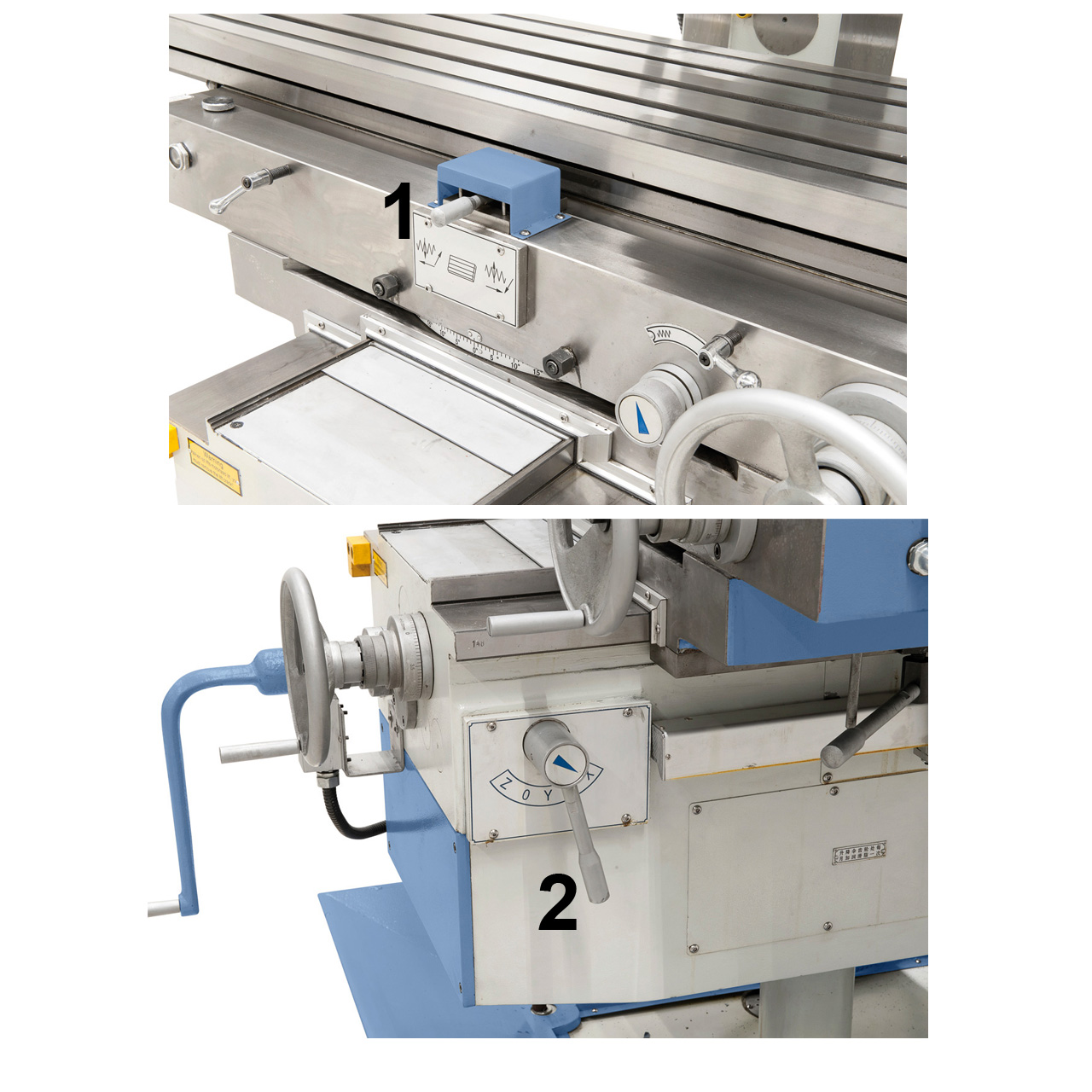

- Étagement précis des vitesses d'avance sur tous les axes, avec servomoteur
- De série avec avance rapide sur les axes x, y et z pour réduire les temps morts

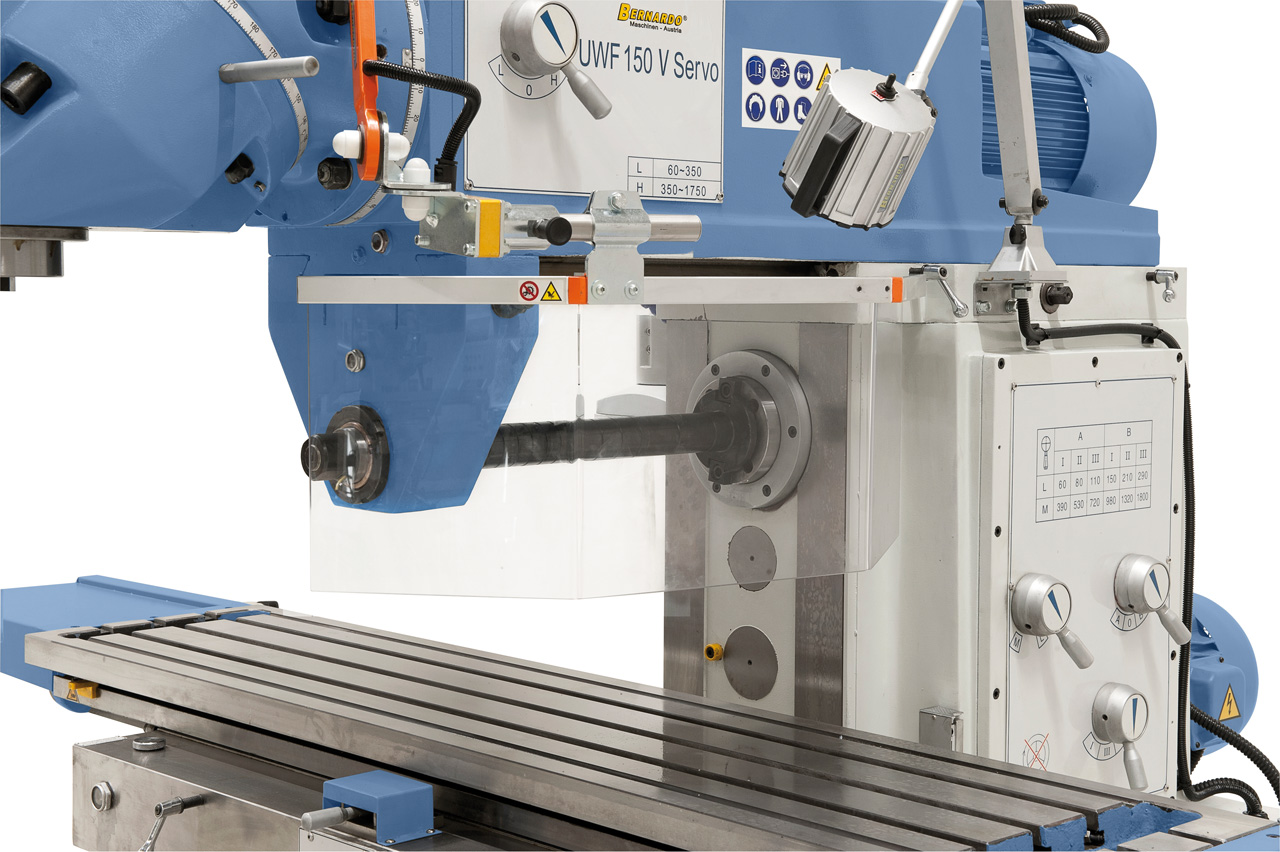

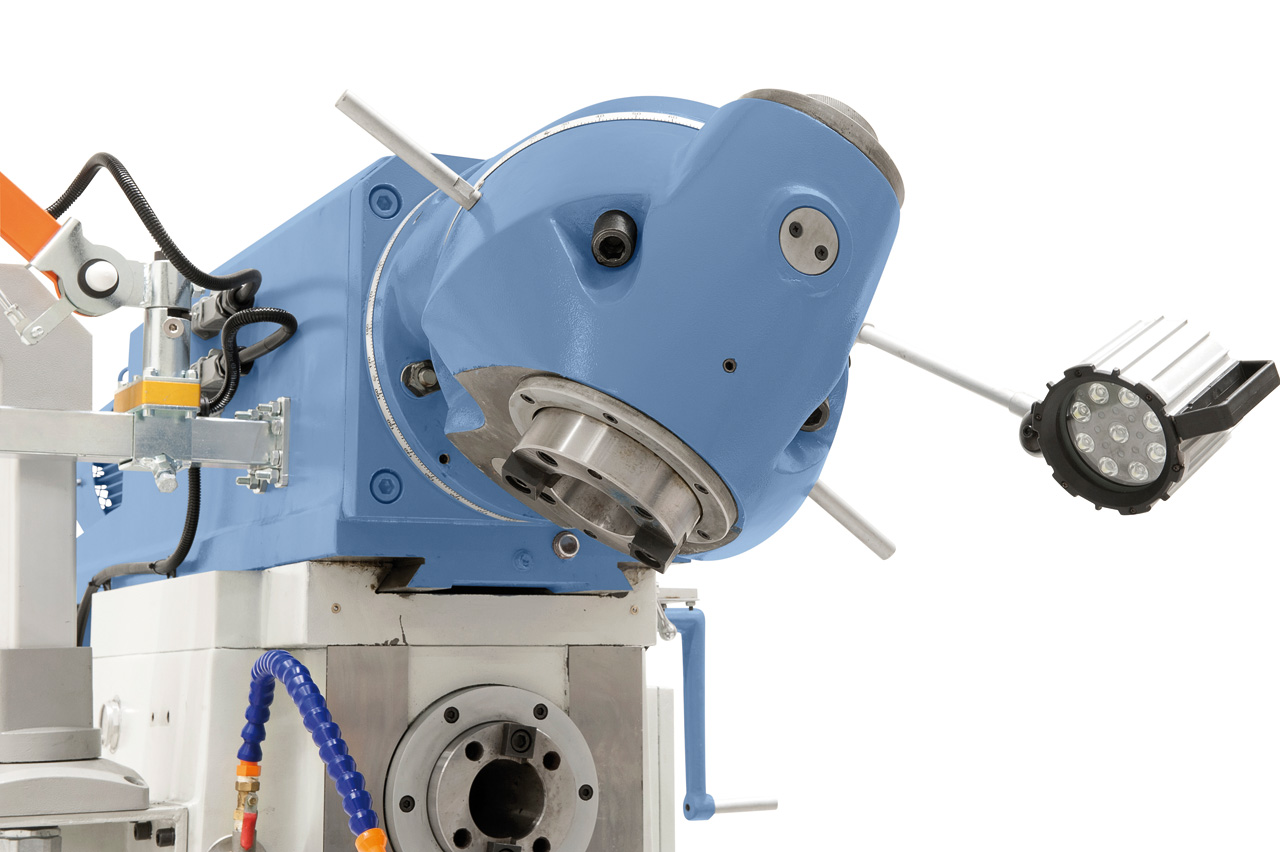

- Tête universelle système « Huron » réglable sous tous les angles
- Usinage économique de divers matériaux grâce à l'optimisation de la vitesse de broche et des vitesses d'avance

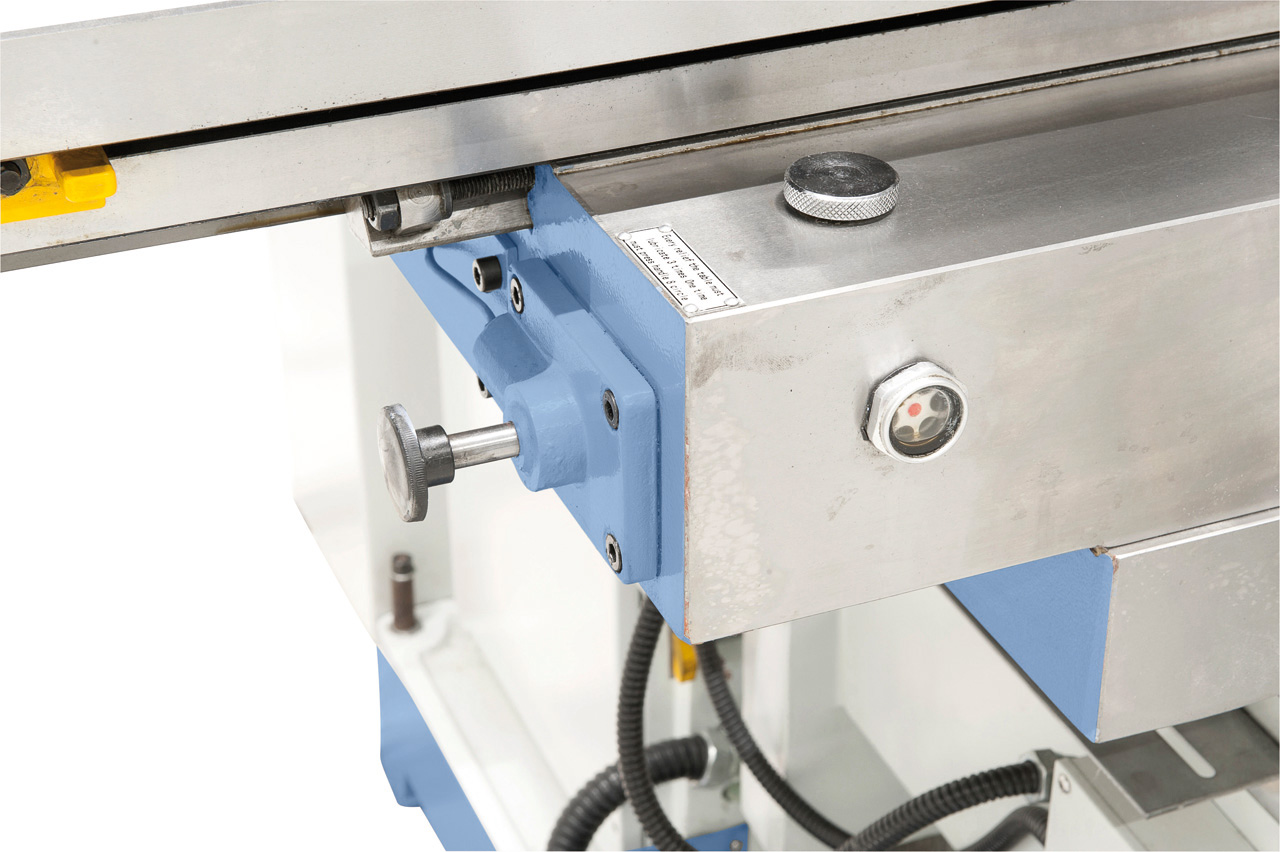

- Graissage central des axes x et y inclus
Product Specifications
|
Dimensions de table |
1600 x 360 mm |
|
Cône de broche horizontal |
ISO 50 |
|
Cône de broche vertical |
ISO 50 |
|

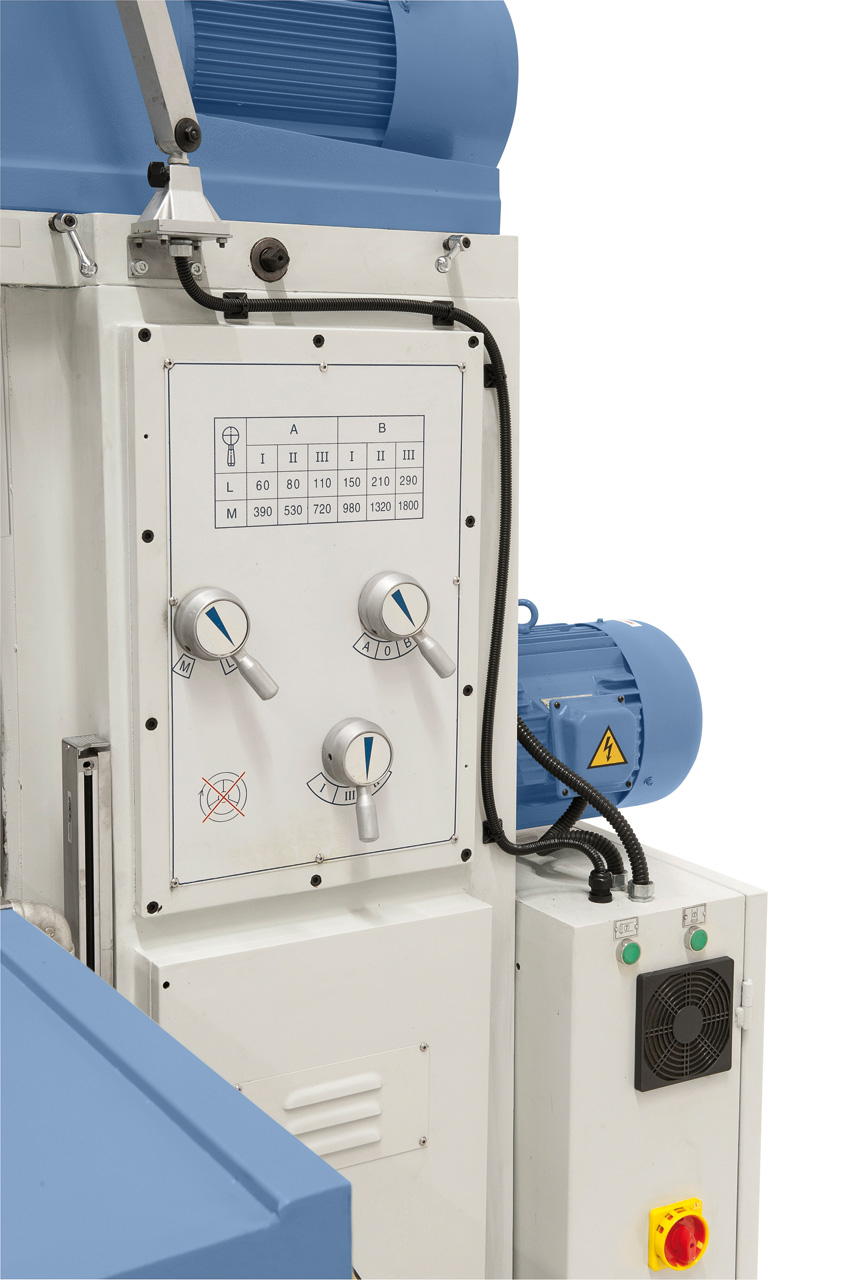

Vitesse de broche horizontale |
(12) 60 - 1800 tr/min |
|
Vitesse de broche verticale |
(2) 60 – 350 / 350 – 1750 tr/min |
|
Course longitudinale (x) |
1300 mm |
|
Course transversale (y) |
300 mm |
|
Course verticale (z) |
400 mm |
|
Distance broche/table horizontale |
15 - 415 mm |
|
Distance broche/table verticale |
185 - 585 mm |
|
Col de cygne |
215 - 840 mm |
|

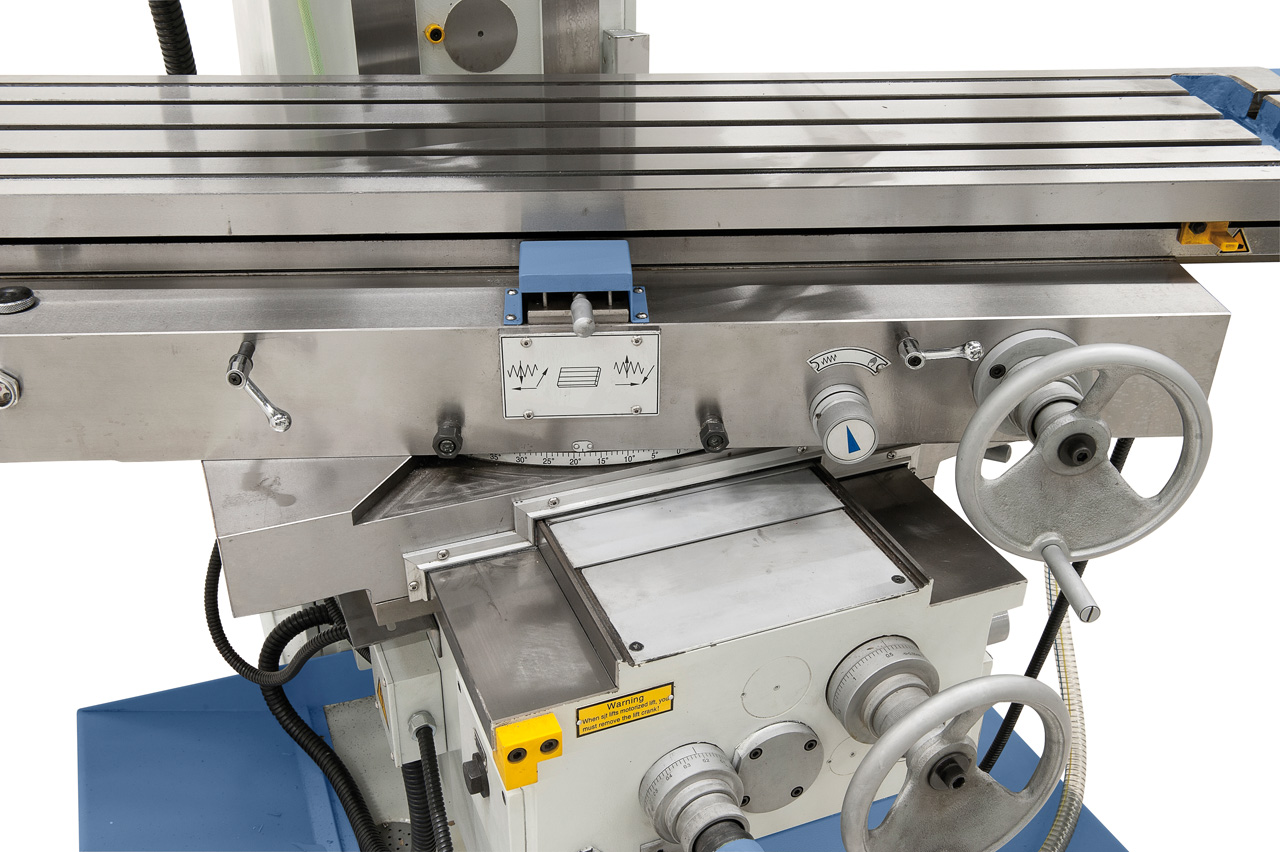

Table orientable |
-45° à +45° |
|
Poids maxi des pièces |
300 kg |
|
Plage d'avance longitudinale |
(8) 30 - 750 mm/min |
|
Plage d'avance transversale |
(8) 20 - 500 mm/min |
|
Plage d'avance verticale |
(8) 15 - 375 mm/min |
|
Avance rapide axes x, y et z |
1200 / 800 / 600 mm/min |
|
Rainures en T (nombre/largeur/écartement) |
3 / 18 mm / 80 mm |
|

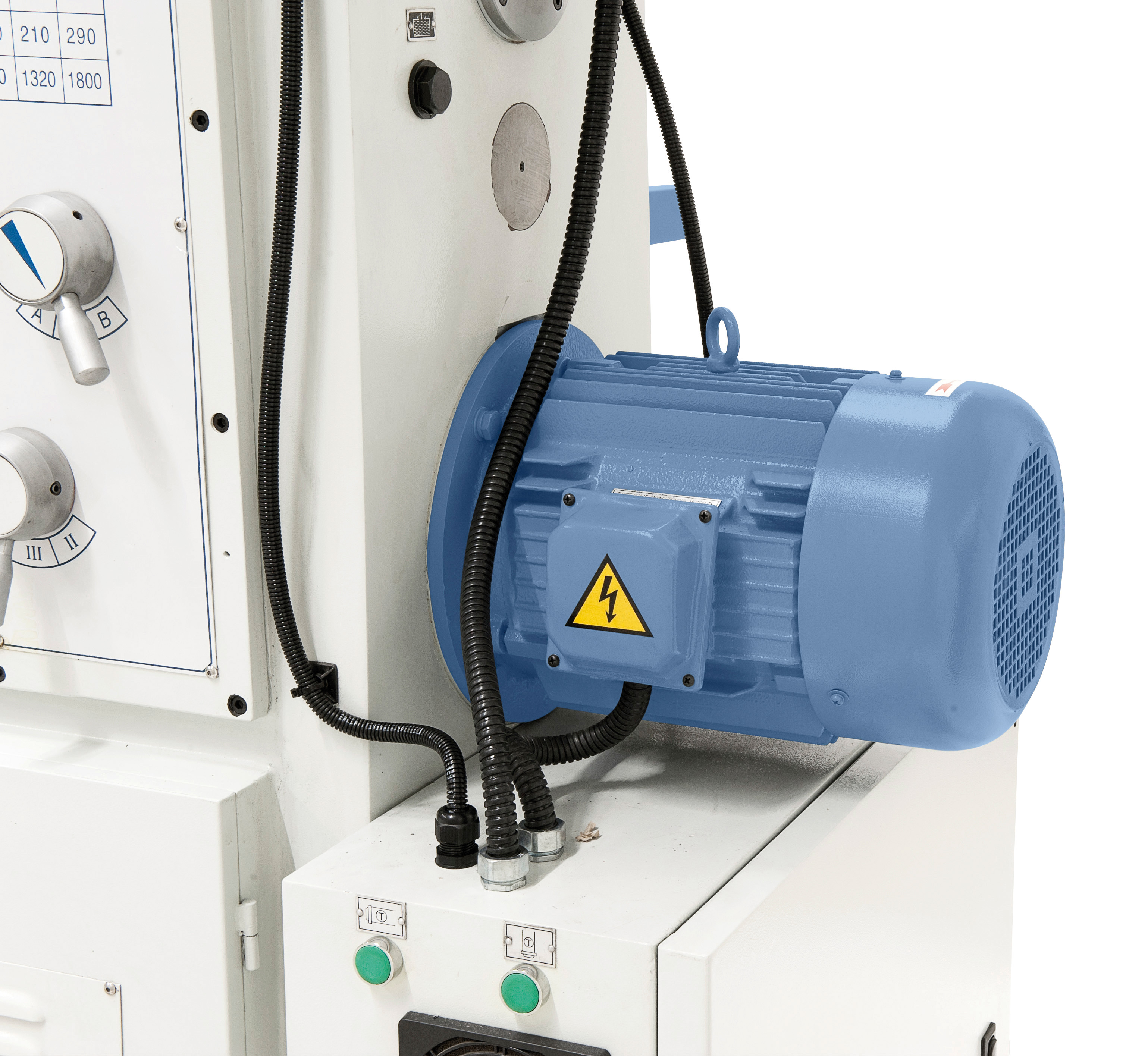

Puissance moteur horizontale |
5,5 kW |
|
Puissance moteur verticale |
5,5 kW |
|
Servomoteur (couple / puissance) |
10 Nm / 1,5 kW |
|
Puissance pompe d'arrosage |
90 W |
|
Débit pompe d'arrosage |
25 l/min |
|
Dimensions machine (L x P x H) |
2530 x 2200 x 2300 mm |
|
Poids (env.) |
2695 kg |
Delivery Contents

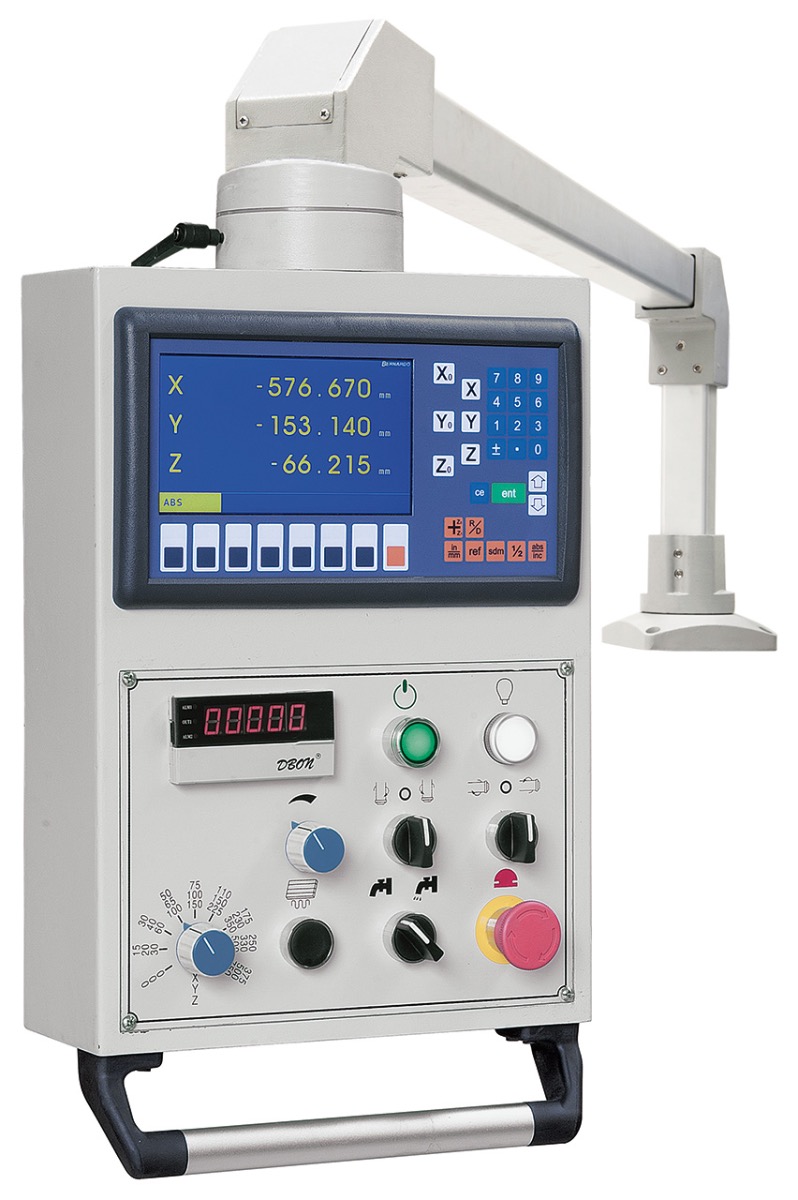

- Indicateur digital 3 axes ES-12 H avec écran LCD
- Tirant M 24
- Éclairage LED
- Dispositif d'arrosage
- Contre-broche horizontale
- Bac de récupération pour fluide de coupe
- Avance des axes x, y et z
- Protecteur universel
- Longue broche ISO 50/27 mm, ISO 50/32 mm
- Mandrin combiné ISO 50 / 32 mm
- Cône de réduction ISO 50 / CM 4
- Graissage central axes x et y
- Outillage de service
