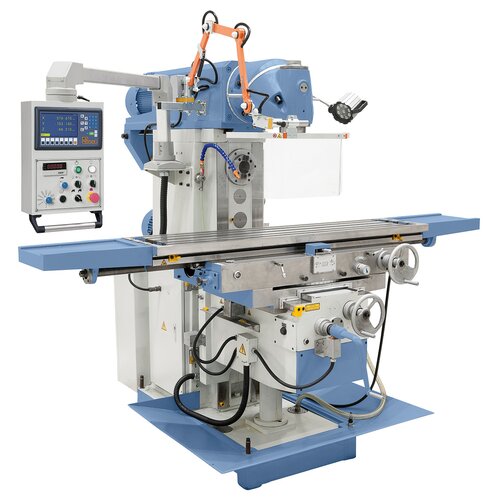

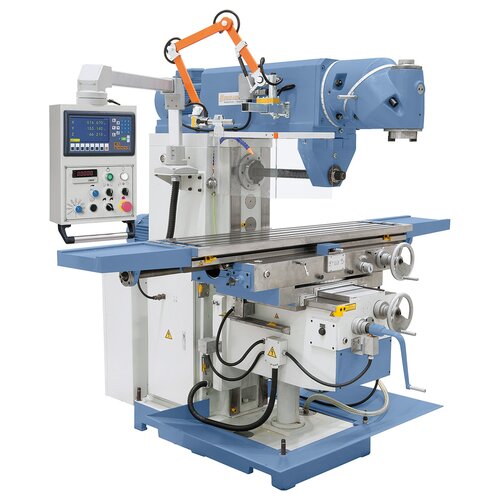

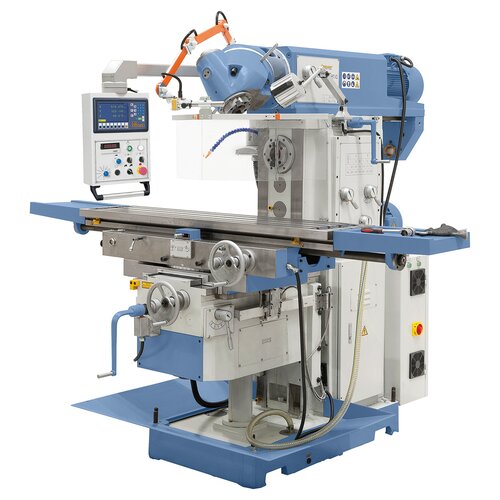

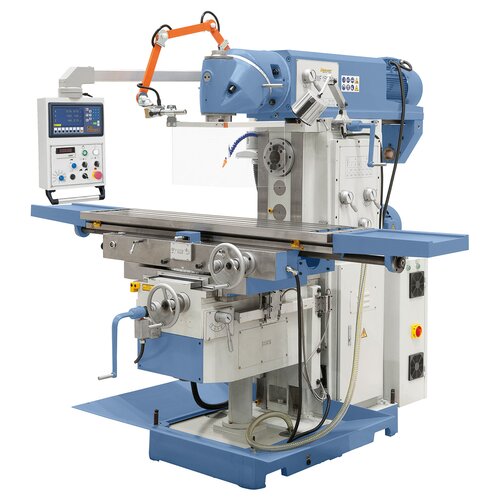

Universalfræsemaskine UWF 150 V Servo inkl. Digitalt 3-akset-display ES-12 H
product.detail.art-no: 02-1284XLDenne model er en meget robust universalfræsemaskine med en bevægelig overarm og stor bordoverflade. De store føringer i alle akser sikrer høj stabilitet og præcision selv ved høj bordbelastning. Denne model er udstyret med en variabel hastighedsindstilling til den lodrette spindel.
30.000,00 €
incl. 20% VATAvailability
Product Properties
- Variabel hastighedsindstilling (vertikalspindel) vha. Siemens-frekvensomformer med optimeret drejningsmomentforløb og tilnærmelsesvis konstant omdrejningstal under belastning
- Hærdede og præcisionsslebne føringer sikrer høj arbejdsnøjagtighed

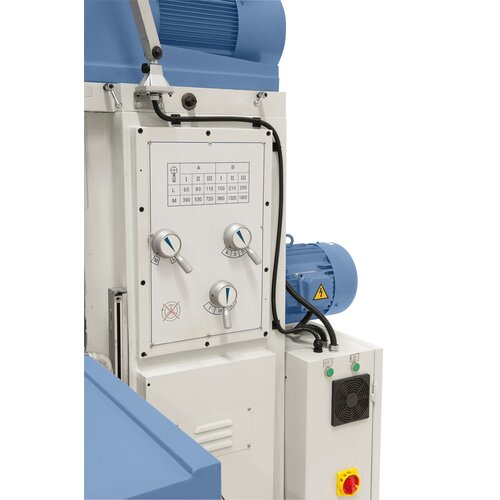

- Overskueligt placerede betjeningselementer til hastigheds- og fremføringsjustering

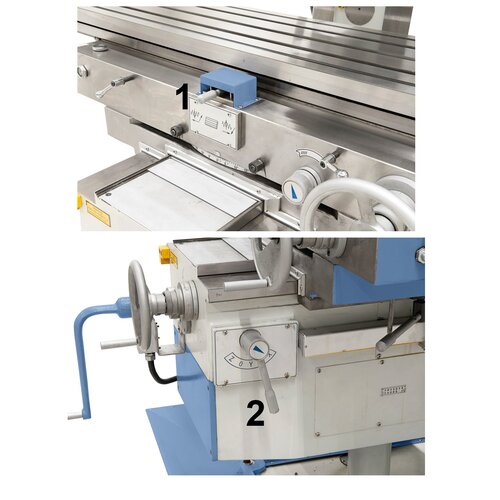

- Fininddelte fremføringer i alle akser, drevet af en servomotor
- Som standard med ilgang i x-, y- og z-aksen for at reducere ikke-produktiv tid

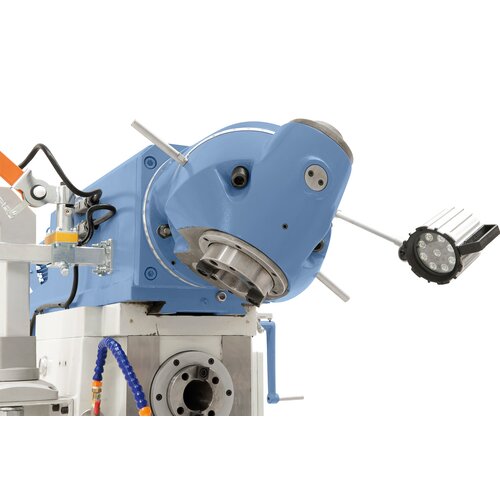

- Universalfræsehoved system "Huron", justerbart til alle vinkelpositioner
- Økonomisk bearbejdning af en lang række materialer takket være den optimale tilpasning af de frit valgbare spindelhastigheder og tilførsler

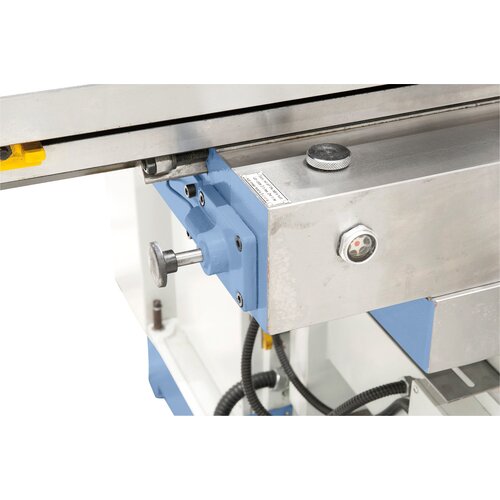

- Central smøring i x- og y-aksen inkluderet i leveringsomfanget
Product Specifications
|

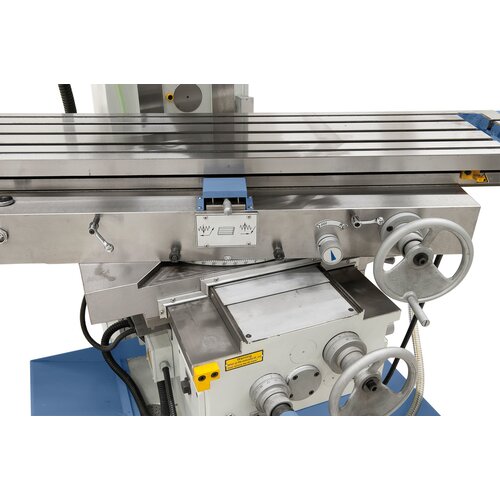

Bordstørrelse |
1600 x 360 mm |
|

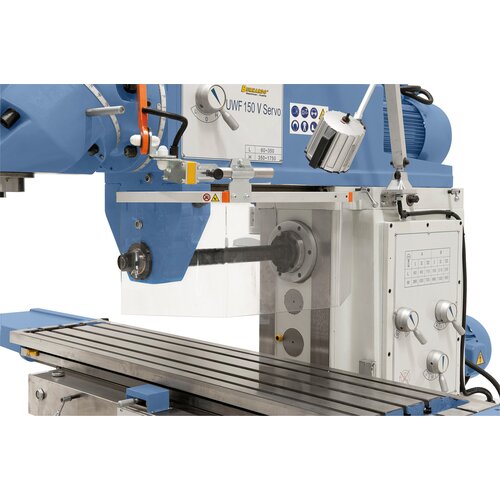

Horisontal spindelmontage |
ISO 50 |
|
Vertikal spindelmontage |
ISO 50 |
|
Horisontalt spindelomdrejningstal |
(12) 60 - 1800 o/min |
|
Vertikal spindelomdrejningstal |
(2)60-350 / 350-1750 o/min |
|
Vandring på langs (x) |
1300 mm |
|
Vandring på tværs (y) |
300 mm |
|
Vandring vertikalt (z) |
400 mm |
|
Afstand spindel / bord horisontal |
15 - 415 mm |
|
Afstand spindel / bord vertikal |
185 - 585 mm |
|
Udladning |
215 - 840 mm |
|
Bord kan svinges |
-45° til +45° |
|
Maks. emnevægt |
300 kg |
|
Fremføringsområde på langs |
(8) 30 - 750 mm/min |
|
Fremføringsområde på tværs |
(8) 20 - 500 mm/min |
|
Vertikal fremføringsområde |
(8) 15 - 375 mm/min |
|
Ilgang x-, y- og z -akse |
1200 / 800 / 600 mm/min |
|
T-noter (antal / bredde / afstand) |
3 / 18 mm / 80 mm |
|

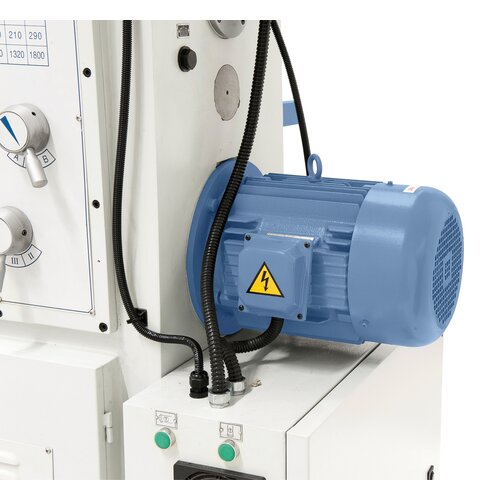

Motorydelse horisontal |
5,5 kW |
|
Motorydelse vertikal |
5,5 kW |
|
Servomotor (drejemoment / effekt) |
10 Nm / 1,5 kW |
|
Kølevæskepumpe ydelse |
90 W |
|
Kølevæskepumpe transportmængde |
25 l/min |
|
Maskindimension (B x D x H) |
2530 x 2200 x 2300 mm |
|
Vægt ca. |
2695 kg |
Delivery Contents

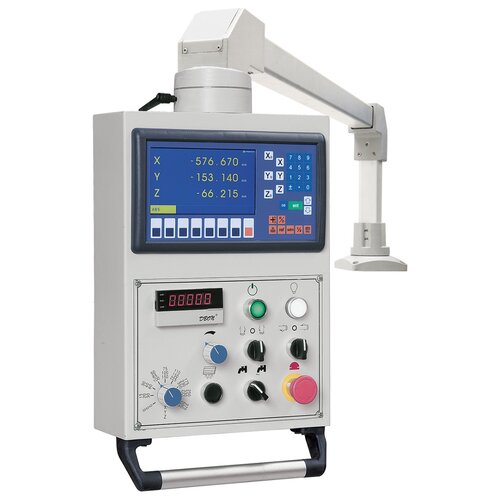

- 3-akset digital visning ES-12 H med LCD-display
- Antræksspindel M 24
- LED-maskinlampe
- Kølemiddelanordning
- Vandret modleje
- Kølevæskekar
- Fremføring til x-, y- og z-aksen
- Universal beskyttelsesanordning
- Lang fræsedorn ISO 50 / 27 mm, ISO 50 / 32 mm
- Kombi-fræsedorn ISO 50 / 32 mm
- Reduceringsbøsning ISO 50 / MK 4
- Central smøring for x- og y-akserne
- Betjeningsværktøj
