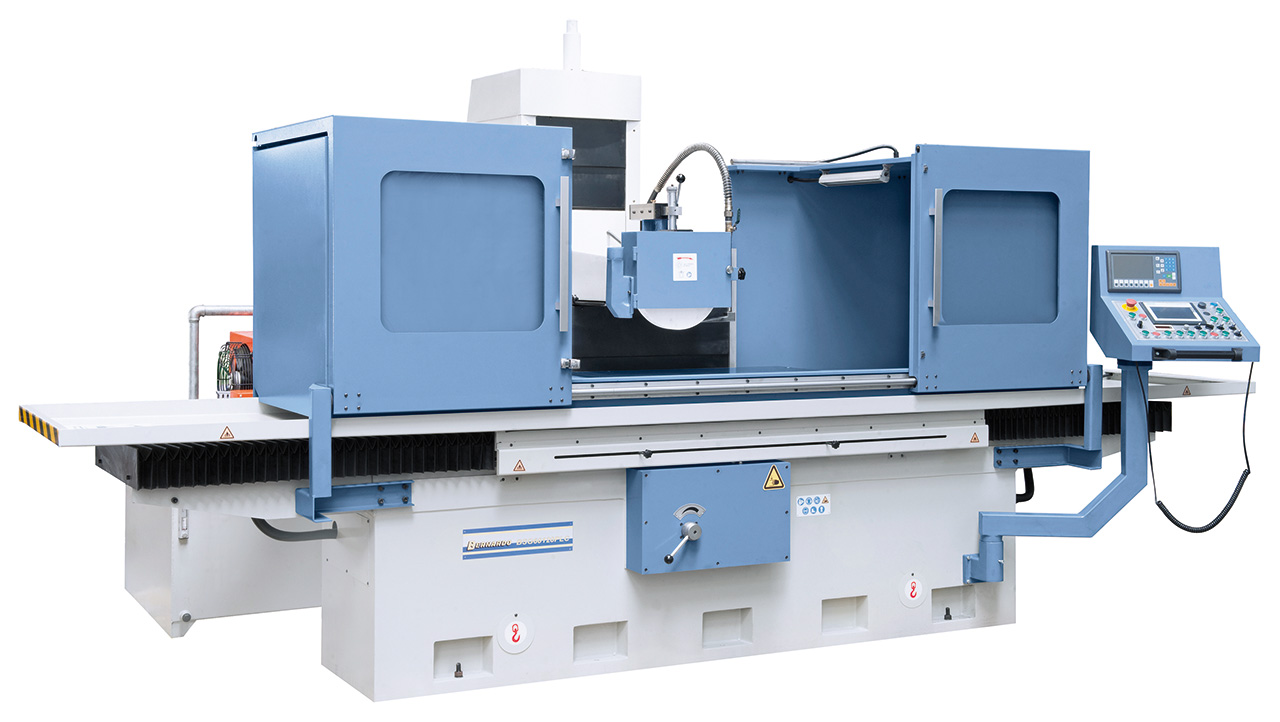

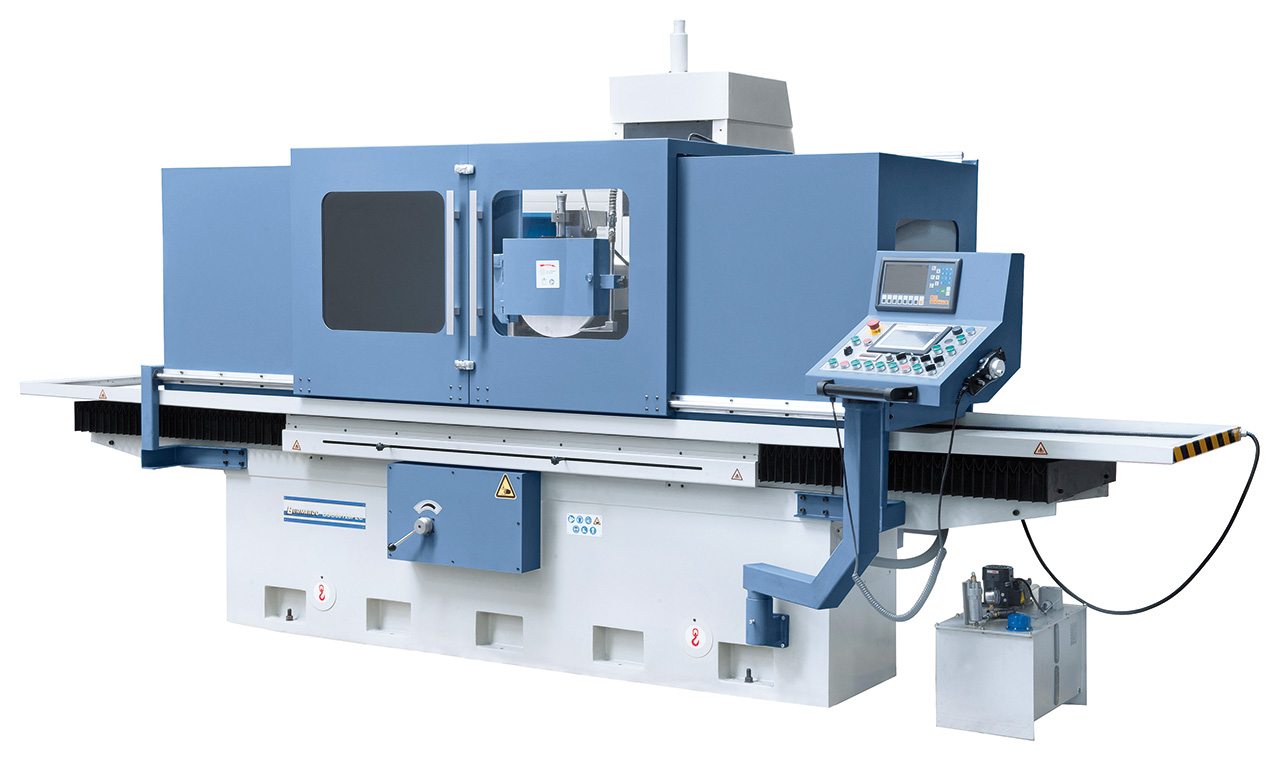

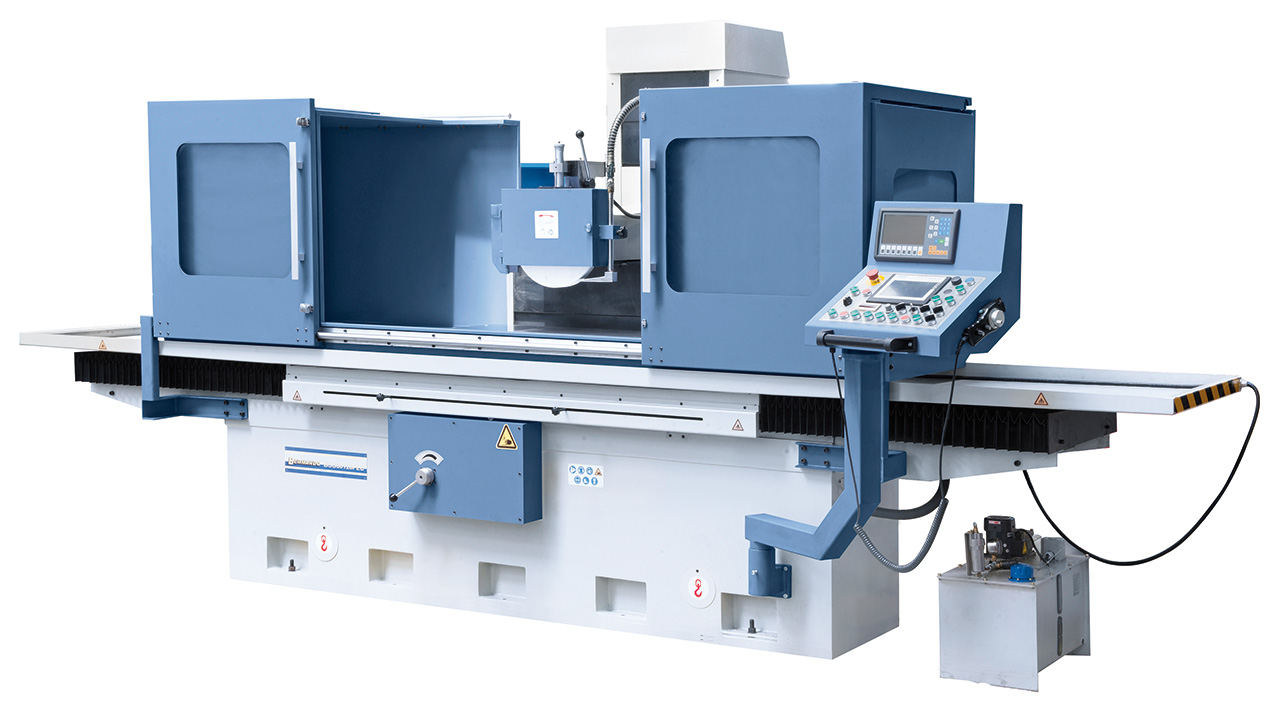

Flachschleifmaschine BSG 60220 PLC mit 2-Achsen-Digitalanzeige ES-12 H **
Art.Nr.: 05-1454XL86.736,00 €
inkl. 20% MWSt.Verfügbarkeit
Produkteigenschaften
- Gehärtete und geschliffene Tischführungsbahnen längs und quer, Turcite-B beschichtete Gegenführungen für hohe Verschleißfestigkeit und geringe Reibung
- Tischlängs- bzw. querbewegung erfolgt über eine V-Flachführung
- Computergesteuerte Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende in Ausgangsstellung
- Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
- Spannungsfrei geglühter Maschinengrundkörper gewährleistet hohe Genauigkeit
- Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
- Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
- Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
- Inklusive Siemens PLC-Steuerung zum Programmieren einfacher Schleifzyklen per Touchscreen
Produkt-Spezifikationen
|
Tischaufspannfläche |
600 x 2200 mm |
|
T-Nuten Anzahl / Breite |
3 / 18 mm |
|
Elektro-Magnetspannplatte |
600 x 1000 mm (2 Stk.) |
|
Max. Verfahrweg, längs |
2350 mm |
|
Max. Verfahrweg, quer |
660 mm |
|
Abstand Spindelmitte / Tisch max. |
600 mm |
|
Max. Werkstückgewicht* |
1700 kg |
|
Schleifscheibe |
350 x 50 x 127 mm |
|
Tischgeschwindigkeit, hydraulisch |
5 - 25 m/min |
|
Querverstellung |
|
|
Automatische Zustellung, quer |
0,5 - 20 mm/Hub |
|
Eilgang, quer |
50 - 600 m/min |
|
Vertikalzustellung |
|
|
Automatische Zustellung, vertikal |
0,005 / 0,01 / 0,015 / |
|
|
0,02 / 0,03 / 0,04 mm |
|
Eilgang, vertikal |
50 - 500 mm/min |
|
Schleifspindelmotor |
7,5 kW |
|
Spindeldrehzahl |
1450 U/min |
|
Hydraulikpumpenmotor |
5,5 kW |
|
Gesamt-Anschlusswert |
18 kW |
|
Länge |
6600 mm |
|
Tiefe |
2750 mm |
|
Höhe |
2700 mm |
|
Gewicht ca. |
8000 kg |
* mit Magnetspannplatte
Lieferumfang
- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display

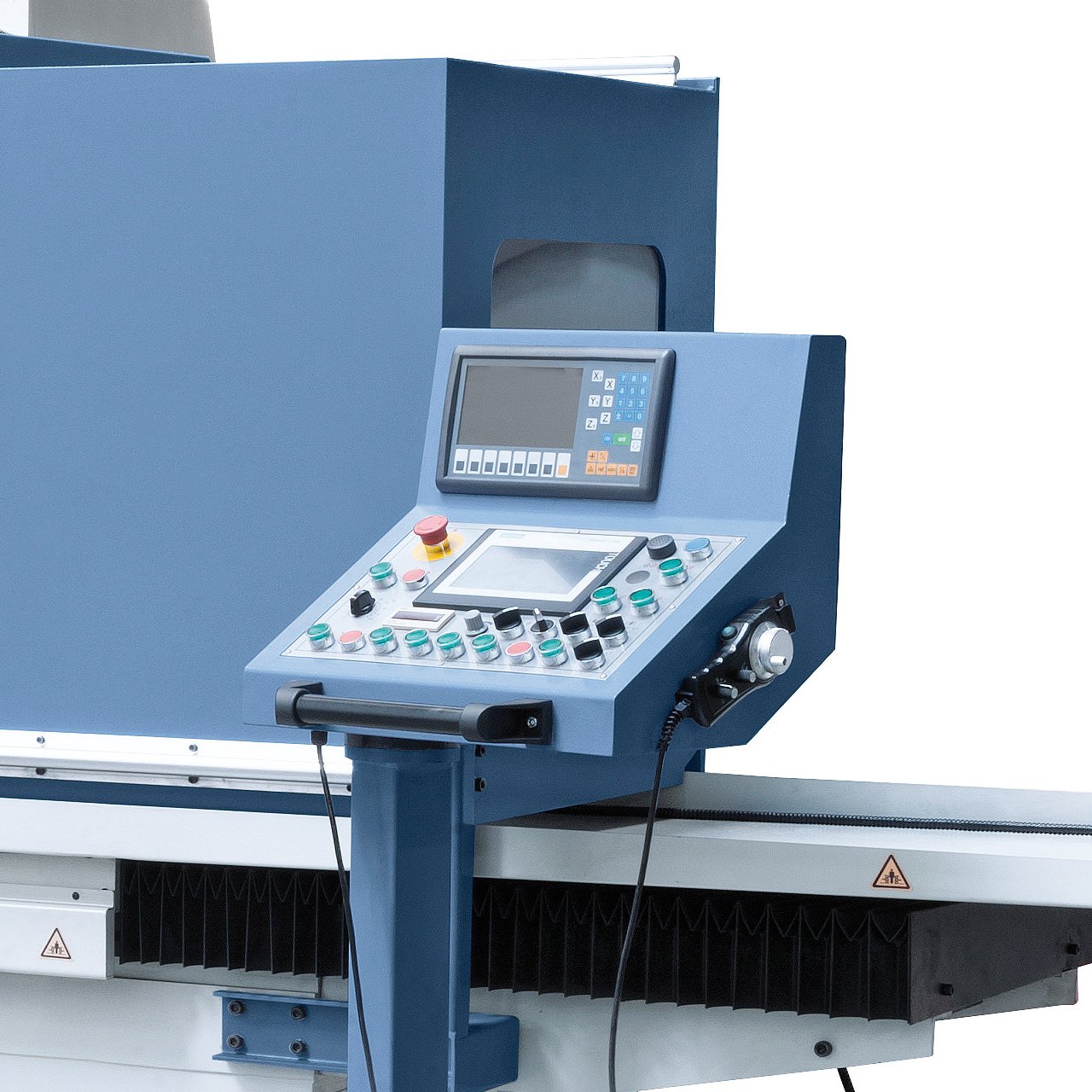

- Siemens SMART-Paneel IE V3 mit Touch-Bedienung
- Elektronisches Handrad

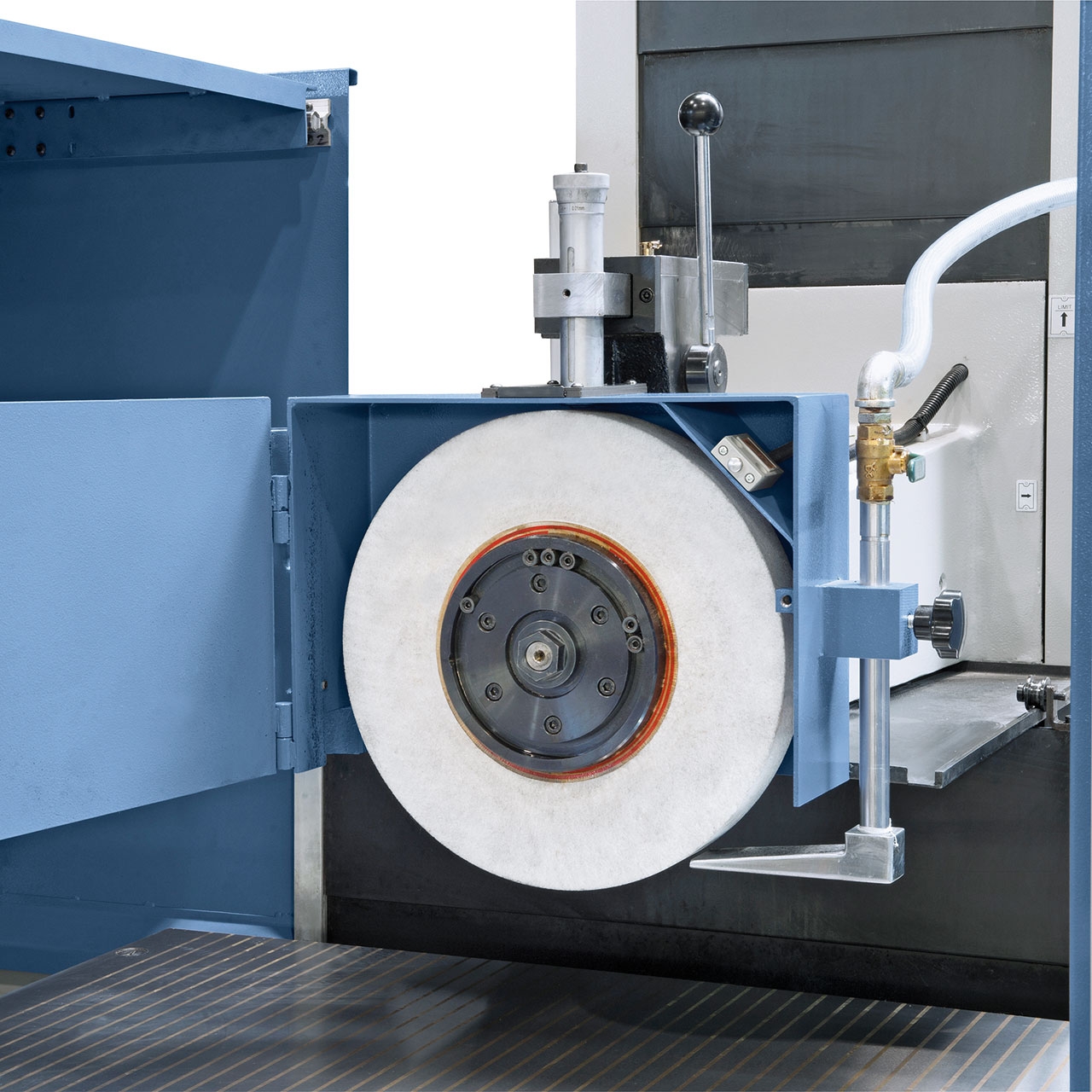

- Schleifscheibe
- Scheibenflansch
- LED-Arbeitsleuchte
- Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen
- Parallelabziehvorrichtung
- Entmagnetisierungseinrichtung

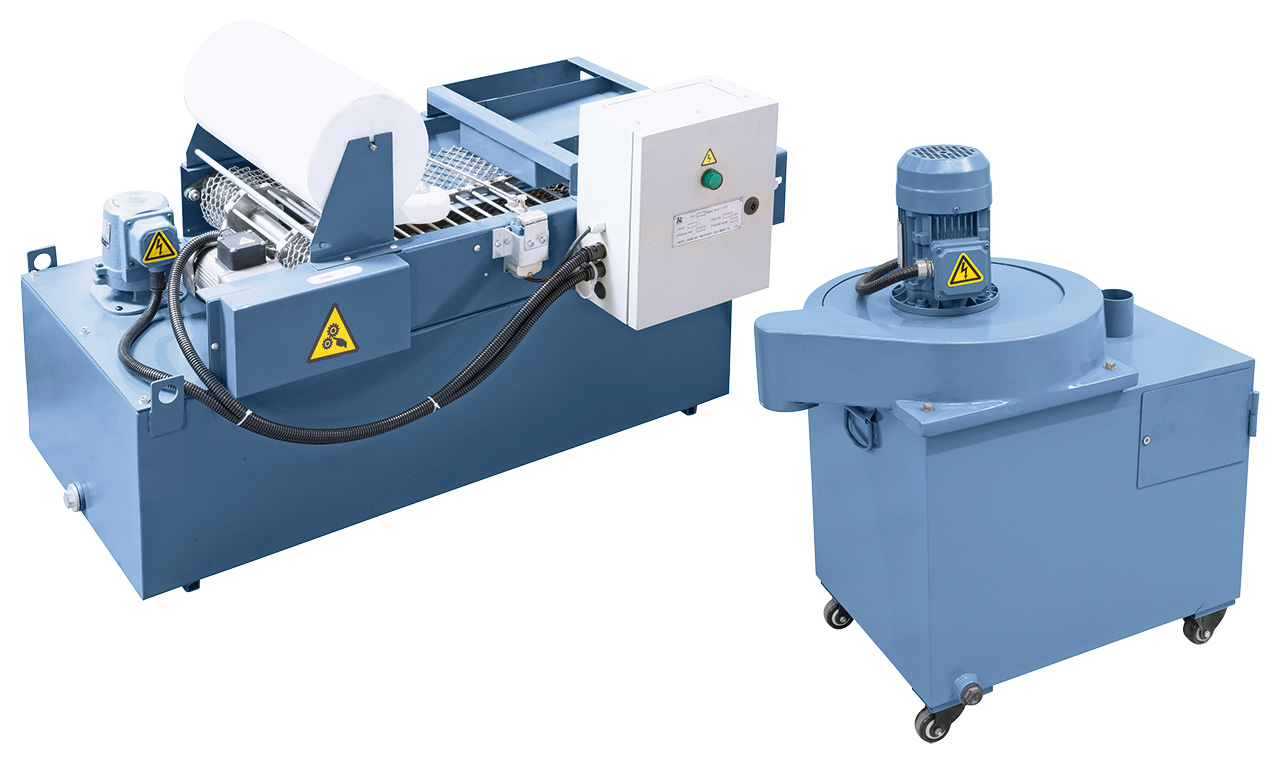

- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe
- Zentralschmierung

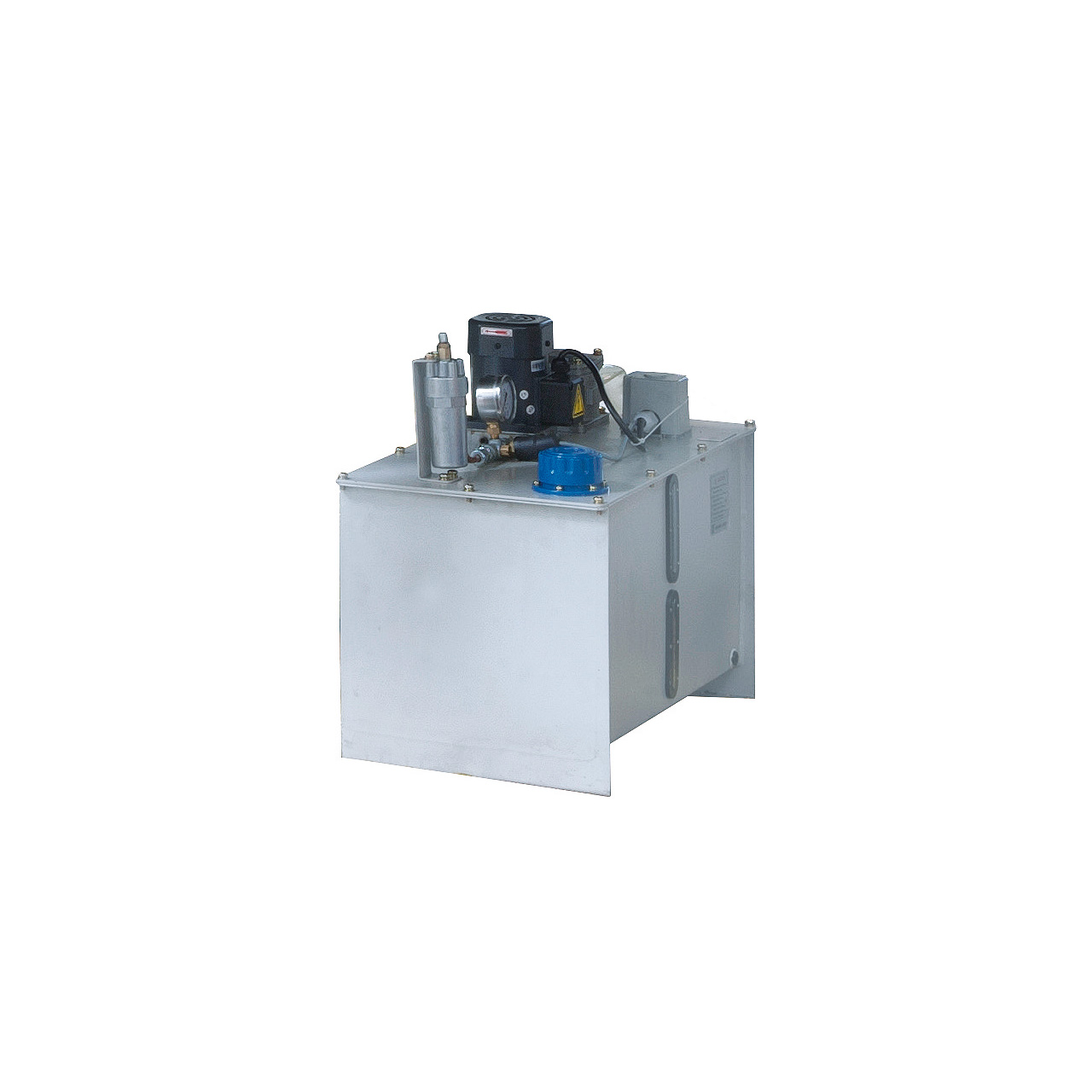

- Hydraulikölkühlung
- Bedienwerkzeug
