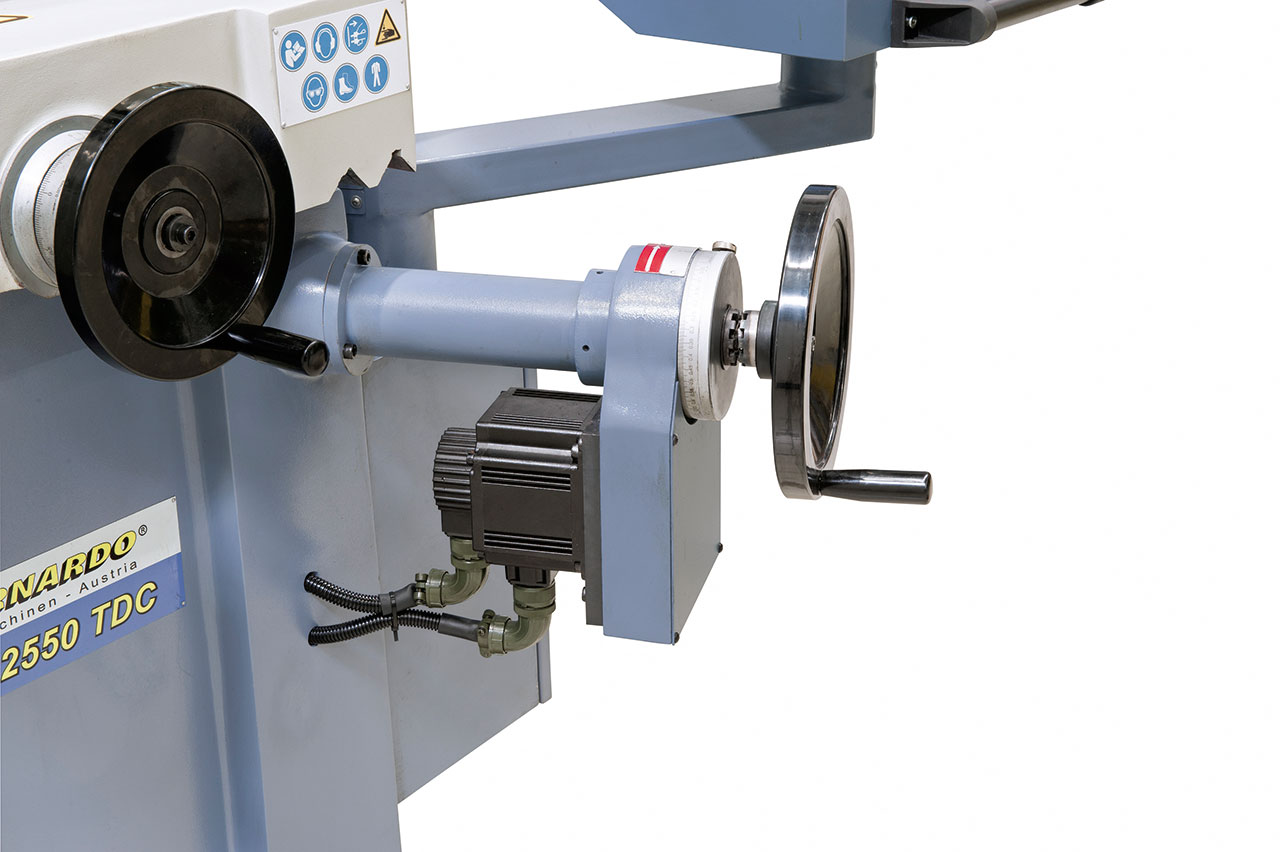

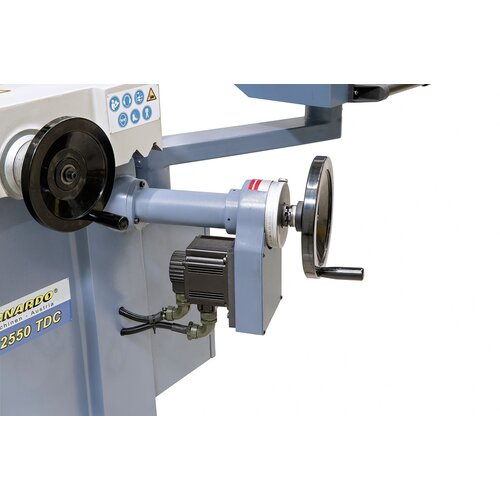

Servomotor für die automatische Vertikalzustellung mit folgenden Funktionen: Eilgang vor - Schlichten - Ausfeuern - Eilgang zurück.

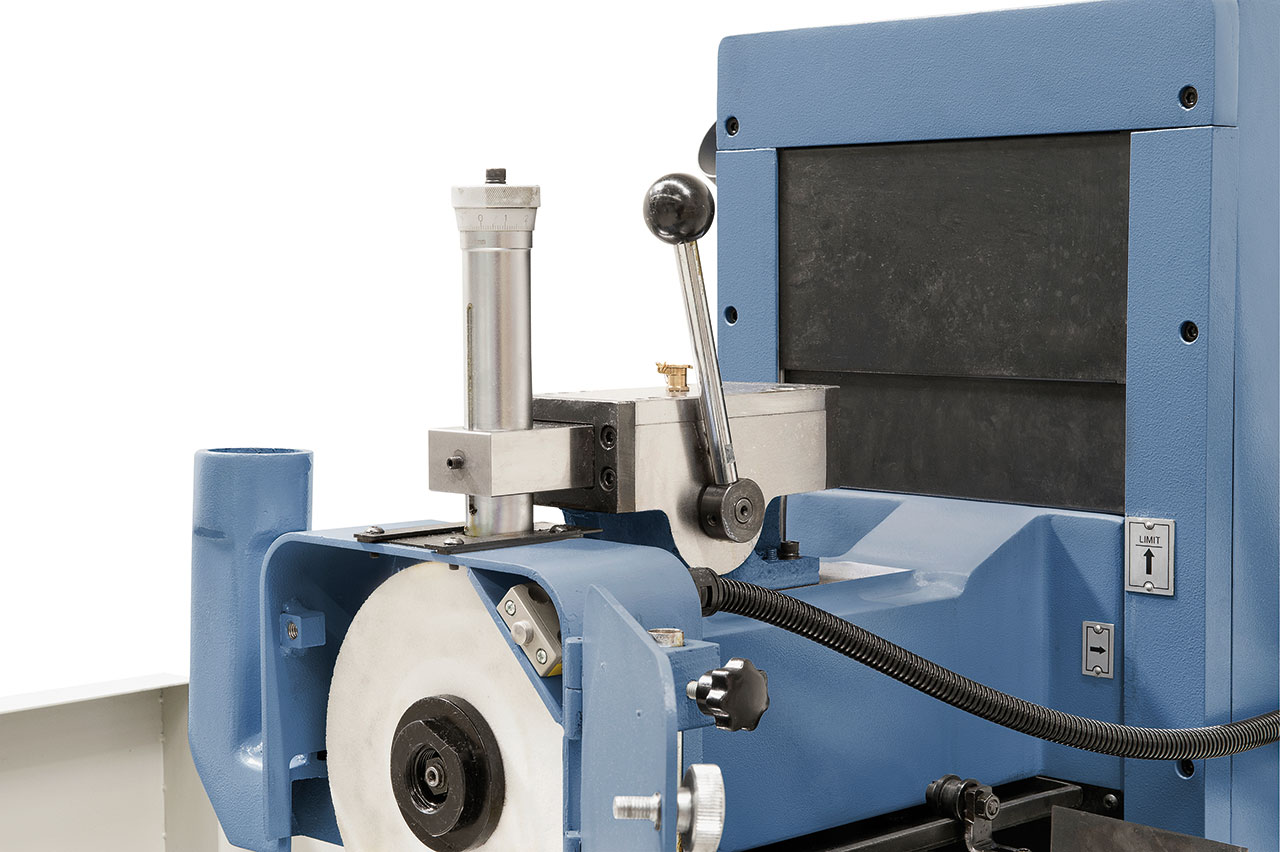

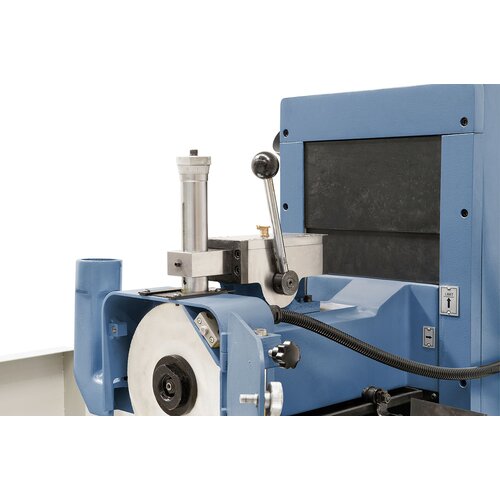

Manuelle Parallelabziehvorrichtung im Lieferumfang enthalten

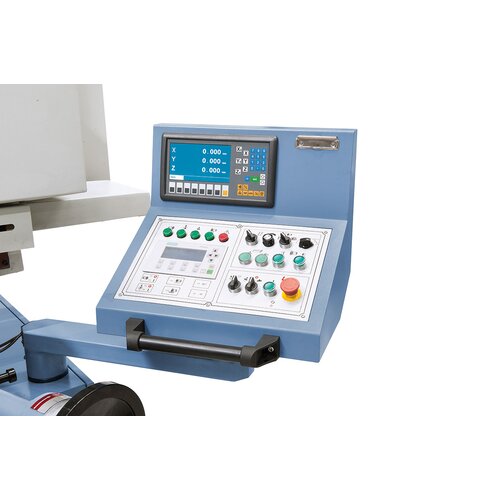

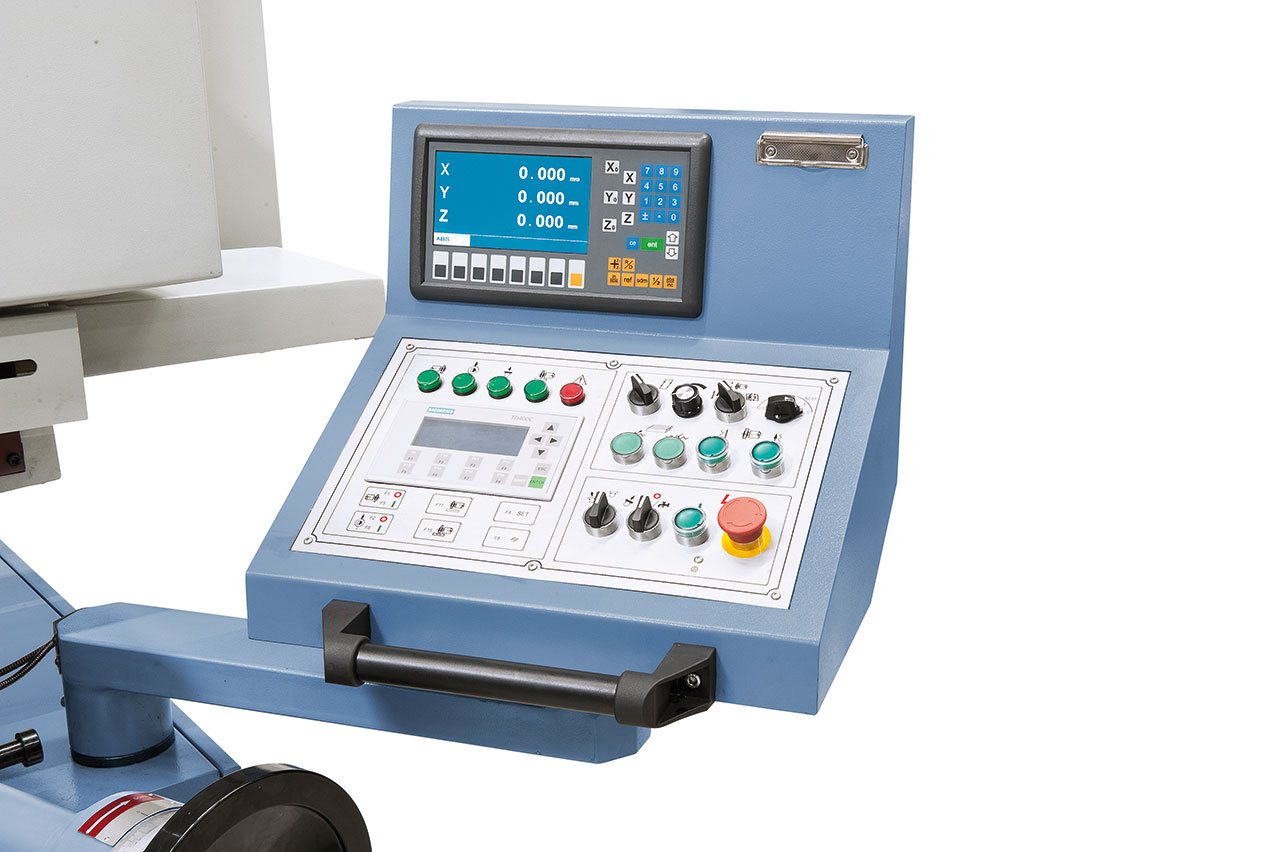

Übersichtliche Anordnung der Schaltelemente am schwenkbaren Bedienpult

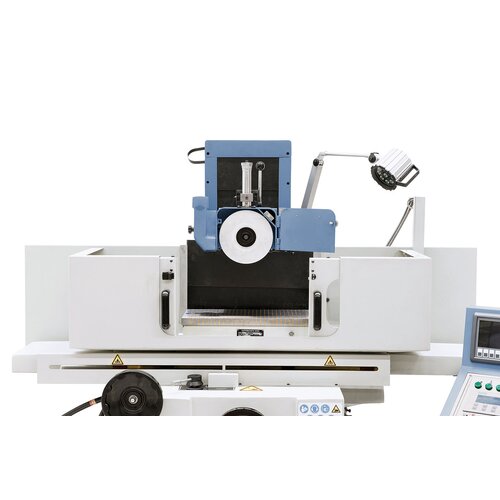

Vibrationsarmer Lauf und hohe Genauigkeit der Schleifspindel durch die vorgespannten Speziallager.

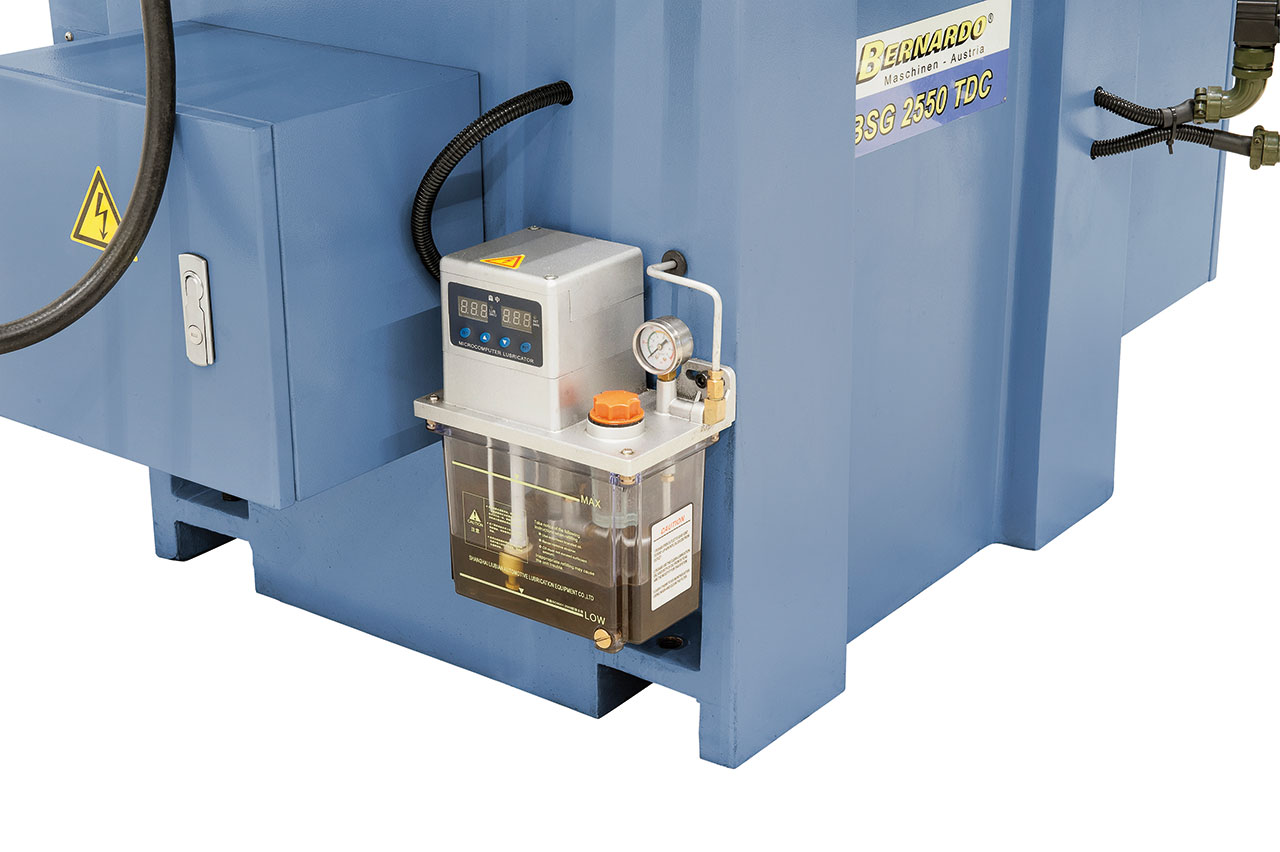

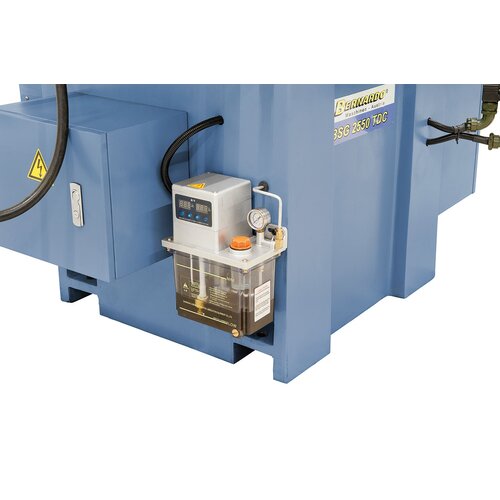

Alle Führungsbahnen und Spindeln werden automatisch geschmiert

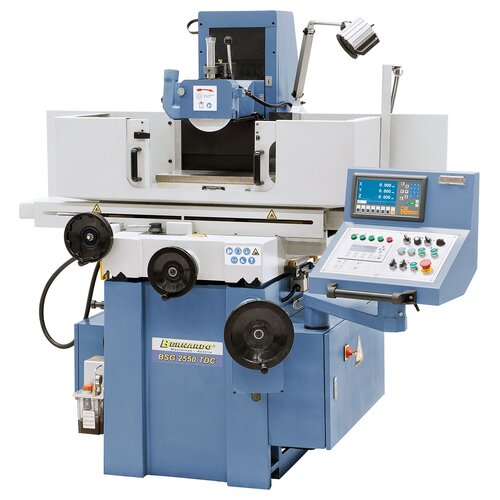

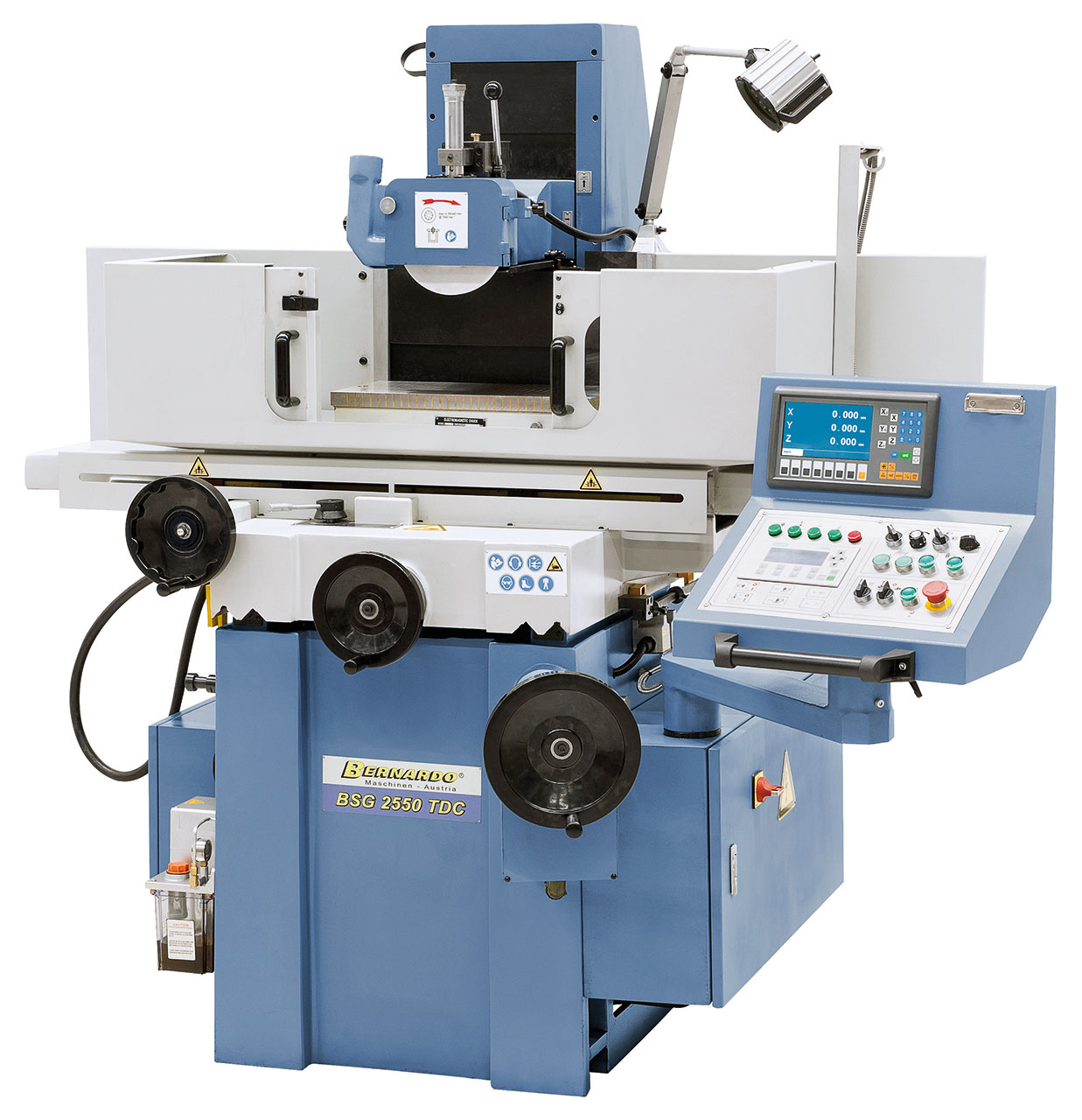

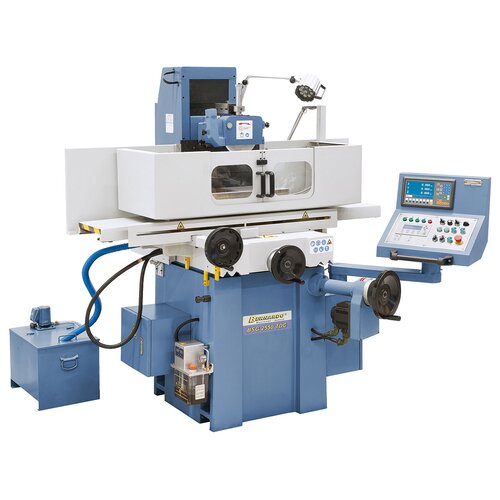

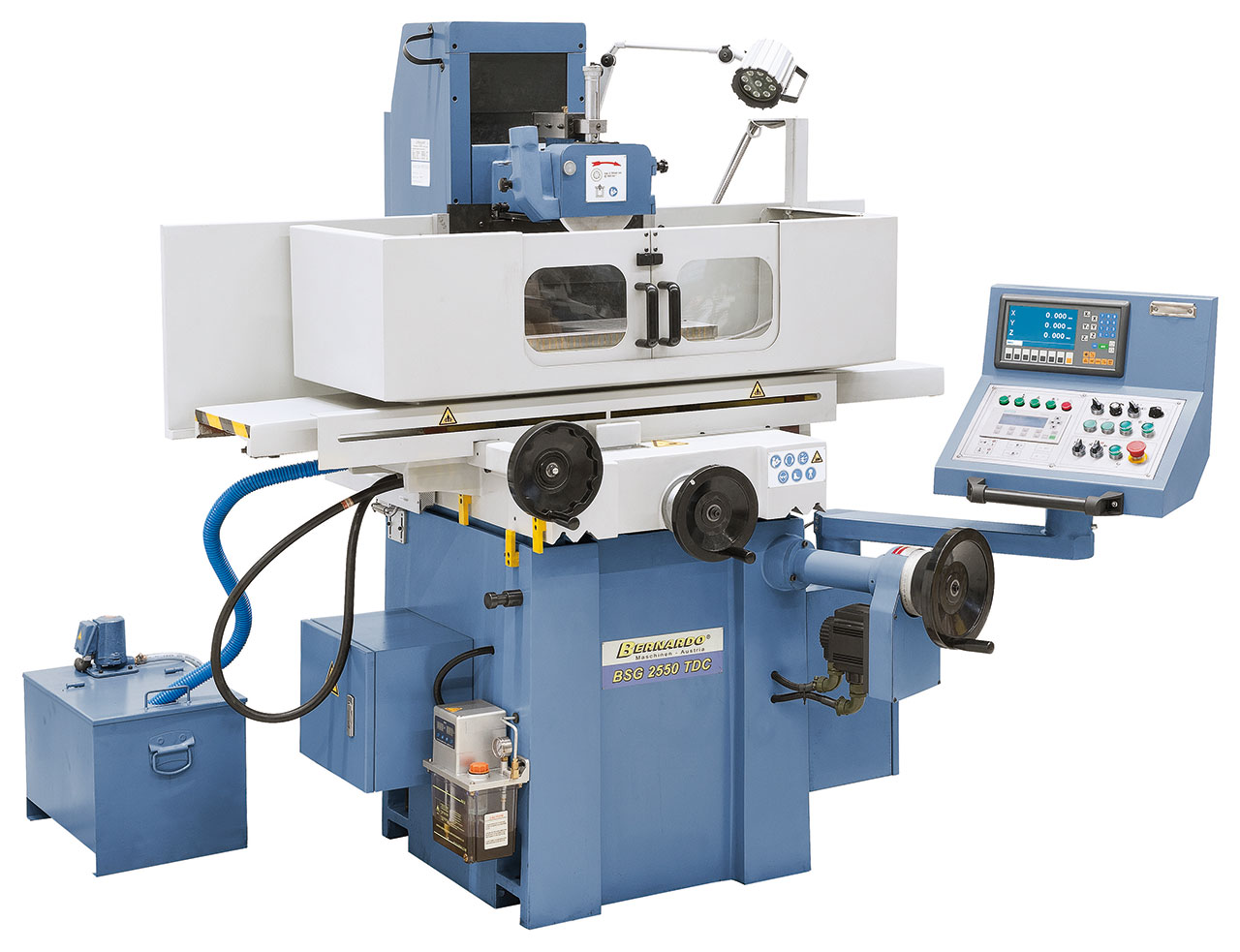

Flachschleifmaschine BSG 2550 TDC mit 2-Achsen-Digitalanzeige ES-12 H **

Art.Nr.: Z-05-1446

Merkliste Vergleichsliste

Die massiv gebauten Flachschleifmaschine BSG 2550 TDC ist serienmäßig mit einer automatischen Vertikalzustellung ausgestattet. Alle Hauptbaugruppen wie Ständer, Sockel und Schlitten sind aus hochwertigem Guss hergestellt. Durch das umfangreiche Standardzubehör bietet dieses Modell ein optimales Leistungspaket für den Werkzeug- und

Formenbau.

23.354,40 €

inkl. 20% MWSt.

Verfügbarkeit

Auf Lager

Lieferbar in 2-3 Werktagen

Produkteigenschaften

Geringer Slip-Stick-Effekt durch kunststoffbeschichtete Gegenführungen in x- und y-Achse
Tischlängsführung V-Flach, Tischquerführung Doppel-V
Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel

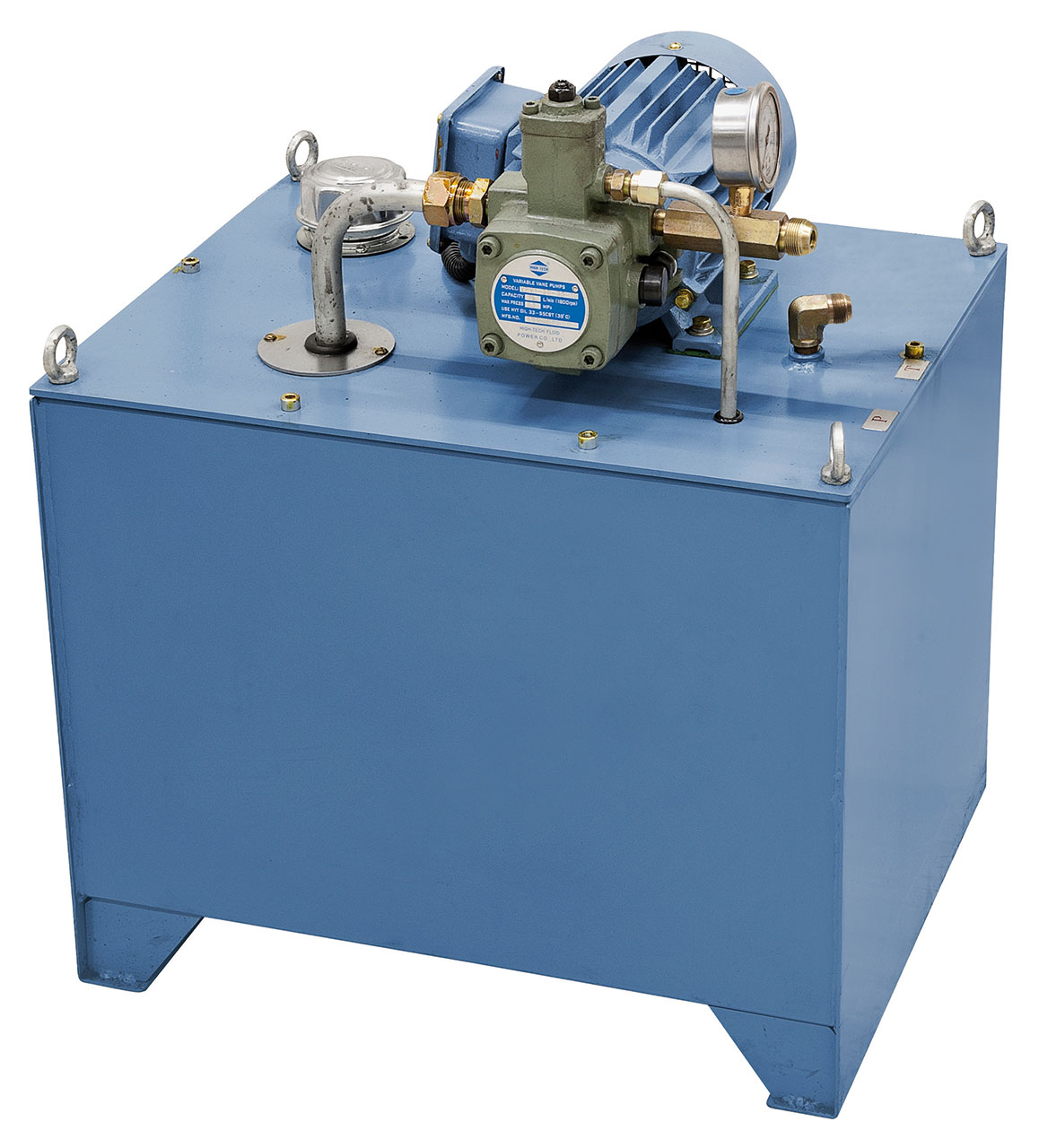

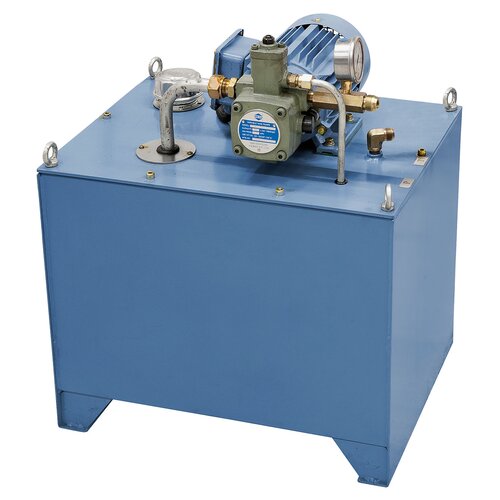

Separate Hydraulikeinheit mit Wärmetauscher, vermeidet Vibrationen und thermische Belastung
Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
Digital gesteuerter automatischer Vertikalvorschub mit Servomotor
Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende
Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen

Produkt-Spezifikationen

Tischaufspannfläche	250 x 510 mm
T-Nuten Anzahl / Breite	1 / 14 mm
Elektro-Magnetspannplatte	250 x 500 mm
Max. Verfahrweg, längs	560 mm
Max. Verfahrweg, quer	275 mm
Abstand Spindelmitte / Tisch max.	450 mm
Max. Werkstückgewicht*	180 kg
Schleifscheibe	200 x 20 x 31,75 mm
Tischgeschwindigkeit, hydraulisch	5 - 25 m/min
Querverstellung
Automatische Zustellung, quer	0,1 - 8 mm/Hub
Eilgang, quer	990 mm/min
Zustellung quer pro Handradumdrehung	4 mm/U
Skalenteilung am Handrad	0,02 mm
Vertikalzustellung
Automatische Zustellung, vertikal	0,005 / 0,01 / 0,02 /
	0,03 / 0,04 / 0,05 mm
Eilgang, vertikal	480 mm/min
Zustellung vertikal pro Handradumdrehung	2 mm/U
Skalenteilung am Handrad	0,005 mm
Schleifspindelmotor	2,2 kW
Spindeldrehzahl	2850 U/min
Hydraulikpumpenmotor	0,75 kW
Vertikalvorschubmotor	0,5 kW
Länge	1900 mm
Tiefe	2050 mm
Höhe	1840 mm
Gewicht ca.	1750 kg
