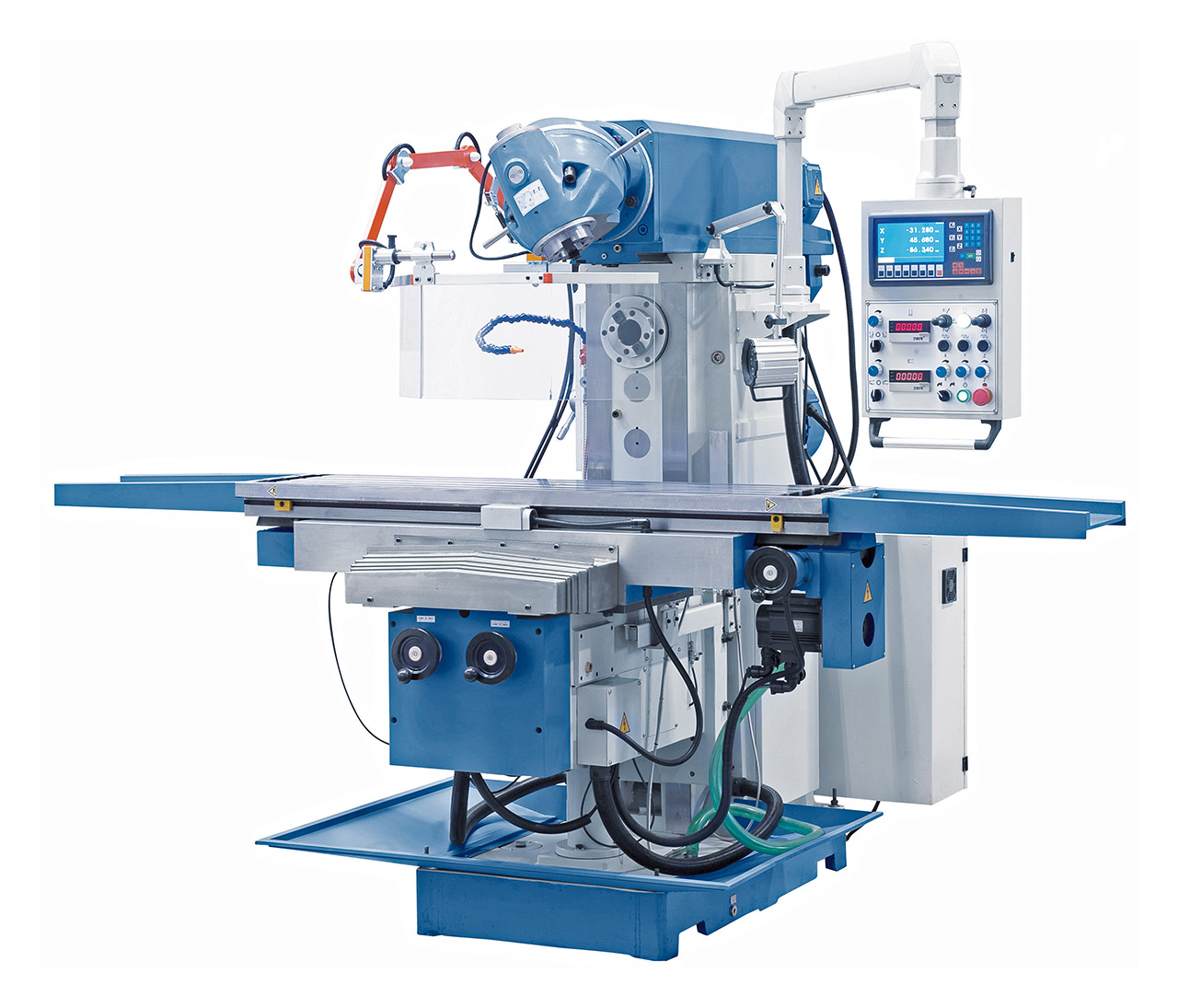

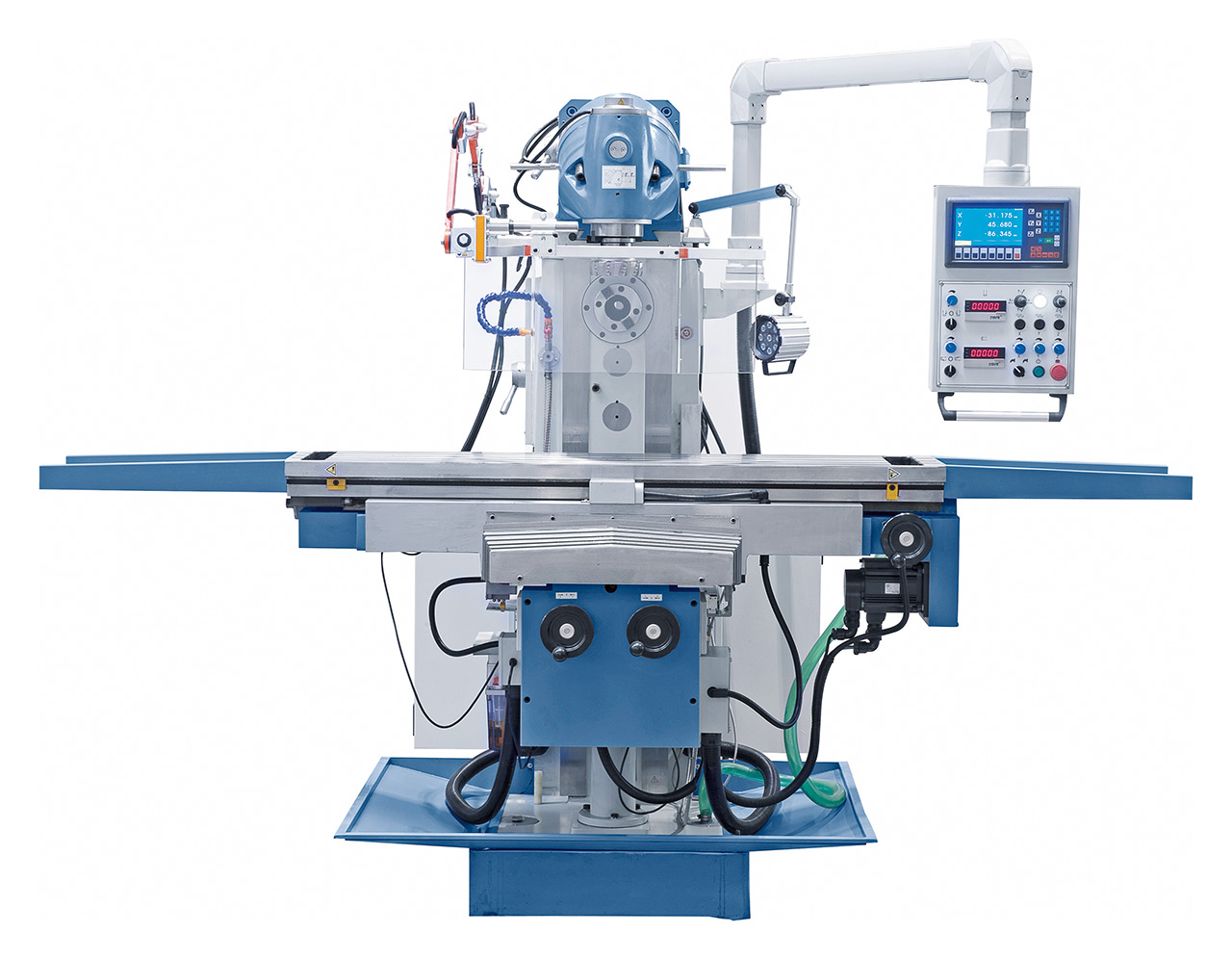

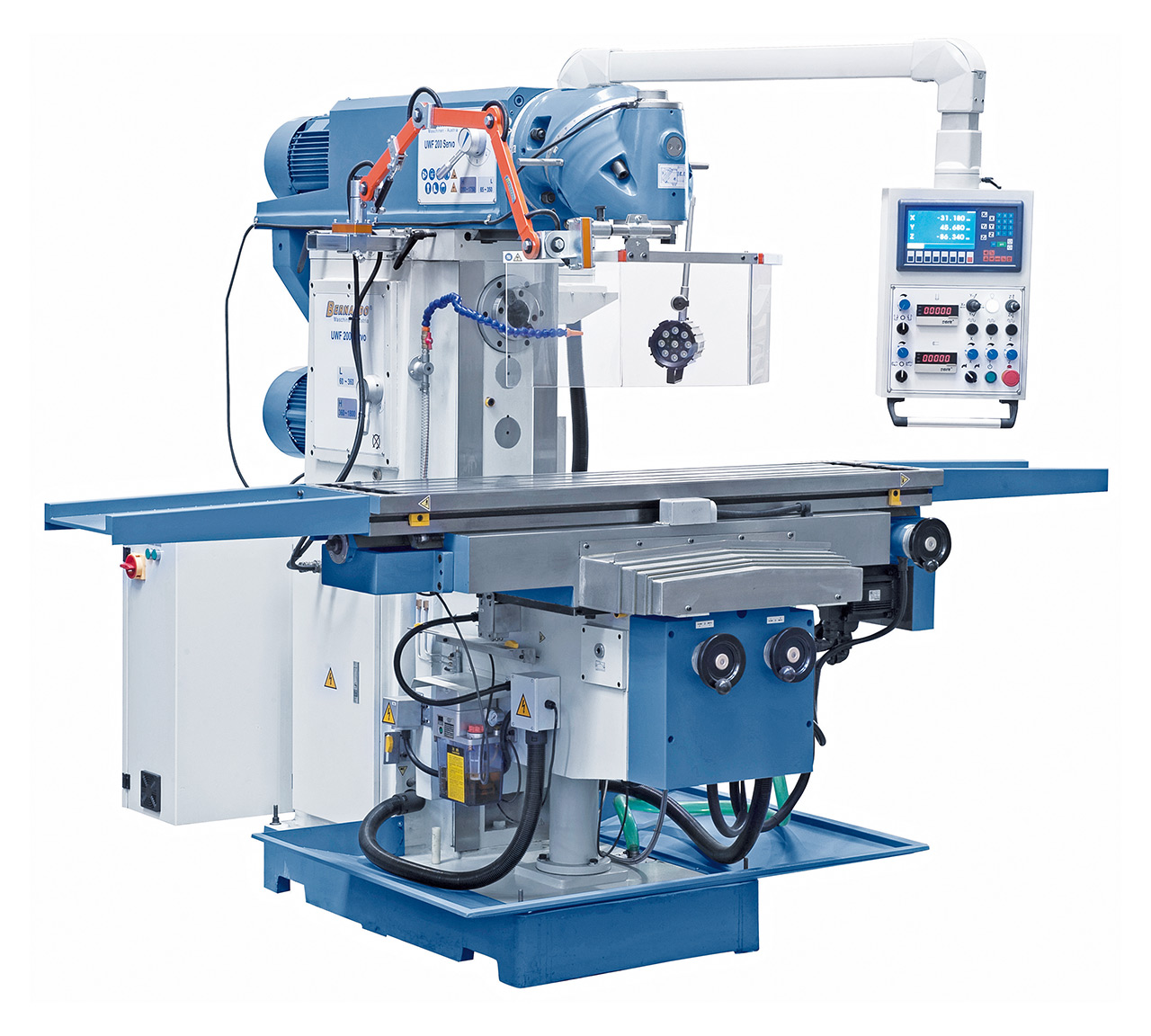

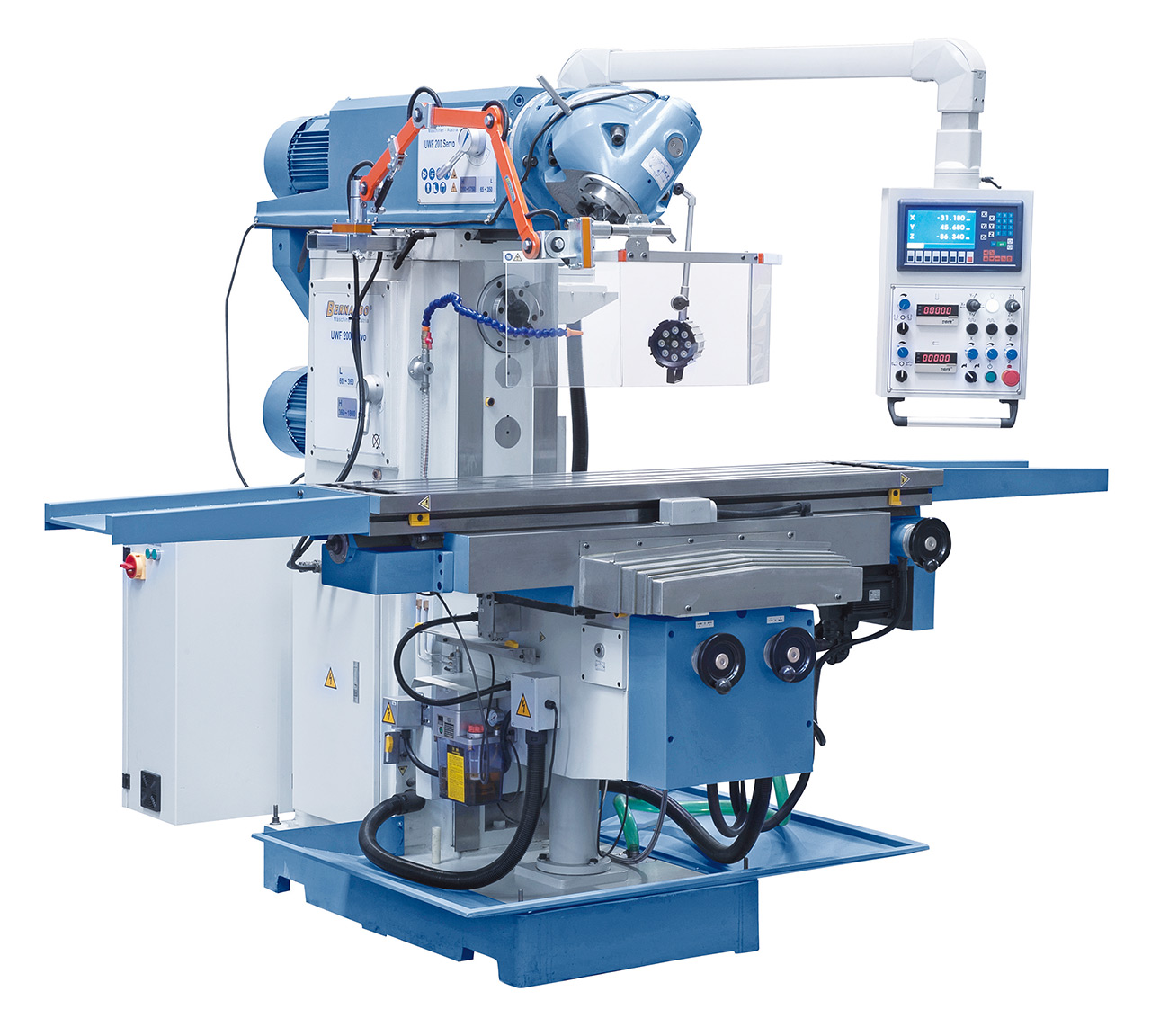

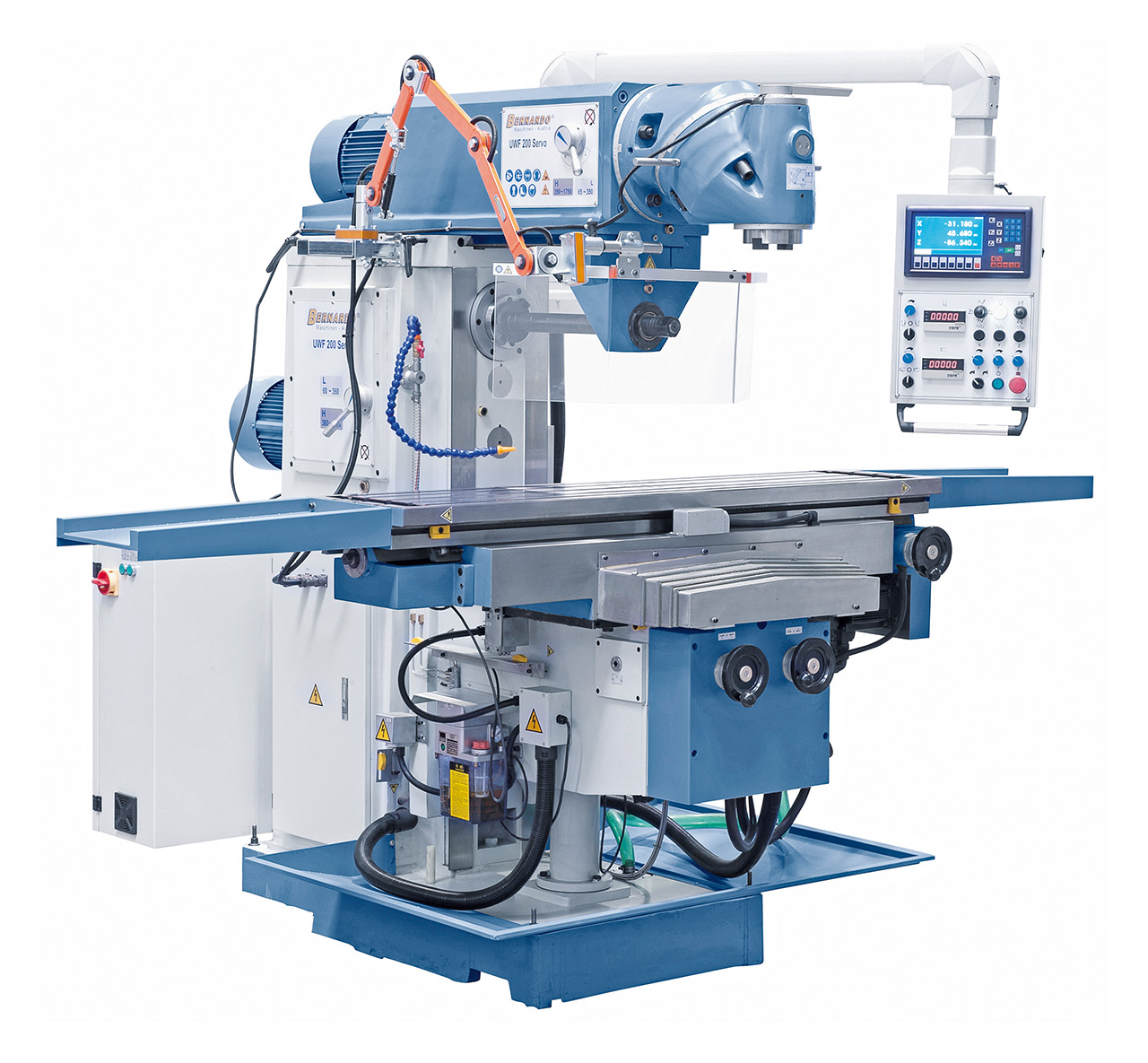

Fraiseuse universelle UWF 200 Servo
product.detail.art-no: 02-1293XLLa fraiseuse universelle UWF 200 Servo est conçue pour l’usinage de pièces d’un poids maximal de 300 kg. Grâce à la construction stable et lourde en fonte grise et à la grande rigidité des assemblages de la machine, ce modèle répond aux meilleures exigences pour un travail précis. La principale caractéristique de cette machine est le servomoteur à volants manuels électroniques dans tous les axes ainsi que la régulation en continu de la vitesse de rotation.
36 444,00 €
incl. 20% VATAvailability
Product Properties
- Réglage de la vitesse de rotation variable de la broche horizontale et verticale avec une trajectoire de couple optimale
- Vitesse d‘avance variable et avance rapide sur tous les axes, avec servomoteur
- Vis à billes précontraintes sans jeux sur les trois axes
- Guidages trempés et rectifiés de précision pour garantir une grande précision de travail

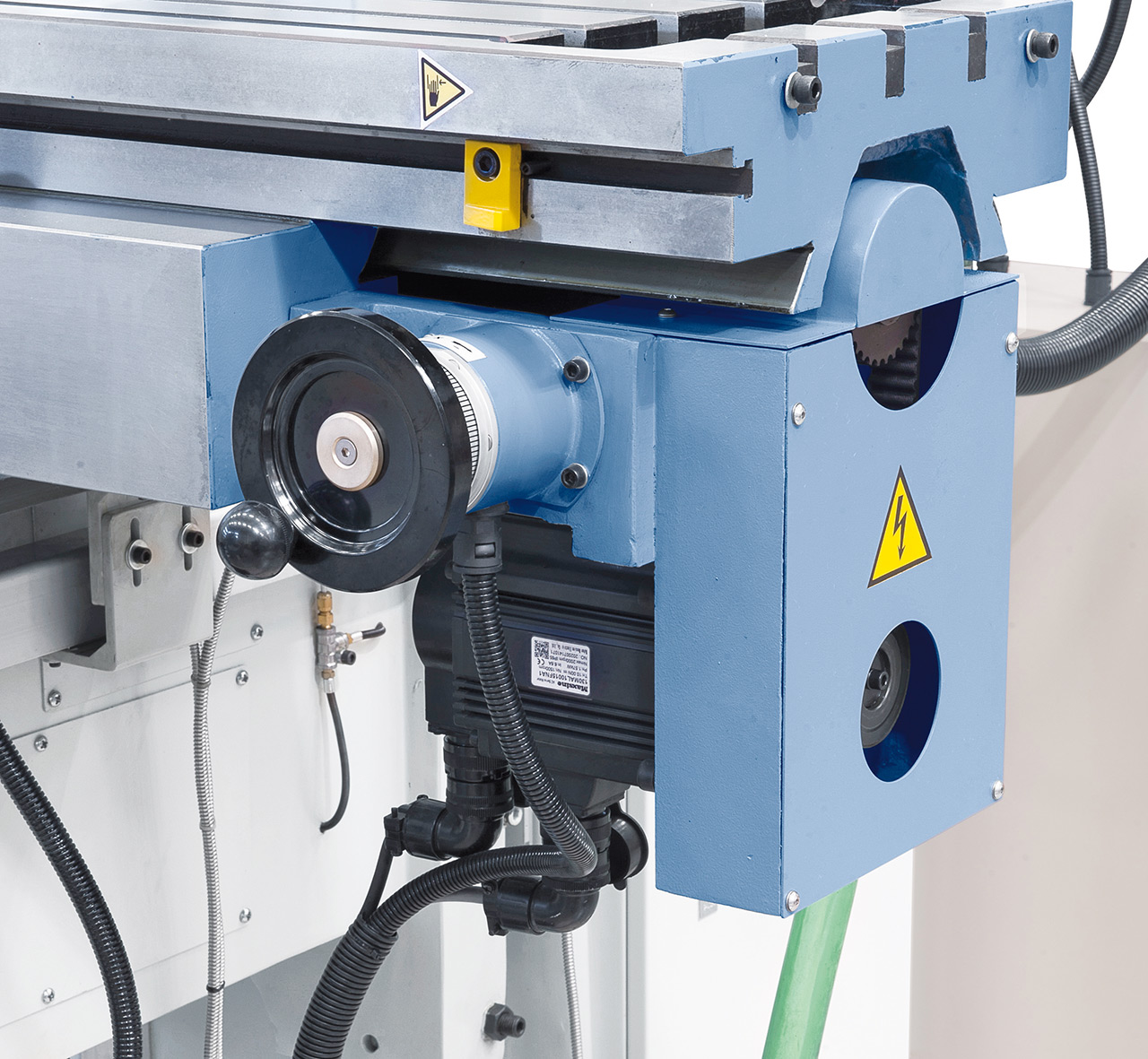

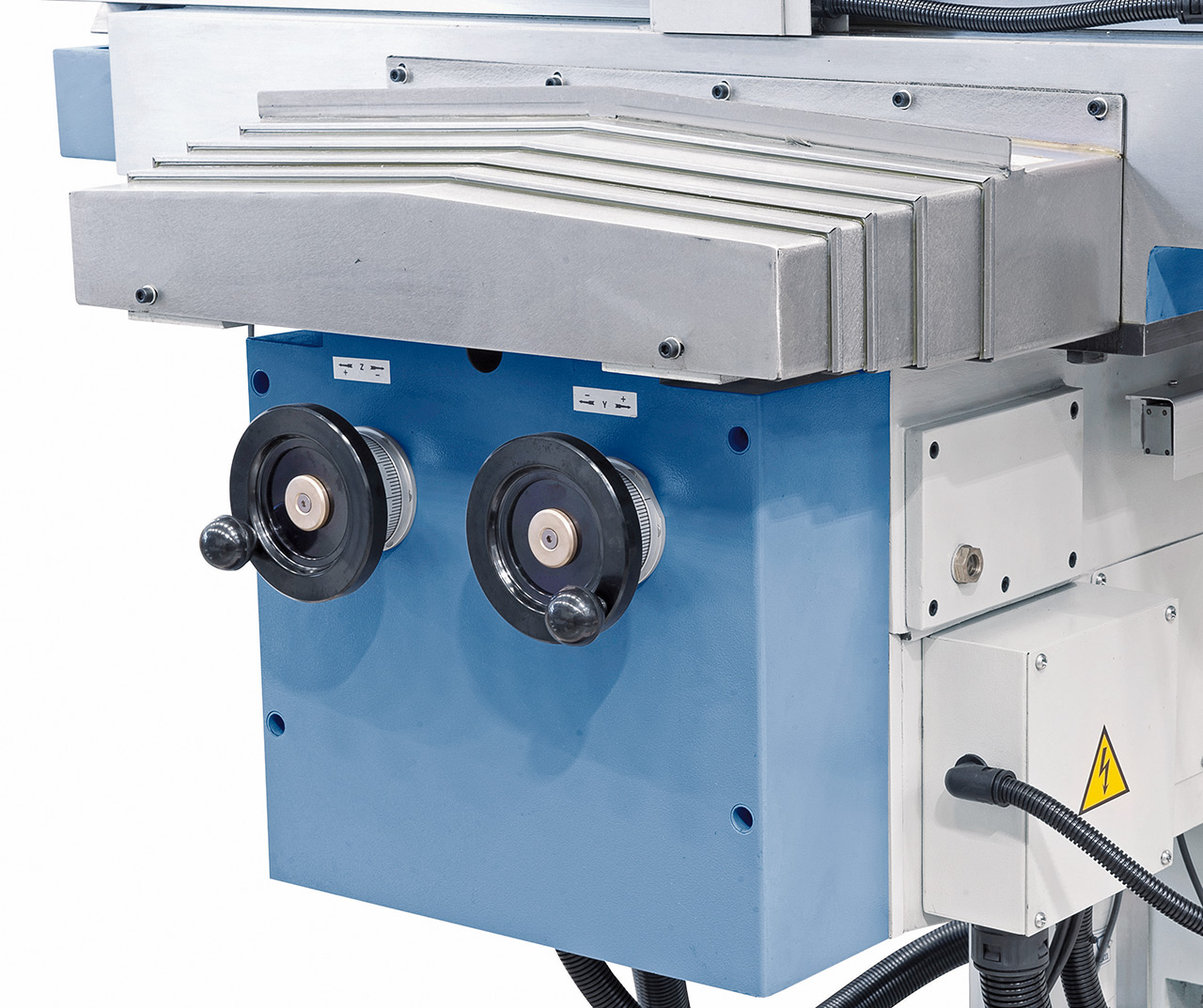

- De série avec 3 manivelles électroniques pour le déplacement manuel dans tous les axes

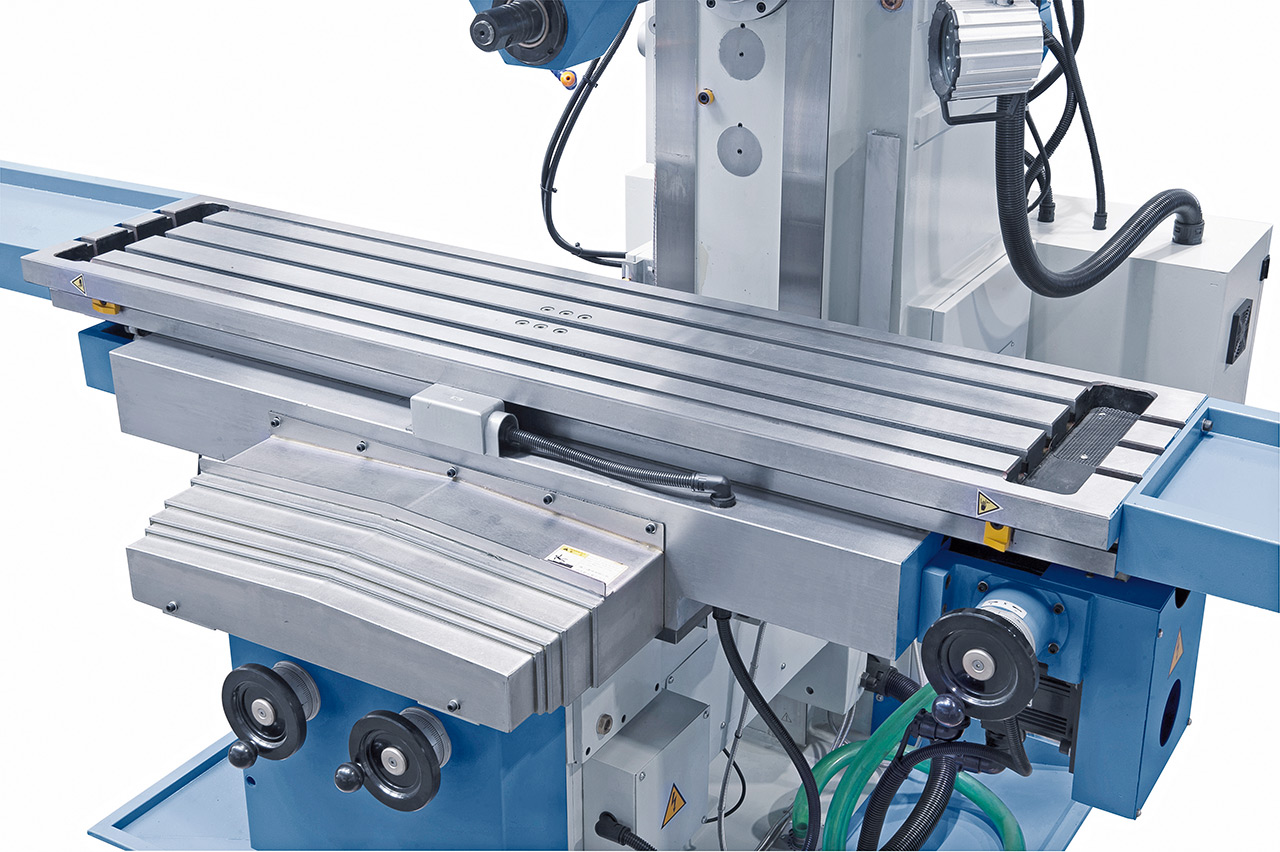

- Table croisée largement dimensionnée avec surface de précision et rainures en T
- Graissage central des rails de guidage
- Réglage de la vitesse d‘avance par potentiomètre sur le pupitre de commande
- De série avec avance rapide sur les axes x, y et z pour réduire les temps morts
- Un guide rectangulaire de grande dimension dans l’axe y, un guide en queue d’aronde dans les axes x et z assurent une stabilité accrue
Product Specifications
|
Dimensions de table |
1600 x 360 mm |
|
Cône de broche horizontal |
ISO 50 |
|

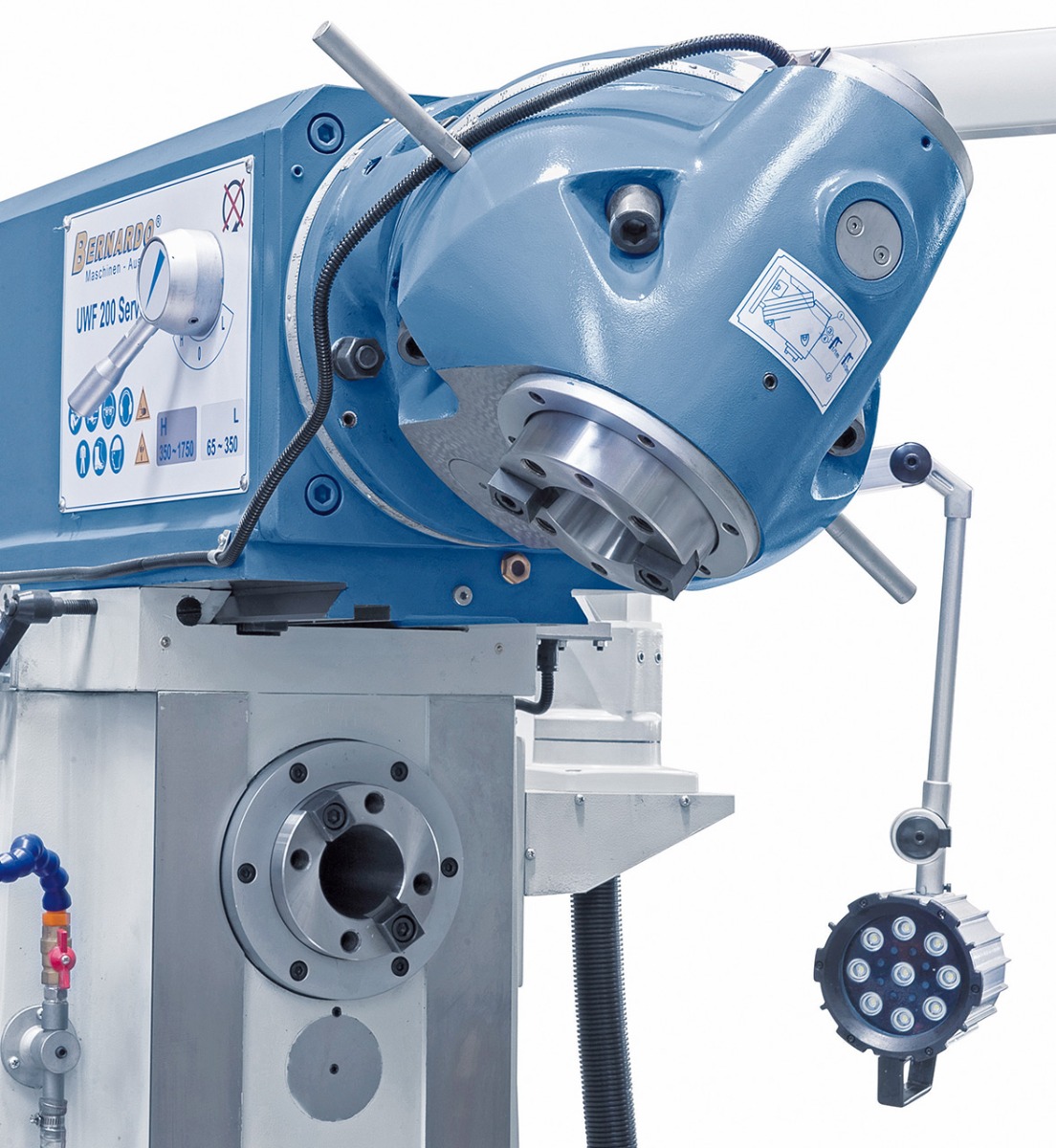

Cône de broche vertical |
ISO 50 |
|

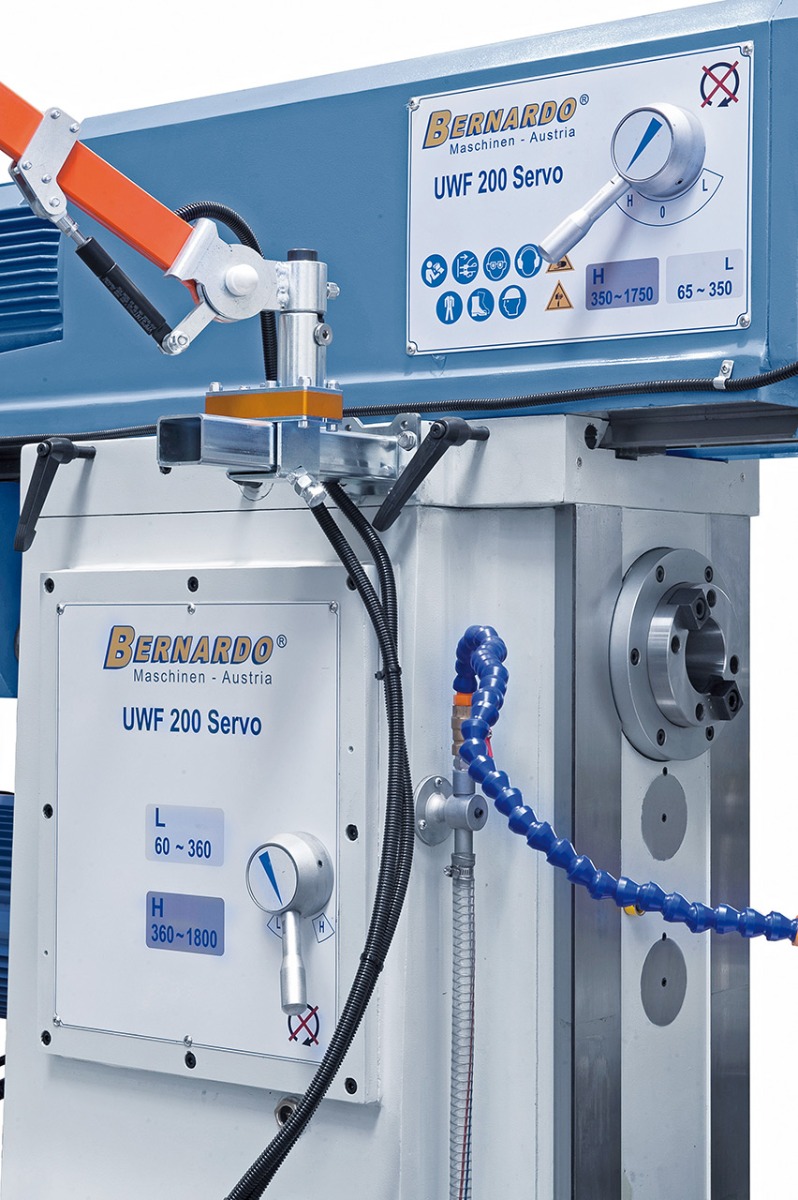

Vitesse de broche horizontale |
(2) 60 - 360 / 360 - 1800 tr/min |
|

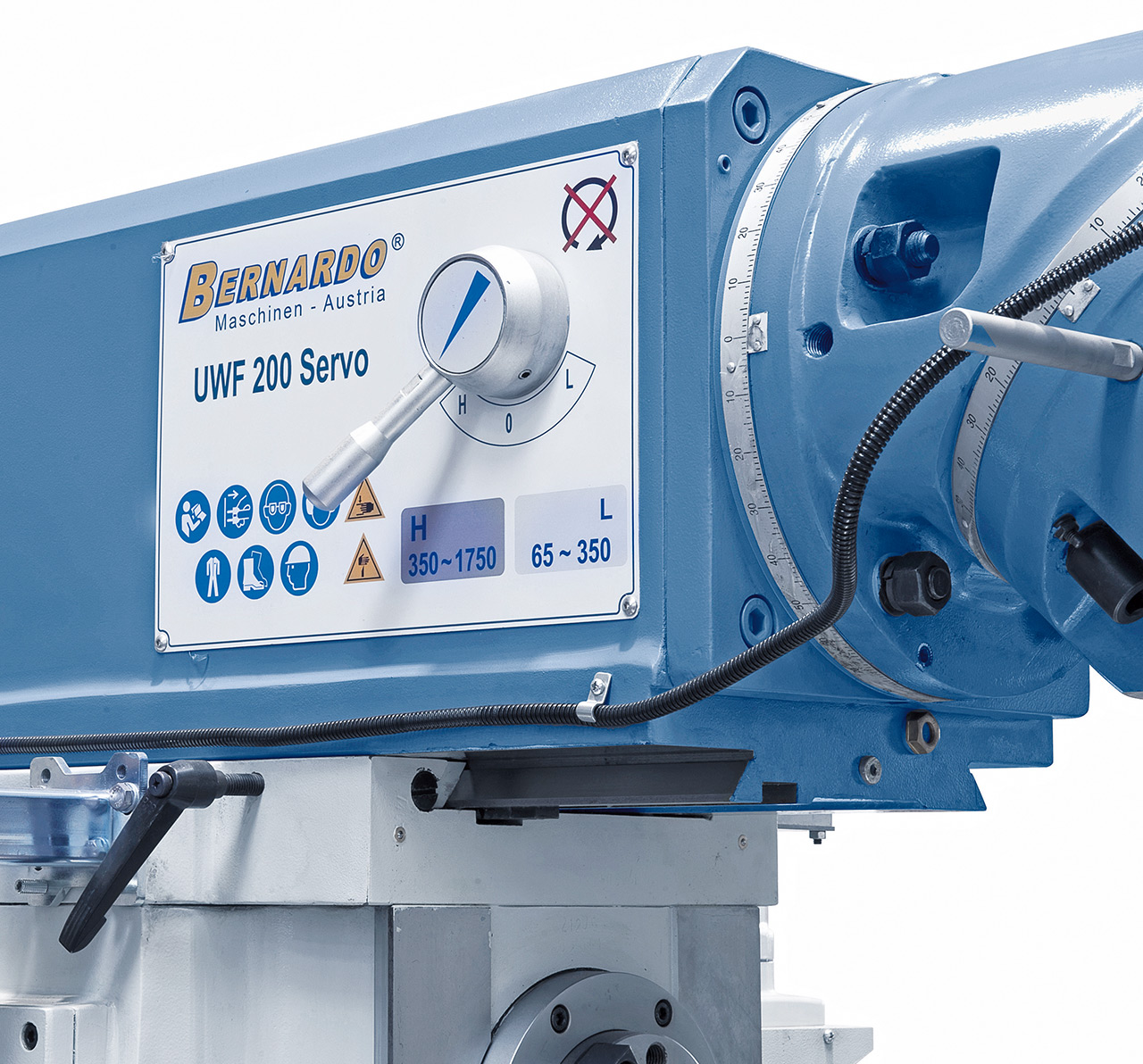

Vitesse de broche verticale |
(2) 65 - 350 / 350 - 1750 tr/min |
|
Course longitudinale (x) |
1300 mm |
|
Course transversale (y) |
300 mm |
|
Course verticale (z) |
400 mm |
|
Distance broche / table horizontale |
15 - 350 mm |
|
Distance broche / table verticale |
180 - 610 mm |
|
Col de cygne |
250 - 980 mm |
|
Poids maxi des pièces |
300 kg |
|
Rainures en T (nombre/largeur/écartement) |
3 / 18 / 80 mm |
|
Plage d‘avance longitudinale |
10 - 1000 mm/min |
|
Plage d‘avance transversale |
10 - 1000 mm/min |
|
Plage d‘avance verticale |
10 - 500 mm/min |
|
Avance rapide axes x et y |
10 - 3000 mm/min |
|
Avance rapide axes z |
10 - 750 mm/min |
|

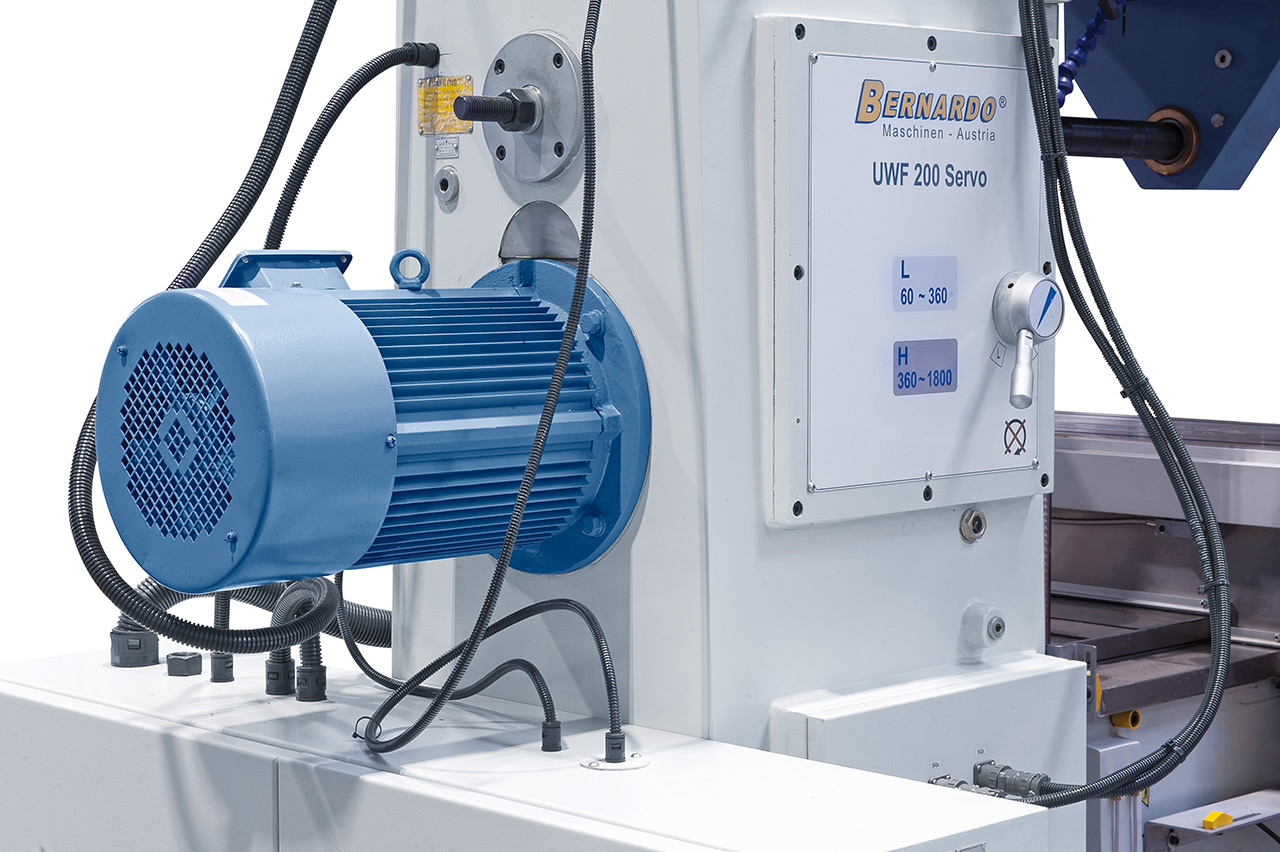

Puissance moteur horizontale |
7,5 kW |
|
Puissance moteur verticale |
5,5 kW |
|

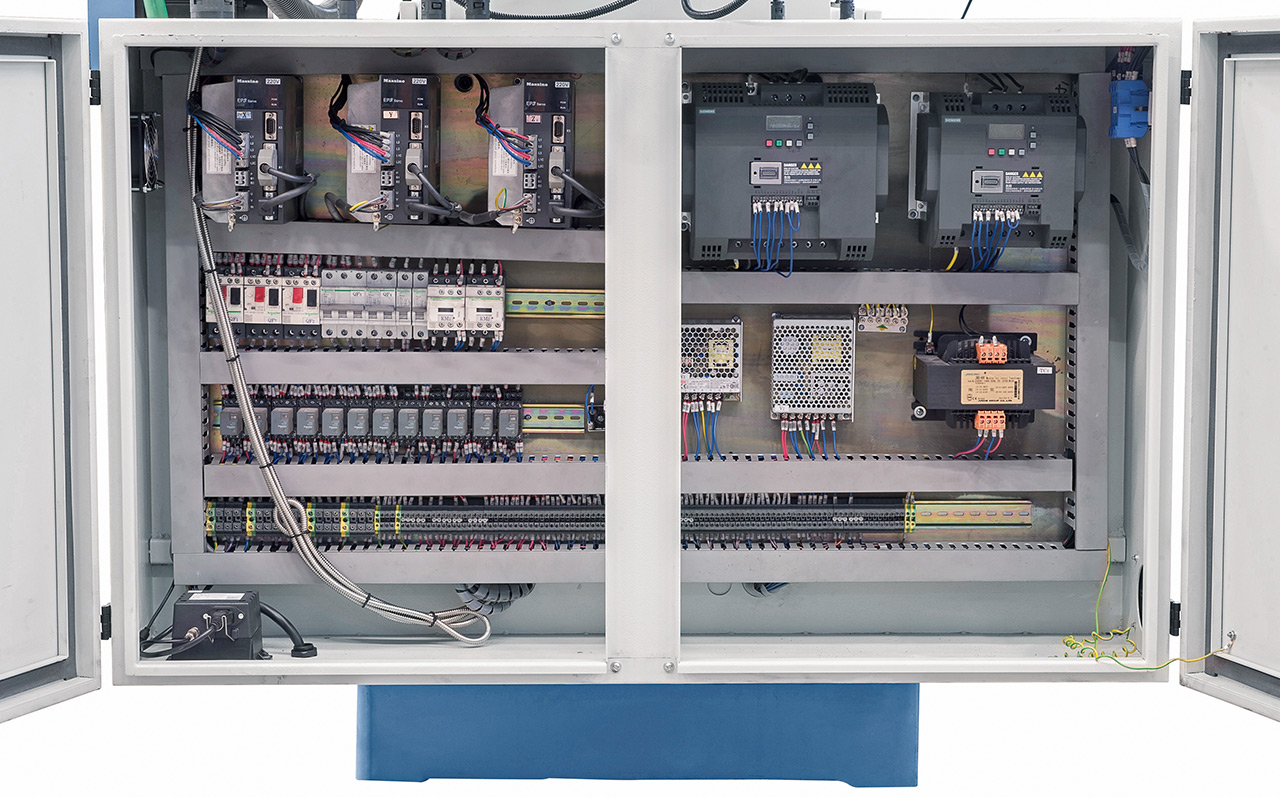

Servomoteur (couple / puissance) |
10 Nm / 1,5 kW |
|
Puissance pompe d‘arrosage |
90 W |
|
Débit pompe d‘arrosage |
25 l / min |
|
Dimensions machine (L x P x H) |
2790 x 2200 x 2200 mm |
|
Poids (env.) |
2850 kg |
Delivery Contents

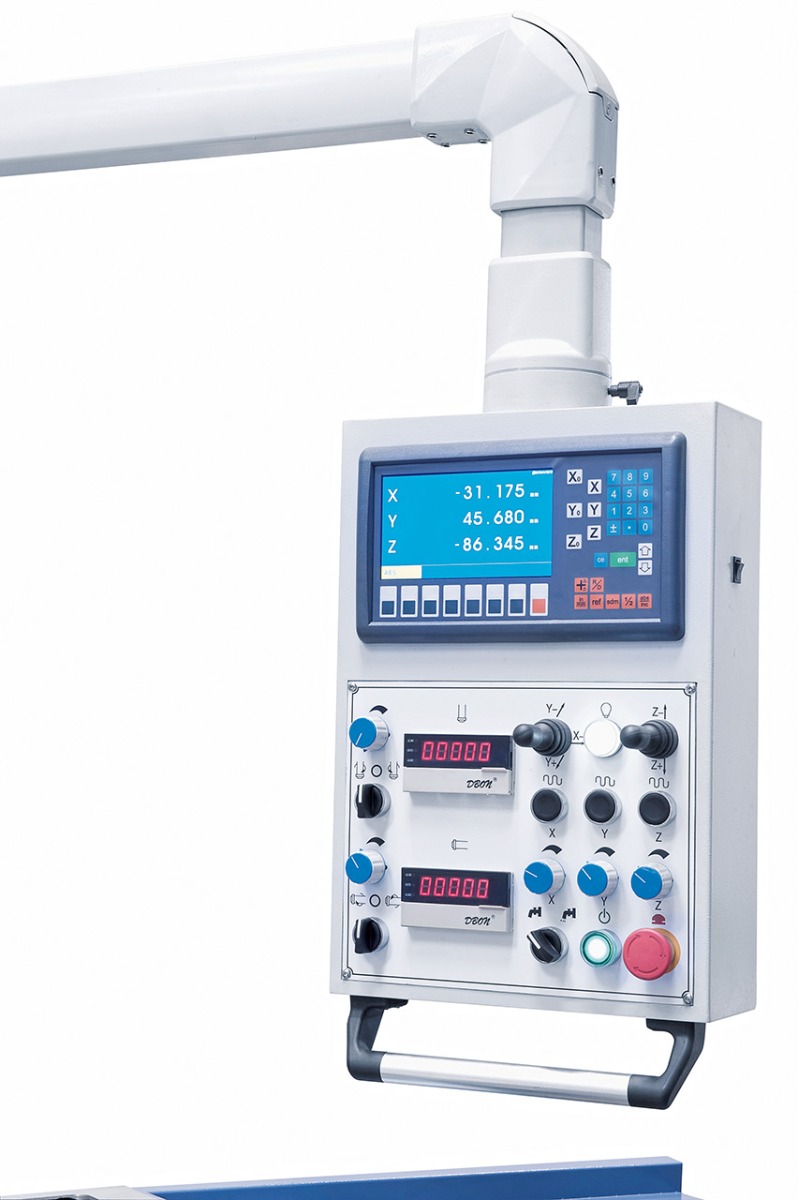

- Indicateur digital 3 axes ES-12 H avec écran LCD
- Manivelles électroniques
- Avance en continu dans tous les axes
- Tirant M 24
- Éclairage LED
- Dispositif d‘arrosage

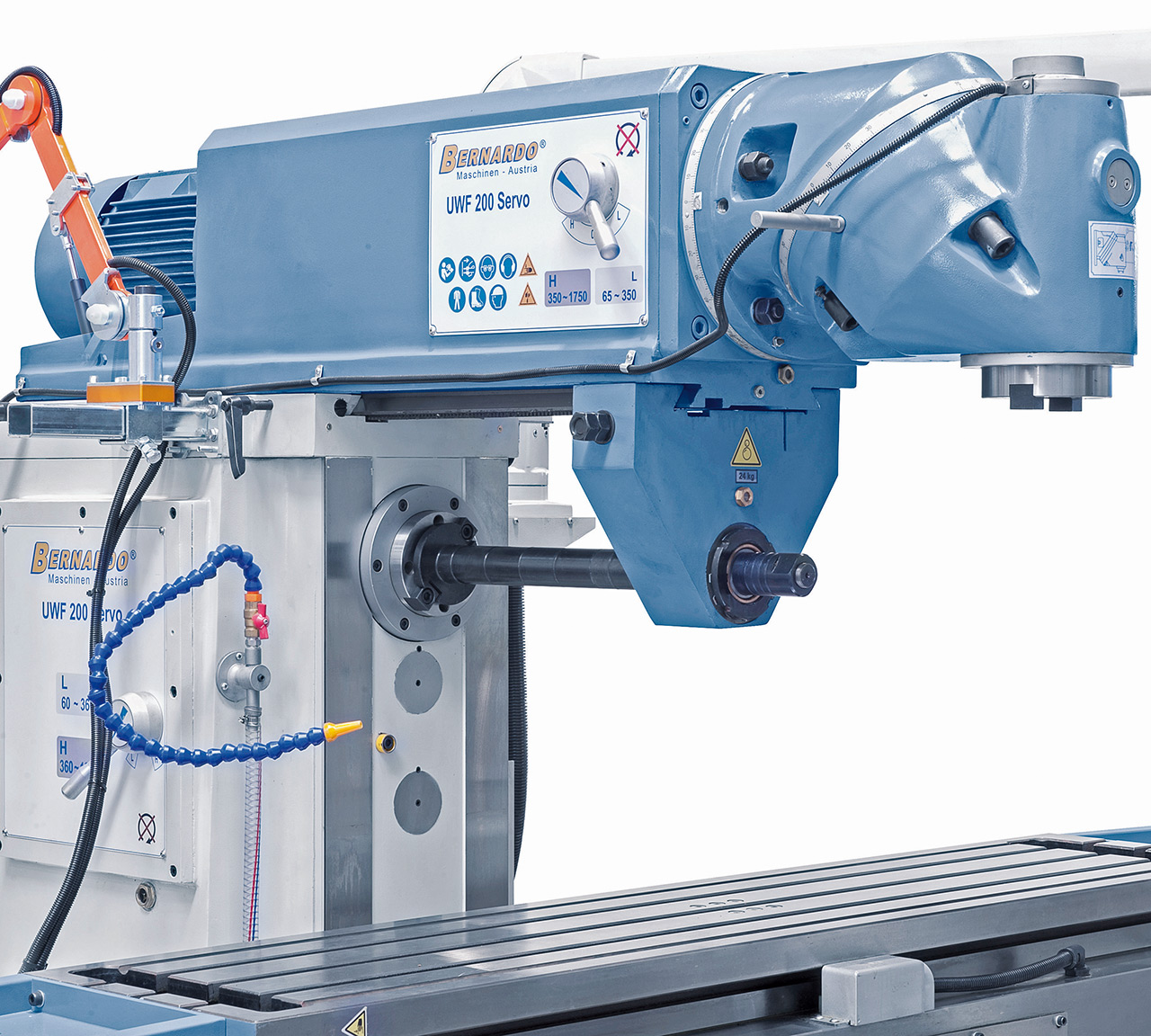

- Contre-broche horizontale
- Bac de récupération pour fluide de coupe
- Protecteur universel
- Longue broche ISO 50/27 mm, ISO 50/32 mm
- Mandrin combiné ISO 50/32 mm
- Cône de réduction ISO 50 / CM 4

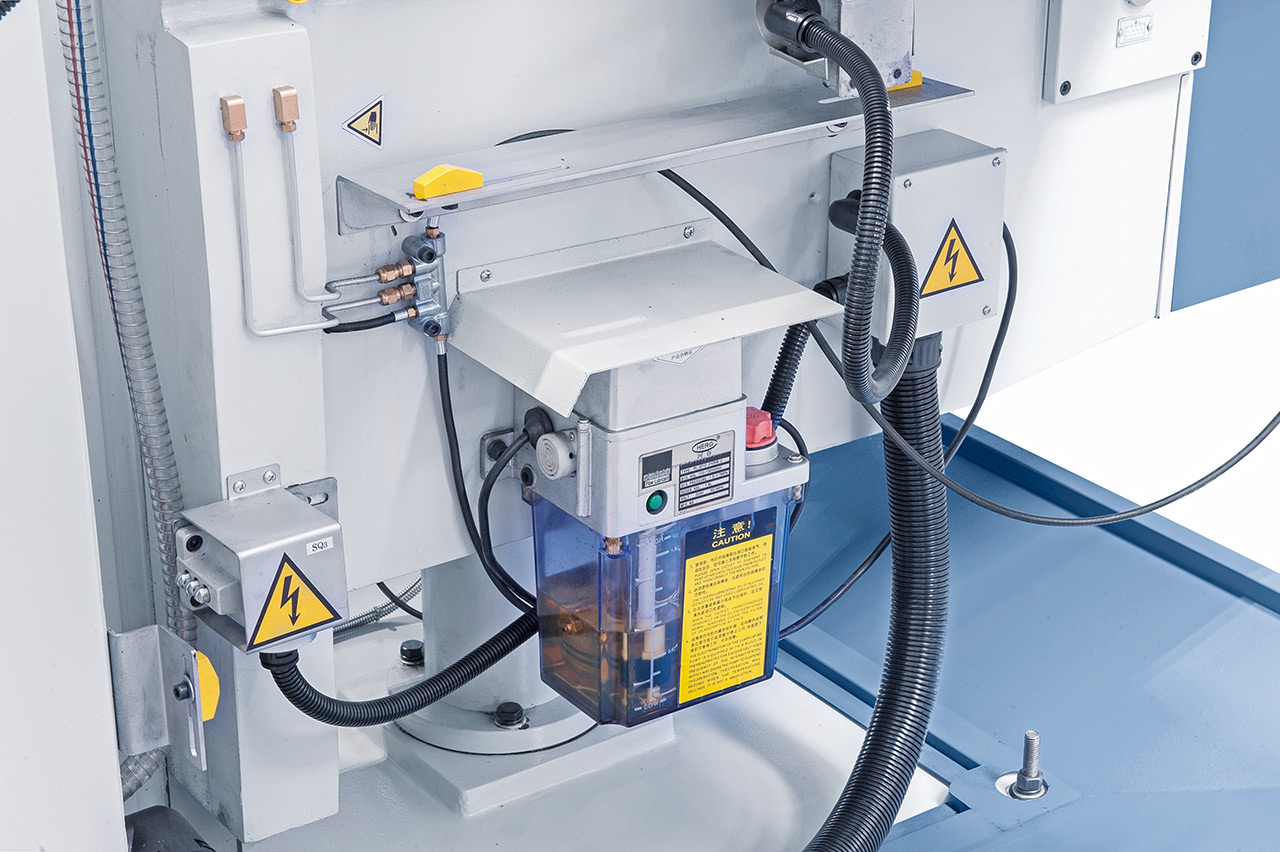

- Graissage central automatique
- Outillage de service
