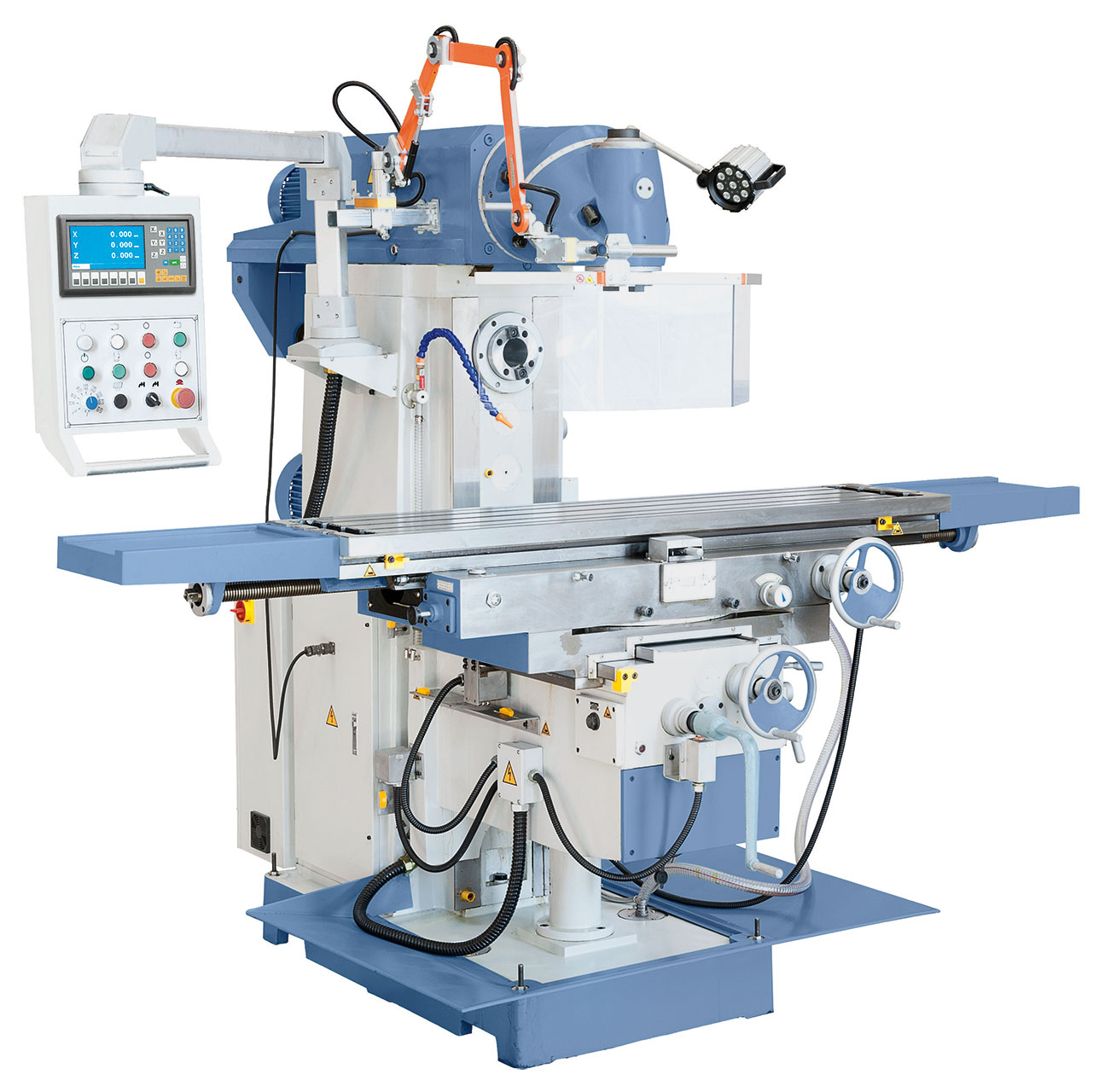

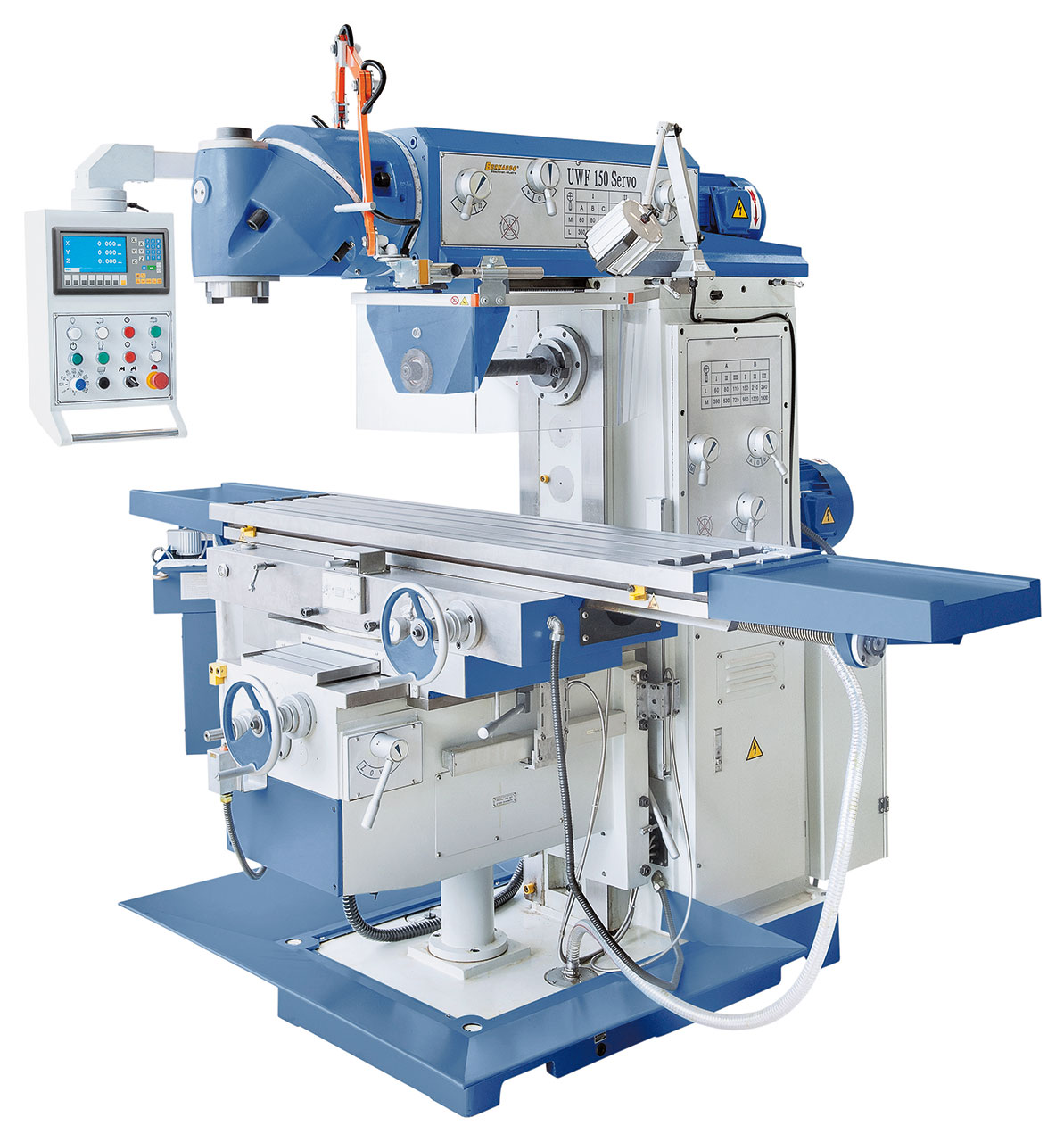

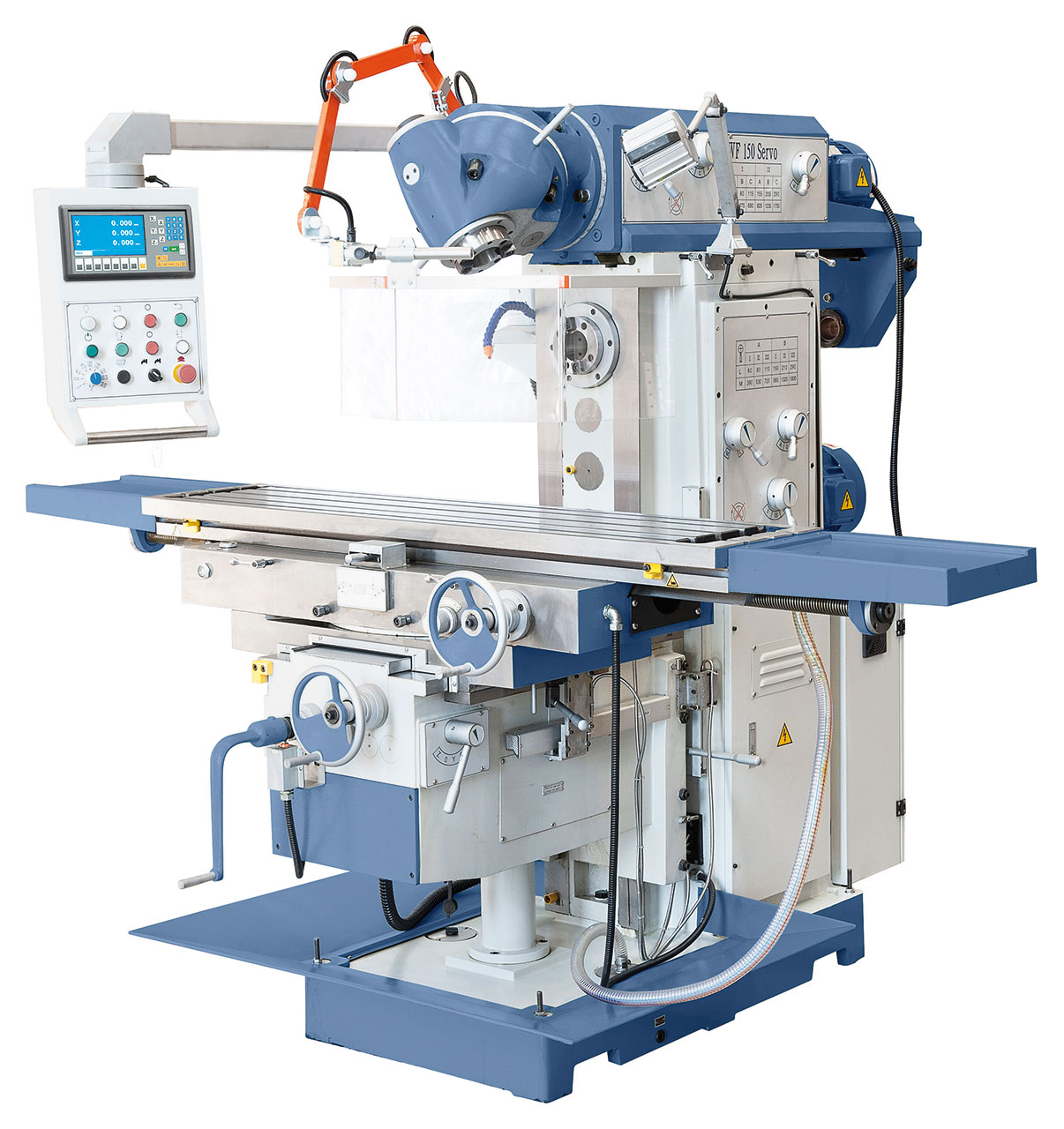

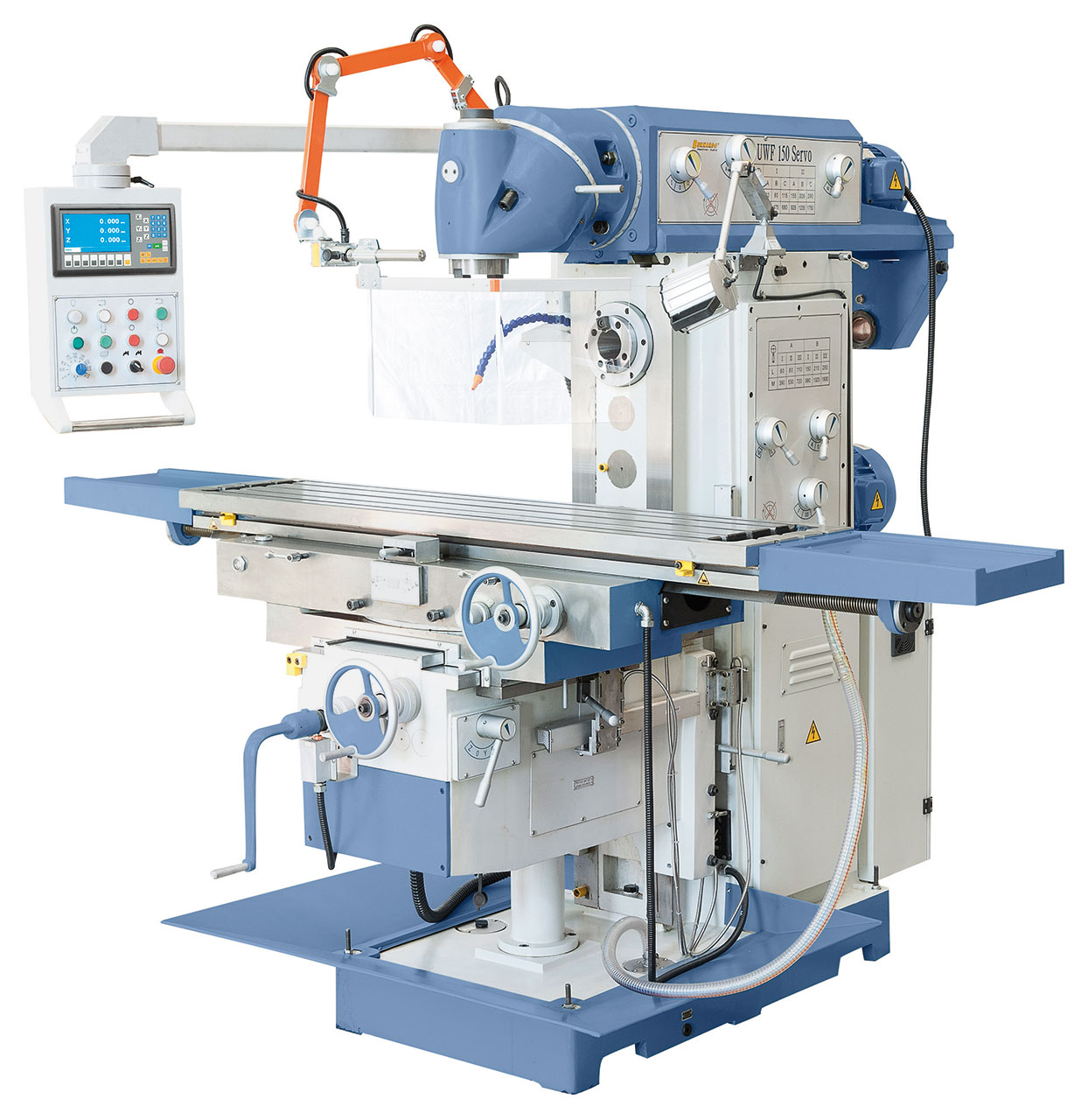

Fraiseuse universelle UWF 150 Servo
product.detail.art-no: 02-1289XLLa fraiseuse universelle UWF 150 Servo est un modèle très stable à bras mobile avec une grande surface de table. Les guidages largement dimensionnés sur tous les axes garantissent un maximum de stabilité et de précision même en cas de forte charge. Cette machine se distingue par sa table inclinable, ses guidages linéaires sur les axes y et z, et son servomoteur pour les avances et l'avance rapide sur tous les axes.
28 716,00 €
incl. 20% VATAvailability
Product Properties

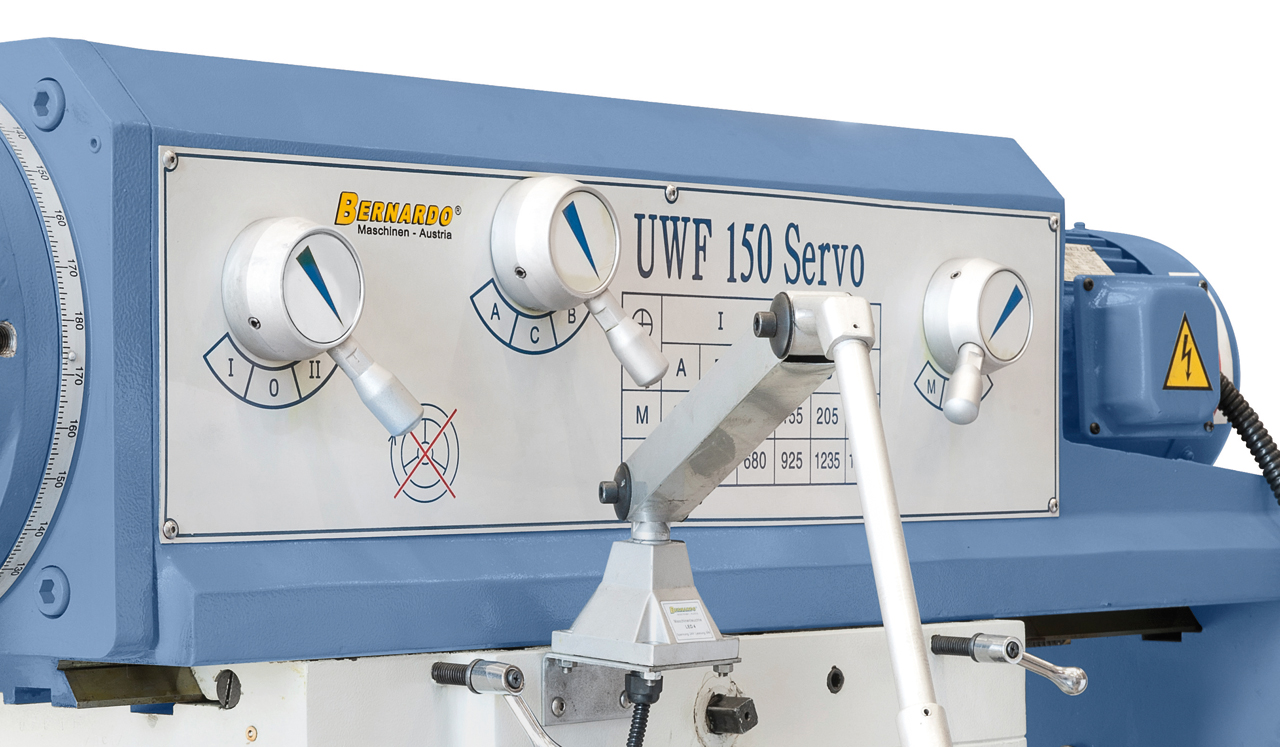

- Commandes logiques et claires de vitesse de rotation
- Guidages trempés et rectifiés de précision pour garantir une grande précision de travail

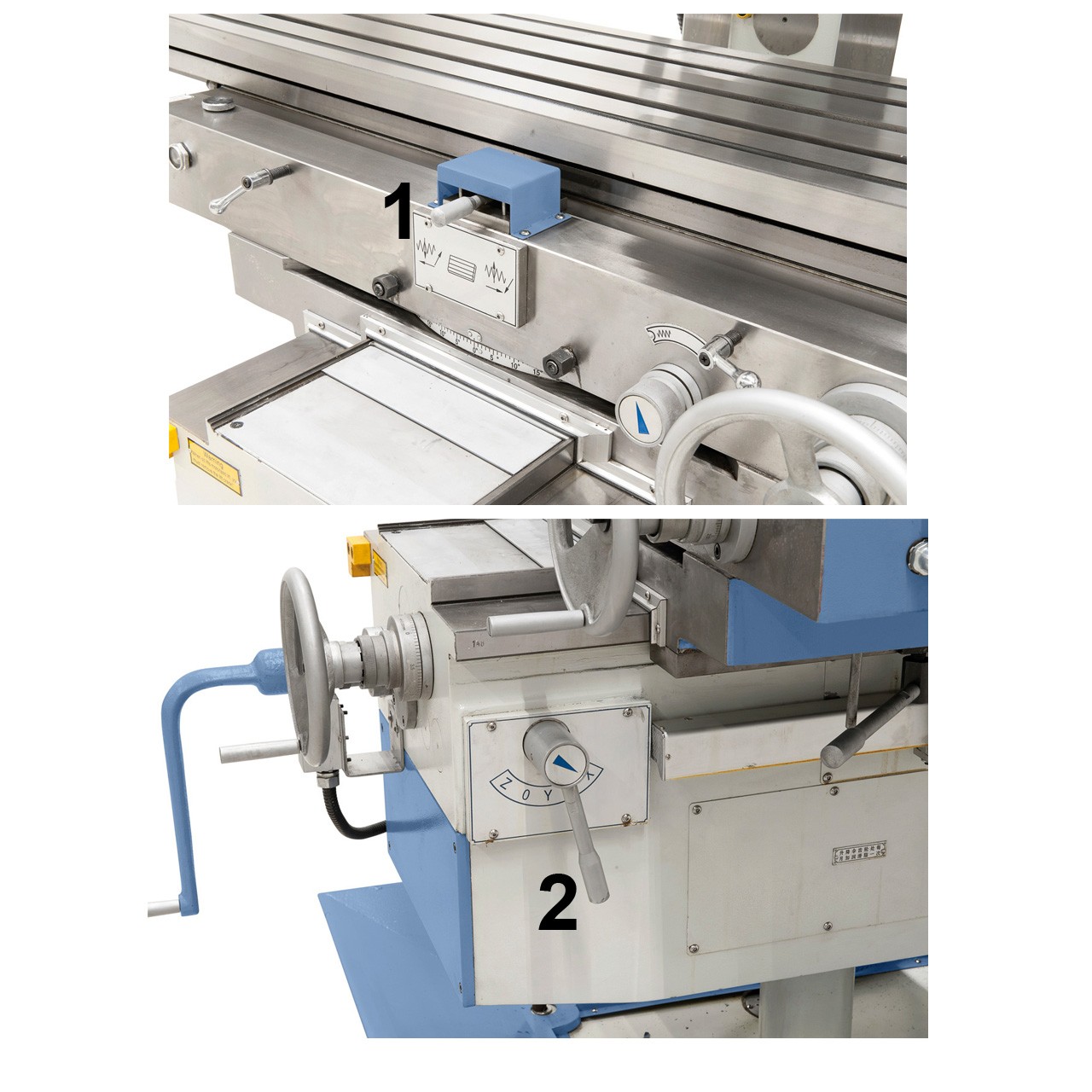

- Réglage de la vitesse d'avance par potentiomètre sur le pupitre de commande
- Indicateur digital de positionnement des axes x, y, z
- Étagement précis des vitesses d'avance sur tous les axes, avec servomoteur

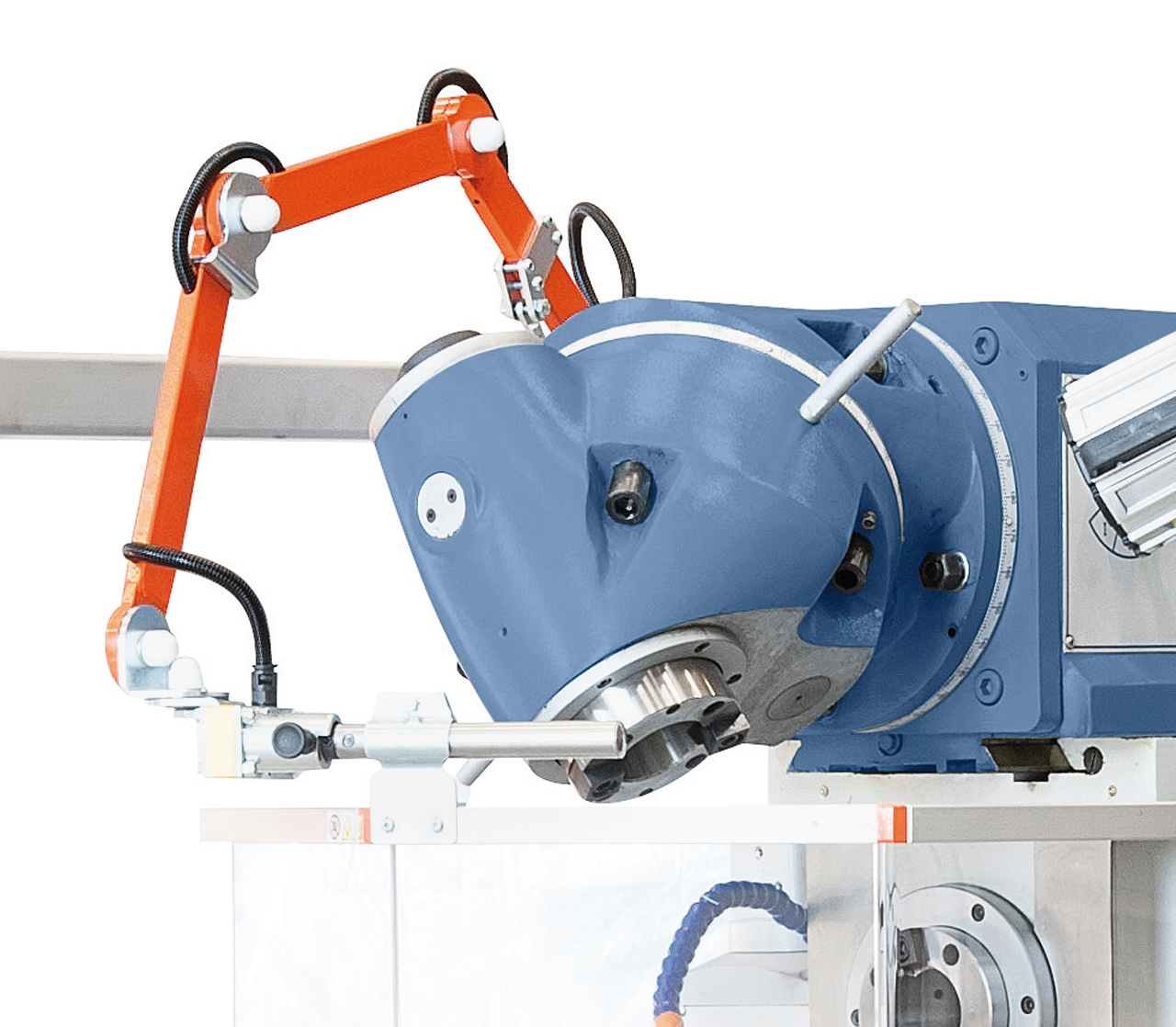

- Tête universelle système « Huron » réglable sous tous les angles
- De série avec avance rapide sur les axes x, y et z pour réduire les temps morts
- Usinage économique de divers matériaux grâce à l'optimisation de la vitesse de broche et des vitesses d'avance
- Graissage central des axes x et y inclus
Product Specifications
|
Dimensions de table |
1600 x 360 mm |
|
Cône de broche horizontal |
ISO 50 |
|
Cône de broche vertical |
ISO 50 |
|
Vitesse de broche horizontale |
(12) 60 - 1800 tr/min |
|
Vitesse de broche verticale |
(12) 60 - 1750 tr/min |
|
Course longitudinale (x) |
1300 mm |
|
Course transversale (y) |
300 mm |
|
Course verticale (z) |
400 mm |
|
Distance broche/table horizontale |
15 - 415 mm |
|
Distance broche/table verticale |
185 - 585 mm |
|
Col de cygne |
215 - 840 mm |
|
Table orientable |
-45° à +45° |
|
Poids maxi des pièces |
300 kg |
|
Plage d'avance longitudinale |
(8) 30 - 830 mm/min |
|
Plage d'avance transversale |
(8) 30 - 830 mm/min |
|
Plage d'avance verticale |
(8) 23 - 625 mm/min |
|
Avance rapide axes x, y et z |
1200 / 800 / 600 mm/min |
|
Rainures en T (nombre/largeur/écartement) |
3 / 18 mm / 80 mm |
|
Puissance moteur horizontale |
5,5 kW |
|
Puissance moteur verticale |
4,0 kW |
|
Servomoteur (couple / puissance) |
10 Nm / 1,5 kW |
|
Puissance pompe d'arrosage |
90 W |
|
Débit pompe d'arrosage |
25 l/min |
|
Dimensions machine (L x P x H) |
2530 x 2200 x 2300 mm |
|
Poids env. |
2650 kg |
Delivery Contents

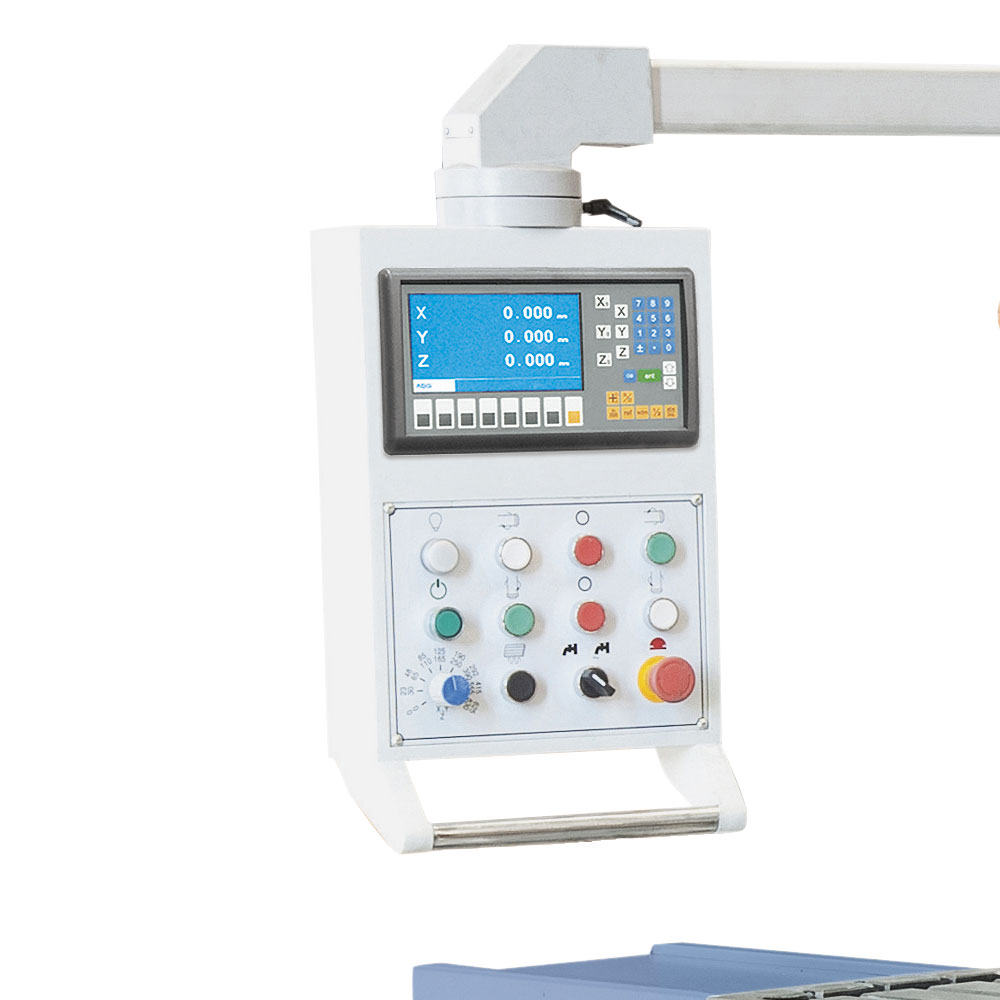

- Indicateur digital 3 axes ES-12 H avec écran LCD
- Tirant M 24
- Éclairage LED
- Dispositif d'arrosage
- Contre-broche horizontale
- Bac de récupération pour fluide de coupe
- Avance des axes x, y et z
- Protecteur universel
- Longue broche ISO 50/27 mm, ISO 50/32 mm
- Mandrin combiné ISO 50 / 32 mm
- Cône de réduction ISO 50 / CM 4
- Graissage central axes x et y
- Outillage de service
