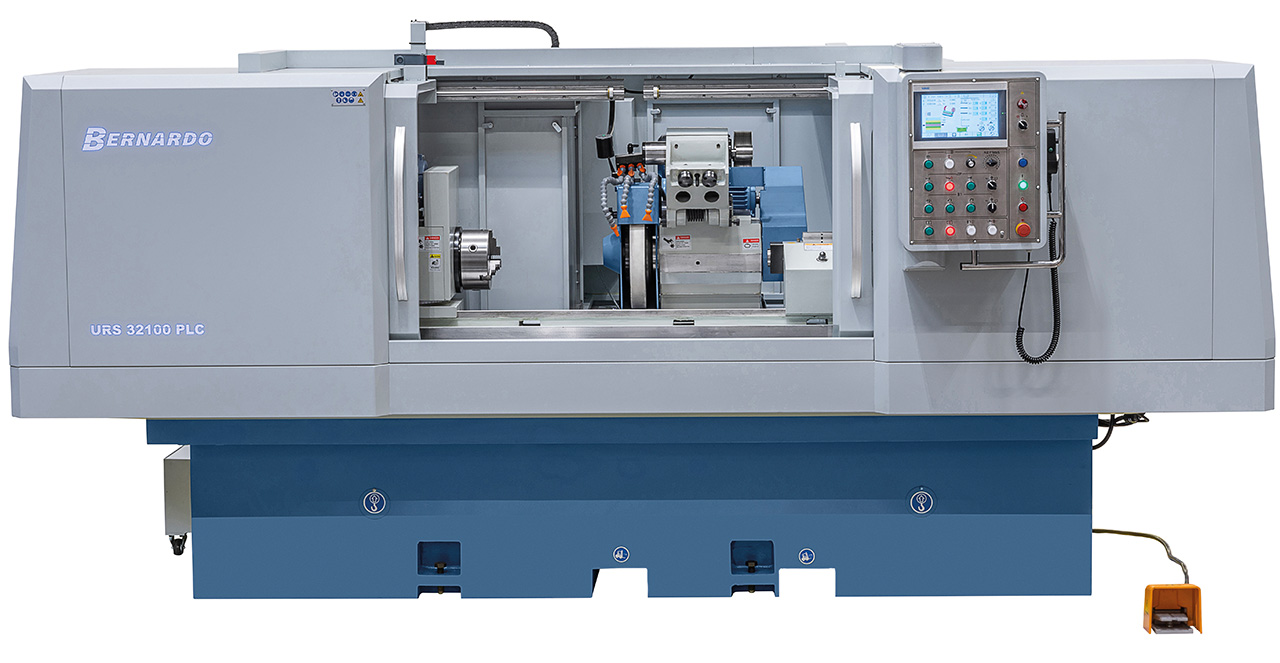

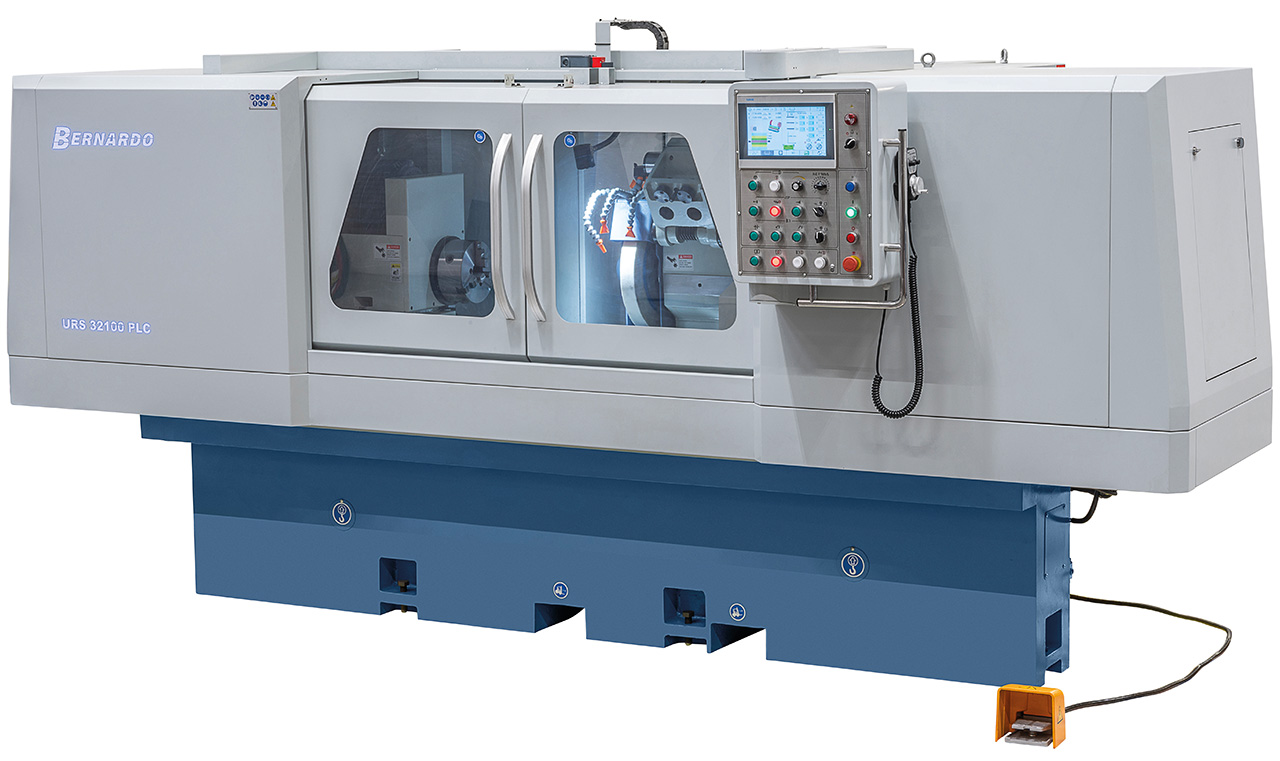

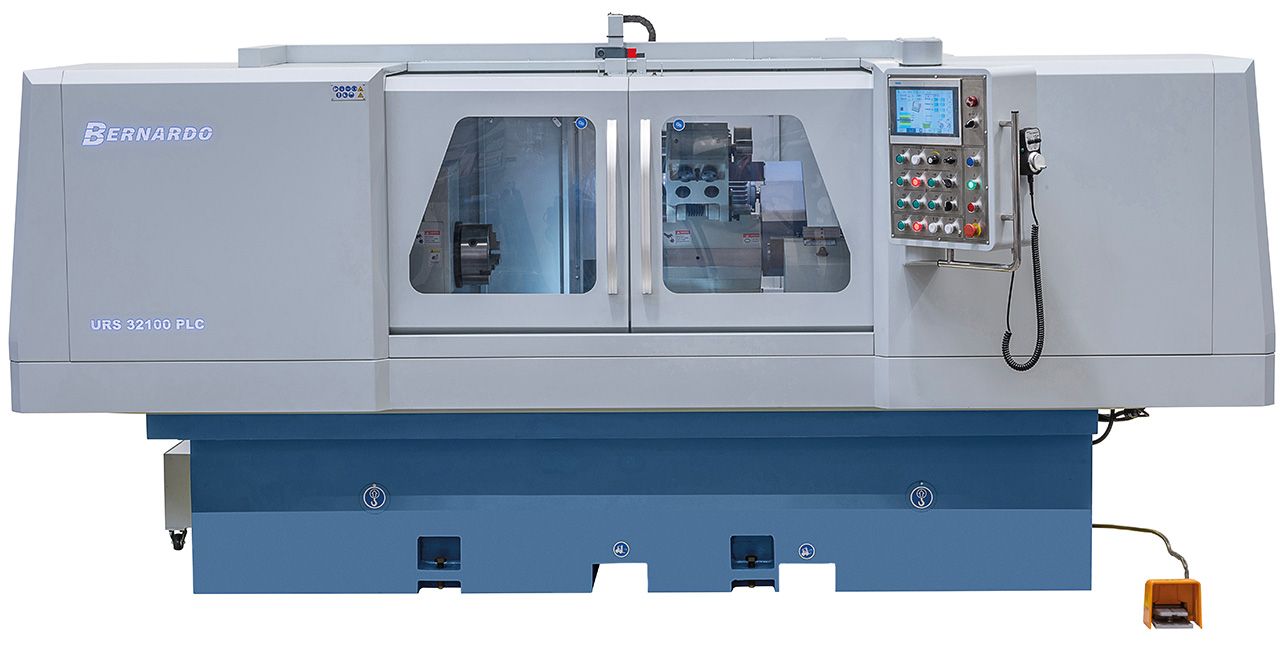

Universal-Schleifmaschine URS 32150 PLC **

Art.Nr.: 05-1393XL2

Merkliste Vergleichsliste

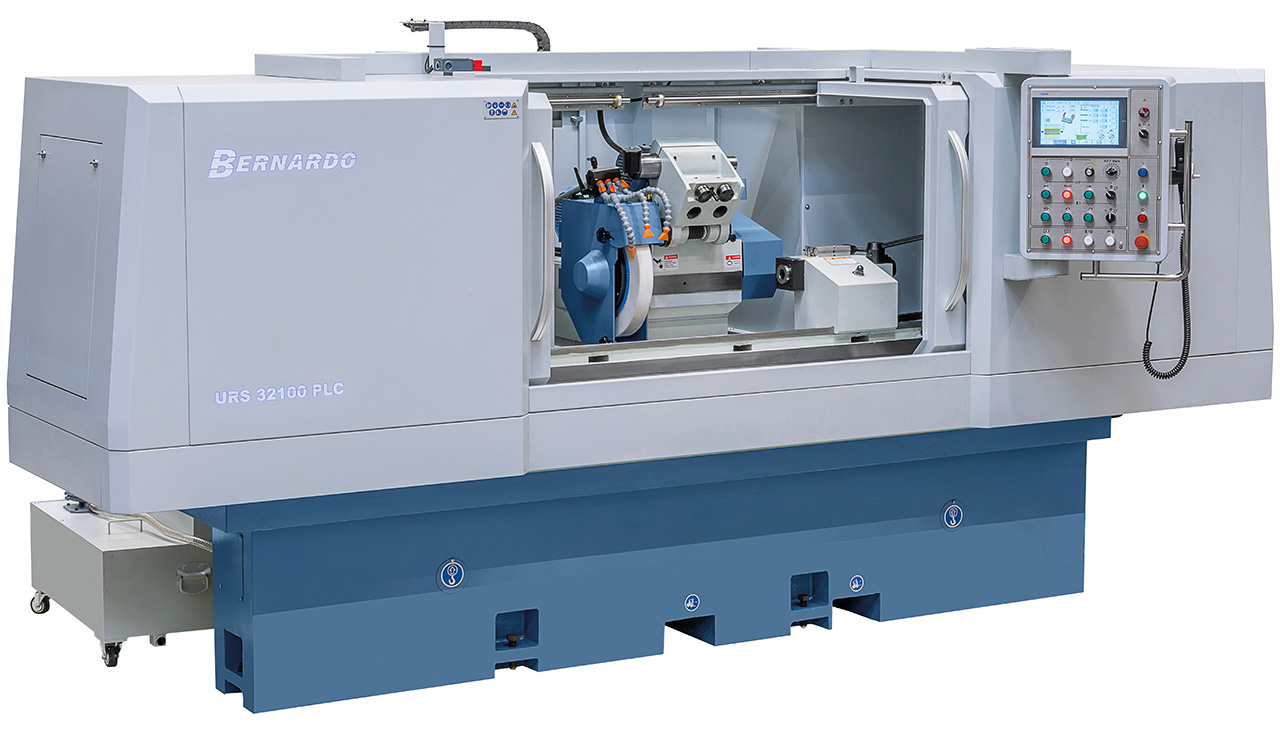

Die Universal-Rundschleifmaschine URS 32150 PLC eignet sich zur Ausführung von Außenrundschleifarbeiten für Werkstücke bis 320 mm Durchmesser, durch die serienmäßige Innenschleifeinrichtung wird der Anwendungsbereich zusätzlich erweitert. Ihren Einsatzbereich findet dieses Modell hauptsächlich im Maschinenbau, im Formen- und Werkzeugbau, aber auch bei der Kleinserienfertigung in der Produktion.

49.440,00 €

inkl. 20% MWSt.

Verfügbarkeit

Nicht auf Lager

Produkteigenschaften

Der Ölfilm zwischen Lager und Spindel reduziert die Vibrationen auf ein Minimum, dadurch wird eine hohe Oberflächengüte und Präzision erreicht

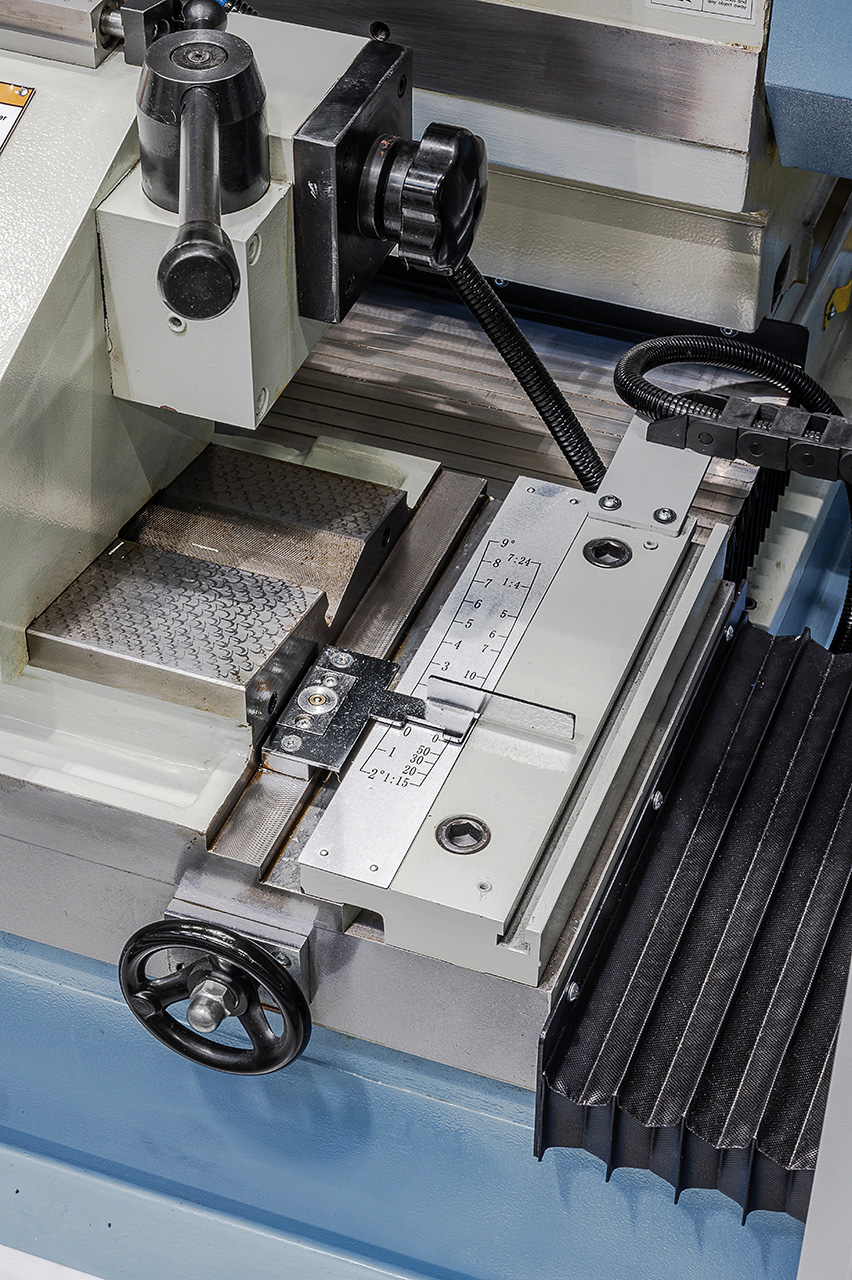

Der großzügig dimensionierte Tisch kann zum Konischschleifen in zwei Richtungen geschwenkt werden und mittels einer Skala auf die gewünschte Position eingerichtet werden

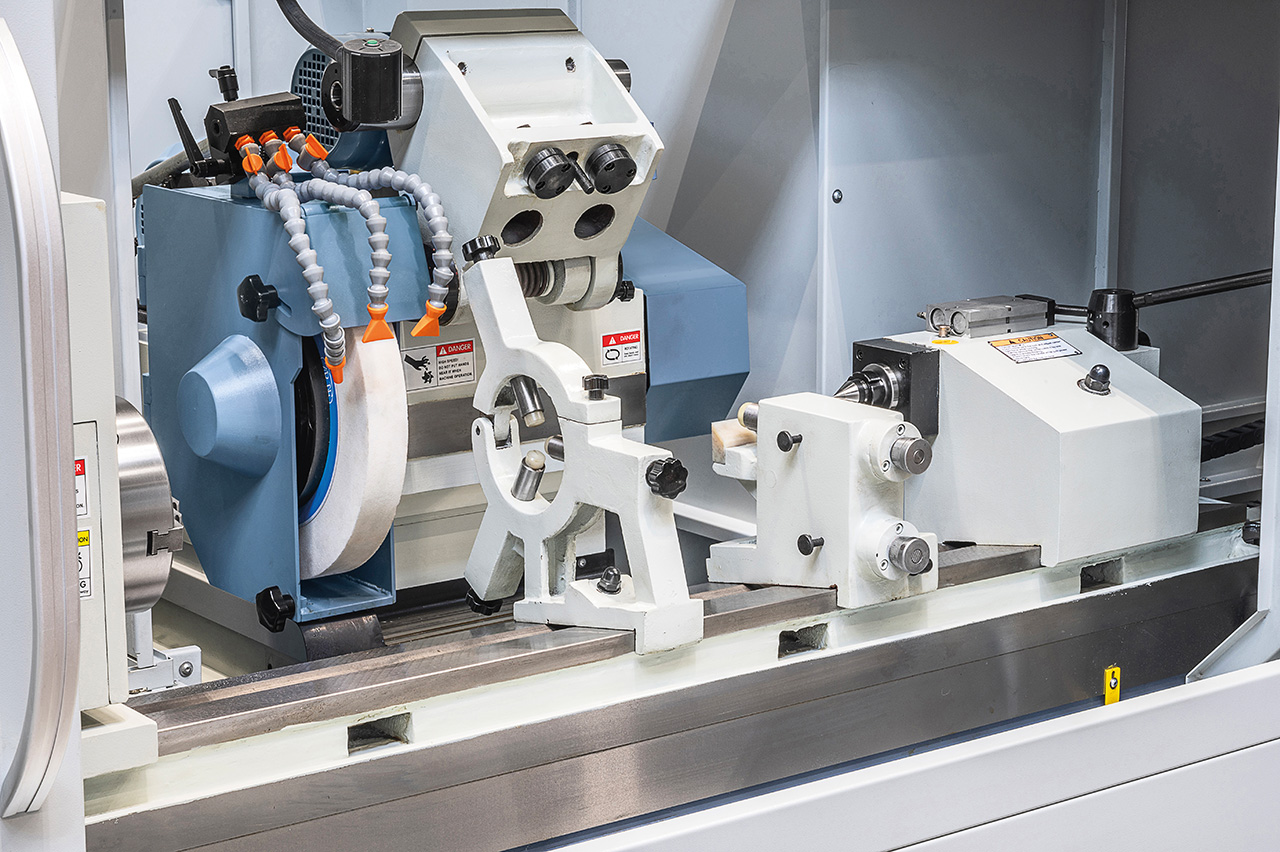

Präzise ausgerichteter Spindelkopf und stabiler Schleifspindelstock zur Erzielung von bestmöglichen Bearbeitungsergebnissen bei den verschiedensten Schleifvorgängen
Durch die starken Verrippungen und großzügig dimensionierten Wandungen ist das Maschinenuntergestell relativ unempfindlich gegenüber Temperaturschwankungen und Verformung
Doppelseitig gelagerte Schleifspindel mit dreisegmentierten, nachstellbaren Flächengleitlagern
Die Hauptspindel ist hydrodynamisch gelagert, d.h. durch den Ölfilm entsteht kein Kontakt zwischen Lager und Spindel
Stufenlos einstellbare Vorschübe mit wahlweise vorwählbarer Haltezeit am Ende jeder Tischbewegung
Präzisionsgeschliffene und handgeschabte Führungsbahnen in der x-Achse, Linearführung in der y-Achse
Tischlängsführung und Schleifspindelstockquerführung, je eine V- und Flachführung
Servoantriebe in der x- und z-Achse, Arbeitstisch verfährt über präzise Kugelumlaufspindel

Produkt-Spezifikationen

Spitzenweite	1500 mm
Spitzenhöhe	180 mm
Außenschleifdurchmesser	8 - 320 mm
Max. Werkstückgewicht	150 kg

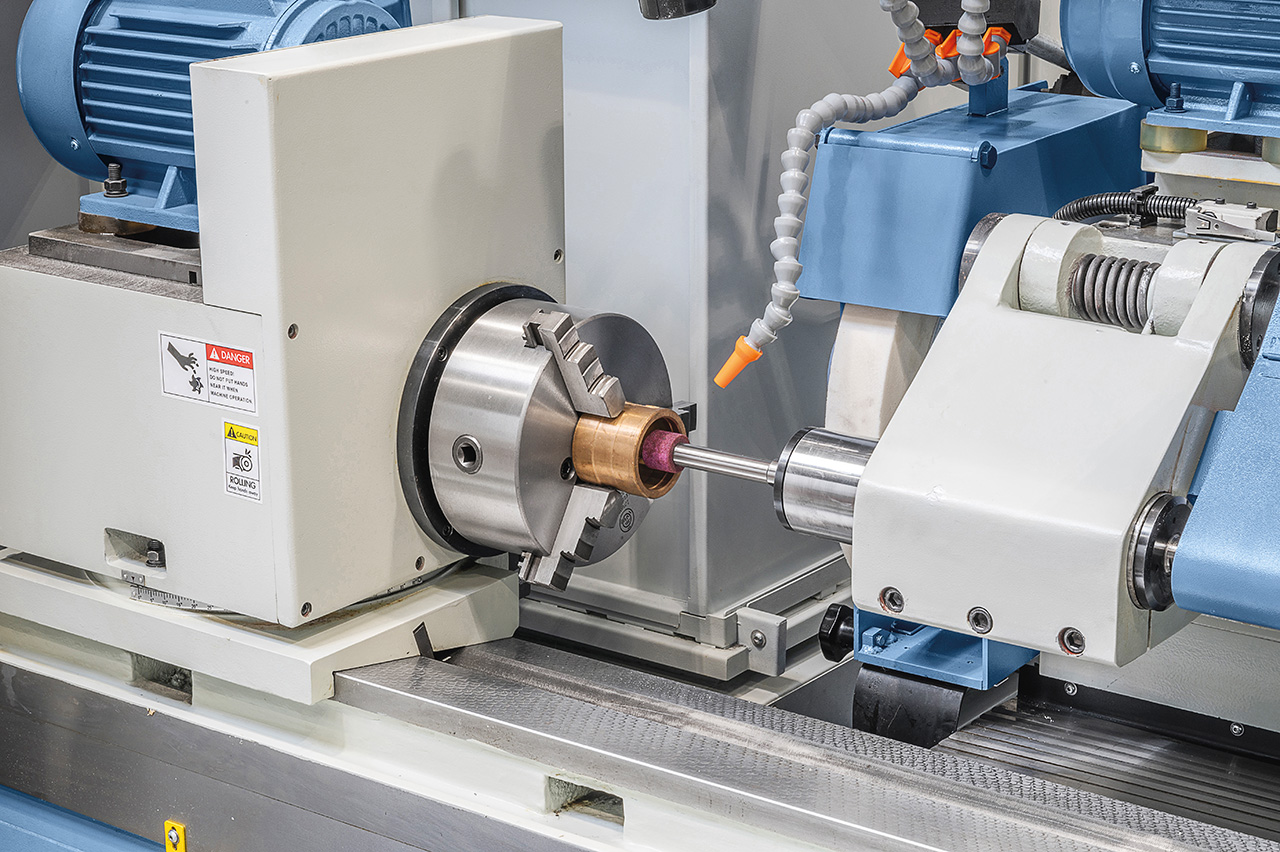

Innenschleifdurchmesser mit Lünette	35 - 100 mm
Innenscheifdurchmesser ohne Lünette	30 - 100 mm
Innenschleiftiefe max.	125 mm
Tischschwenkbereich max.	-2° bis +9°
Tischlängsbewegung max.	1700 mm
Tischvorschub	0,1 - 6 m/min

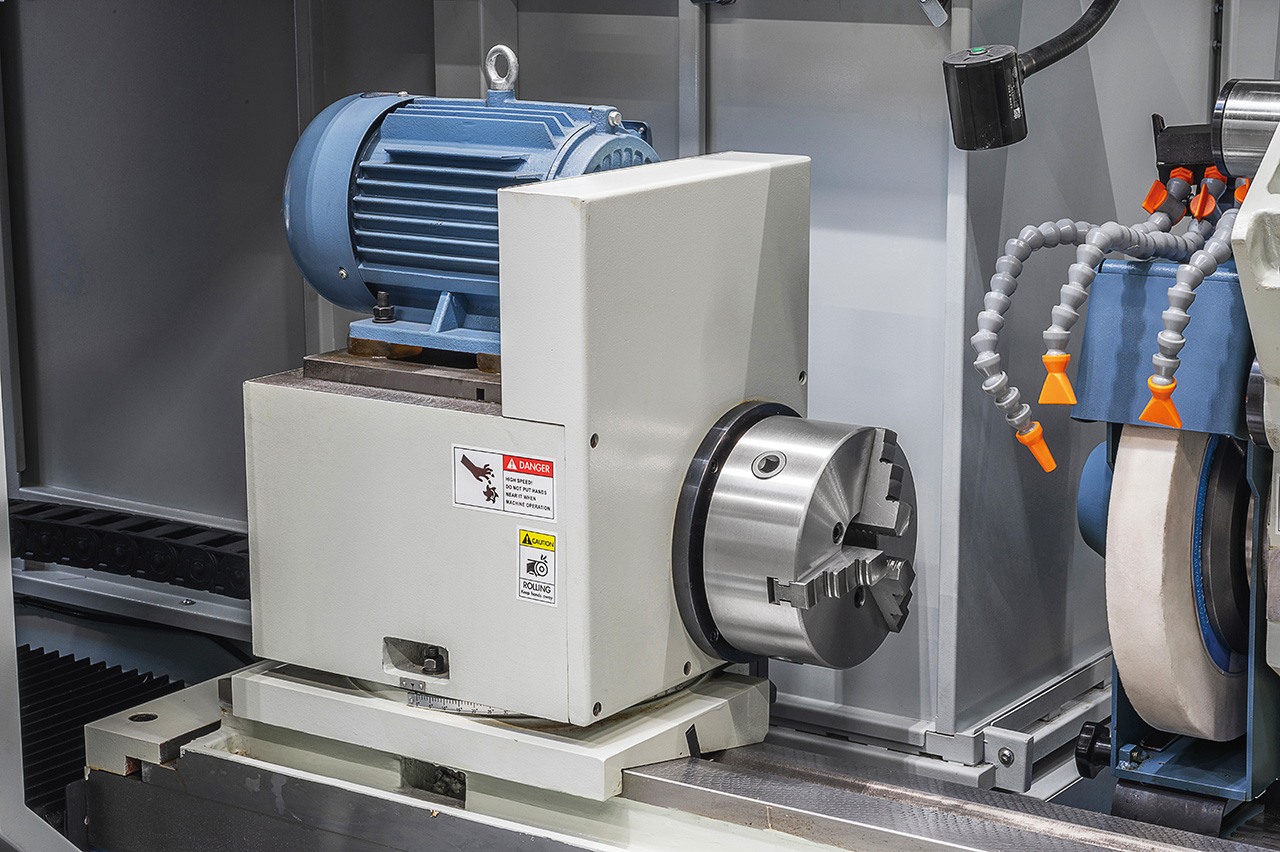

Spindelstock
Spindeldrehzahl, stufenlos	25 - 500 U/min
Spindelkonus	MK 4
Schwenkbereich Arbeitsspindel	+90°

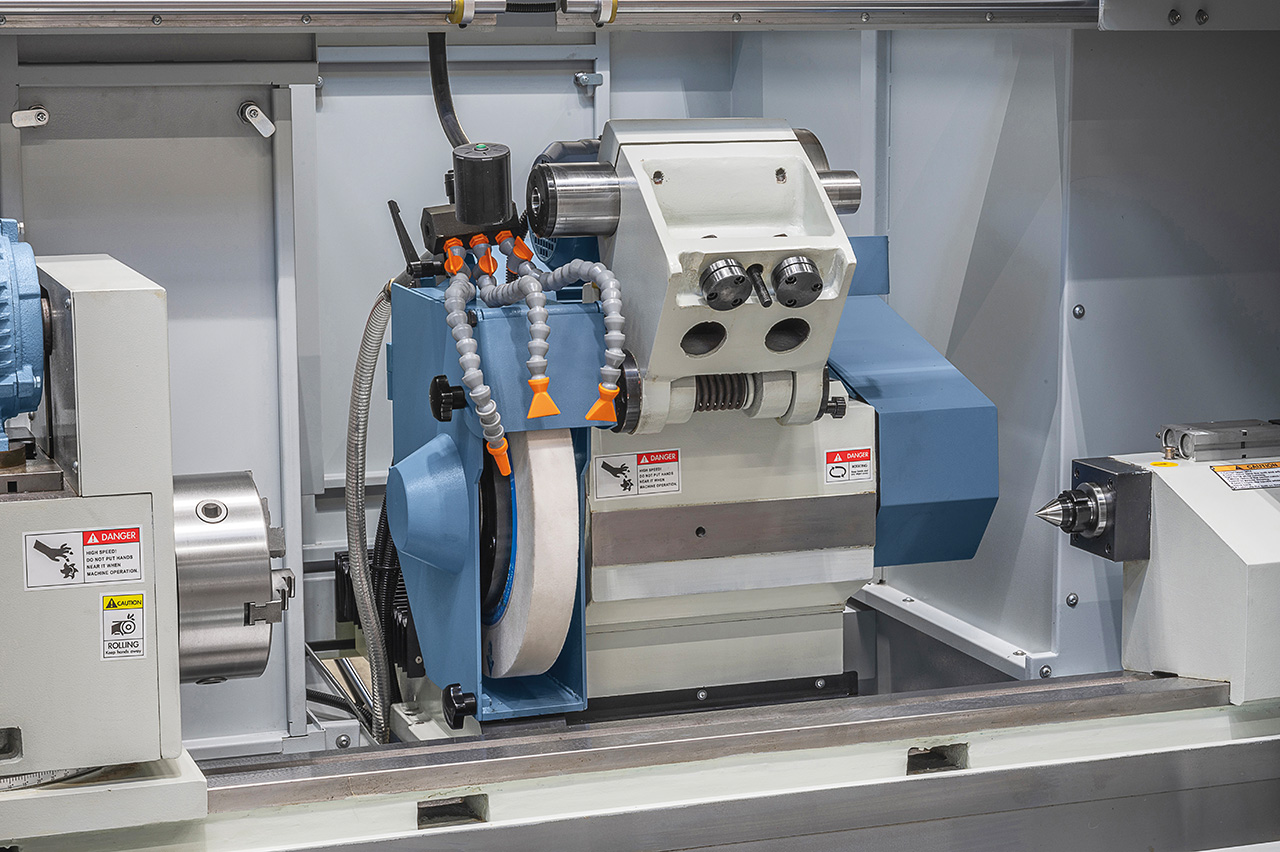

Schleifspindelstock
Schleifscheibengröße	400 x 50 x 203 mm
Schleifspindeldrehzahl	2140 U/min
Innenschleifspindeldrehzahl	10000 U/min
Schwenkbereich Schleifspindelstock	-10°
Verfahrweg des Schleifkopfes	250 mm
Skalenteilung	0,001 mm

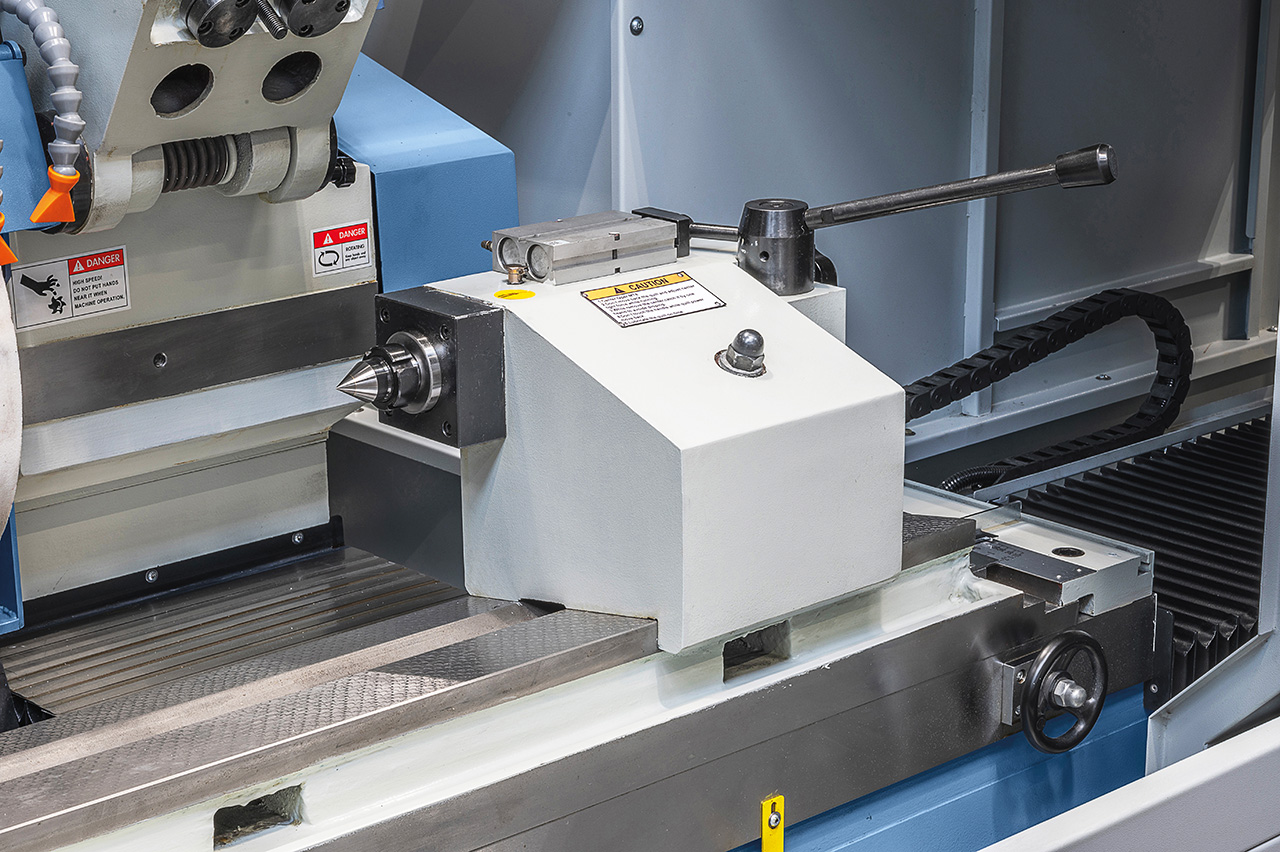

Reitstock
Pinolenaufnahme	MK 4
Pinolenweg	30 mm
Motorleistung

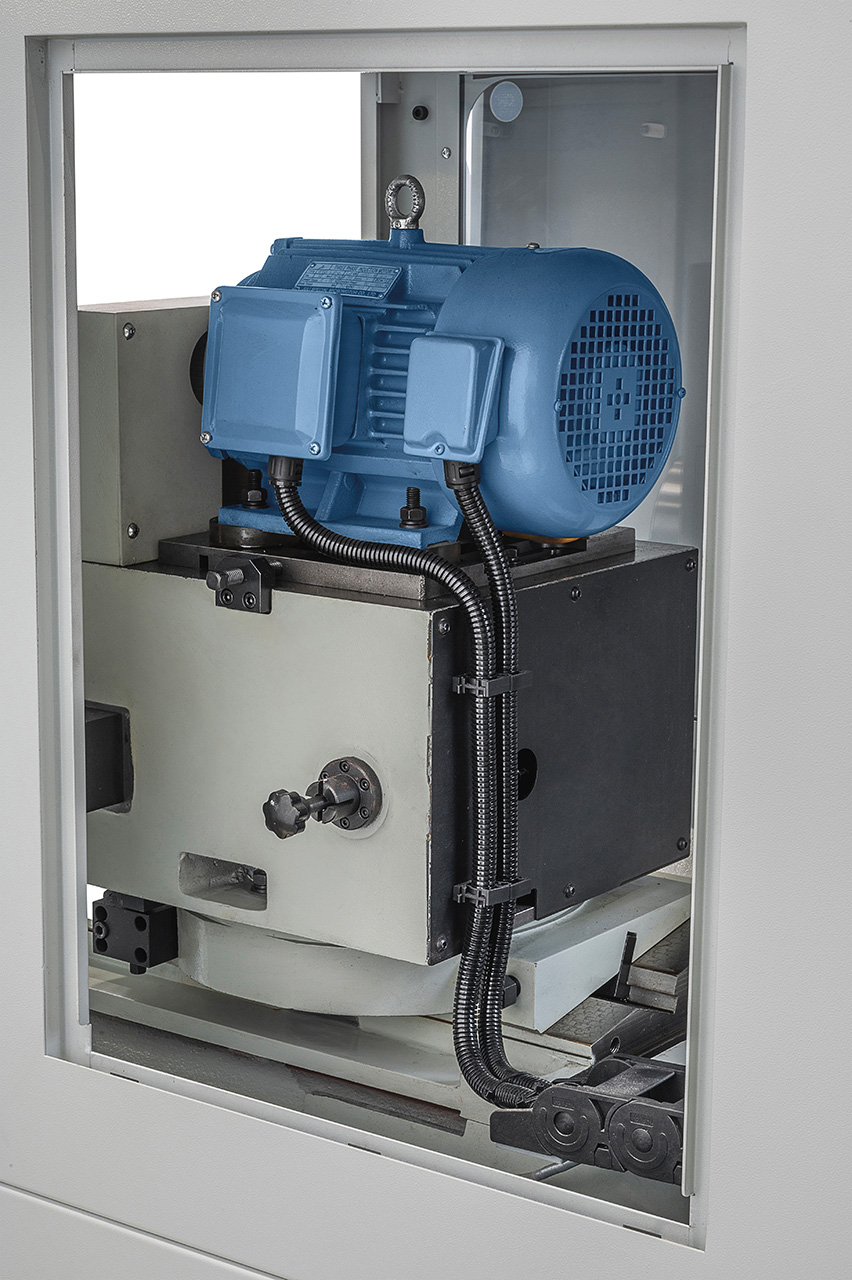

Schleifspindel	4,0 kW
Arbeitsspindel	1,5 kW
Innenschleifspindel	1,1 kW
Maschinenabmessung (B x T x H)	4910 x 2260 x 1860 mm
Gewicht ca.	4400 kg
