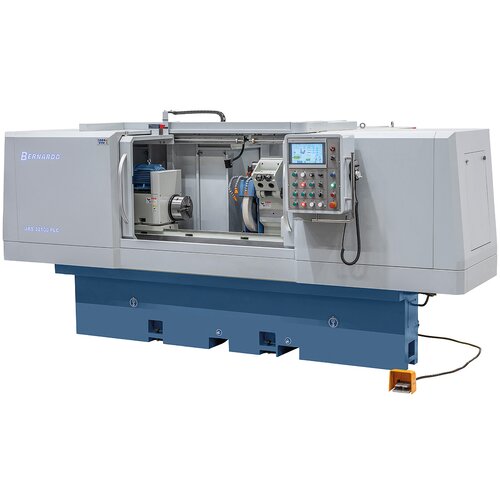

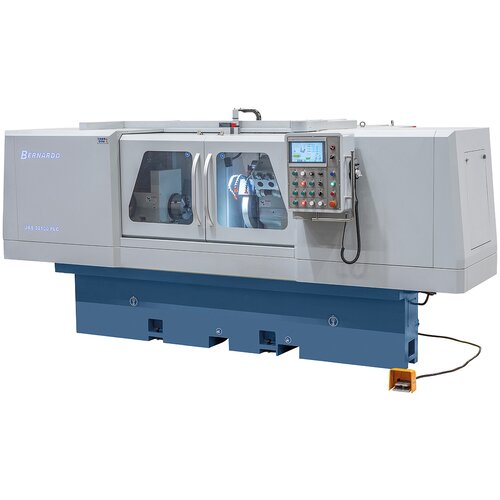

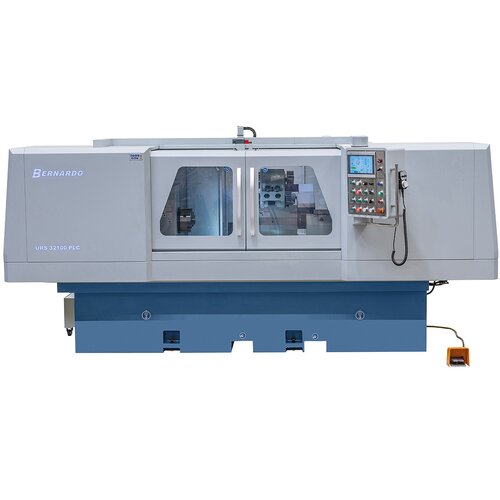

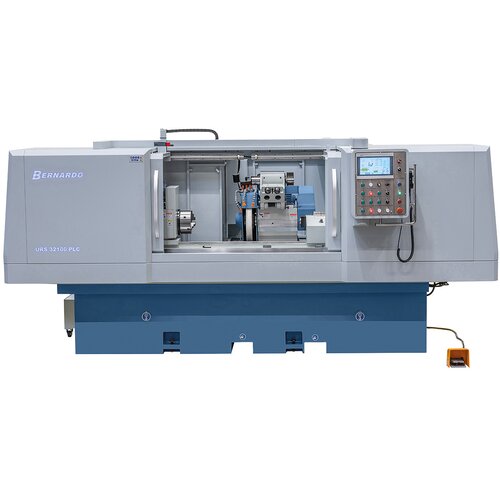

Mașină de șlefuit universală URS 32150 PLC

Art. No.: 05-1393XL2

Wishlist Comparison List

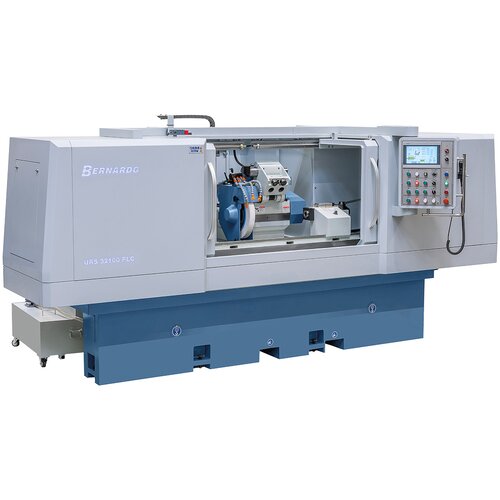

Mașina de rectificat cilindric universal URS 32150 PLC este potrivită pentru efectuarea lucrărilor de șlefuire cilindrică externă pentru piese de prelucrat cu diametrul de până la 320 mm; dispozitivul standard de șlefuire internă extinde și mai mult gama de aplicații. Acest model este utilizat în principal în ingineria mecanică, fabricarea matrițelor și sculelor, dar și în producția de serie mică.

49.440,00 EUR

incl. 20% VAT

Availability

Out of Stock

Product Properties

Folia de ulei dintre rulment și ax reduce vibrațiile la minimum, rezultând o calitate și precizie ridicate a suprafeței

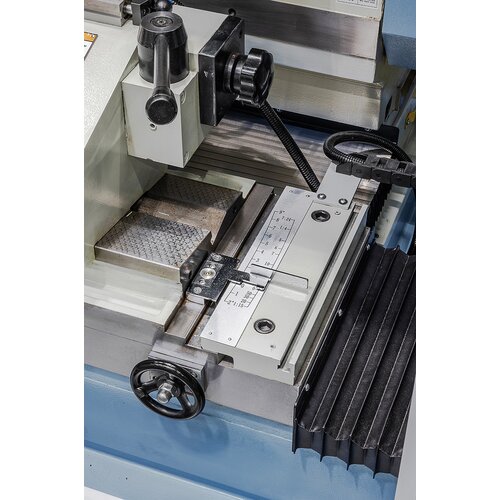

Masa cu dimensiuni generoase poate fi rotită în două direcții pentru șlefuirea conică și setată în poziția dorită folosind o scară

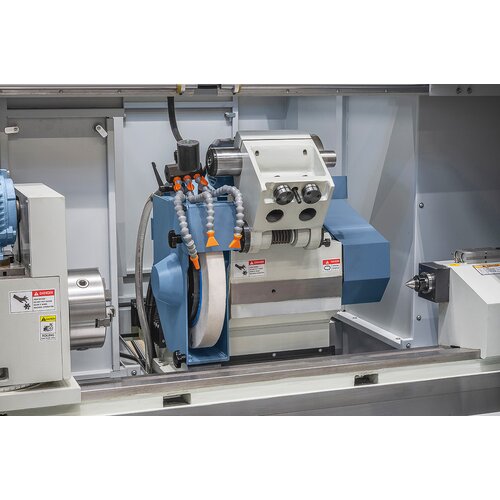

Capul axului aliniat cu precizie și capul de șlefuire robust pentru a obține cele mai bune rezultate posibile de prelucrare într-o gamă largă de procese de măcinare
Datorită nervurilor puternice și pereților generos dimensionați, baza mașinii este relativ rezistentă la fluctuațiile de temperatură și deformări
Arbore de șlefuire cu două fețe cu rulmenți glisanți reglabili cu trei segmente
Axul principal este susținut hidrodinamic, adică pelicula de ulei nu creează niciun contact între rulment și ax
Alimentări reglabile continuu cu timp de menținere opțional preselectabil la sfârșitul fiecărei mișcări a mesei
Căi de ghidare măcinate cu precizie și răzuite manual în axa x, ghidaje liniare în axa y
Ghid de lungime a mesei și ghidaj transversal al capului de șlefuire, un ghidaj V și un ghidaj plat
Servo-acționare în axele x și z, masa de lucru se deplasează prin șuruburi cu bile precise

Product Specifications

intervalul de vârf	1500 mm
înălțimea vârfului	180 mm
diametrul exterior de măcinare	8 - 320 mm
Greutatea maximă a piesei de prelucrat	150 kg

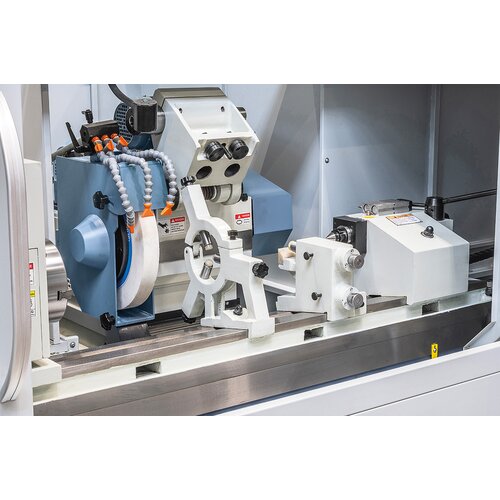

Diametru interior de șlefuire cu lunetă	35 - 100 mm
Diametrul interior al lamei fără cadru	30 - 100 mm
Adâncime internă de măcinare max.	125 mm
Gama de pivotare a mesei max.	-2° până la +9°
Mișcarea lungimii mesei max.	1700 mm
alimentator de masă	0,1 - 6 m/min

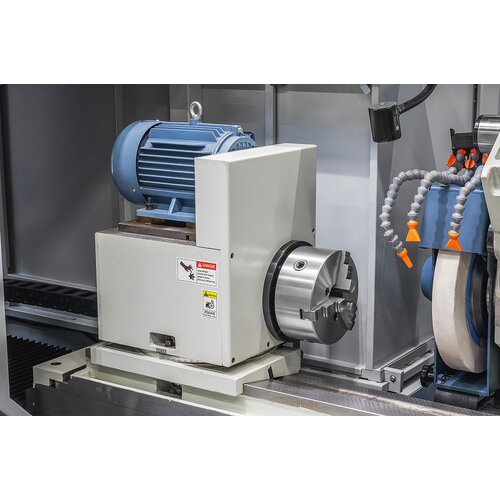

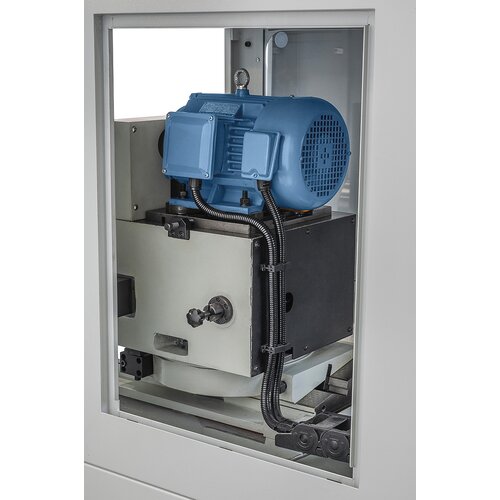

cap de cap
viteza axului, fără trepte	25 - 500 rpm
conul axului	MK 4
Gama de pivotare a axului de lucru	+90°
șlefuirea capului
dimensiunea roții de șlefuit	400 x 50 x 203 mm
viteza axului de măcinare	2140 rpm

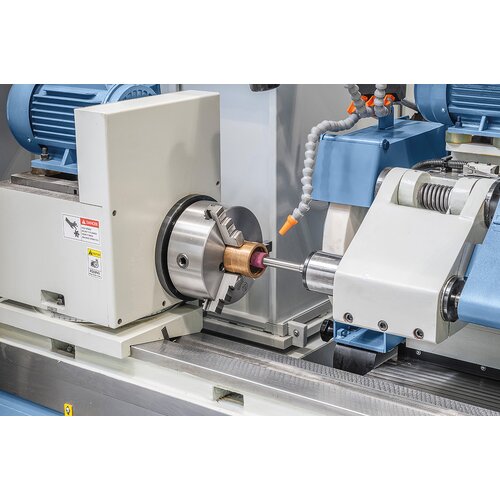

viteza internă a axului de măcinare	10000 rpm
Gama pivotantă pentru șlefuire	-10°
Cursa capului de șlefuire	250 mm
Diviziunea scalei	0,001 mm

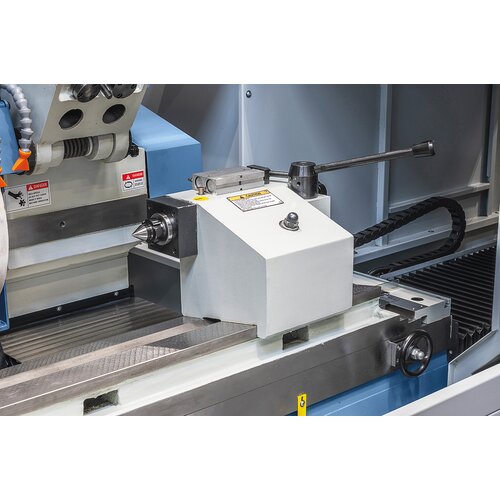

coadă
Închidere de pinolenaj	MK 4
Pinolenweg	30 mm
puterea motorului
ax de măcinare	4,0 kW
Arbore de lucru	1,5 kW
ax de șlefuire intern	1,1 kW
Dimensiunile mașinii (L x A x H)	4910 x 2260 x 1860 milimetri
Greutate aprox.	4400 kilograme
