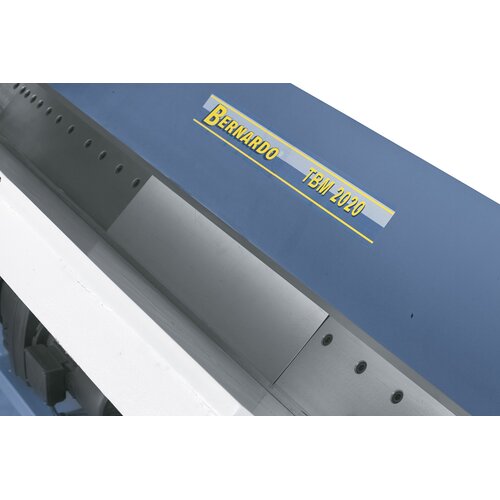

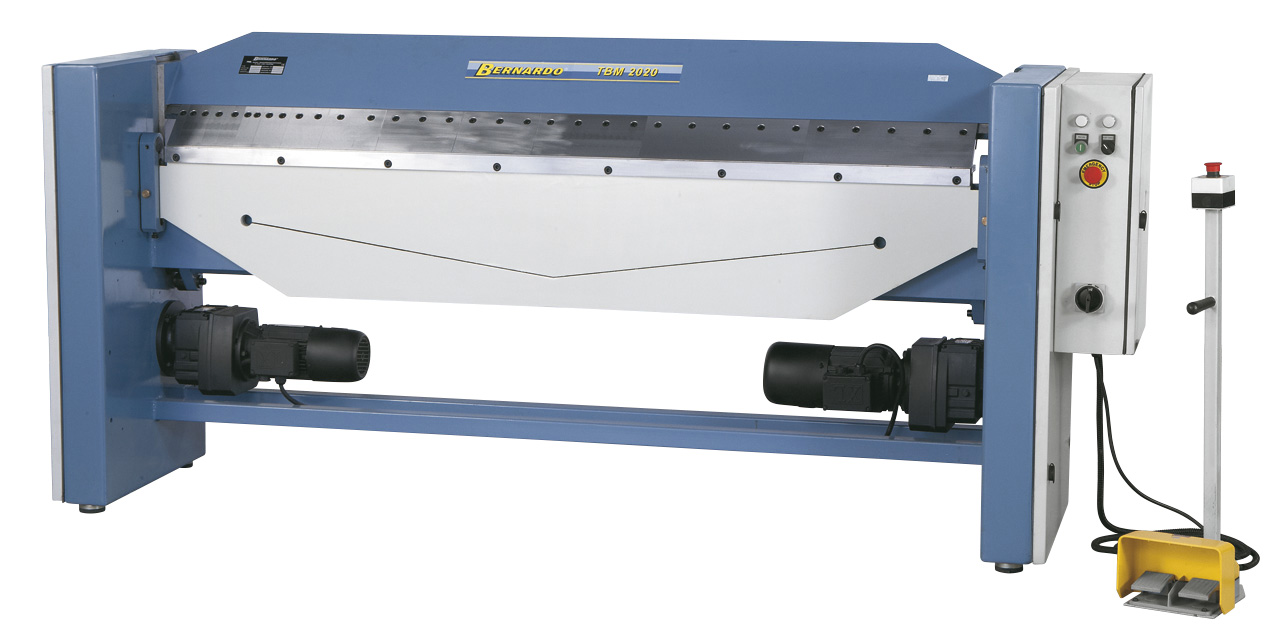

Abbildung TBM 2020

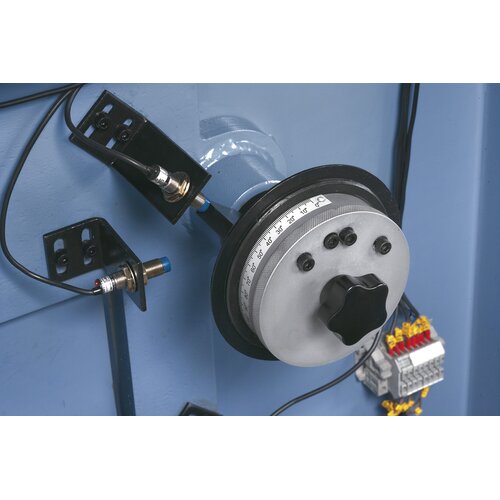

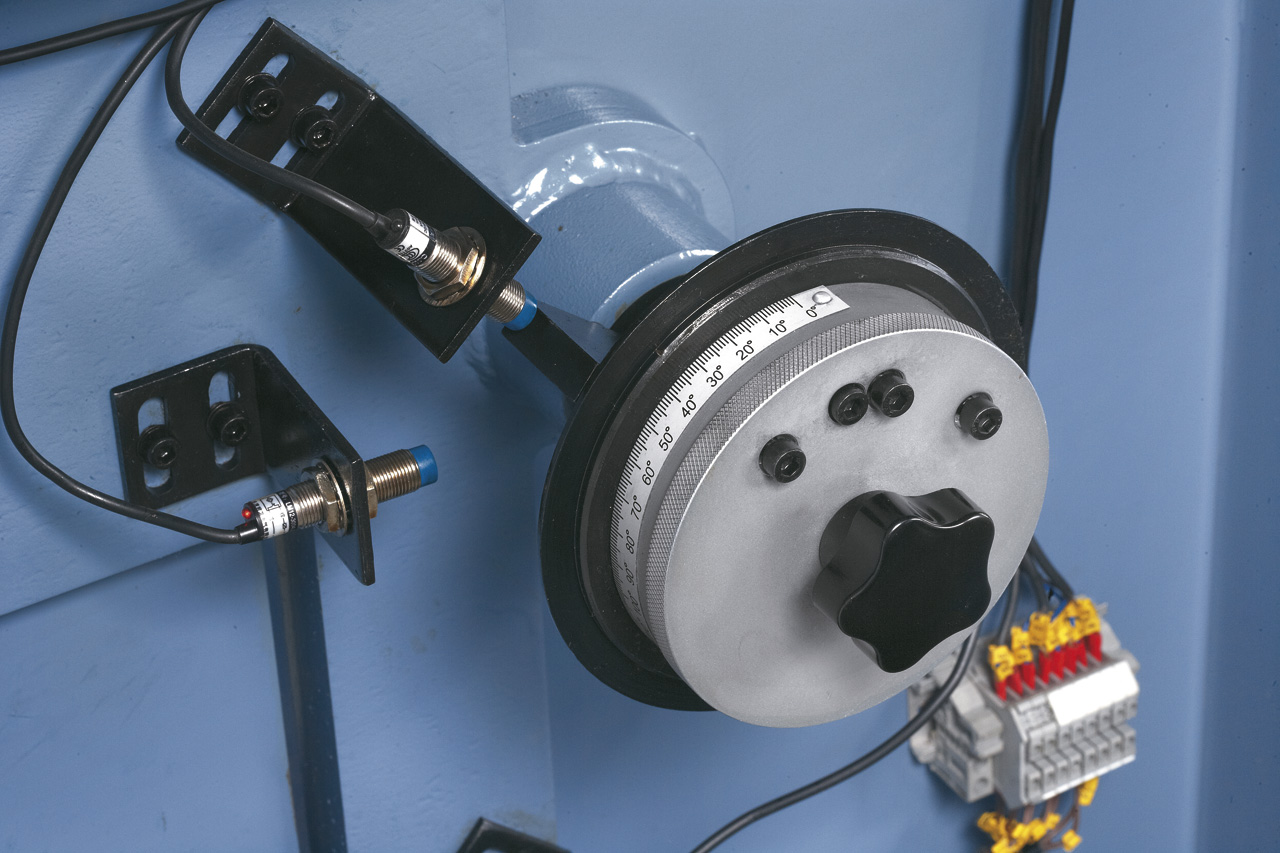

Die Einstellung des gewünschten Biegewinkels erfolgt mittels Skalenring.

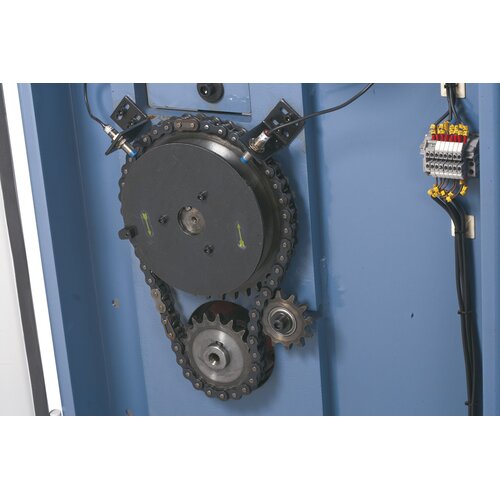

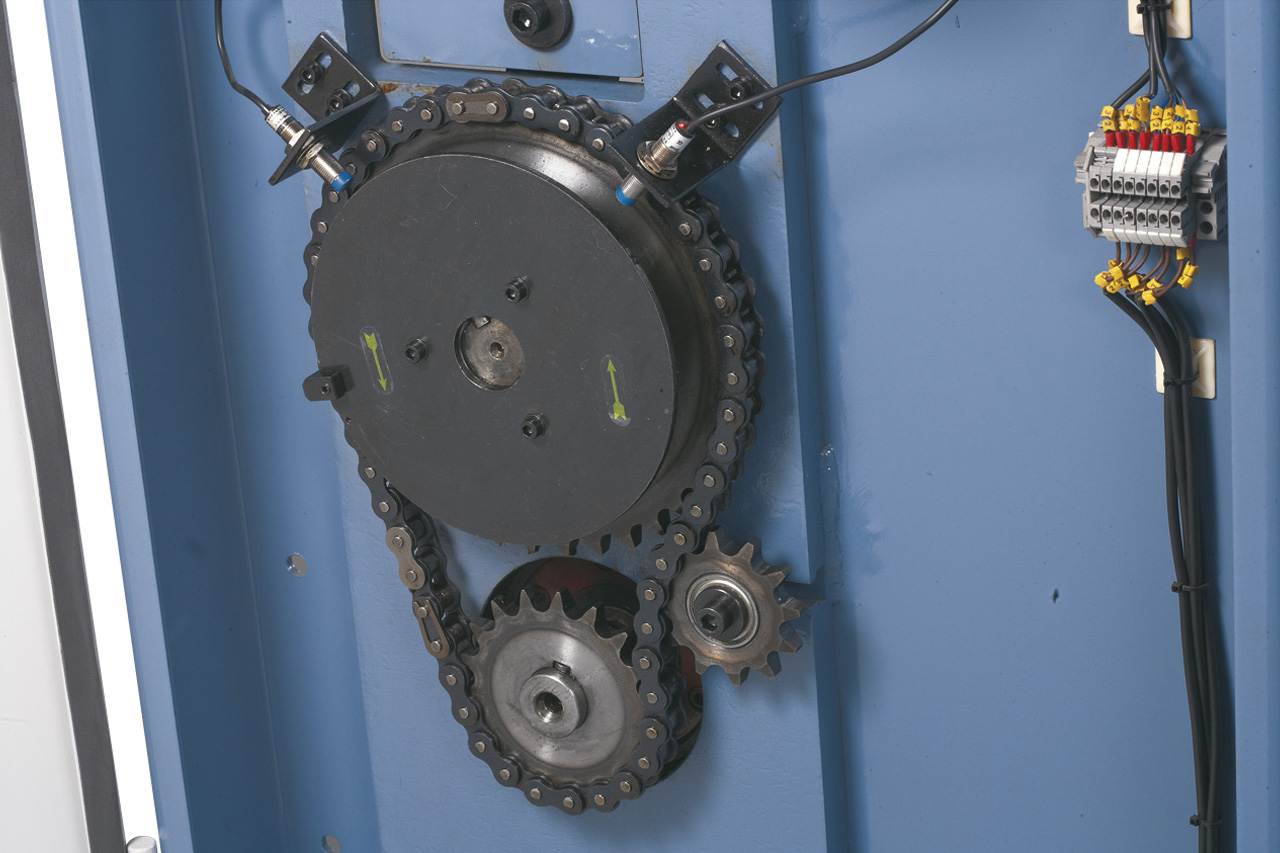

Der robuste Kettenantrieb sorgt für ein exaktes Verfahren der Oberwange und Klemmen des Werkstückes.

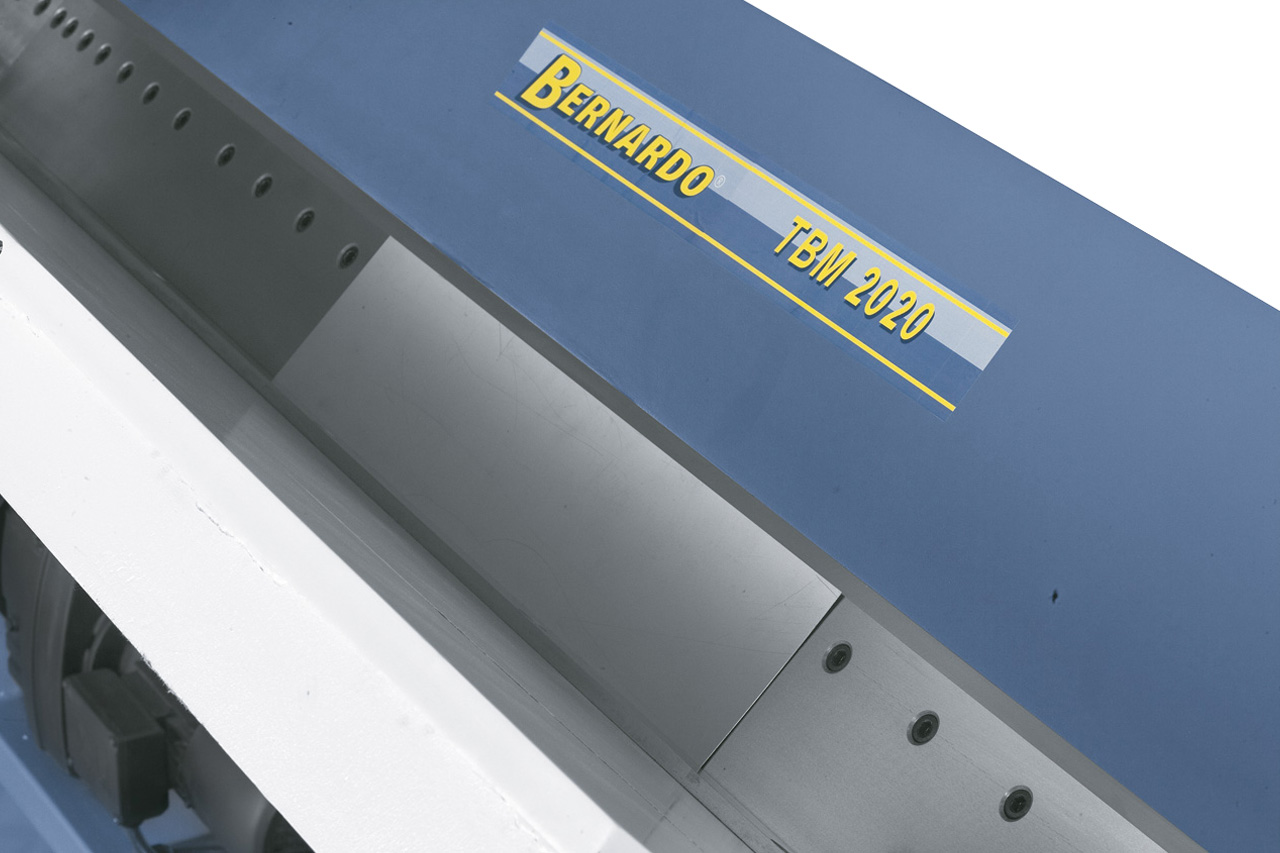

Die herausnehmbaren Segmente ermöglichen eine Vielzahl von Biegemöglichkeiten.

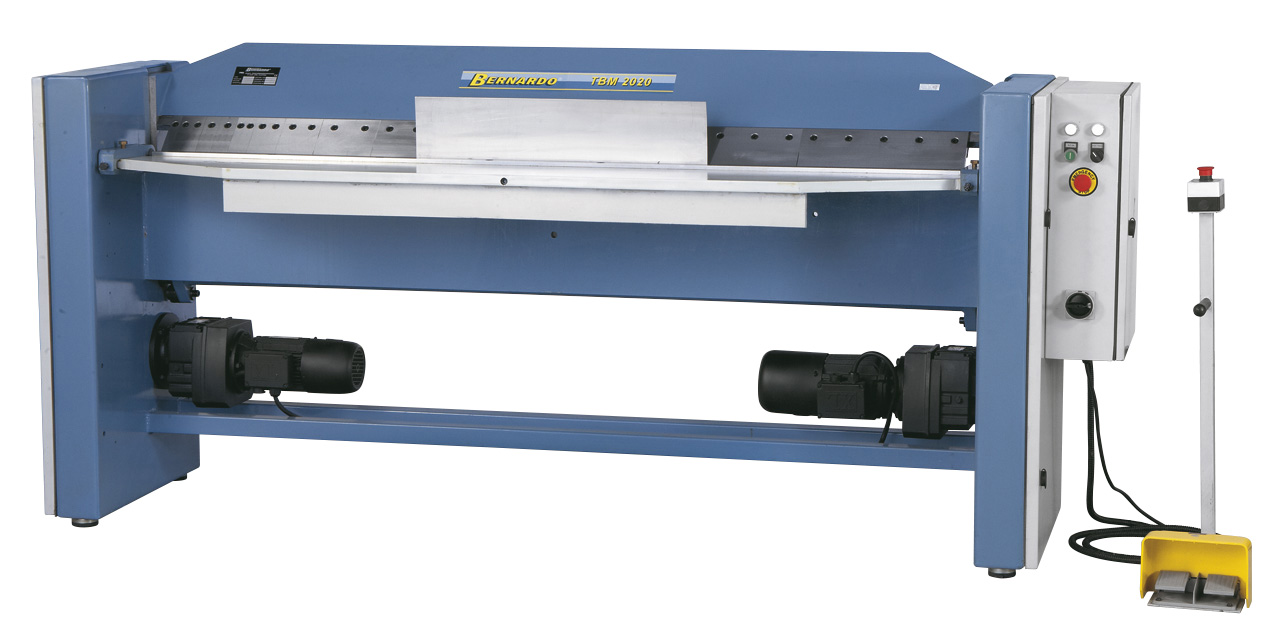

Große Öffnungsweite von 100 mm (mit Segmenten).

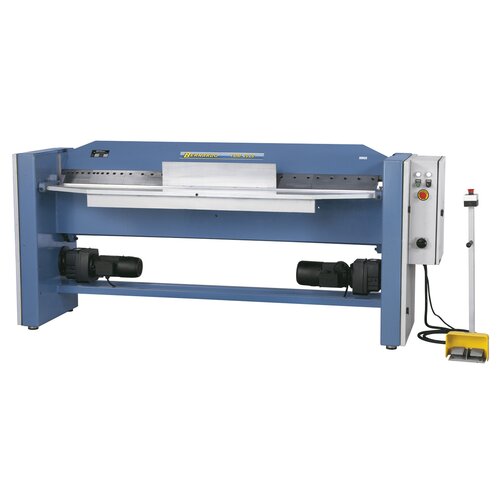

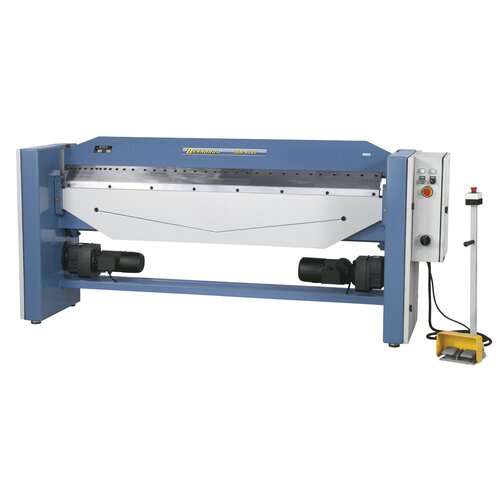

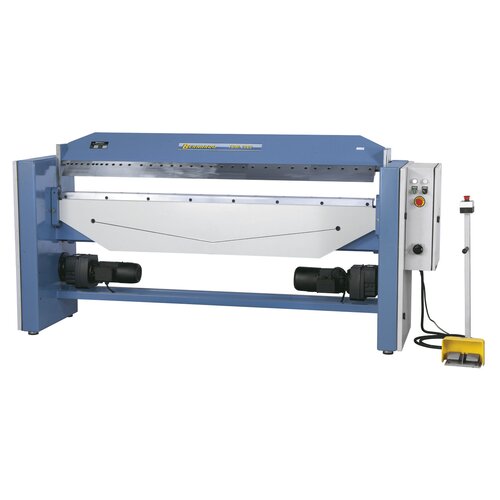

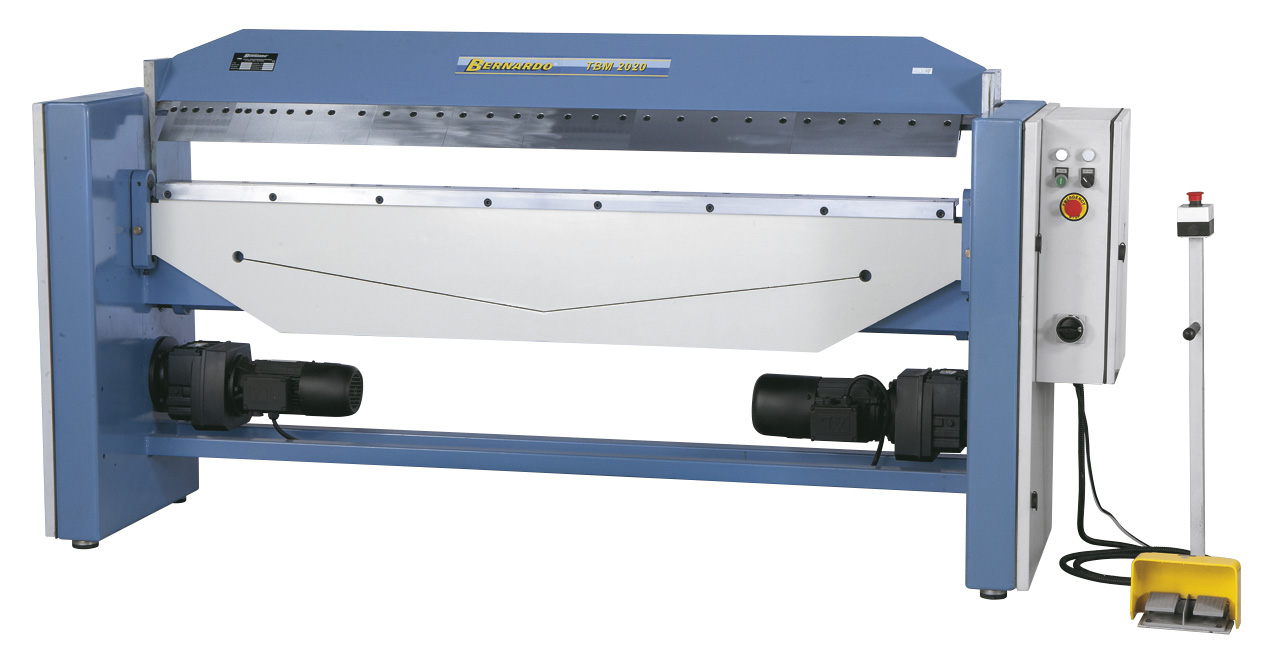

Motorische Schwenkbiegemaschine TBM 2520 *

Art.Nr.: 06-1410XL

Merkliste Vergleichsliste

13.260,00 €

inkl. 20% MWSt.

Nicht auf Lager

Bedienung mittels Fußpedal, Hände bleiben frei zum optimalen Positionieren des Bleches
Universell einsetzbare Biegemaschinen für den professionellen Einsatz
Segmentierte Oberwange für eine große Anzahl von Biegemöglichkeiten
Zustellung der Oberwange und Biegevorgang erfolgen motorisch
Skalenring zum Einstellen des gewünschten Biegewinkels
Erhöhte Sicherheit durch integrierten Not-Aus-Schalter im Fußpedal
Robuste Stahl-Schweißkonstruktion für hohe Standfestigkeit
Großdimenionierte Flachführungen für ein exaktes Verfahren der Oberwange
Optimale Kraftübertragung von den Motoren auf die Ober- bzw. Biegewange mittels Kettenantrieb

Arbeitslänge	2520 mm
Max. Blechstärke (400 N / mm²)	1,0 mm
Max. Öffnungsweite mit Segmente	100 mm
Max. Öffnungsweite ohne Segmente	130 mm
Max. Durchgangshöhe geschlossen	30 mm
Biegewinkel	0 - 135°
Arbeitshöhe	880 mm
T-Nutgröße	12 mm
Motorleistung Oberwange	0,37 kW
Motorleistung Biegewange	0,75 kW
Spannung	400 V
Breite	3180 mm
Tiefe	760 mm
Höhe	1410 mm
Gewicht ca.	1310 kg

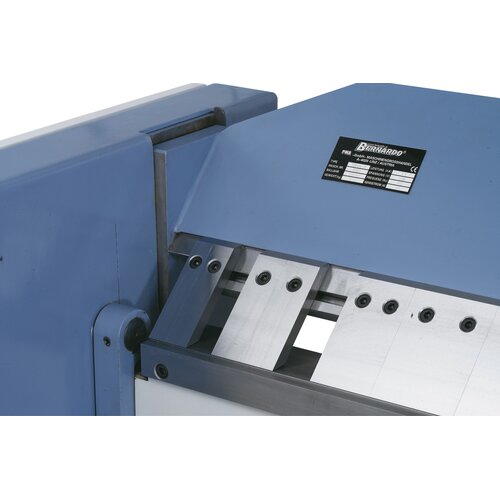

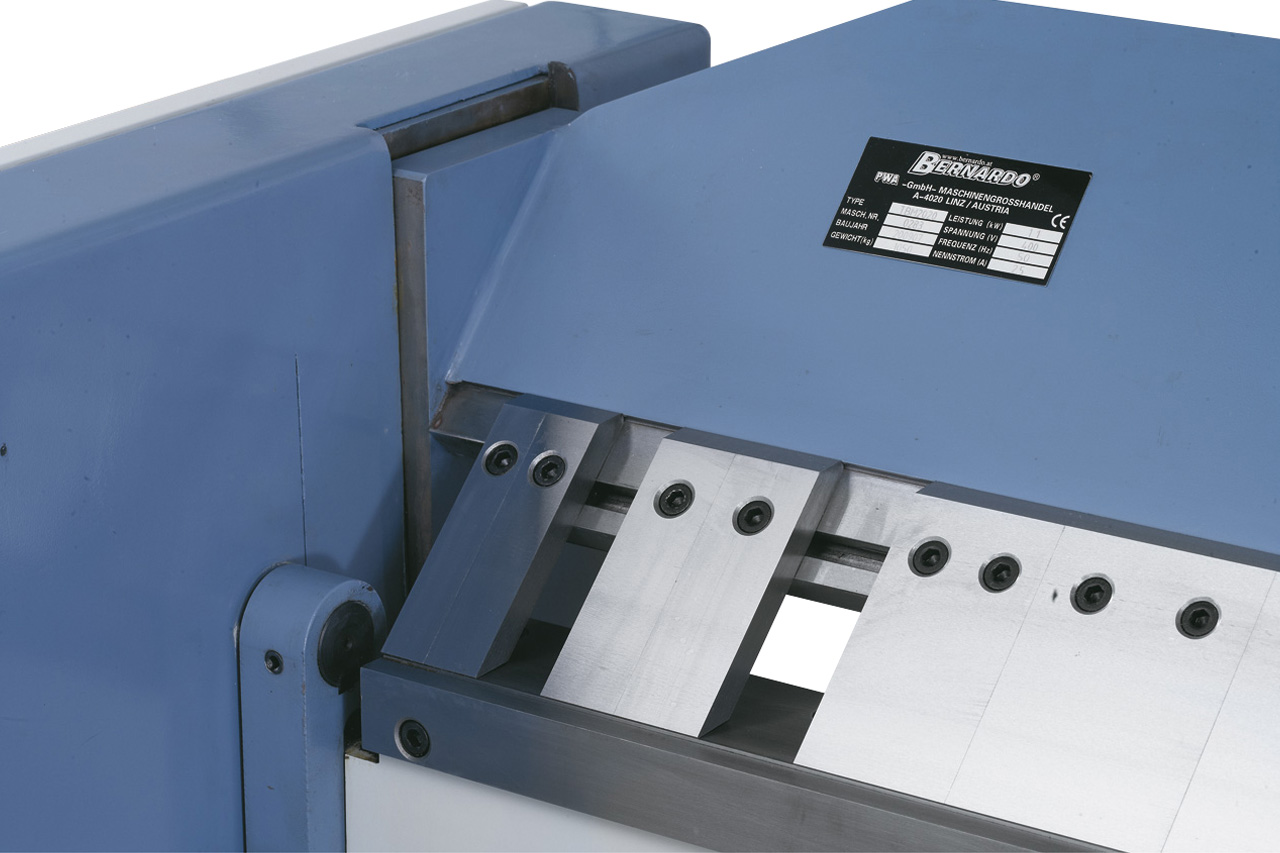

Segmentierte Oberwange
Skala für Biegewinkel
Fußpedal mit Not-Aus
Biegesegmente 25 | 30 | 35 | 40 | 45 | 50 | 75 | 100 | 100 | 150 | 200 | 200 | 270 | 400 | 400 | 400 mm
