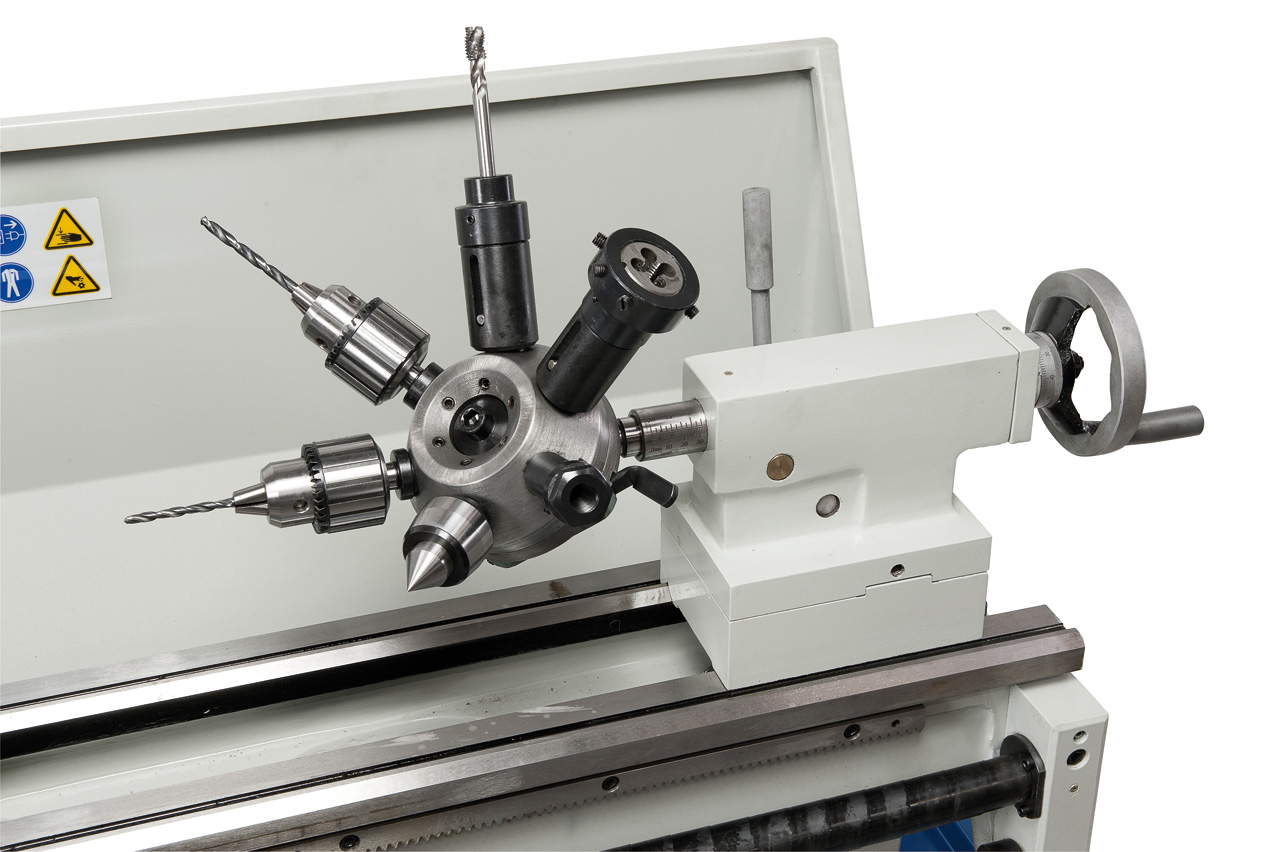

Optional lieferbar: Revolverkopf mit 6 Stationen

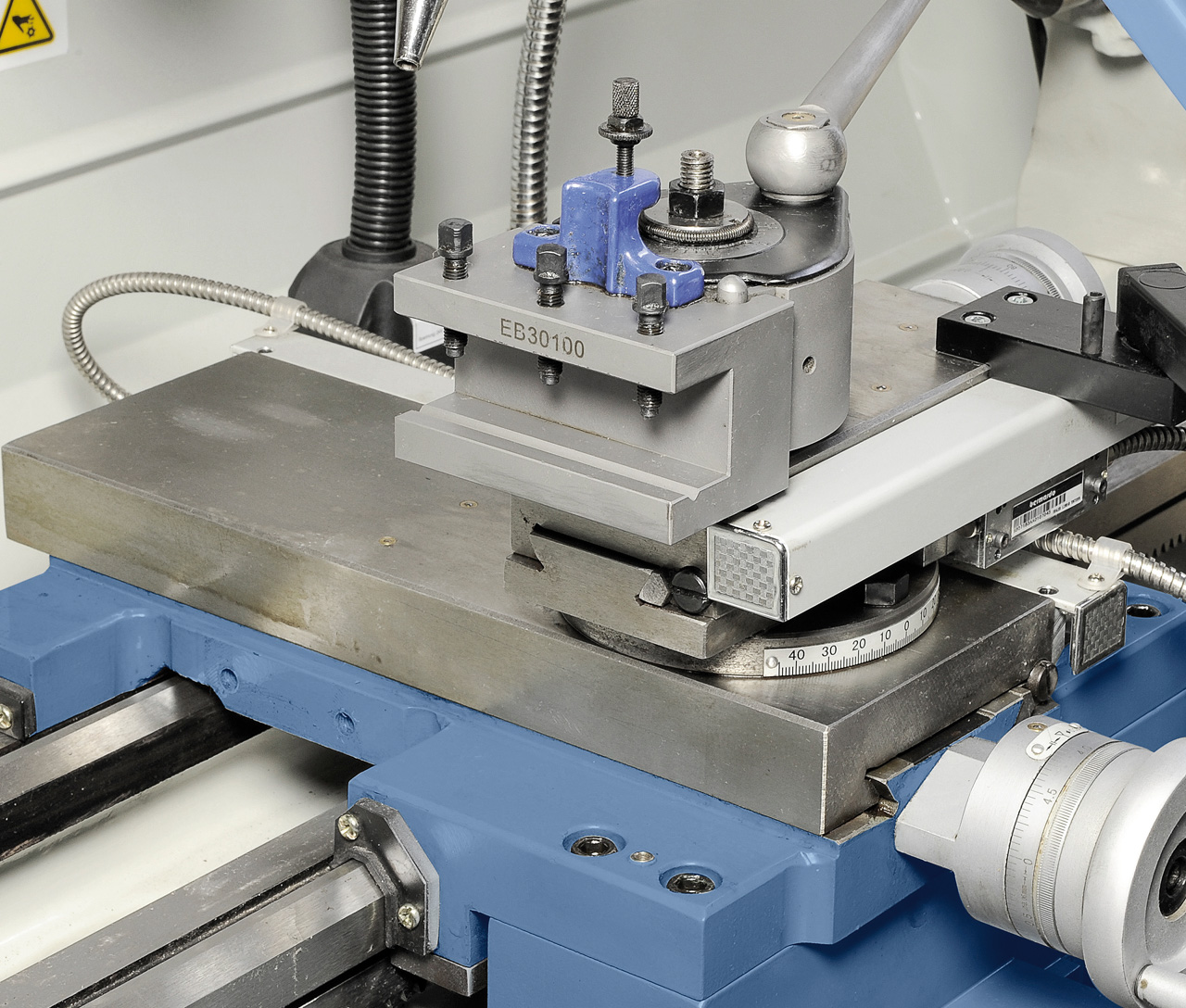

Zum rationellen Arbeiten kann die Maschine mit einem Schnellwechselstahlhalter ausgerüstet werden.

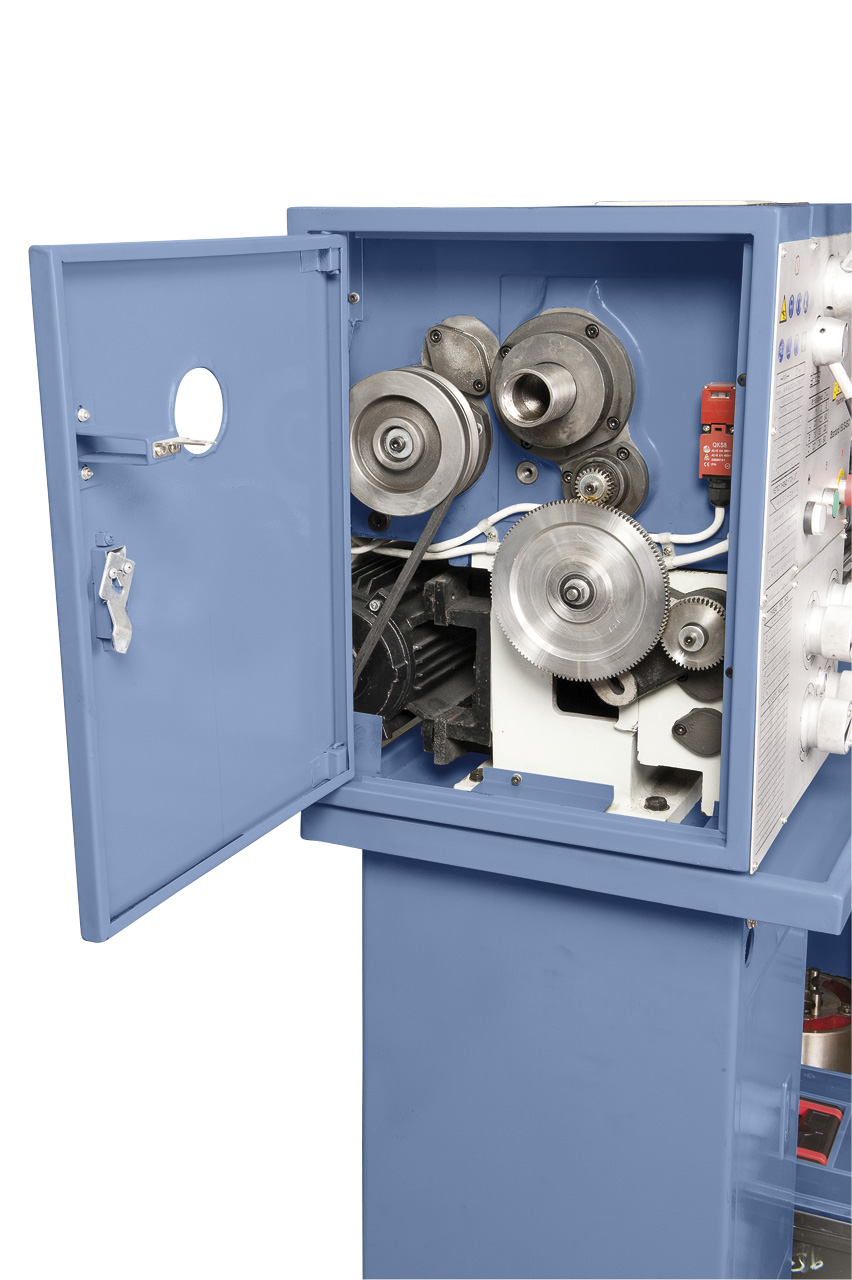

Lieferumfang komplett mit Wechselräder zum Gewindeschneiden

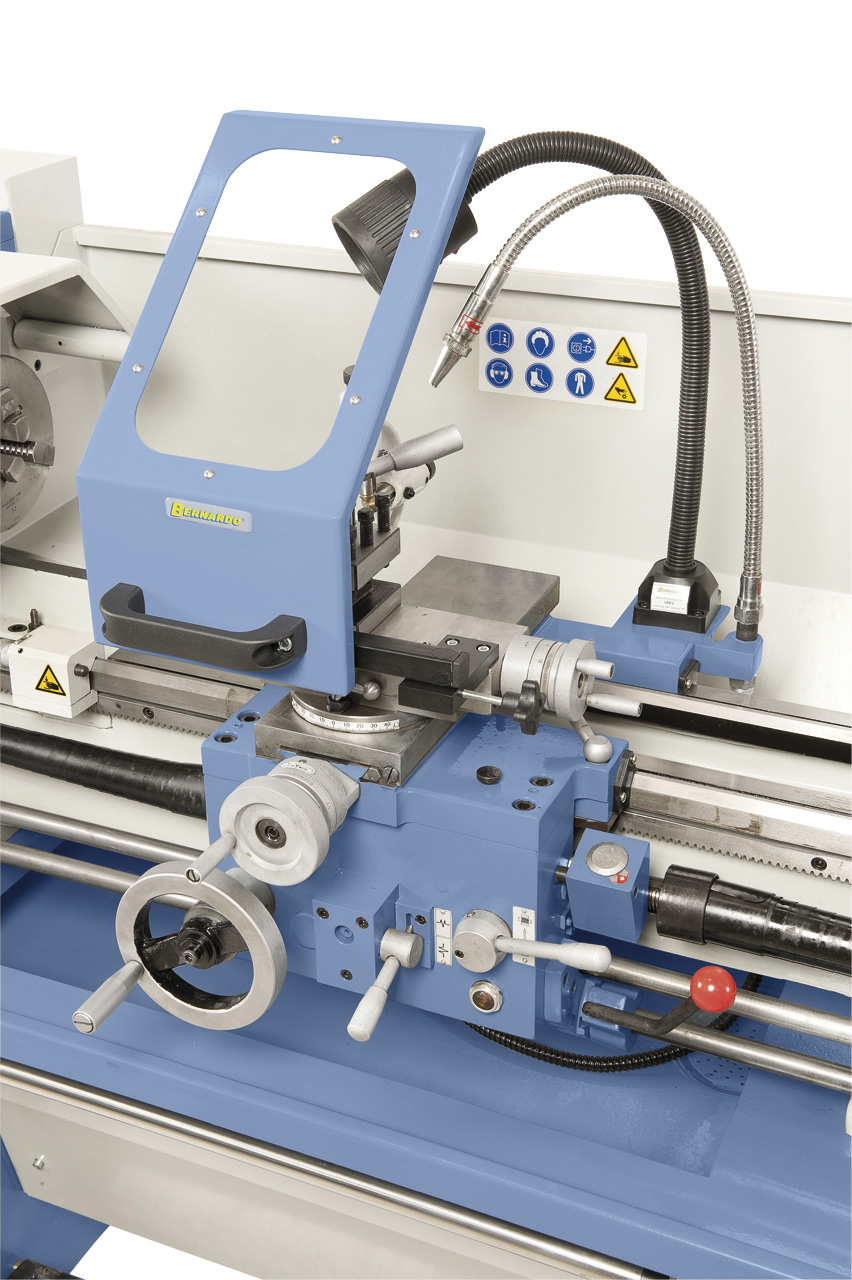

Leichtgängiger und präziser Schlitten mit Obersupport und Vierfachstahlhalter, Handräder mit einstellbarer metrischer Feinskalierung

Planscheibe 200 mm (Standard), ideal zum Spannen von asymmetrischen Werkstücken

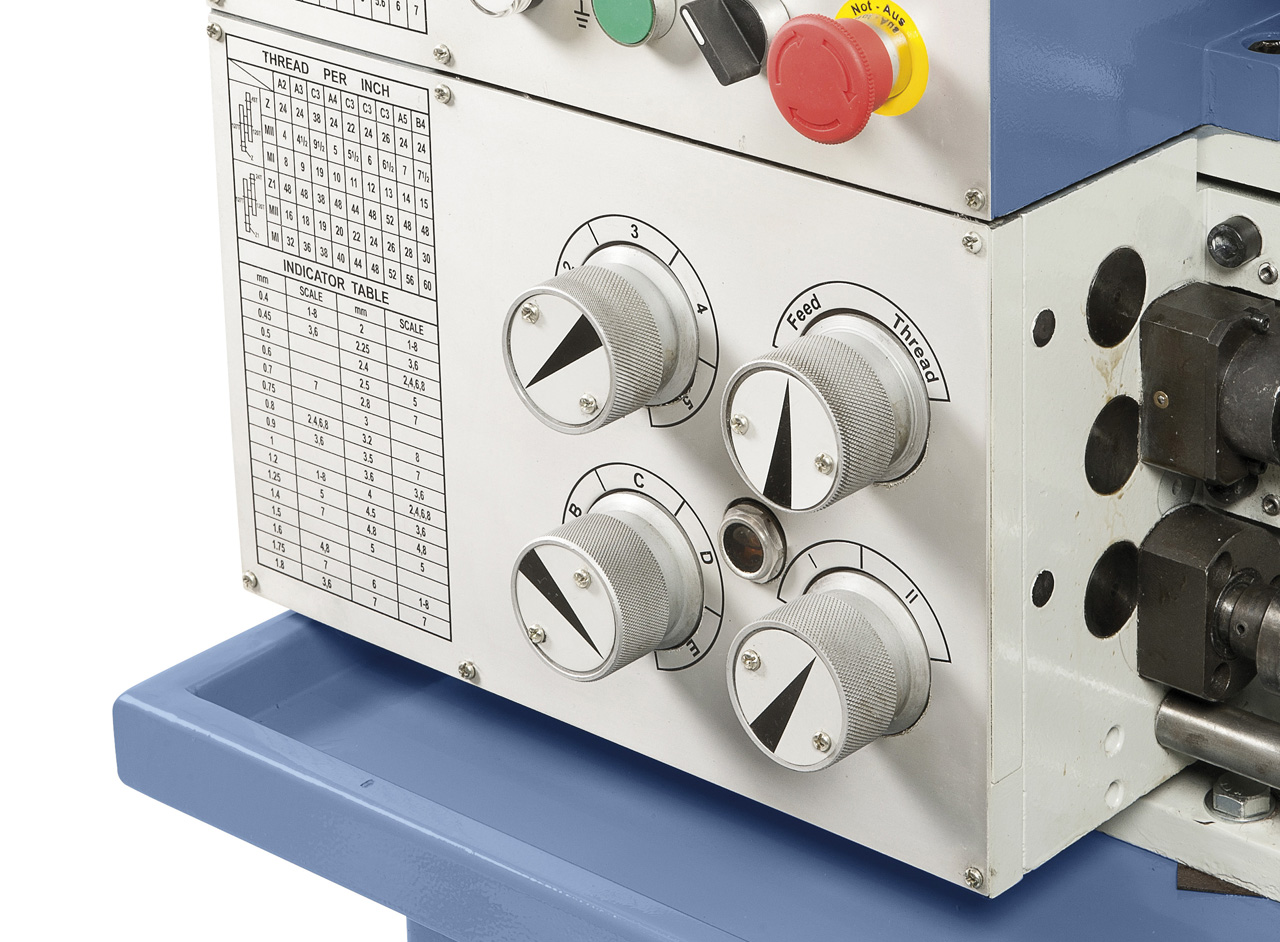

Vorschubgetriebe leicht und präzise schaltbar, im Ölbad laufend

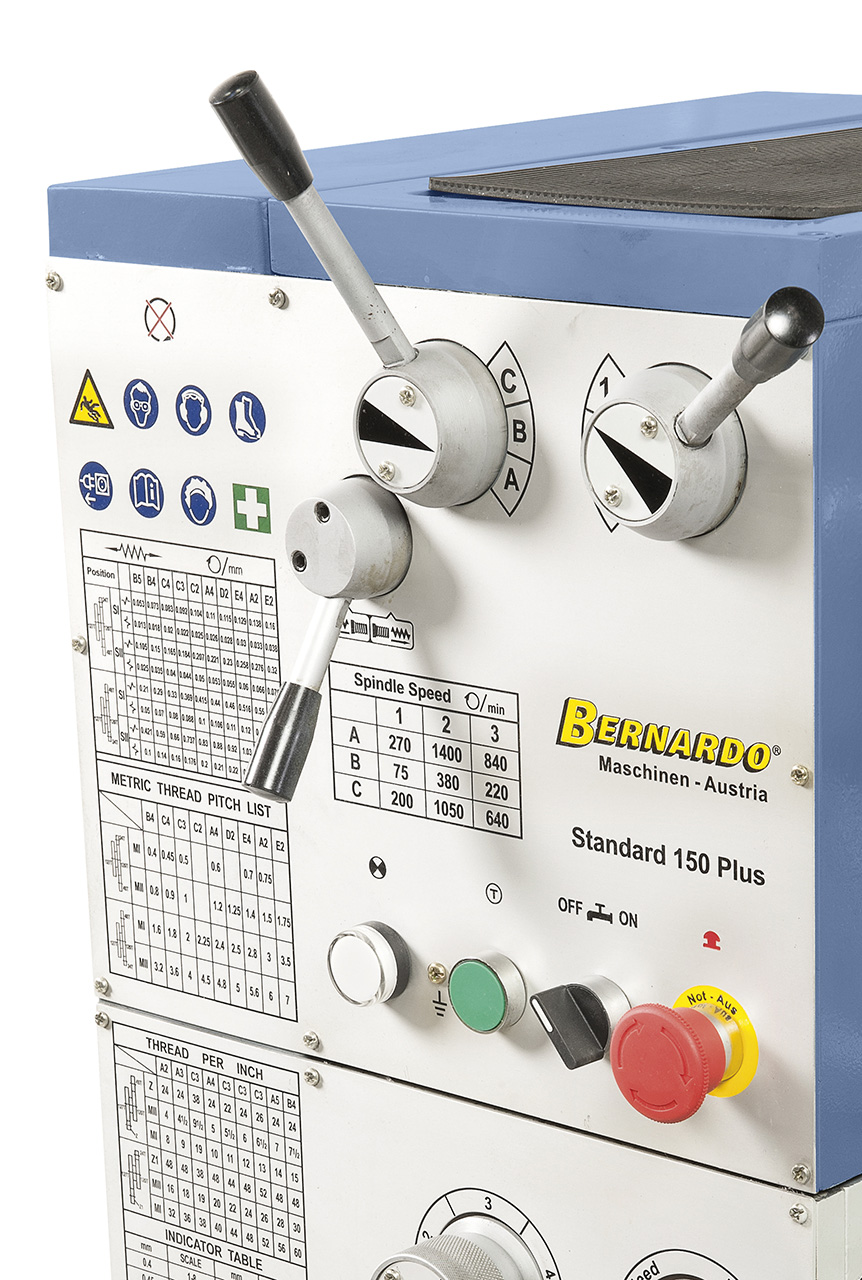

Einfache Bedienung, alle Schalt- und Bedienelemente übersichtlich am Getriebekopf angebracht

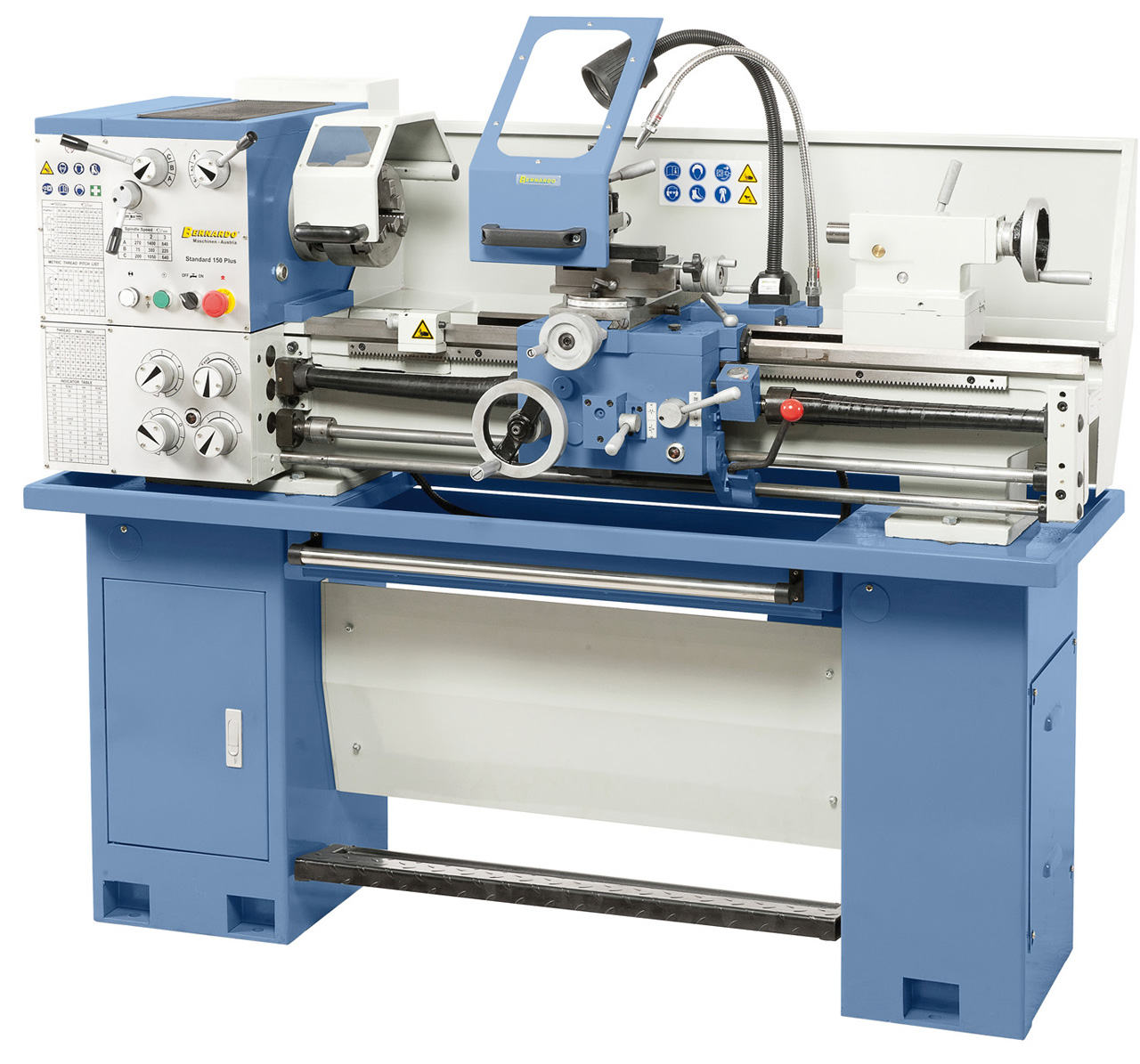

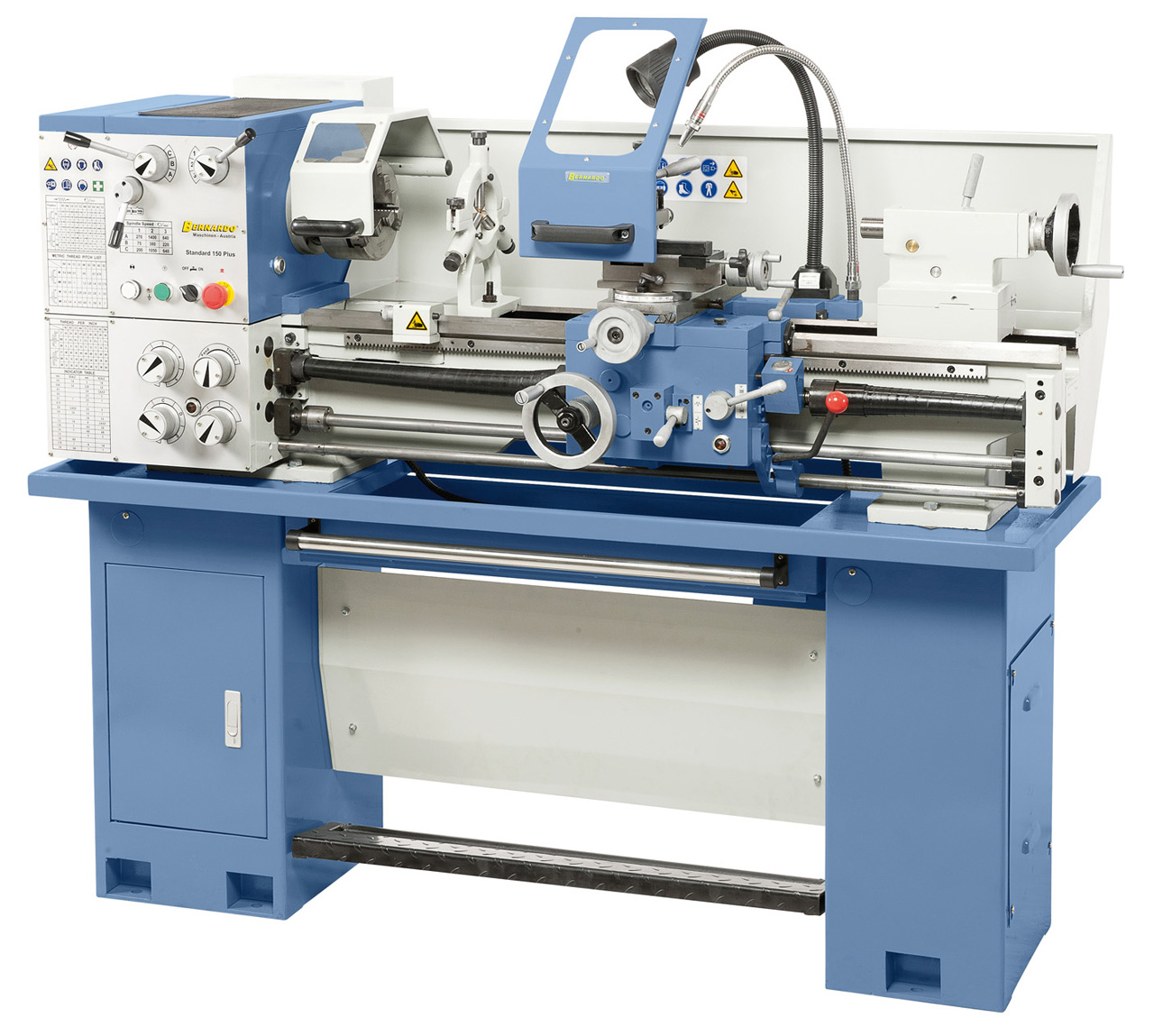

Leit- und Zugspindeldrehmaschine Standard 150 Plus *

Art.Nr.: 03-1256

Merkliste Vergleichsliste

Die kompakte Leit- und Zugspindeldrehmaschine Standard 150 Plus ist durch das optimale Preis-Leistungsverhältnis mit umfangreichen Zubehör die ideale Maschine für den ambitionierten Hobbyhandwerker. Dieses Modell verfügt zusätzlich über eine Fußbremse und eine Kühlmitteleinrichtung.

4.716,00 €

inkl. 20% MWSt.

Verfügbarkeit

Auf Lager

Lieferbar in 2-3 Werktagen

Produkteigenschaften

Sehr handliche Maschine mit Leit- und Zugspindel zum Gewindeschneiden bzw. für den automatischen Vorschub
Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen
Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
Stark verripptes Prismenbett mit induktiv gehärteter und geschliffener Bettführung
Reitstock kann zum Kegeldrehen ± 10 mm verschoben werden
Reitstock mit Einhebelklemmung, Handrad mit einstellbarer Feinskalierung (0,04 mm)
Reitstock, Spindelstock und alle Führungen sind nachstellbar
Oberschlitten mit Skalierung (0,02 mm), ± 45° drehbar

Produkt-Spezifikationen

Spitzenweite	1000 mm
Spitzenhöhe	165 mm
Umlaufdurchmesser über Bett	330 mm
Umlaufdurchmesser über Kröpfung*	430 mm
Umlaufdurchmesser über Planschlitten	180 mm
Bettbreite	180 mm
Spindelbohrung	40 mm
Spindelaufnahme	DIN 55029, D1-4
Drehzahlbereich	(9) 75 - 1400 U/min
Bereich Längsvorschübe	(40) 0,053 - 1,29 mm/U
Bereich Planvorschübe	(40) 0,013 - 0,31 mm/U
Metrische Gewinde	(32) 0,4 - 7 mm
Zollgewinde	(36) 4 - 60 Gg/1“
Pinolenweg	110 mm
Pinolenaufnahme	MK 3
Motor-Abgabeleistung S₁ 100%	1,5 kW (400 V)
Motor-Aufnahmeleistung S₆ 40%	2,2 kW (400 V)
Maschinenabmessung (B x T x H)	1600 x 700 x 1280 mm
Gewicht ca.	470 kg

* Bettlänge herausnehmbar: 220 mm

Lieferumfang

3-Backenfutter DK11-160 mm / D4
Planscheibe 200 mm / D4, nach DIN 55029
Feststehende Lünette – Durchlass diam. max. 60 mm
Mitlaufende Lünette – Durchlass diam. max. 60 mm
Aufspannscheibe 250 mm
Vierfachstahlhalter
Schutzeinrichtung bei Vierfachstahlhalter
Rutschkupplung
Mikrometerlängsanschlag

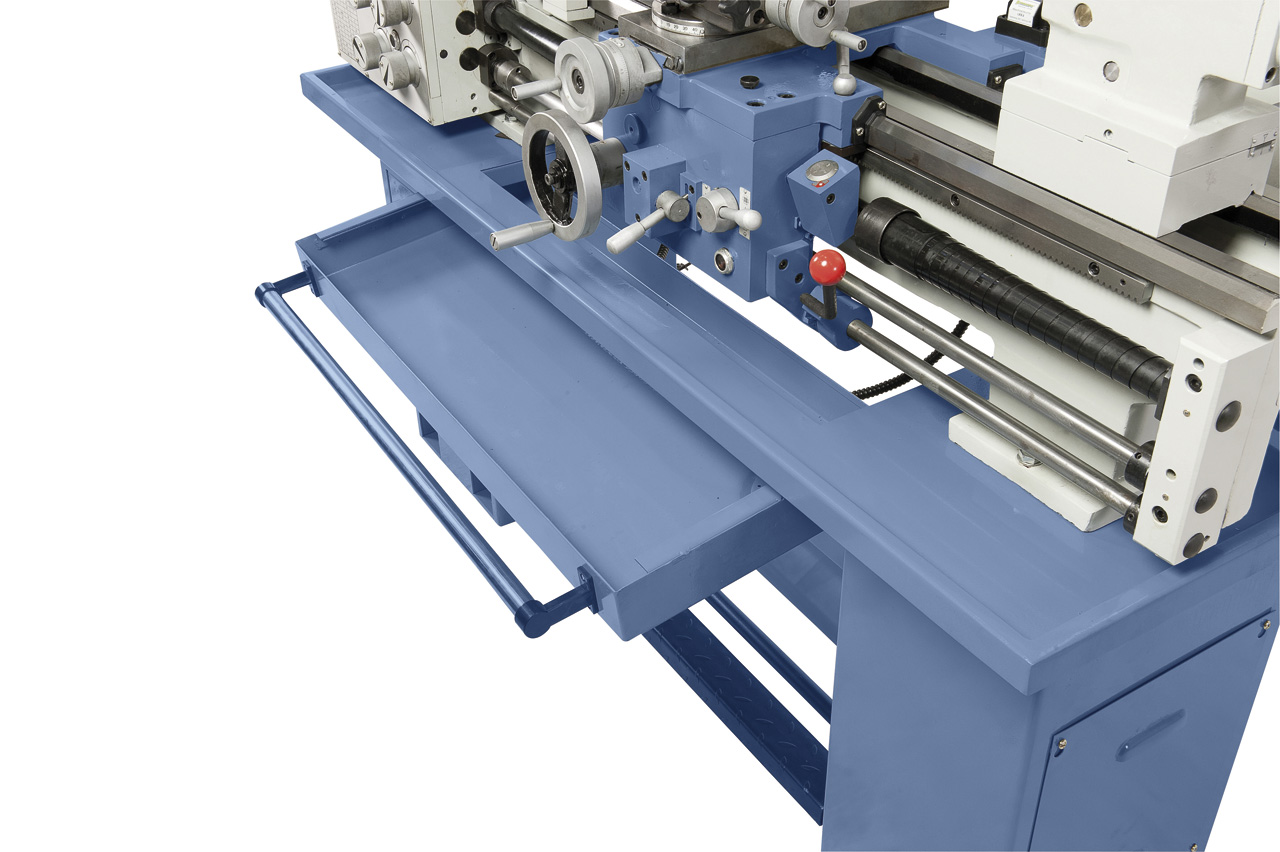

Ausziehbare Spänewanne
Spritzwand
2 Zentrierspitzen
Gewindeuhr
Reduzierhülse
LED-Maschinenleuchte
Wechselräder
Kühlmitteleinrichtung
Motor mit Magnetbremse nach CE-Norm
Fußpedal mit Bremsfunktion nach CE
Untergestell
Bedienwerkzeug
