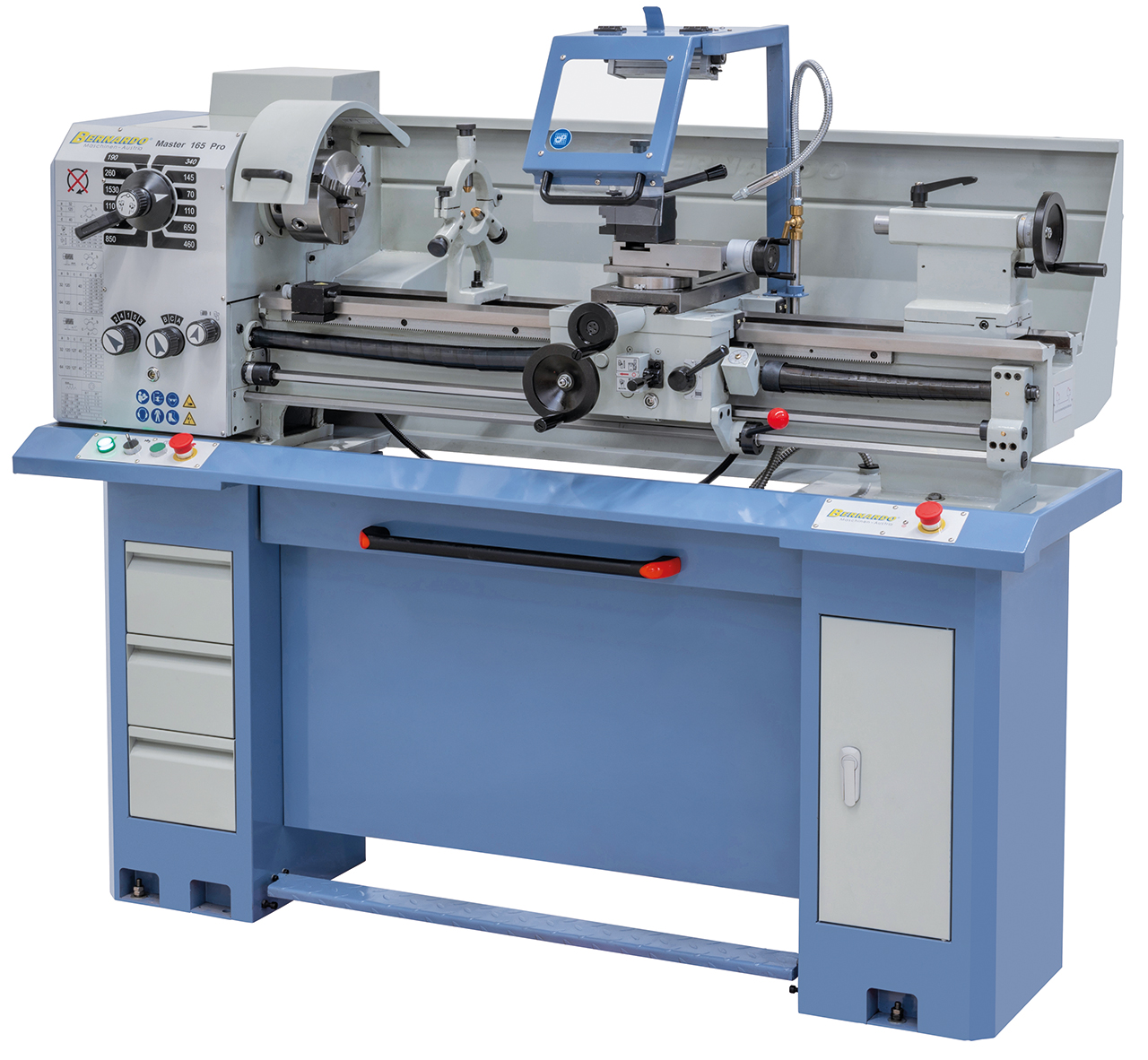

Leit- und Zugspindeldrehmaschine Master 165 Pro *
Art.Nr.: 03-1263XL0Die Universaldrehmaschine Master 165 Pro eignet sich zur Ausführung von leichten und mittelschweren Dreharbeiten. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, ...) wodurch diese Maschine universell einsetzbar ist. Zur Reduzierung der Fertigungszeiten ist dieses Modell auch mit einer 3-Achs-Digitalanzeige lieferbar.
5.700,00 €
inkl. 20% MWSt.Verfügbarkeit
Produkteigenschaften
- Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen
- Serienmäßig mit 38 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
- Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
- Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen - Garantierte Rundlaufgenauigkeit der Spindelnase (≤ 0,015 mm)
- Hauptspindel gehärtet und geschliffen, im Ölbad laufend
- Reitstock, Spindelstock und alle Führungen nachstellbar
- Reitstock kann zum Kegeldrehen ± 5 mm verschoben werden
Produkt-Spezifikationen
|
Spitzenweite |
830 mm |
|
Spitzenhöhe |
165 mm |
|
Umlaufdurchmesser über Bett |
330 mm |
|
Umlaufdurchmesser über Planschlitten |
205 mm |
|
Bettbreite |
195 mm |
|
Spindelbohrung |
38 mm |
|
Spindelaufnahme |
DIN 55029, D1-4 |
|
Drehzahlbereich |
(12) 70 - 2000 U/min |
|
Bereich Längsvorschübe |
(15) 0,05 - 0,5 mm/U |
|
Bereich Planvorschübe |
(15) 0,02 - 0,2 mm/U |
|
Metrische Gewinde |
(18) 0,25 - 5,0 mm |
|
Zollgewinde |
(13) 6 - 96 Gg/1“ |
|
Pinolendurchmesser |
32 mm |
|
Pinolenweg |
90 mm |
|
Pinolenaufnahme |
MK 3 |
|
Motor-Abgabeleistung S1 100% |
1,5 kW (400 V) |
|
Motor-Aufnahmeleistung S6 40% |
2,2 kW (400 V) |
|
Maschinenabmessung (B x T x H) |
1750 x 720 x 1530 mm |
|
Gewicht ca. |
430 kg |
Lieferumfang
- 3-Backenfutter K11-160 mm / D4
- Planscheibe 160 mm / D4, nach DIN 55029

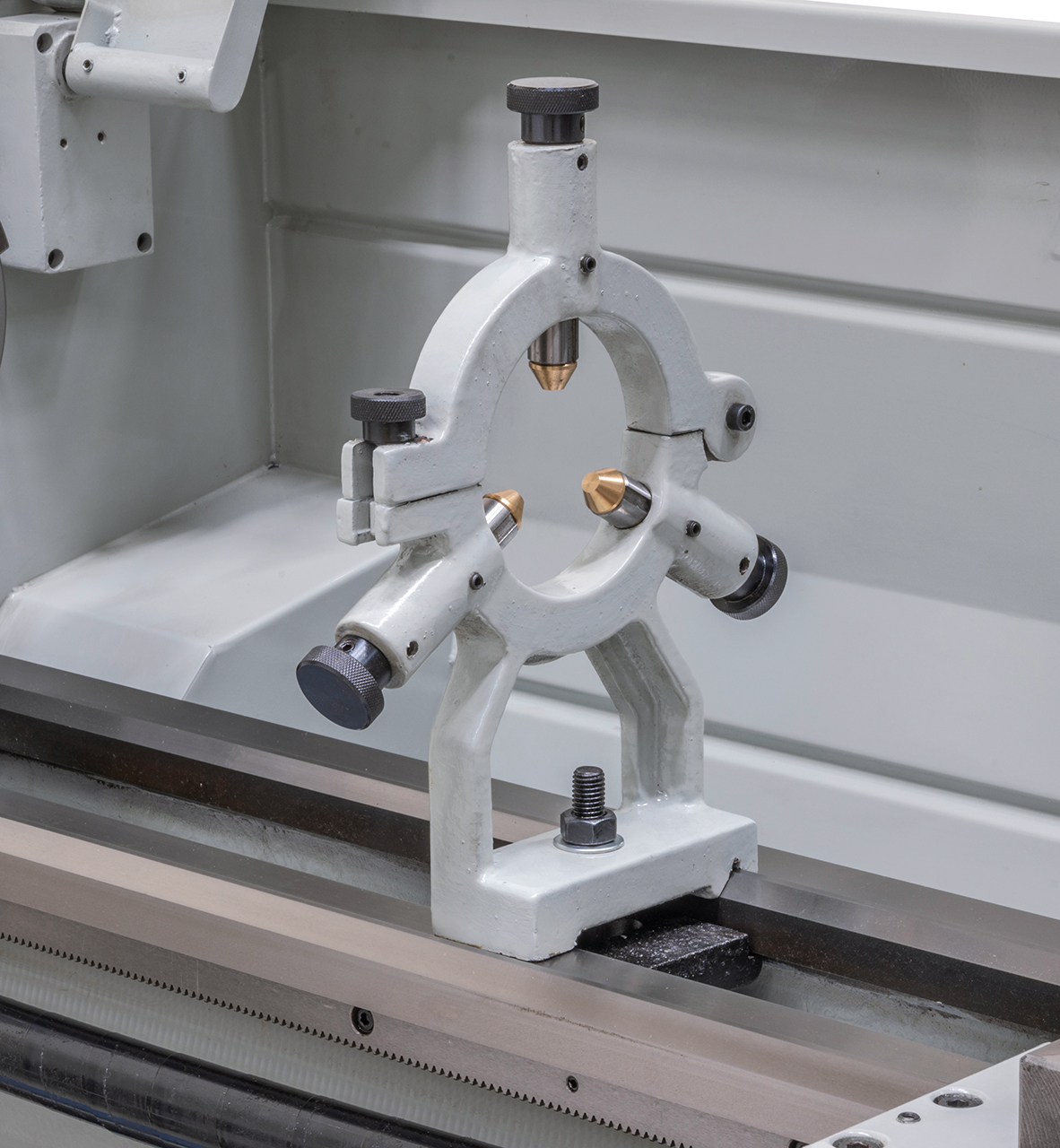

- Feststehende Lünette - Durchlass diam. max. 45 mm
- Mitlaufende Lünette - Durchlass diam. max. 40 mm
- Kühlmitteleinrichtung
- Ausziehbare Spänewanne
- Aufspannscheibe 240 mm

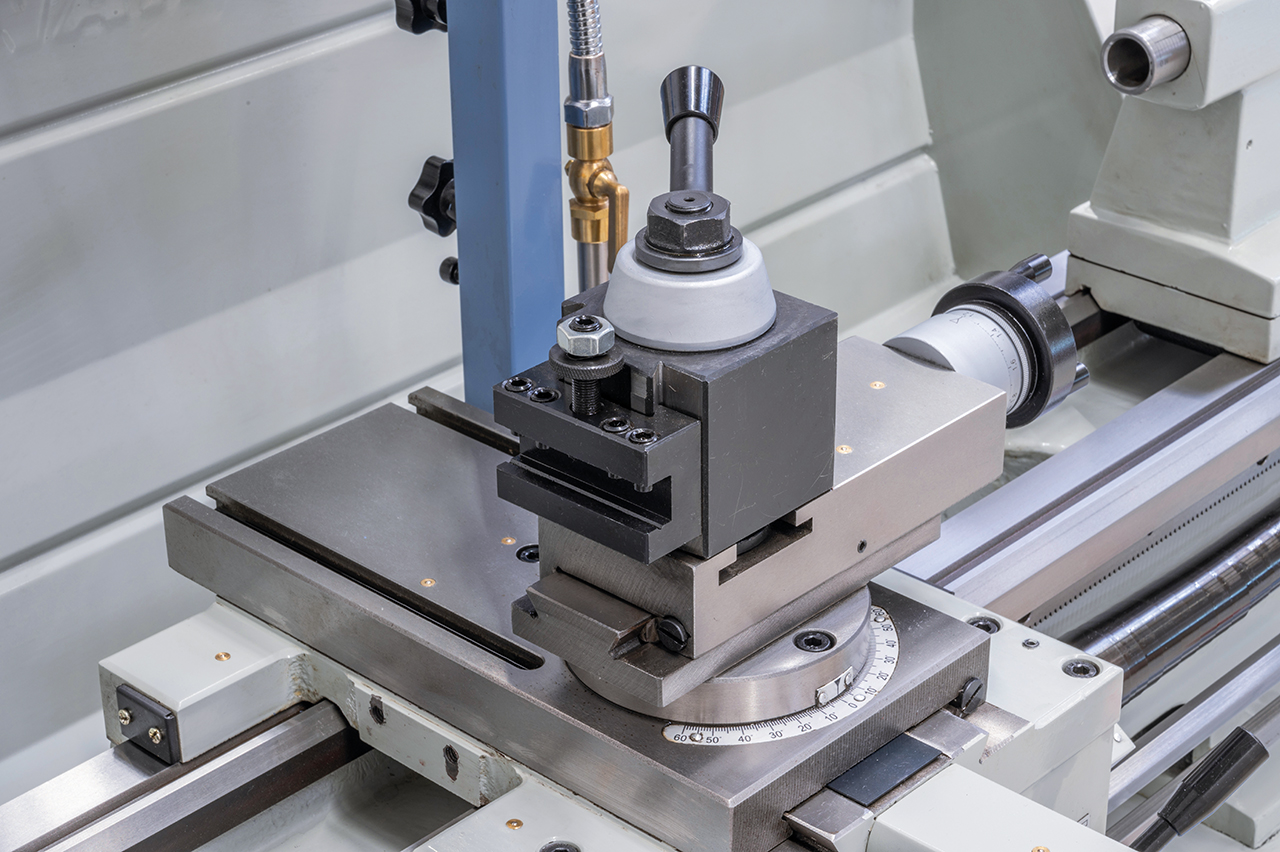

- Schnellwechselstahlhalter mit 4 Einsätzen
- Schutzeinrichtung bei Schnellwechselstahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Gewindeuhr
- LED-Maschinenleuchte
- Reduzierhülse

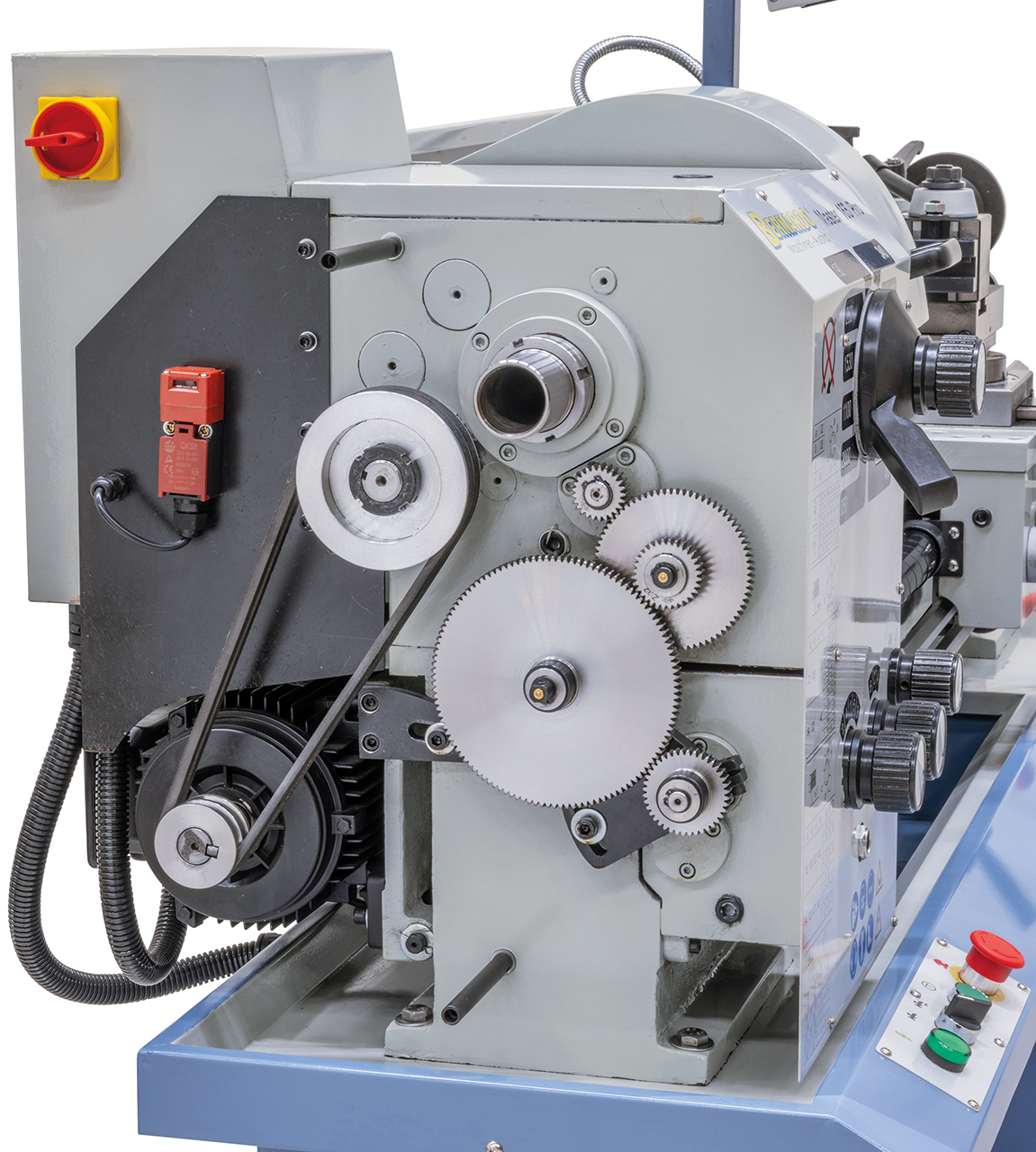

- Wechselräder
2 Zentrierspitzen - Fußpedal mit Bremsfunktion nach CE
- Untergestell mit Schubladen
- Bedienwerkzeug
