Soustruhy s vodicím a tažným šroubem Master 165 Pro

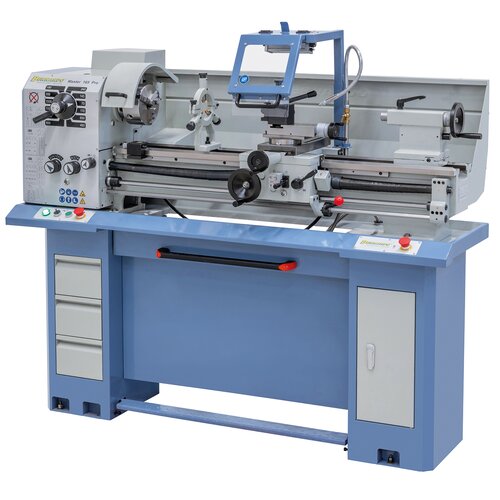

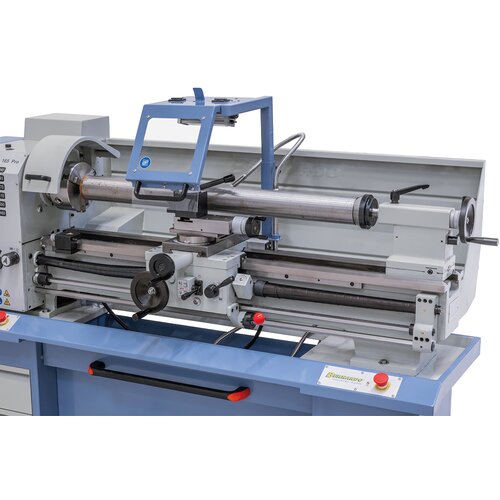

product.detail.art-no: 03-1263XL0Univerzální soustruh Master 165 Pro je vhodný k provádění lehkých a středně těžkých soustružnických operací. Již základní výbava obsahuje veškeré důležité příslušenství (3čelisťové sklíčidlo, lunety, výměnná kola, ...), díky kterému tento stroj má univerzální využití. Tento model lze dodat s dvojosým digitálním odměřováním, které zajišťuje zkrácení výrobních časů.
5 700,00 €
Availability
Product Properties
- Pro minimalizaci vlivu chvění při obrábění je masivní prizmatické lože vyztuženo žebrováním
- Sériově s velkým průchodem vřetena pro opracování dlouhých obrobků až do průměru 38 mm
- Soustruh je vhodný k obrábění oceli, hliníku i plastů
- Výsuvná vana na třísky usnadní umístění stroje

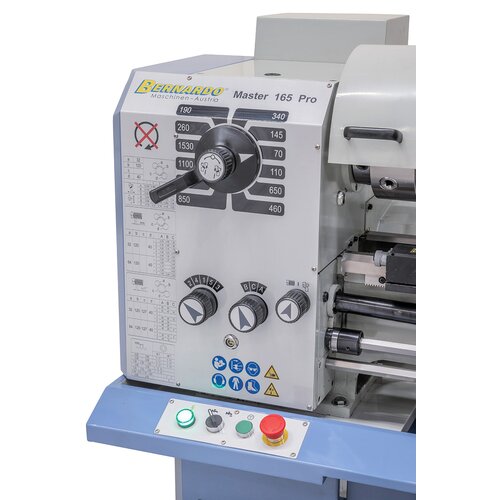

- Nastavení otáček a posuvu je konstrukčně jednoduché, s lehkým chodem a s přesným přepínáním
- Elektromechanická nožní brzda snižuje výrobní časy
- Moderní uložení hlavního vřetena v přesných ložiscích s kosoúhlým stykem
- Prizmatický tvar lože má indukčně kalené a broušené plochy
- Zaručená přesnost vřetena ≤ 0,015 mm
- Kalené a broušené hlavní vřeteno běžící v olejové lázni
- U koníku, vřeteníku a na všech ostatních vedeních lze seřizovat vůle
- Koník lze přestavit o ± 5 mm pro soustružení kuželů
Product Specifications
|
Vzdálenost hrotů |
830 mm |
|
Výška hrotu |
165 mm |
|
Točný průměr nad ložem |
330 mm |
|
Točný průměr nad suportem |
205 mm |
|
Šířka lože |
195 mm |
|
Průchod vřetena |
38 mm |
|
Kužel vřetena |
DIN 55029, D1-4 |
|
Otáčky vřetena |
(12) 70 - 2000 ot/min |
|
Rozsah podélného posuvu |
(15) 0,05 - 0,5 mm/ot |
|
Příčný posuv |
(15) 0,02 - 0,2 mm/ot |
|
Metrický závit |
(18) 0,25 - 5,0 mm |
|
Palcové závity |
(13) 6 - 96 záv./1“ |
|
Průměr pinoly |
32 mm |
|
Posuv pinoly |
90 mm |
|
Kužel pinoly |
MK 3 |
|
Jmenovitý výkon S1 100 % |
1,5 kW (400 V) |
|
Výkon - cykl. zátěž S6 40 % |
2,2 kW (400 V) |
|
Rozměry stroje (Š x H x V) |
1750 x 720 x 1530 mm |
|
Hmotnost cca |
430 kg |
Delivery Contents
- 3čelisťové sklíčidlo K11-160 mm / D4

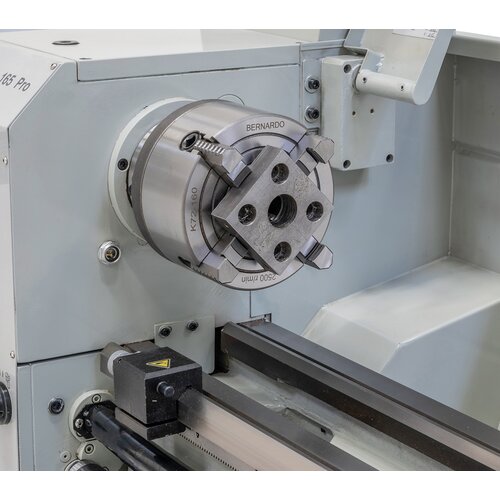

- 4čelisťové nesoustředné sklíčidlo 160 mm / D4, DIN 55029

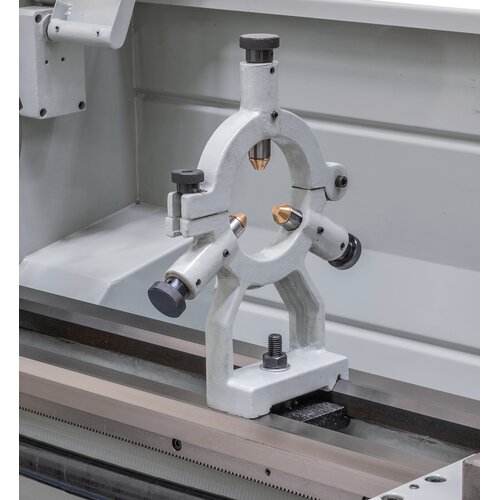

- Pevná luneta – průchod prům. max. 45 mm
- Pohyblivá luneta – průchod prům. max. 40 mm
- Chladicí zařízení
- Výsuvná vana na třísky
- Lícní deska 240 mm

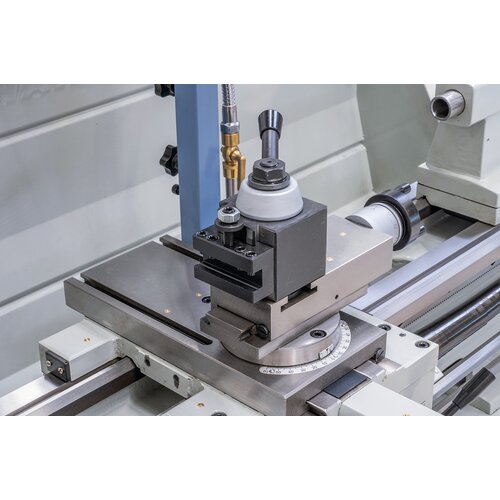

- Rychloupínací nožový držák vč. 4 přímých vložek
- Ochranný kryt u rychloupínacího nožového držák
Kluzná spojka - Délkový mikrometrický doraz
- Indikátor závitů
- LED pracovní osvětlení
- Redukční pouzdro

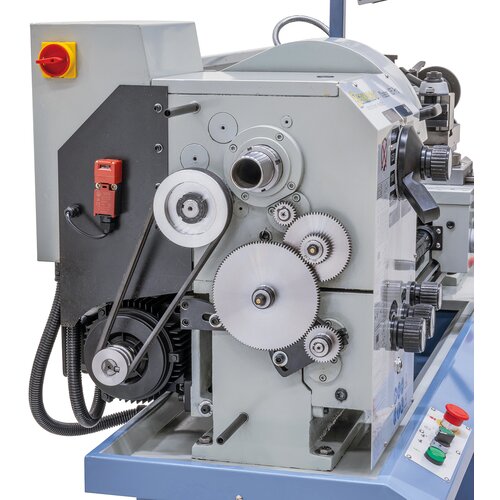

- Výměnná kola
2 středicí hroty - Nožní pedál s funkcí brzdy dle normy CEE
- Podstavec se zásuvkami
- Servisní a obslužné nářadí
