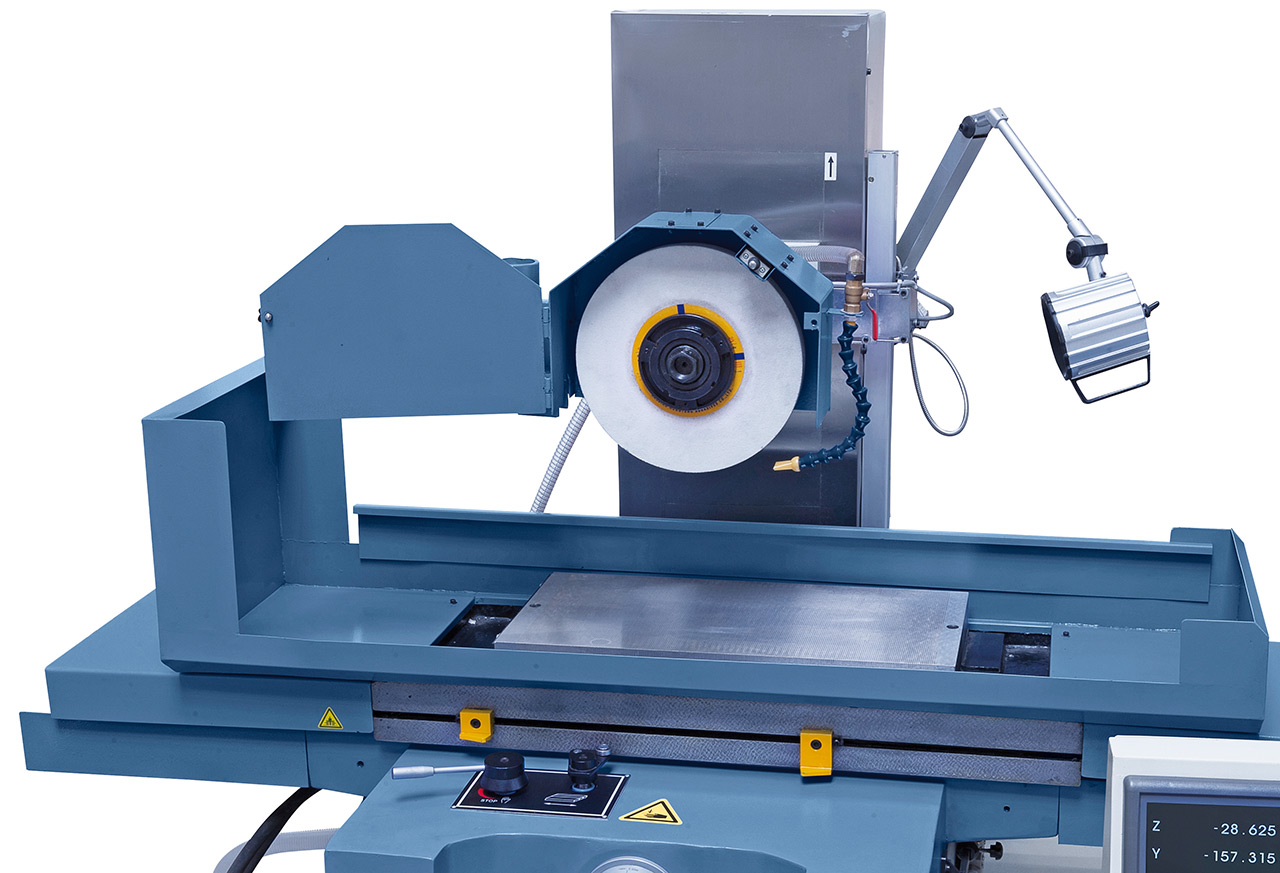

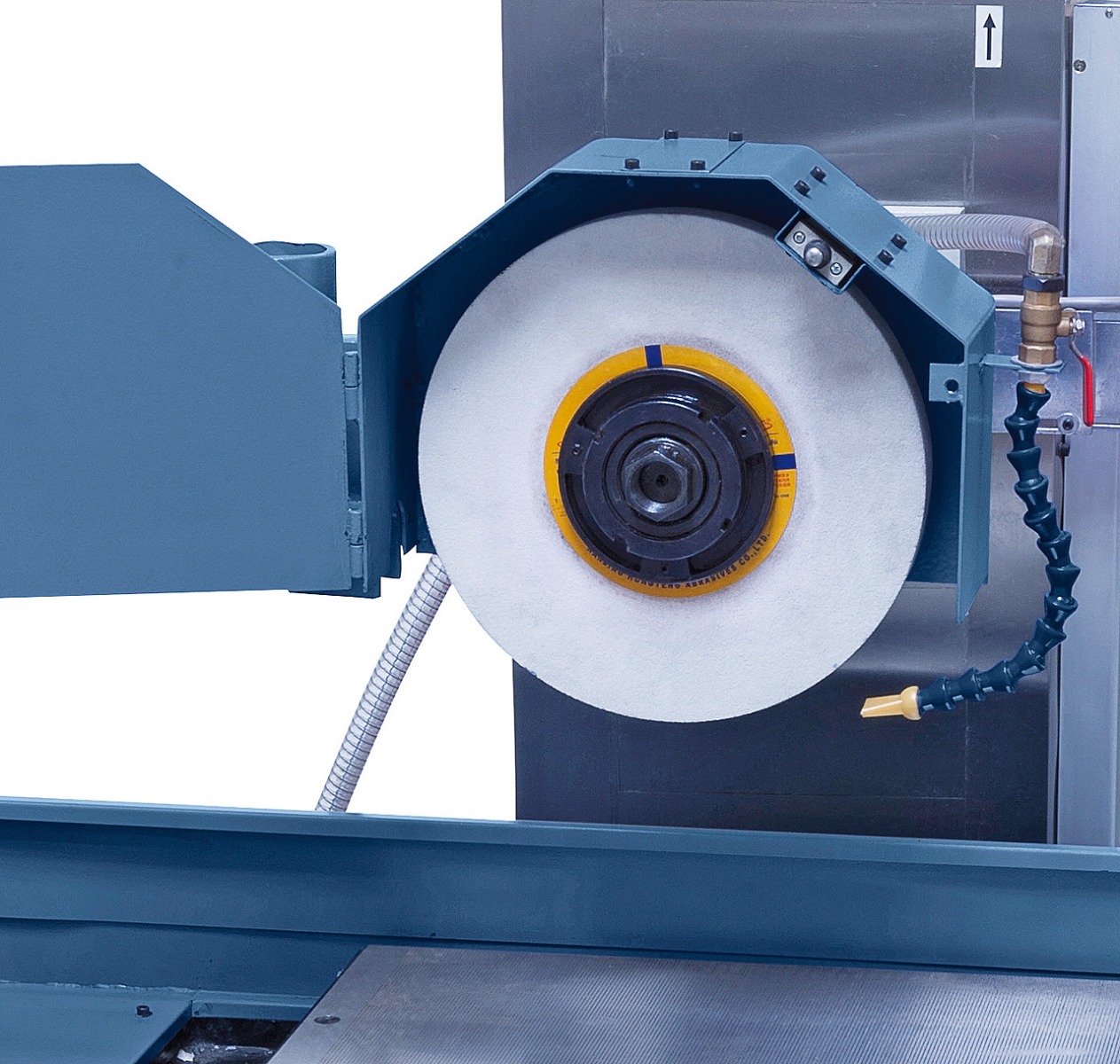

Die robuste Führung des Schleifkopfes sorgt für ein exaktes Zustellen.

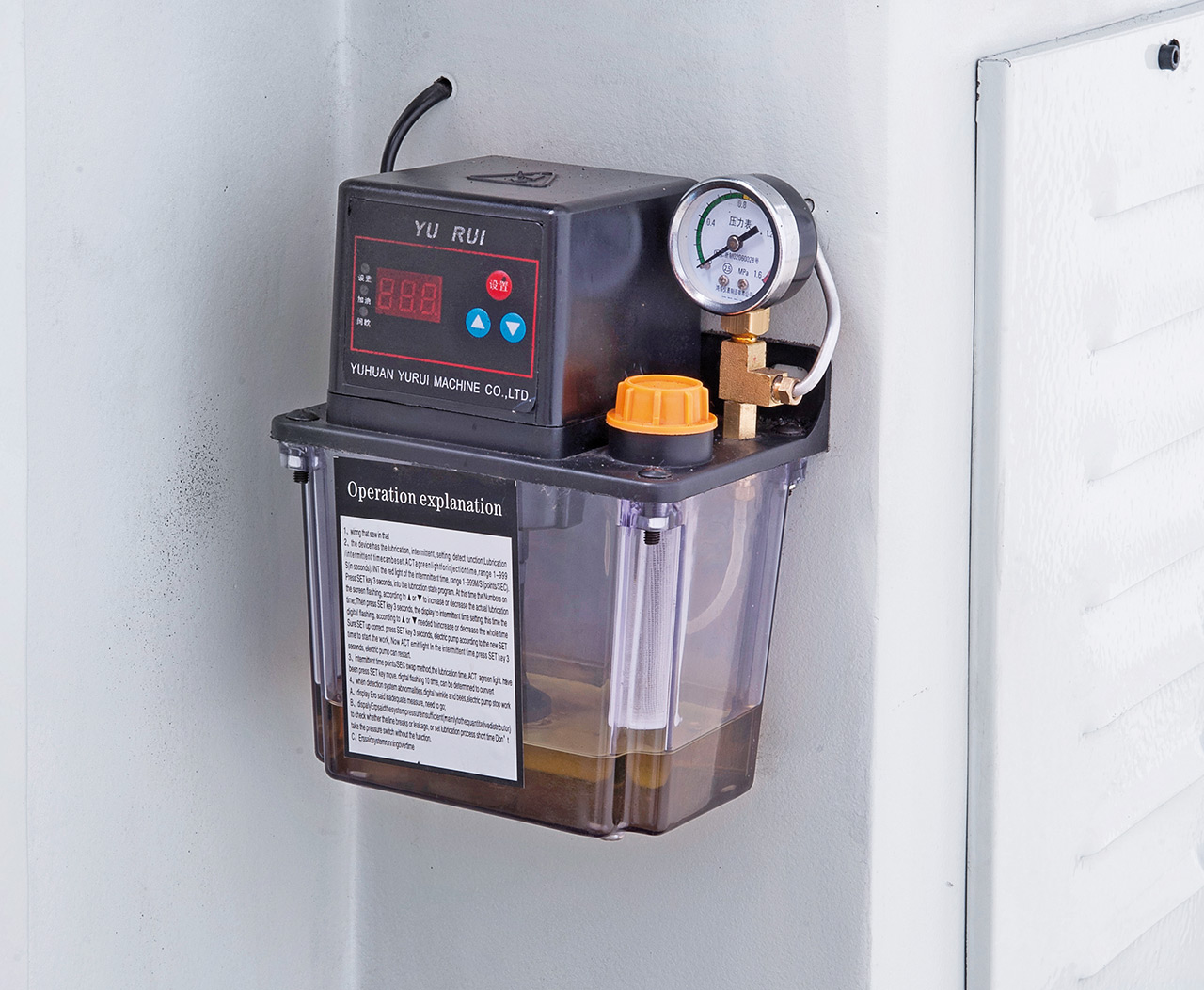

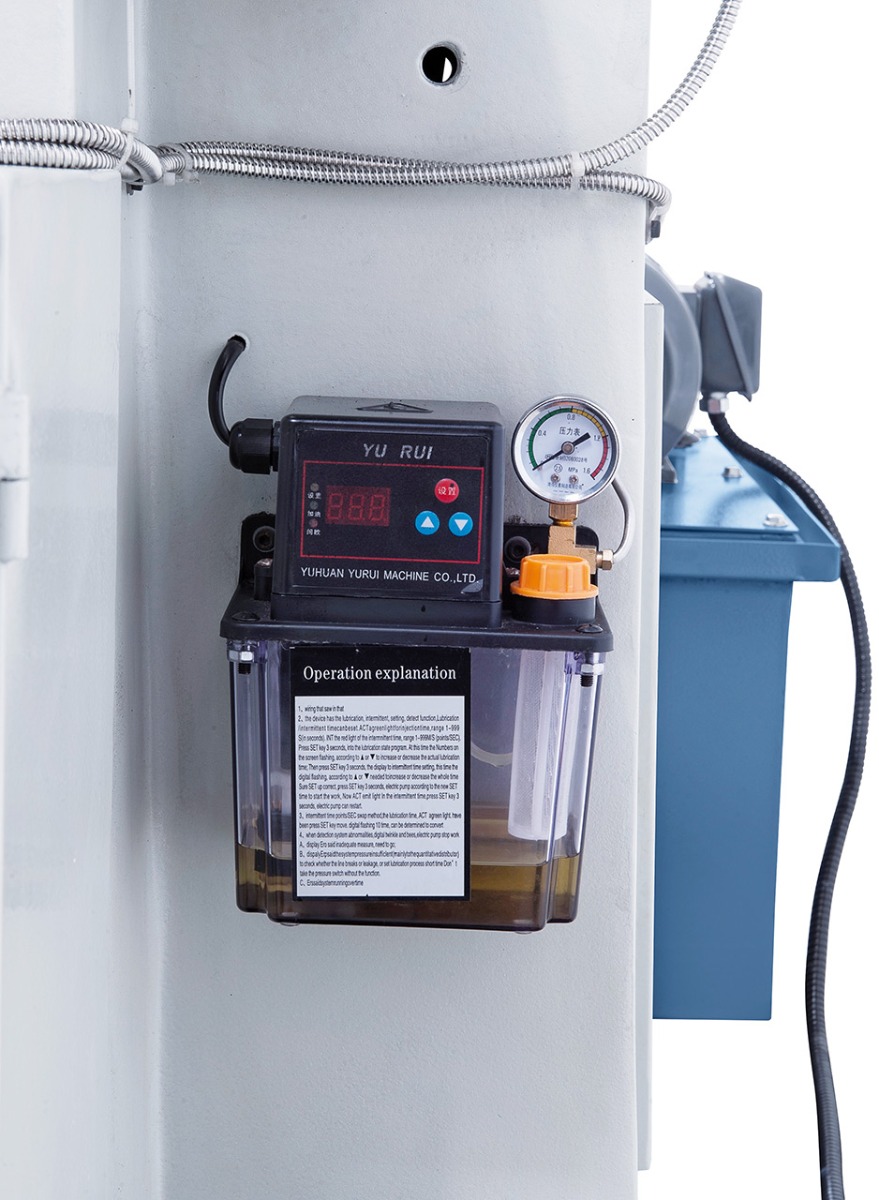

Automatische Zentralschmierung für alle Führungsbahnen und Spindeln.

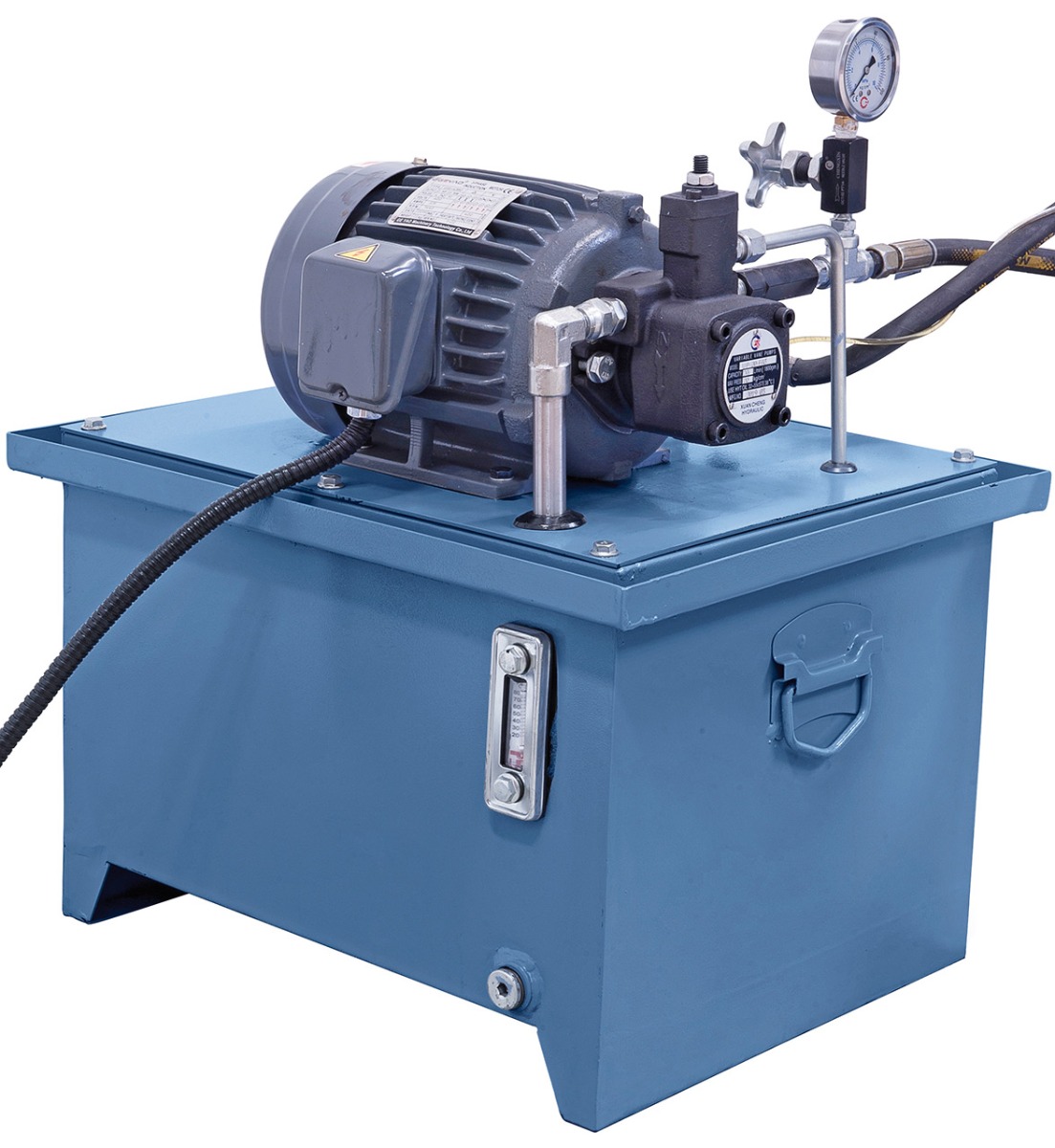

Separate Hydraulikeinheit vermeidet Vibrationen und thermische Belastung

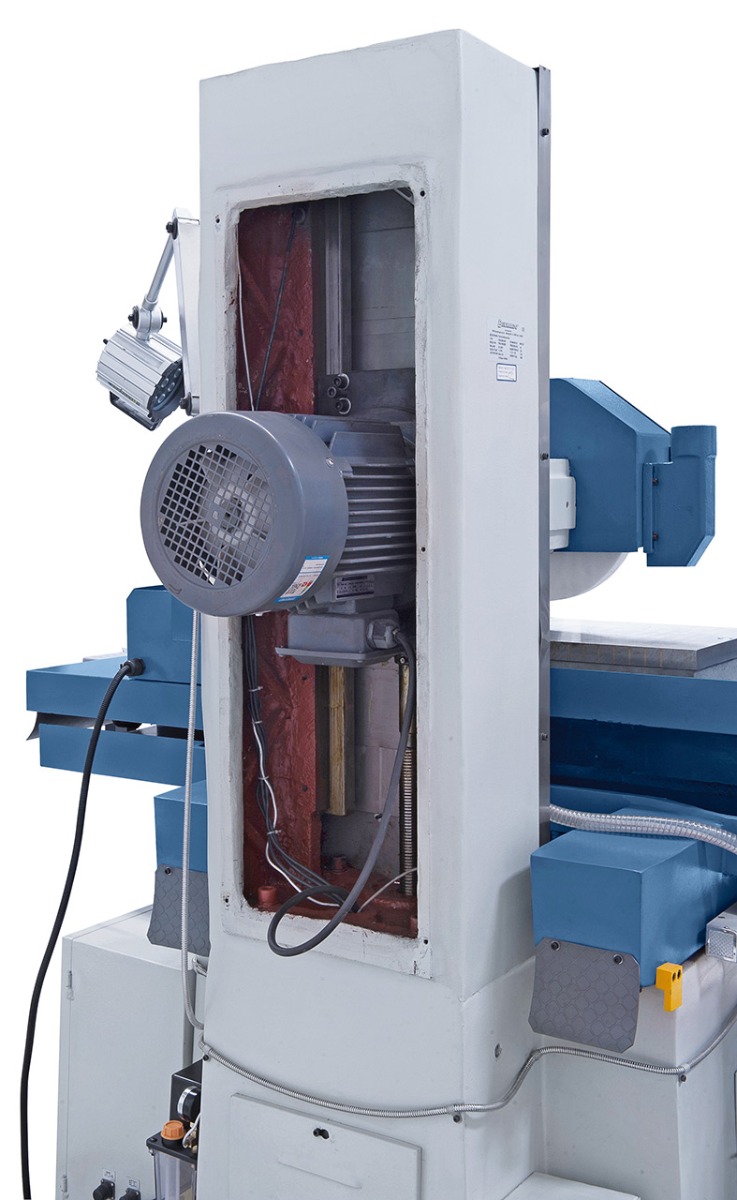

Vibrationsarmer Lauf und hohe Genauigkeit der Schleifspindel durch die vorgespannten Speziallager.

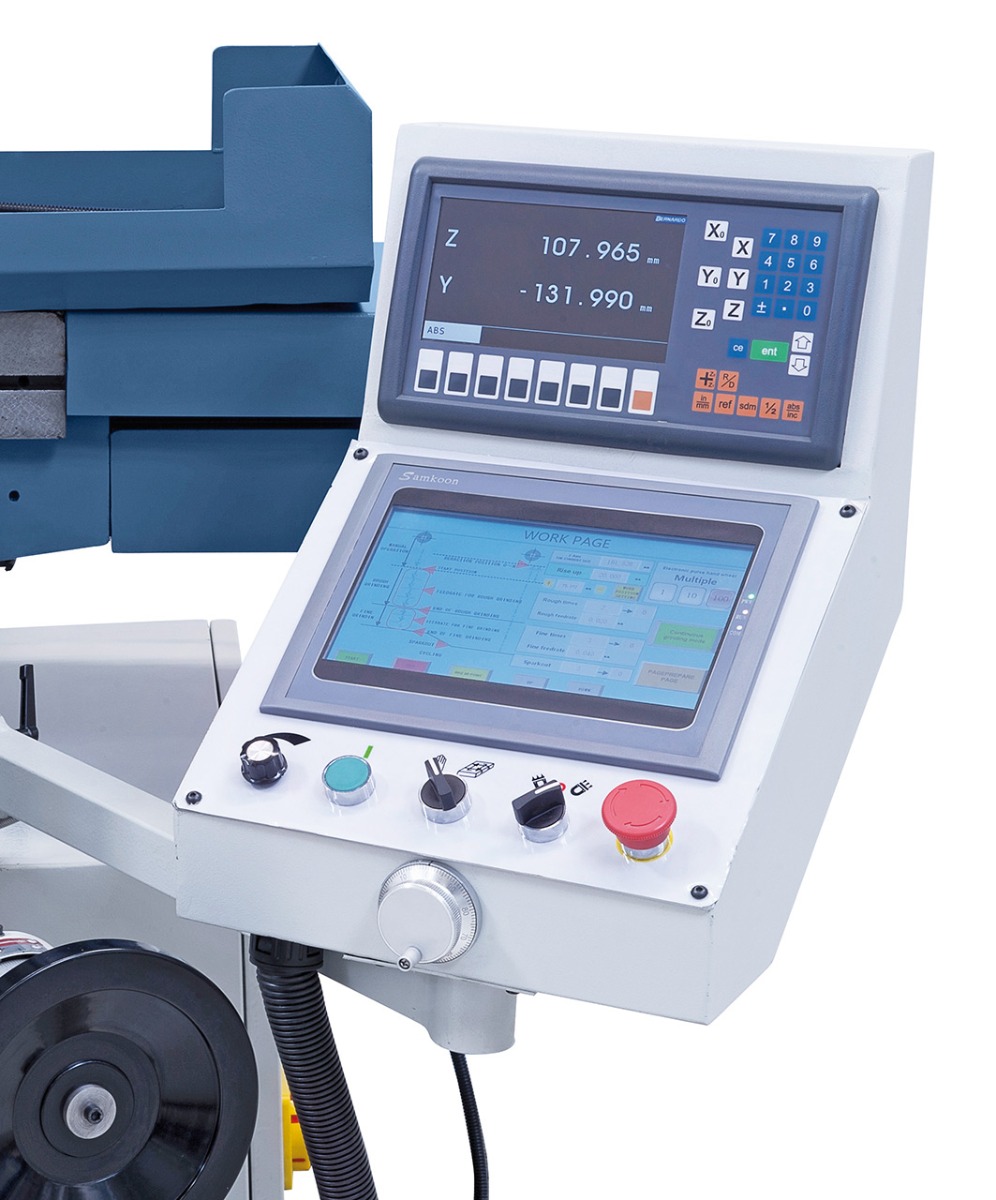

Steuerung mit Touch-Bedienung und elektronisches Handrad.

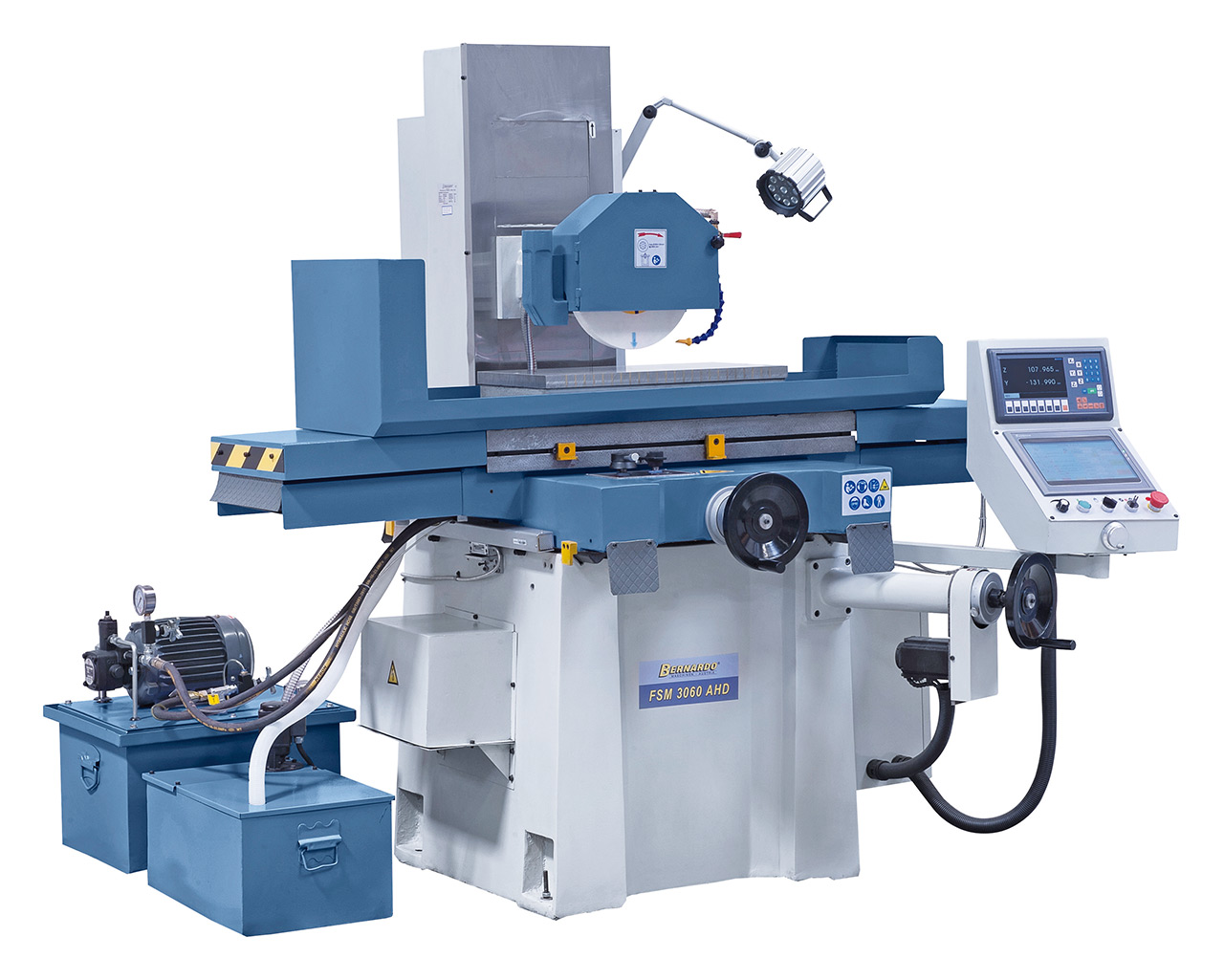

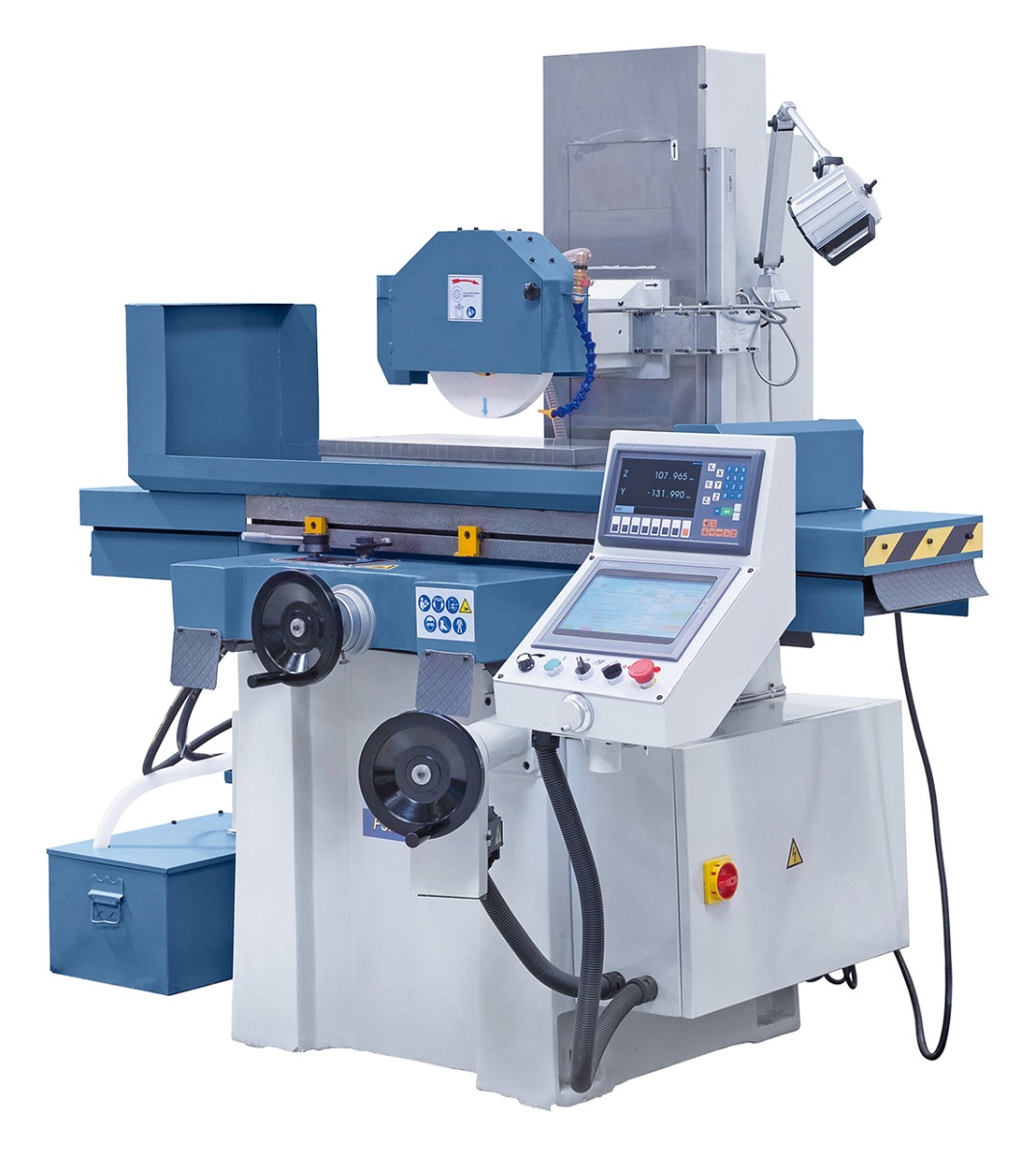

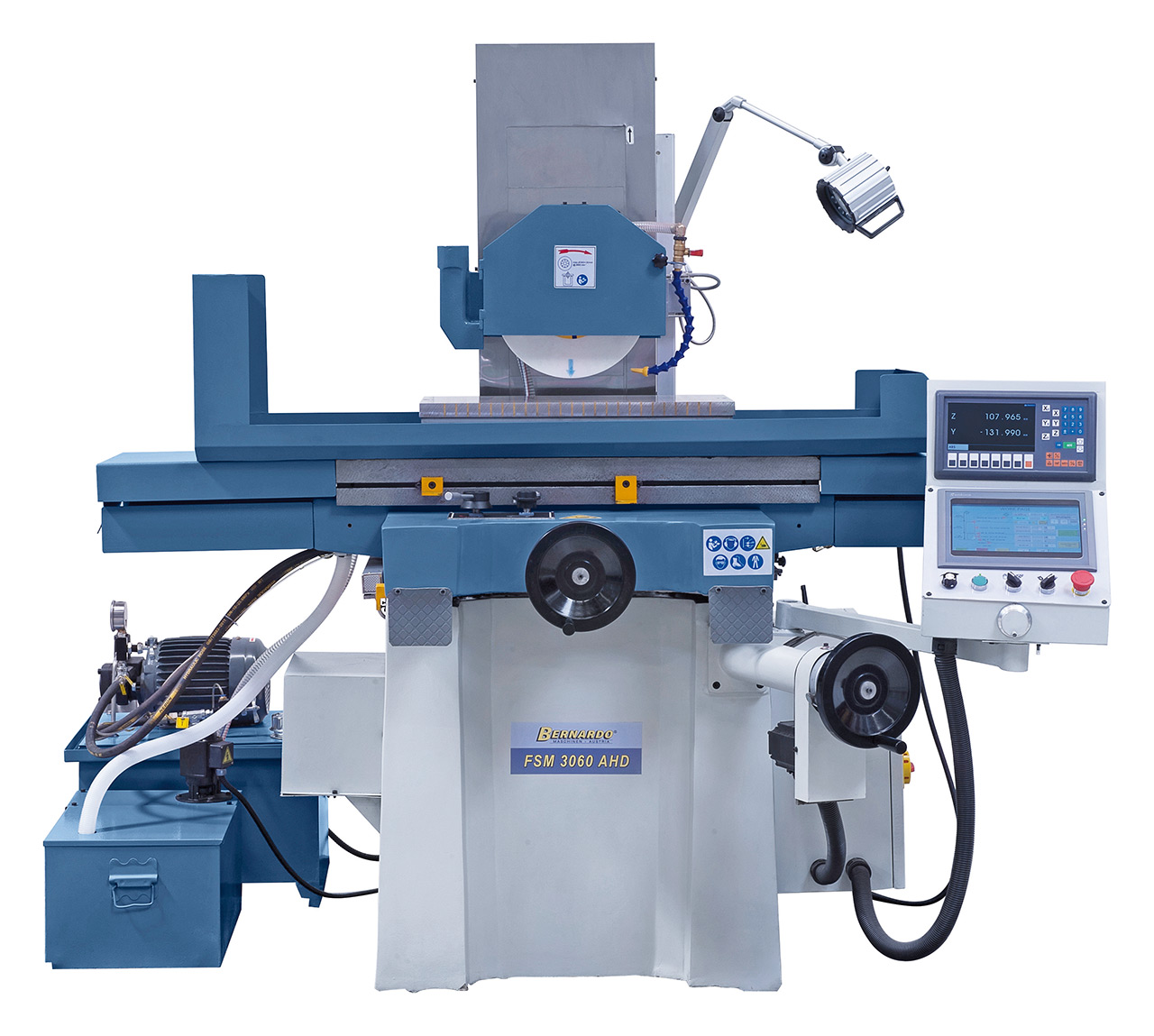

Flachschleifmaschine FSM 3060 AHD **

Art.Nr.: 05-1408

Merkliste Vergleichsliste

Die massiv gebauten Flachschleifmaschinen der FSM-AHD-Serie sind serienmäßig mit einer automatischen Vertikalzustellung ausgestattet. Durch die umfangreiche Serienausstattung wie z.B. computergesteuerte Vertikalzustellung, Magnetplatte mit Entmagnetisierungseinrichtung, Steuerung über Touchscreen sowie einem elektronischen Handrad bieten diese Modelle ein optimales Leistungspaket für den Anwender.

22.320,00 €

inkl. 20% MWSt.

Verfügbarkeit

Auf Lager

Lieferbar in 2-3 Werktagen

Produkteigenschaften

Geringer Slip-Stick-Effekt durch kunststoffbeschichtete Gegenführungen in x- und y-Achse
Tischlängsführung V-Flach, Tischquerführung Doppel-V
Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
Digital gesteuerter automatischer Vertikalvorschub mit Servomotor
Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende
Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen

Produkt-Spezifikationen

Tischaufspannfläche	300 x 700 mm
T-Nuten Anzahl / Breite	1 / 14 mm
Elektro-Magnetspannplatte	300 x 600 mm
Max. Verfahrweg, längs	640 mm
Max. Verfahrweg, quer	320 mm
Abstand Spindelmitte / Tisch max.	520 mm
Max. Werkstückgewicht*	200 kg
Schleifscheibe	300 x 30 x 75 mm
Tischgeschwindigkeit, hydraulisch	2 - 18 m/min
Querverstellung
Automatische Zustellung, quer	0,5 – 10 mm/Hub
Eilgang, quer	990 mm/min
Zustellung quer pro Handradumdrehung	4 mm/U
Skalenteilung am Handrad	0,02 mm
Vertikalzustellung
Automatische Zustellung, vertikal	0,01 / 0,1 mm
Eilgang, vertikal	360 mm/min
Zustellung vertikal pro Handradumdrehung	2 mm/U
Skalenteilung am Handrad	0,01 mm
Schleifspindelmotor	4,0 kW
Spindeldrehzahl	1440 U/min
Hydraulikpumpenmotor	1,5 kW
Vertikalvorschubmotor	0,75 kW
Länge	2000 mm
Tiefe	1650 mm
Höhe	1850 mm
Gewicht ca.	1400 kg

* mit Magnetspannplatte

Lieferumfang

2-Achs-Digitalanzeige ES-12 H mit LCD-Display
Steuerung mit Touch-Bedienung
Elektronisches Handrad
Schleifscheibe
Scheibenflansch
LED-Arbeitsleuchte
Elektro-Magnetspannplatte
Auswuchtstand
Auswuchtwelle
Schutzabdeckungen
Entmagnetisierungseinrichtung

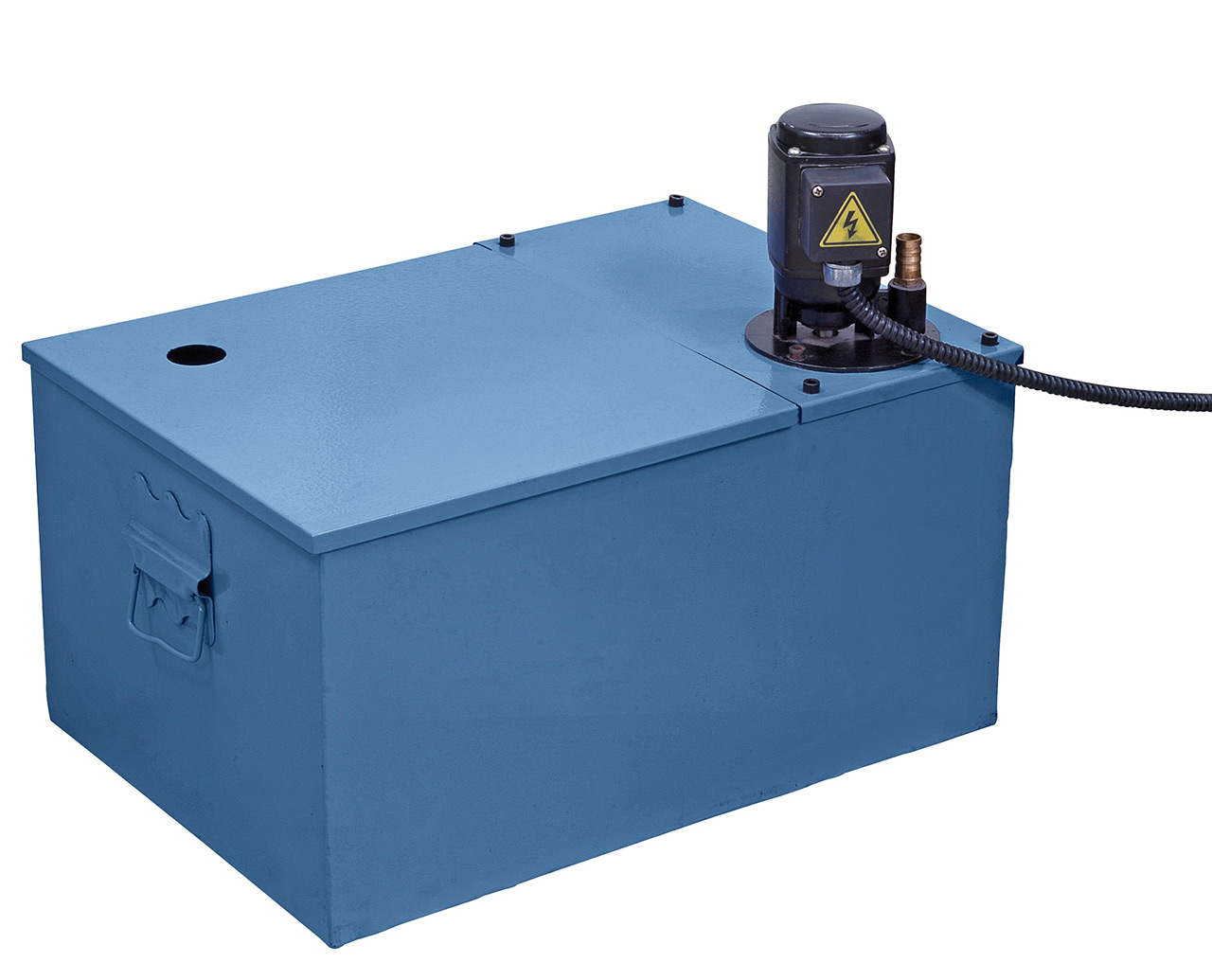

Kühlmitteleinrichtung
Abziehdiamant
Maschinenschuhe
Zentralschmierung
Bedienwerkzeug
