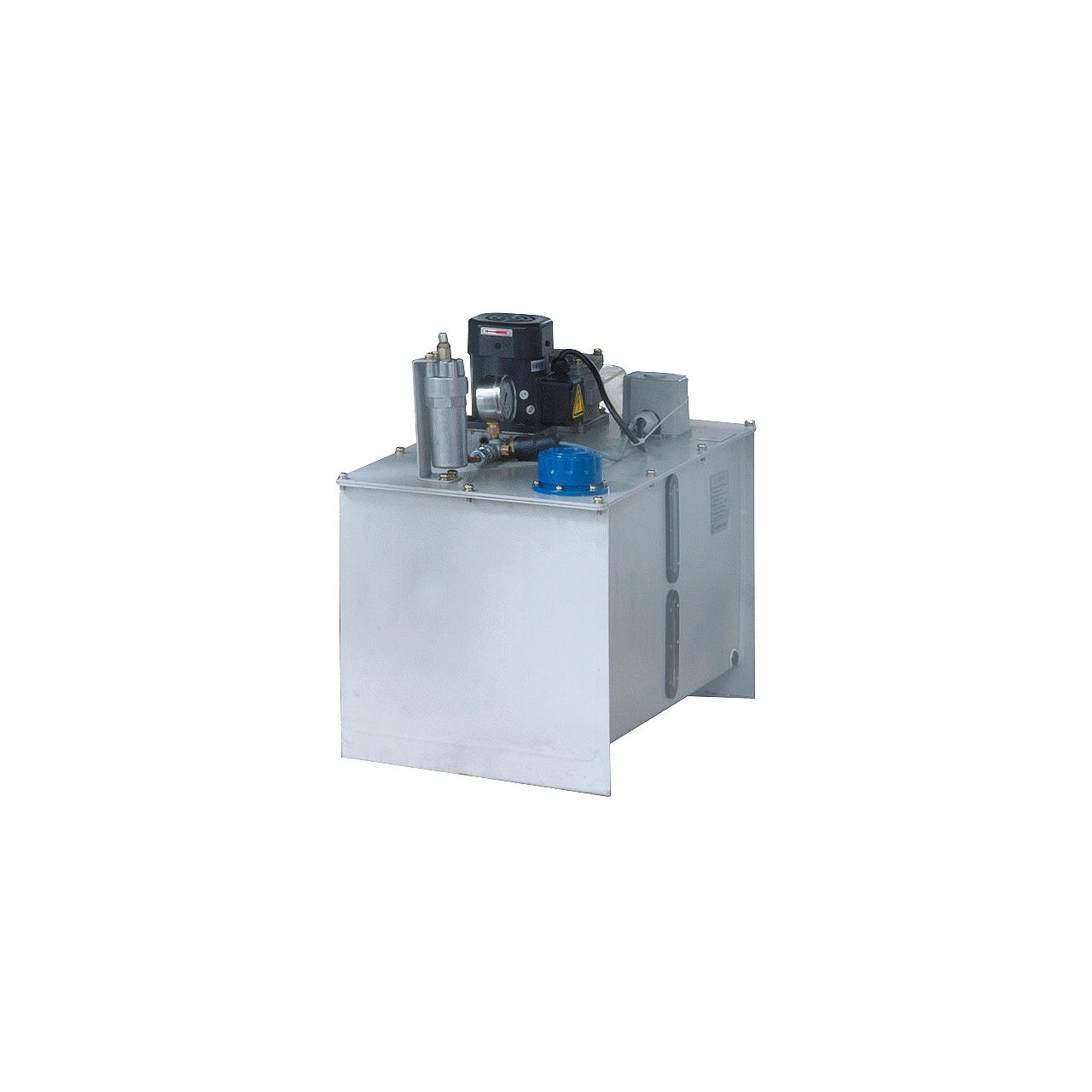

Separate Hydraulikeinheit mit Ölkühlung vermeidet Vibration und thermische Belastung des Maschinenkörpers

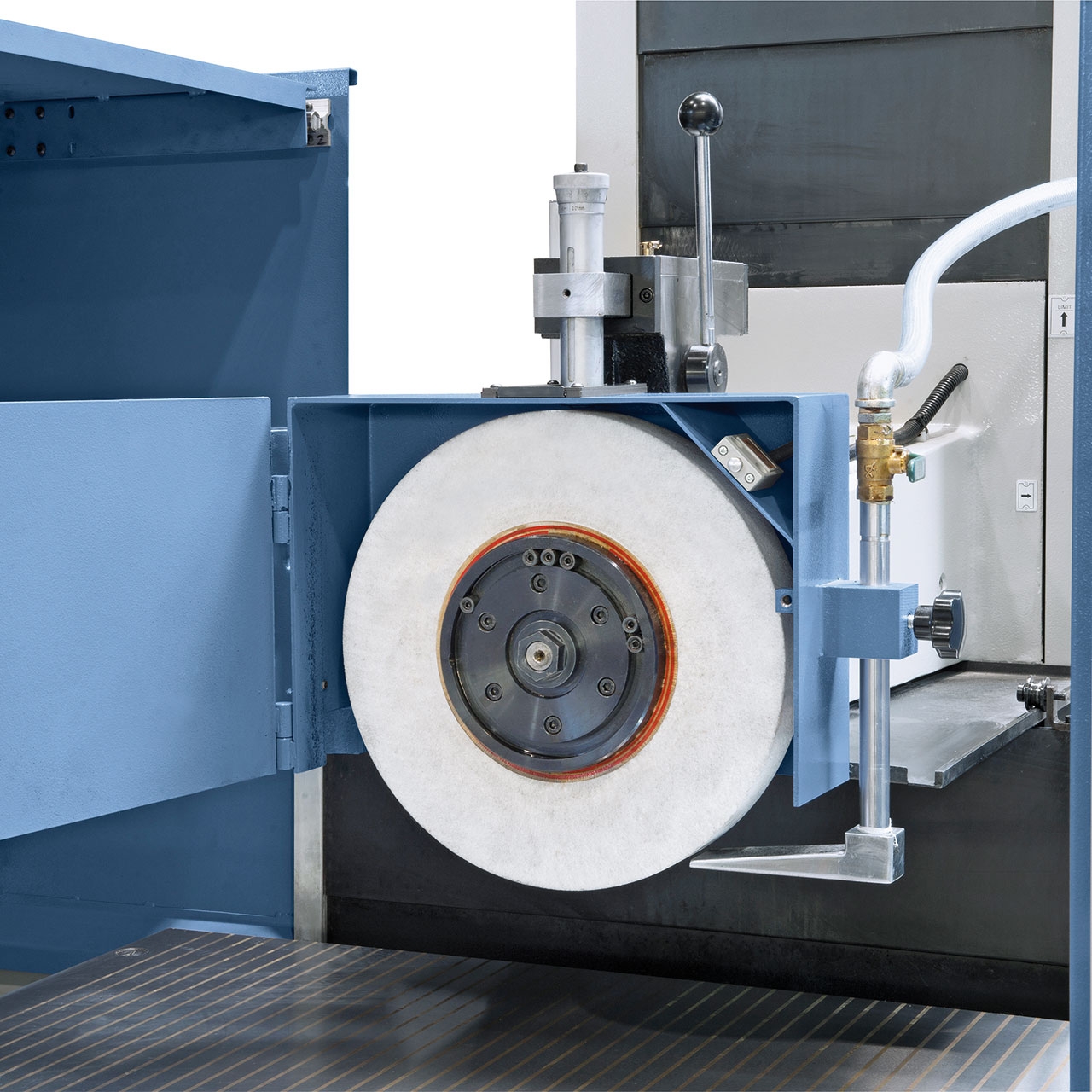

Manuelle Parallelabziehvorrichtung mit Mikrometerverstellung im Lieferumfang enthalten

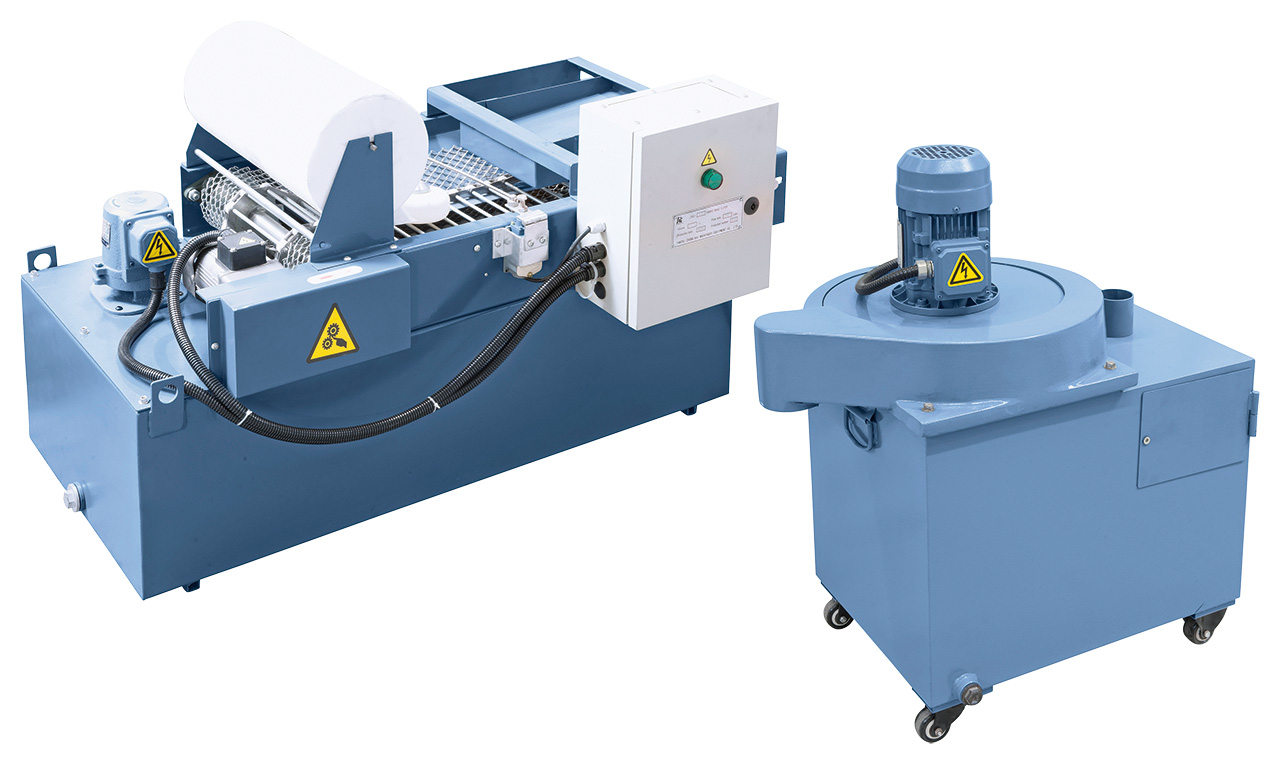

Kühlmitteleinrichtung mit Absaugung und Magnetseparator optional erhältlich.

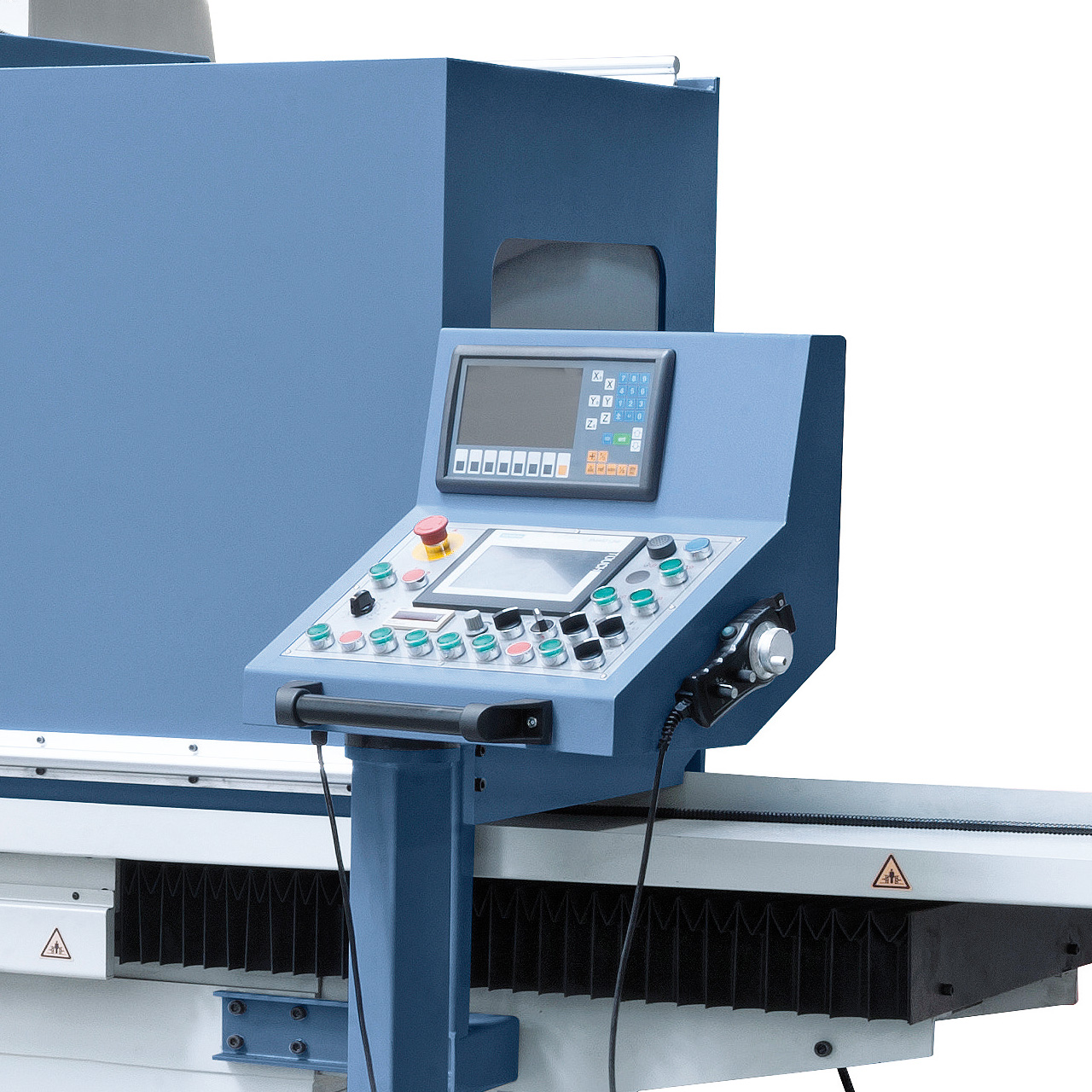

Inklusive Siemens SMART-Paneel IE V3 mit Touch-Bedienung und elektronisches Handrad.

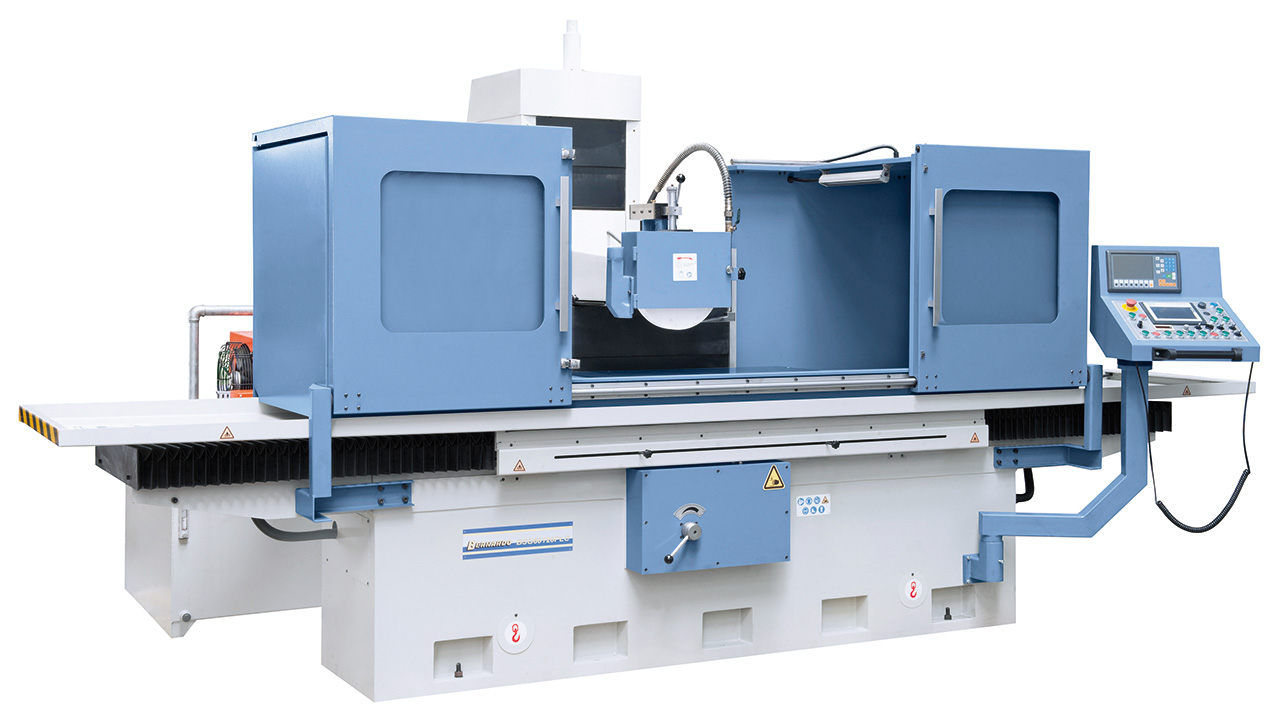

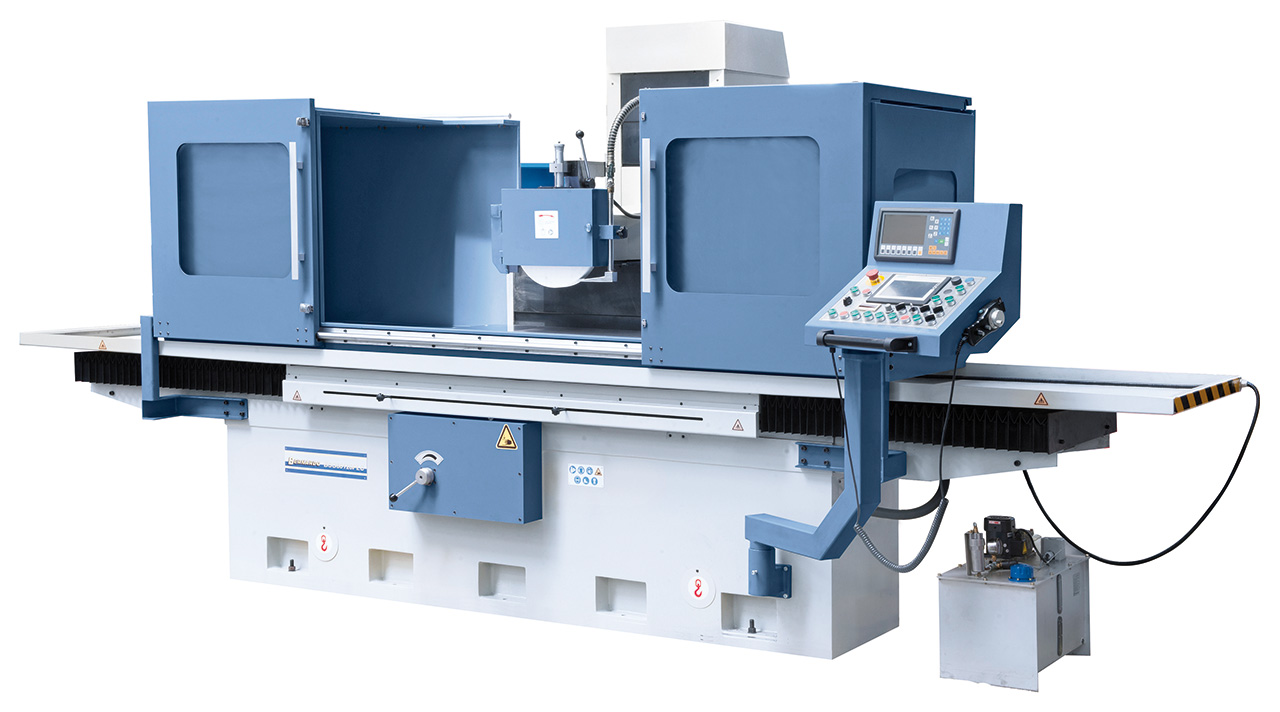

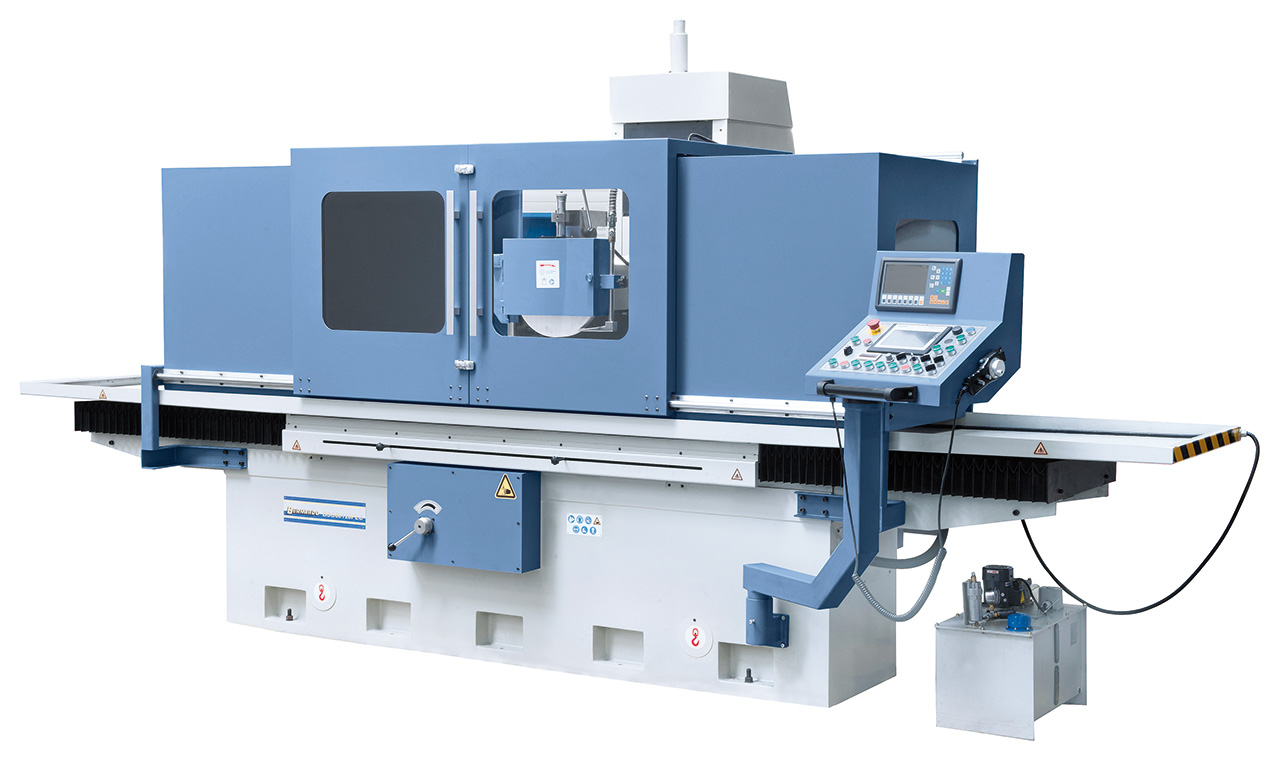

Flachschleifmaschine BSG 60120 PLC mit 2-Achsen-Digitalanzeige ES-12 H **

Art.Nr.: 05-1451XL

Merkliste Vergleichsliste

66.708,00 €

inkl. 20% MWSt.

Nicht auf Lager

Gehärtete und geschliffene Tischführungsbahnen längs und quer, Turcite-B beschichtete Gegenführungen für hohe Verschleißfestigkeit und geringe Reibung
Tischlängs- bzw. querbewegung erfolgt über eine V-Flachführung
Computergesteuerte Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende in Ausgangsstellung
Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
Spannungsfrei geglühter Maschinengrundkörper gewährleistet hohe Genauigkeit
Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
Inklusive Siemens PLC-Steuerung zum Programmieren einfacher Schleifzyklen per Touchscreen

Tischaufspannfläche	600 x 1200 mm
T-Nuten Anzahl / Breite	3 / 18 mm
Elektro-Magnetspannplatte	600 x 1200 mm
Max. Verfahrweg, längs	1520 mm
Max. Verfahrweg, quer	660 mm
Abstand Spindelmitte / Tisch max.	600 mm
Max. Werkstückgewicht*	970 kg
Schleifscheibe	350 x 50 x 127 mm
Tischgeschwindigkeit, hydraulisch	5 - 25 m/min
Querverstellung
Automatische Zustellung, quer	0,5 - 30 mm/Hub
Eilgang, quer	50 - 600 m/min
Vertikalzustellung
Automatische Zustellung, vertikal	0,005 / 0,01 / 0,015 /
	0,02 / 0,03 / 0,04 mm
Eilgang, vertikal	0 - 300 mm/min
Schleifspindelmotor	7,5 kW
Spindeldrehzahl	1440 U/min
Hydraulikpumpenmotor	5,5 kW
Gesamt-Anschlusswert	18 kW
Länge	4800 mm
Tiefe	2750 mm
Höhe	2420 mm
Gewicht ca.	6500 kg
