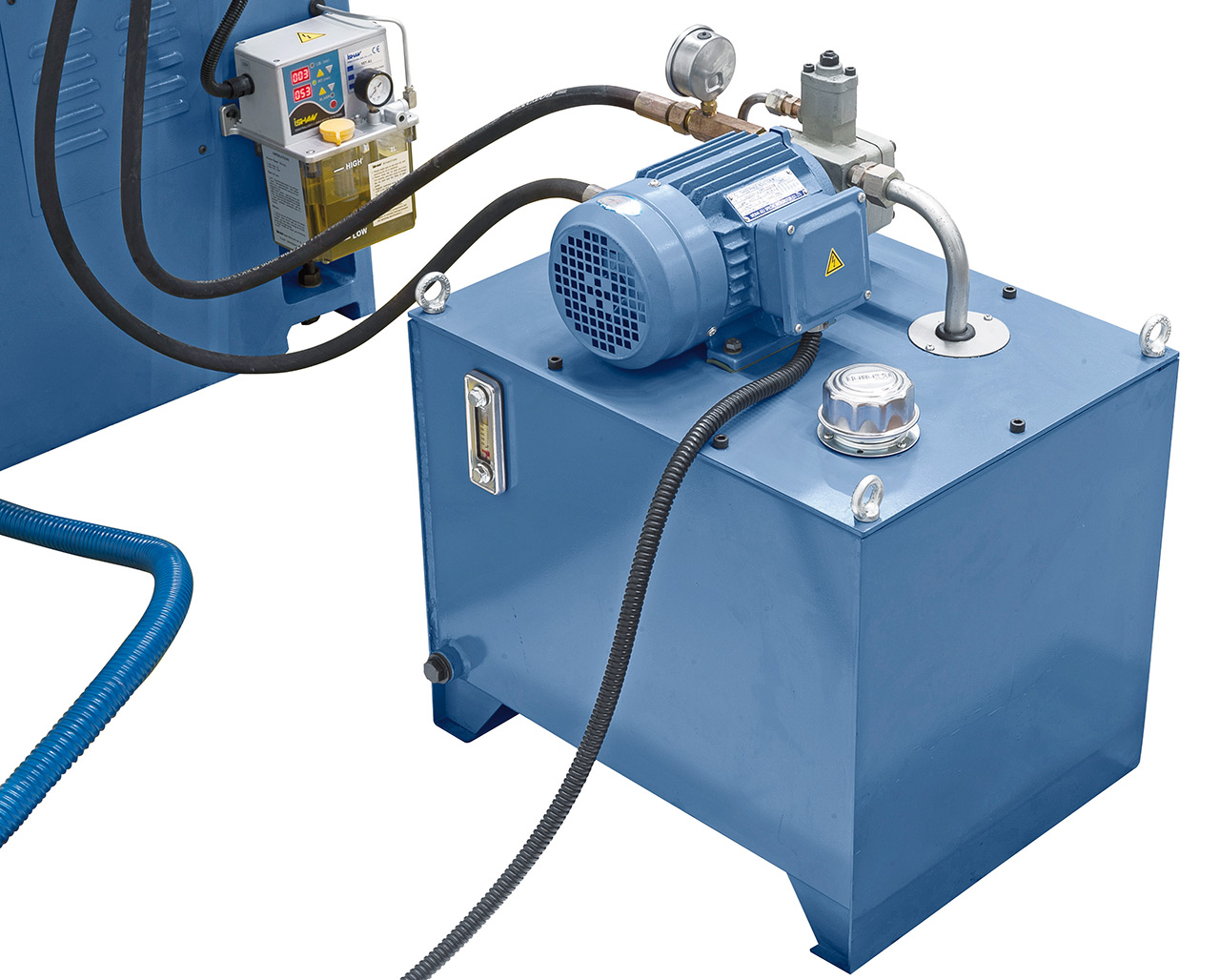

Separate Hydraulikeinheit vermeidet Vibrationen und thermische Belastung

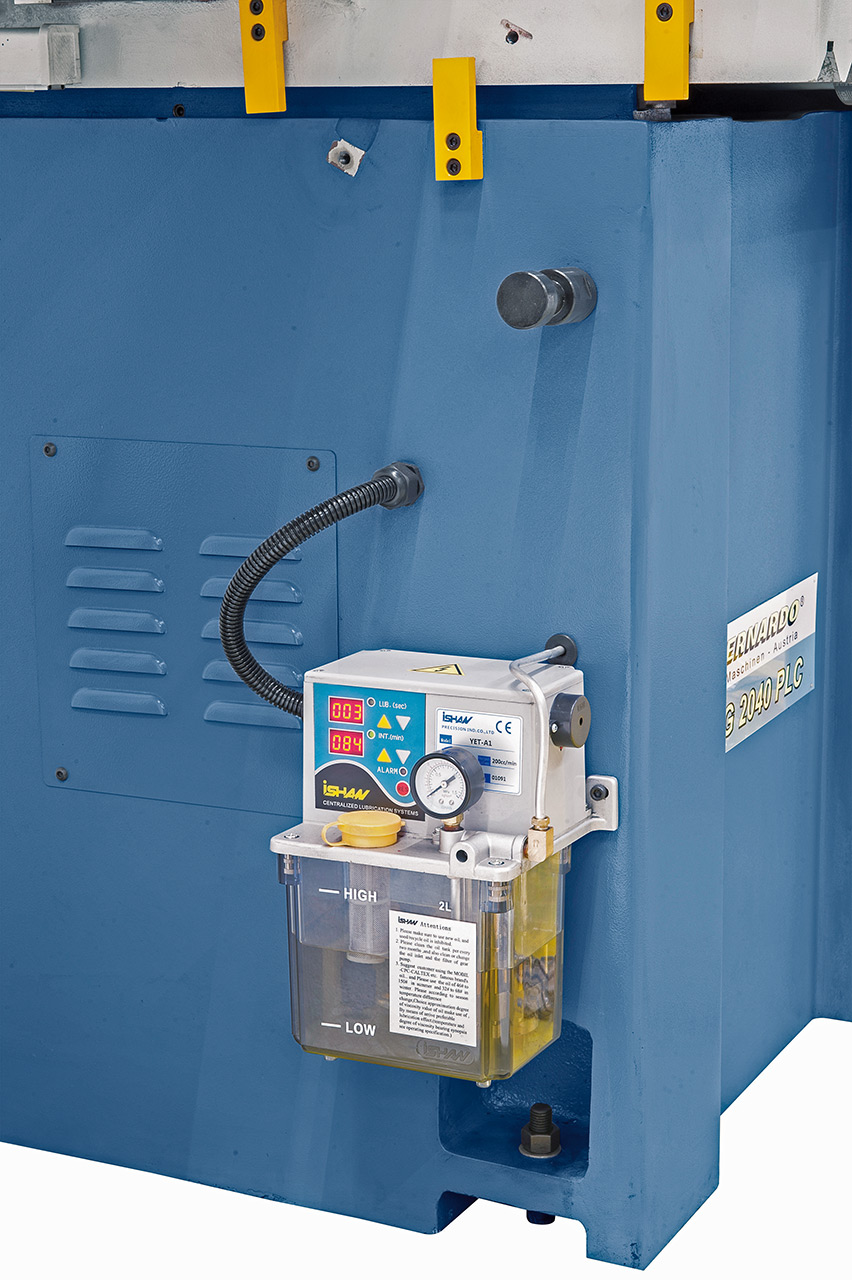

Automatische Zentralschmierung für alle Führungsbahnen und Spindeln.

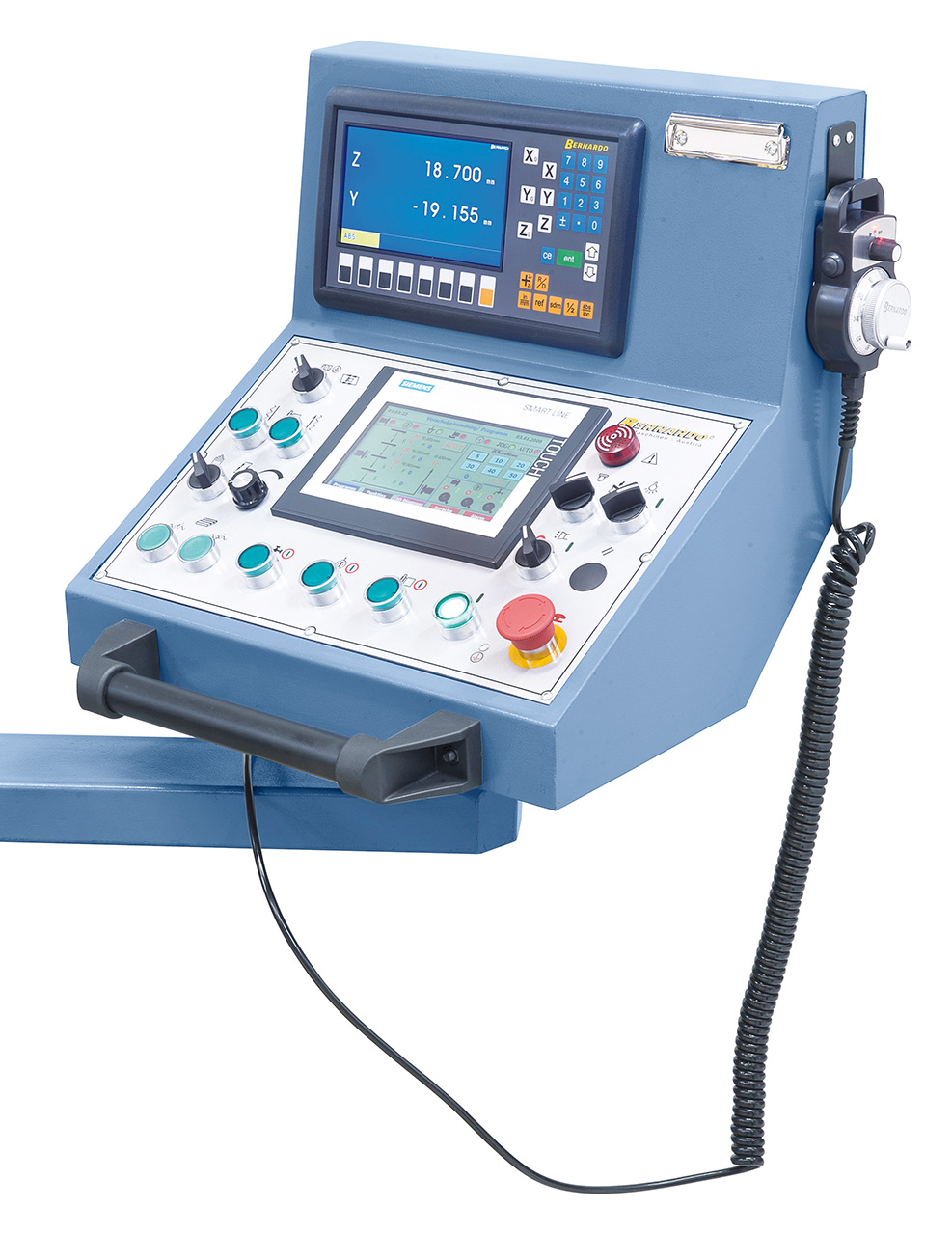

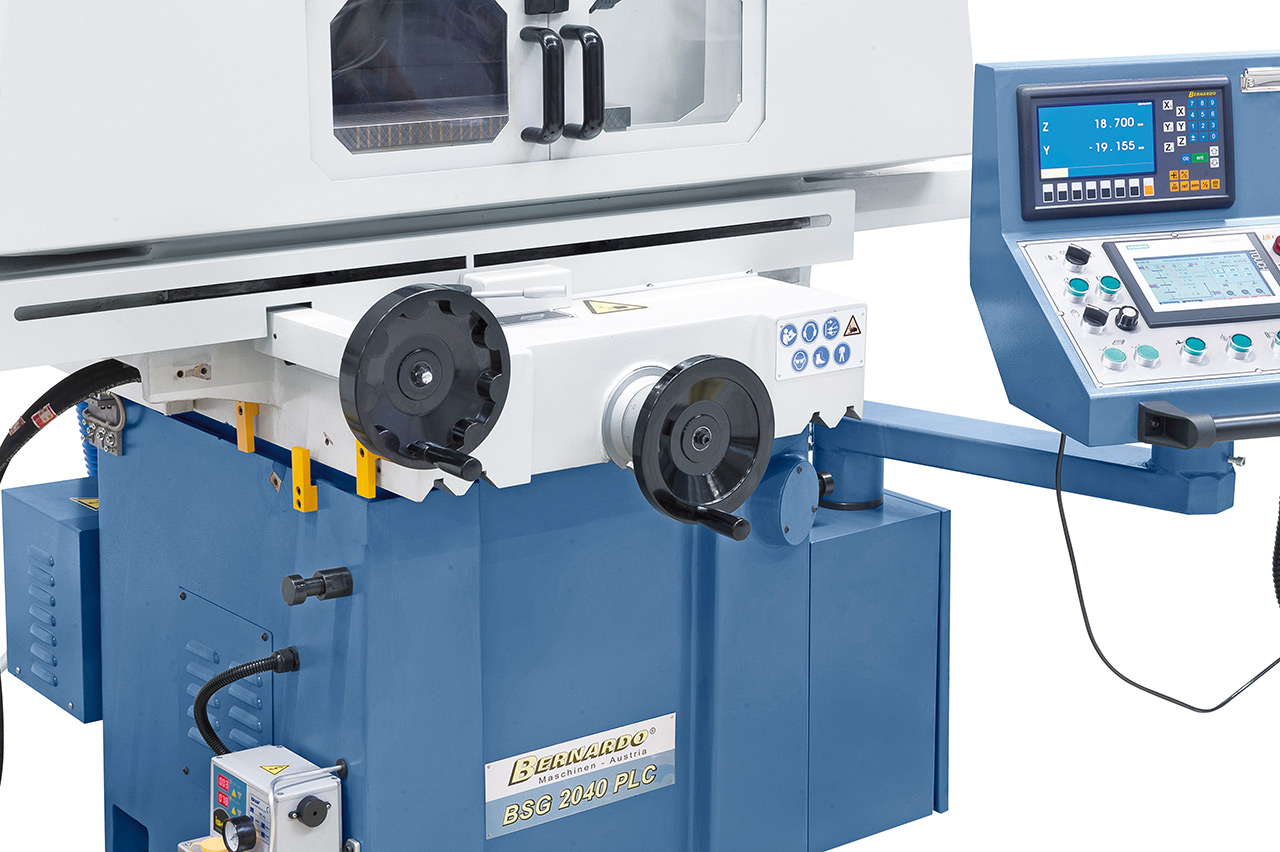

2-Achs-Digitalanzeige mit LCD- Display im Lieferumfang enthalten.

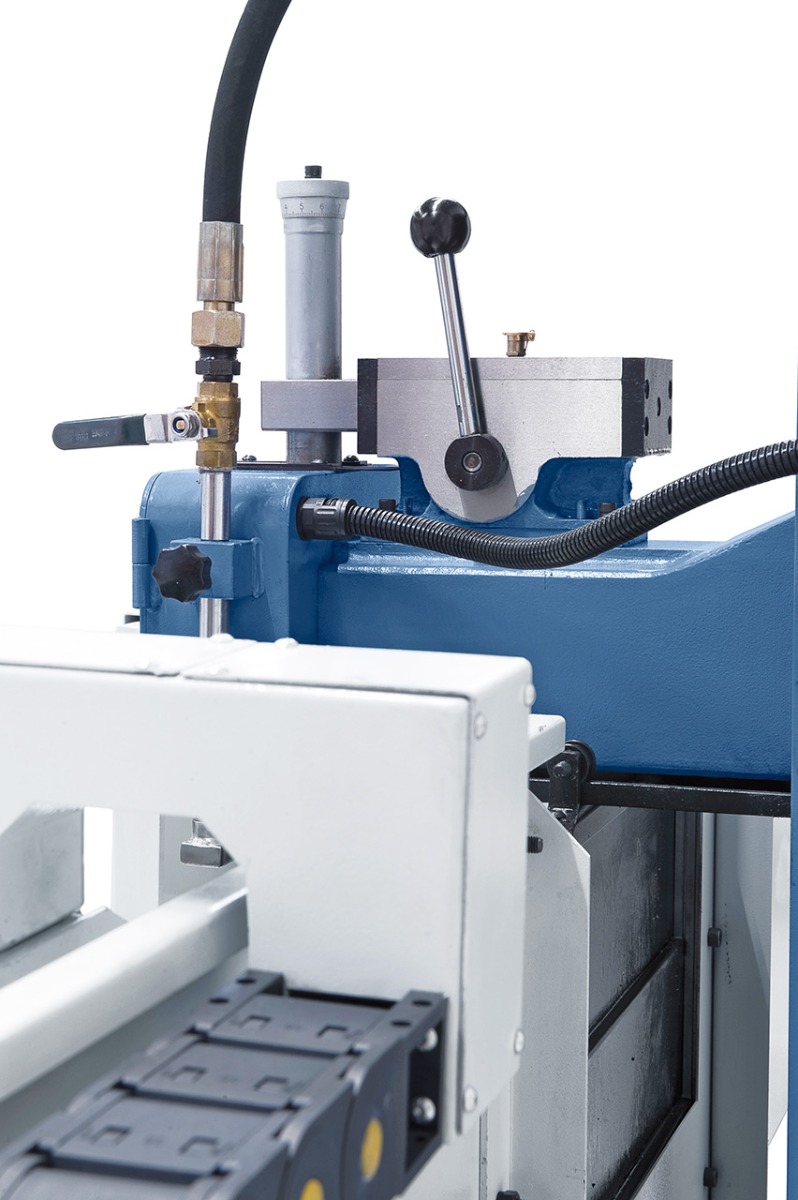

Manuelle Parallelabziehvorrichtung mit Mikrometerverstellung im Lieferumfang enthalten

Vibrationsarmer Lauf und hohe Genauigkeit der Schleispindel durch die vorgespannten Speziallager.

Servomotor für die automatische Vertikalzustellung mit folgenden Funktionen: Eilgang vor - Schlichten - Ausfeuern - Eilgang zurück.

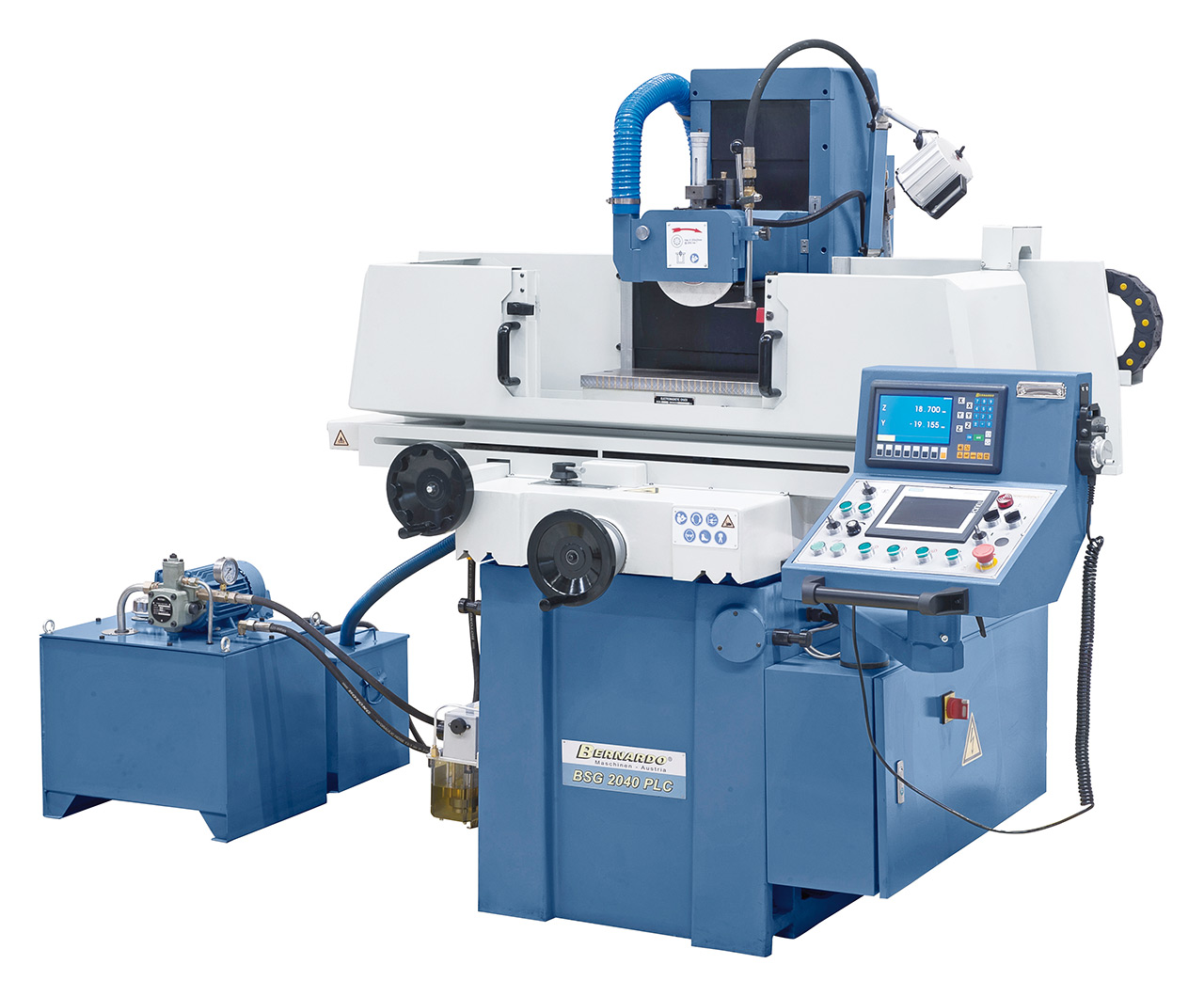

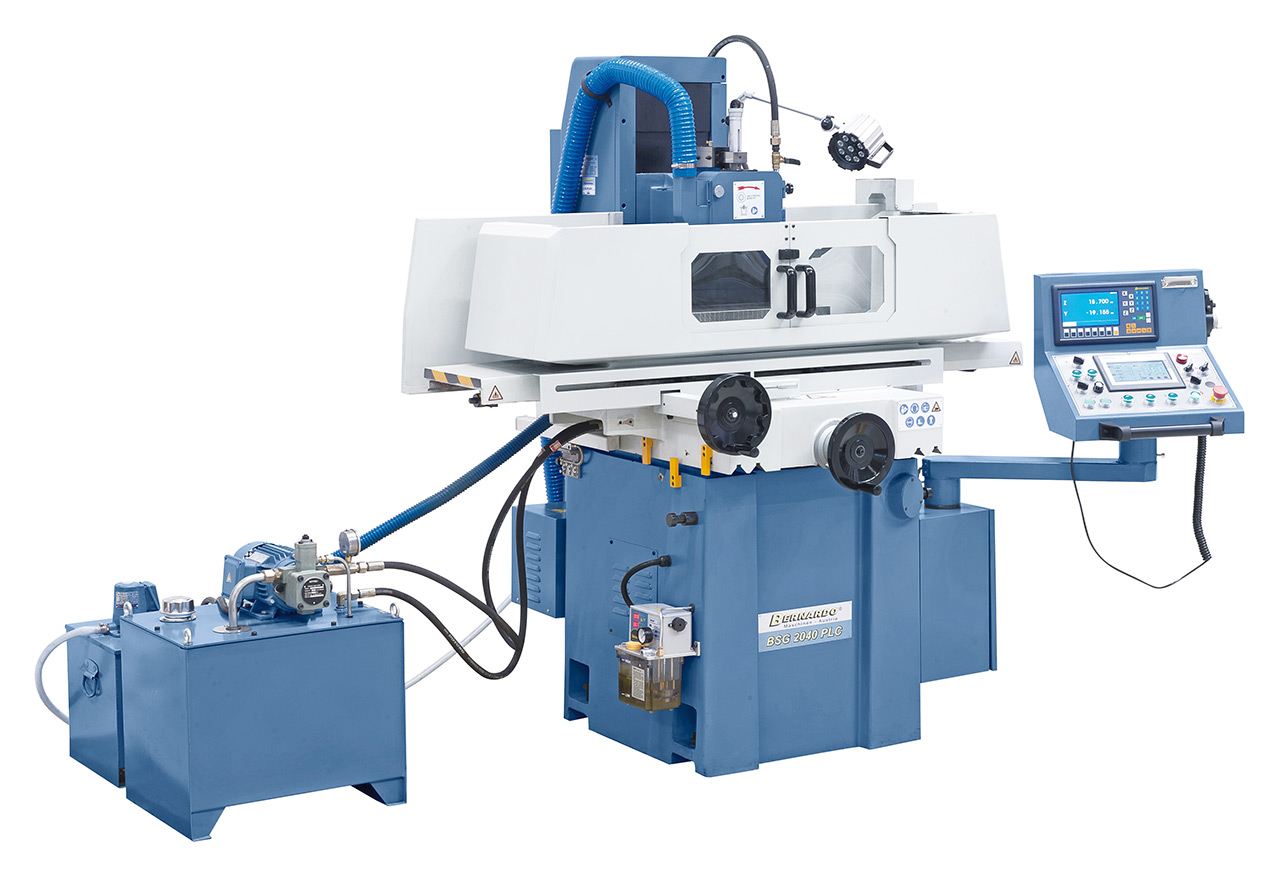

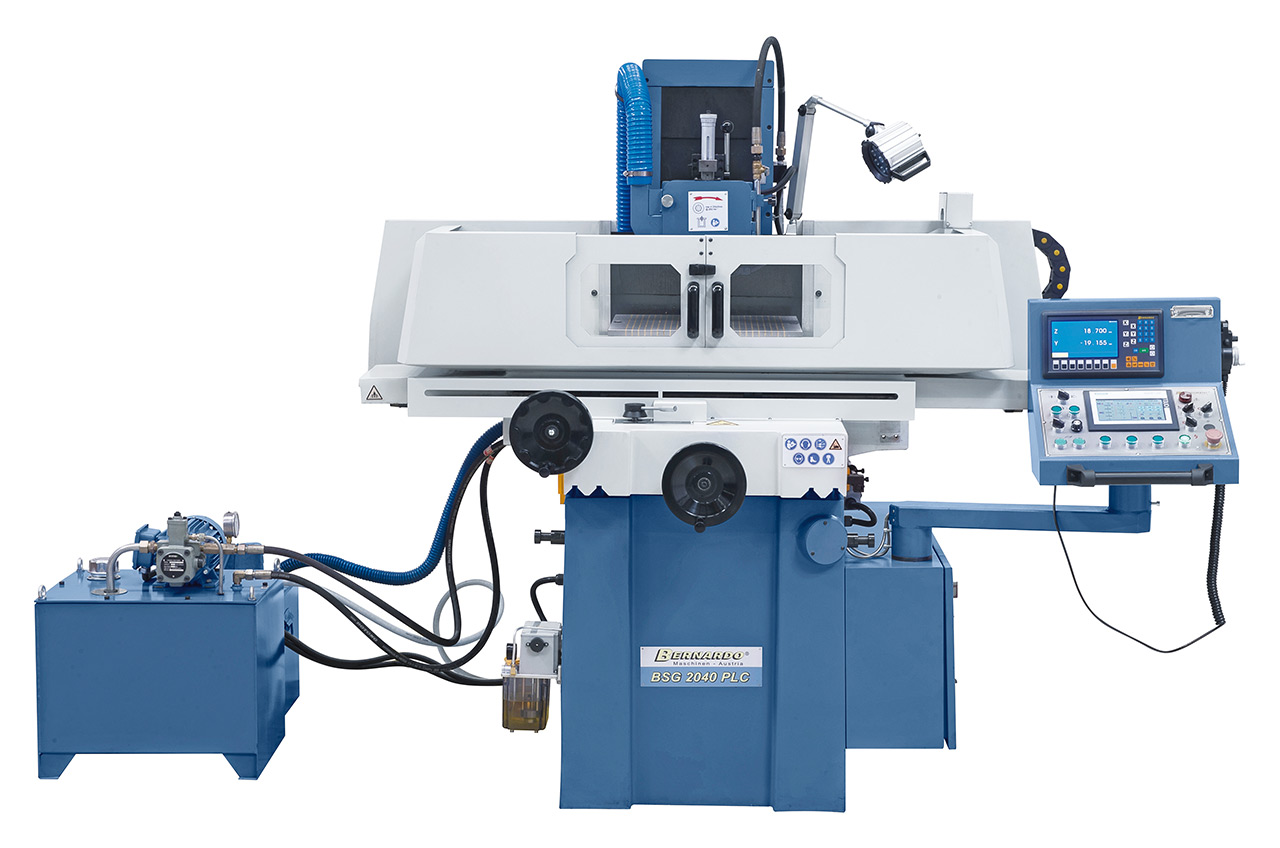

Flachschleifmaschine BSG 2040 PLC mit 2-Achsen-Digitalanzeige ES-12 H **

Art.Nr.: 05-1445B

Merkliste Vergleichsliste

Die hydraulische Flachschleifmaschine BSG 2040 PLC besticht durch die umfangreiche Serienausstattung wie z.B.: Computergesteuerte Vertikalzustellung, Parallelabzieh- vorrichtung mit Mikrometerverstellung, Magnetplatte mit Entmagnetisierungseinrichtung sowie der 2-Achs-Digitalanzeige.

23.424,00 €

inkl. 20% MWSt.

Verfügbarkeit

Auf Lager

Lieferbar in 2-3 Werktagen

Produkteigenschaften

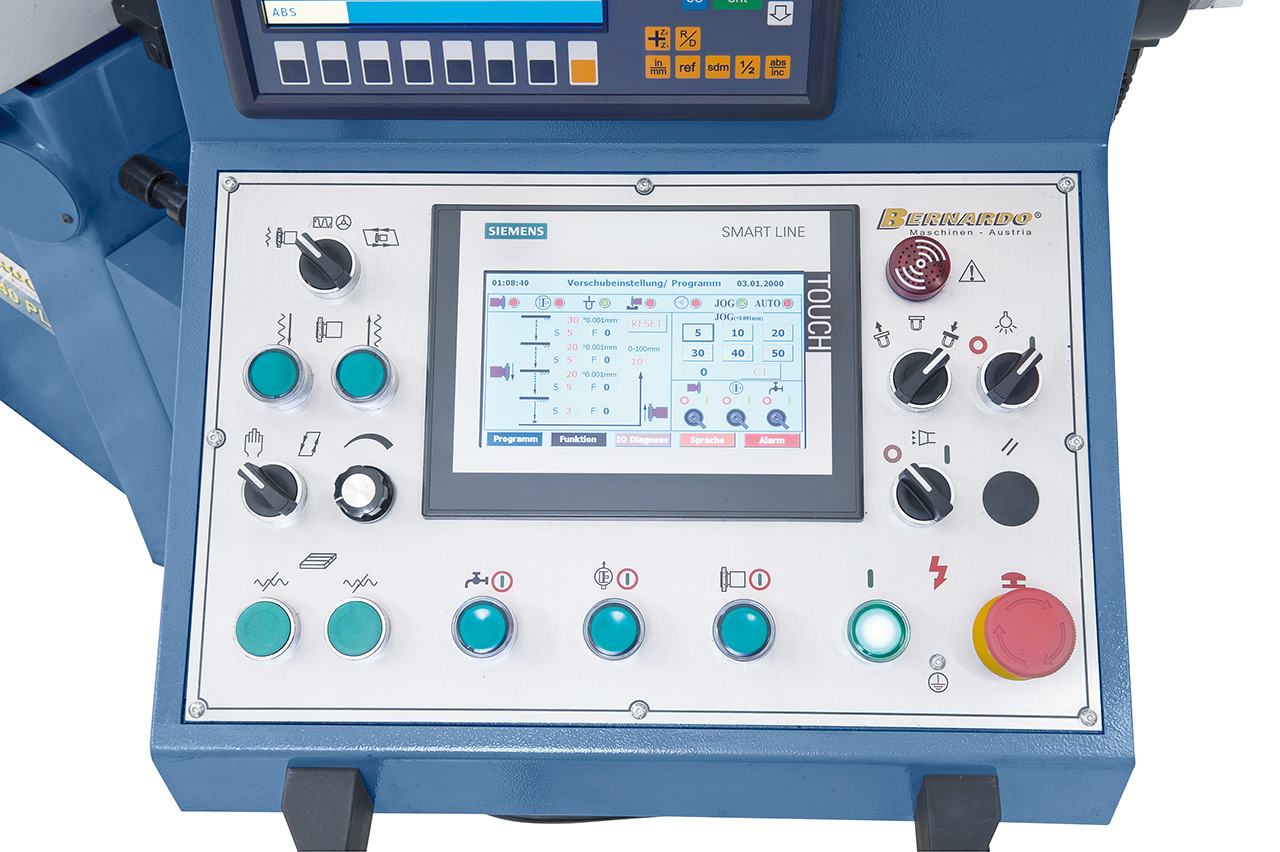

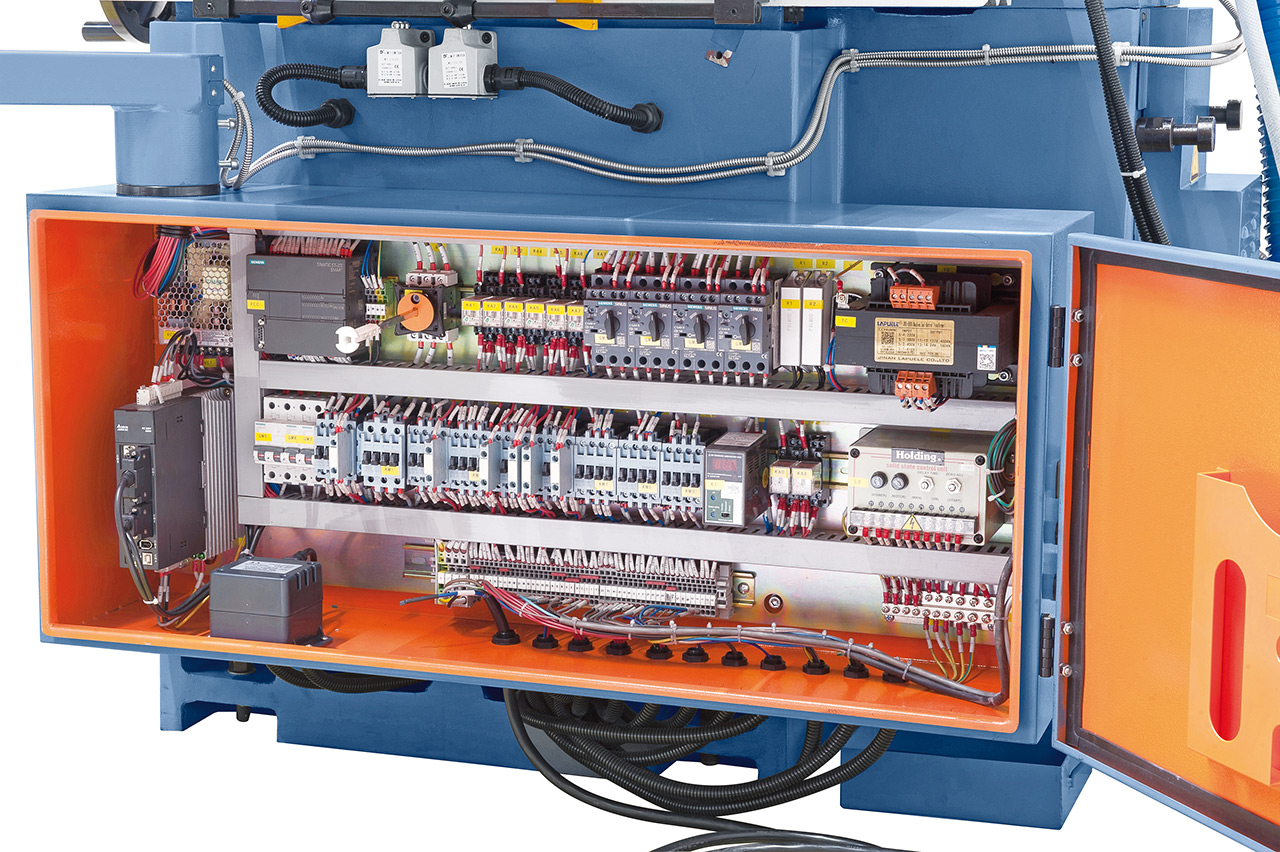

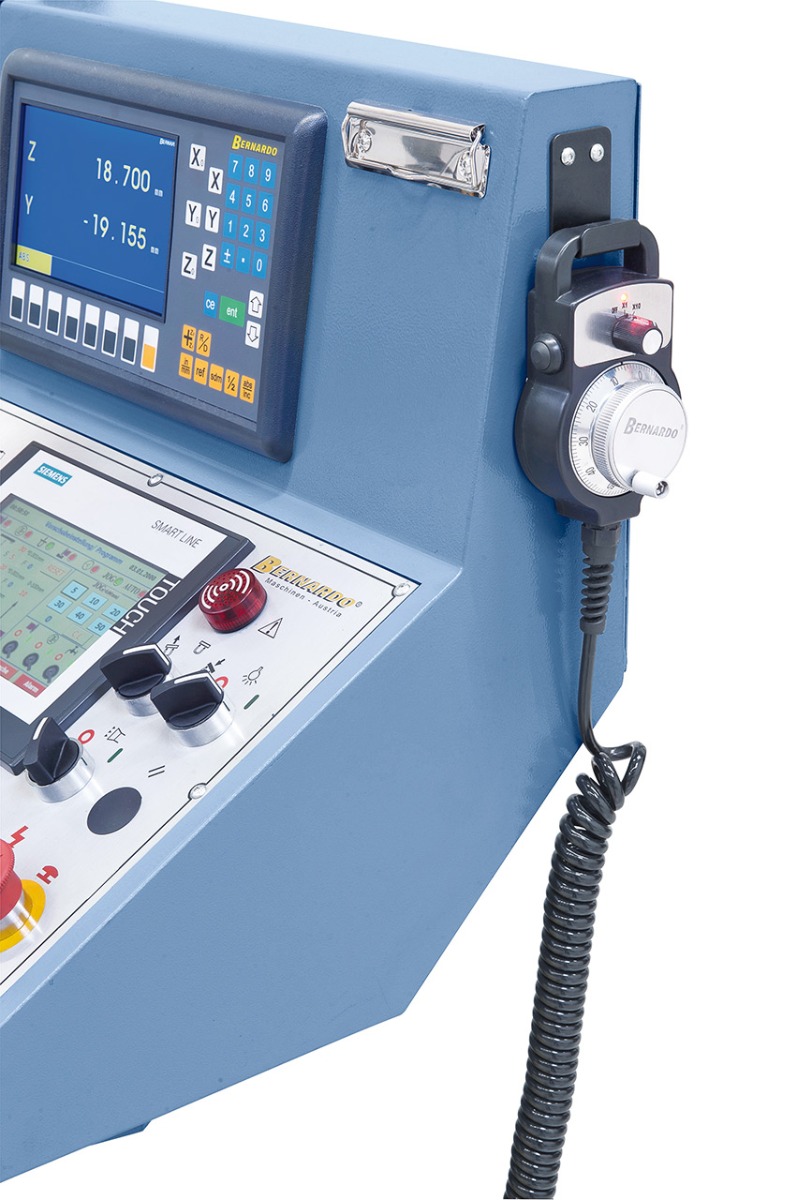

Inklusive Siemens PLC-Steuerung zum Programmieren einfacher Schleifzyklen per Touchscreen
Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
Separate Hydraulikeinheit, vermeidet Vibrationen und thermische Belastung
Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
Geringer Slip-Stick-Effekt durch kunststoffbeschichtete Gegenführungen in x- und y-Achse
Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende

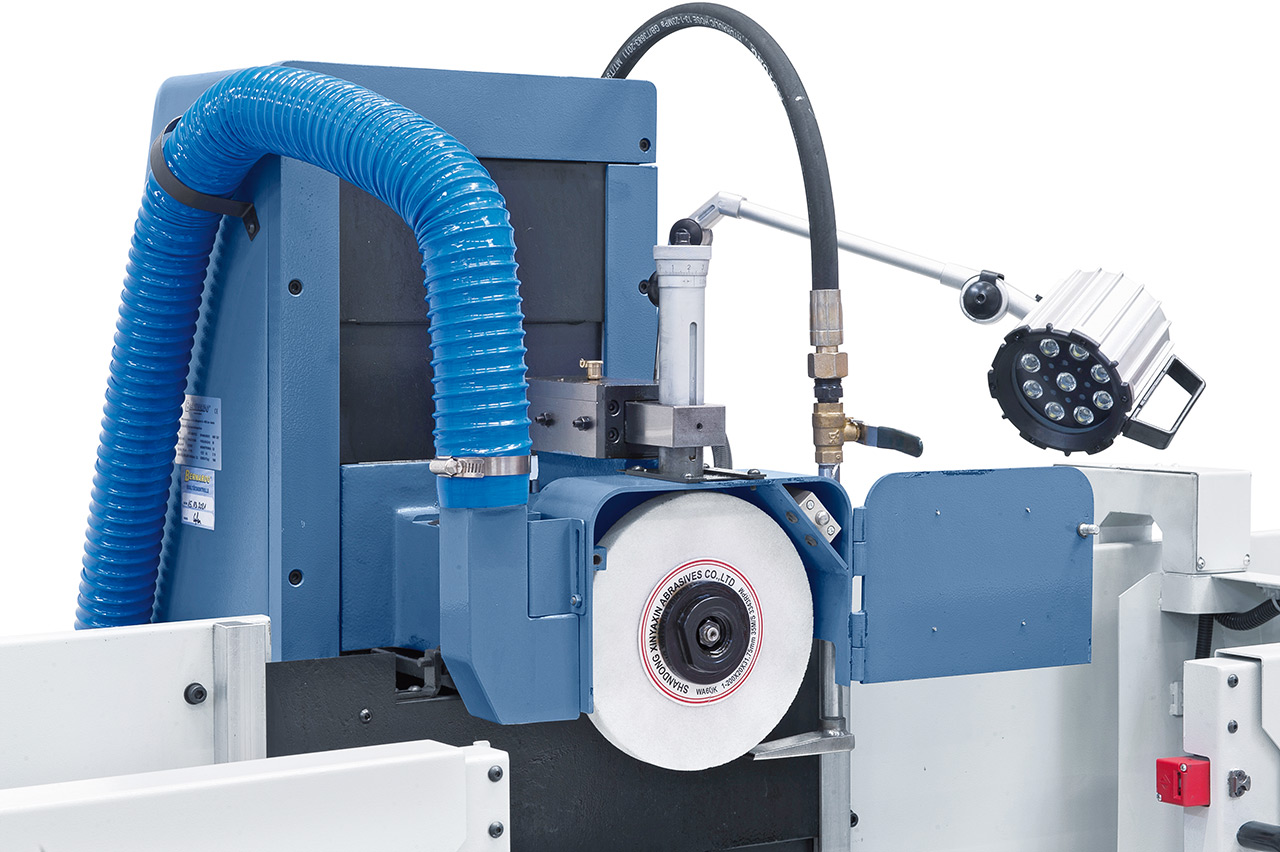

Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
Digital gesteuerter automatischer Vertikalvorschub mit Servomotor
Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
Tischlängsführung V-Flach, Tischquerführung Doppel-V

Produkt-Spezifikationen

Tischaufspannfläche	200 x 500 mm
T-Nuten Anzahl / Breite	1 / 14 mm

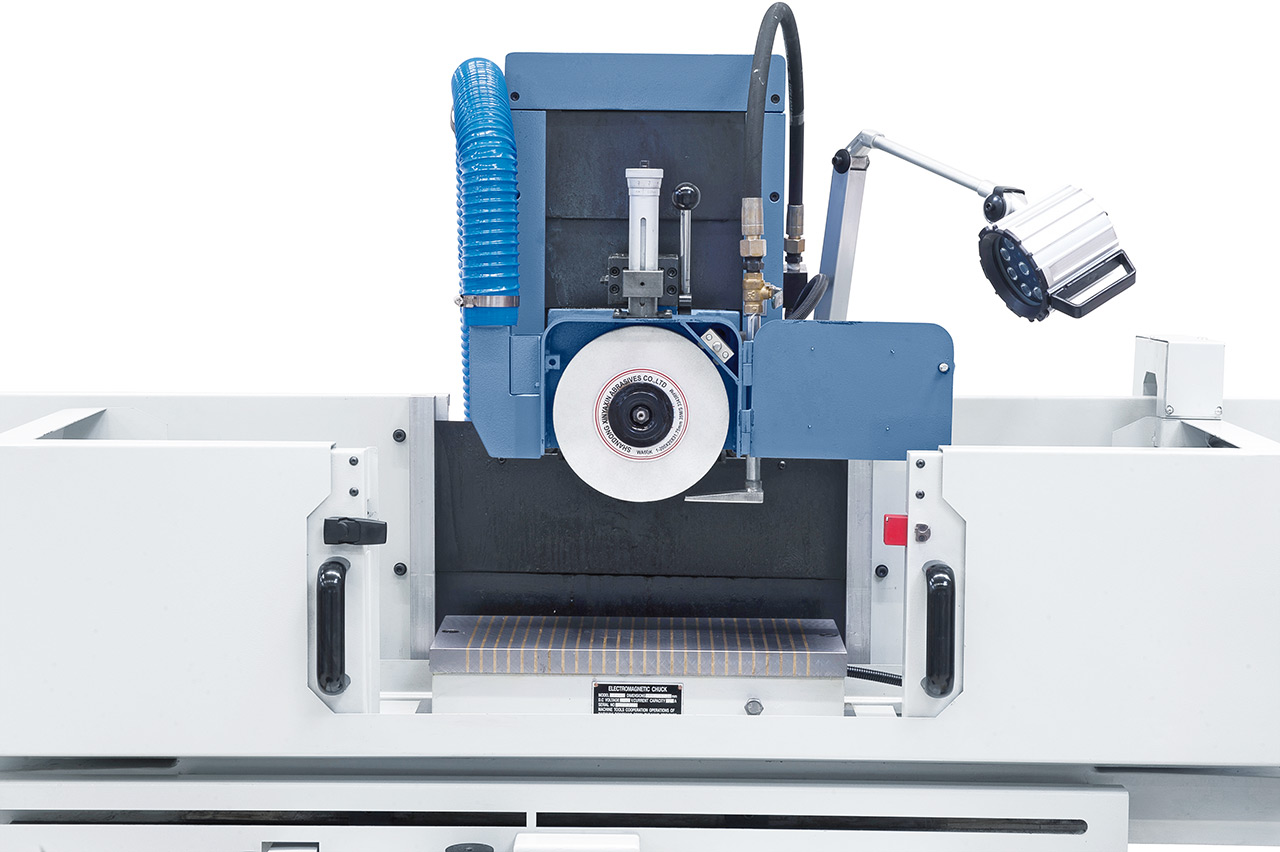

Elektro-Magnetspannplatte	200 x 460 mm
Max. Verfahrweg, längs	560 mm
Max. Verfahrweg, quer	240 mm
Abstand Spindelmitte / Tisch max.	450 mm
Max. Werkstückgewicht*	180 kg
Schleifscheibe	200 x 20 x 31,75 mm
Tischgeschwindigkeit, hydraulisch	7 - 25 m/min
Querverstellung
Automatische Zustellung, quer	0,5 - 8 mm / Hub
Eilgang, quer	990 mm/min
Zustellung quer pro Handradumdrehung	4 mm/U
Skalenteilung am Handrad	0,02 mm
Vertikalzustellung
Automatische Zustellung, vertikal	0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm
Eilgang, vertikal	480 mm/min
Zustellung vertikal pro Handradumdrehung	2 mm/U
Skalenteilung am Handrad	0,005 mm
Schleifspindelmotor	2,2 kW
Spindeldrehzahl	2850 U/min
Hydraulikpumpenmotor	0,75 kW
Vertikalvorschubmotor	0,5 kW
Länge	2160 mm
Tiefe	1650 mm
Höhe	1840 mm
Gewicht ca.	1640 kg
* mit Magnetspannplatte
