Samostatná hydraulická jednotka eliminuje vibrace a tepelné namáhání

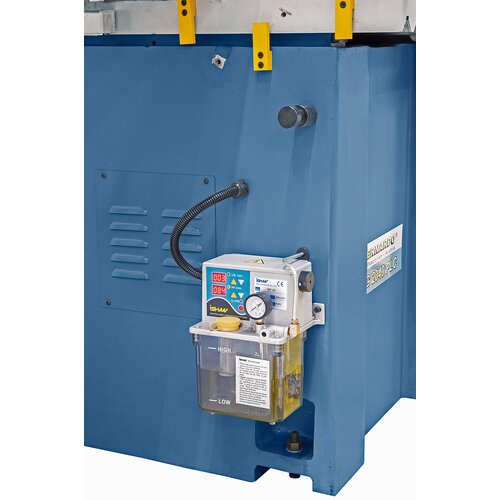

Centrální mazání všech vodicích drah a vřeten

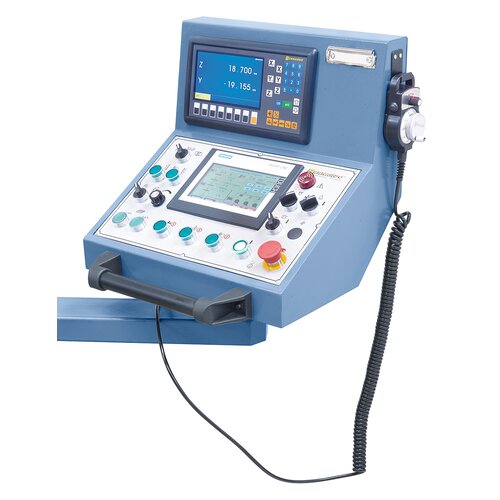

2osé digitální odměřování s LCD displejem je součástí dodávky.

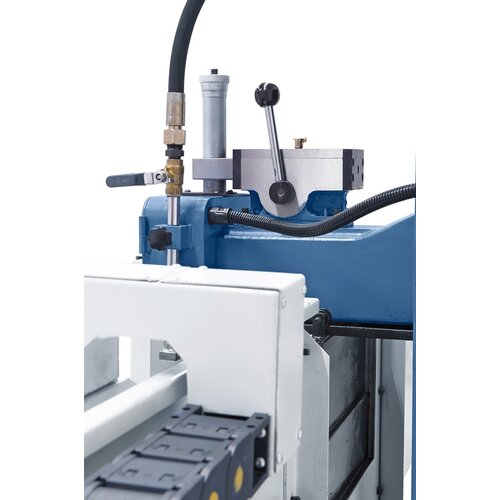

Součástí dodávky je paralelní orovnávací přípravek s mikrometrickým posuvem

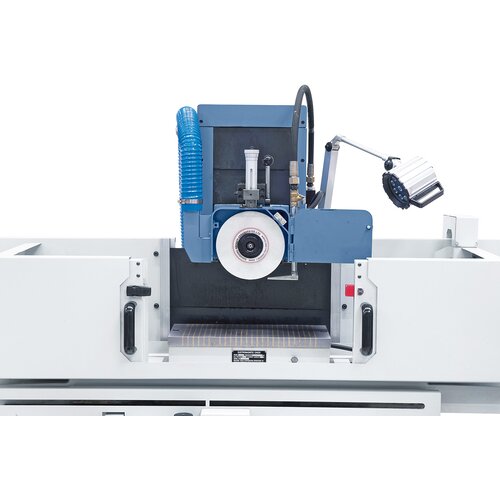

Vysoce přesný a klidný chod brusného vřetena zajišťují speciální předpjatá ložiska

Servomotor zajišťuje automatické svislé pozicování s těmito funkcemi: rychloposuv vpřed - broušení - vyjiskření - rychloposuv zpět

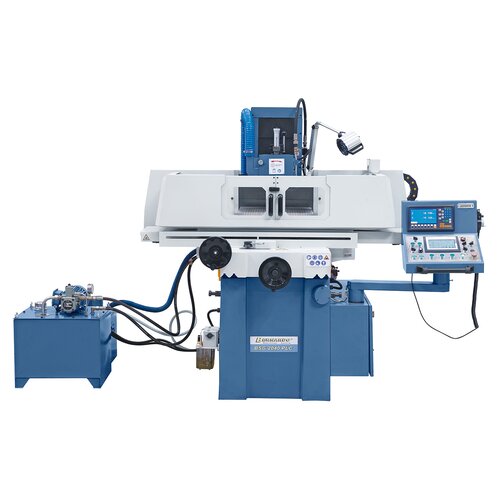

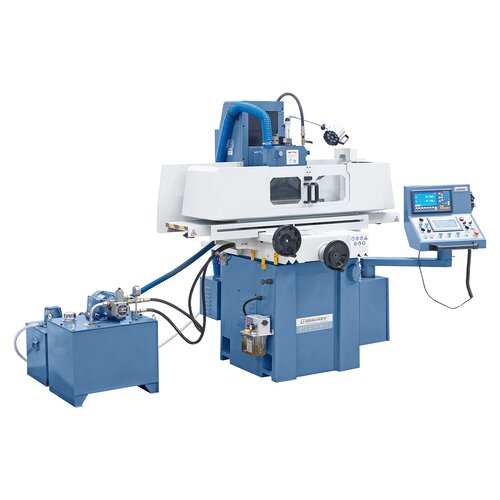

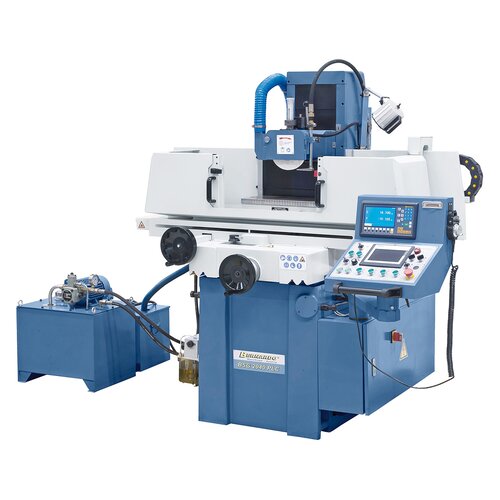

Bruska na plocho BSG 2040 s PLC a dvouosým digitálním odečtem ES-12 H

product.detail.art-no: 05-1445B

Zu Favoriten hinzufügen Zur Vergleichsliste hinzufügen

Hydraulická bruska BSG 2040 PLC nabízí komplexní standardní vybavení, jako jsou například: digitálně řízené vertikální nastavení, paralelní orovnávací přípravek s mikrometrovým nastavením, magnetickou desku se zařízením na odmagnetizaci a také 2osé digitální odměřování.

23 424,00 €

incl. 20% VAT

Availability

In Stock

Deliverable in 2-3 business days

Product Properties

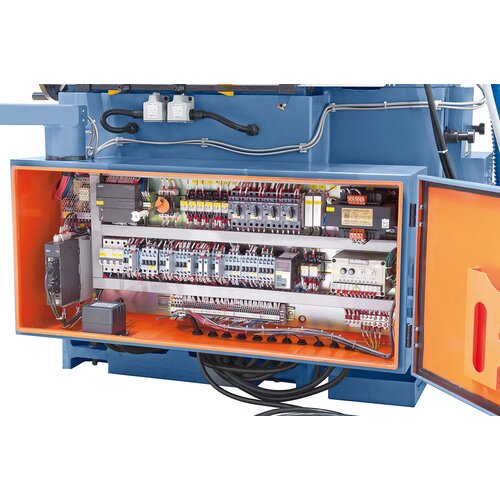

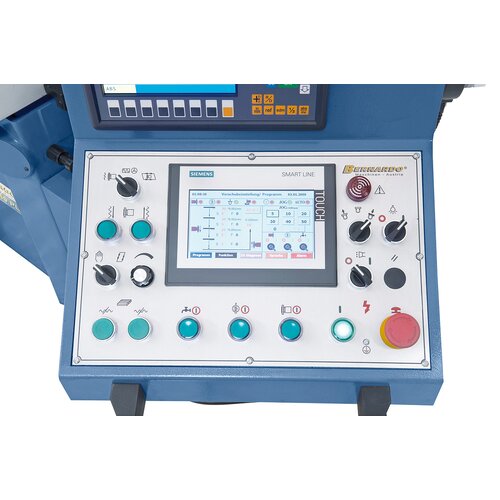

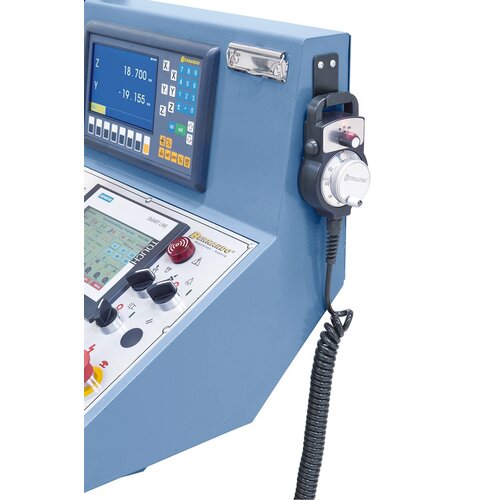

Včetně řízení PLC Siemens pro programování jednoduchých cyklů broušení pomocí dotykové obrazovky
Vysoce kvalitní hydraulický systém zaručuje jemné a přesné přestavení stolu i při jeho vysokém zatížení

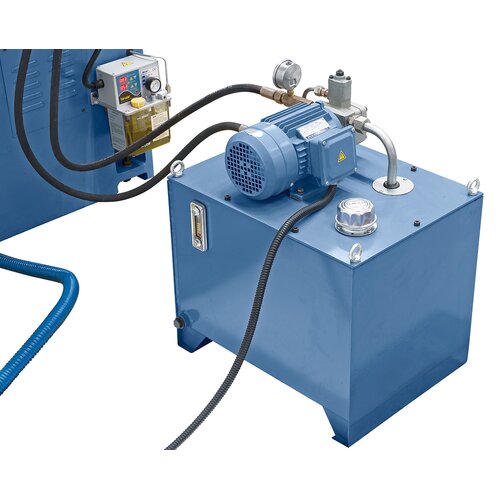

Samostatná a oddělená hydraulická jednotka s výměníkem tepla, zabraňuje tepelnému namáhání a vibracím stroje
Maximální tuhost a stabilita díky silnému žebrování a dostatečně dimenzovaným stěnám
Nízká úroveň trhavého pohybu (slip-stick-efekt) díky vodicímu vedení s plastovým povlakem v osách x a y
Pozicování na výšku obrobku rychloposuvem, nastavitelné zdvihy při broušení a vyjiskření, automatické zvednutí po ukončení programu
Brusné vřeteno je uloženo ve speciálních předpjatých ložiscích bez axiální a radiální vůle
Digitálně řízený automatický svislý posuv se servomotorem

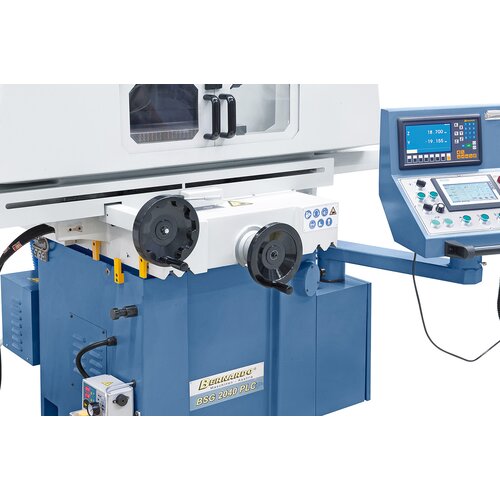

Nastavitelný podélný a příčný pohyb stolu pomocí koncových zarážek
Podélné vedení stolu ploché a V, příčné vedení stolu dvojité V

Product Specifications

Upínací plocha stolu	200 x 500 mm
T-drážky, počet / velikost	1 / 14 mm
Elektromagnetická upínací deska	200 x 460 mm
Max. dráha pojezdu, podélně	560 mm
Max. dráha pojezdu, příčně	240 mm
Vzdálenost středu vřetena / stolu max.	450 mm
Max. hmotnost obrobku*	180 kg
Brusný kotouč	200 x 20 x 31,75 mm
Podélný posuv, hydraulicky	7 - 25 m/min
Příčný posuv
Automatické přistavení, příčné	0,5 - 8 mm / zdvih
Rychloposuv, příčný	990 mm/min
Příčný posuv na otáčku ručním kolem	4 mm/ot
Nonius na ručním kole	0,02 mm
Svislý posuv
Strojní posuv	0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm
Rychloposuv, svislý	480 mm/min
Posuv svislý na otáčku ručním kolem	2 mm/ot
Nonius na ručním kole	0,005 mm
Motor brusného vřetena	2,2 kW
Otáčky vřetena	2850 ot/min
Motor hydraulického čerpadla	0,75 kW
Motor svislého posuvu	0,5 kW
Délka	2160 mm
Hloubka	1650 mm
Výška	1840 mm
Hmotnost cca	1640 kg
* s magnetickou upínací deskou
