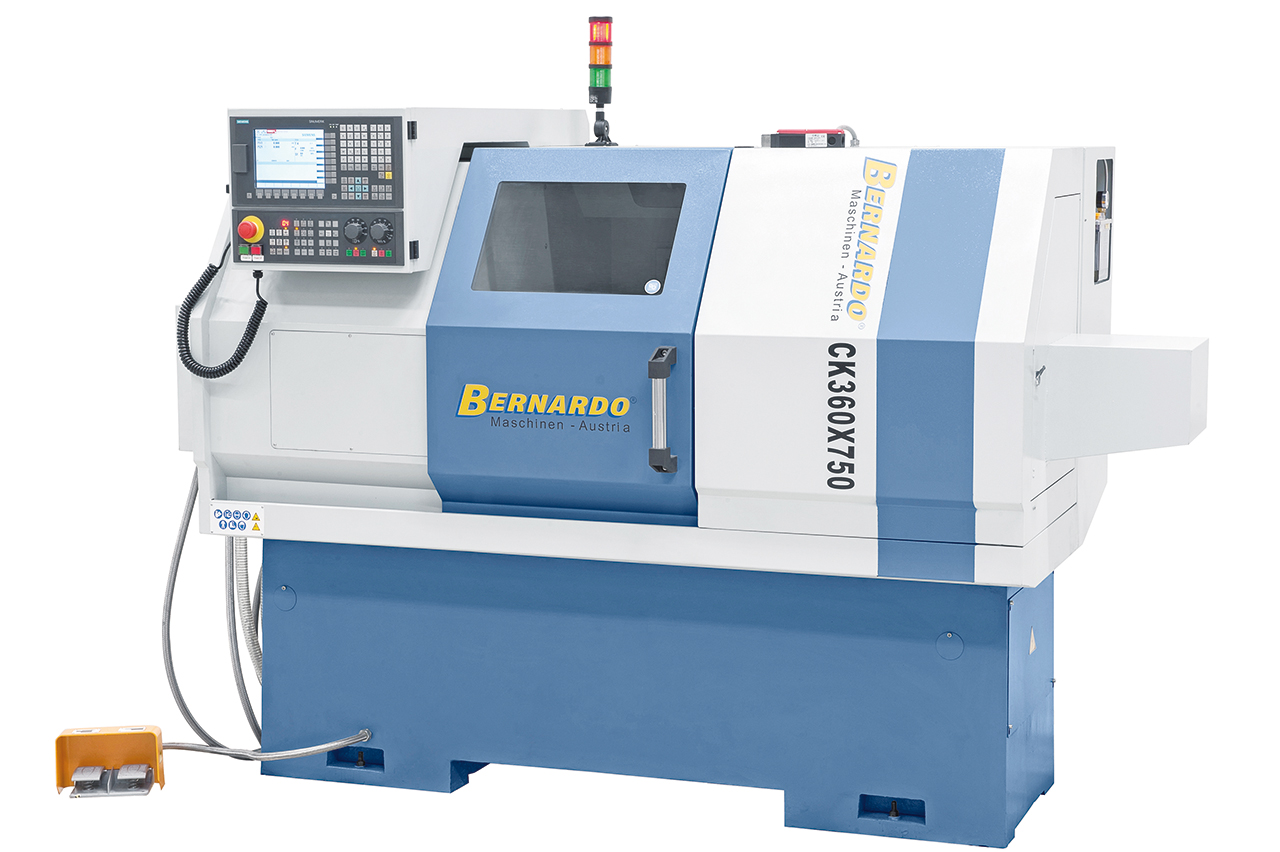

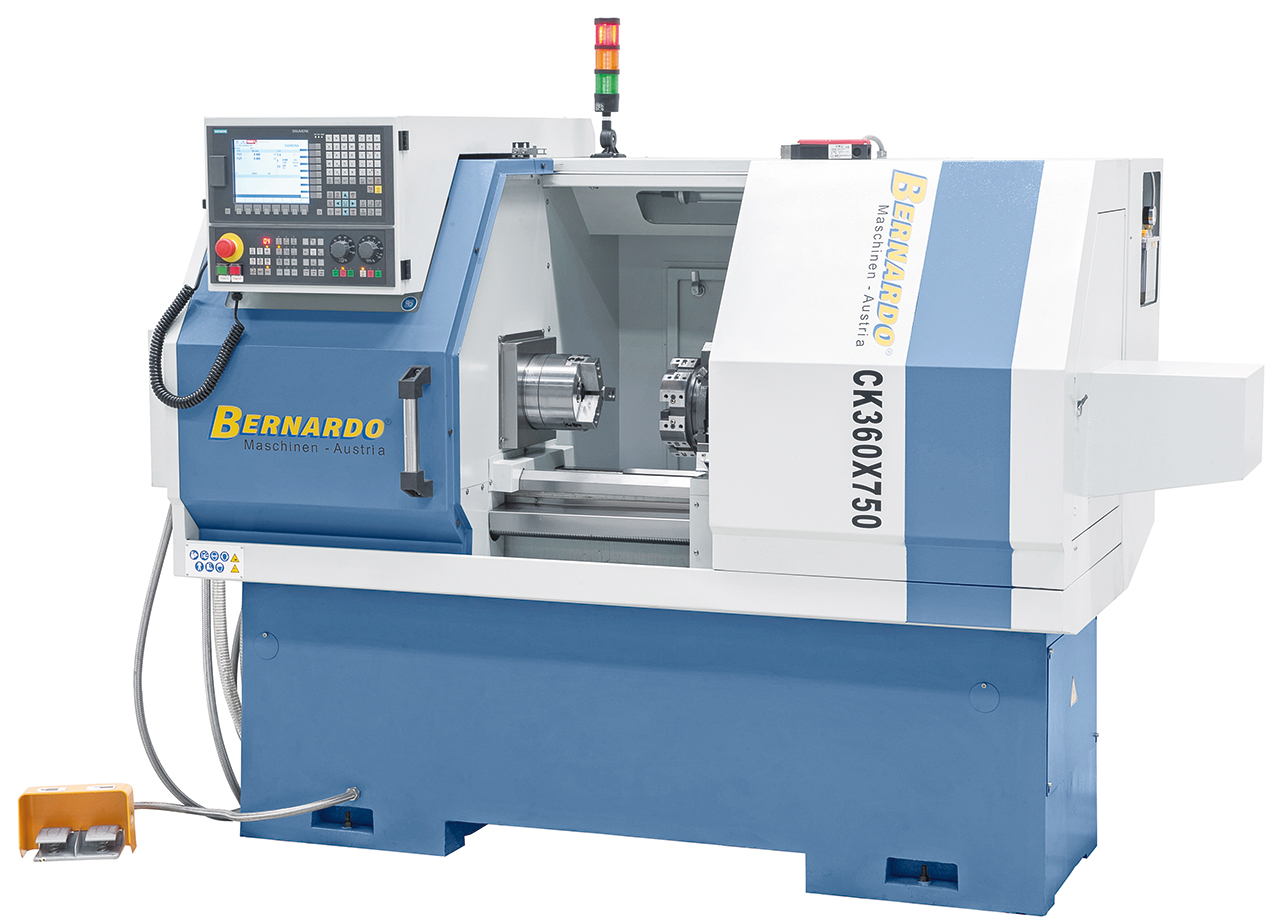

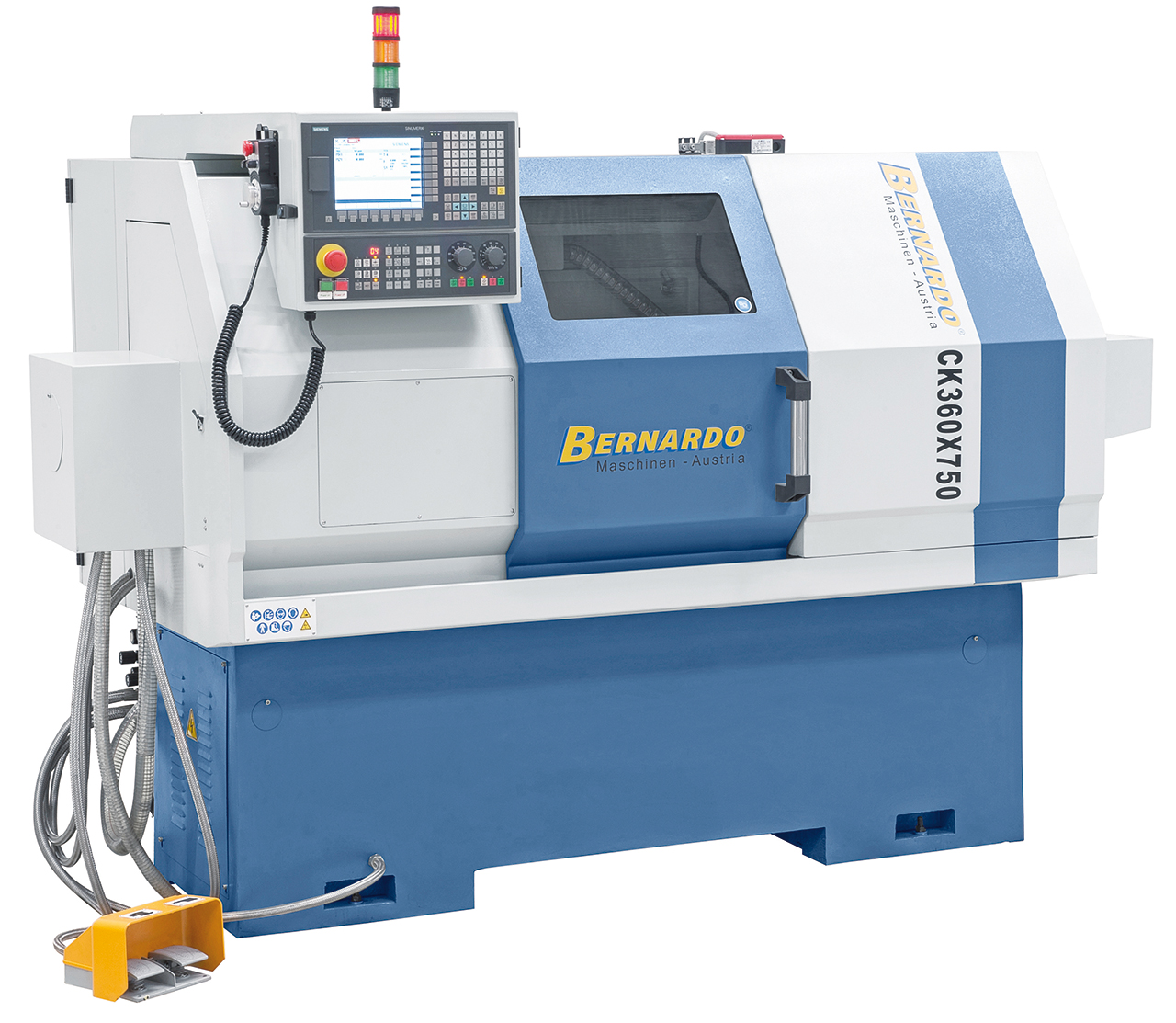

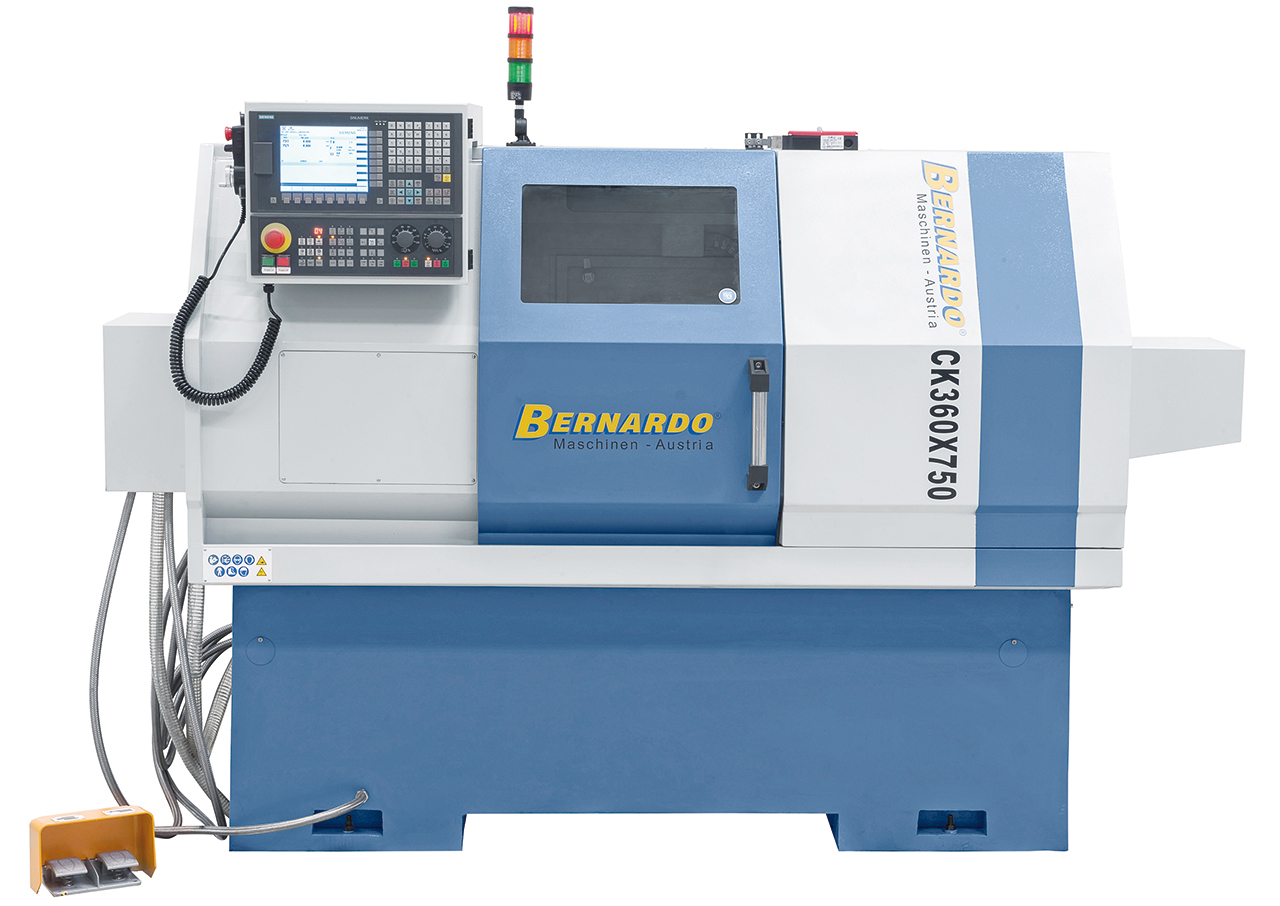

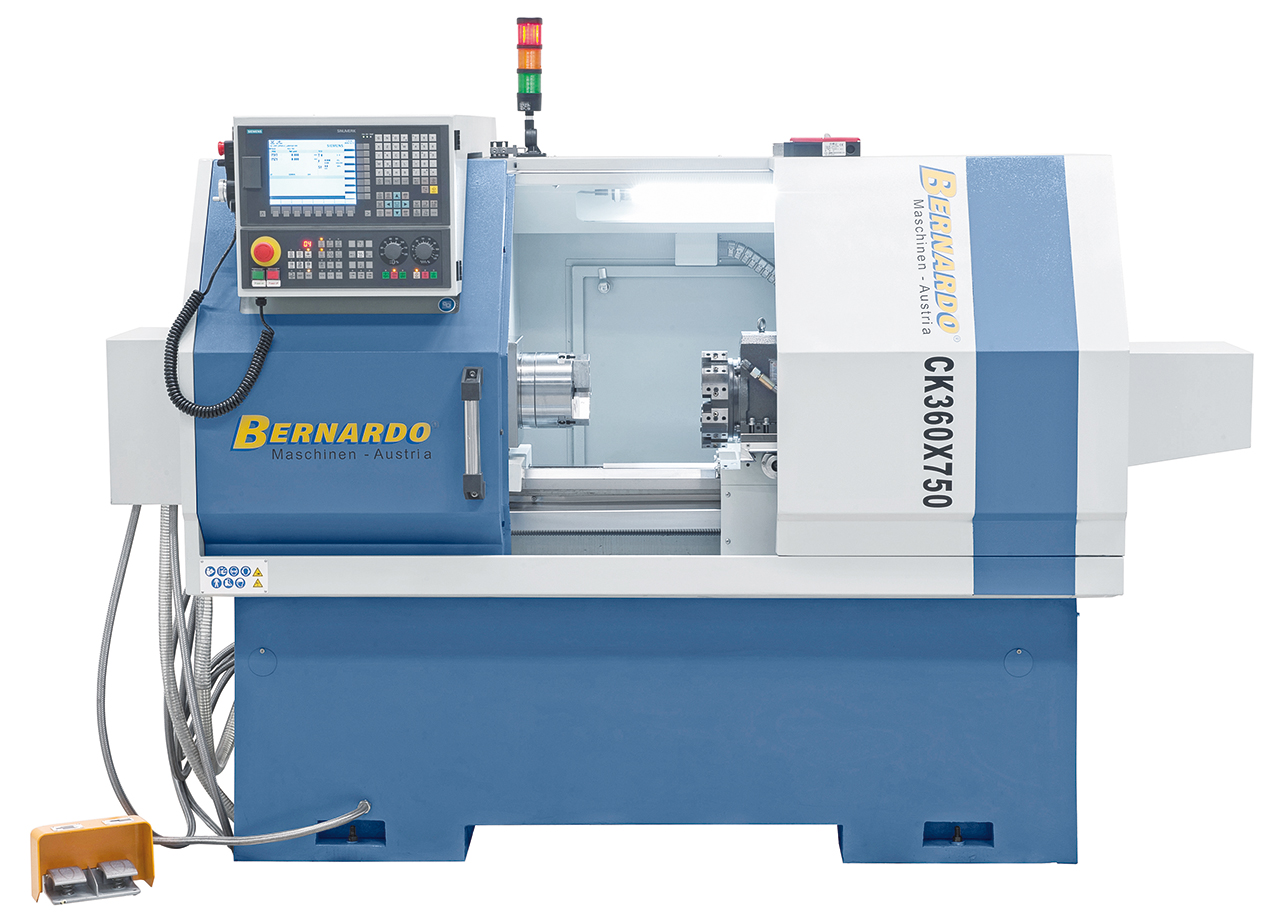

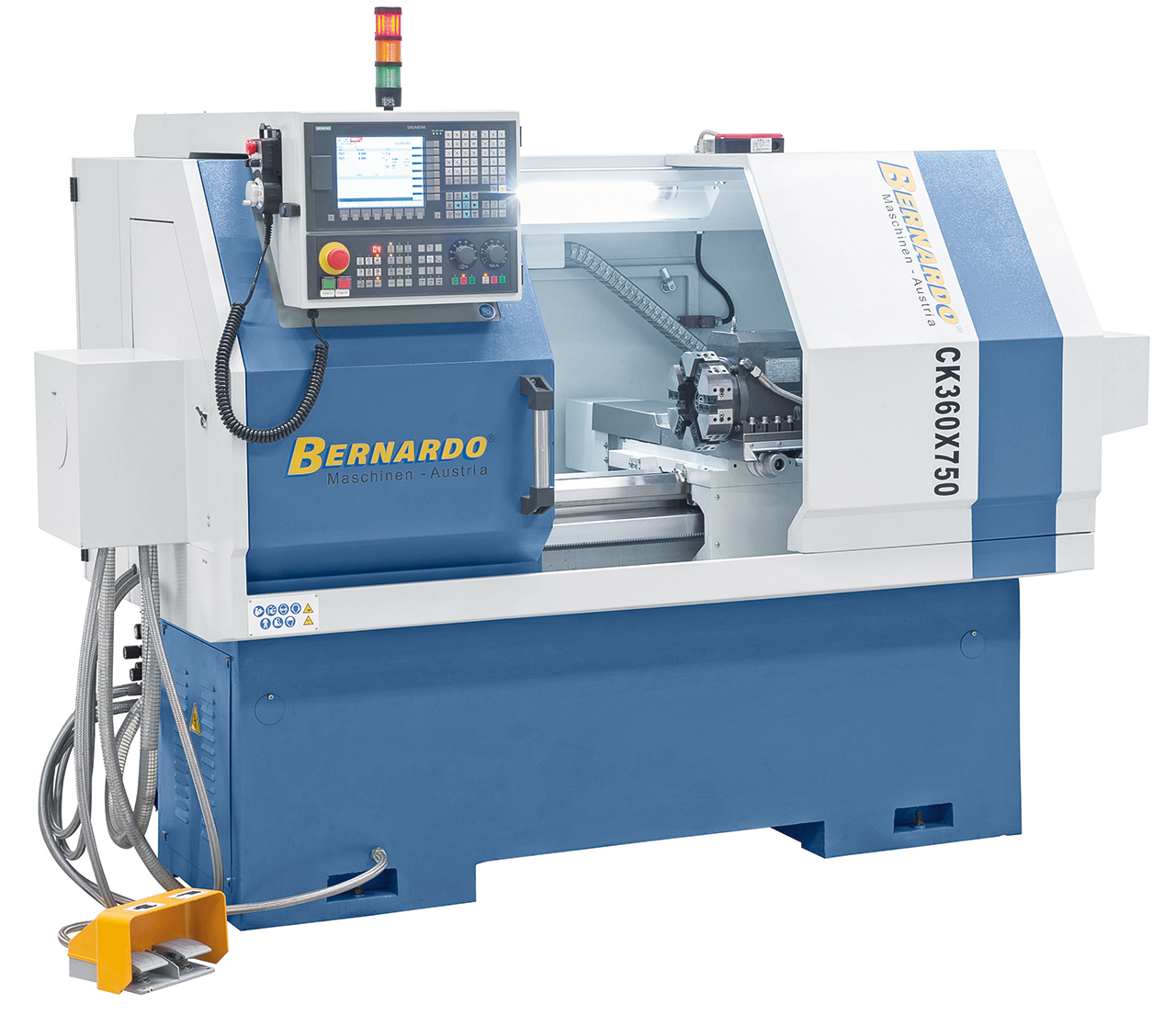

Abbildung CK 360 x 750

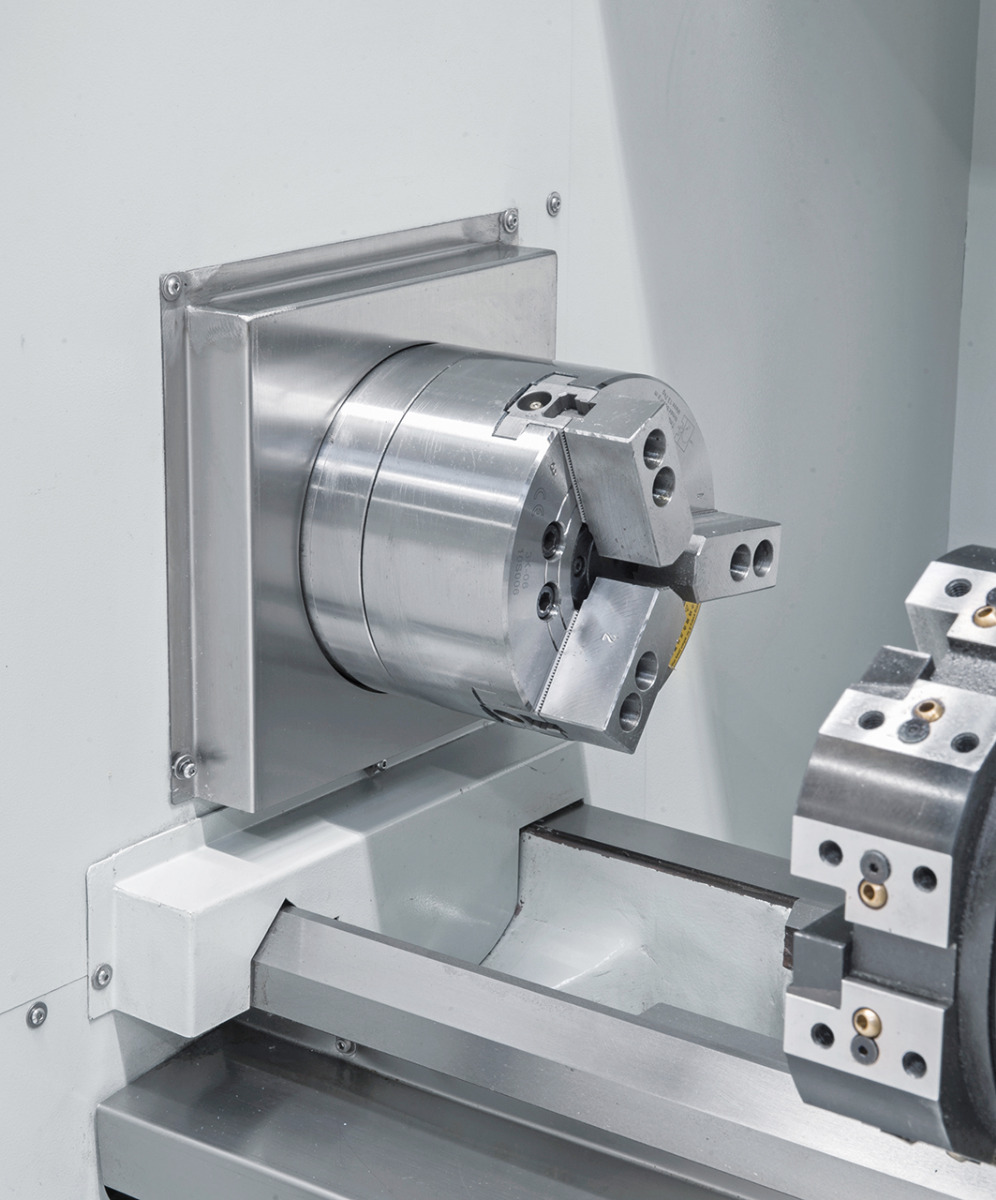

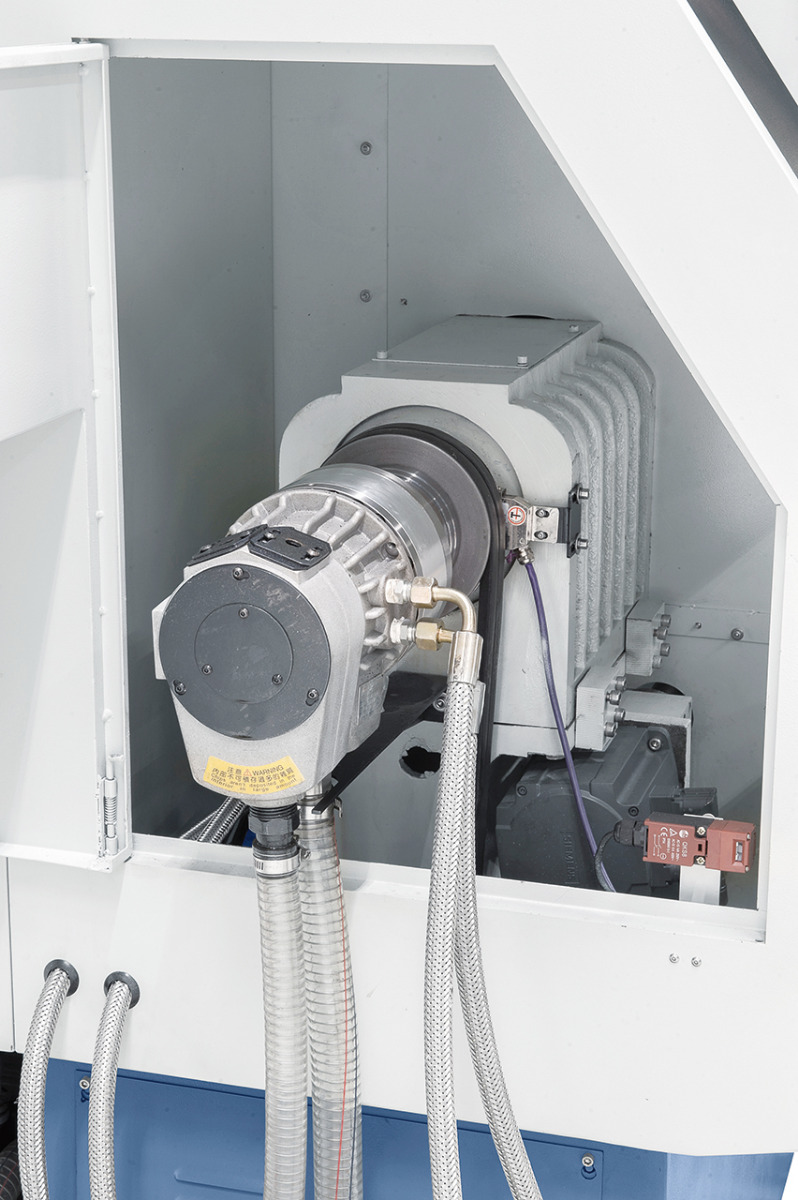

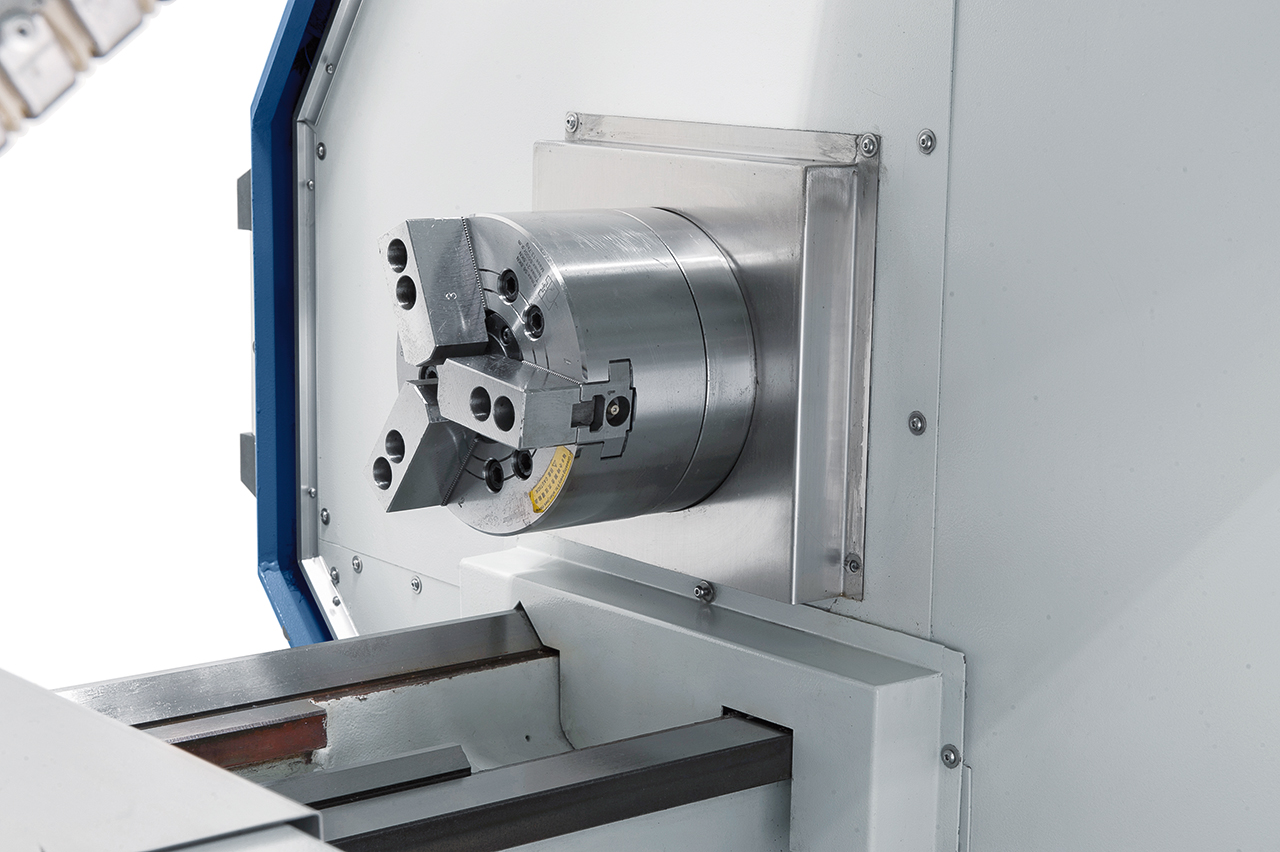

Hydraulisches 3-Backenfutter diam. 200 mm

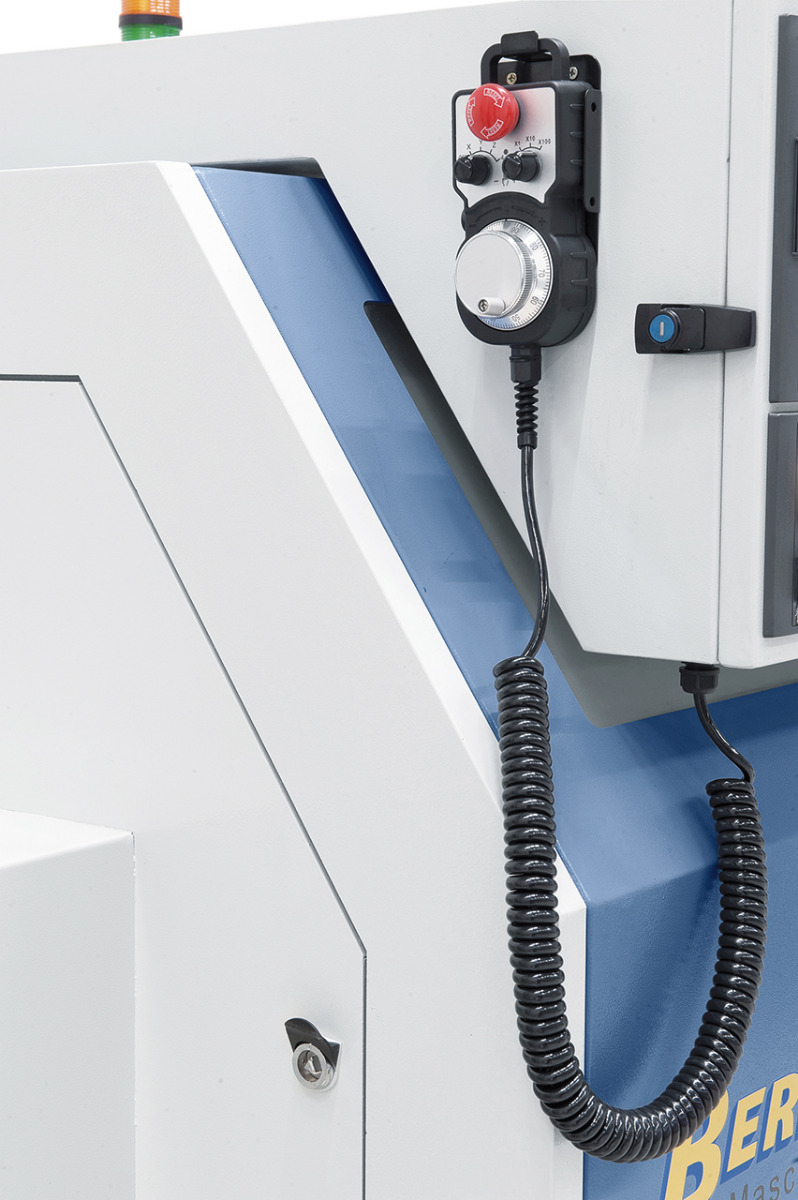

Inklusive elektronischem Handrad

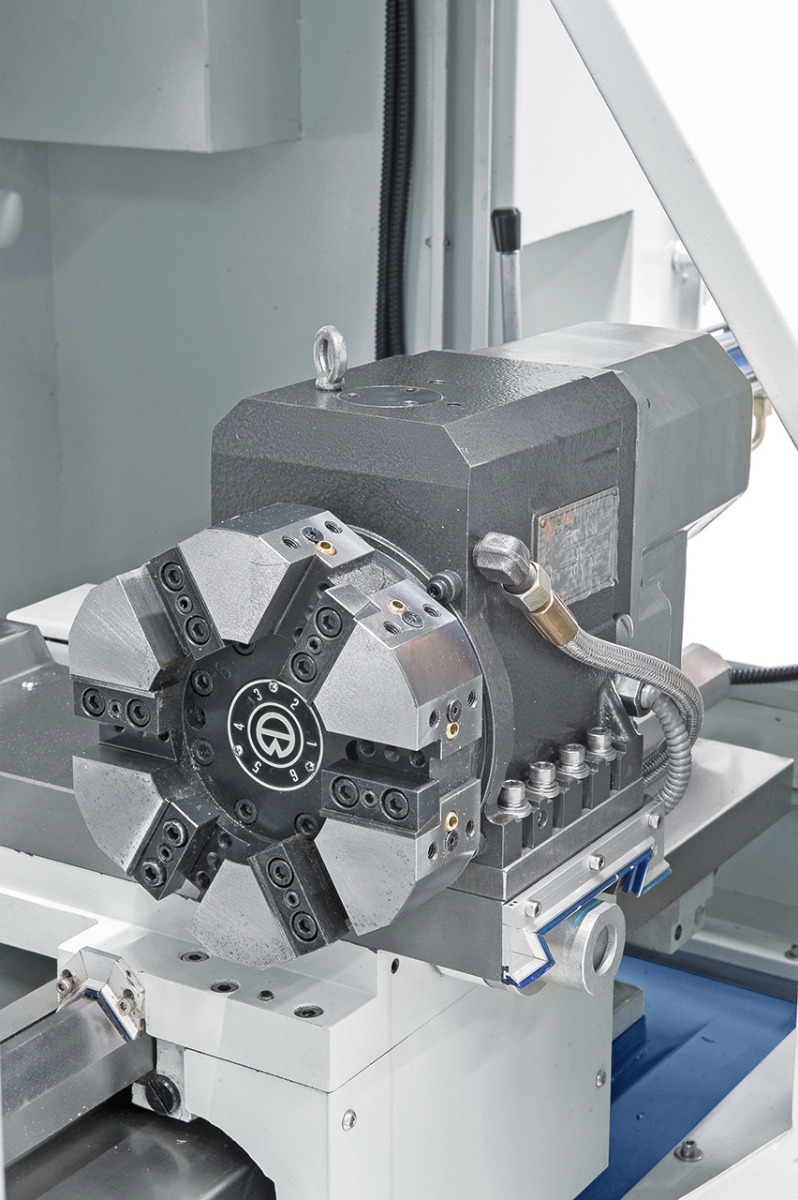

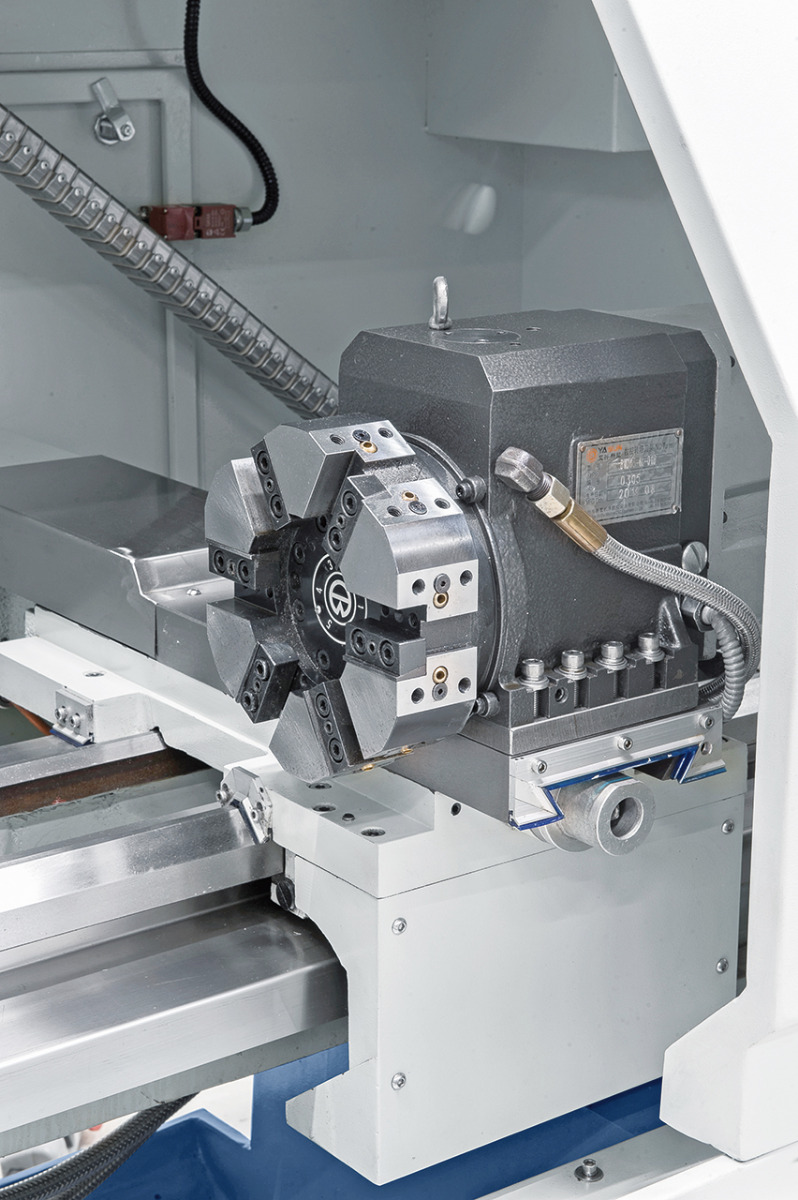

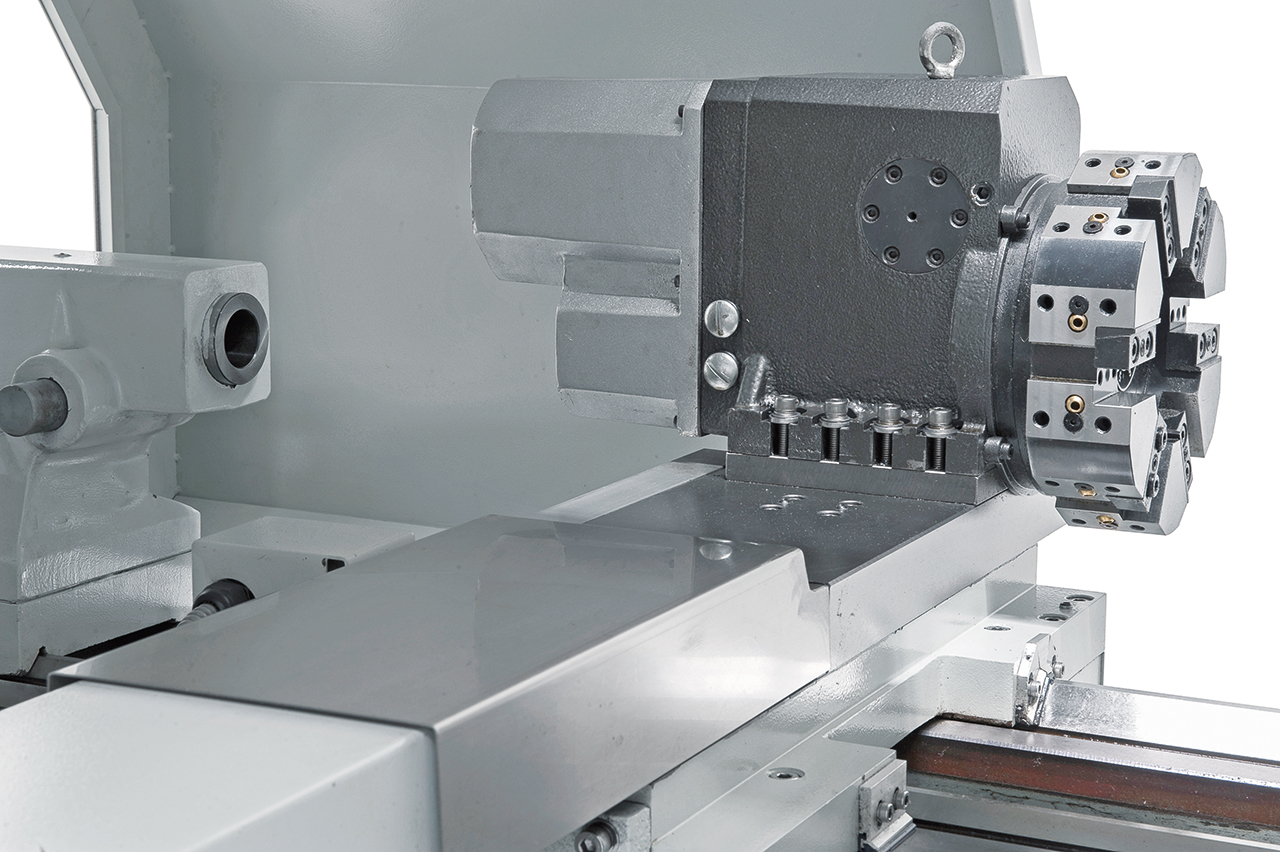

Robuster Werkzeugrevolver mit 6 Stationen.

Hydraulische Verstellung der Reitstockpinole serienmäßig.

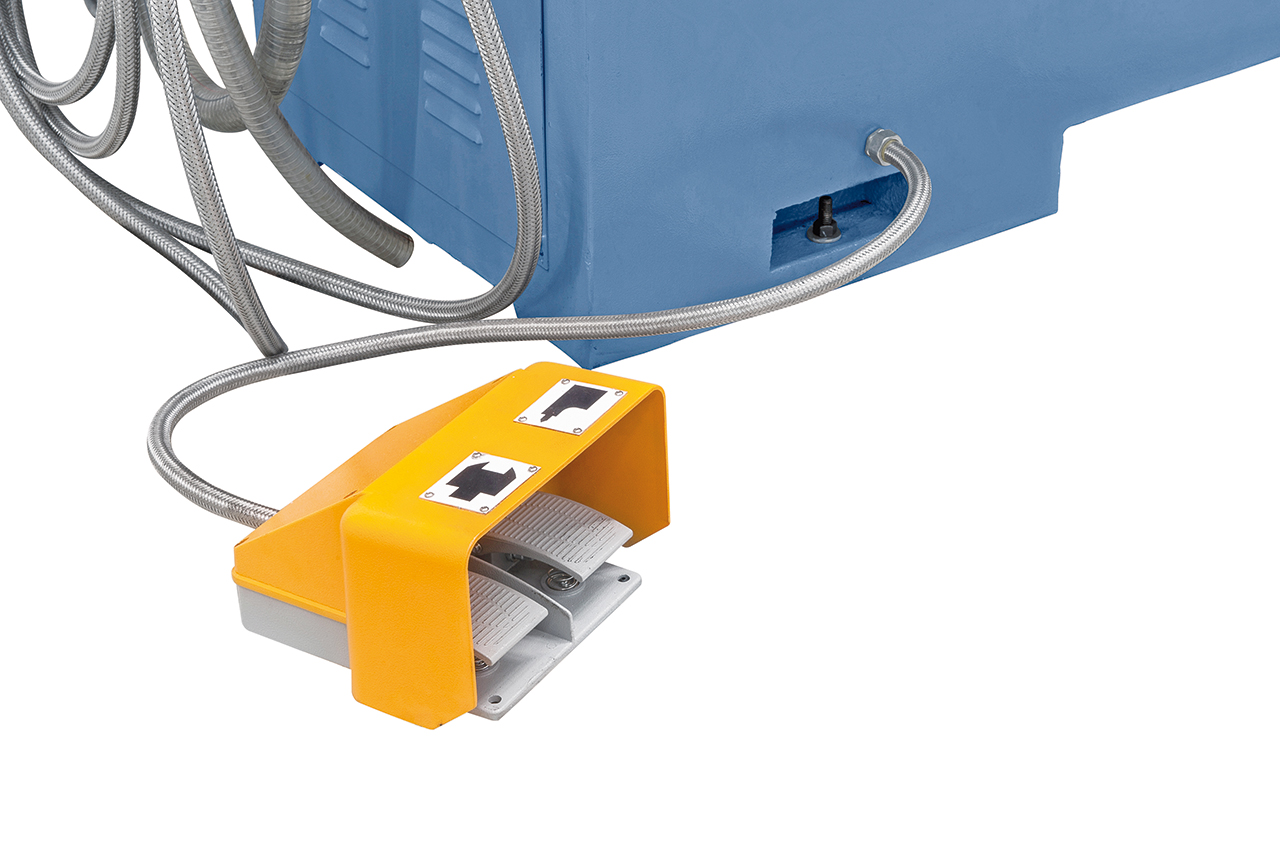

Serienmäßig mit Fußpedal zum Klemmen des Backenfutters bzw. Verfahren der Reitstockpinole.

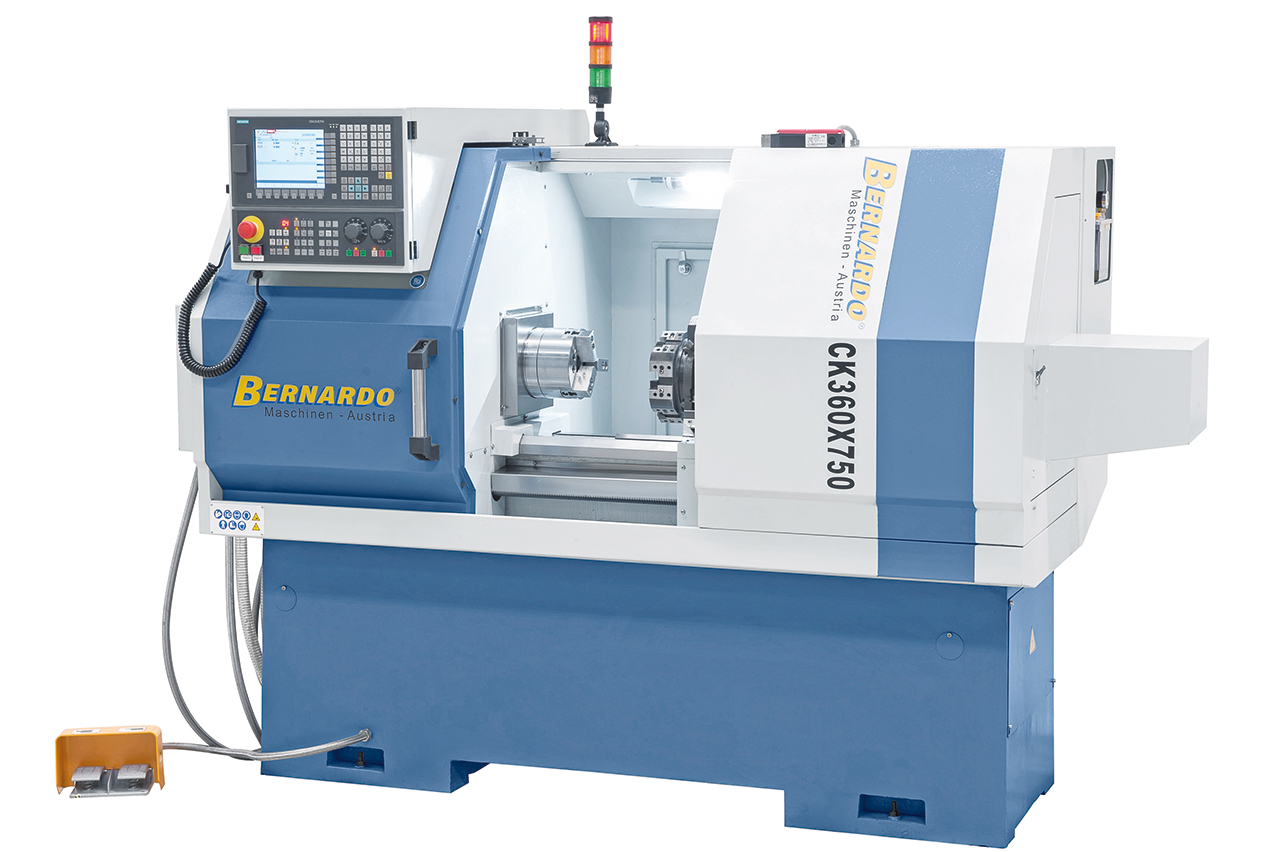

CNC-Drehmaschine CK 360 x 500 *

Art.Nr.: 03-1403XL

Merkliste Vergleichsliste

25.776,00 €

inkl. 20% MWSt.

Auf Lager

Lieferbar in 2-3 Werktagen

Serienmäßig mit elektronischem Handrad zum manuellen Verfahren in x- und z-Achse

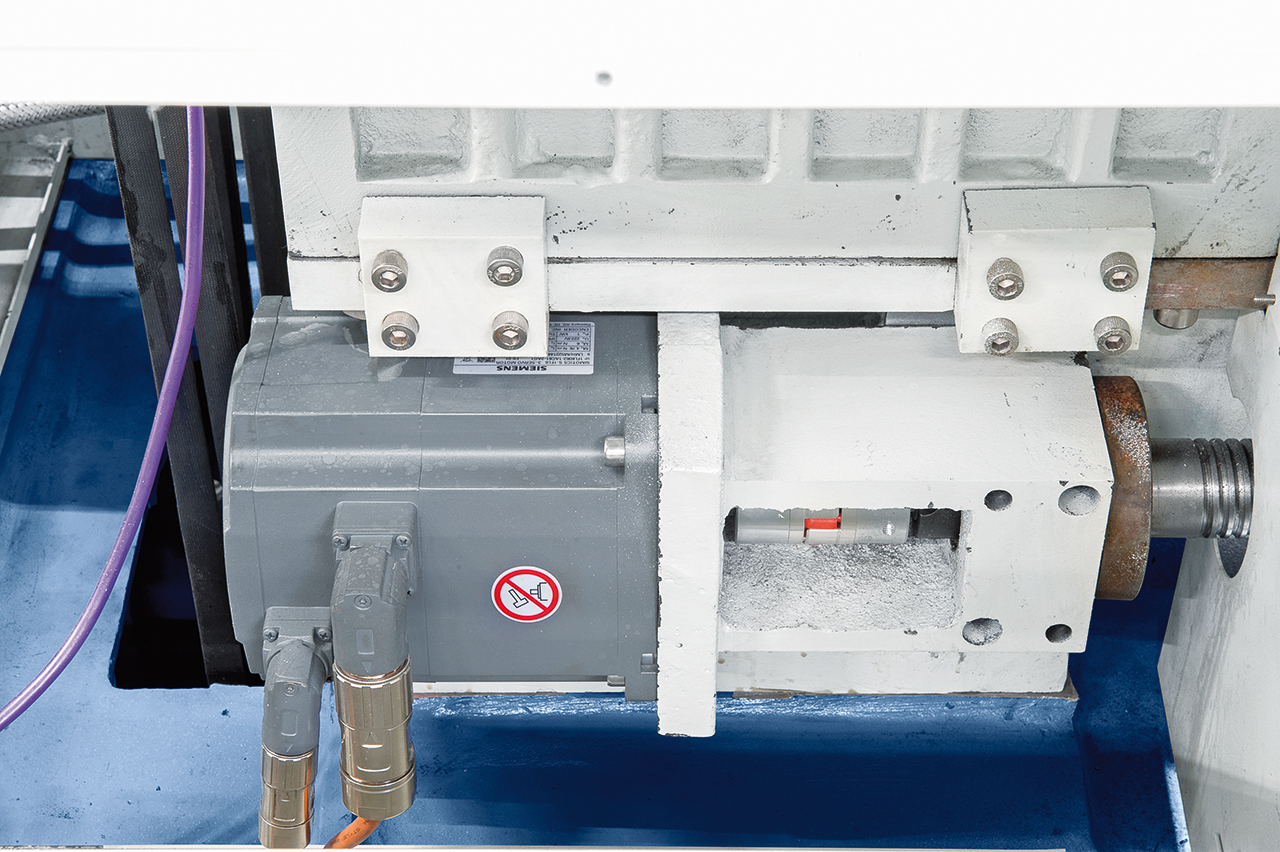

Beide Achsen mit AC-Servomotoren und Kugelumlaufspindel ausgestattet
Breiter Querschlitten zur Aufnahme verschiedener Stahlhaltersysteme

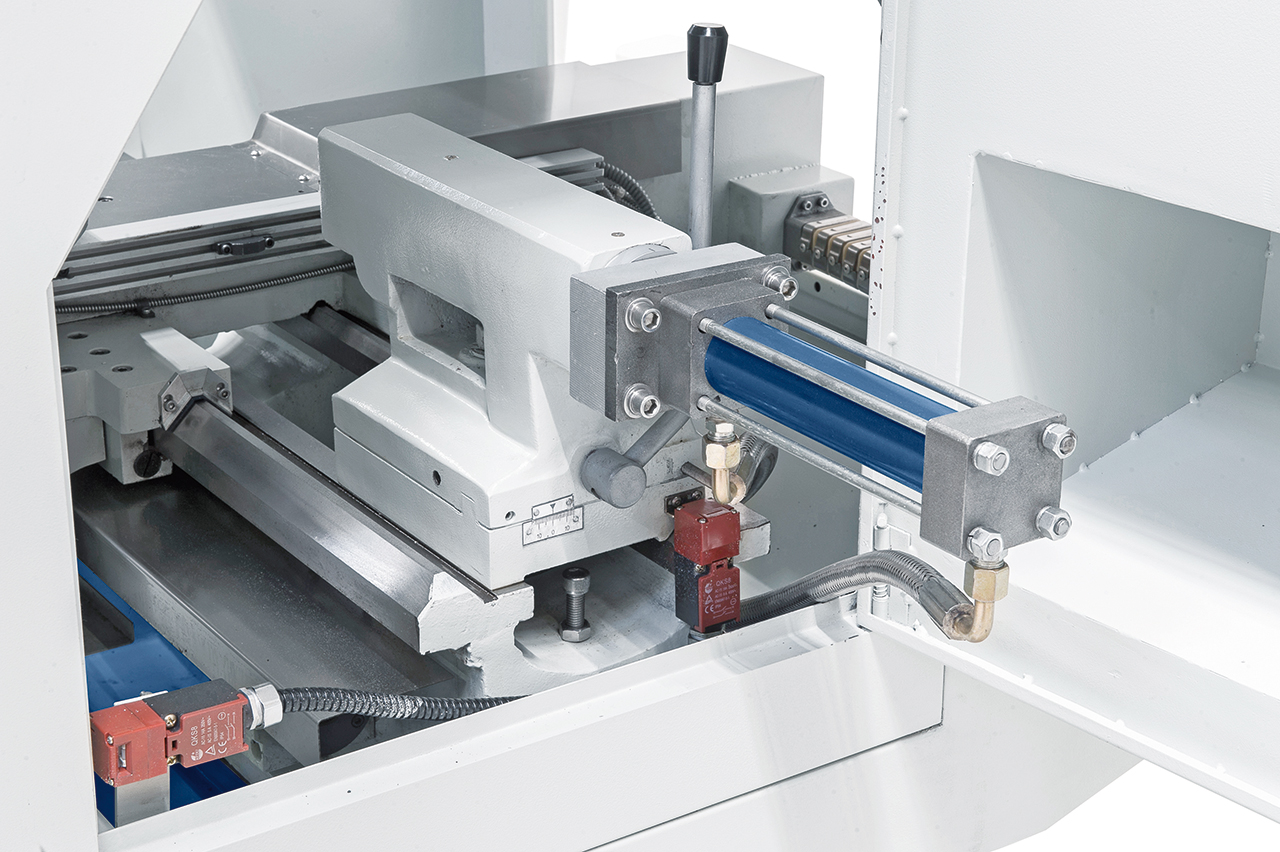

Stabiler Reitstock mit hydraulisch verstellbarer Reitstockspindel
Hohe Eilganggeschwindigkeit zur Reduzierung der Nebenzeiten
Hauptantrieb und Vorschubantriebe über bürstenlose AC-Motoren angetrieben
Hauptspindel mit vorgespannten Präzisions-Schrägkugellagern garantiert hohe Genauigkeit

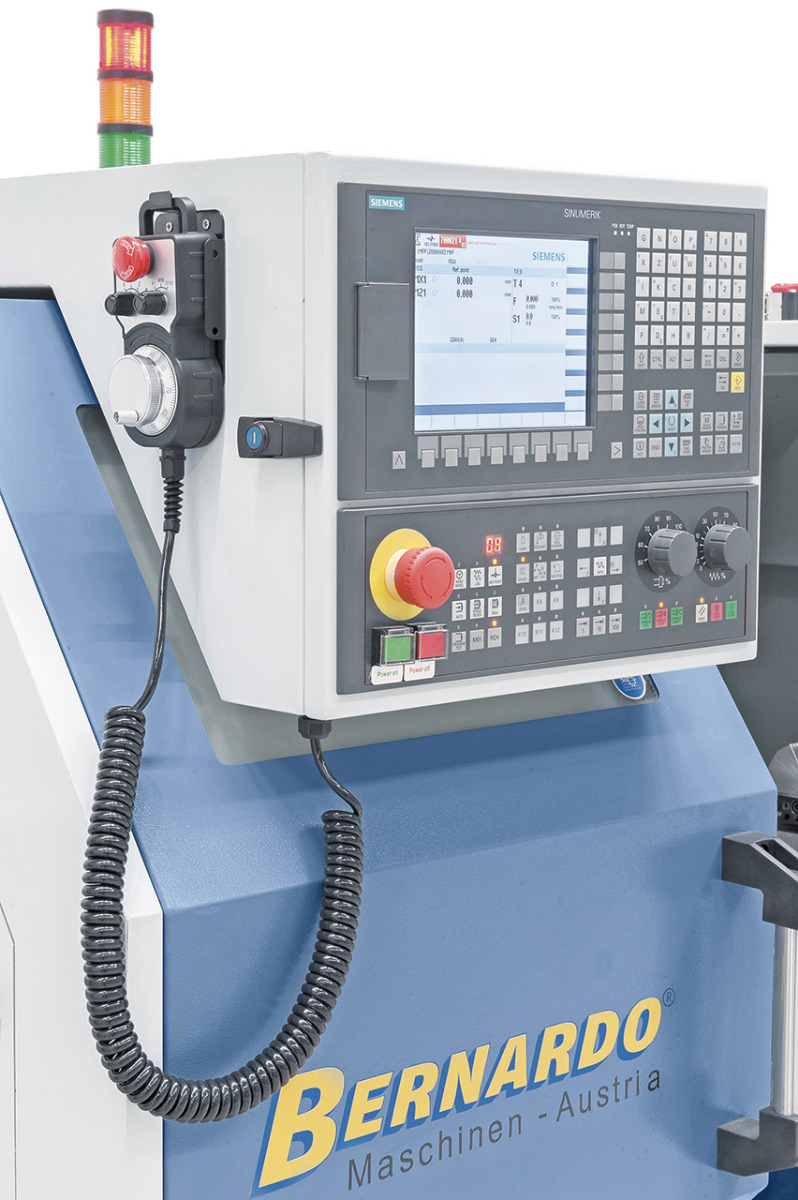

Bedienerfreundliche und leicht erlernbare Siemens-Steuerung 808D Advanced
Stabiler Spindelkopf mit präzisionsgelagerter Hauptspindel (Spindelbohrung 60 mm)

Spitzenweite	500 mm
Spitzenhöhe	180 mm
Umlaufdurchmesser über Bett	360 mm
Umlaufdurchmesser über Planschlitten	150 mm
Bettbreite	260 mm
Spindelbohrung	60 mm
Spindelaufnahme	A2-6
Drehzahlbereich, stufenlos	150 - 2500 U/min
Verfahrweg x-Achse / z-Achse	180 mm / 500 mm
Eilgang x- / z-Achse	4 / 7 m/min
Anzahl Werkzeugplätze	6 Stk.
Abmessung Werkzeugschaft	16 x 16 mm
Positioniergenauigkeit	± 0,01 mm
Pinolendurchmesser	50 mm
Pinolenweg	100 mm
Pinolenaufnahme	MK 4
Motorleistung	3,7 kW
Maschinenabmessung (B x T x H)	2200 x 1150 x 1835 mm
Gewicht ca.	1390 kg
