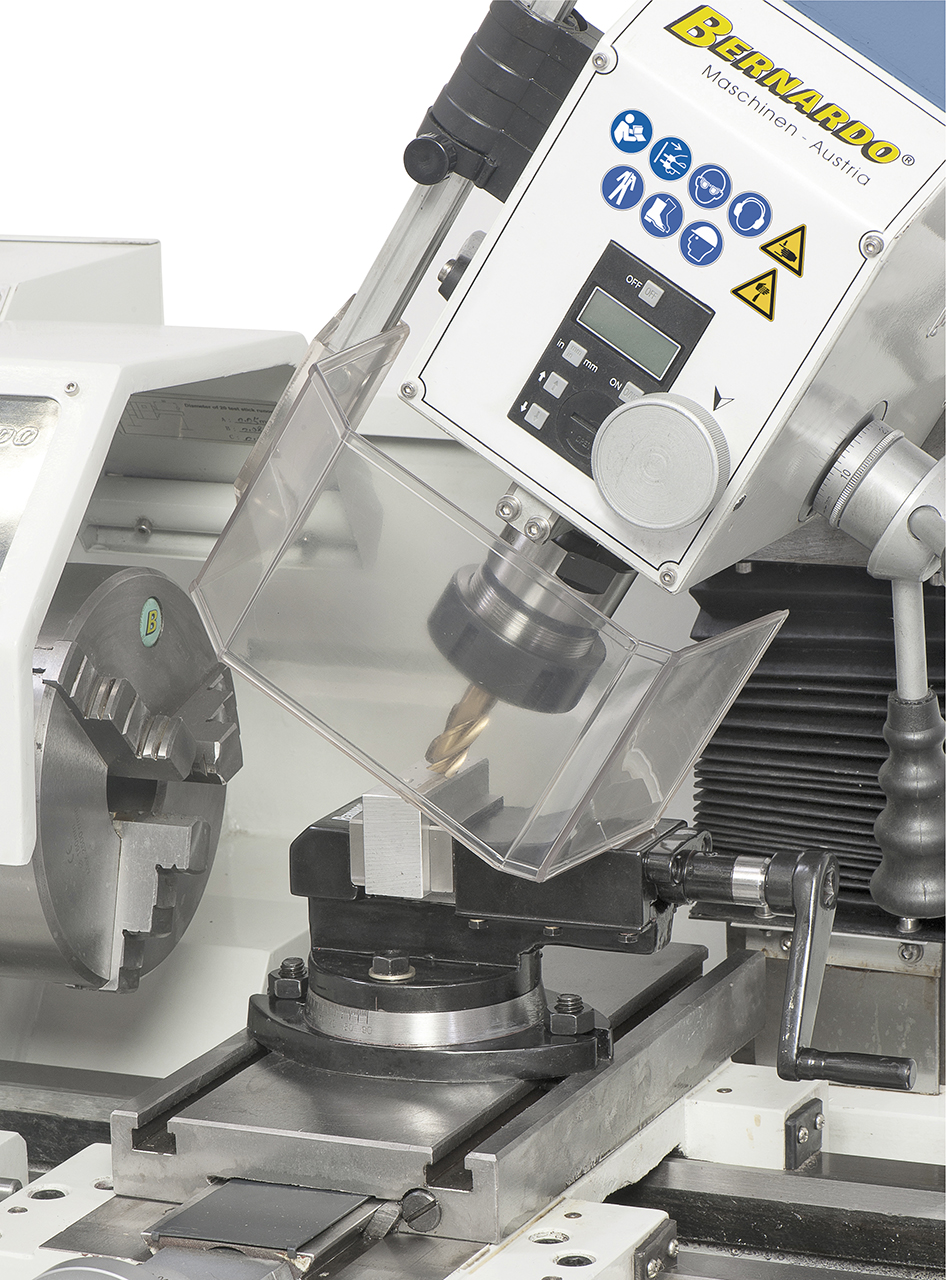

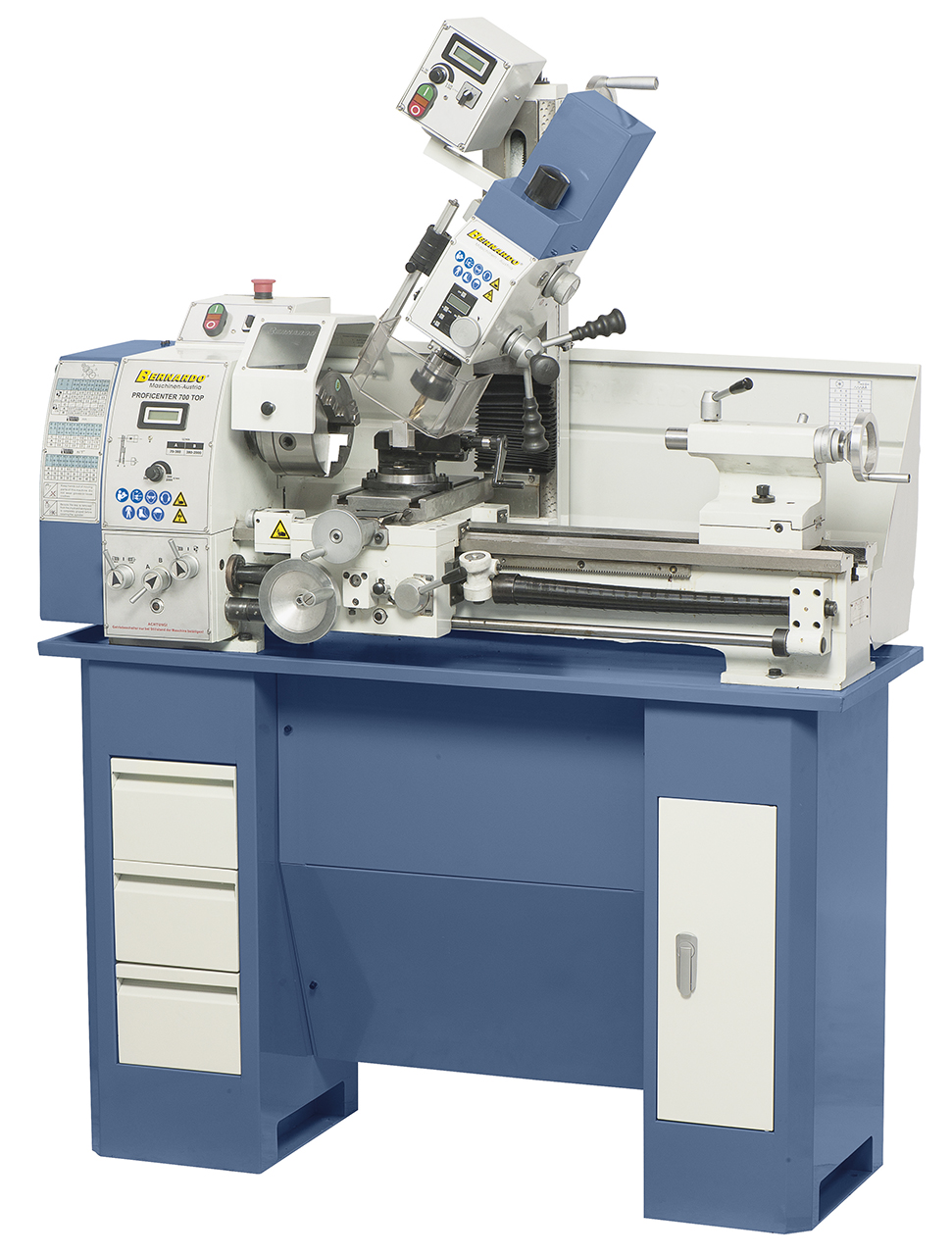

Durch den schwenkbaren Fräskopf ergeben sich eine Vielzahl von Bearbeitungsmöglichkeiten.
Durch den schwenkbaren Fräskopf ergeben sich eine Vielzahl von Bearbeitungsmöglichkeiten.

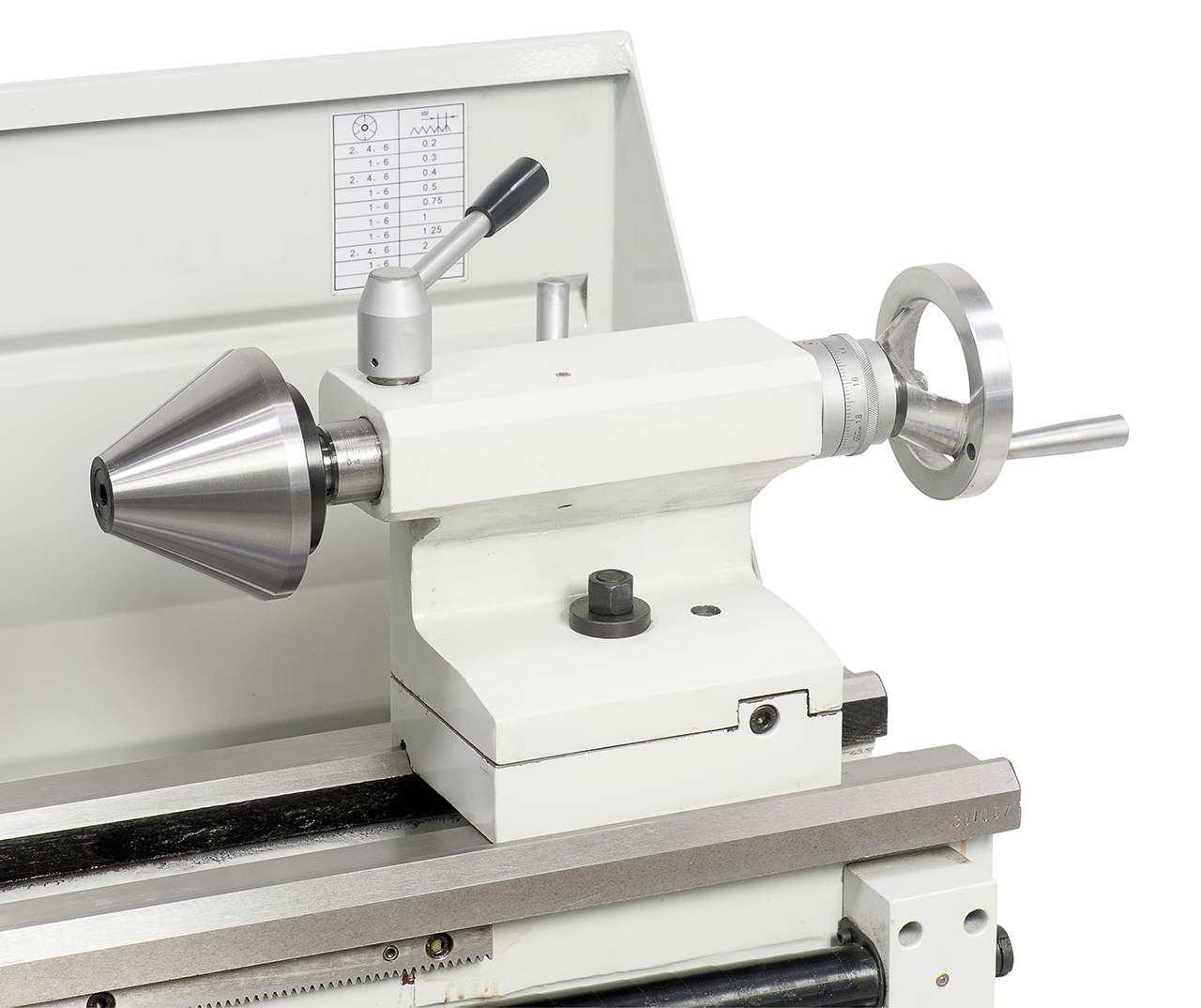

Der Reitstock mit Einhebelklemmung kann zum Kegeldrehen verstellt werden, auf Wunsch mit Zentrierkegel lieferbar
Der Reitstock mit Einhebelklemmung kann zum Kegeldrehen verstellt werden, auf Wunsch mit Zentrierkegel lieferbar

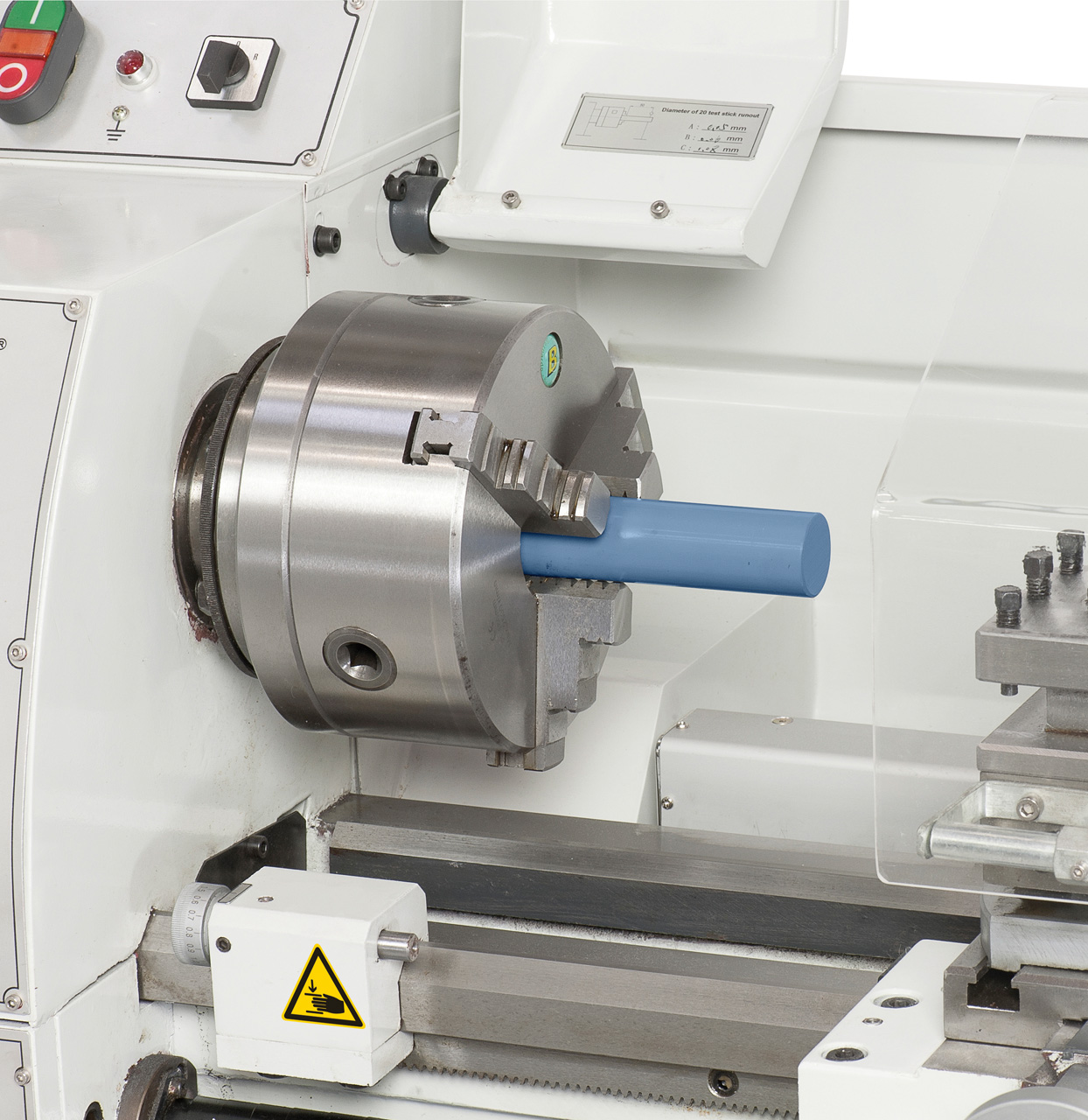

Zum Bearbeiten von großen Wellendurchmessern serienmäßig mit einer 38 mm Spindelbohrung ausgestattet
Zum Bearbeiten von großen Wellendurchmessern serienmäßig mit einer 38 mm Spindelbohrung ausgestattet

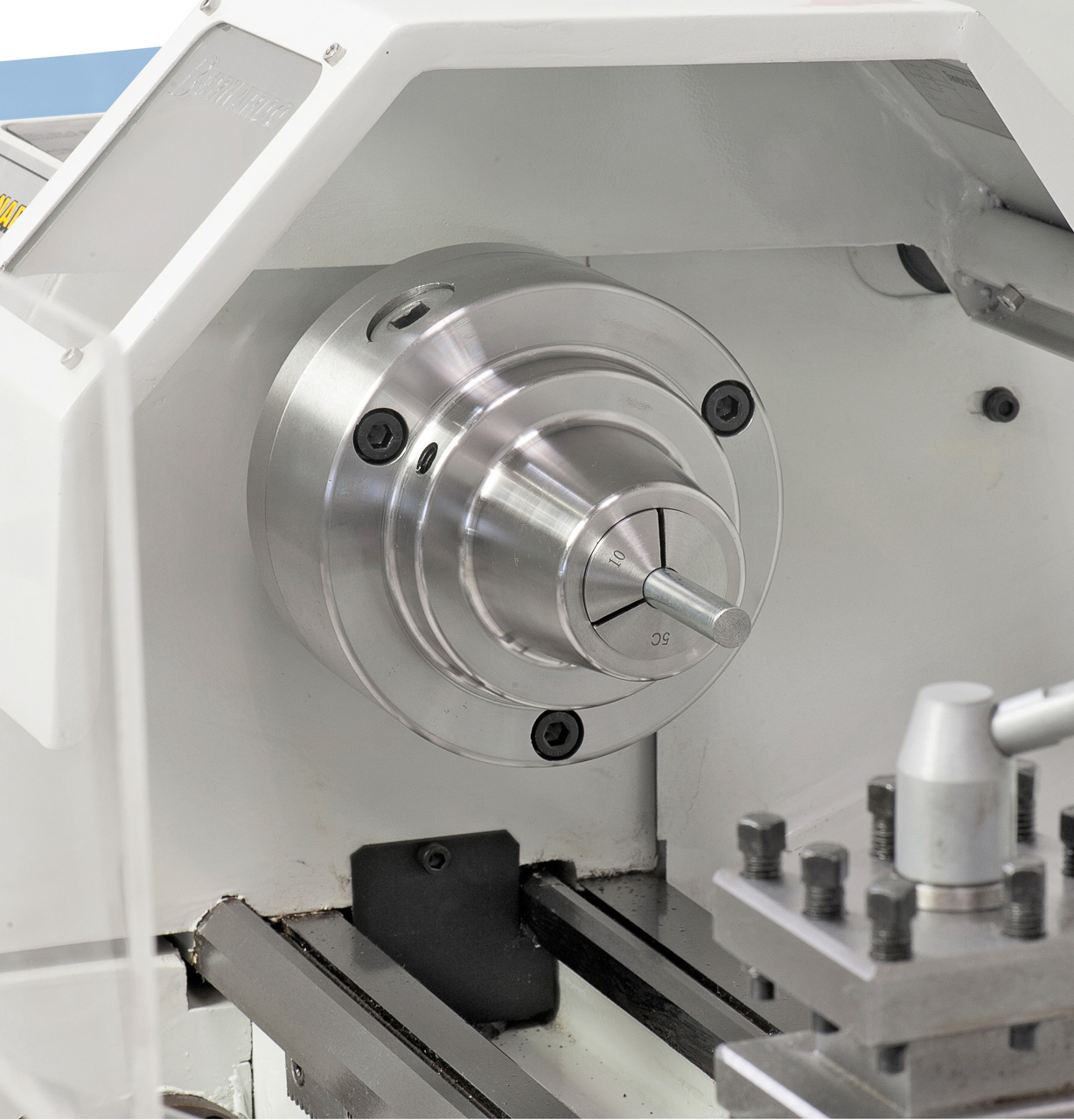

Optional lieferbar: Spannzangenfutter 5C, Spannbereich 3 – 26 mm
Optional lieferbar: Spannzangenfutter 5C, Spannbereich 3 – 26 mm

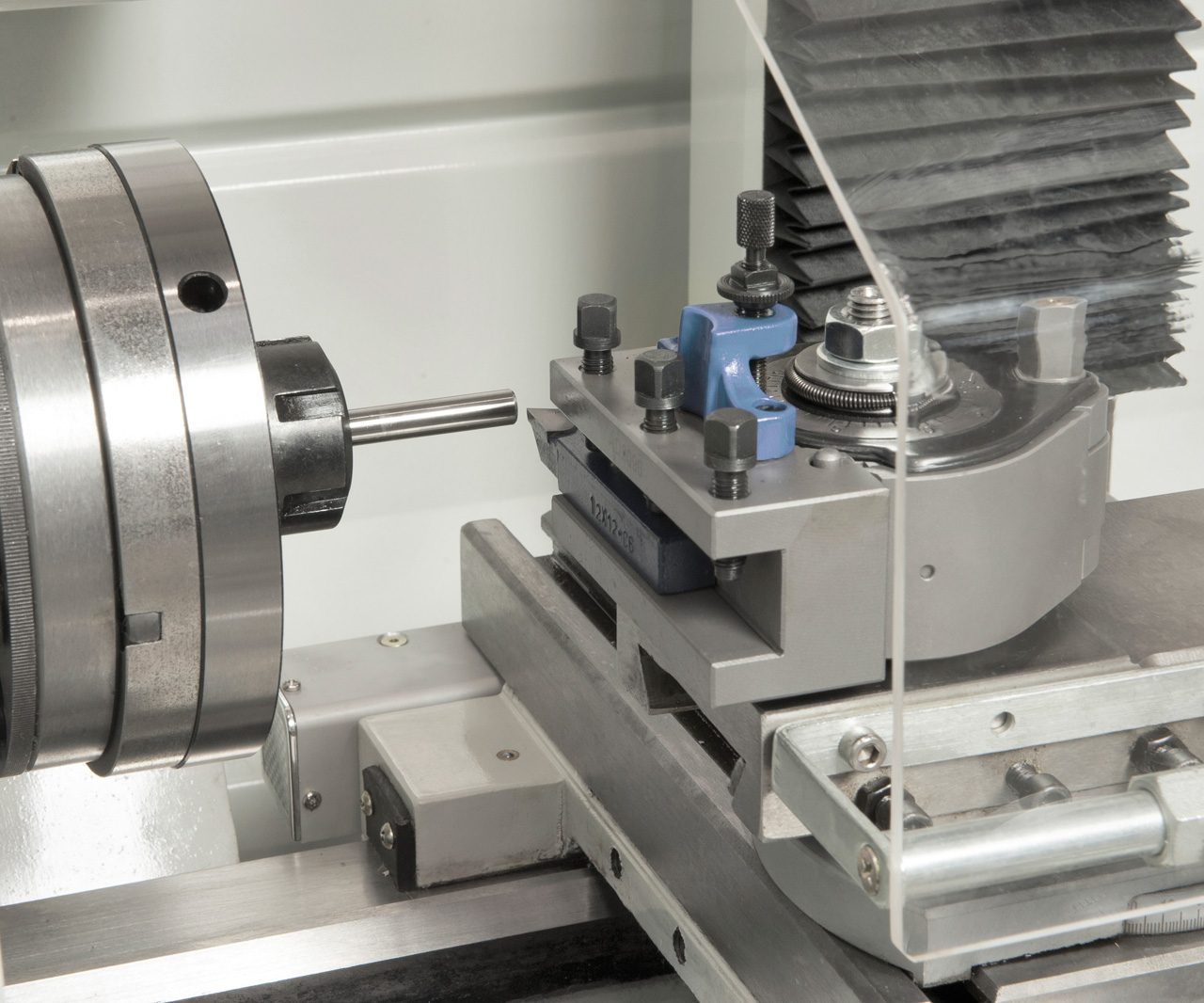

Zum rationellen Arbeiten kann die Maschine mit einem Schnellwechselhalter ausgerüstet werden.Zum rationellen Arbeiten kann die Maschine mit einem Schnellwechselhalter ausgerüstet werden.
Zum rationellen Arbeiten kann die Maschine mit einem Schnellwechselhalter ausgerüstet werden.Zum rationellen Arbeiten kann die Maschine mit einem Schnellwechselhalter ausgerüstet werden.
Durch den schwenkbaren Fräskopf ergeben sich eine Vielzahl von Bearbeitungsmöglichkeiten.
Der Reitstock mit Einhebelklemmung kann zum Kegeldrehen verstellt werden, auf Wunsch mit Zentrierkegel lieferbar
Zum Bearbeiten von großen Wellendurchmessern serienmäßig mit einer 38 mm Spindelbohrung ausgestattet
Optional lieferbar: Spannzangenfutter 5C, Spannbereich 3 – 26 mm
Zum rationellen Arbeiten kann die Maschine mit einem Schnellwechselhalter ausgerüstet werden.Zum rationellen Arbeiten kann die Maschine mit einem Schnellwechselhalter ausgerüstet werden.

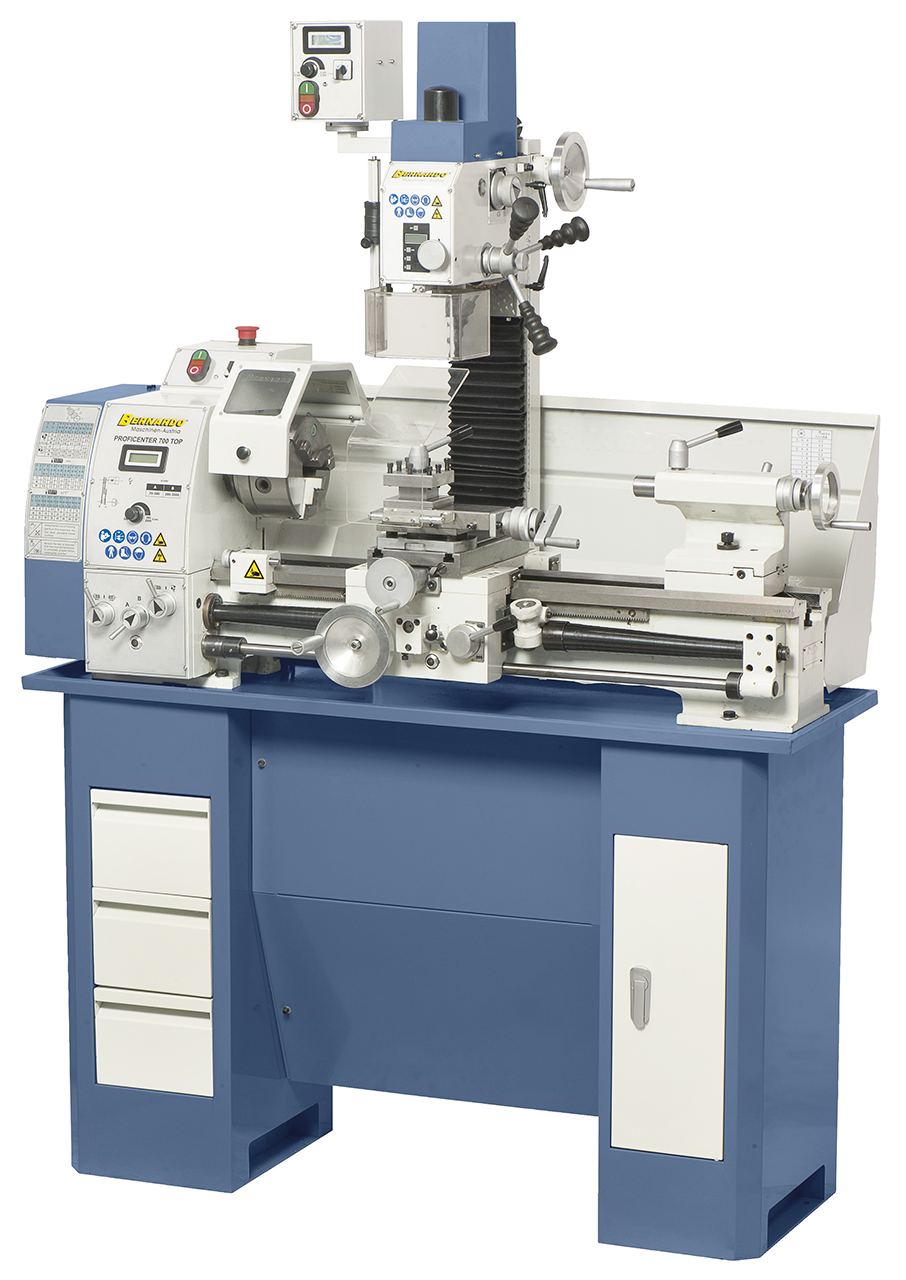

Bearbeitungszentrum Proficenter 700 Top / 230 V

Art.Nr.: 03-1251
Merkliste Vergleichsliste

Das neue Modell Proficenter 700 Top ist serienmäßig mit einem Frequenzumrichter ausgestattet. Wesentliche Vorteile die sich daraus ergeben, sind das hohe Drehmoment im unteren Drehzahlbereich und die annähernd konstante Drehzahl unter Last. Durch die umfangreiche Ausstattung (z.B.: Drehstommotor mit Frequenzumrichter, Hauptspindellagerung in P5-Qualität, Mikrometerlängsanschlag für Serienarbeiten, Rutschkupplung,....) ist dieses Modell ideal für den anspruchsvollen Anwender

5.244,00 €

inkl. 20% MWSt.

Verfügbarkeit

Auf Lager
Lieferbar in 2-3 Werktagen

Produkteigenschaften

  • Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
  • Serienmäßig mit elektronisch stufenloser Drehzahlregelung
  • Hohe Rundlaufgenauigkeit der gehärteten Spindelnase ≤ 0,015 mm
  • Hauptspindellagerung mit nachstellbaren Kegelrollenlager in P5-Qualität
  • Serienmäßig mit Zugspindel für den automatischen Längs- und Quervorschub
  • Solides Maschinenbett mit induktiv gehärteter und geschliffener Bettführung
  • Fräsaufsatz mit Digitalanzeige für den Pinolenhub und die Drehzahl
  • Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen, usw.
  • Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
  • Drehstrommotor mit Frequenzumrichter für höhere Leistungsausbeute und hohes Drehmoment

Produkt-Spezifikationen

Drehmaschine



Spitzenweite

700 mm

Spitzenhöhe

150 mm

Umlaufdurchmesser über Bett

300 mm

Spindelbohrung

38 mm

Aufnahme in der Spindelbohrung

MK 5

Drehzahlbereich, stufenlos

70 - 380 / 380 - 2000 U/min

Bereich Längsvorschübe

(14) 0,07 - 0,65 mm/U

Bereich Planvorschübe

(11) 0,03 - 0,12 mm/U

Metrische Gewinde

(18) 0,2 - 3,5 mm

Zollgewinde

(21) 8 - 56 Gg/1“

Pinolenweg

85 mm

Pinolenaufnahme

MK 3

T-Nutengröße im Planschlitten

12 mm

Motor-Abgabeleistung S1 100%

0,85 kW / 230 V

Motor-Aufnahmeleistung S6 40%

1,1 kW / 230 V

Fräsaufsatz



Bohrleistung max.

20 mm

Stirnfräser max.

63 mm

Schaftfräser max.

20 mm

Ausladung

170 mm

Spindeldrehzahl, stufenlos

50 - 2250 U/min

Spindelaufnahme

MK 2

Fräskopf schwenkbar

-90° bis +90°

Höhenverstellung Fräskopf

260 mm

Motor-Abgabeleistung S1 100%

0,60 kW / 230 V

Motor-Aufnahmeleistung S6 40%

0,90 kW / 230 V

Maschinenabmessung (B x T x H)*

1380 x 640 x 1020 mm

Gesamtgewicht ca.

298 kg




* ohne Untergestell

Lieferumfang

  • 3-Backenfutter DK11-160 mm
  • Futterflansch 160 mm
  • Zahnkranzbohrfutter 1 - 13 mm / B 16
  • Bohrfutterdorn MK 2 / B 16
  • Feste Körnerspitzen
  • Wechselräder
  • Vierfachstahlhalter
  • Rutschkupplung
  • Mikrometerlängsanschlag
  • Planschlitten mit Obersupport
  • Frequenzumrichter
  • Anzugsspindel M 10
  • Digitale Pinolenhubanzeige
  • Digitale Drehzahlanzeige
  • Gewindeuhr
  • Futterschutz
  • Leitspindelabdeckung
  • Spänerückwand
  • Bedienwerkzeug
