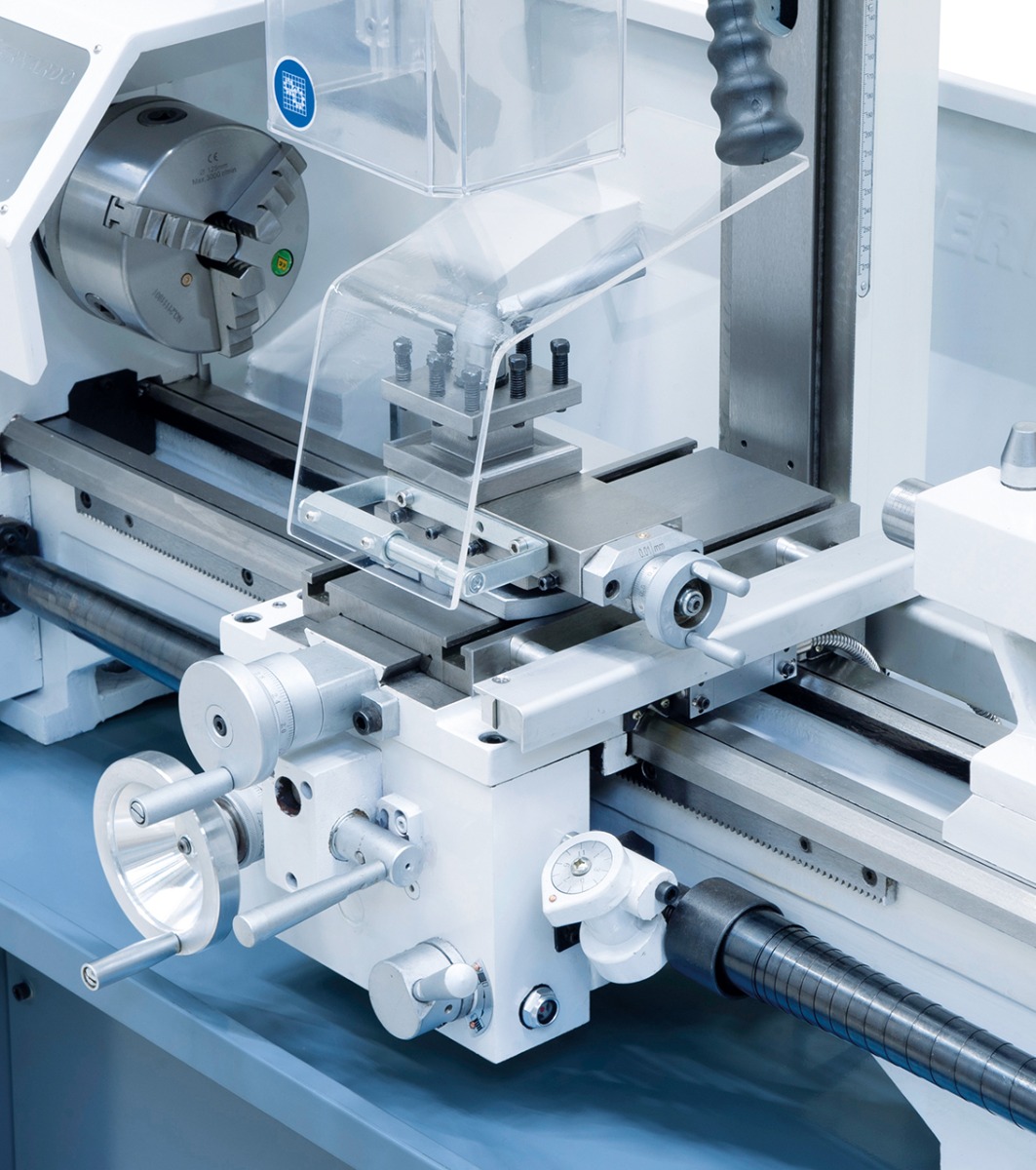

Ergonomisch angebrachte Schalthebel zur Einstellung des Längs- und Quervorschubes.

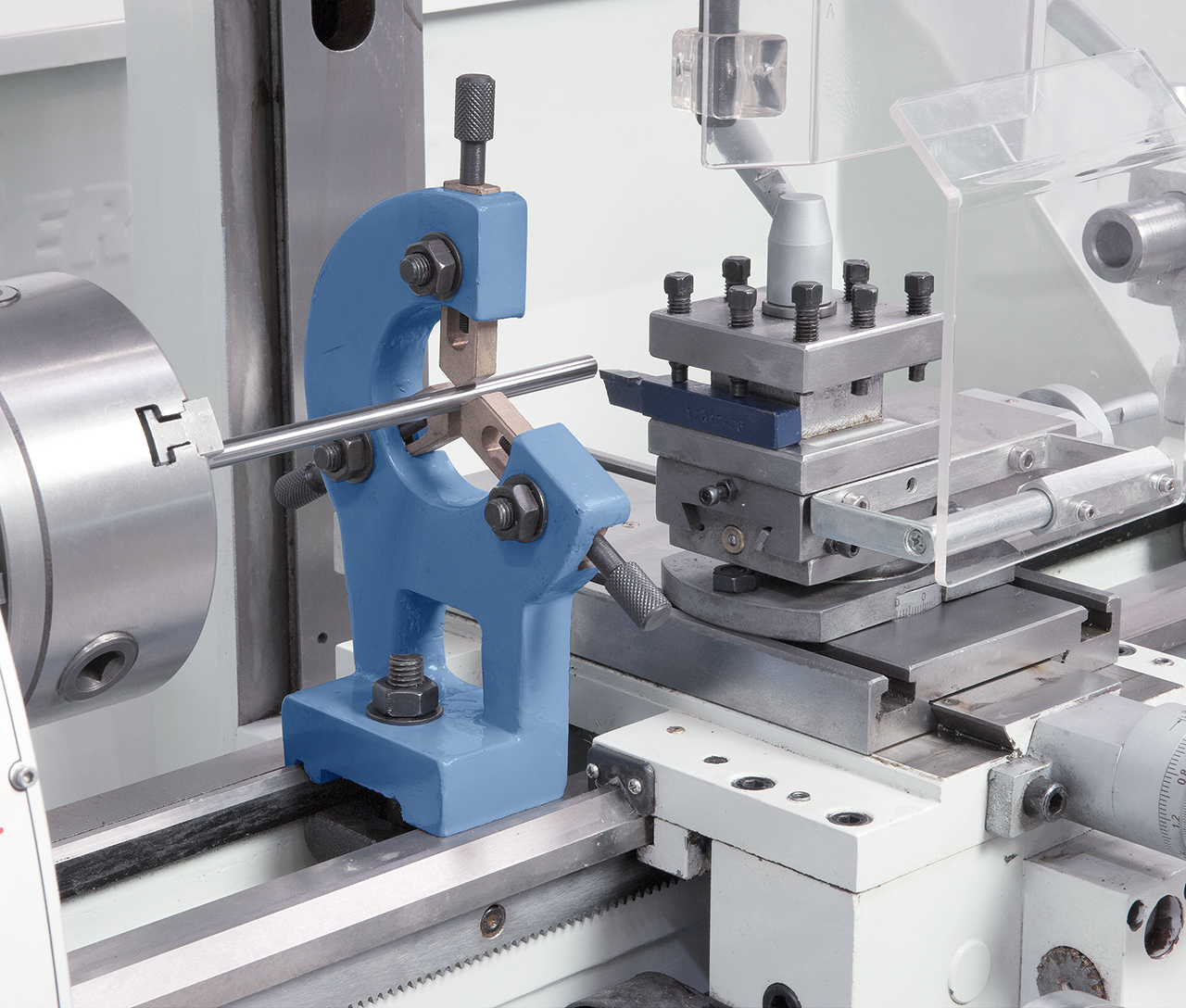

Feststehende Lünette mit Bronzeführung zum Stabilisieren von langen Werkstücken.

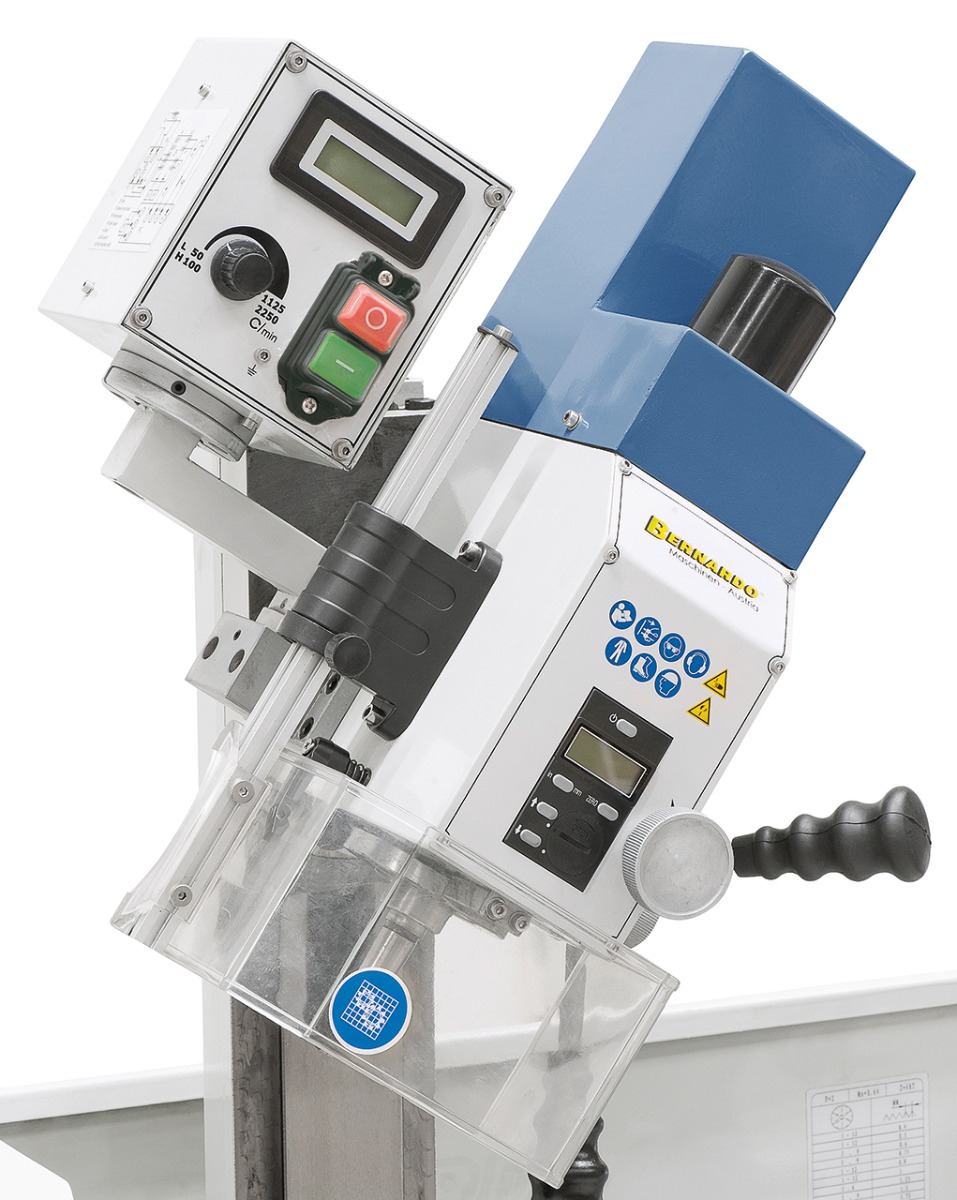

Fräskopf serienmäßig mit digitaler Bohrtiefen- und Drehzahlanzeige. Bohren und Fräsen in jedem Winkel möglich.

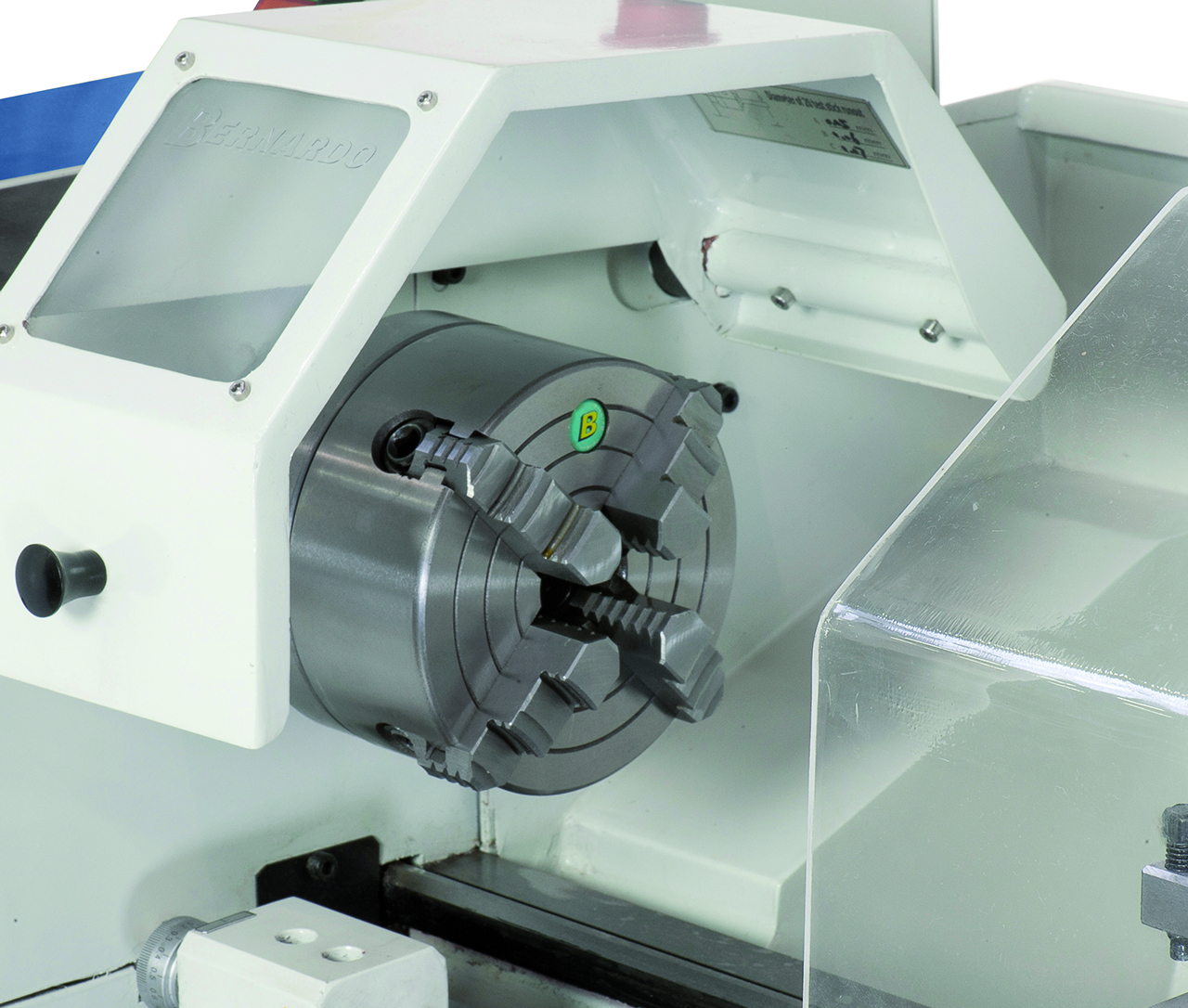

Planscheibe (Option) zum Spannen von unregelmäßig geformten Werkstücken

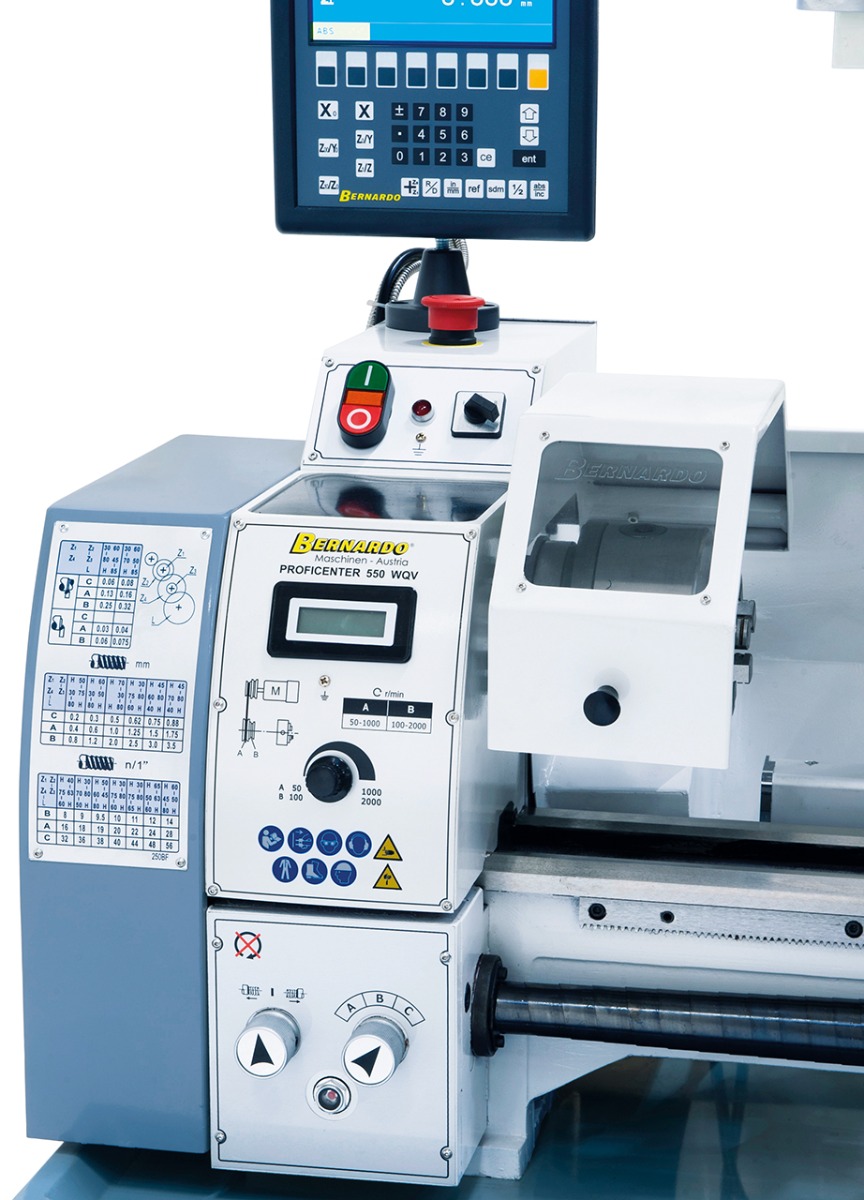

Elektronisch stufenlose Drehzahlregelung, leichtes Ablesen mittels Digitalanzeige.

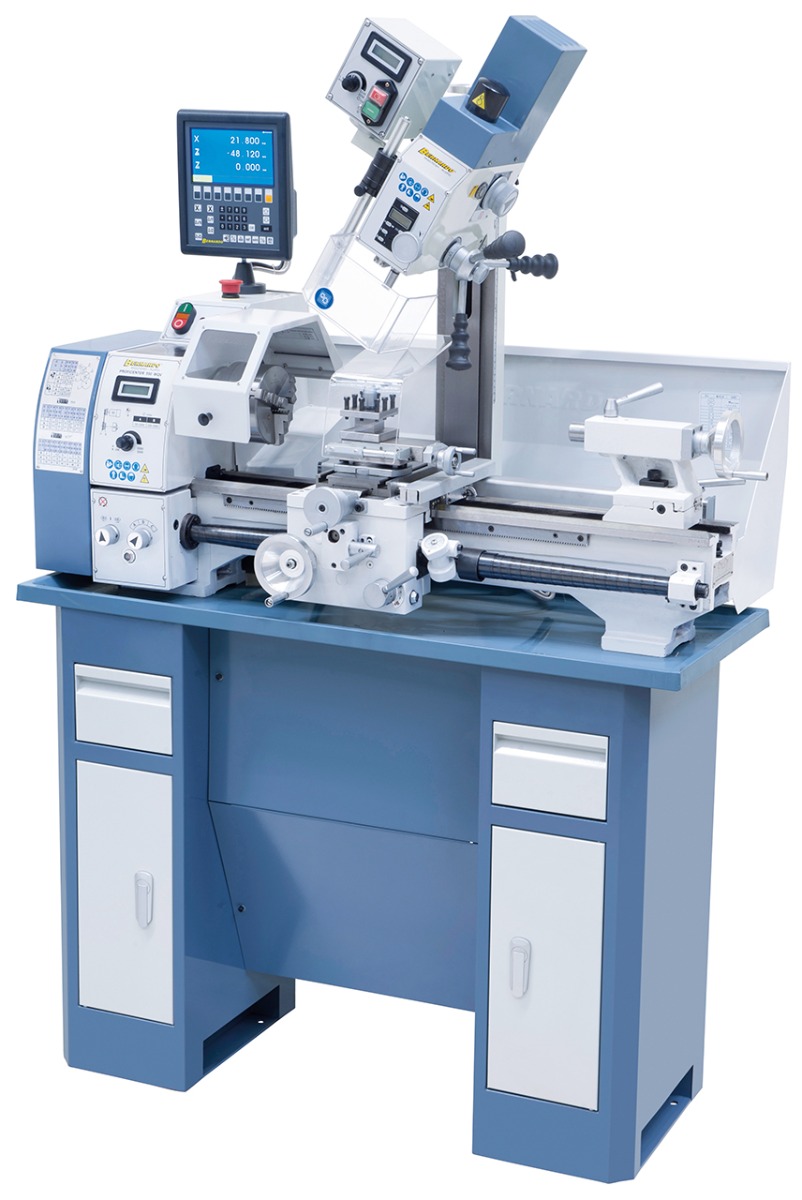

Fräskopf von -90° bis +90° schwenkbar.

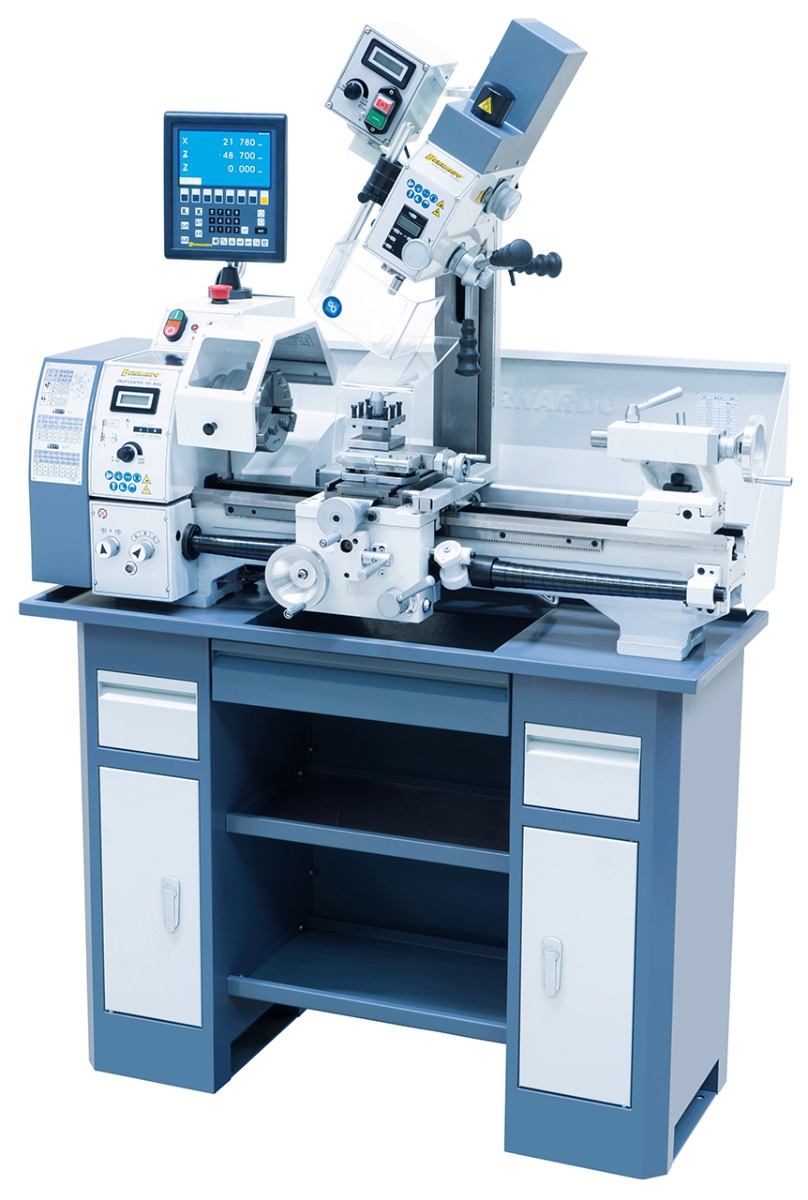

Fräskopf von -90° bis +90° schwenkbar.

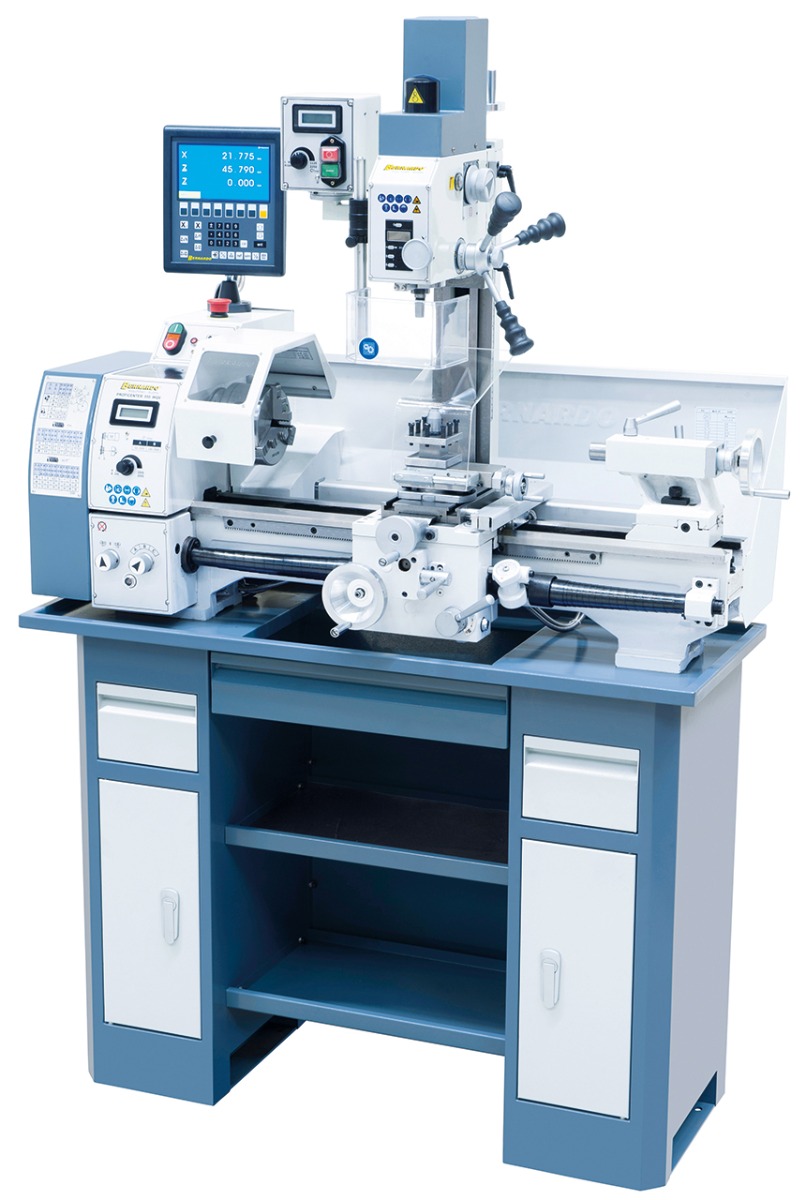

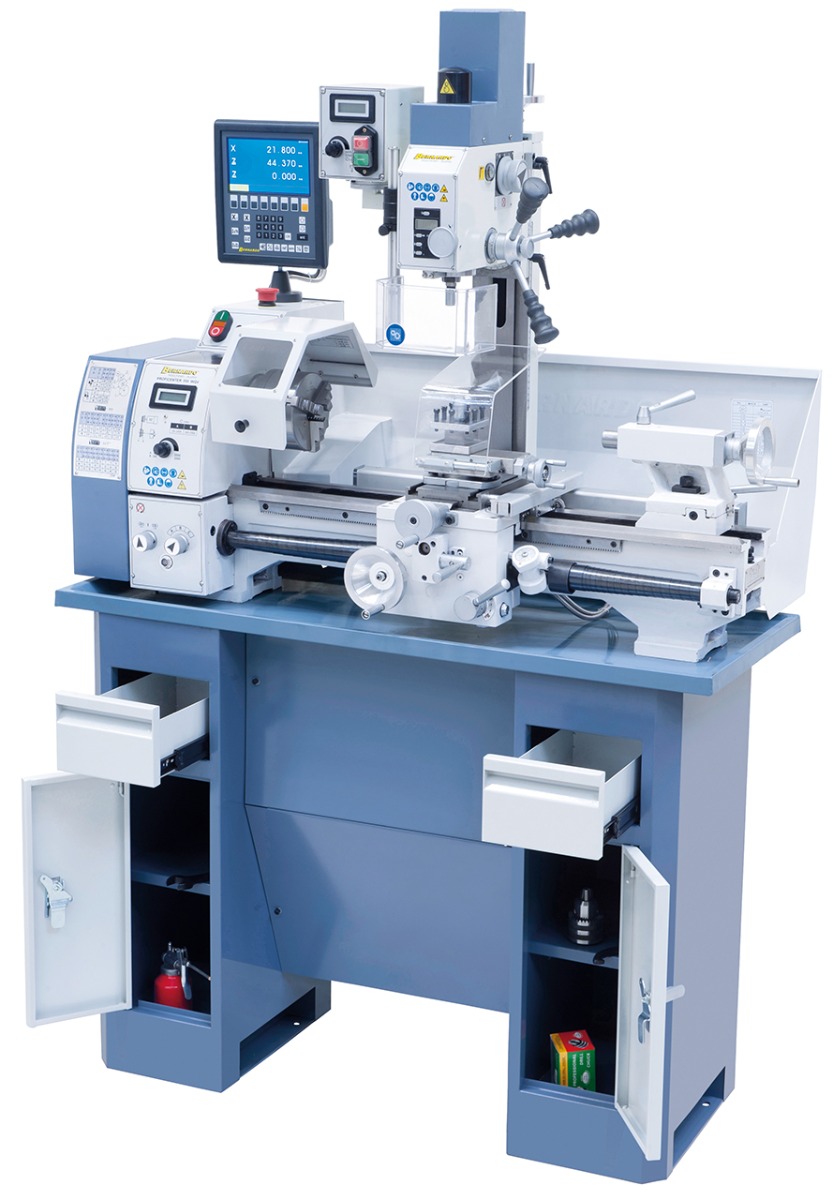

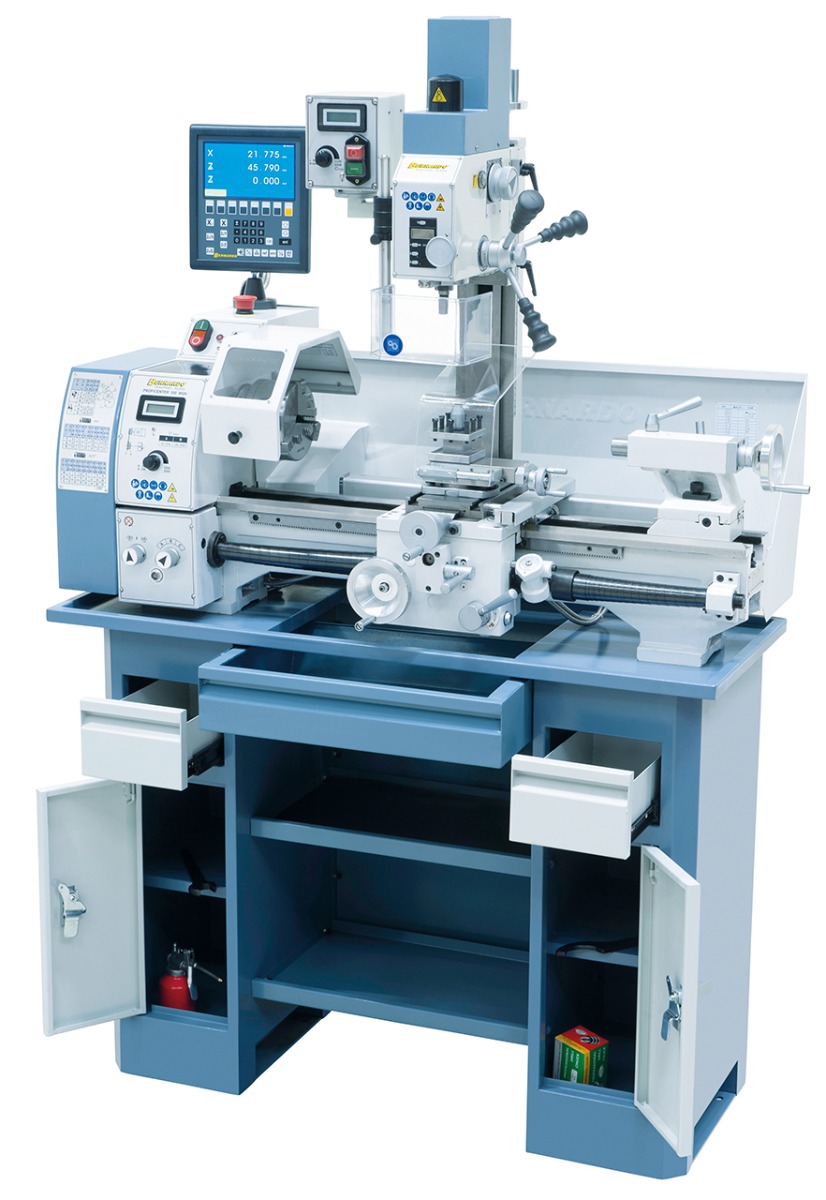

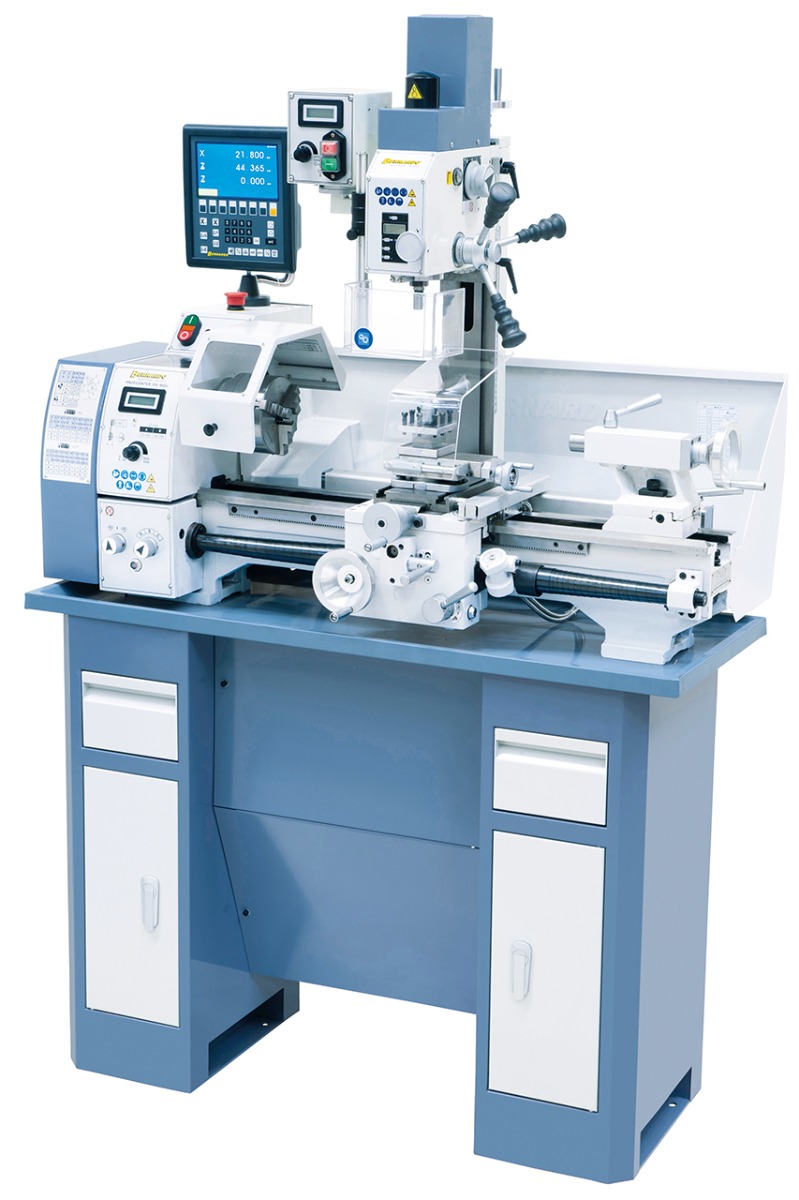

Bearbeitungszentrum Proficenter 550 WQV / 230 V inkl. 2-Achs-Digitalanzeige ES-12 V

Art.Nr.: 03-1242

Merkliste Vergleichsliste

Das Bearbeitungszentrum Proficenter 550 WQV lässt für Feinmechaniker, Ausbildungs- und Lehrwerkstätten, usw. keine Wünsche offen. Bohren, Fräsen und Drehen auf kleinstem Raum, serienmäßig mit digitaler Anzeige für Bohrtiefe und Drehzahl zum komfortablen Arbeiten, sowie eine große Spindelbohrung, alles kombiniert in einer Maschine.

3.984,00 €

inkl. 20% MWSt.

Verfügbarkeit

Auf Lager

Lieferbar in 2-3 Werktagen

Produkteigenschaften

Gehärtete Hauptspindel, serienmäßig mit 26 mm Bohrung
Elektronisch, stufenlose Drehzahlregelung, dadurch optimale Anpassung an das Werkstück
Serienmäßig mit Längs- und Planvorschub ausgestattet
Prismenbett mit großer Auflagefläche, induktiv gehärtet und geschliffen
Nach den strengen Vorgaben des Bernardo-Standards gefertigt
Präzise Spindellagerung mit 2 nachstellbaren Präzisionskegelrollenlagern
Bedienungsfreundliche Anordnung der Schaltelemente am Getriebekopf
Sicherheitsschalter nach IP 54 mit Unterspannungsauslöser
Erweiteter Einsatzbereich durch den schwenkbaren Fräskopf (-90° bis +90°)
Fräsaufsatz mit Digitalanzeige für den Pinolenhub und die Drehzahl

Produkt-Spezifikationen

Drehmaschine
Spitzenweite	550 mm
Spitzenhöhe	125 mm
Umlaufdurchmesser über Bett	250 mm
Spindelbohrung	26 mm
Aufnahme in der Spindelbohrung	MK 4
Drehzahlbereich, stufenlos	50 - 2000 / 100 - 2000 U/min
Bereich Längsvorschübe	(6) 0,07 - 0,40 mm/U
Bereich Planvorschübe	(4) 0,03 - 0,075 mm/U
Metrische Gewinde	(18) 0,2 - 3,5 mm
Zollgewinde	(21) 8 - 56 Gg/1“
Pinolenweg	70 mm
Pinolenaufnahme	MK 2
T-Nutengröße im Planschlitten	10 mm
Motor-Abgabeleistung S₁ 100%	0,75 kW / 230 V
Motor-Aufnahmeleistung S₆ 40%	1,0 kW / 230 V
Fräsaufsatz
Bohrleistung in Stahl	16 mm
Stirnfräser max.	50 mm
Schaftfräser max.	16 mm
Ausladung	150 mm
Spindeldrehzahl, stufenlos	50 - 2250 U/min
Aufnahme in der Spindelbohrung	MK 2
Fräskopf schwenkbar	-90° bis +90°
Höhenverstellung Fräskopf	195 mm
Motor-Abgabeleistung S₁ 100%	0,50 kW / 230 V
Motor-Aufnahmeleistung S₆ 40%	0,75 kW / 230 V
Maschinenabmessung (B x T x H)*	1210 x 610 x 860 mm
Gesamtgewicht ca.	165 kg

* ohne Untergestell

Lieferumfang

2-Achs-Digitalanzeige ES-12 V mit LCD-Display
3-Backenfutter DK11-125 mm
Futterflansch 125 mm
Zahnkranzbohrfutter 1 - 13 mm / B 16
Bohrfutterdorn MK 2 / B 16
Feste Körnerspitzen
Gewindeuhr

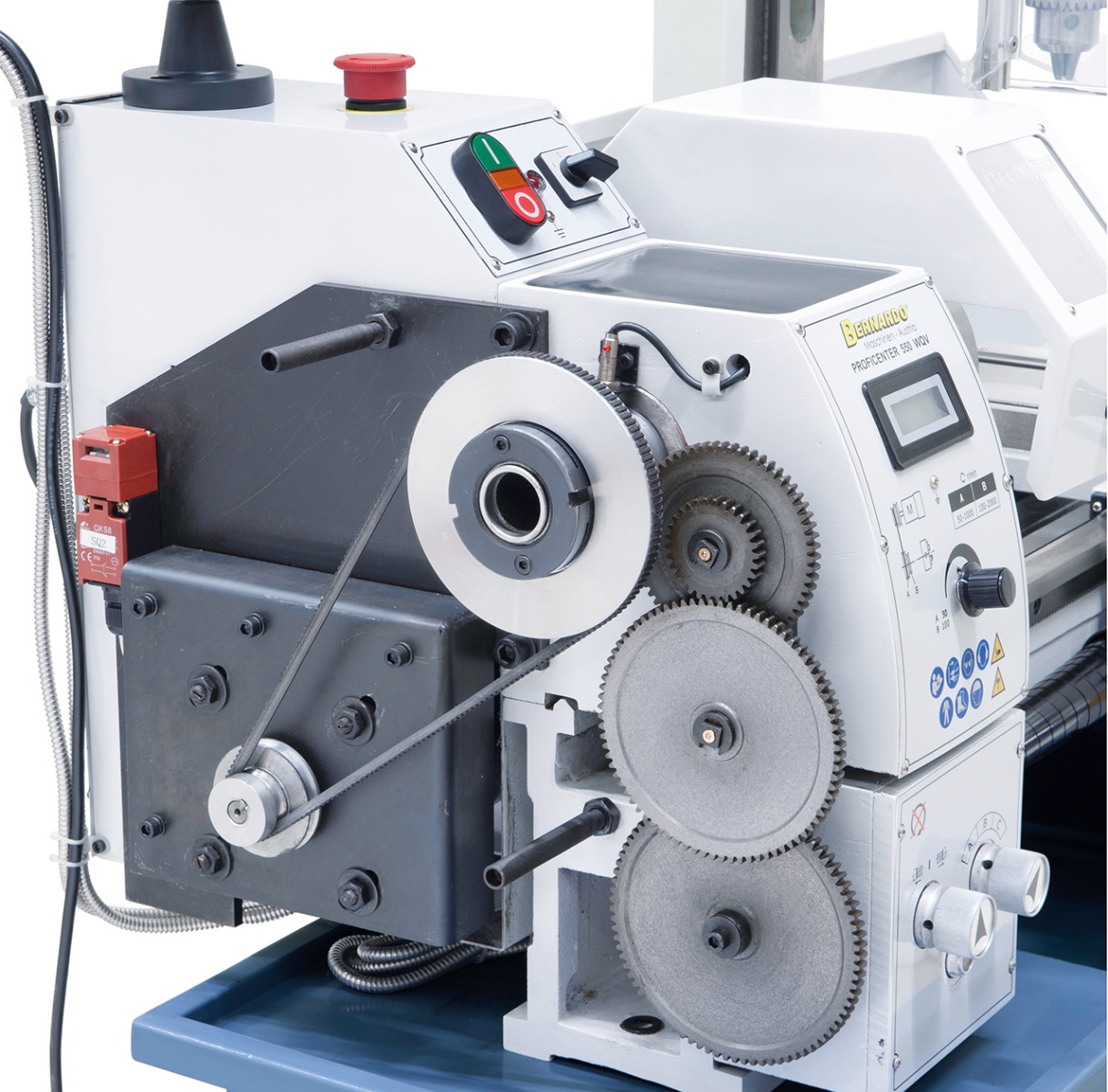

Wechselräder
Vierfachstahlhalter
Planschlitten mit Obersupport
Digitale Pinolenhubanzeige
Digitale Drehzahlanzeige
Anzugspindel M 10
Futterschutz
Leitspindelabdeckung
Bedienwerkzeug
