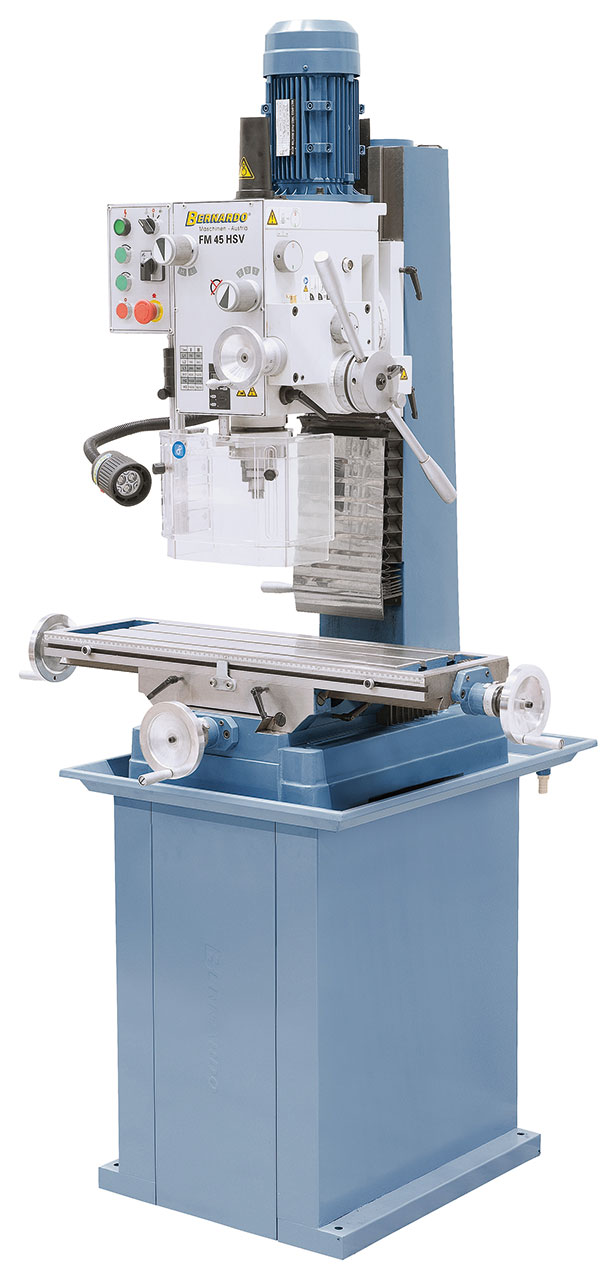

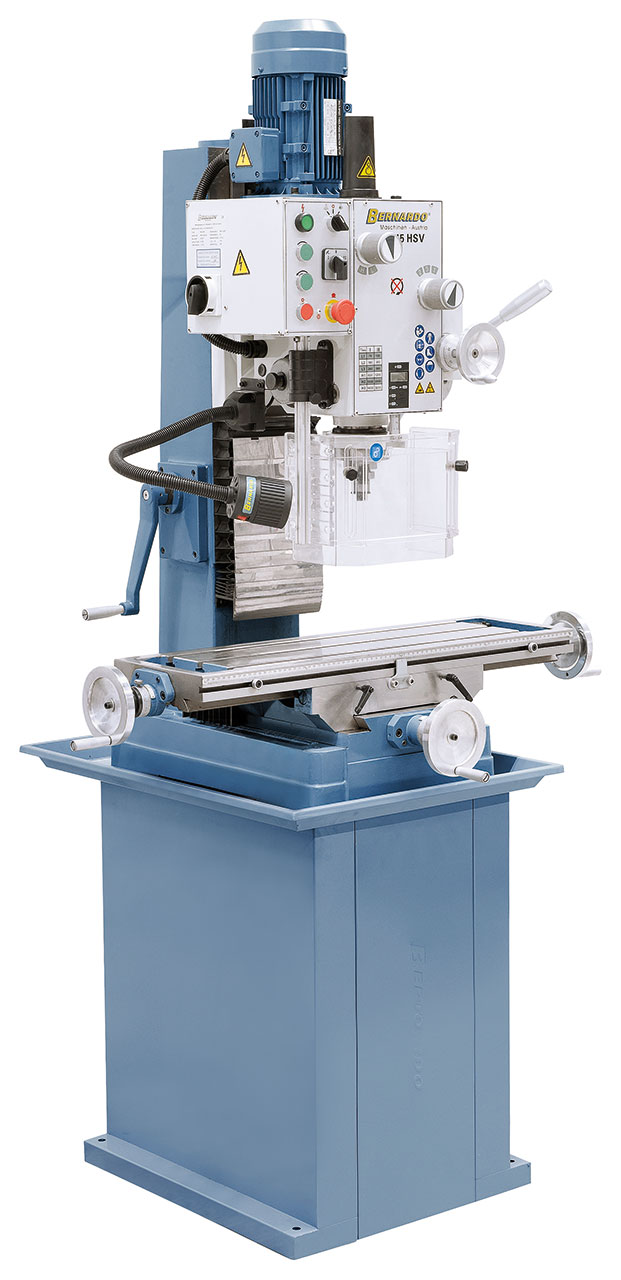

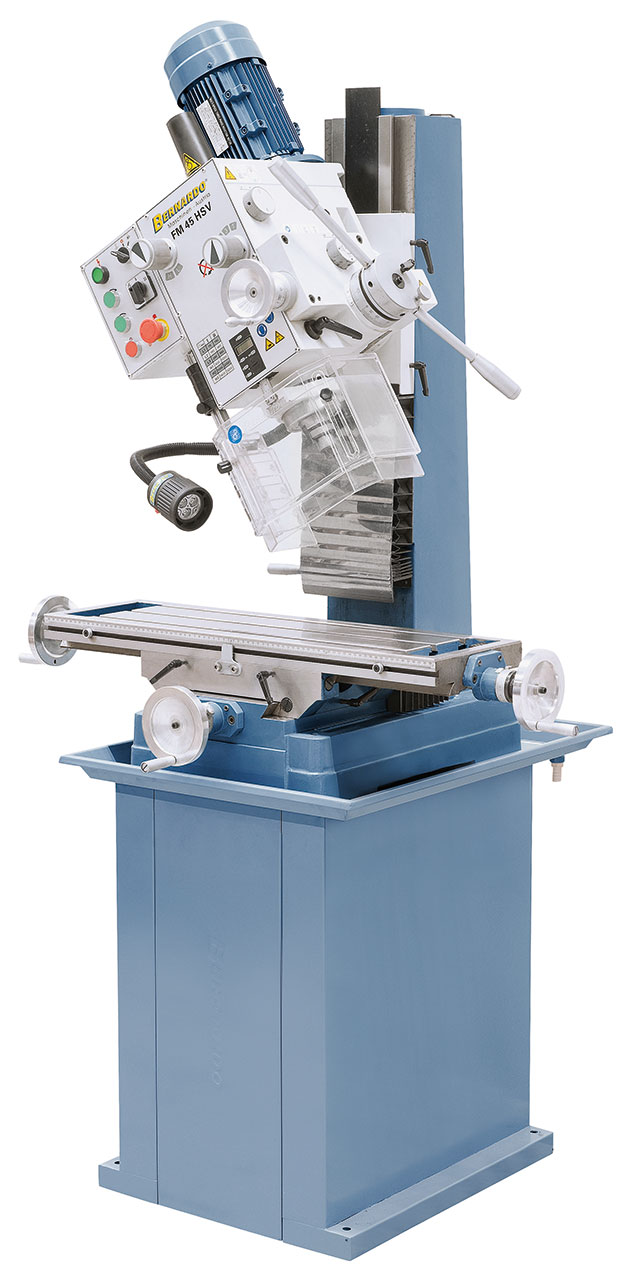

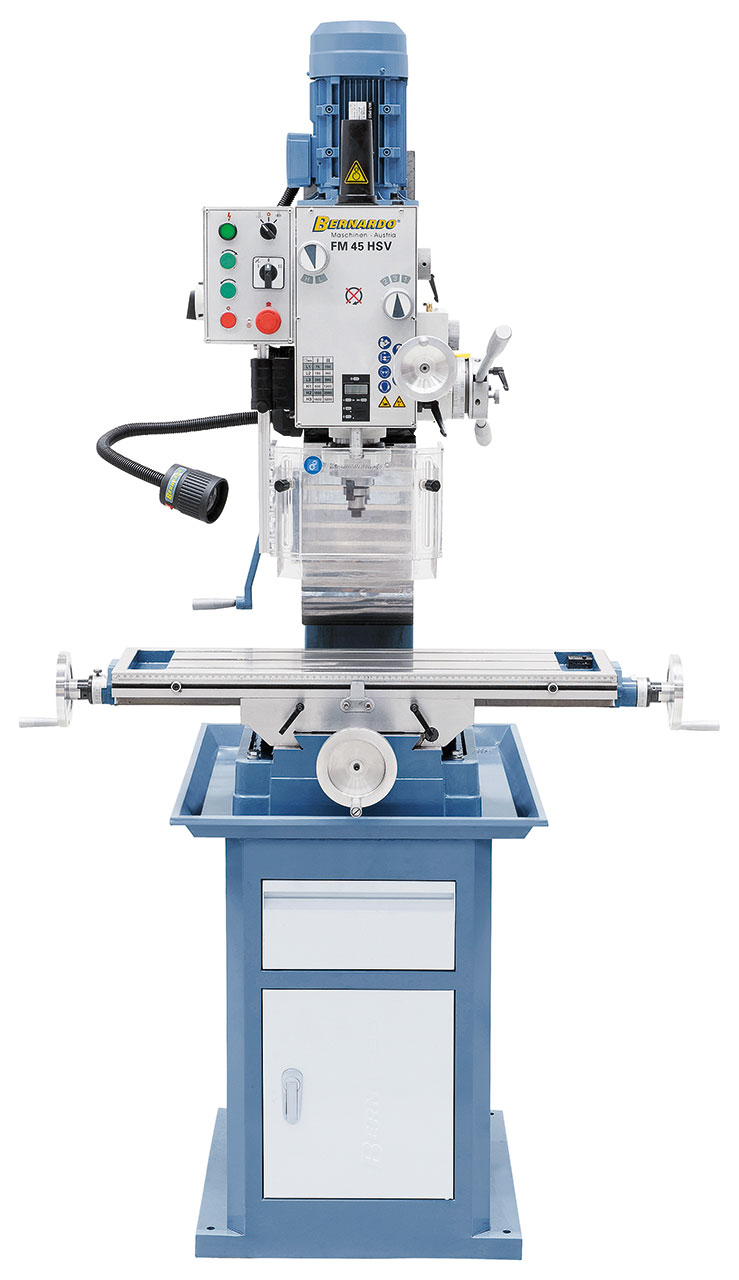

Maşina de găurire şi frezare FM 45 HSV
product.detail.art-no: 02-1087Modelul FM 45 HSV este maşina ideală pentru ateliere mecanice, întreprinderi de reparaţii şi instruire datorită domeniului larg de turaţii (75 - 3200 rot/min) precum şi a dotării cuprinzătoare (de ex. avans automat al pinolei, afişaj digital pentru cursă pinolă, lampă de lucru cu LED,...).
3.756,00 EUR
incl. 20% VATAvailability
Product Properties

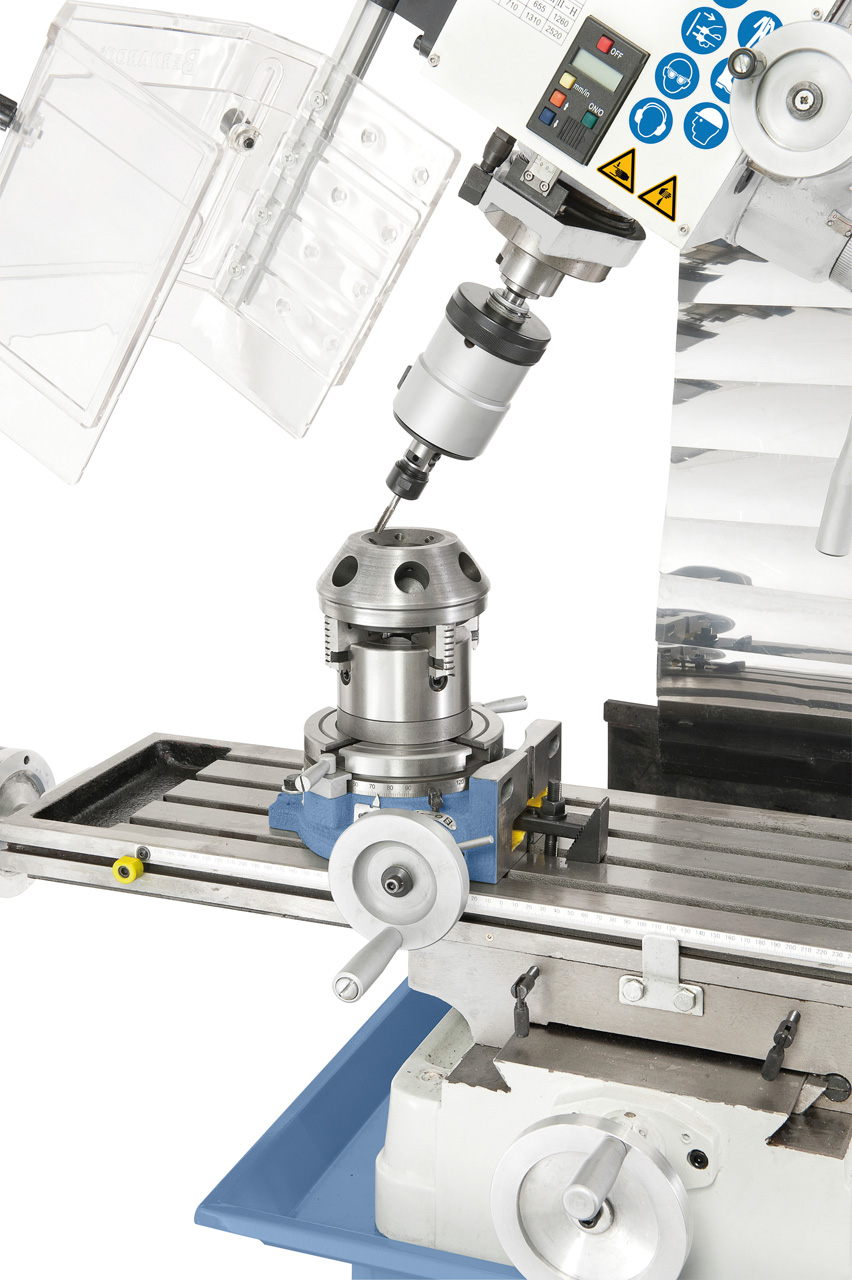

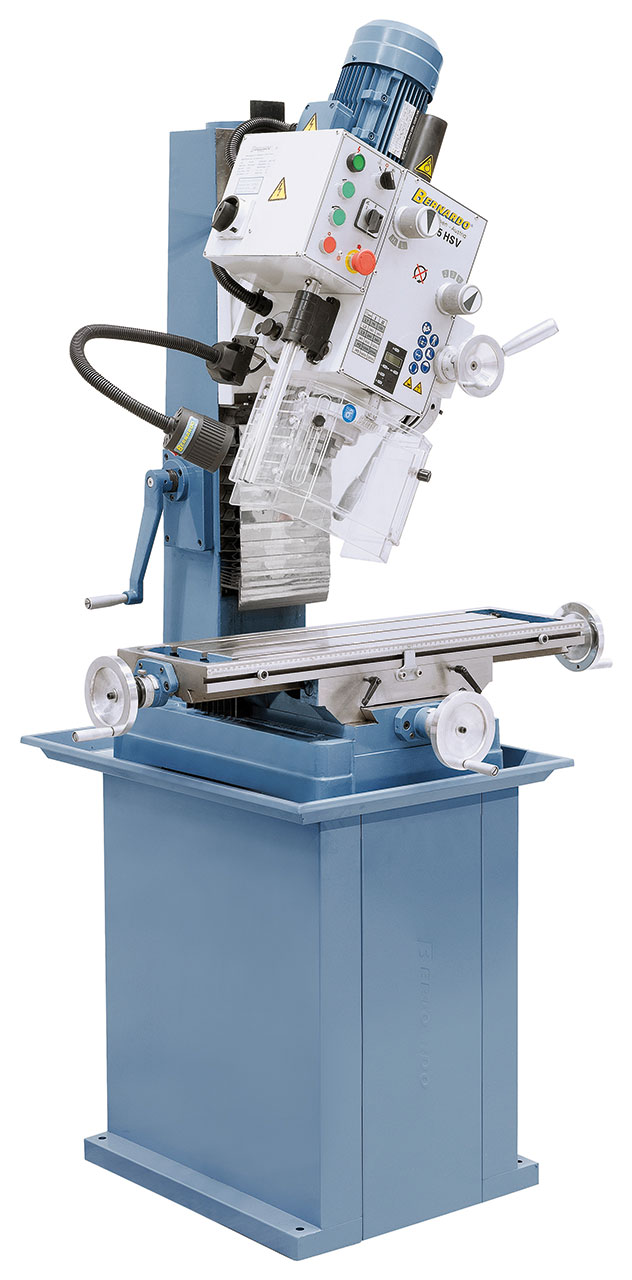

- Cap de frezare pivotabil pe ambele laturi pentru găurirea sub unghi (înclinată), frezarea de teşituri etc.
- Motor în 2-trepte cu moment puternic de antrenare, domeniu de turaţie de între 75 - 3200 rot/min
- Siguranţă ridicată datorită protecţie alimentară reglabilă pe înălţime cu microîntrerupător
- În fabricaţie de serie cu avans automat pinolă şi dispozitiv de filetare

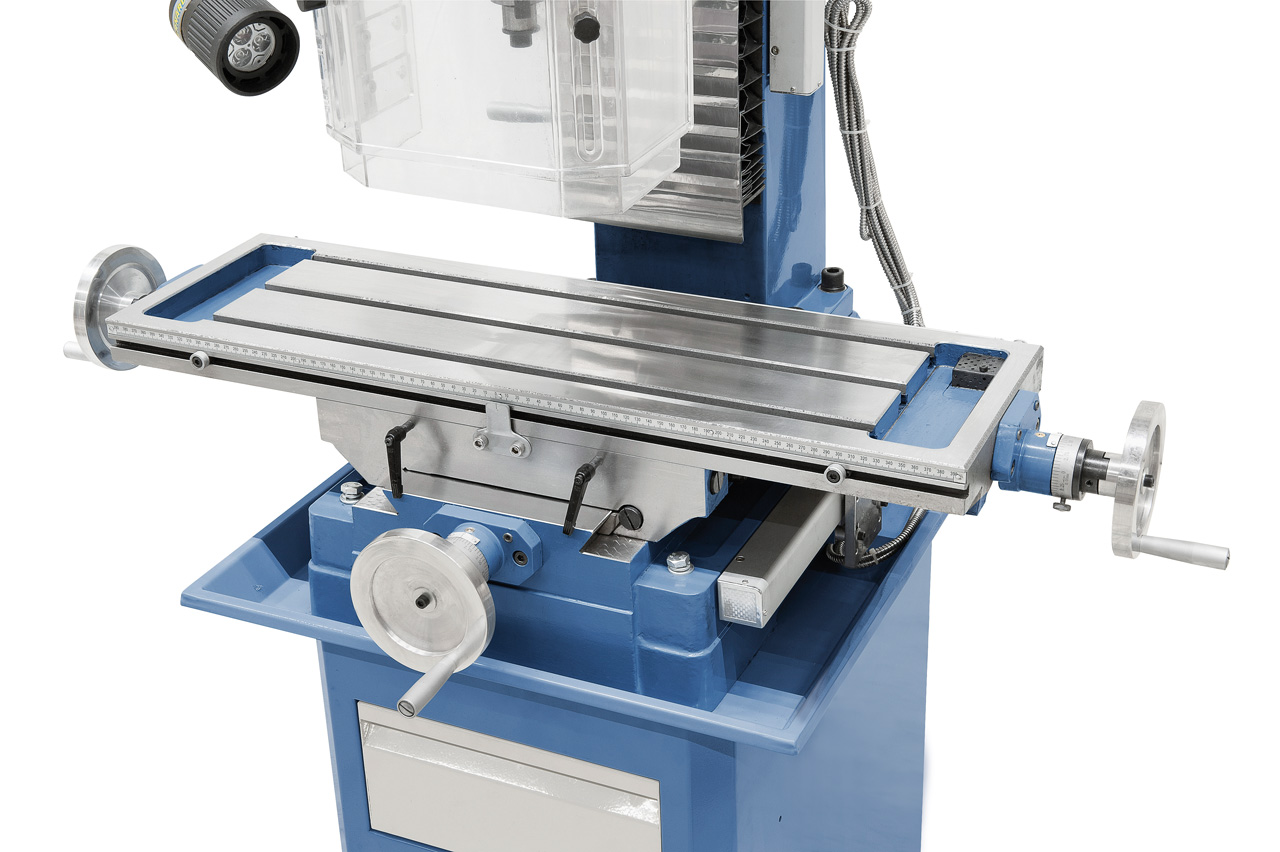

- Ghidaj coadă de rândunică pentru axa x, y şi z, ajustabil prin rigle pană

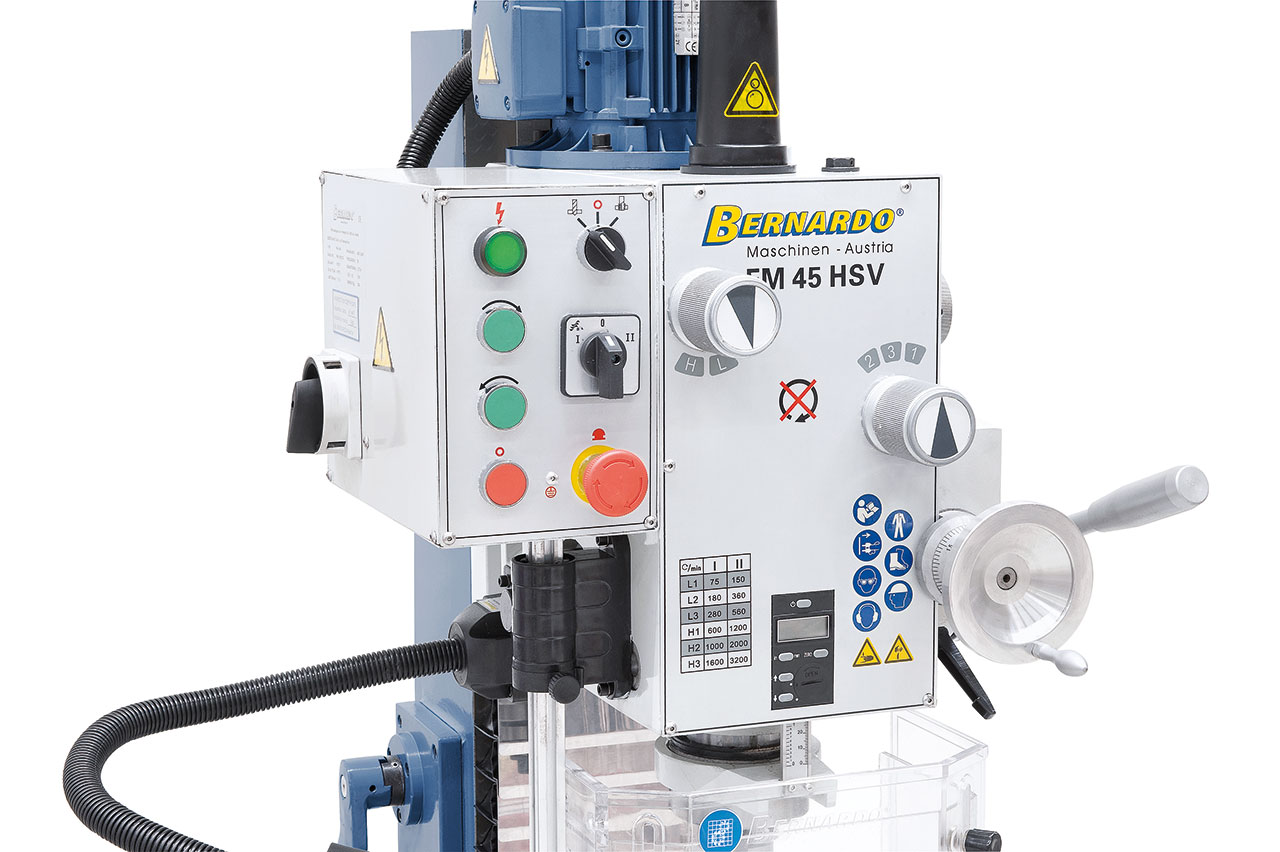

- Modificarea turaţiei mai simplă şi mai rapidă prin intermediul comutatorul selector de transmisie
- În fabricaţie de serie cu afişaj digital pentru poziţionare pinolă
- Stabilitate înaltă prin ghidajul coadă de rândunică capului transmisiei

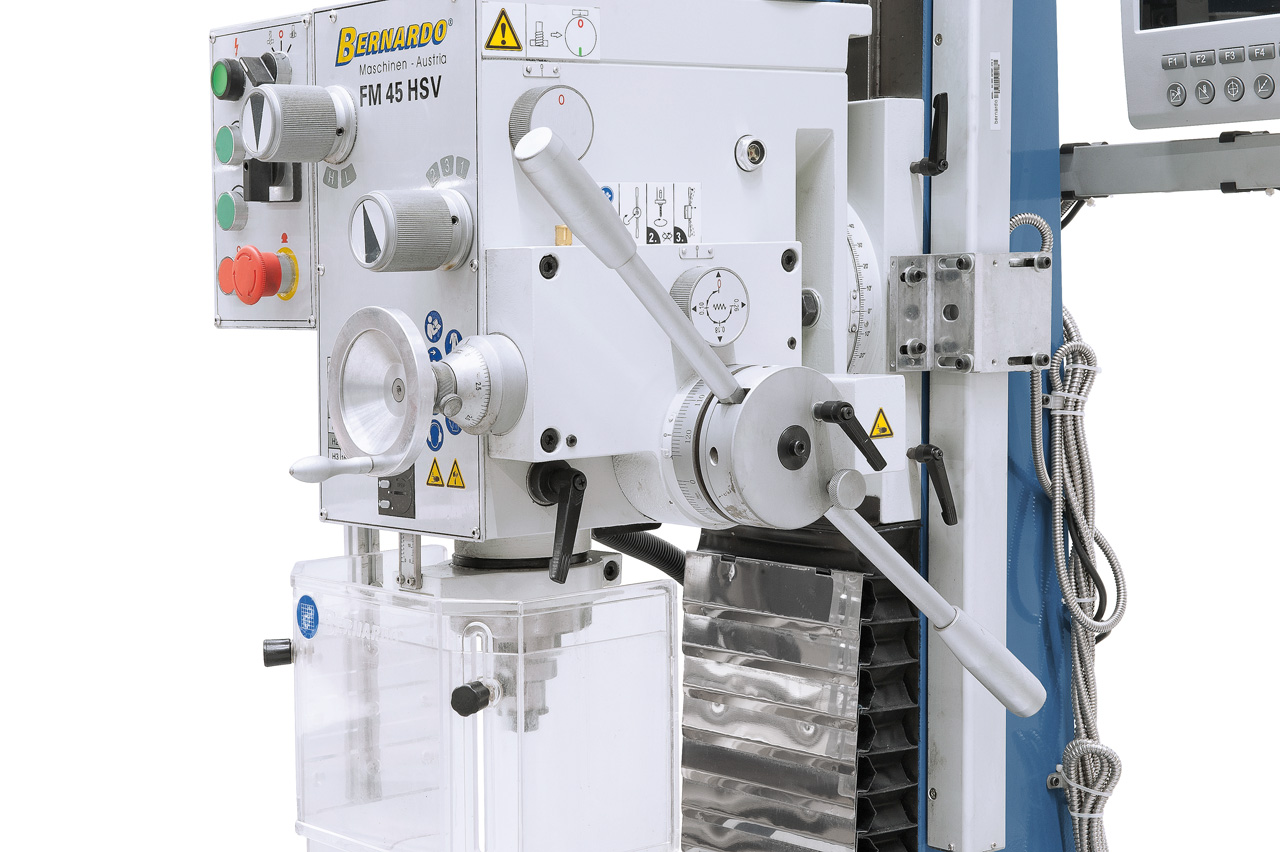

- Ajustare pinolă prin intermediul manetei, ajustare de fineţe prin intermediul roţii de mână
- Variantă de execuţie stabilă şi fără vibraţii din fontă
Product Specifications
|
Capacitate de găurire în oţel |
32 mm |
|
Capacitate de găurire în fontă |
40 mm |
|
Freză cap cuţit max. |
80 mm |
|
Consolă |
220 mm |
|
Turatii ax |
(12) 75 – 3200 rot/min |
|
Prindere ax |
MK 4 |
|
Cursă pinolă |
120 mm |
|
Avans pinolă |
(3) 0,10 / 0,18 / 0,26 mm/rot. |
|
Mărimea mesei |
800 x 240 mm |
|
Traseu de proces (x / y) |
555 / 225 mm |
|
Cap de frezare pivotabil |
-60° până la +60° |
|
Distanţă ax / masă |
60 – 485 mm |
|

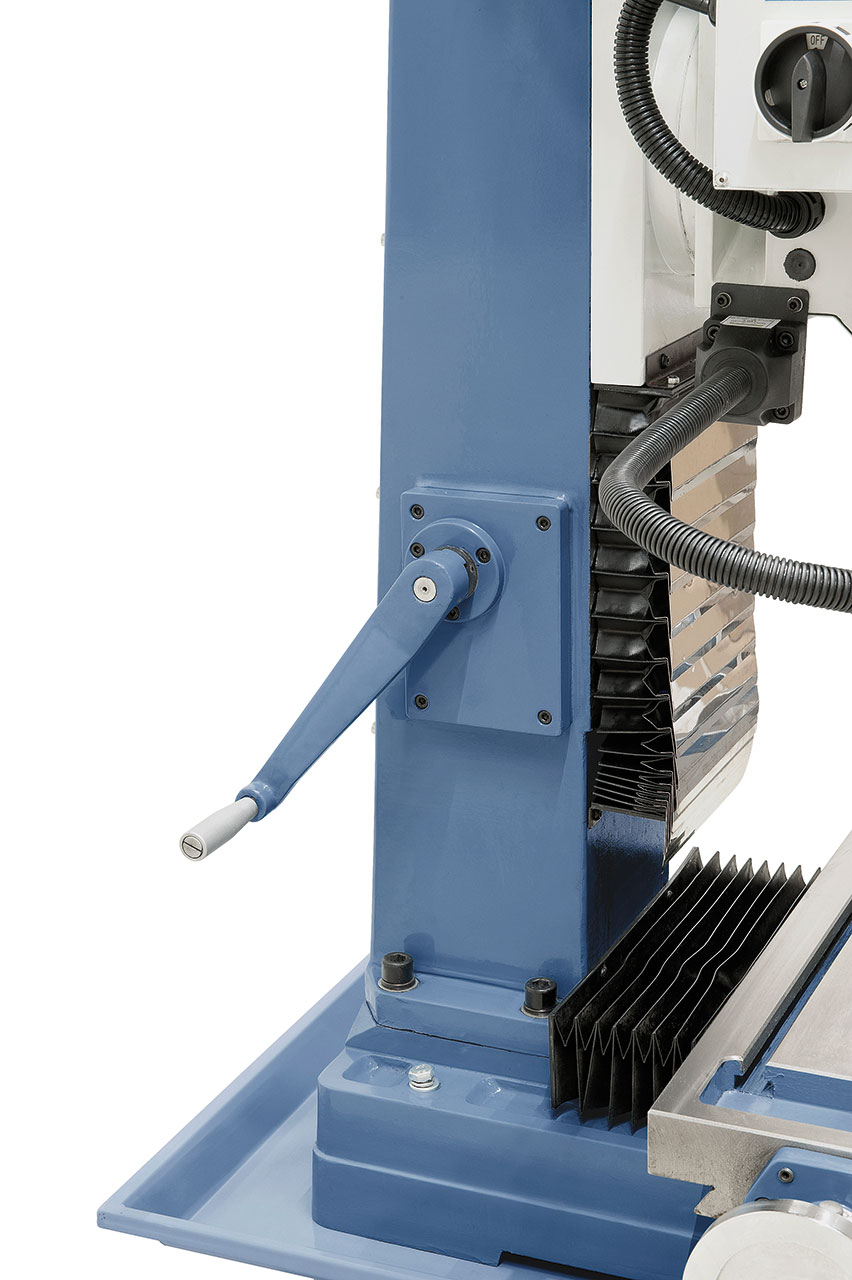

Reglare cap de frezare pe înălţime |
425 mm |
|
Mărimea canelurilor în T |
14 mm |
|
Puterea cedatăa motorului S1 100% |
1,1 / 1,5 kW (400 V) |
|
Putere absorbită de motor S6 40% |
1,5 / 2,2 kW (400 V) |
|
Dimensiunile maşinii (Lt x Ad x H)* |
1140 x 770 x 1500 |
|
Greutate cca. |
308 kg |
* fără Batiu
Delivery Contents

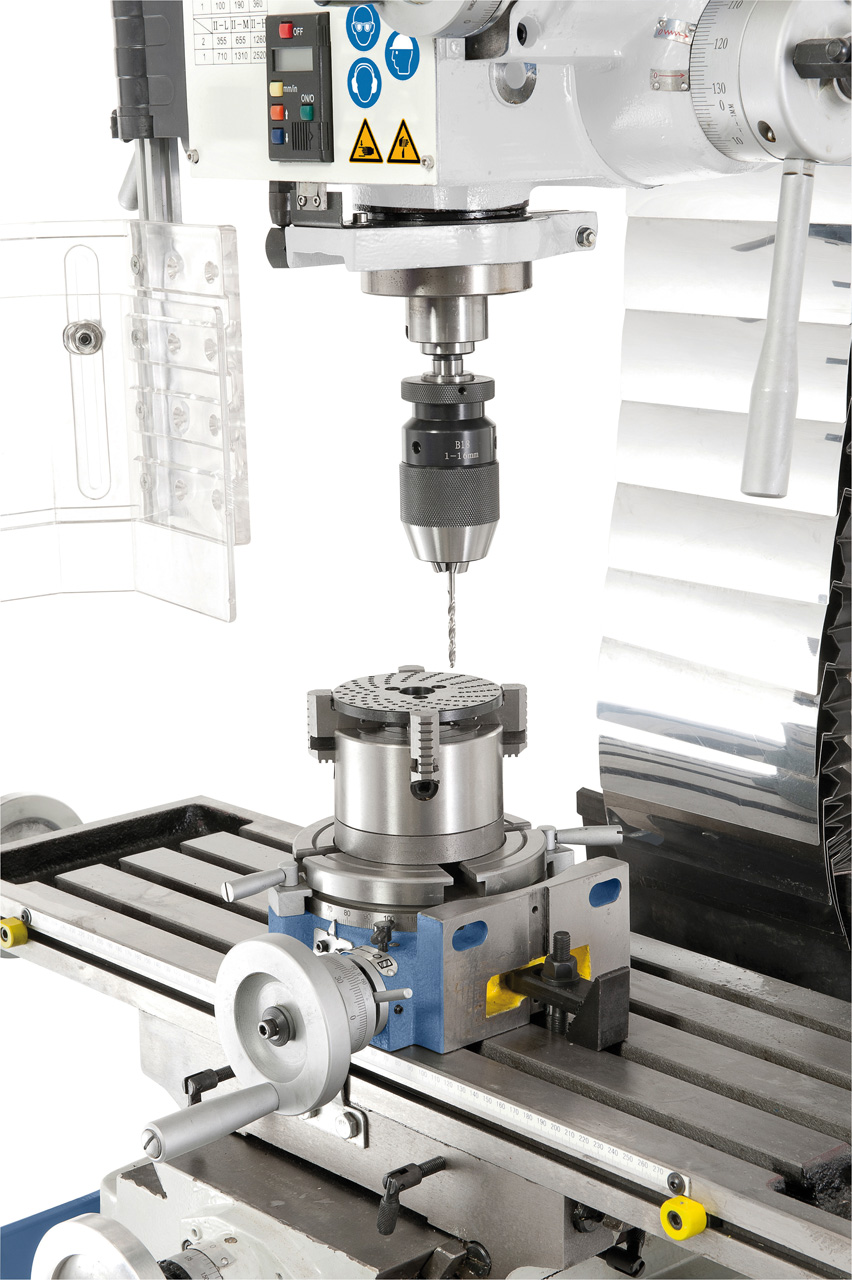

- Mandrină rapidă 3 – 16 mm / B 16
- Dorn mandrină MK 4 / B 16
- Arbore de tragere M 16
- Manşon reductor MK 4 / 3
- Dorn de frezare introdus prin presare combi MK 4 / 27 mm

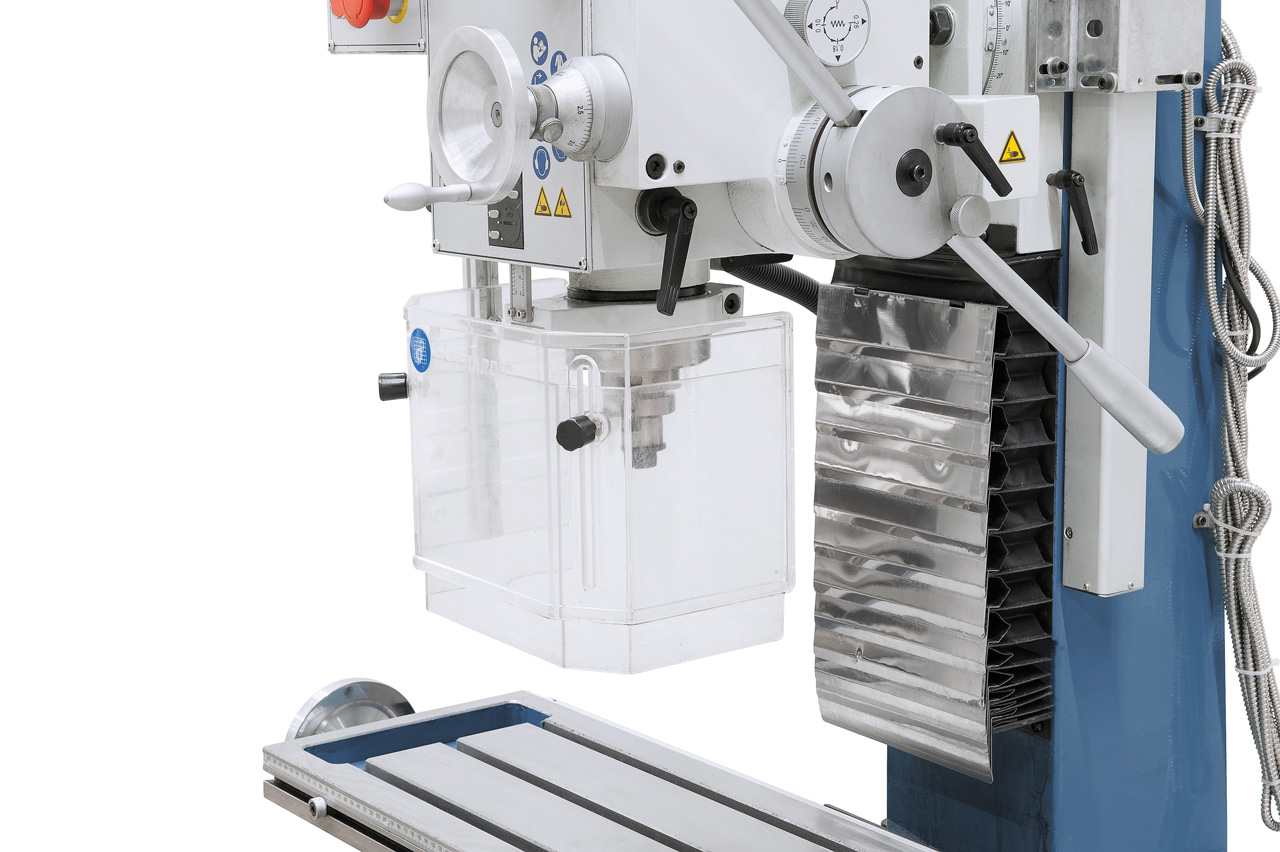

- Apărătoare de protecţie reglabilă pe înălţime
- Avans automat pinolă
- Lampă maşină LED
- Afişaj digital pentru cursă pinolă
- Dispozitiv de filetare
- Acoperire de protecţie-lamele
- Scală de măsurare longitudinală
- Scule de operare
