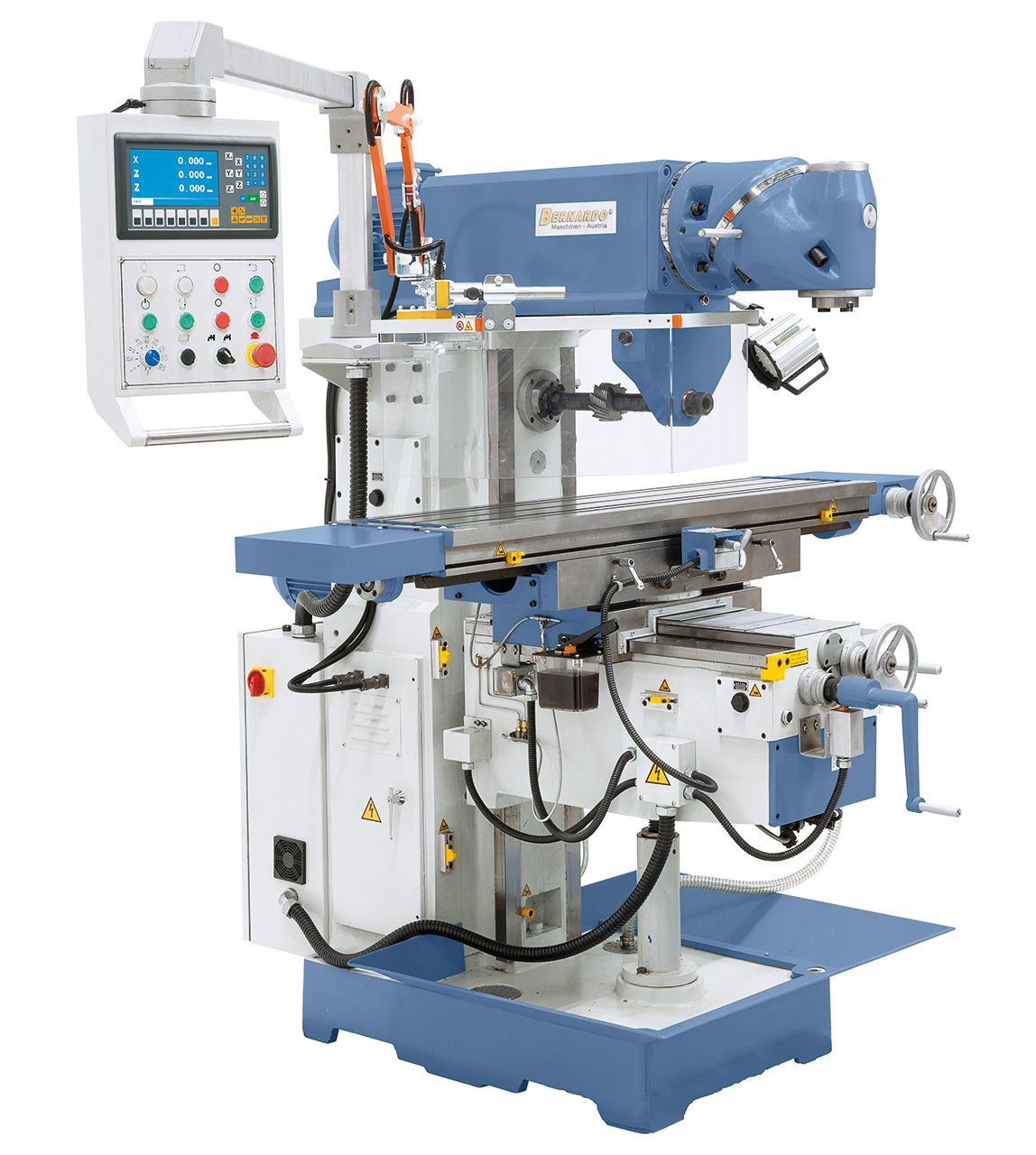

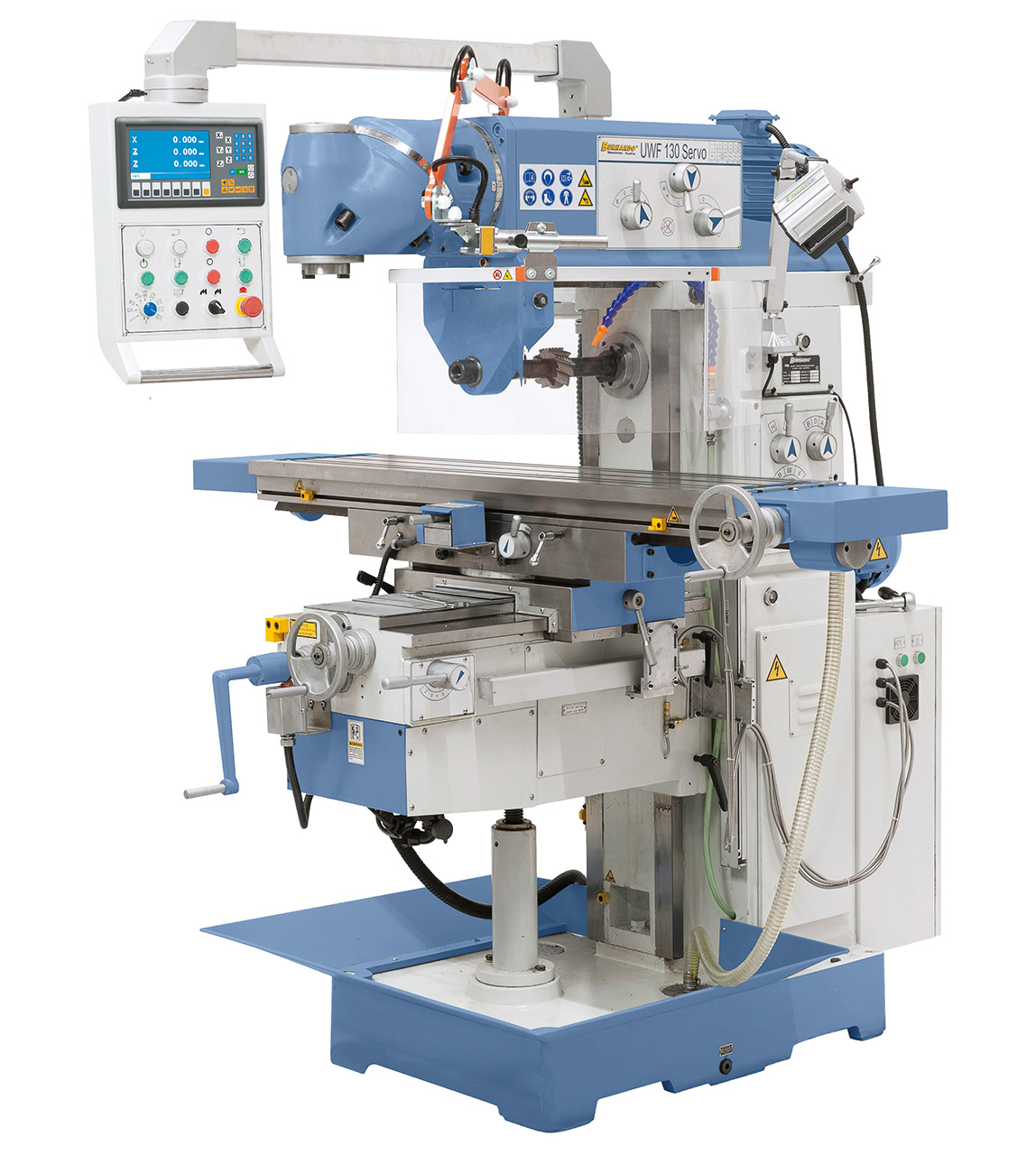

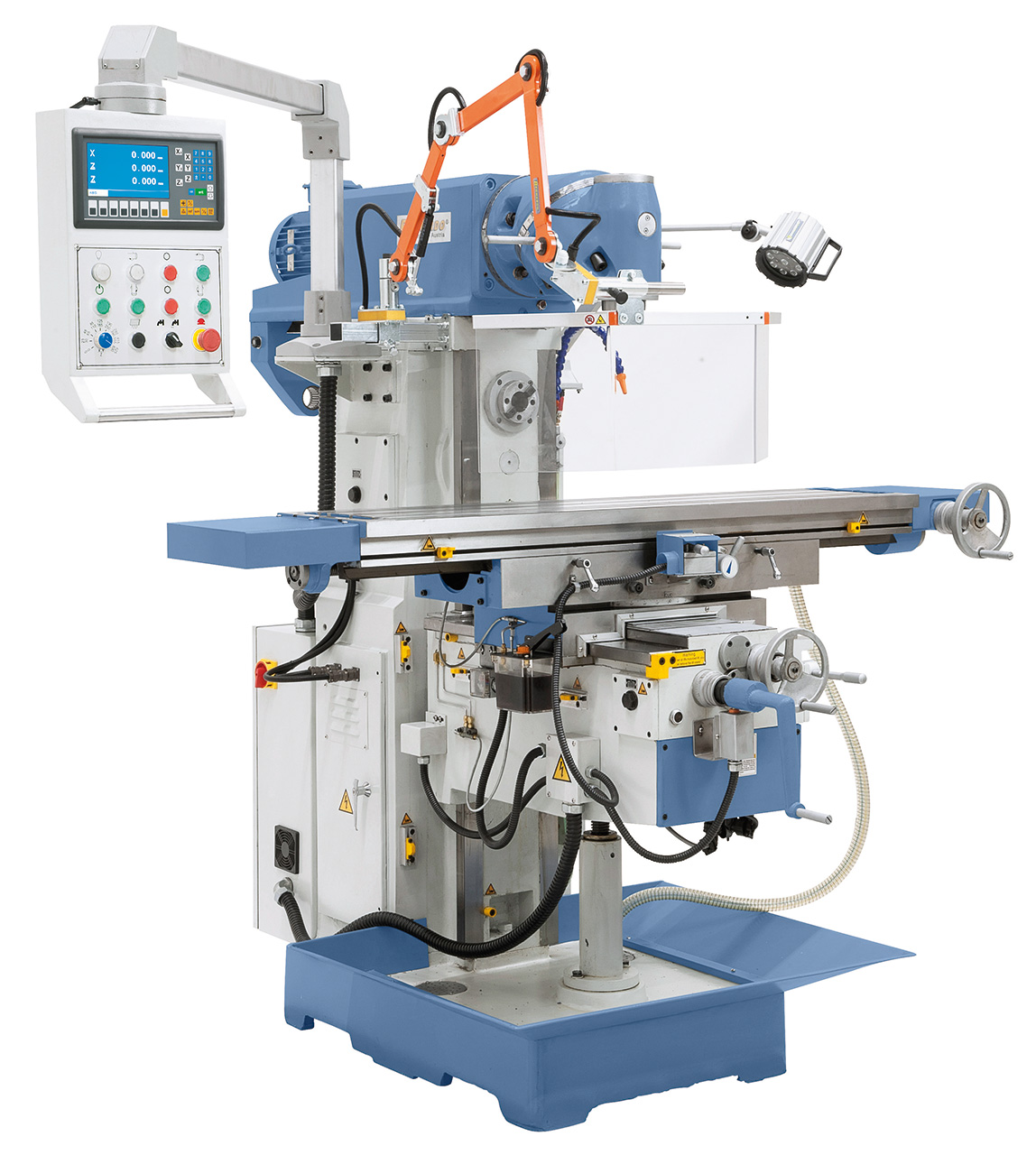

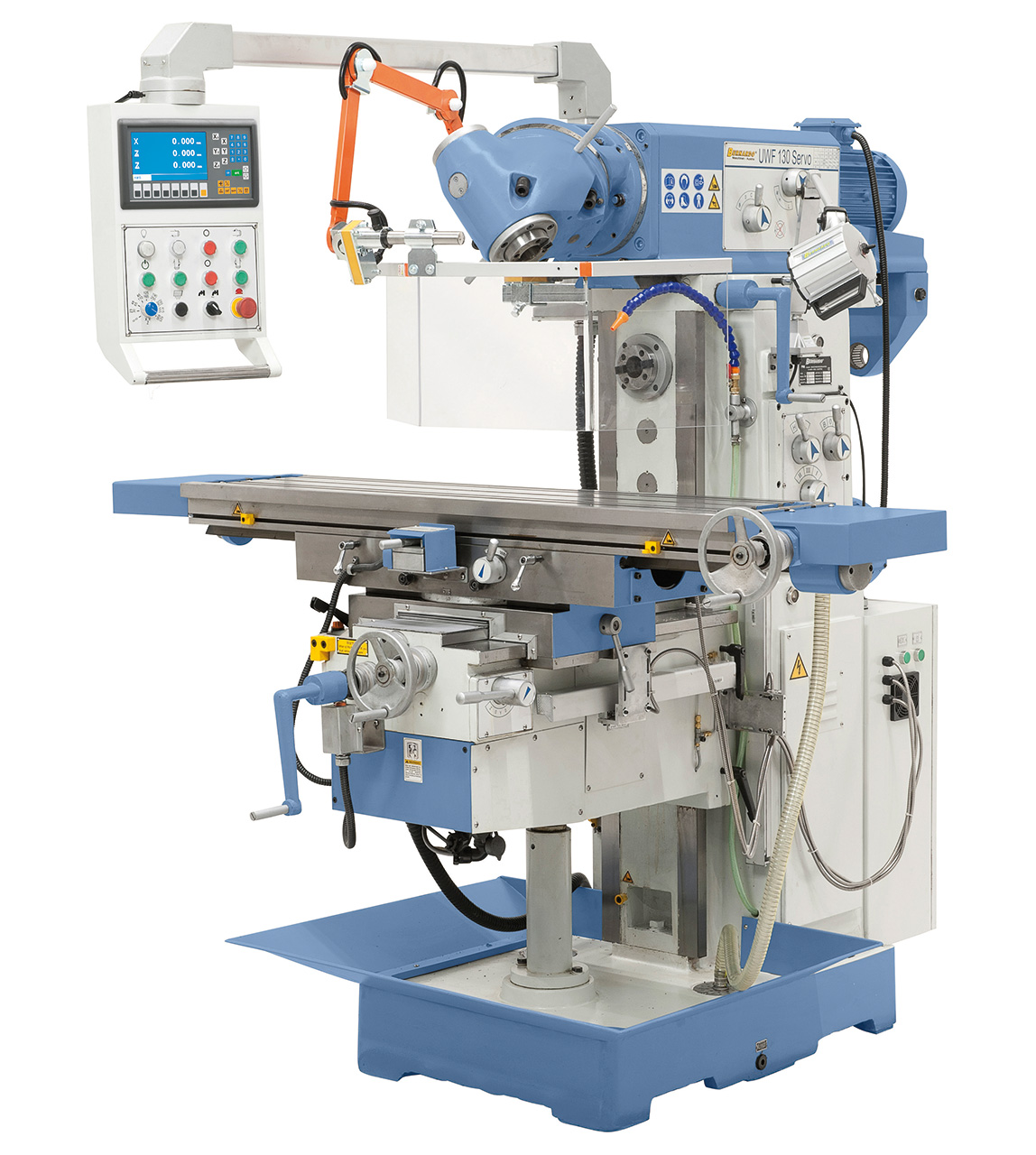

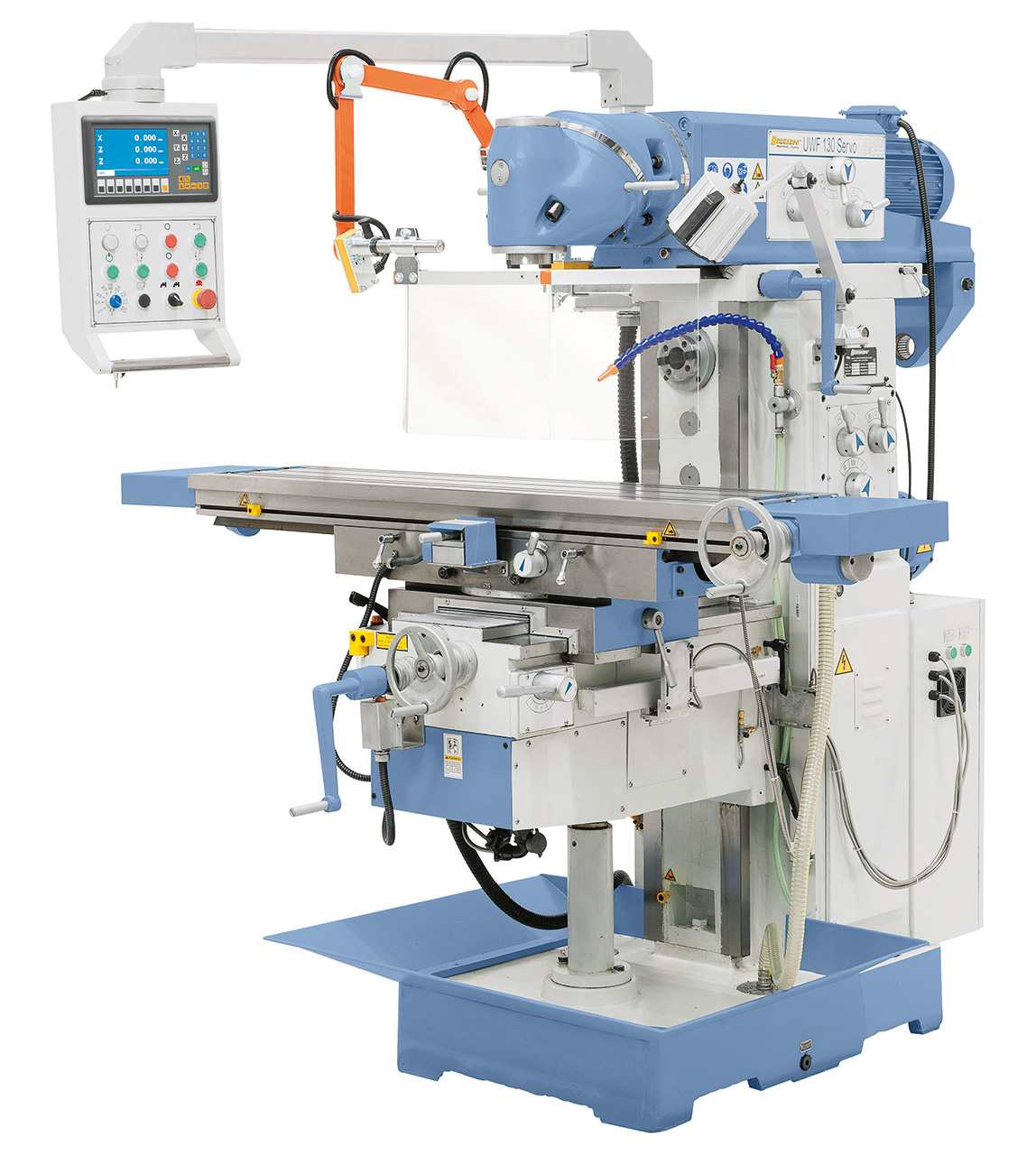

Fraiseuse universelle UWF 130 Servo avec indicateur digital 3 axes ES-12 H

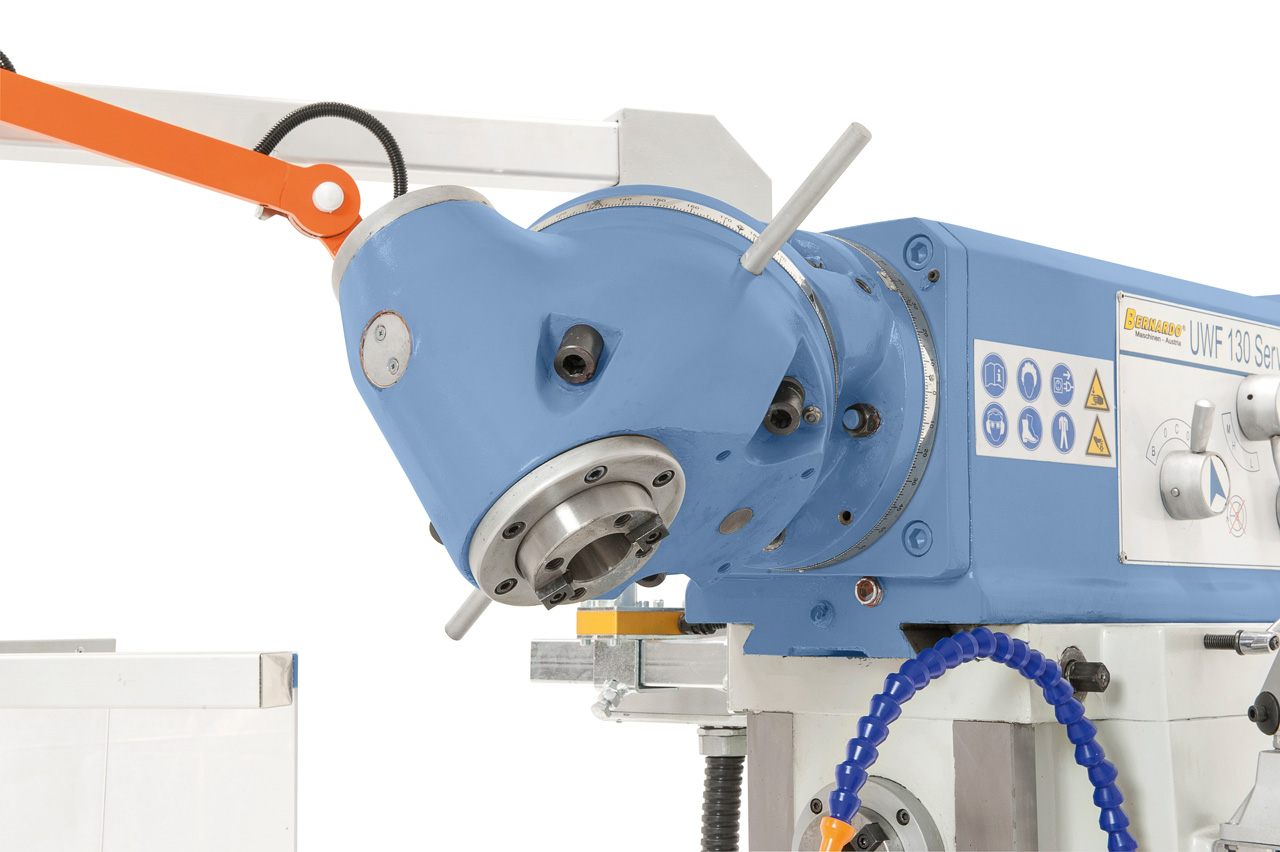

product.detail.art-no: 02-1283XLLa fraiseuse universelle UWF 130 Servo avec bras supérieur coulissant est inspirée du modèle UWF 130. Avec sa tête réglable sous tous les angles et sa course de 1000 mm sur l'axe x, c'est une machine très polyvalente. Ce modèle se distingue par son avance rapide et ses 8 vitesses d'avance sur tous les axes, réglées par servomoteur.
22 584,00 €
incl. 20% VATAvailability
Product Properties
- De série avec servomoteur pour les avances et l'avance rapide des axes x, y et z

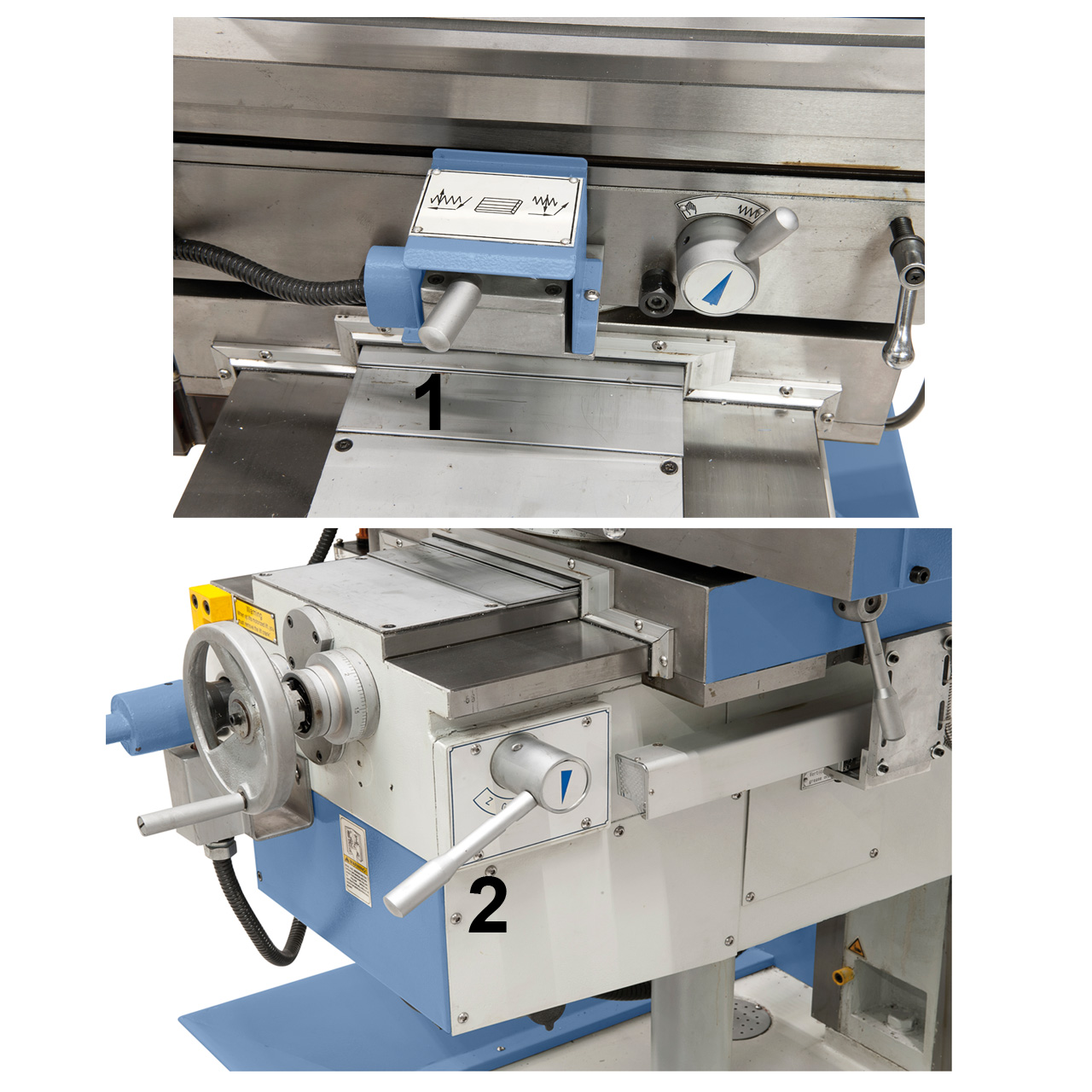

- Réglage de l'axe x de la table à l'avant

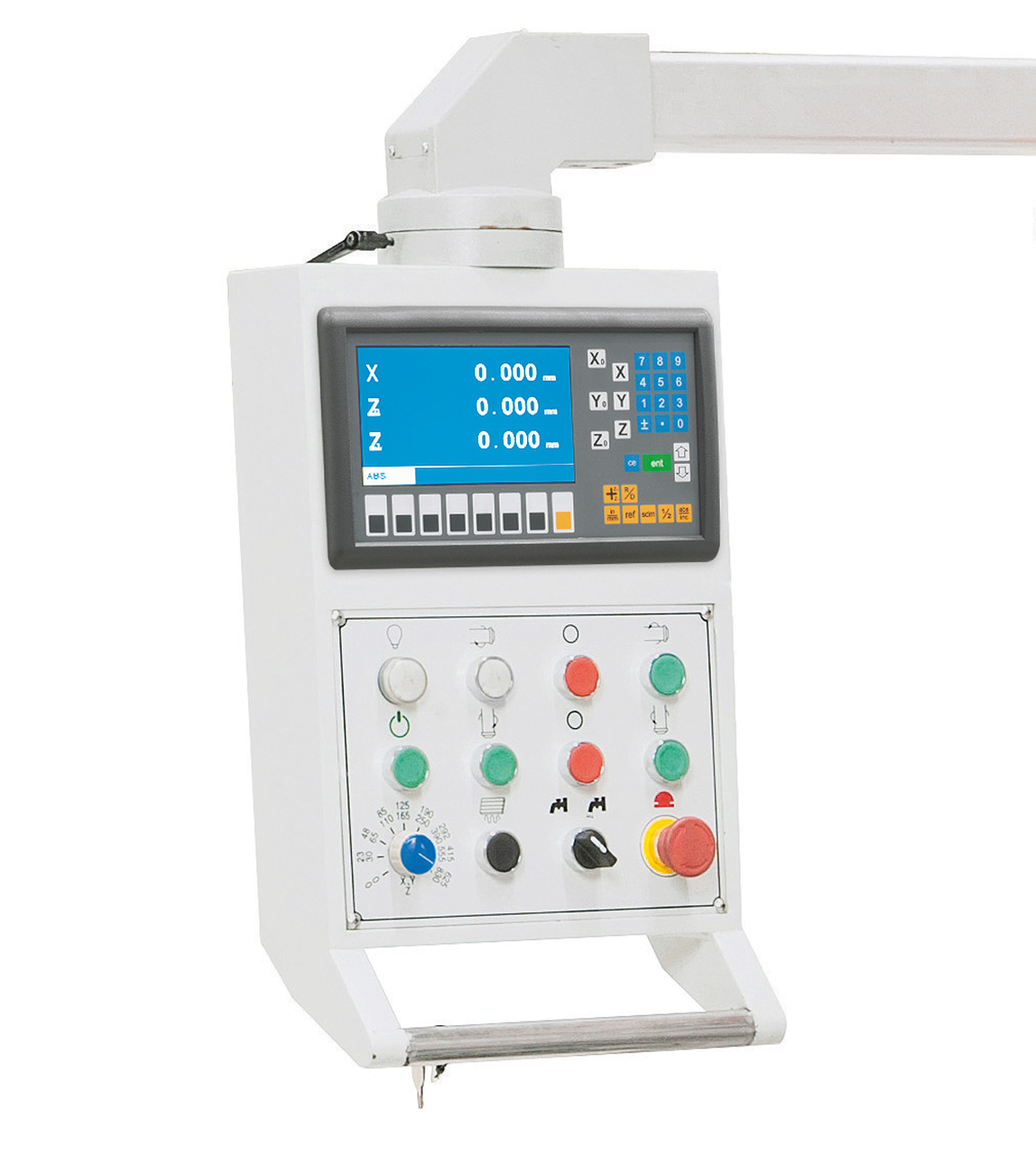

- Pupitre de commande orientable et ergonomique

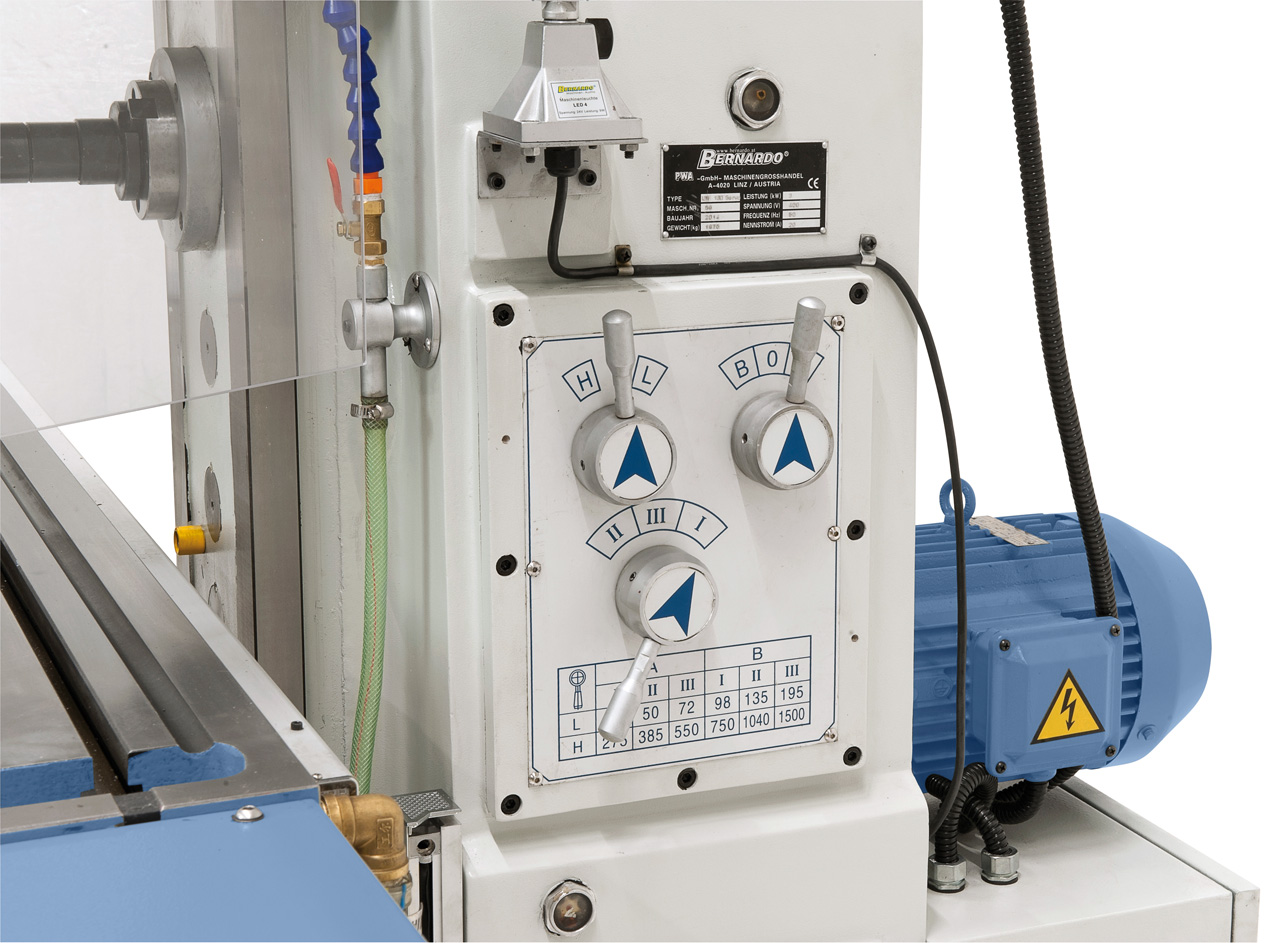

- Fonctionnement silencieux avec engrenages dans bain d’huile et rectifiés

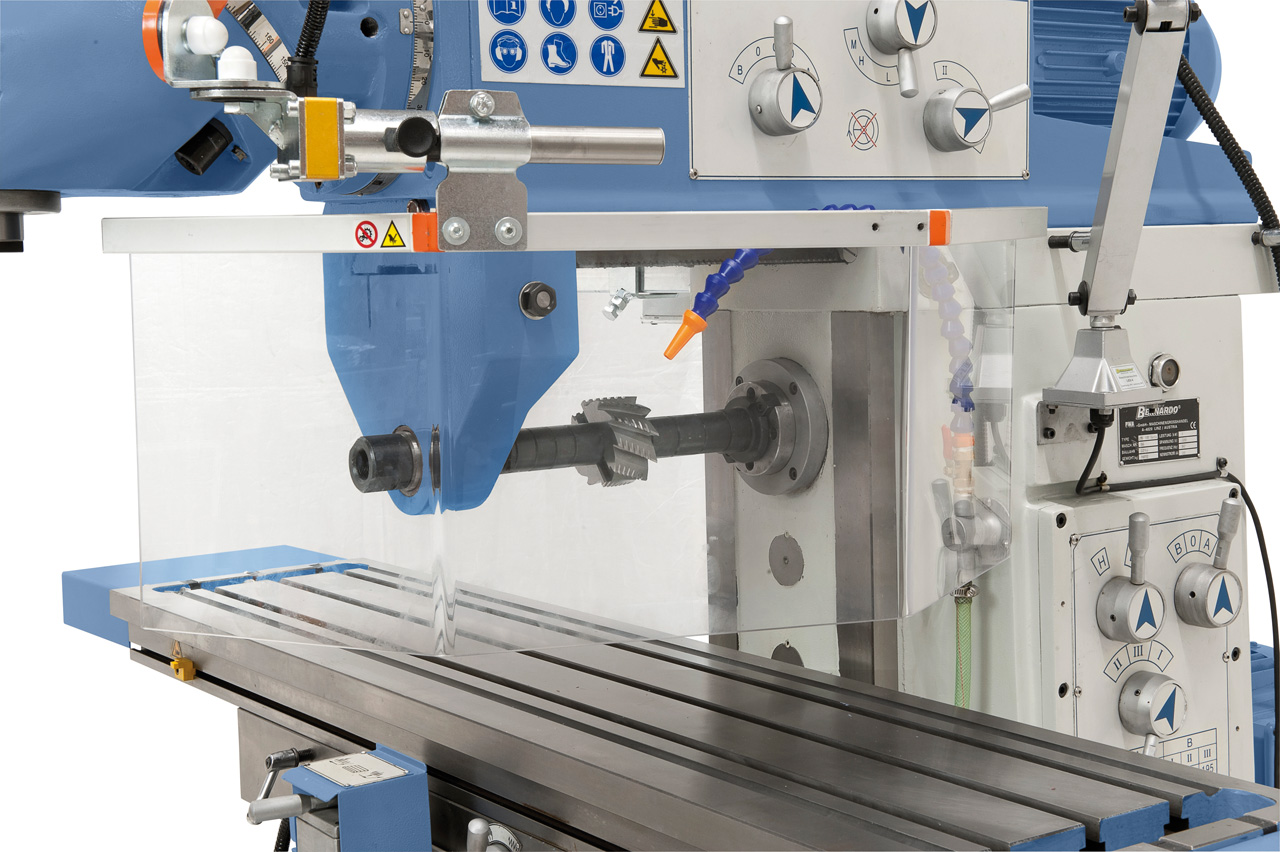

- Broche horizontale de série pour plus de possibilités d'utilisation
- Bâti machine en fonte grise massive pour un travail sans vibrations

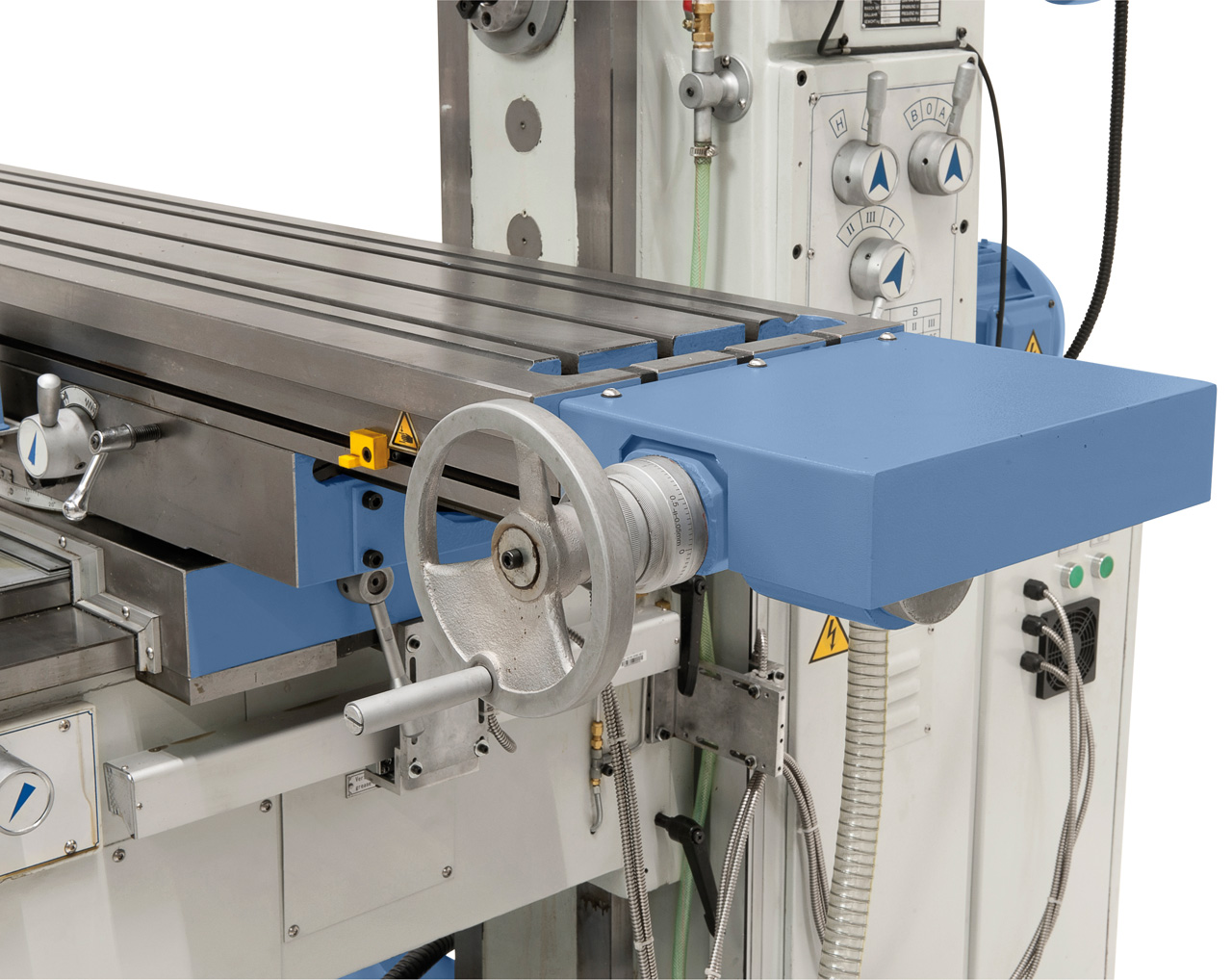

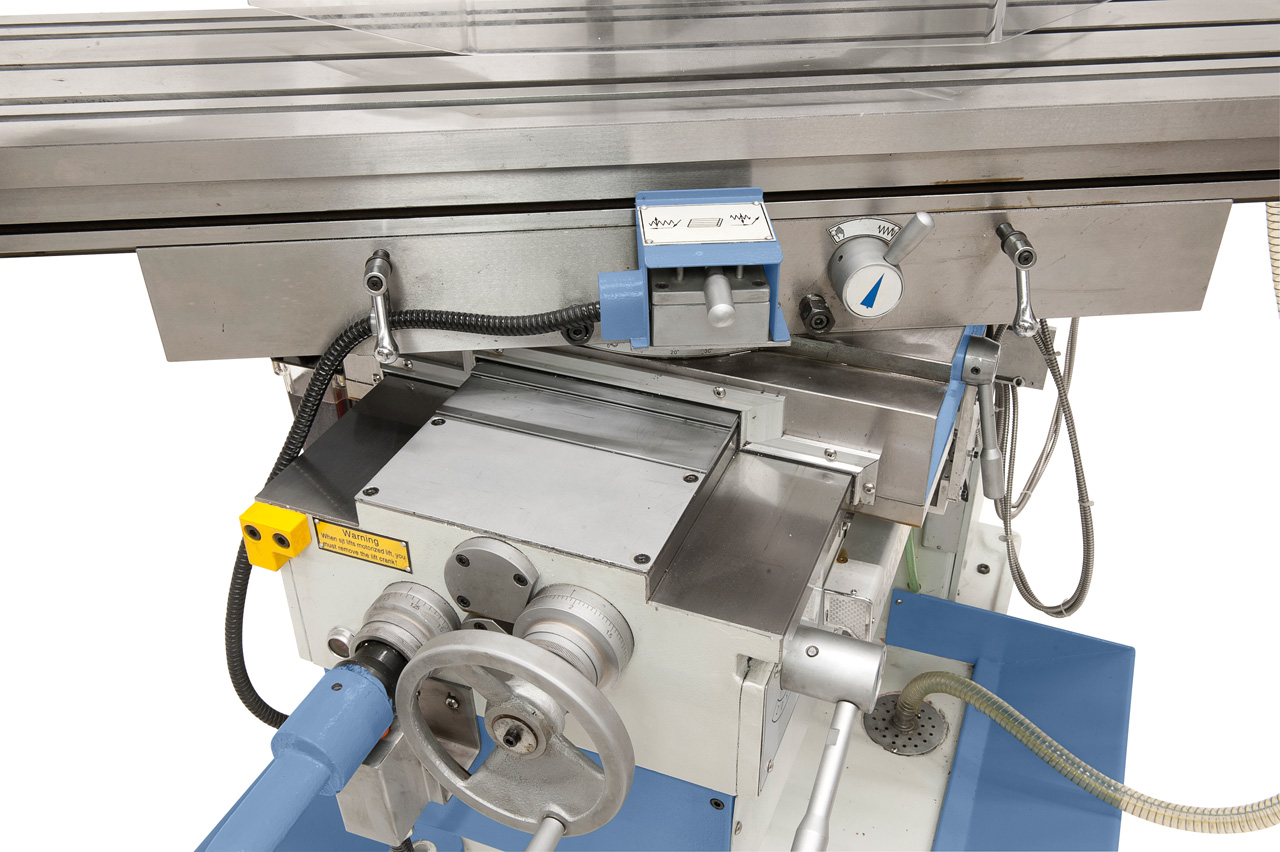

- Table croisée largement dimensionnée avec surface de précision et rainures en T
- Stabilité accrue par guidage rectangulaire sur les axes x et y
- Graissage central des rails de guidage

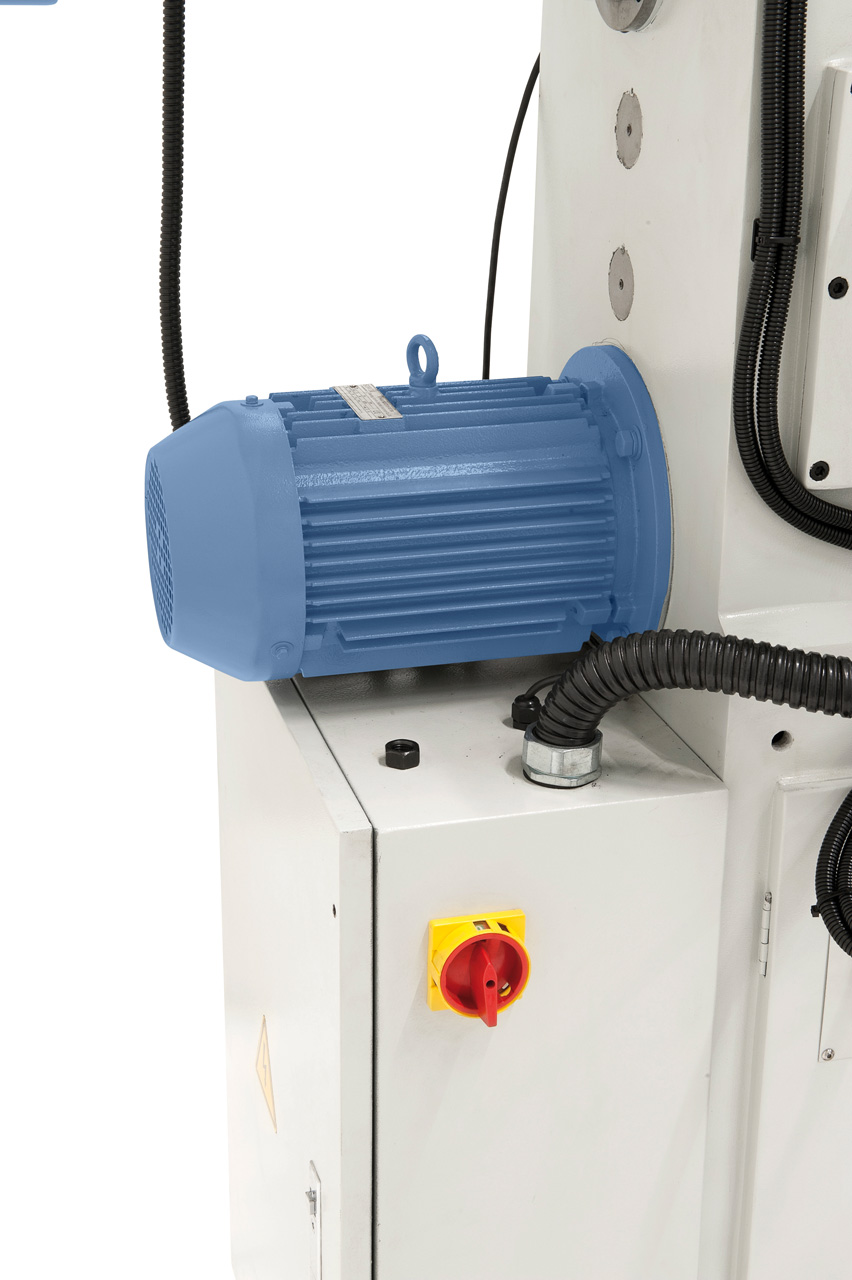

- Broche horizontale et tête de fraisage universelle entraînées par 2 moteurs indépendants
Product Specifications
|
Dimensions de table |
1370 x 320 mm |
|
Cône de broche horizontal |
ISO 40 |
|
Cône de broche vertical |
ISO 40 |
|
Vitesse de broche horizontale |
(12) 35 - 1500 tr/min |
|
Vitesse de broche verticale |
(11) 45 - 1660 tr/min |
|
Course longitudinale (x) |
1000 mm |
|
Course transversale (y) |
360 mm |
|
Course verticale (z) |
400 mm |
|
Distance broche/table horizontale |
30 - 430 mm |
|
Distance broche/table verticale |
210 - 610 mm |
|
Col de cygne |
305 - 805 mm |
|
Table orientable |
-45° à +45° |
|
Poids maxi des pièces |
300 kg |
|
Plages d'avance longitudinale / transversale |
(8) 30 - 830 mm/min |
|
Plage d'avance verticale |
(8) 23 - 625 mm/min |
|
Avance rapide axes x, y et z |
1000 / 1000 / 750 mm/min |
|
Rainures en T (nombre/largeur/écartement) |
3 / 14 mm / 80 mm |
|
Puissance moteur horizontale |
3,0 kW |
|
Puissance moteur verticale |
3,0 kW |
|
Servomoteur (couple / puissance) |
10 Nm / 1,5 kW |
|
Puissance pompe d'arrosage |
90 W |
|
Débit pompe d'arrosage |
25 l/min |
|
Dimensions machine (L x P x H) |
1840 x 1830 x 2050 mm |
|
Poids (env.) |
1540 kg |
Delivery Contents
- Indicateur digital 3 axes ES-12 H avec écran LCD
- Tirant M 16
- Éclairage LED
- Avance des axes x, y et z
- Dispositif d'arrosage
- Contre-broche horizontale
- Longue broche ISO 40 / 27 mm, ISO 40 / 40 mm
- Mandrin combiné ISO 40 / 32 mm
- Cône de réduction ISO 40 / CM 4, ISO 40 / CM 3, ISO 40 / CM 2
- Bac de récupération pour fluide de coupe
- Protecteur universel
- Graissage central des axes x, y et z
- Outillage de service
