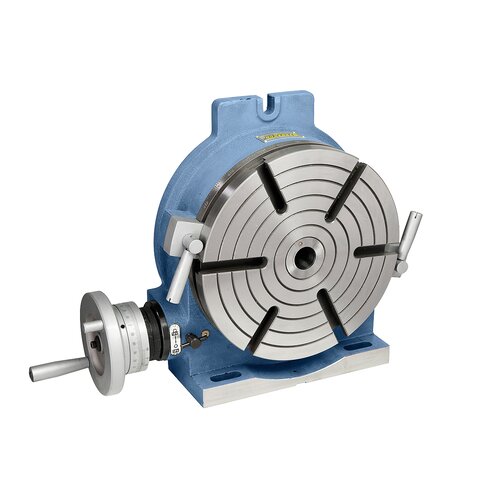

Horizontal & vertical rotary table HV 14 - 350 mm
Art.Nr.: 27-1004€1,188.00
incl. 20% VATAvailability
In Stock
Deliverable in 2-3 business days
Product Properties
- Einsetzbar bei Fräs- und Bohrarbeiten auf Horizontal- oder Vertikalfräsmaschinen, Bohrmaschinen usw.
- Die Tischplatte ist aus hochwertigem Meehaniteguß hergestellt
- Schneckenwelle gehärtet und geschliffen, Schneckenrad aus Spezialguß
- Klemmung der Tischplatte erfolgt durch zwei Klemmhebel
- Übersetzung im Schneckengetriebe 90:1
- Grad-Teilarbeiten über Skalentrommel mit verstellbarem Nonius
- Direkt-Teilarbeiten über die am Tisch angebrachte 360° Skala
Product Specifications
|
Table diameter |
350 mm |
|
Ratio |
90:1 |
|
Morse taper |
MT 4 |
|
Quantity of T-slots |
6 pcs. |
|
Max. load horizontal |
130 kg |
|
Max. load vertical |
70 kg |
|

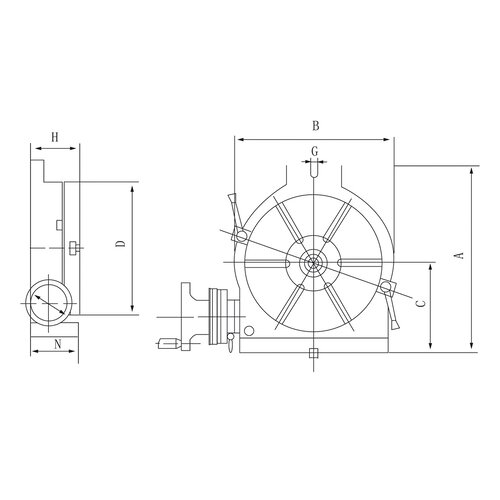

A |
450 mm |
|
B |
390 mm |
|
C |
230 mm |
|
D |
350 mm |
|
E |
16 mm |
|
G |
18 mm |
|
H |
138 mm |
|
N |
128 mm |
|
Weight ca. |
83 kg |
