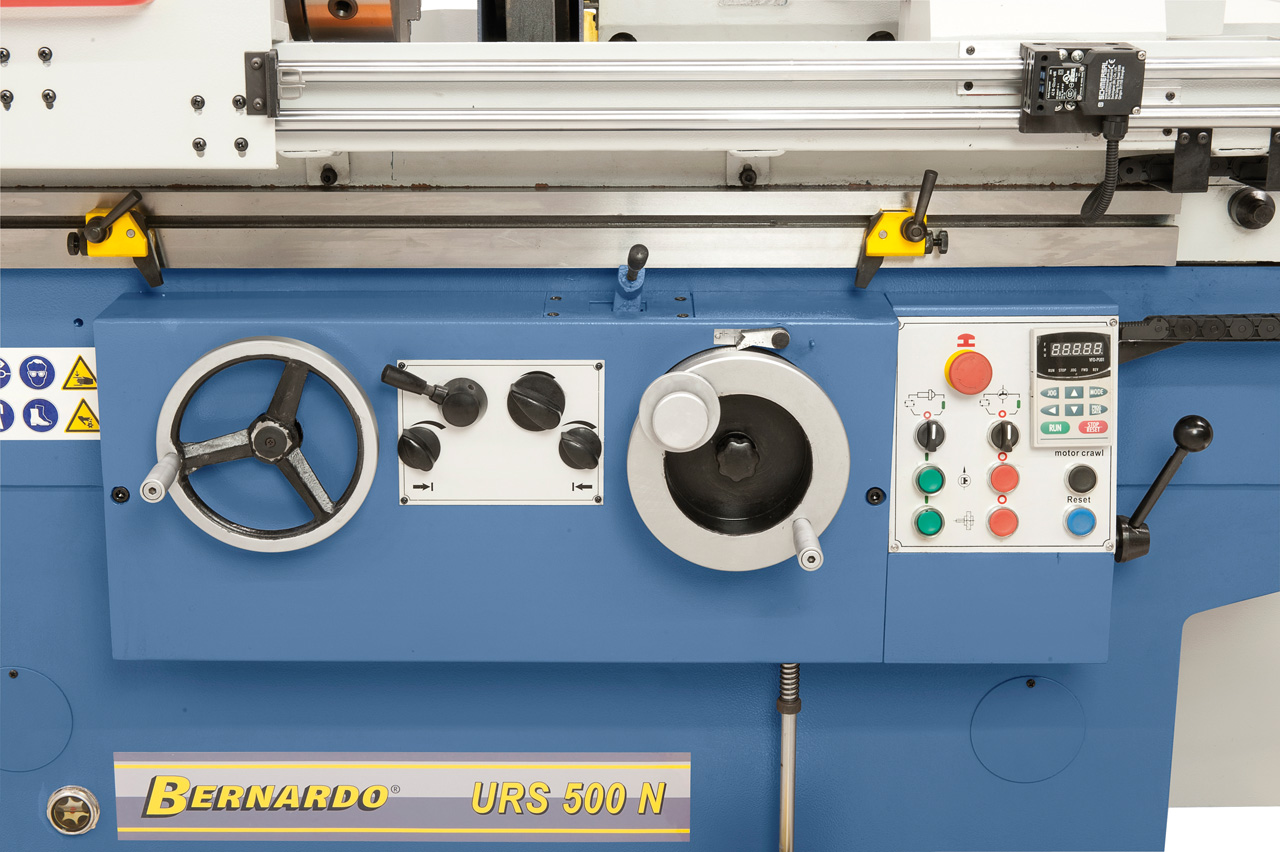

Die wichtigsten Bedienelemente sind übersichtlich an der Vorderseite der Maschine angeordnet

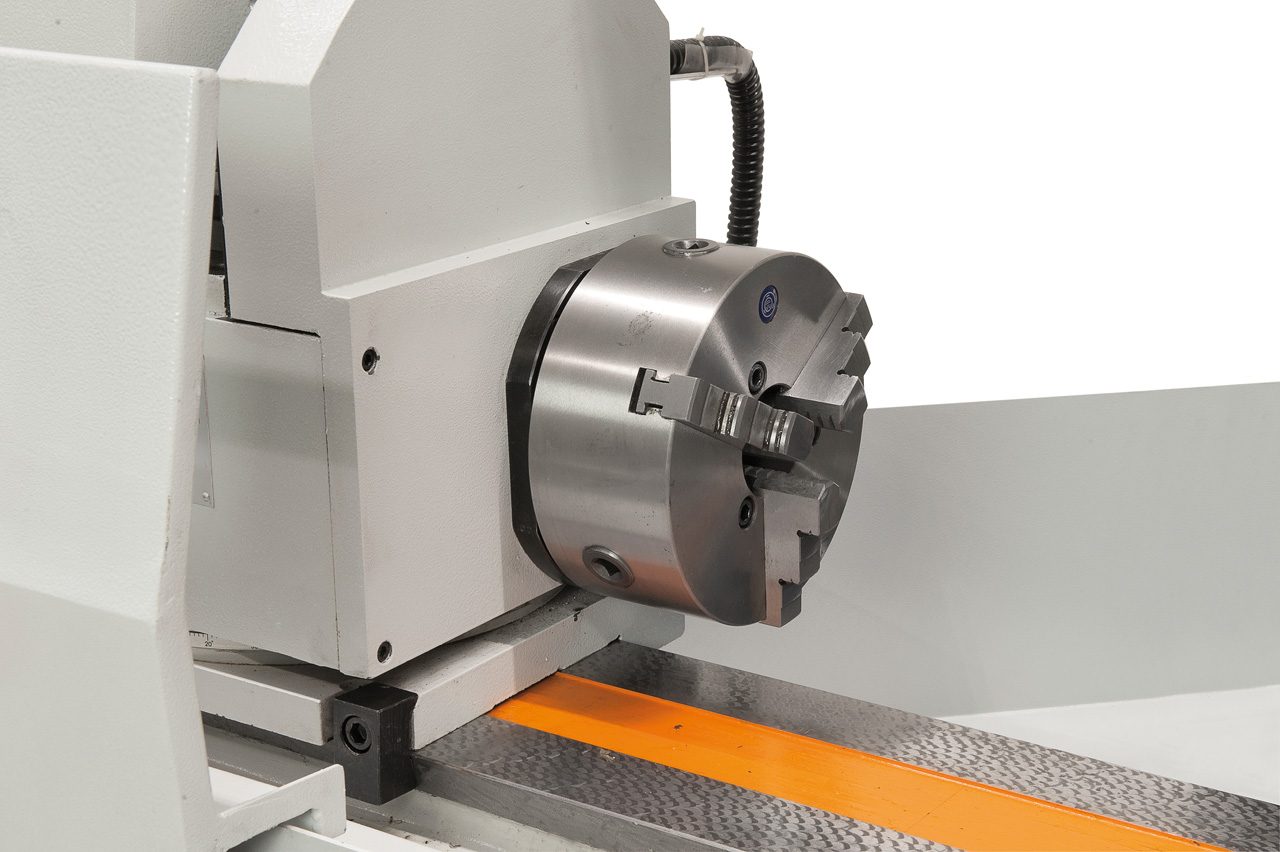

Der robuste Spindelkopf kann zum Konischschleifen bis max. 90° geschwenkt werden.

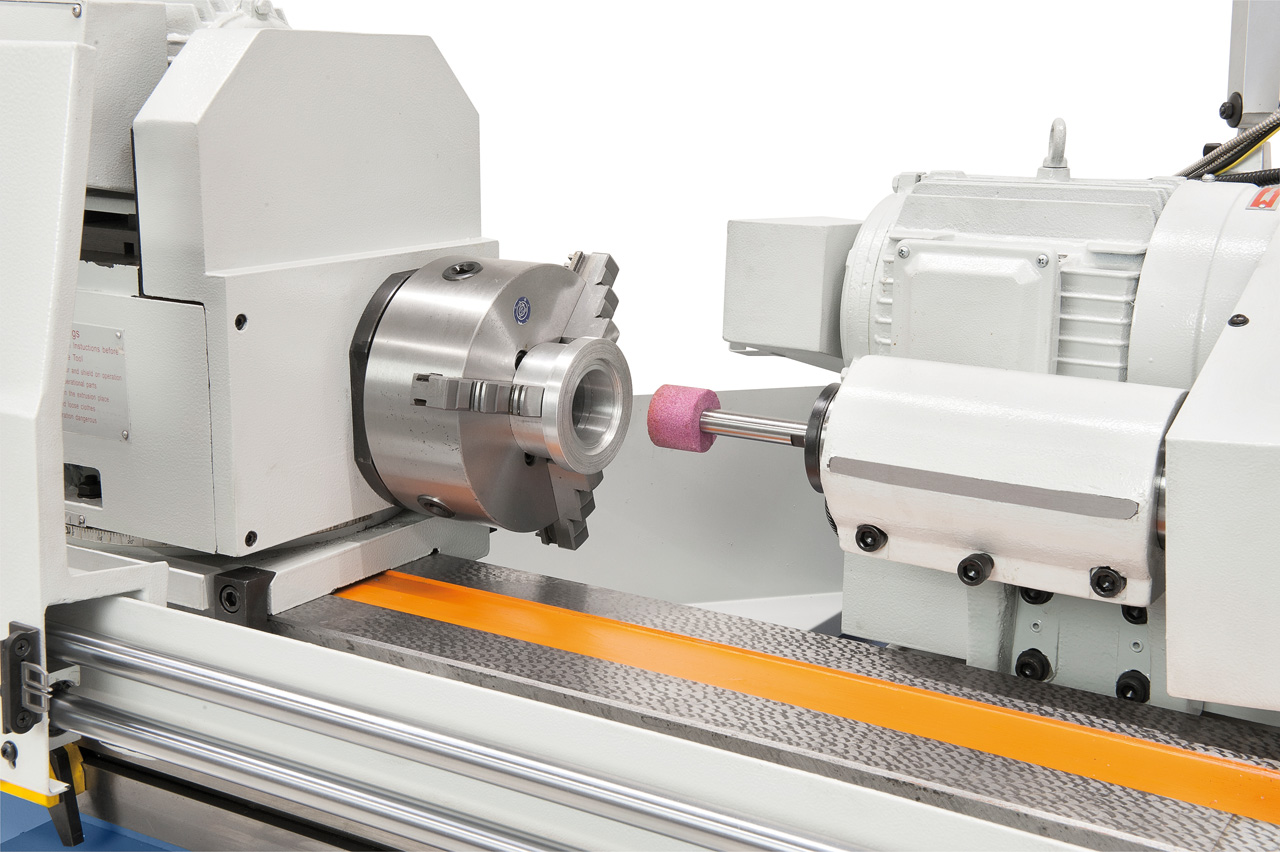

Serienmäßig mit Innenschleifeinrichtung

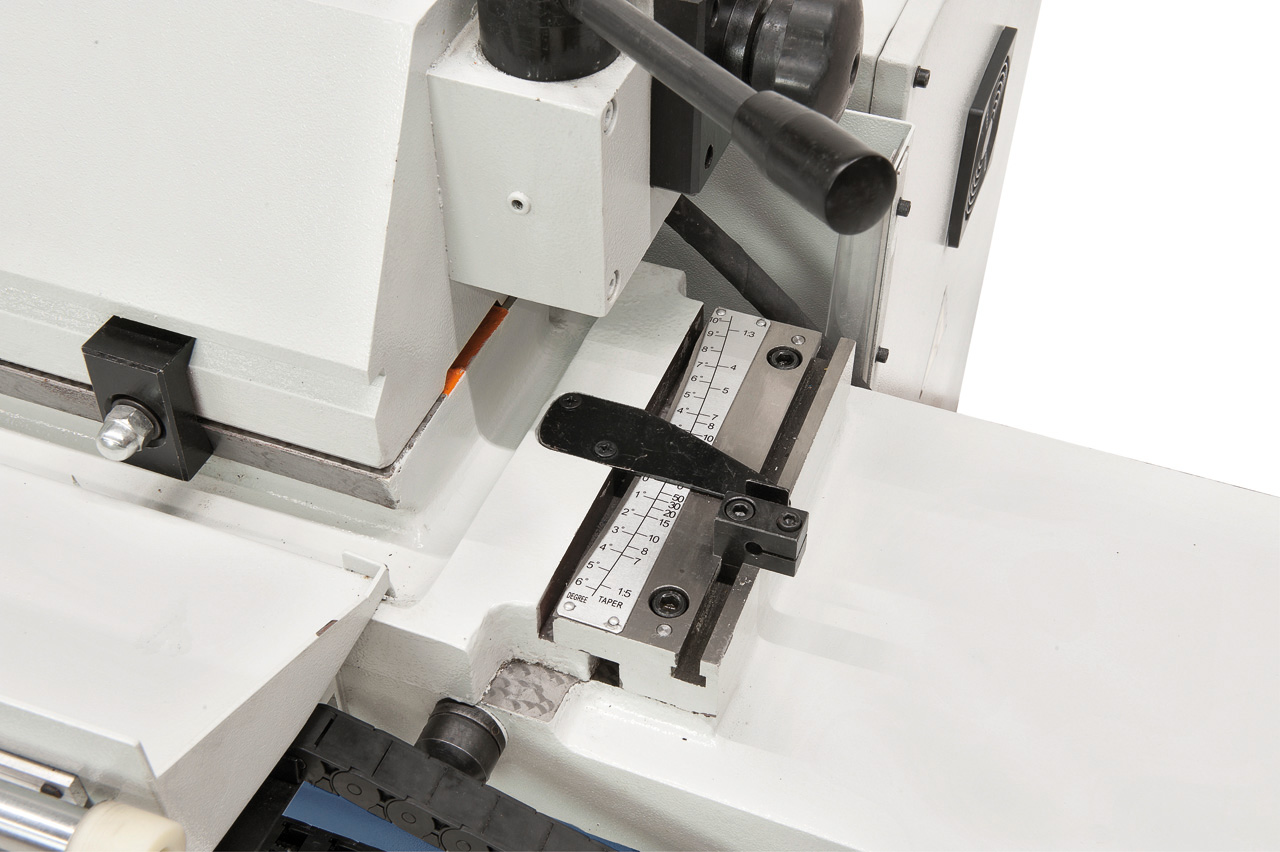

Zum Konischschleifen zwischen den Spitzen kann der Tisch von +3° bis -9° geschwenkt werden.

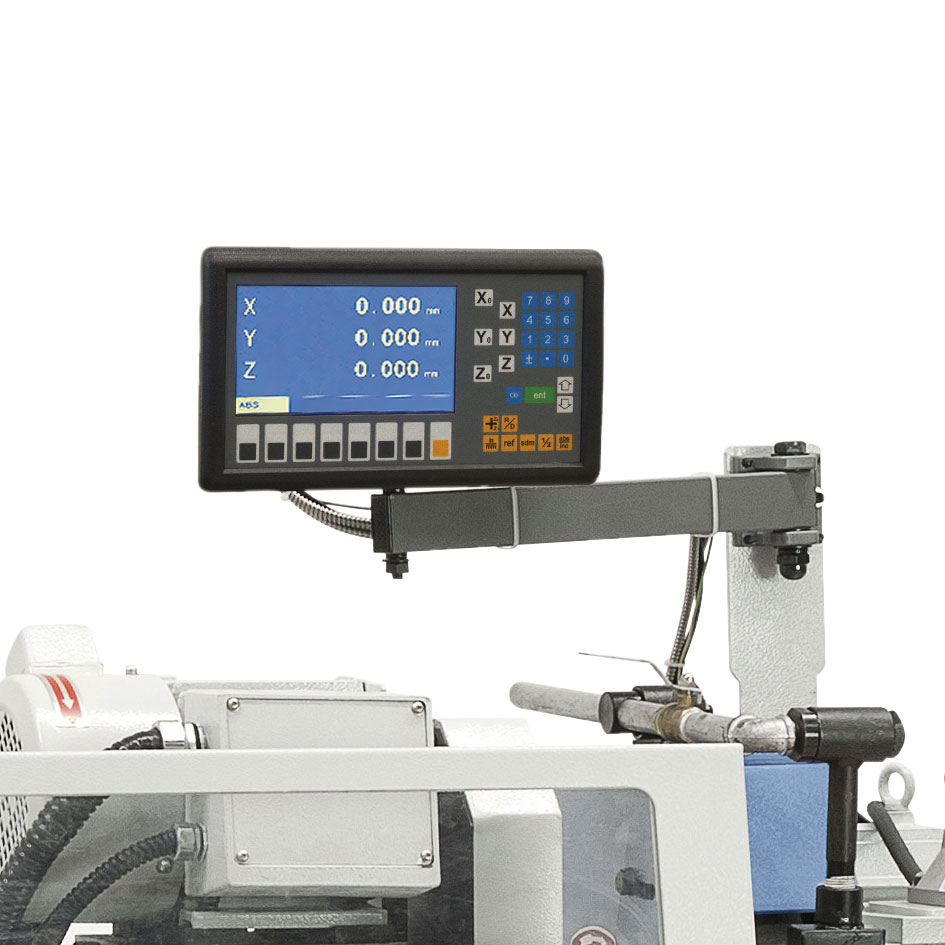

Die serienmäßige 2-Achs-Digitalanzeige garantiert einfaches Arbeiten und erhöhte Genauigkeit

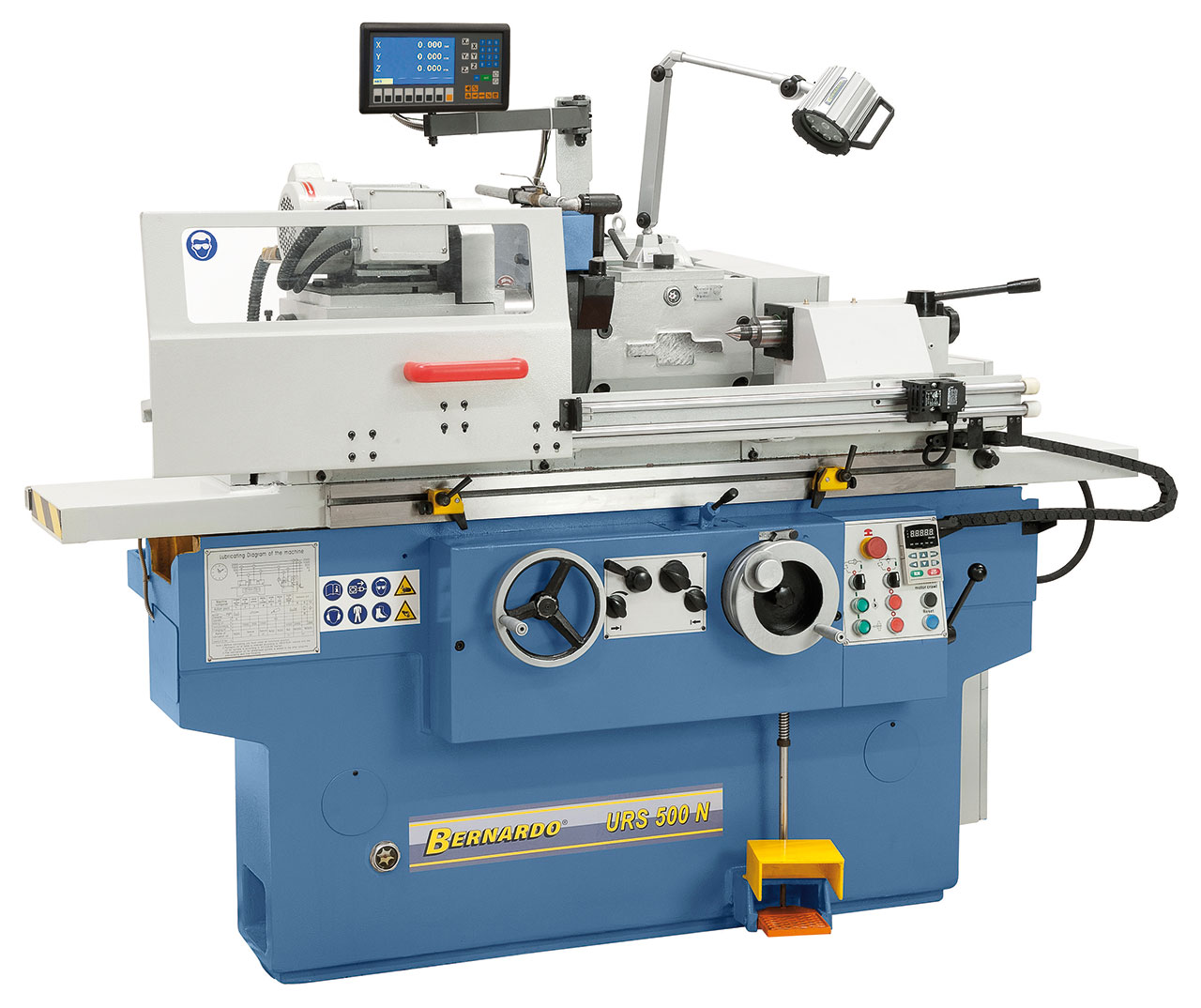

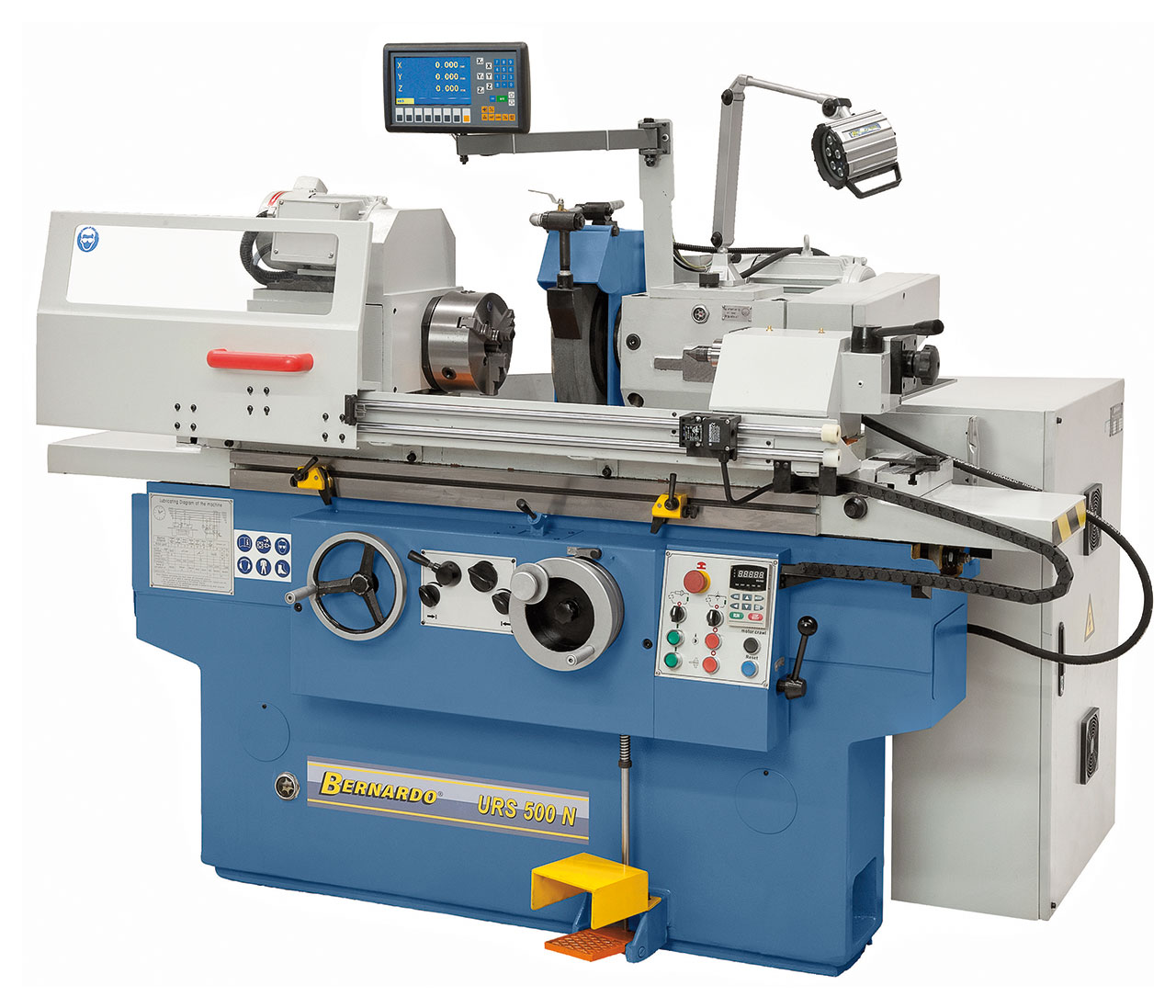

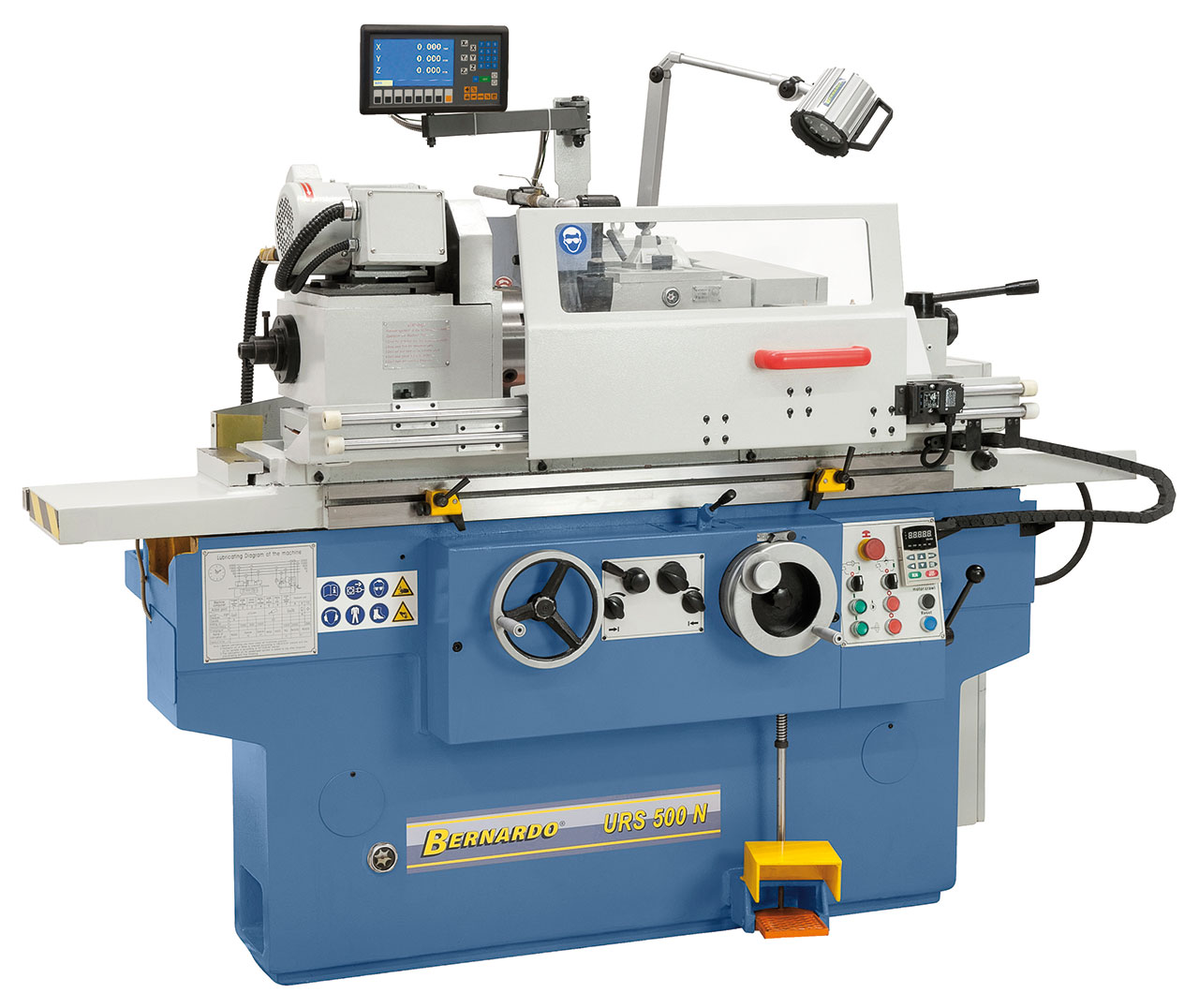

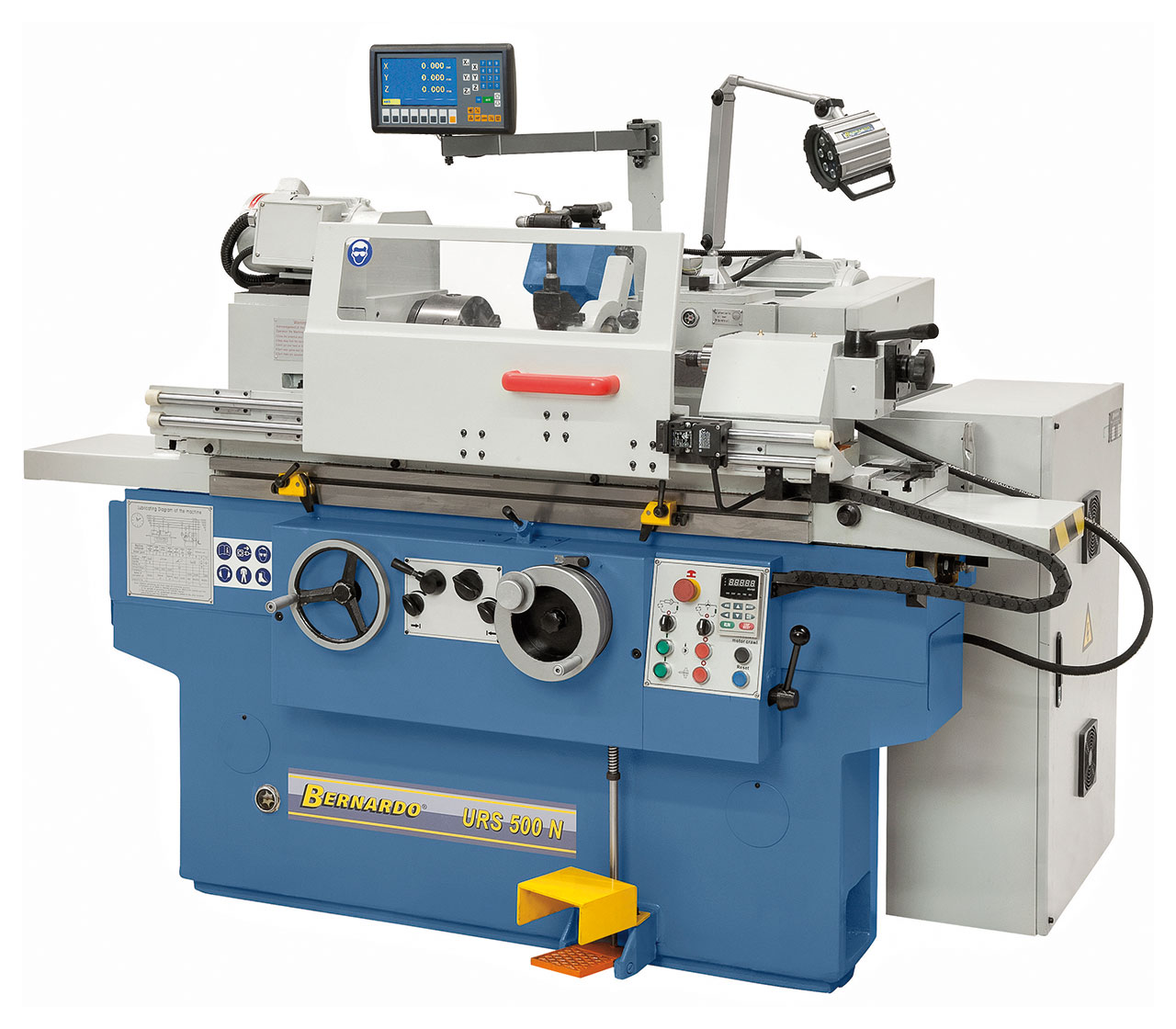

Universal - Rundschleifmaschine URS 500 N inkl. 2-Achs-Digitalanzeige ES-12 H **

Art.Nr.: 05-1370

Merkliste Vergleichsliste

Die Universal-Rundschleifmaschine URS 500 N eignet sich zur Ausführung von Außenrundschleifarbeiten für Werkstücke bis 200 mm Durchmesser, durch die serienmäßige Innenschleifeinrichtung wird der Anwendungsbereich zusätzlich erweitert. Ihren Einsatzbereich findet dieses Modell hauptsächlich im Maschinenbau, im Formen- und Werkzeugbau, aber auch bei der Kleinserienfertigung in der Produktion.

29.544,00 €

inkl. 20% MWSt.

Verfügbarkeit

Auf Lager

Lieferbar in 2-3 Werktagen

Produkteigenschaften

Der Tisch kann zum Konischschleifen geschwenkt werden und mittels einer Skala auf die gewünschte Position eingerichtet werden
Der Schleifspindelstock ist zum Innenschleifen um 180° drehbar
Die Hauptspindel ist hydrodynamisch gelagert, d.h. durch den Ölfilm entsteht kein Kontakt zwischen Lager und Spindel
Tischlängsführung und Schleifspindelstockquerführung, je eine V- und Flachführung
Durch die starken Verrippungen und großzügig dimensionierten Wandungen ist das
Maschinenuntergestell relativ unempfindlich gegenüber Temperaturschwankungen und Verformung
Der Ölfilm zwischen Lager und Spindel reduziert die Vibrationen auf ein Minimum,
dadurch wird eine hohe Oberflächengüte und Präzision erreicht
Stufenlos einstellbare Vorschübe mit wahlweise vorwählbarer Haltezeit am Ende jeder Tischbewegung
Präzise ausgerichteter Spindelkopf und stabiler Schleifspindelstock zur Erzielung von bestmöglichen Bearbeitungsergebnissen bei den verschiedensten Schleifvorgängen
Präzisionsgeschliffene und handgeschabte Führungsbahnen in der x- und y-Achse
Die Schleifspindelstockrückstellung erfolgt wahlweise hydraulisch oder mittels Handrad
Tischlängsbewegung wahlweise manuell über Handrad oder automatisch über Hydraulikvorschub
Doppelseitig gelagerte Schleifspindel mit segmentierten, nachstellbaren Flächengleitgittern

Produkt-Spezifikationen

Spitzenweite	500 mm
Spitzenhöhe	135 mm
Außenschleifdurchmesser	8 – 200 mm
Max. Werkstückgewicht	60 kg
Innenschleifdurchmesser	13 – 100 mm
Innenschleiftiefe max.	125 mm
Tischschwenkbereich max.	+3° bis -9°
Tischlängsbewegung max.	600 mm
Tischvorschub	0,1 bis 4 m/min
Man. Tischverfahrweg/Handumdrehung	6 mm/U
Spindelstock
Spindeldrehzahl, stufenlos	25 – 220 U/min
Spindelkonus	MK 4
Schwenkbereich Arbeitsspindel	90°
Schleifspindelstock
Schleifscheibengröße	400 x 50 x 203 mm
Schleifspindeldrehzahl	1670 U/min
Innenschleifspindeldrehzahl	20000 U/min
Schwenkbereich Schleifspindelstock	+/- 30°
Verfahrweg des Schleifkopfes	200 mm
Skalenteilung	0,005 mm
Reitstock
Pinolenaufnahme	MK 4
Pinolenweg	35 mm
Motorleistung
Schleifspindel	4,0 kW
Arbeitsspindel	0,75 kW
Maschinenabmessung (B x T x H)	2150 x 1450 x 1700 mm
Gewicht ca.	2170 kg
