Illustration of URS 1500 N

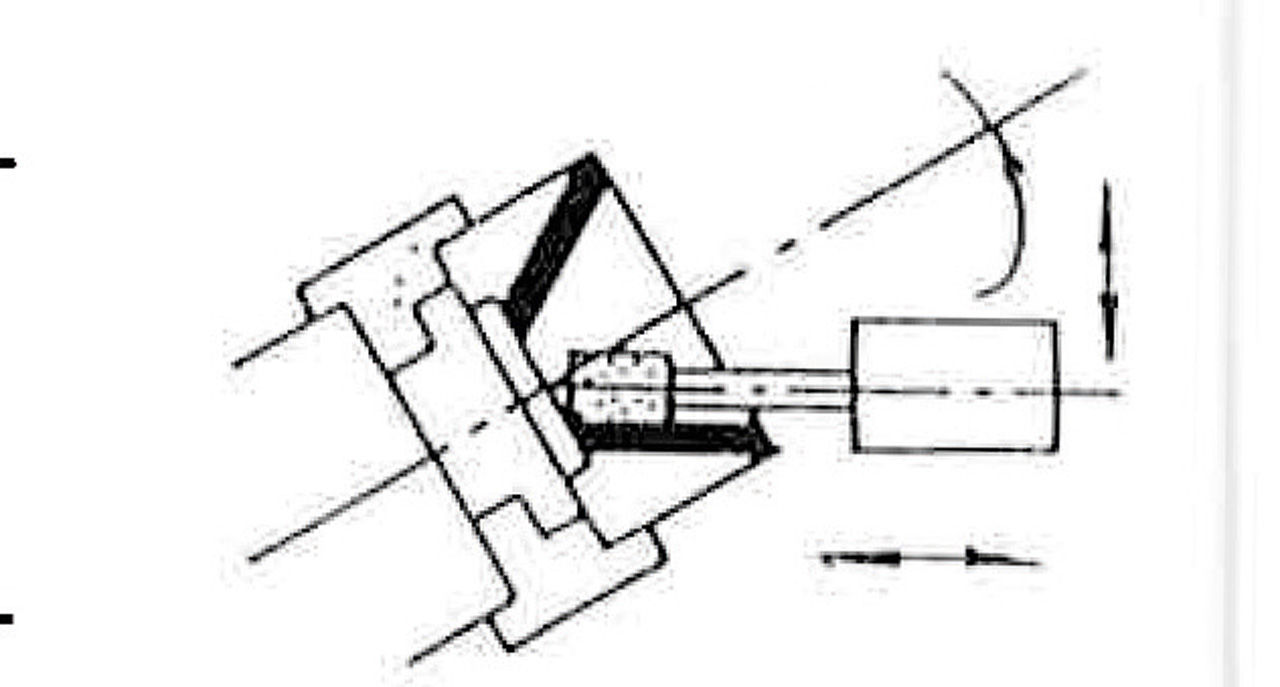

Anwendungsbereich: Innen konischschleifen

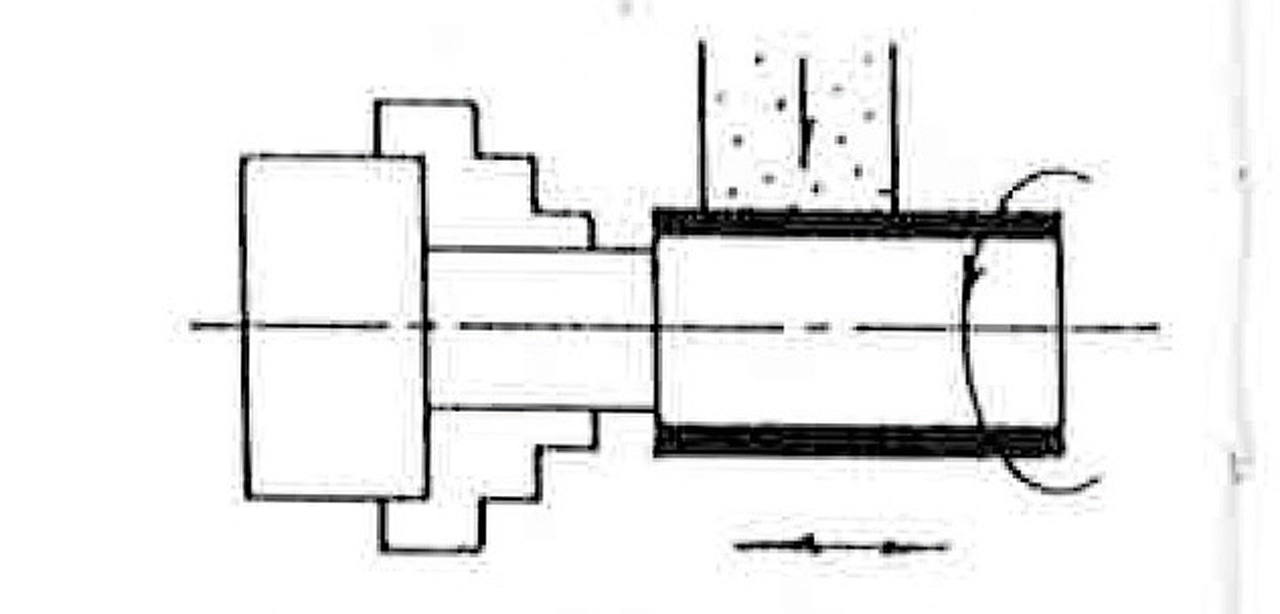

Anwendungsbereich: Rundschleifen mit Futter

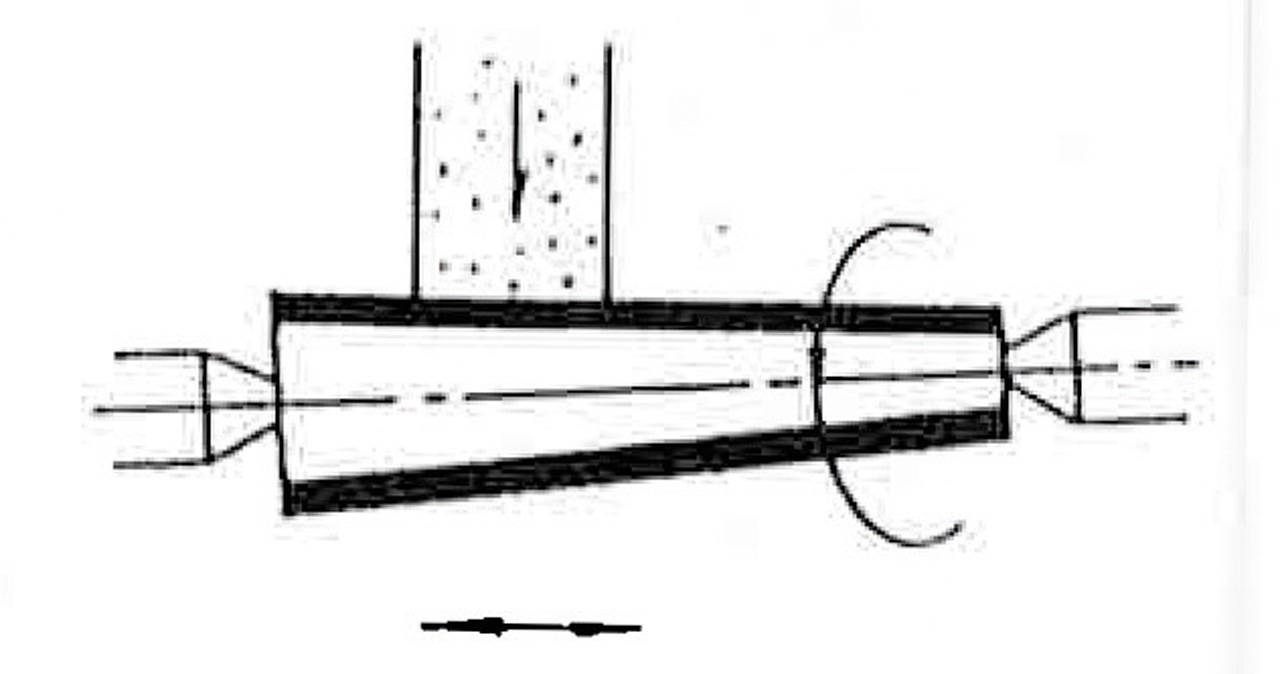

Anwendungsbereich: Konischschleifen zwischen Spitzen

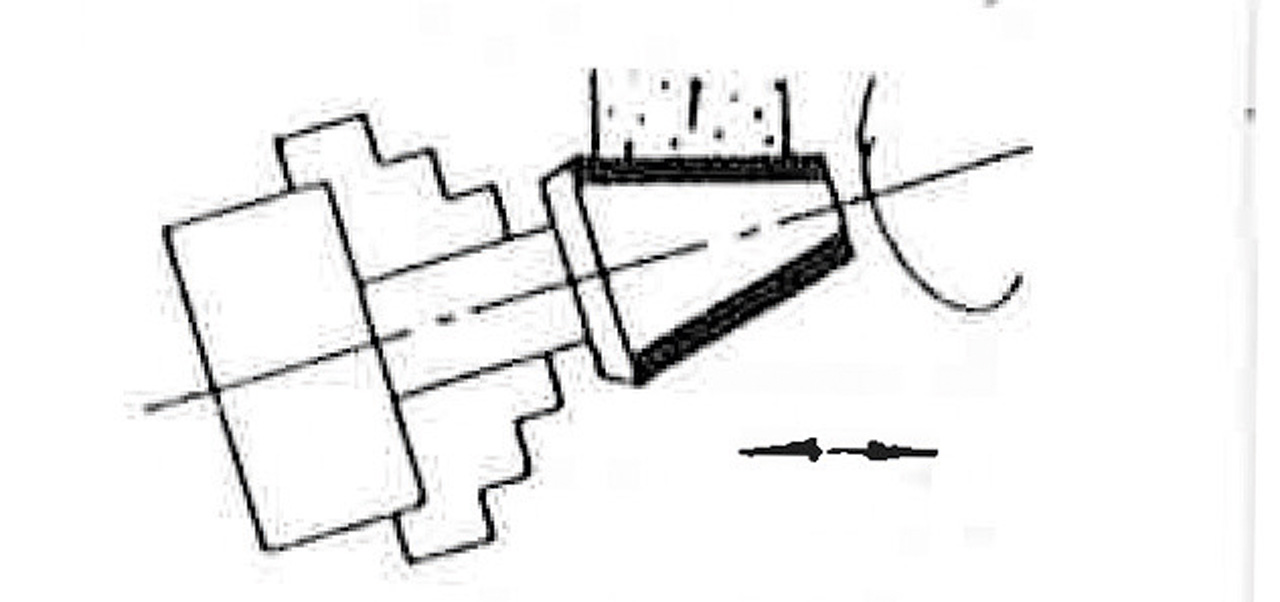

Anwendungsbereich: Konischschleifen mit Futter

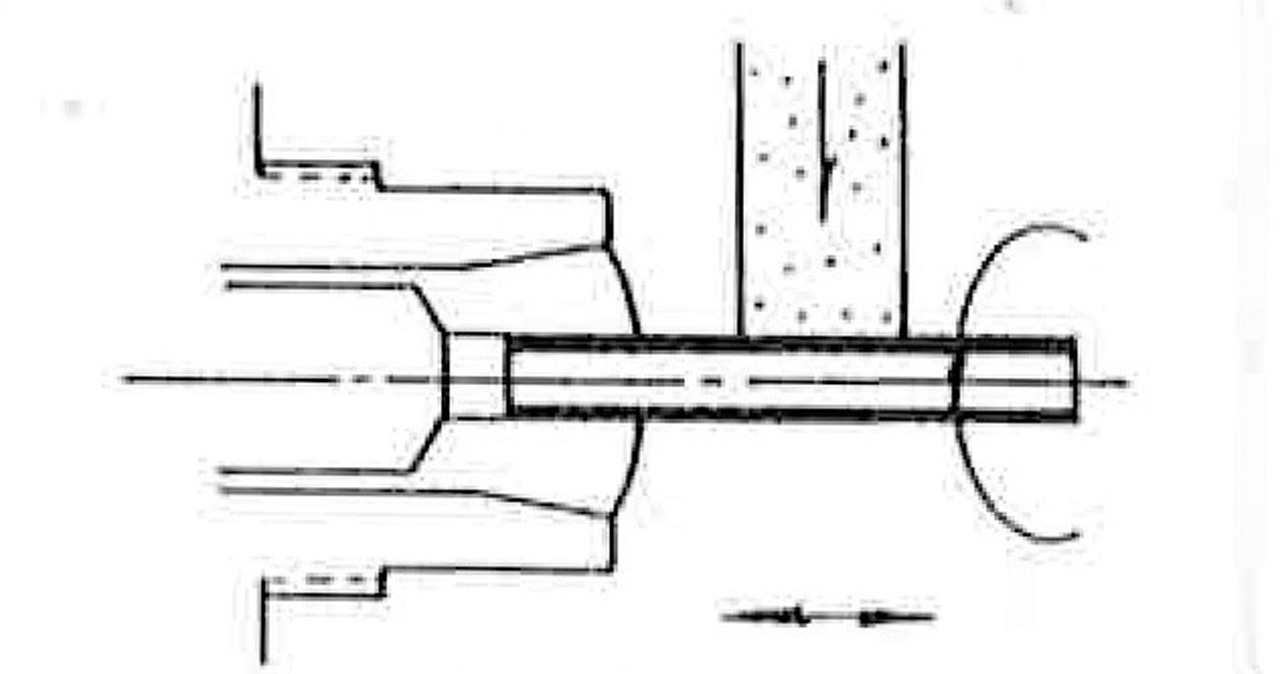

Anwendungsbereich: Schleifen mit Spannzangeneinrichtung

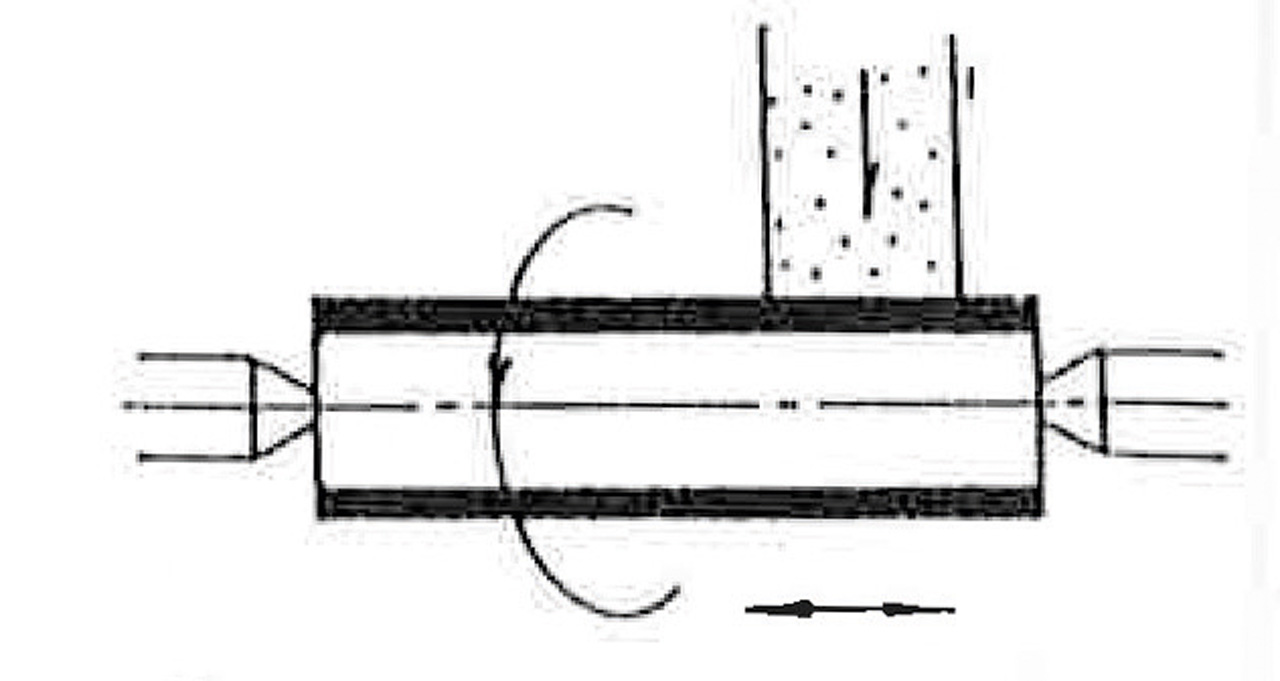

Anwendungsbereich: Rundschleifen einer Welle

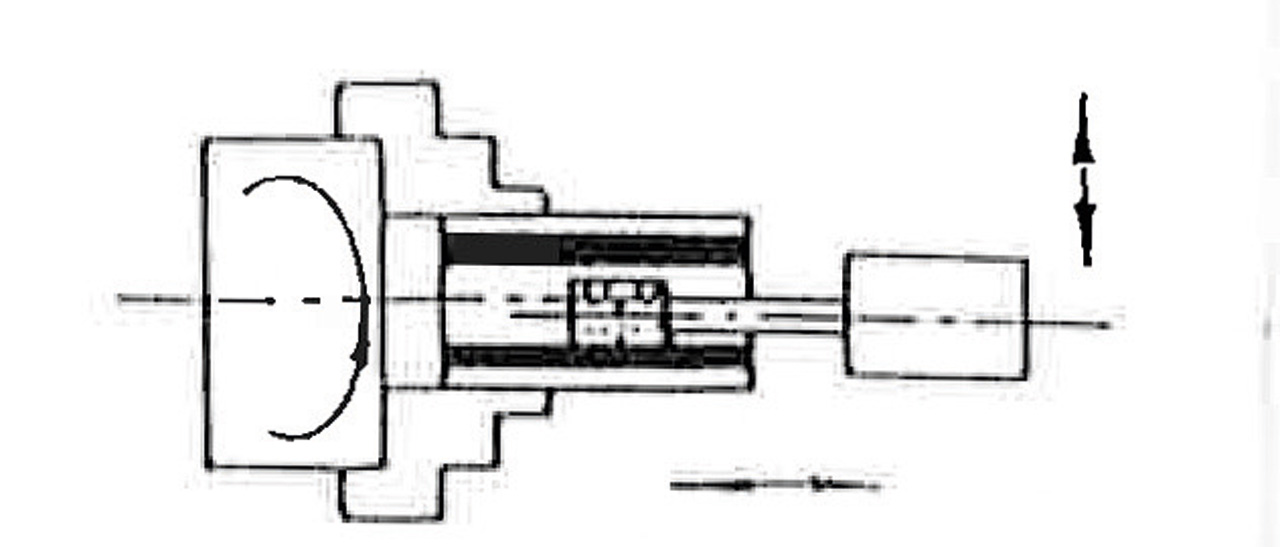

Anwendungsbereich: Innenschleifen

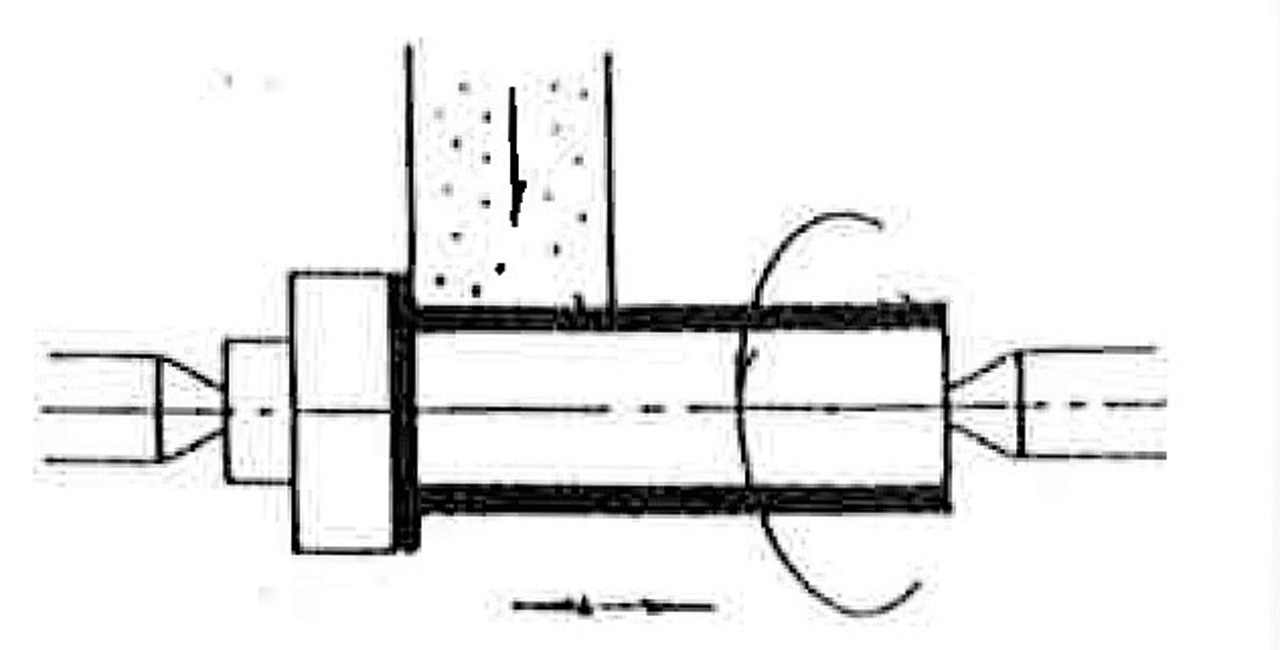

Anwendungsbereich: Rundschleifen einer abgesetzten Walze

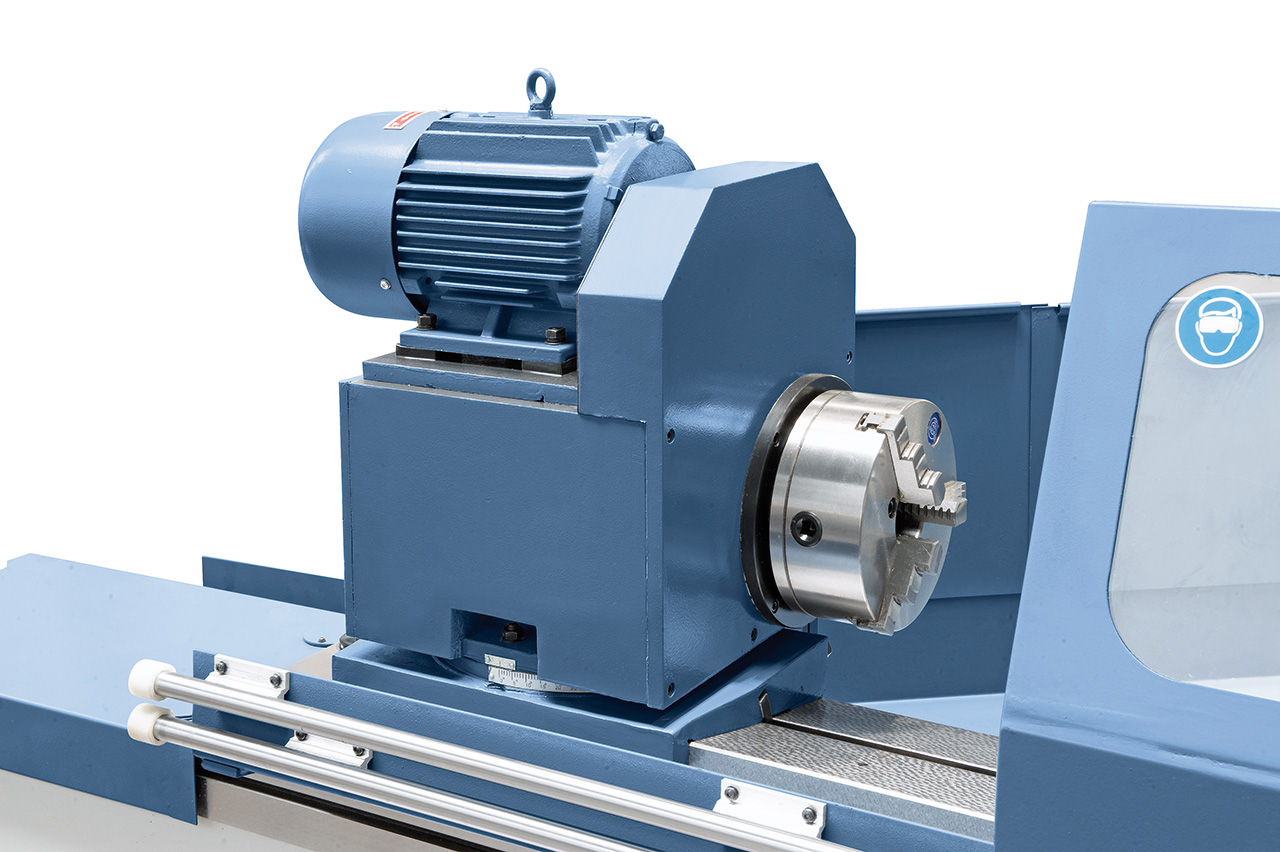

Schwenkbarer Spindelkopf von +30° bis -30°, mit stufenloser Drehzahlverstellung

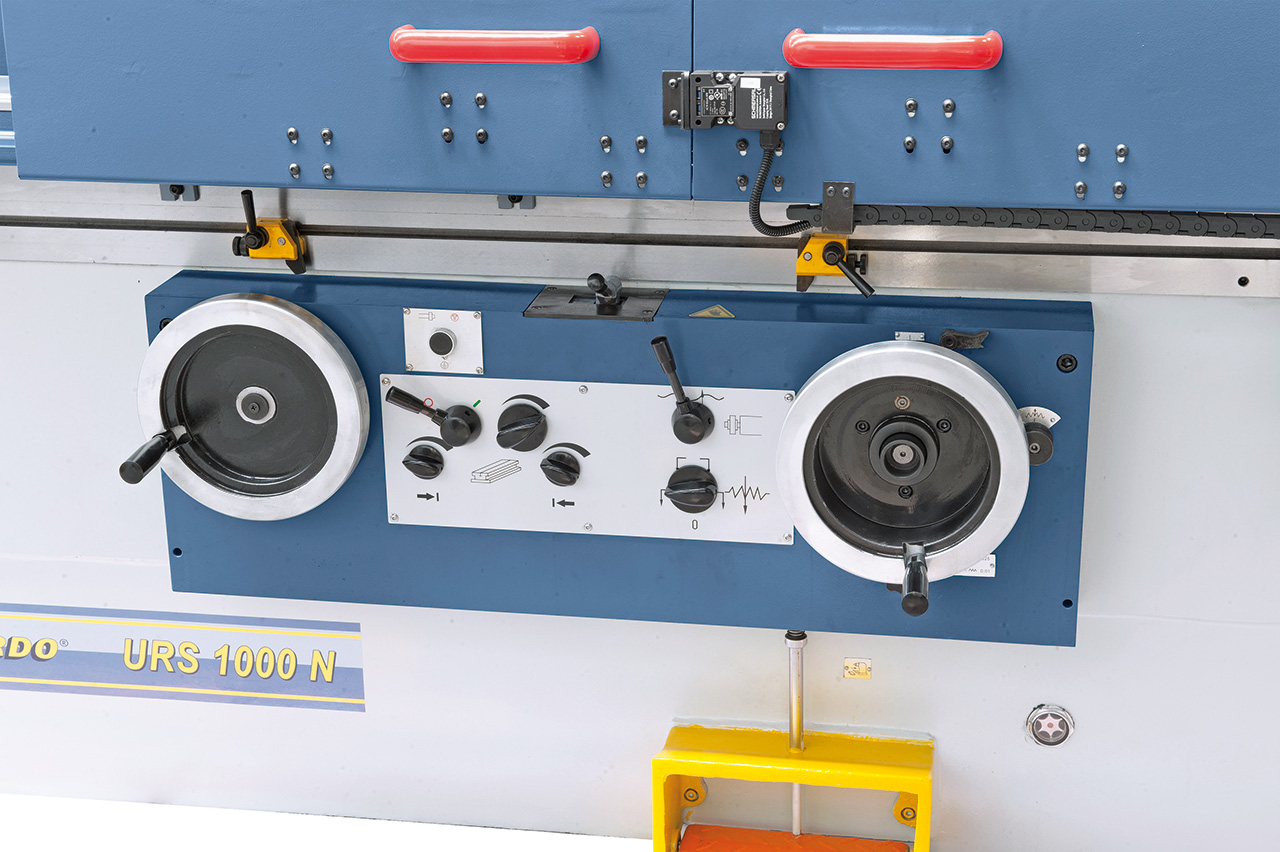

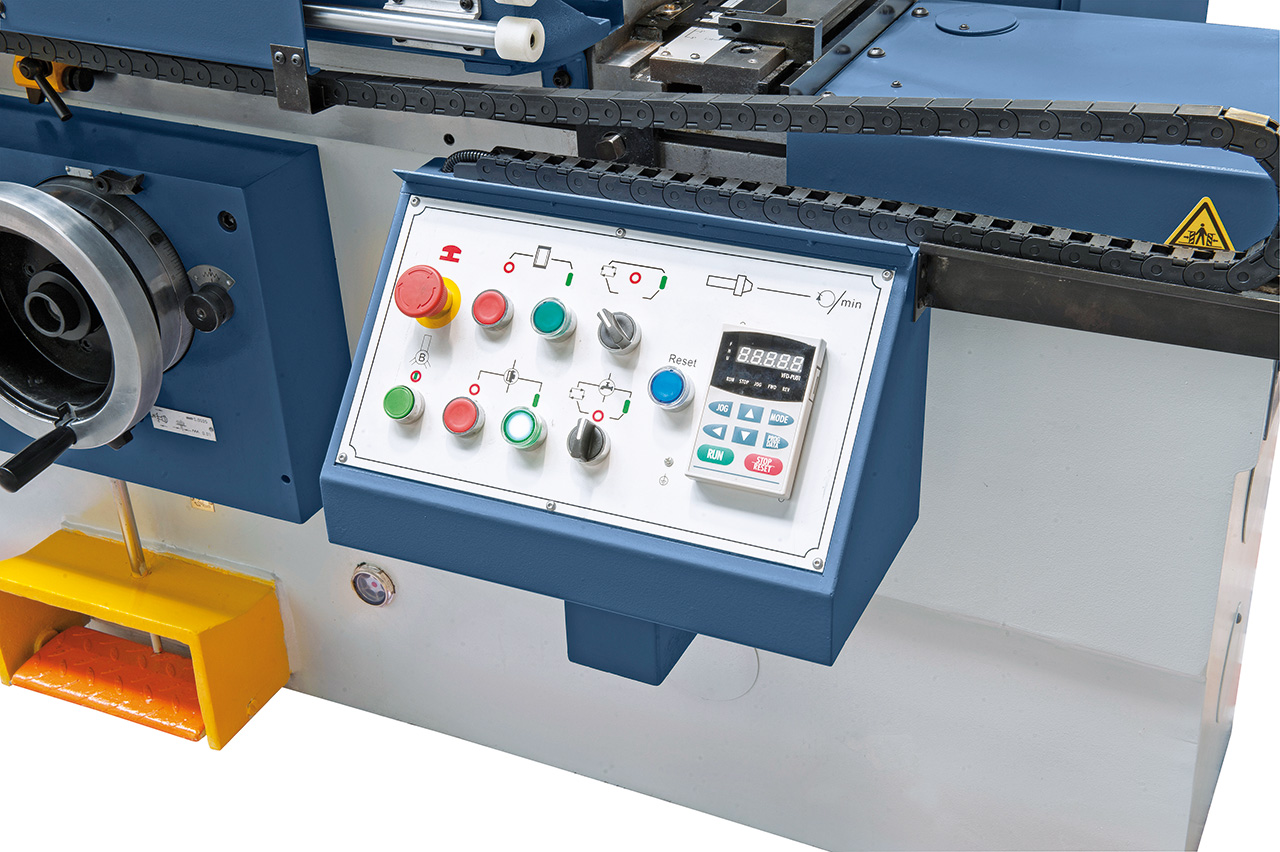

Alle wichtigen Elektro-Schaltelemente bedienerfreundlich angeordnet

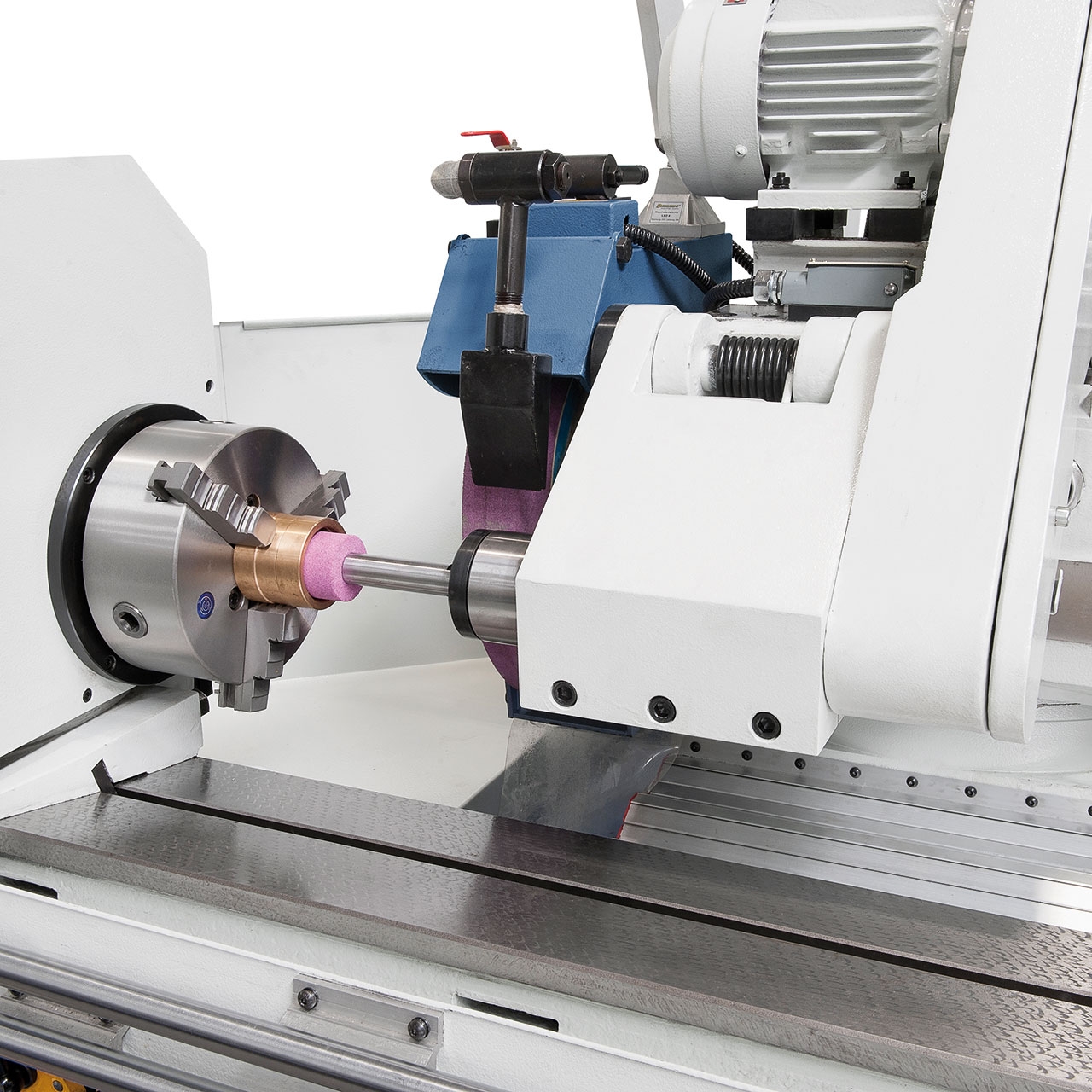

Serienmäßig mit abklappbarer Innenschleifeinrichtung

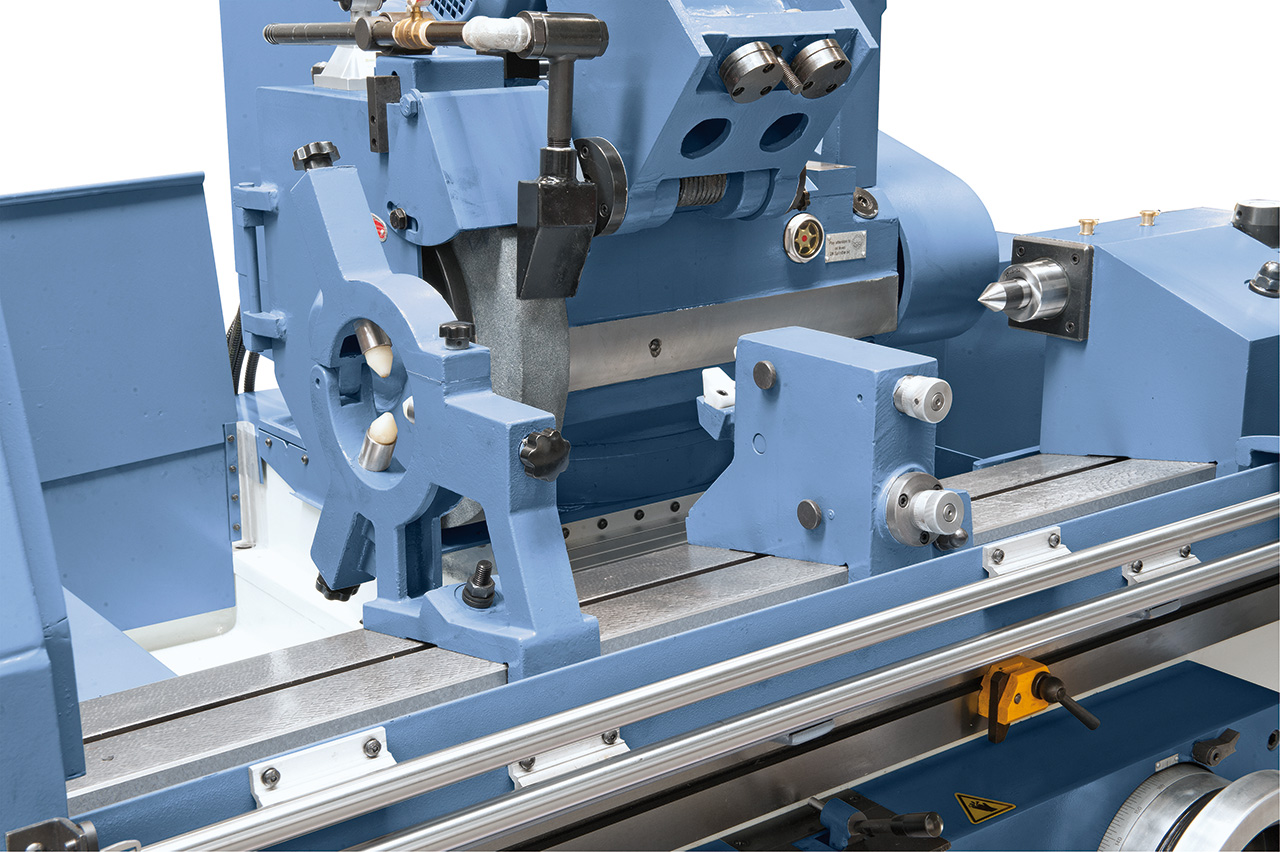

Zum Stabilisieren von langen Werkstücken serienmäßig mit einer geschlossenen bzw. 2 offenen Lünetten ausgestattet.

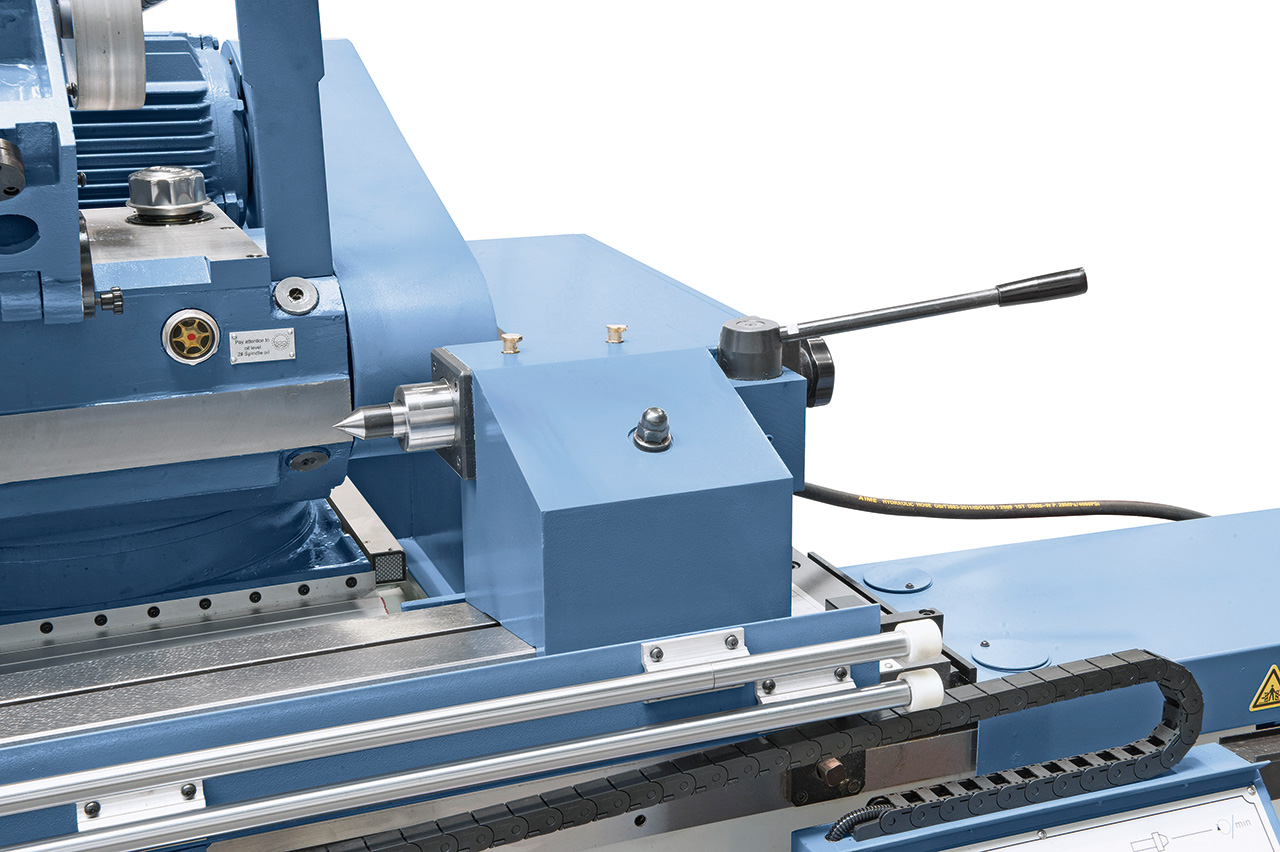

Hydraulischer Reitstock mit hoher Genauigkeit und Stabilität, über Fußpedal verfahrbar

Illustration of URS 1500 N

Illustration of URS 1500 N

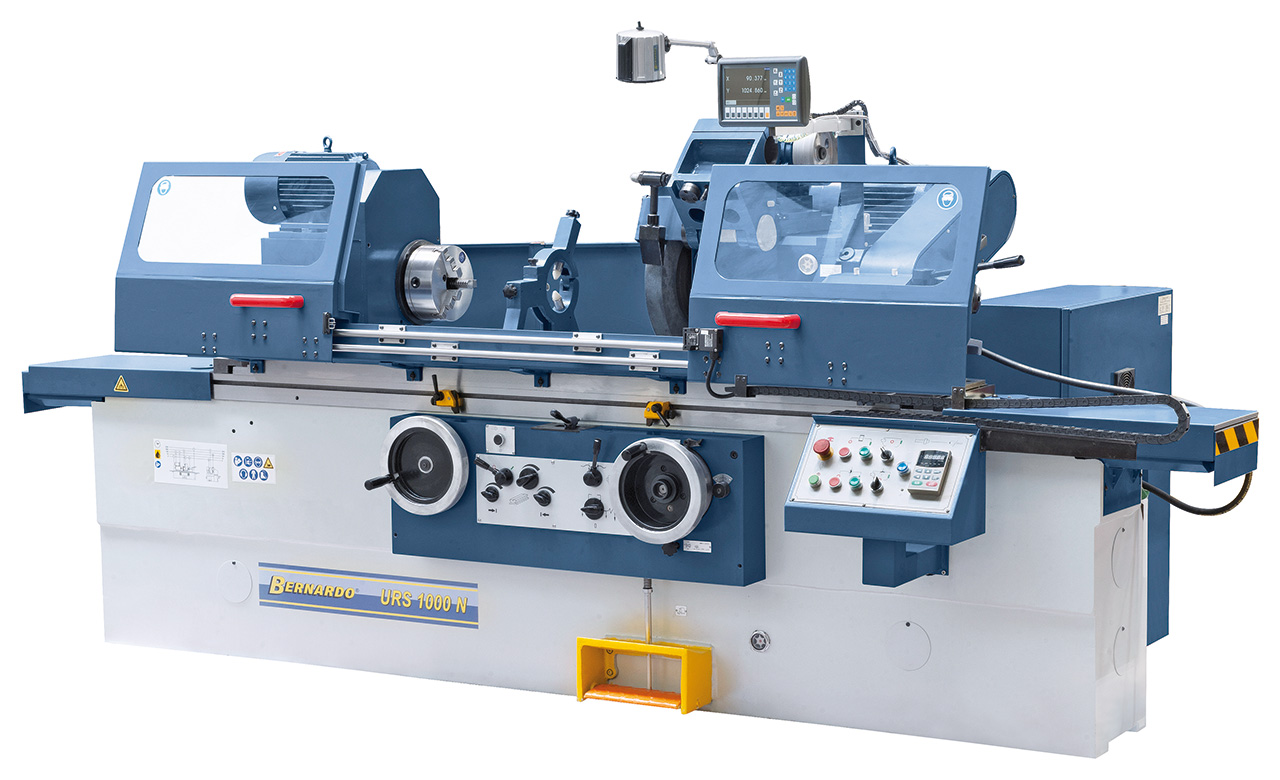

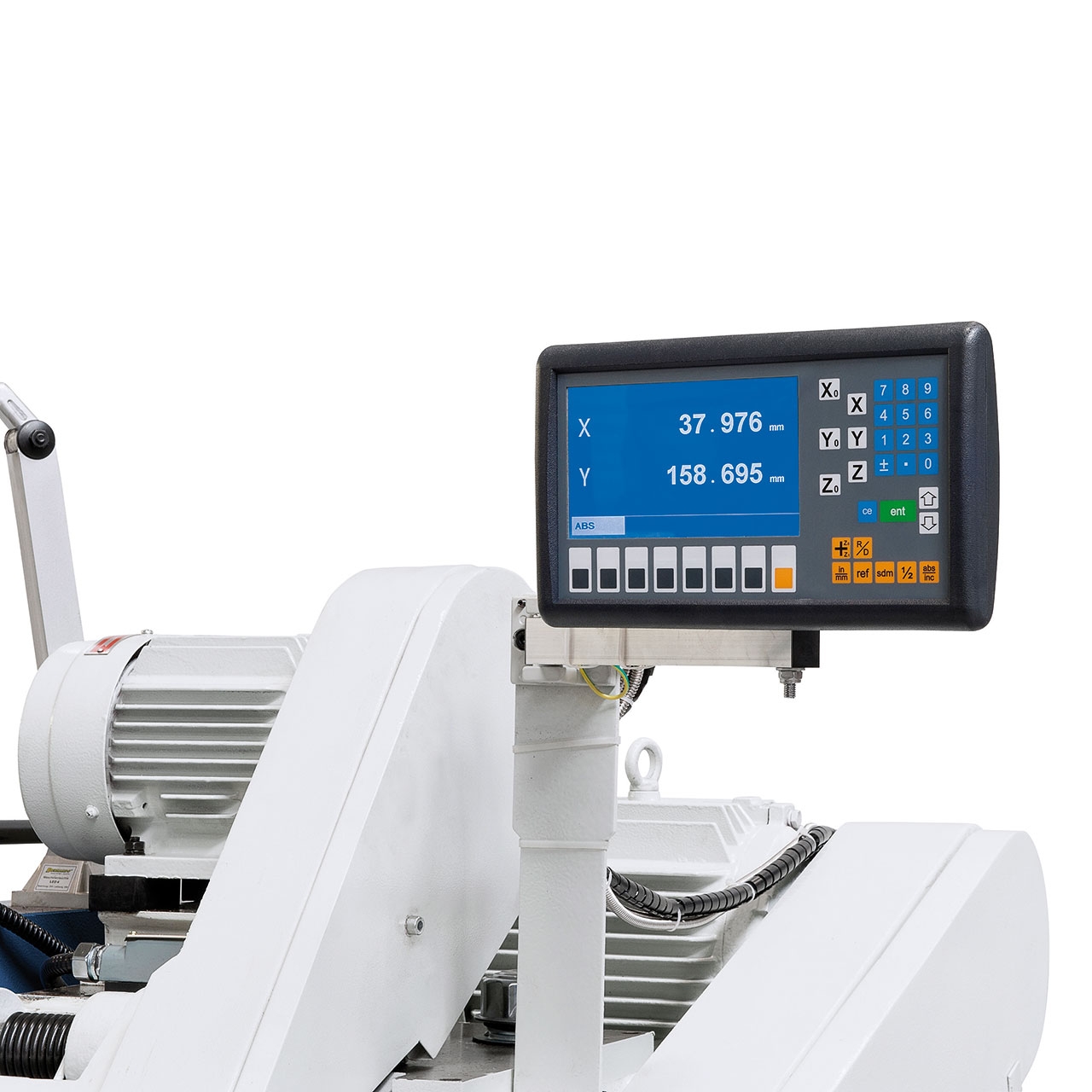

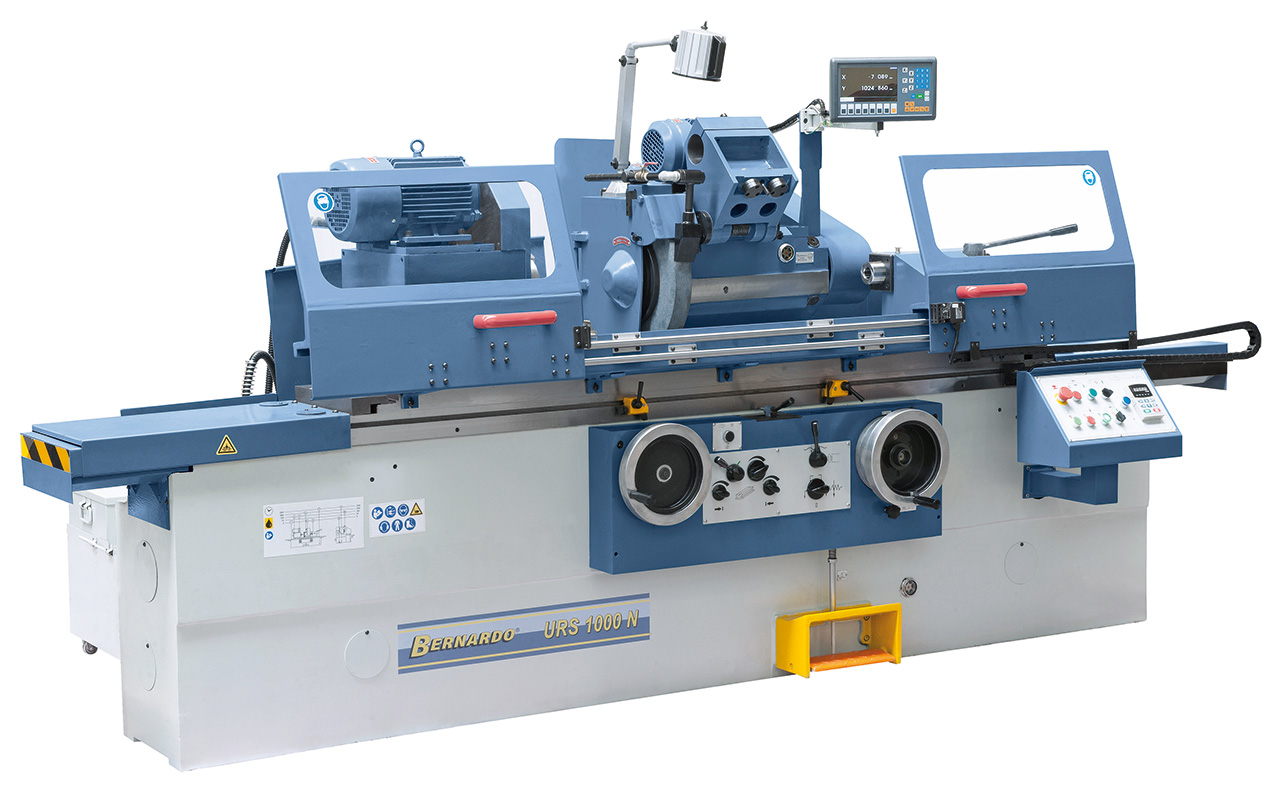

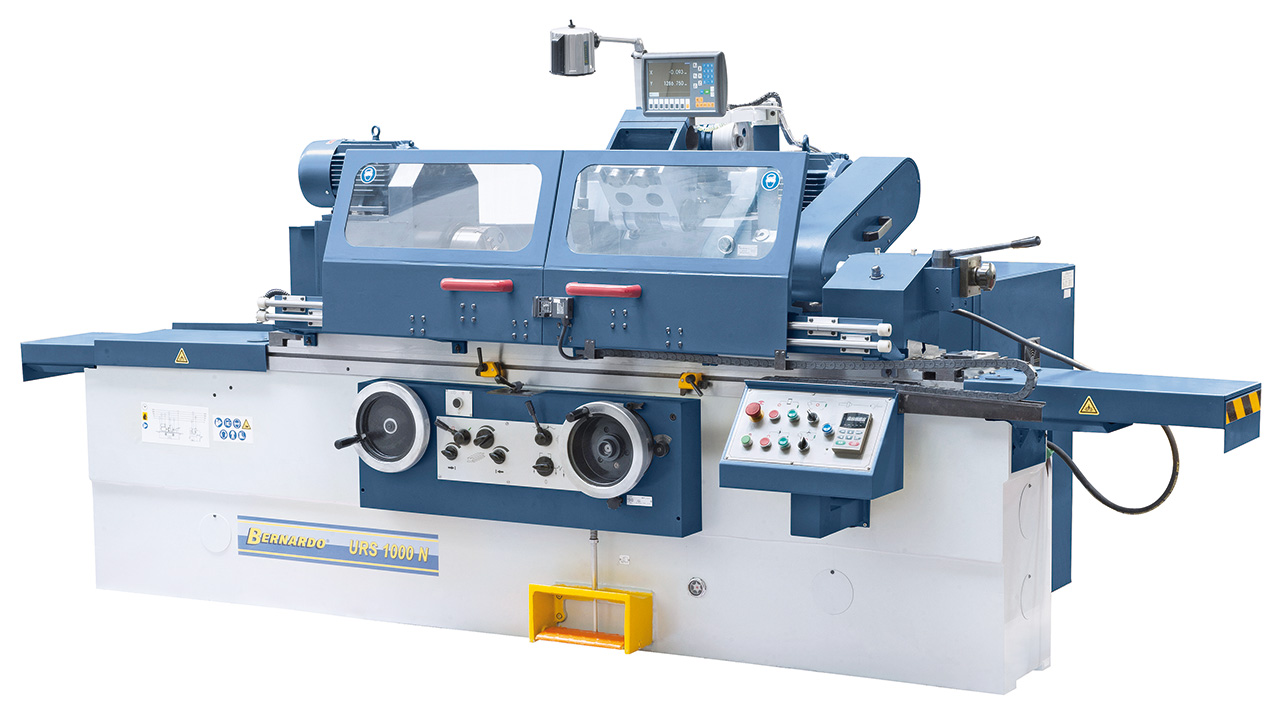

Universal - Rundschleifmaschine URS 1000 N inkl. 2-Achs-Digitalanzeige ES-12 H **

Art.Nr.: 05-1382XL

Merkliste Vergleichsliste

Die Universal-Rundschleifmaschine URS 1000 N eignet sich zur Ausführung von Außenrundschleifarbeiten für Werkstücke bis 320 mm Durchmesser, durch die serienmäßige Innenschleifeinrichtung wird der Anwendungsbereich zusätzlich erweitert. Ihren Einsatzbereich finden diese Modelle hauptsächlich im Maschinenbau, im Formen- und Werkzeugbau, aber auch bei der Kleinserienfertigung in der Produktion.

42.744,00 €

inkl. 20% MWSt.

Verfügbarkeit

Auf Lager

Lieferbar in 2-3 Werktagen

Produkteigenschaften

Der Ölfilm zwischen Lager und Spindel reduziert die Vibrationen auf ein Minimum, dadurch wird eine hohe Oberflächengüte und Präzision erreicht
Der großzügig dimensionierte Tisch kann zum Konischschleifen in zwei Richtungen geschwenkt werden und mittels einer Skala auf die gewünschte Position eingerichtet werden

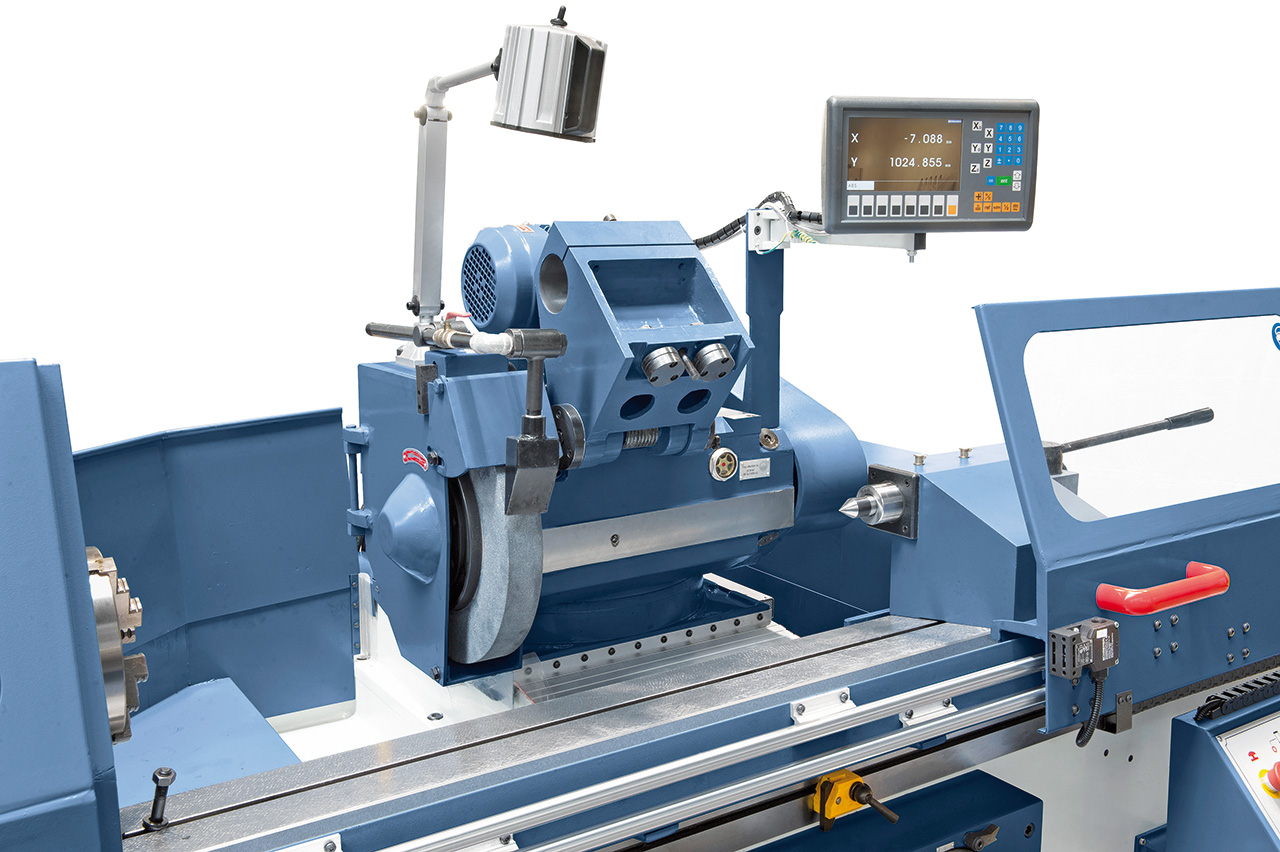

Präzise ausgerichteter Spindelkopf und stabiler Schleifspindelstock zur Erzielung von bestmöglichen Bearbeitungsergebnissen bei den verschiedensten Schleifvorgängen
Durch die starken Verrippungen und großzügig dimensionierten Wandungen ist das Maschinenuntergestell relativ unempfindlich gegenüber Temperaturschwankungen und Verformung
Doppelseitig gelagerte Schleifspindel mit dreisegmentierten, nachstellbaren Flächengleitlagern
Die Hauptspindel ist hydrodynamisch gelagert, d.h. durch den Ölfilm entsteht kein Kontakt zwischen Lager und Spindel
Tischlängsbewegung wahlweise manuell über Handrad oder automatisch über Hydraulikvorschub
Stufenlos einstellbare Vorschübe mit wahlweise vorwählbarer Haltezeit am Ende jeder Tischbewegung
Die Schleifspindelstockrückstellung erfolgt wahlweise hydraulisch oder mittels Handrad
Präzisionsgeschliffene und handgeschabte Führungsbahnen in der x- und y-Achse
Tischlängsführung und Schleifspindelstockquerführung, je eine V- und Flachführung

Produkt-Spezifikationen

Spitzenweite	1000 mm
Spitzenhöhe	180 mm
Außenschleifmaße	8 - 320 mm
Max. Werkstückgewicht	150 kg
Innenschleifdurchmesser mit Lünette	35 - 100 mm
Innenschleifdurchmesser ohne Lünette	30 - 100 mm
Innenschleiftiefe max.	125 mm
Tischschwenkbereich max.	+3° bis -7°
Tischlängsbewegung max.	1000 mm
Tischvorschub	0,1 - 4 m/min
Man. Tischverfahrweg/Handradumdrehung	6 mm/U
Spindelstock
Spindeldrehzahl, stufenlos	25 - 220 U/min
Spindelkonus	MK 4
Schwenkbereich Arbeitsspindel	+90°
Schleifspindelstock
Schleifscheibengröße	400 x 50 x 203 mm
Schleifspindeldrehzahl	1670 U/min
Innenschleifspindeldrehzahl	10000 U/min
Schwenkbereich Schleifspindelstock	+/-30°
Verfahrweg des Schleifkopfes	180 mm
Skalenteilung	0,0025 mm
Eilgang, hydraulisch	50 mm/min.
Reitstock
Pinolenaufnahme	MK 4
Pinolenweg	30 mm
Motorleistung
Schleifspindel	5,5 kW
Arbeitsspindel	1,5 kW
Innenschleifspindel	1,1 kW
Maschinenabmessung (B x T x H)	3700 x 1900 x 1500 mm
Gewicht	3700 kg
