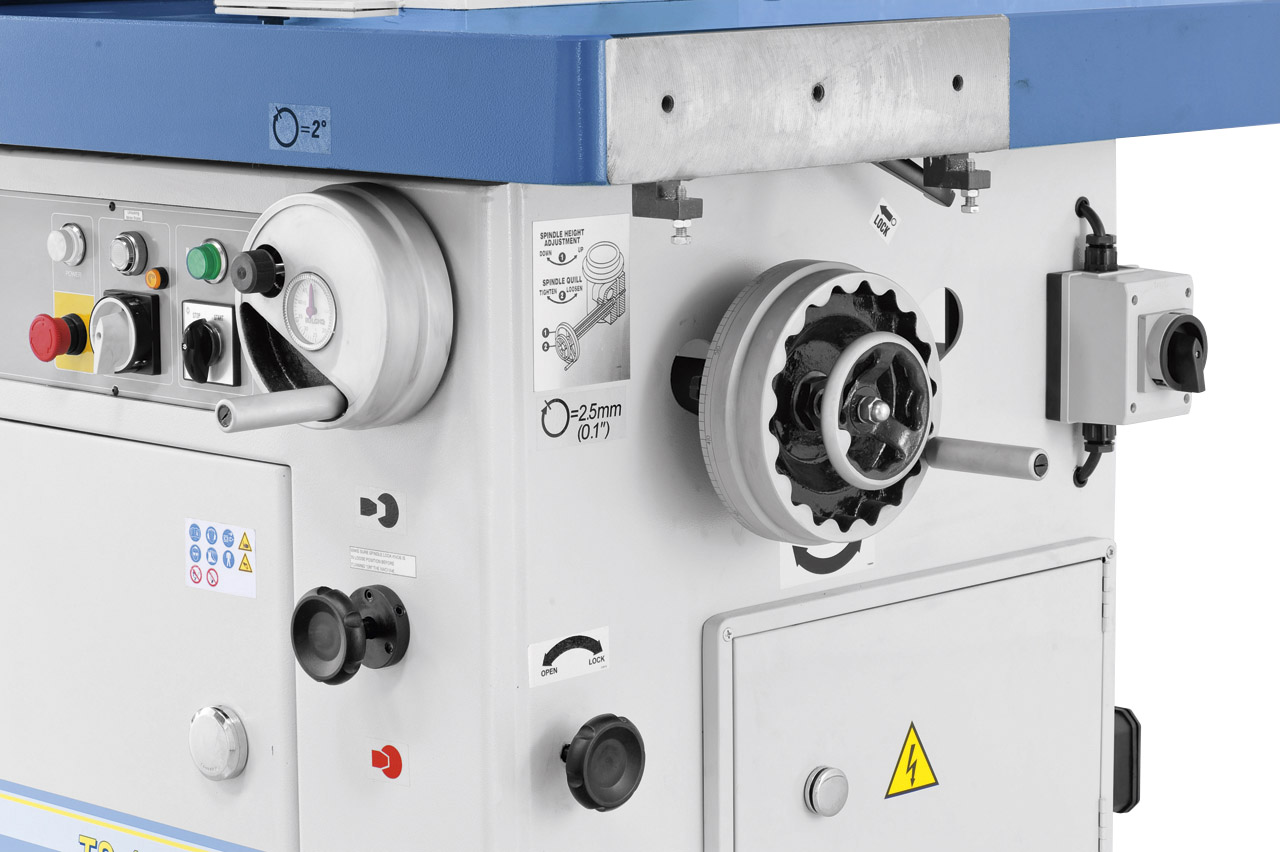

Präzise einstellbare Frässpindel durch großdimensionierte Handräder.

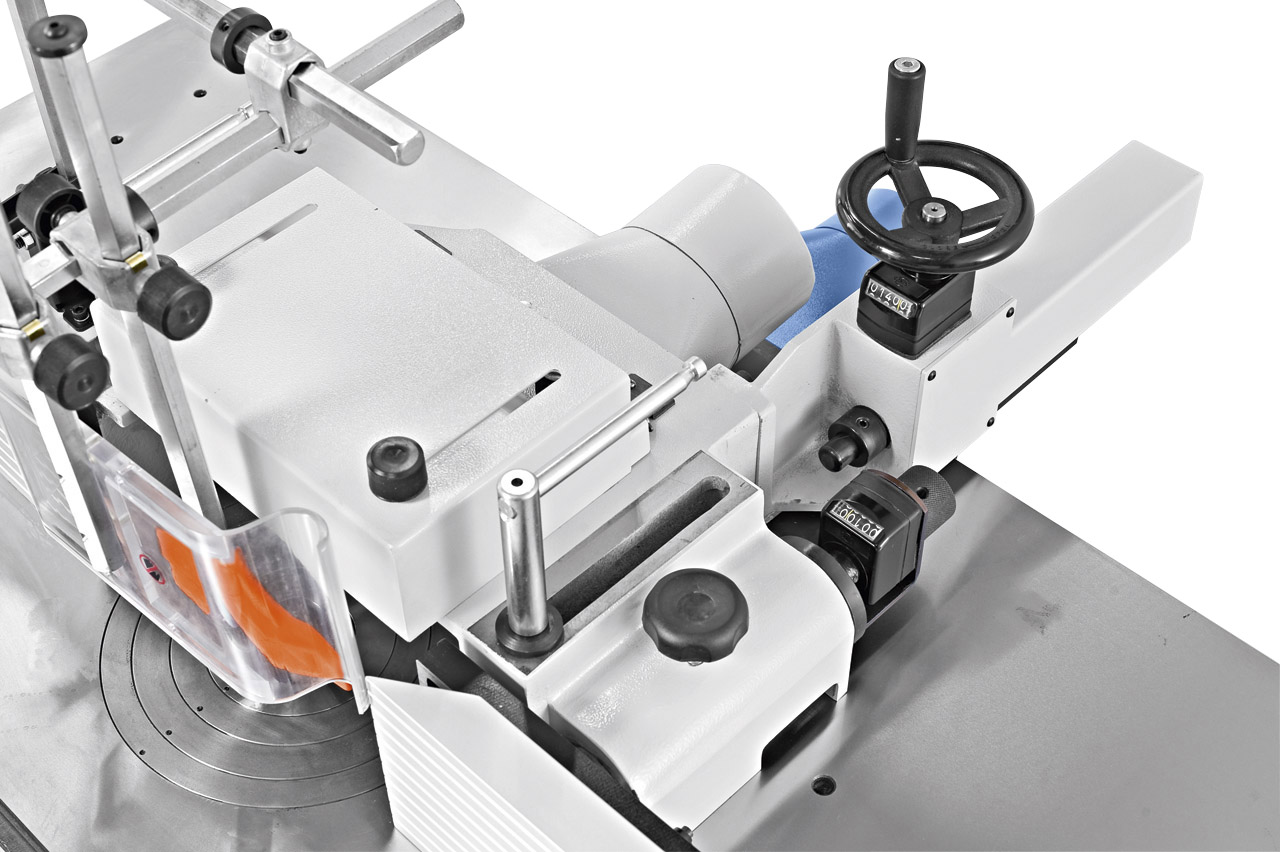

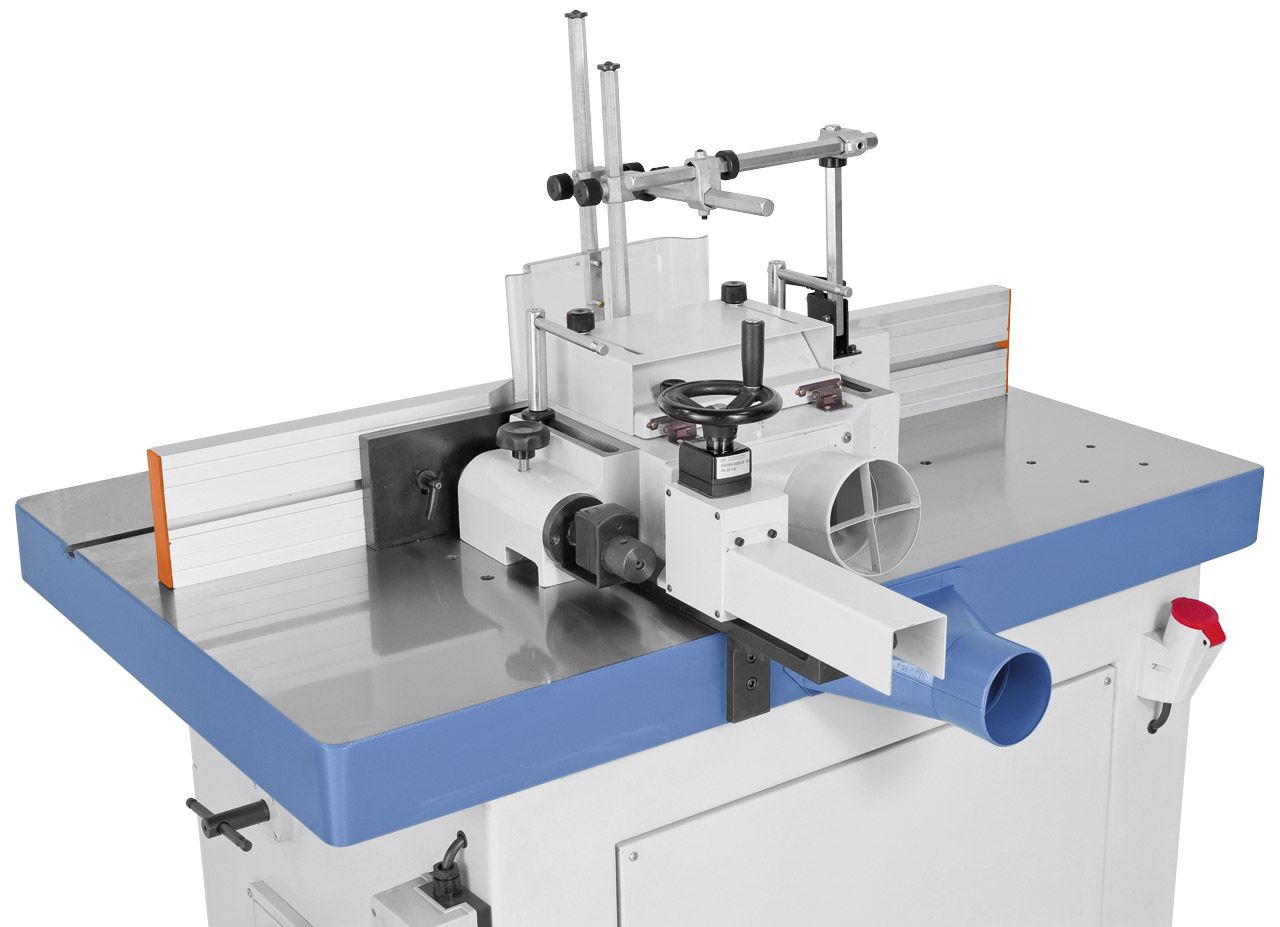

Die Späneabfuhr erfolgt durch die Fräserschutzhaube und einer zusätzlichen Untertischabsaugung. Die Feineinstellung erfolgt über zwei Drehknöpfe.

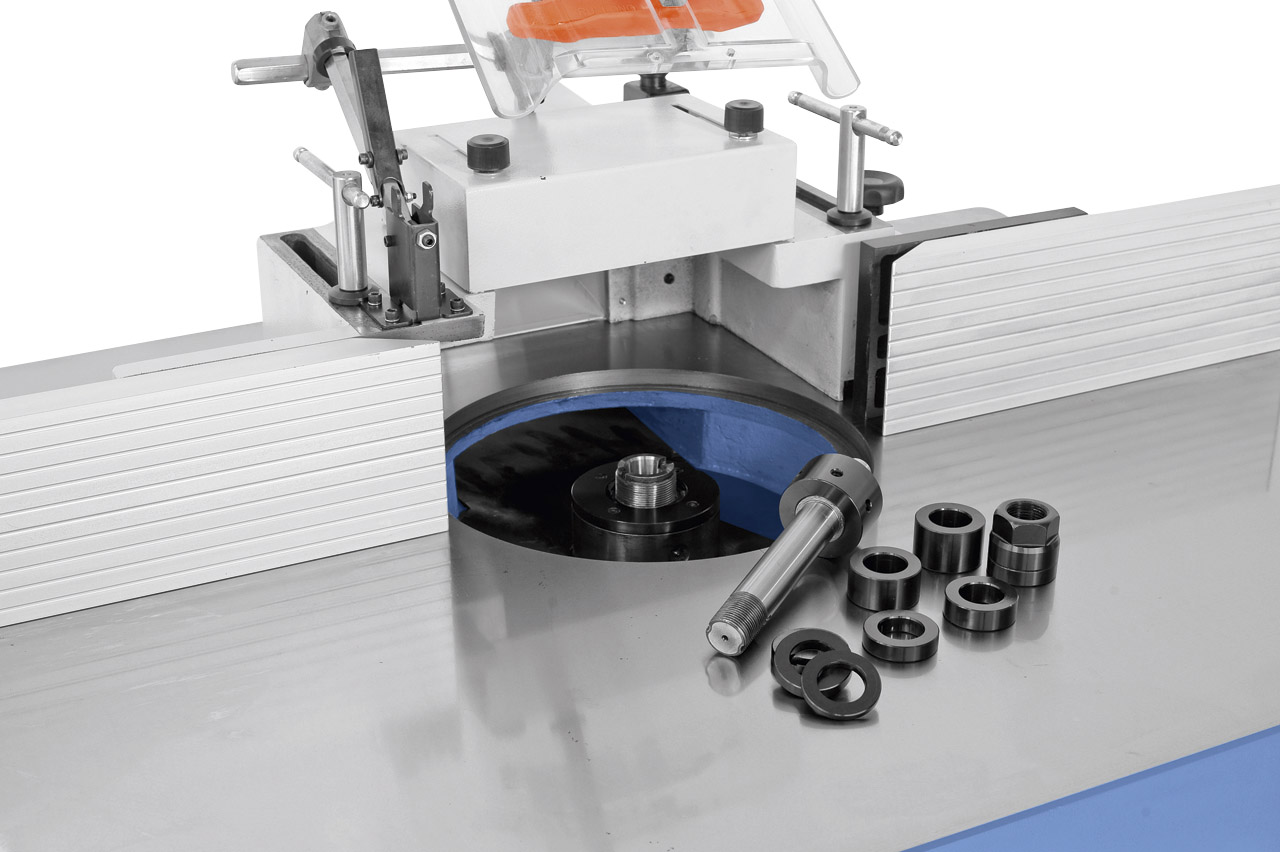

Durch die Wechselspindeln wird die Einstellung der Werkzeuge nicht verändert wodurch eine hohe Zeiterspanis bei Serienarbeiten erzielt wird.

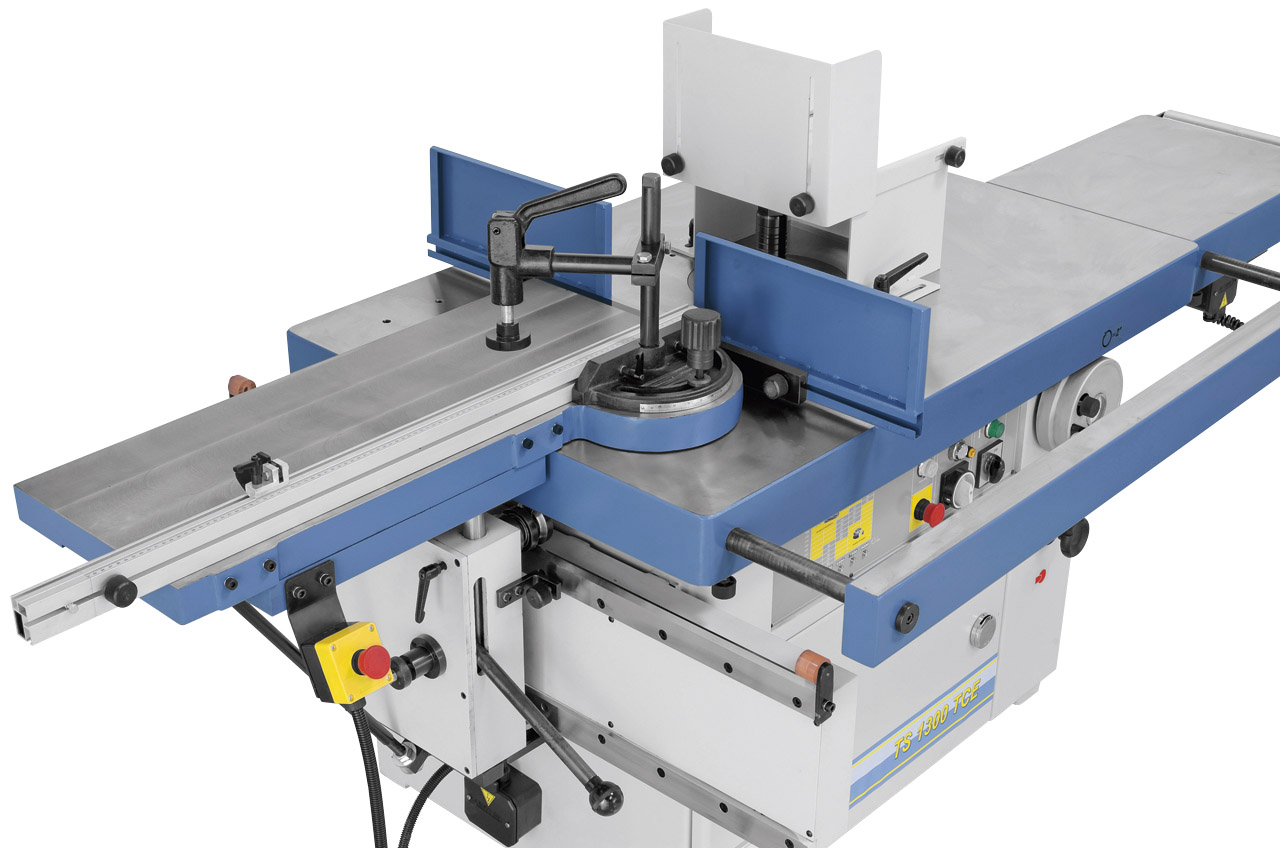

Abb. mit seitlichen Zapfenschneidschiebetisch, Teleskoplineal und Exzenterspanner. Zapfenschneidhaube für maximalen Werkzeugdurchmesser diam. 300 mm mit Tischverlängerung, Einlaufrolle und ausziehbarer Werkstückauflage an der Frontseite.

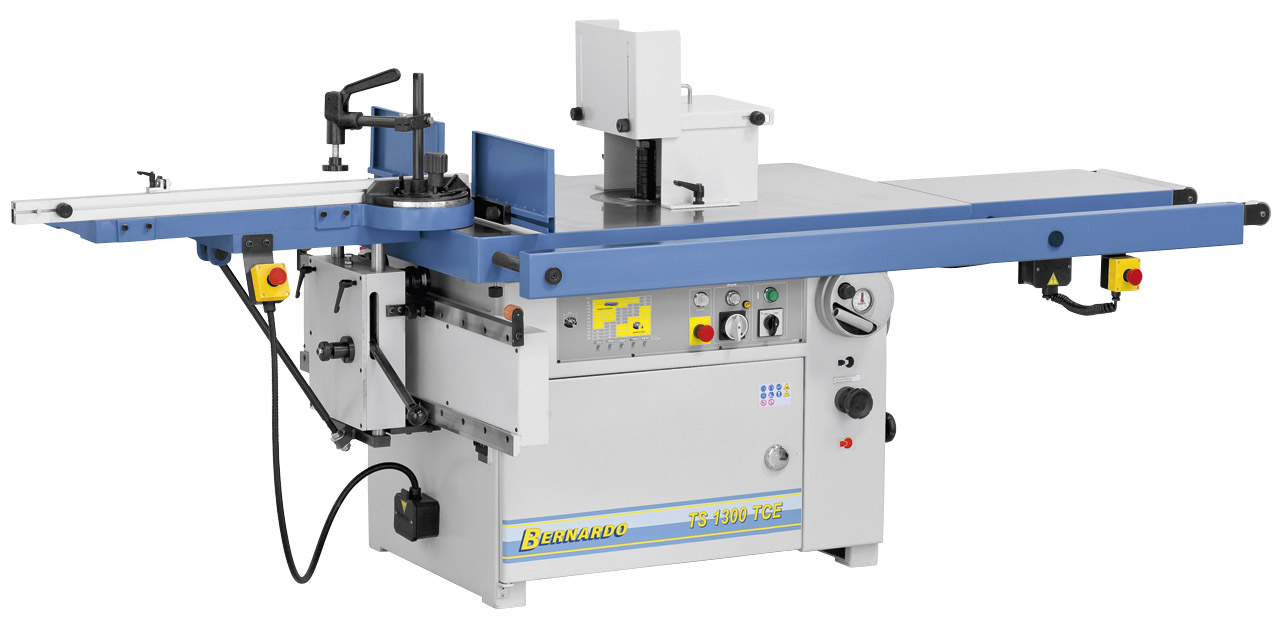

Tischfräsmaschine mit schwenkbarer Frässpindel TS 1300 TCE **

Art.Nr.: 09-1314

Merkliste Vergleichsliste

Die schwere Schwenkspindel-Fräsmaschine TS 1300 TCE ist durch den serienmäßigen Zapfenschneidtisch für vielfältige Anwendungsmöglichkeiten geeignet. Ob Profilieren, Formfräsen, Zinkenfräsen oder Kopierfräsen, mit diesen beiden Modellen erzielen Sie immer beste Arbeitsergebnisse.

Preis auf Anfrage

Produkt jetzt anfragen

Verfügbarkeit

Nicht auf Lager

Produkteigenschaften

Großer Drehzahlbereich (5 Stufen) von 1500 bis 9000 U/min
Fräserschutzhaube mit beidseitig feineinstellbaren Aluminium-Anschlagschienen
Handrad mit analoger Gradanzeige für Frässpindelschwenkung
Elektronische Geschwindigkeitsanzeige leicht und bequem ablesbar mittels LED
Hohe Wirtschaftlichkeit durch die serienmäßige Wechselspindel

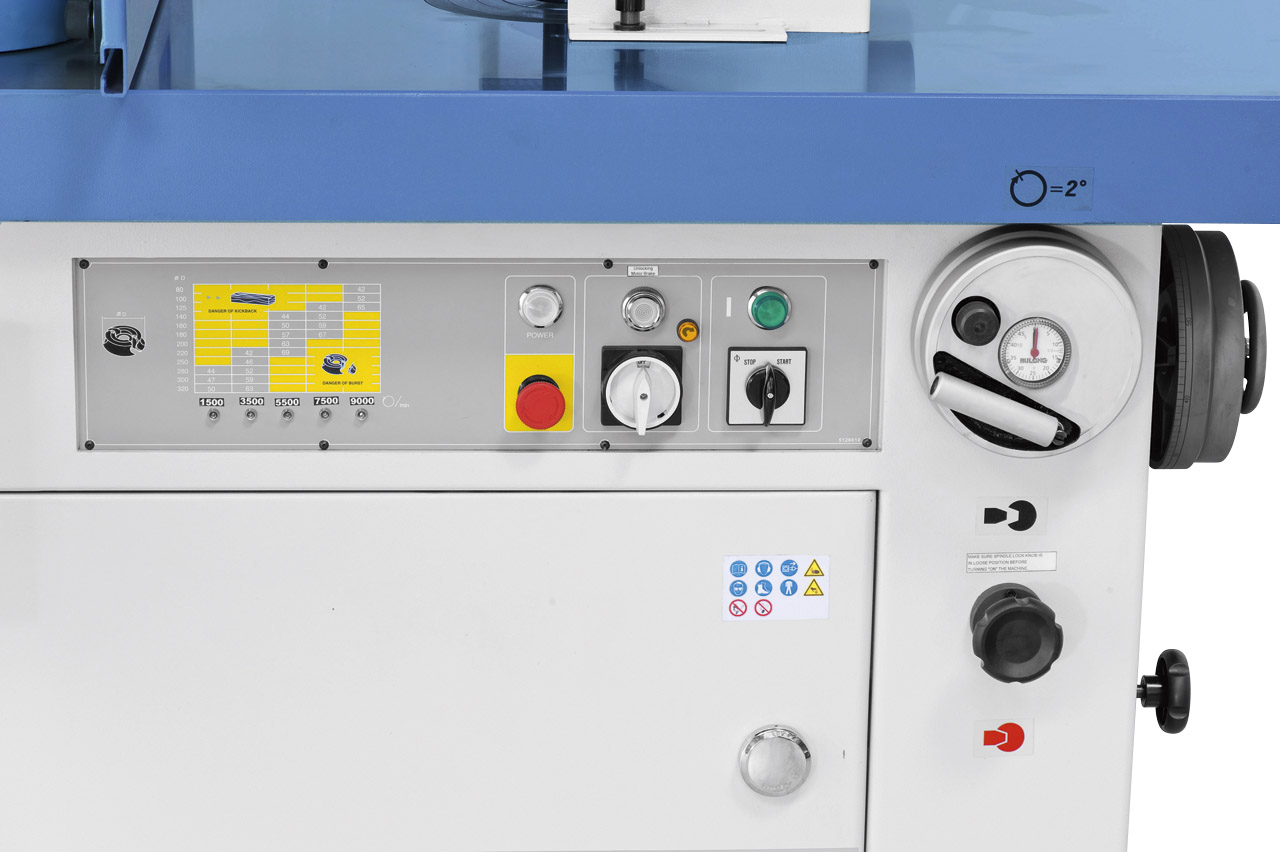

Übersichtlich angeordnete Schaltelemente an der Maschinenvorderseite
Zapfenschneidtisch inkl. Teleskopanschlag, Zapfenschneidhaube (300 mm) und Not-Aus-Schalter
Leistungsstarker Antriebsmotor (5,5 kW) mit Stern-Dreieck-Anlauf für längeren Betrieb ausgelegt
Großdimensioniertes Fräsaggregat aus Grauguss, schwenkbar von -10° bis +45°
Inklusive Tischverbreiterung, Einlaufrolle und ausziehbarer Werkstückauflage für große Werkstücke

Produkt-Spezifikationen

Tischabmessung	1910 x 430 / 850 mm
Tischverbreiterung rechts	600 x 430 mm
Arbeitshöhe	870 mm
Spindeldurchmesser	30 mm
Schwenkbare Spindel	-10° bis +45°
Höhenverstellung der Spindel	160 mm
Aufspannlänge	110 mm
Max. Werkzeugdurchmesser
- beim Profilieren	260 mm
- beim Zapfenschneiden	335 mm
Max. Werkzeugdurchmesser versenkbar	210 mm
Frästischöffnung	220 mm
Spindeldrehzahl	1500 / 3500 / 5500 / 7500 / 9000 U/min
Zapfenschneidtisch
Tischgröße	900 x 360 mm
Max. Verstellweg	830 mm
Absauganschluss Ø	125 / 100 mm
Motorleistung	5,5 kW (7,5 PS) – 400 V
Maschinenabmessung (B x T x H)	2610 x 1230 x 1500 mm
Gewicht ca.	664 kg
