Anwendungsbeispiel

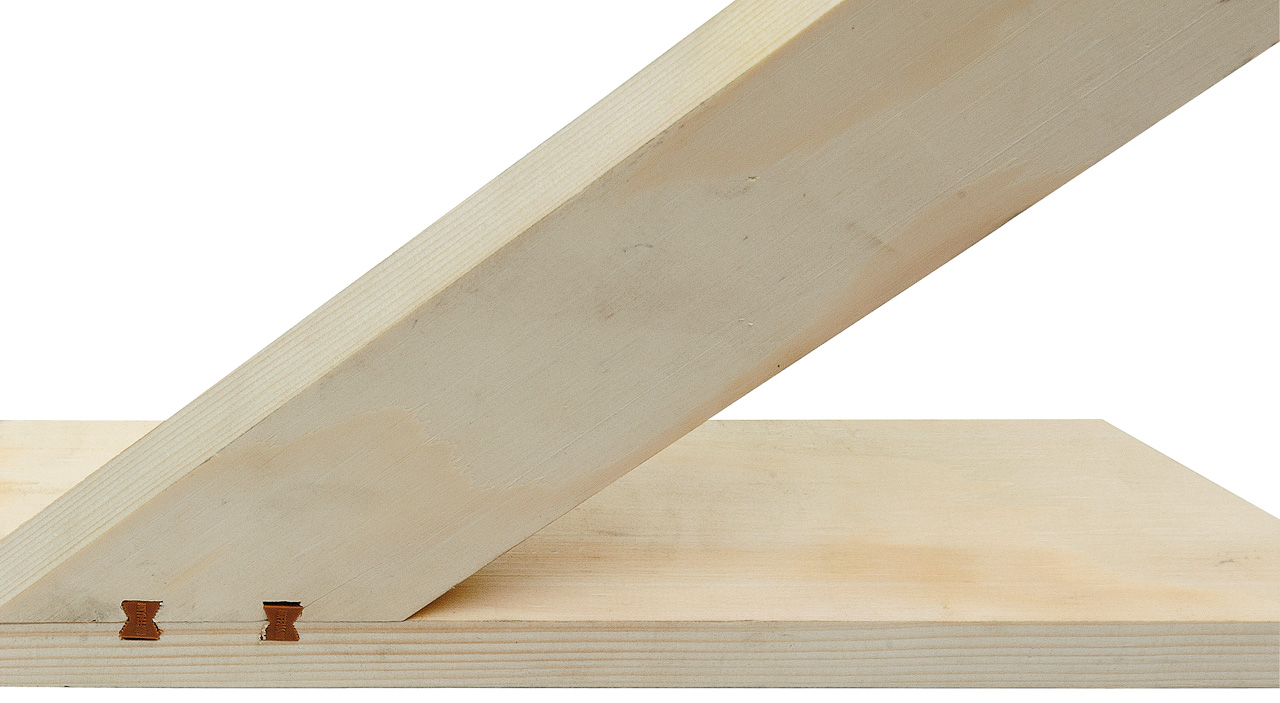

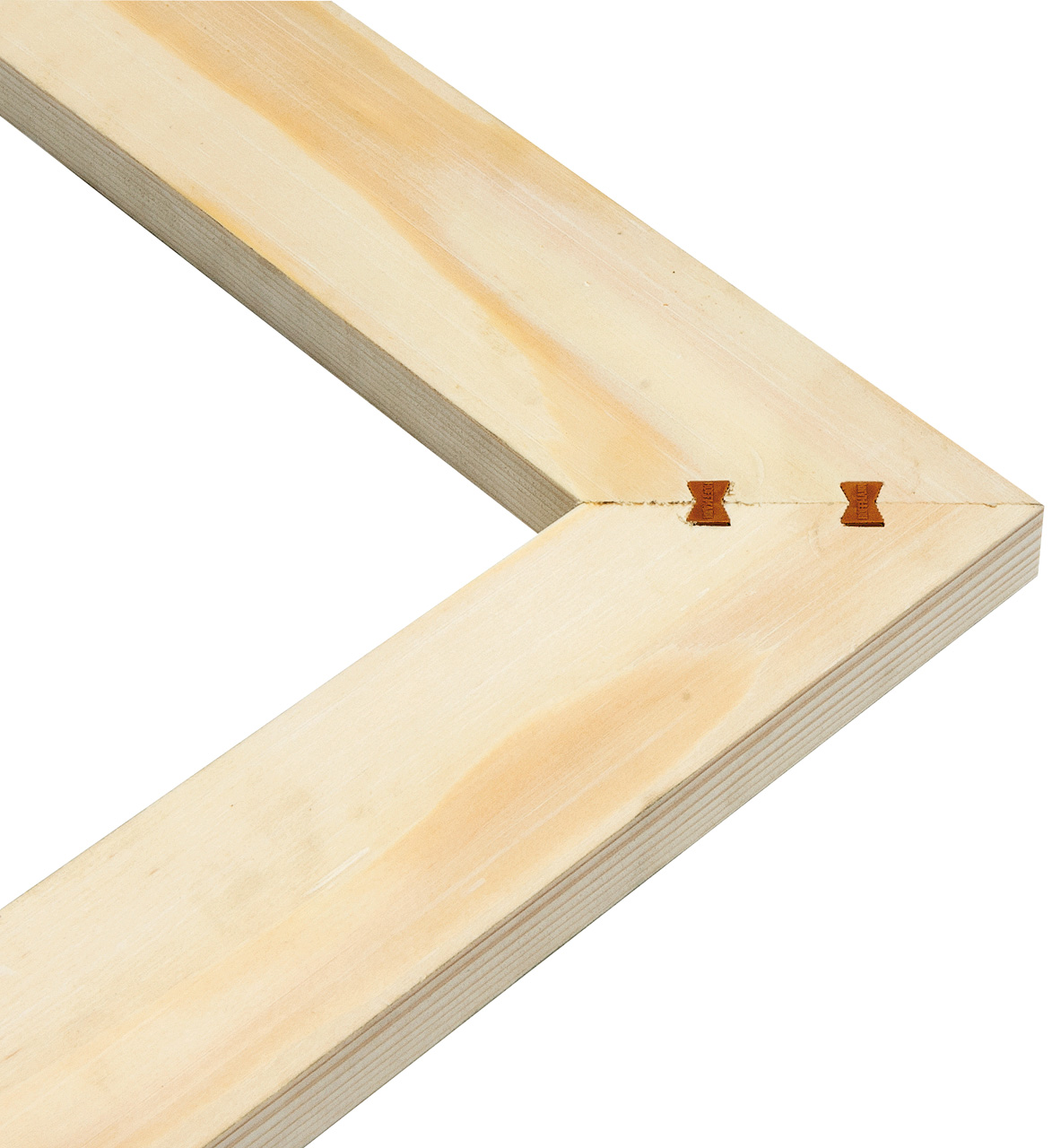

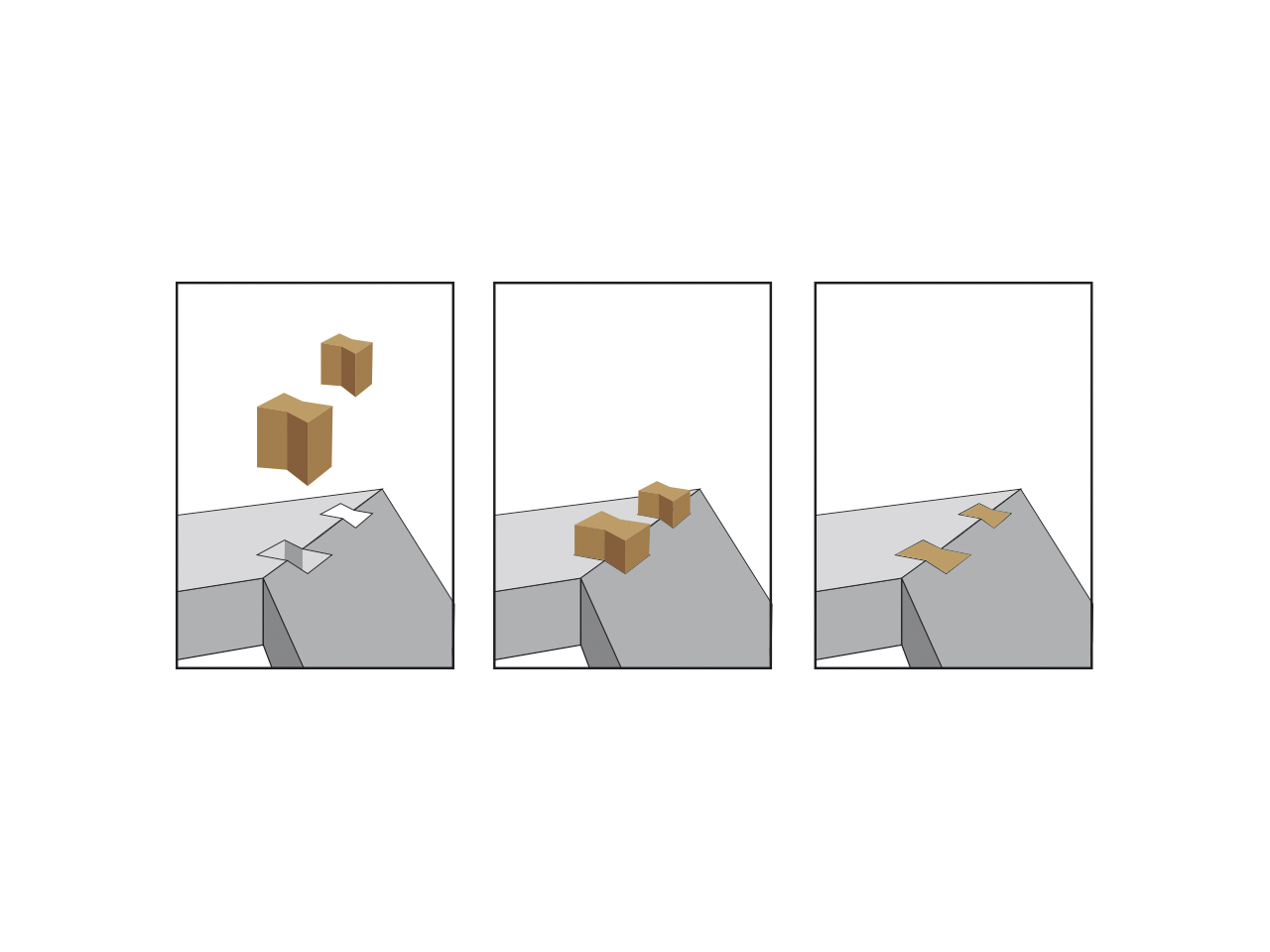

Durch die Schwalbenform werden die Rahmenteile form- und kraftschlüssig miteinander verbunden

Individuell auf die gewünschte Schwalbenlänge einstellbare Frästiefe

Starker Antriebsmotor zum Fräsen von Keilnuten mit Schwalbengröße W-1, W-2 und W-3

Max. Durchgangshöhe von 100 mm, max. Frästiefe 50 mm

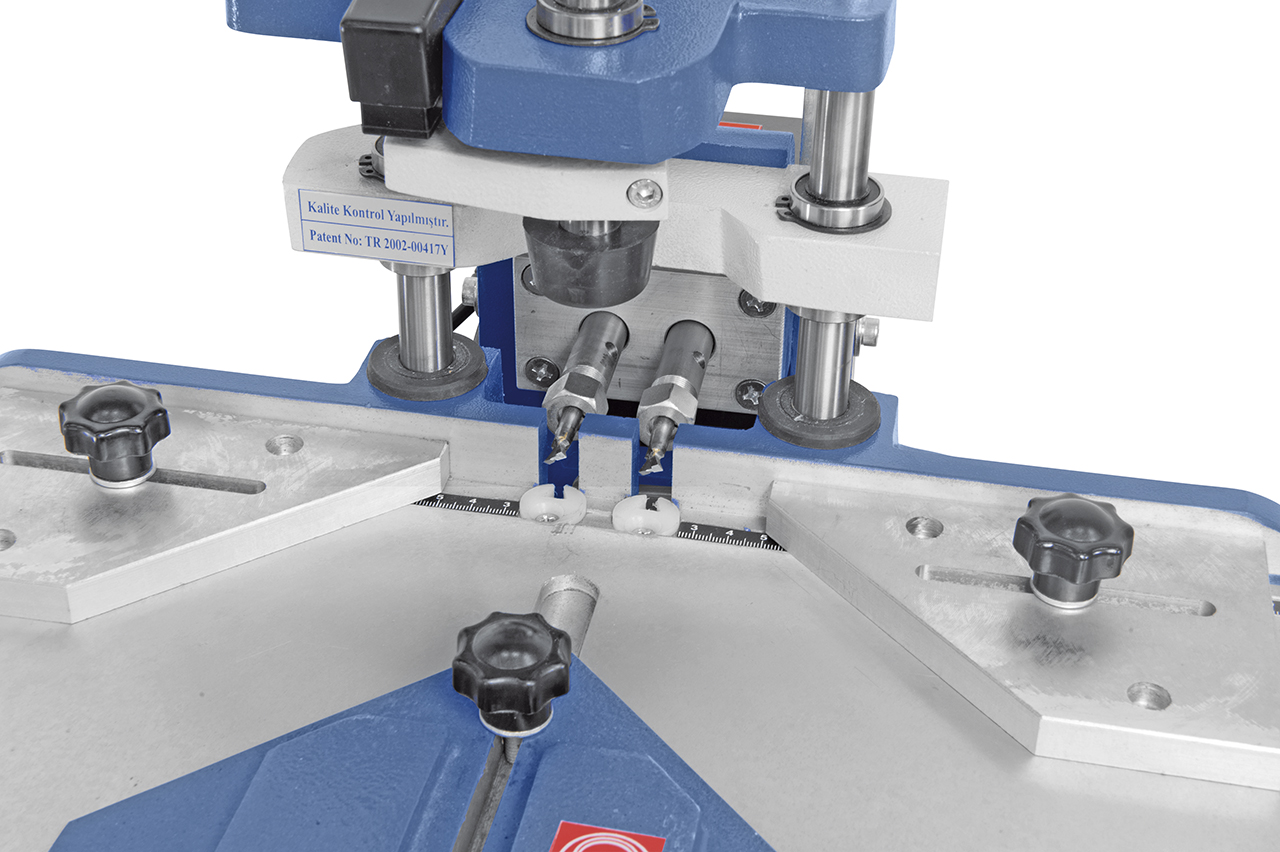

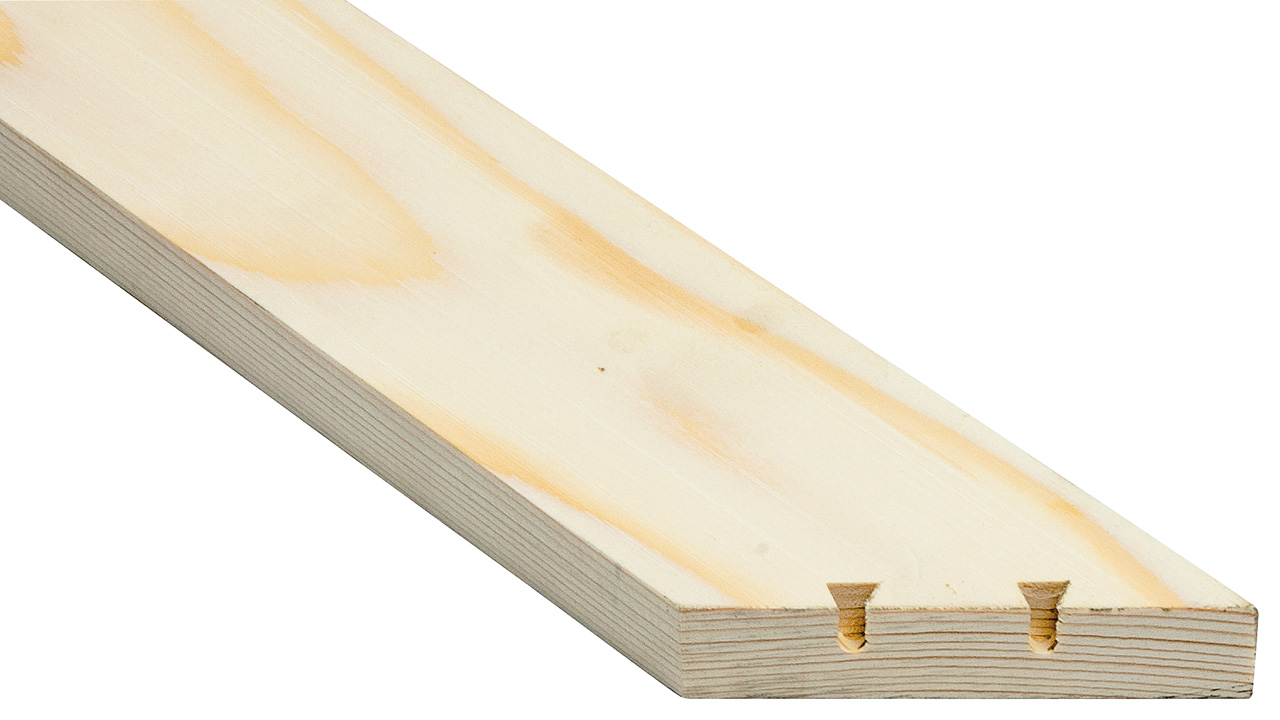

Gleichzeitige Herstellung von zwei Keilnuten mit fi xemSpindelabstand von 28 mm

Verstellbare Anschläge serienmäßig zur optimalen Positionierung und Fixierung des Werkstückes

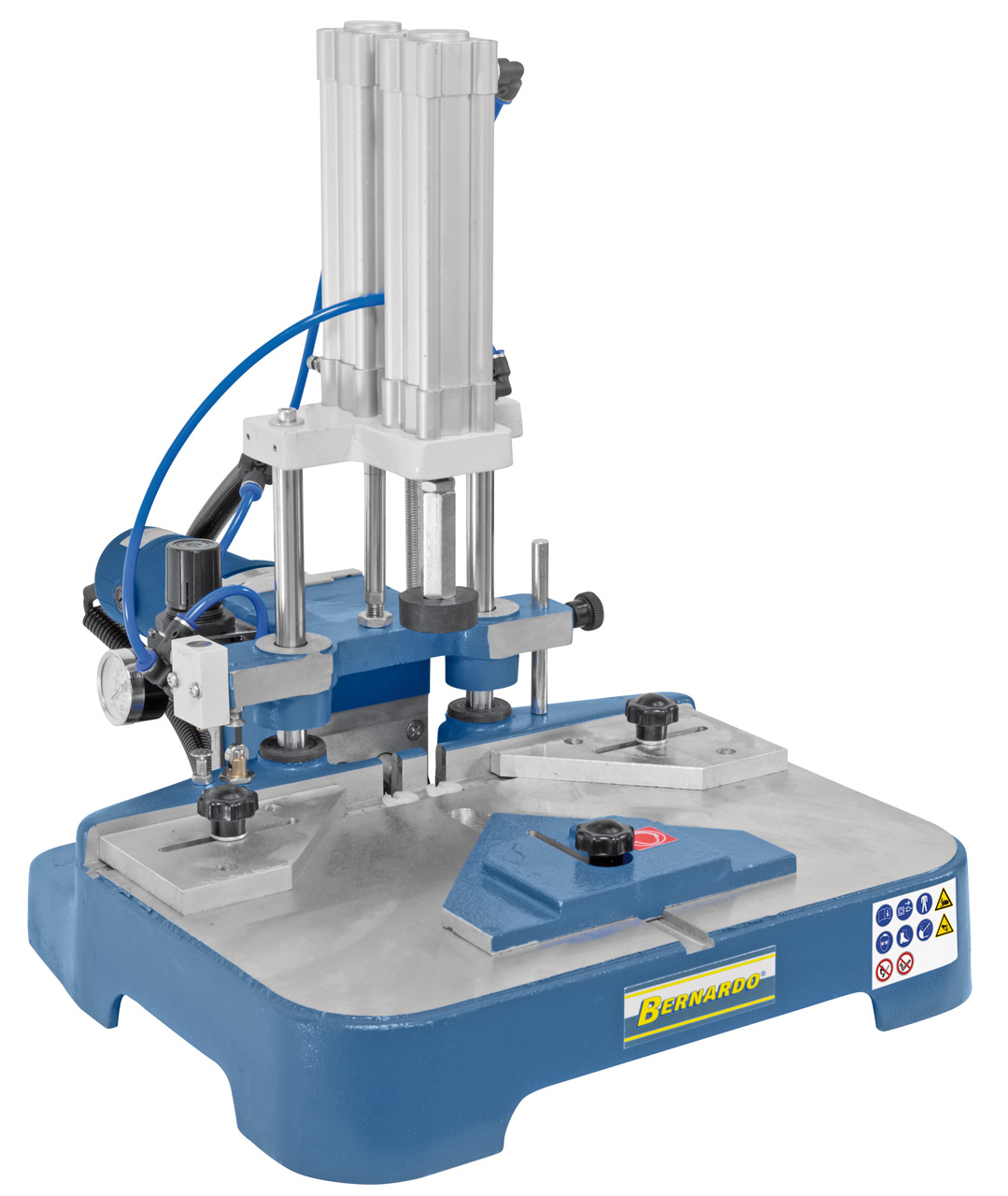

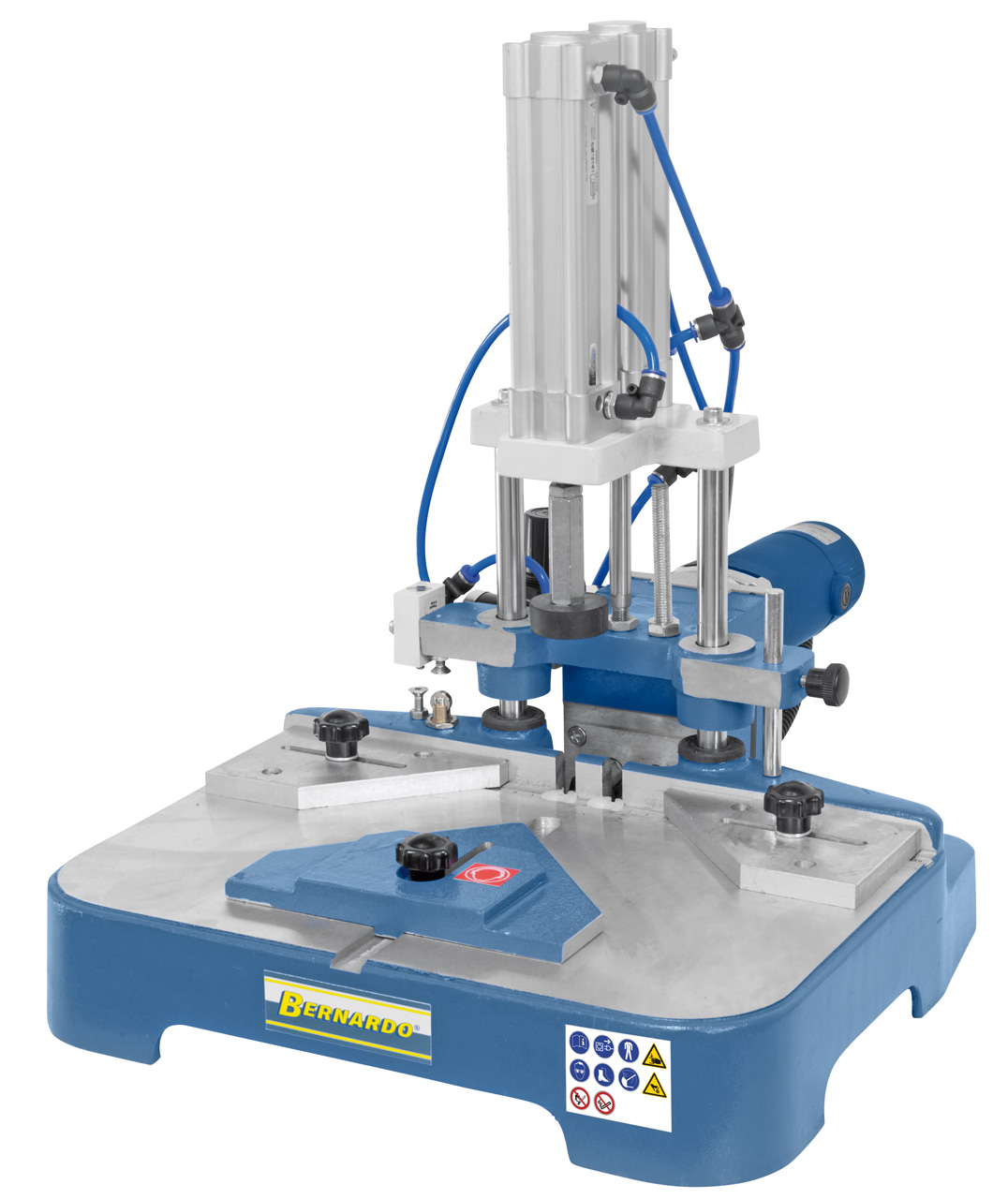

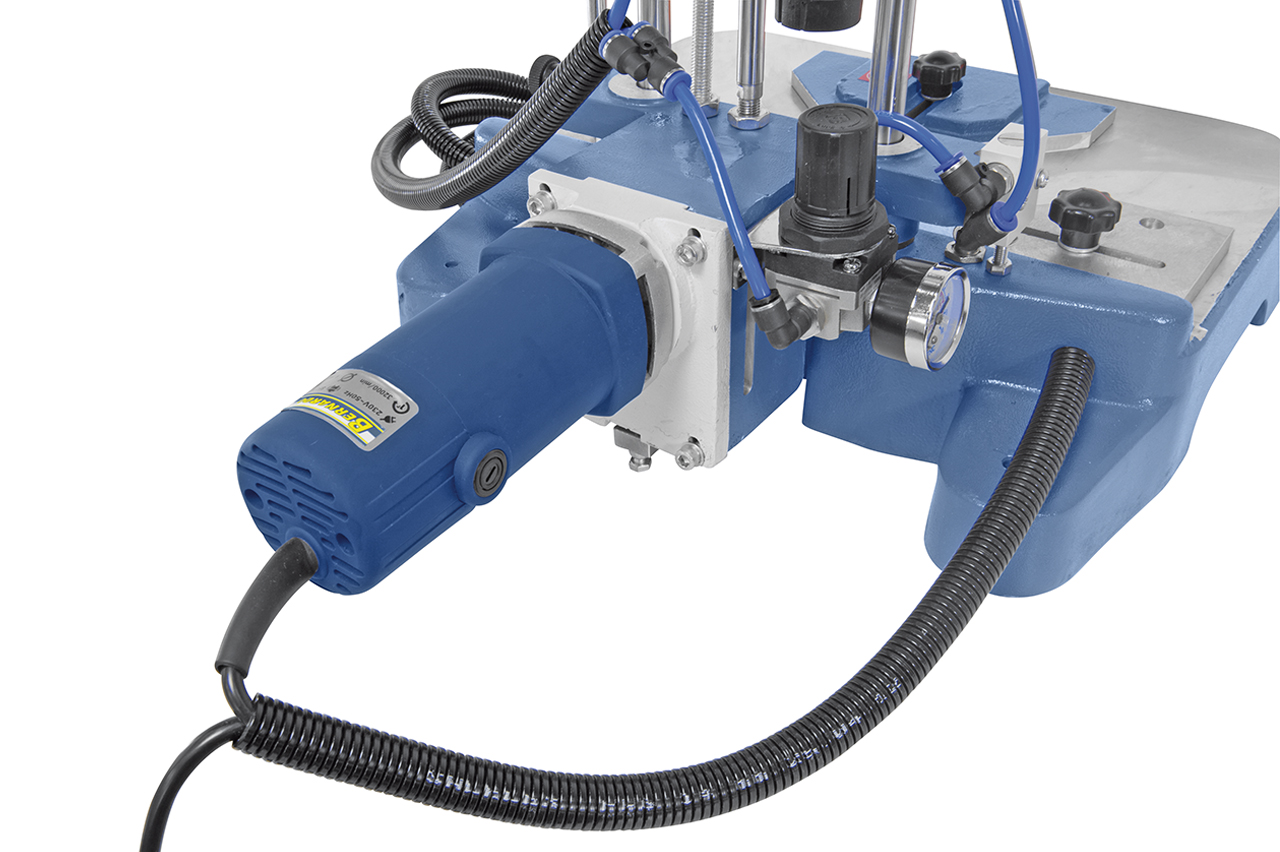

Pneumatische Doppel-Keilnutfräsmaschine KNF 2 P

Art.Nr.: 14-2117

Merkliste Vergleichsliste

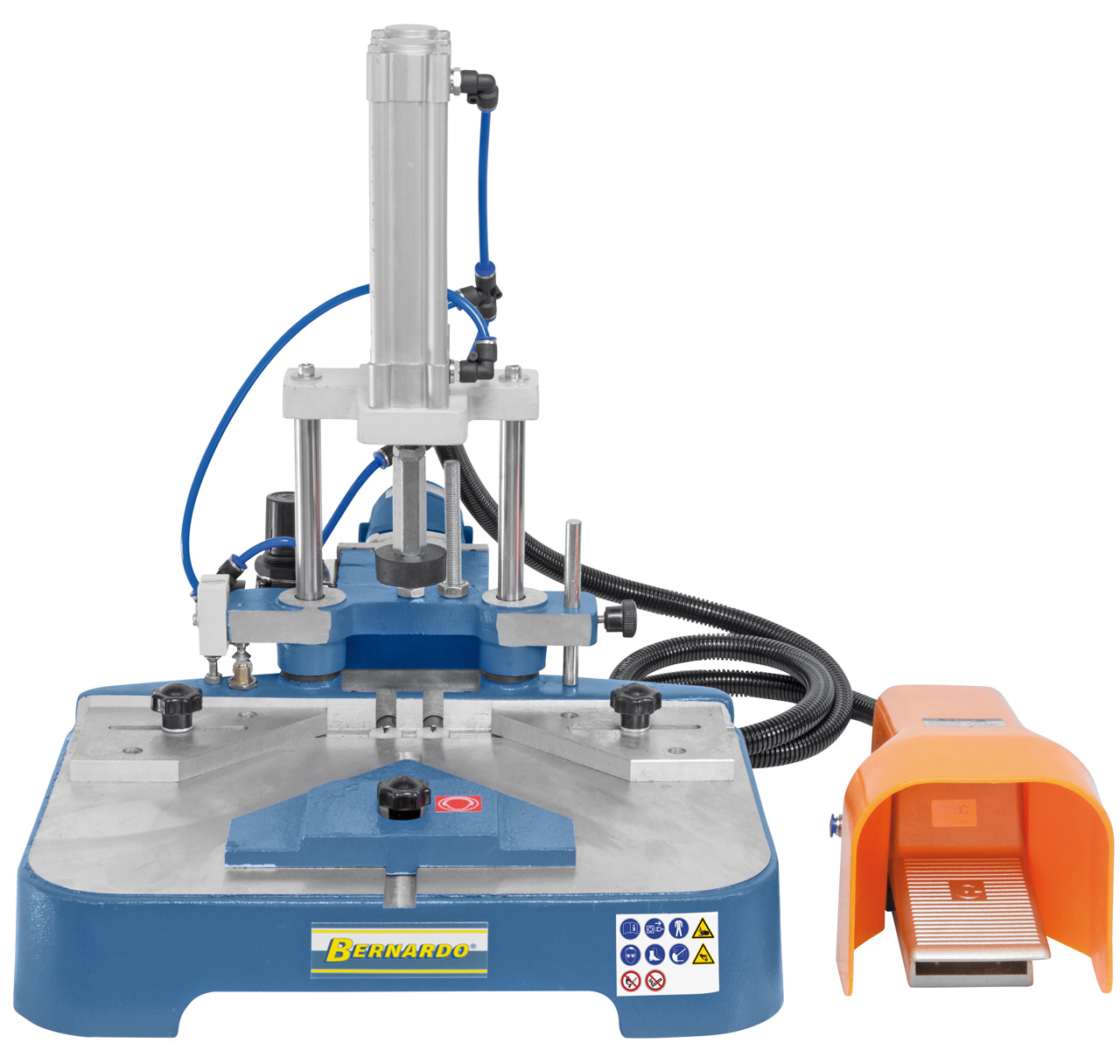

Die Doppel-Keilnutfräsmaschine KNF 2 P eignet sich zur Verbindung von breiteren Rahmenteilen z.B. für Handläufe, Segmentbögen, Rundbogenfenster, Eckbänke usw., da pro Arbeitshub zwei Keilnuten hergestellt werden können. Dieses Modell ist zusätzlich mit einem pneumatischen Niederhalter ausgestattet, welcher über ein Fußpedal betätigt wird.

1.068,00 €

inkl. 20% MWSt.

Verfügbarkeit

Nicht auf Lager

Produkteigenschaften

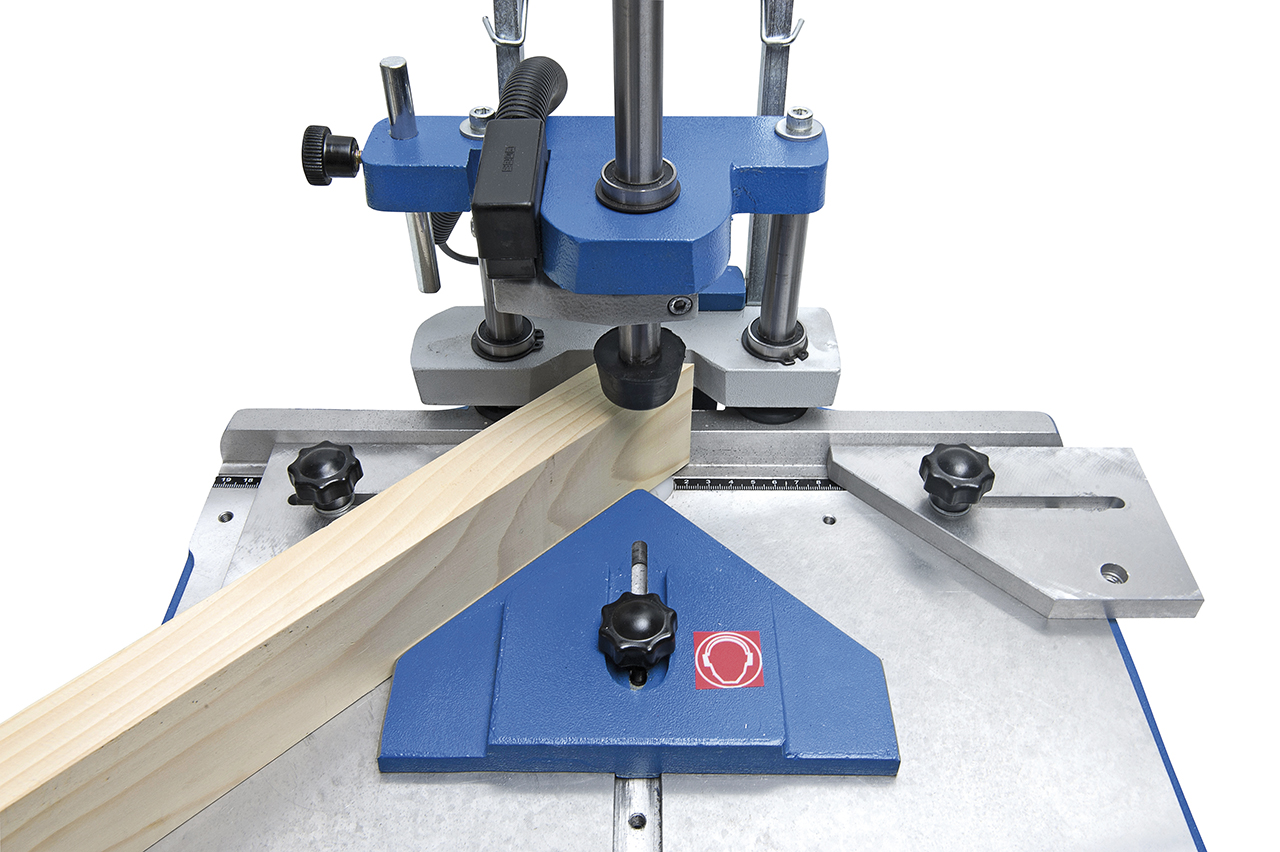

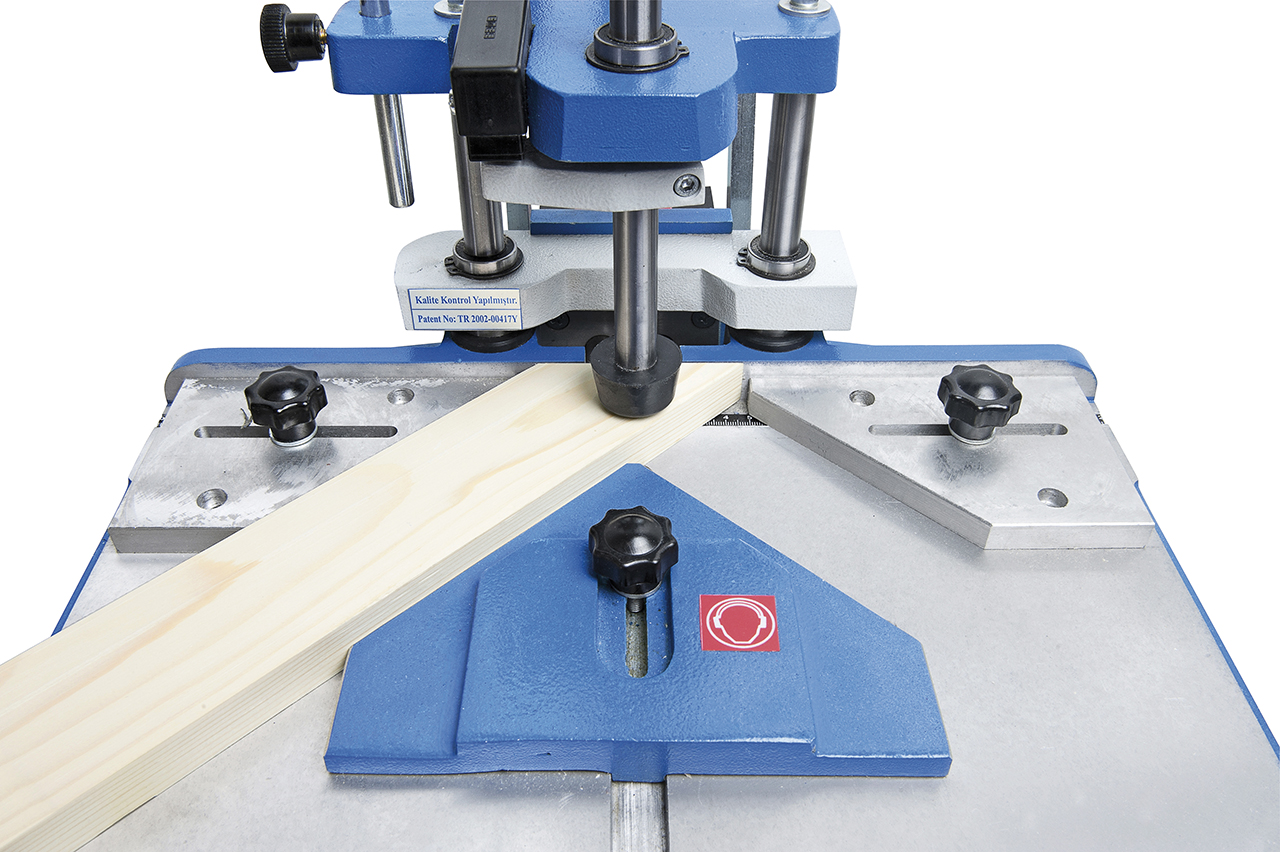

Die im Lieferumfang enthaltenen verstellbaren Anschläge erleichtern das Einrichten des Werkstückes auf die gewünschte Position
Kostengünstige Herstellung von Rahmenverbindungen aller Art, wie z.B. Schubladen, Bilderrahmen, Türbekleidungen, Kranzrahmen, Segmentbögen, Fensterrahmen uvm.
Verbindungen schnell und kostengünstig herstellbar, besonders wirtschaftlich bei der Produktion von kleineren und mittleren Serien
Form- und kraftschlüssige Verbindung ohne Einsatz von Haftmittel
Funktionsweise: Beim Herunterdrücken des Hebels wird das Werkstück geklemmt und die Fräser verfahren bis zur voreingestellten Frästiefe. Beim Hochheben des Hebels in die Ausgangsposition wird das gefräste Werkstück freigegeben und der Motor schaltet automatisch ab
Je nach Anwendung und Materialstärke stehen unterschiedliche Schwalbengrößen in verschiedenen Längen zur Auswahl

Produkt-Spezifikationen

Fräseraufnahme Ø	6 mm
Frästiefe	0 - 55 mm
Tischgröße	390 x 220 mm
Steuerung	pneumatisch
Werkstückklemmung	pneumatisch
Spindelabstand	28 mm
Erforderlicher Luftdruck	6 - 8 bar
Anschlaglänge	390 mm
Profilbreite max.	185 mm
Durchgangshöhe max.	100 mm
Drehzahl	32000 U/min
Motorleistung	0,85 kW
Spannung	230 V
Maschinenabmessung (B x T x H)	400 x 620 x 480 mm
Gewicht ca.	14 kg
