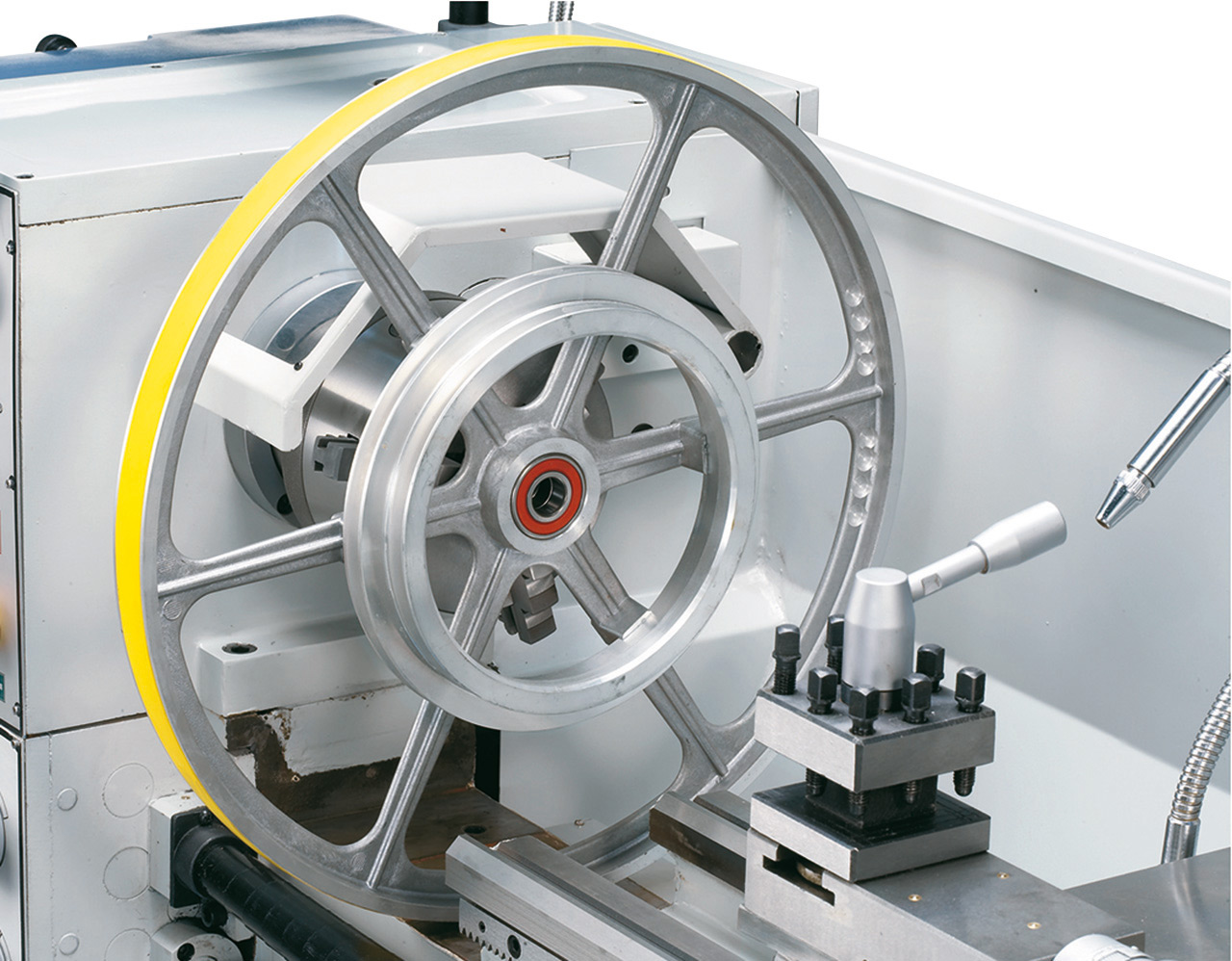

Herausnehmbare Brücke zum Bearbeiten von Werkstücken bis diam. 450 mm.

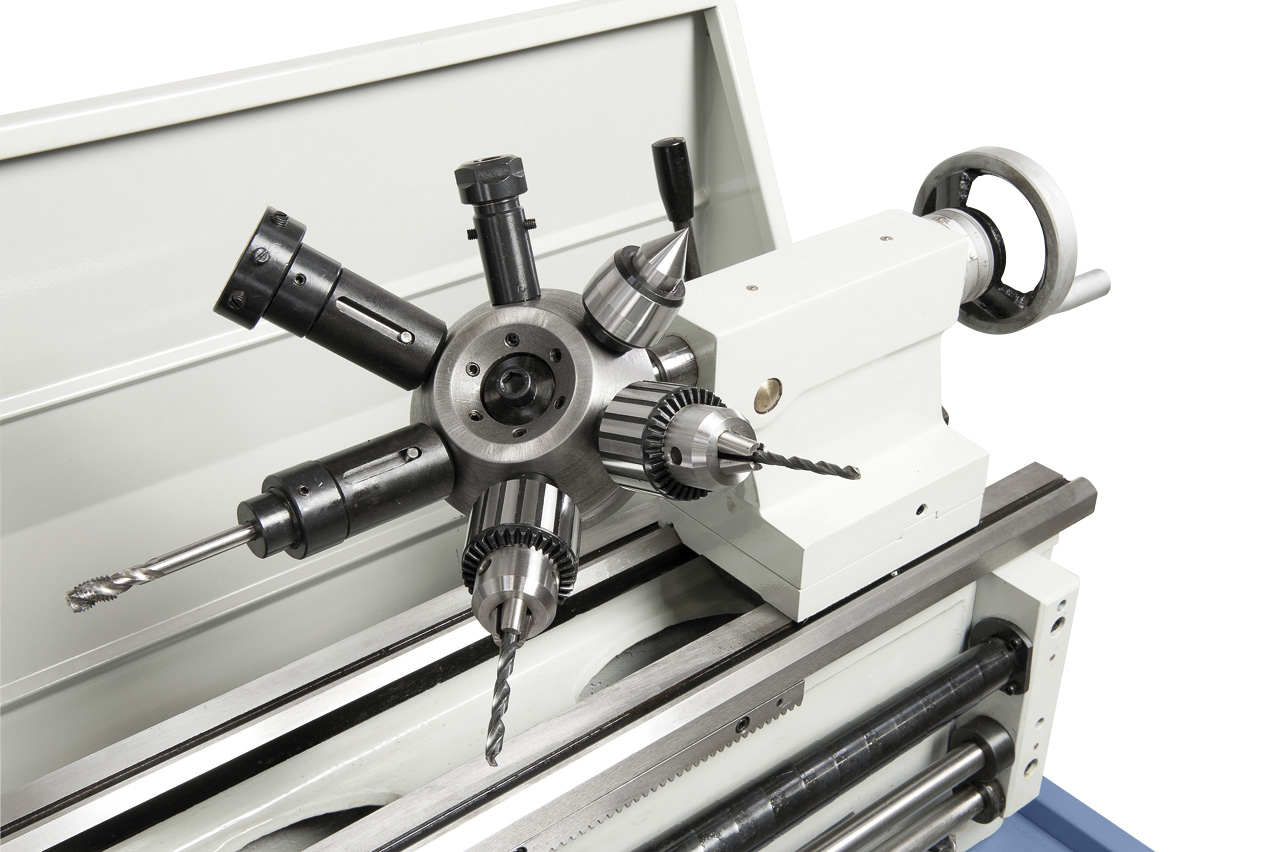

Optional lieferbar: Revolverkopf mit 6 Stationen

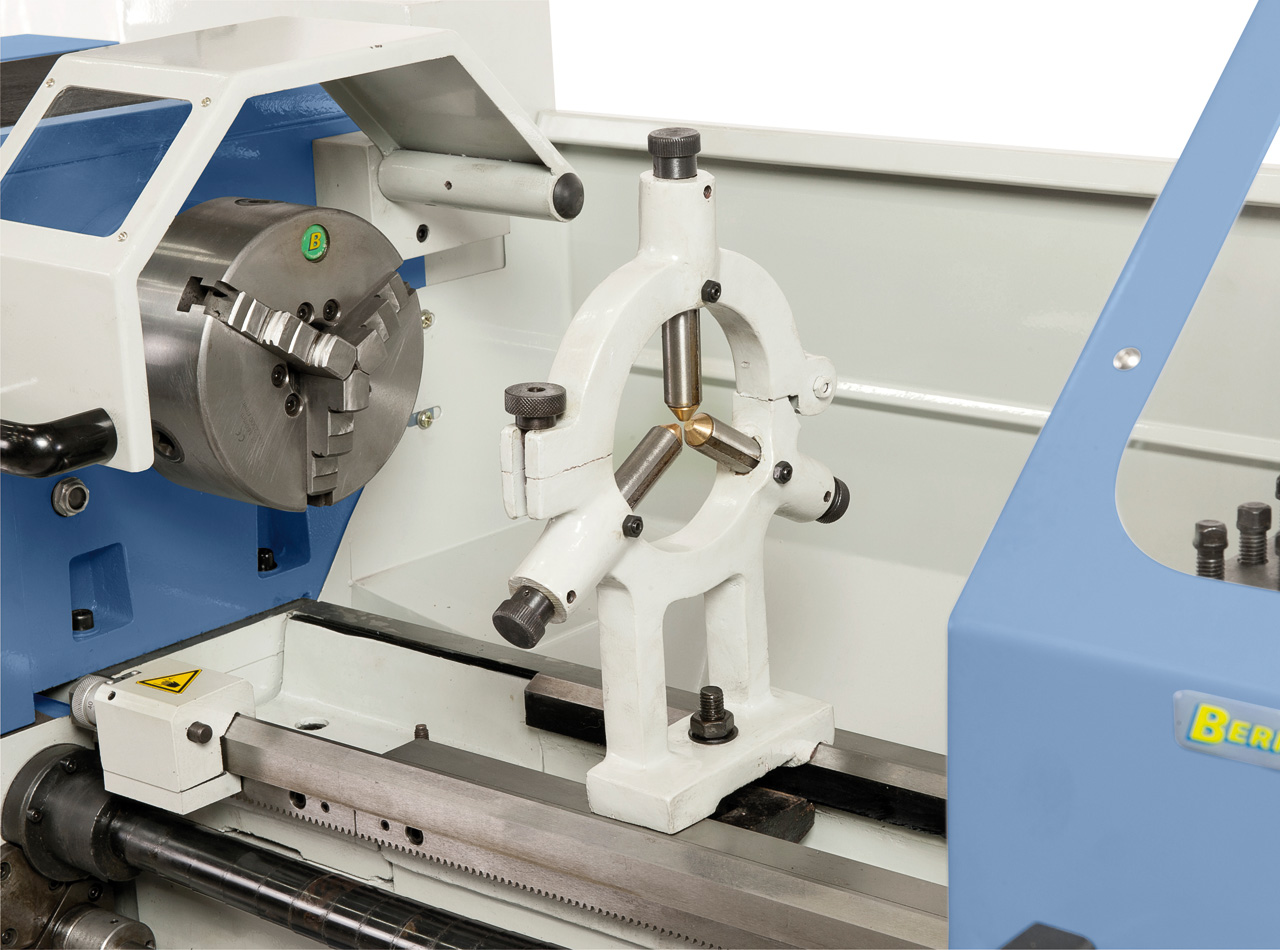

Feststehende Lünette mit Bronzeführung zum Stabilisieren von langen Werkstücken

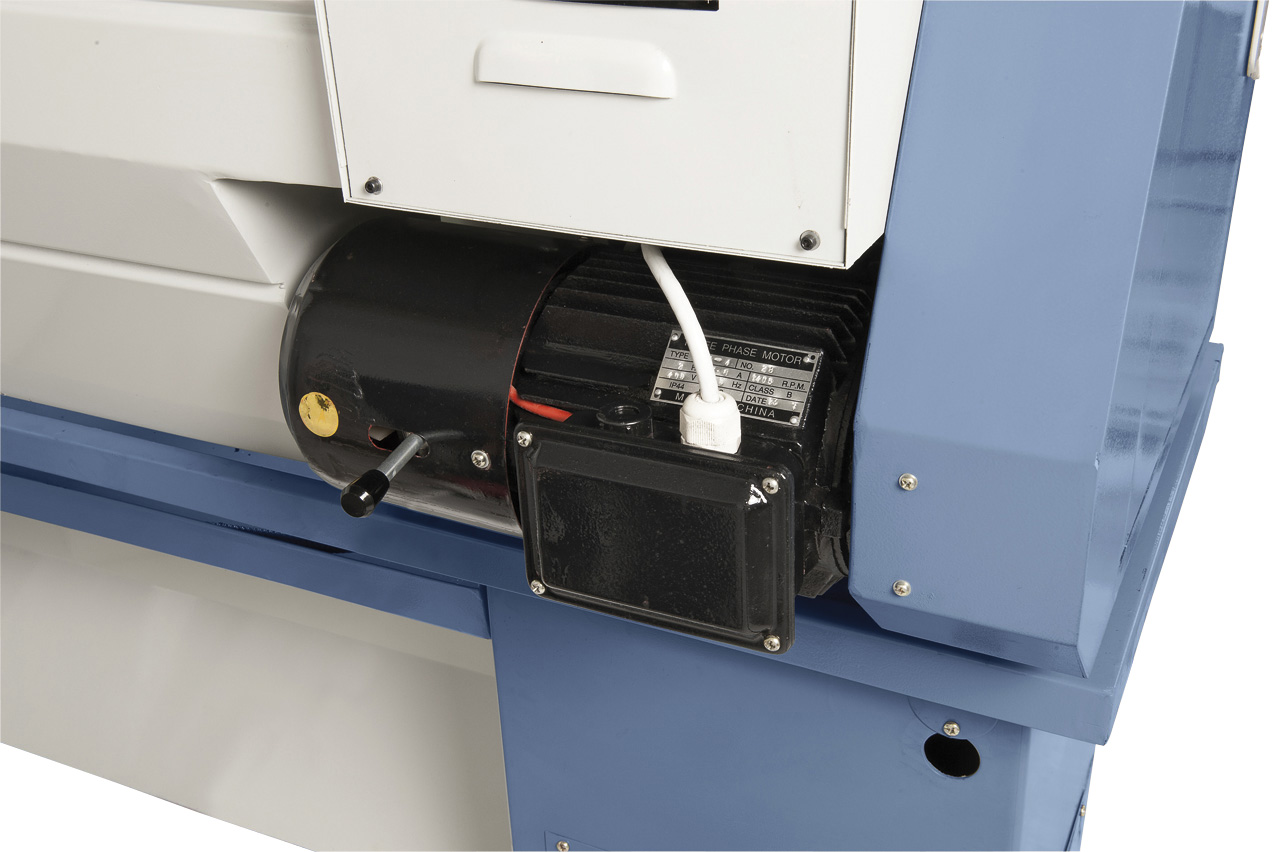

Leistungsstarker Antriebsmotor mit Magnetbremse nach CE-Norm

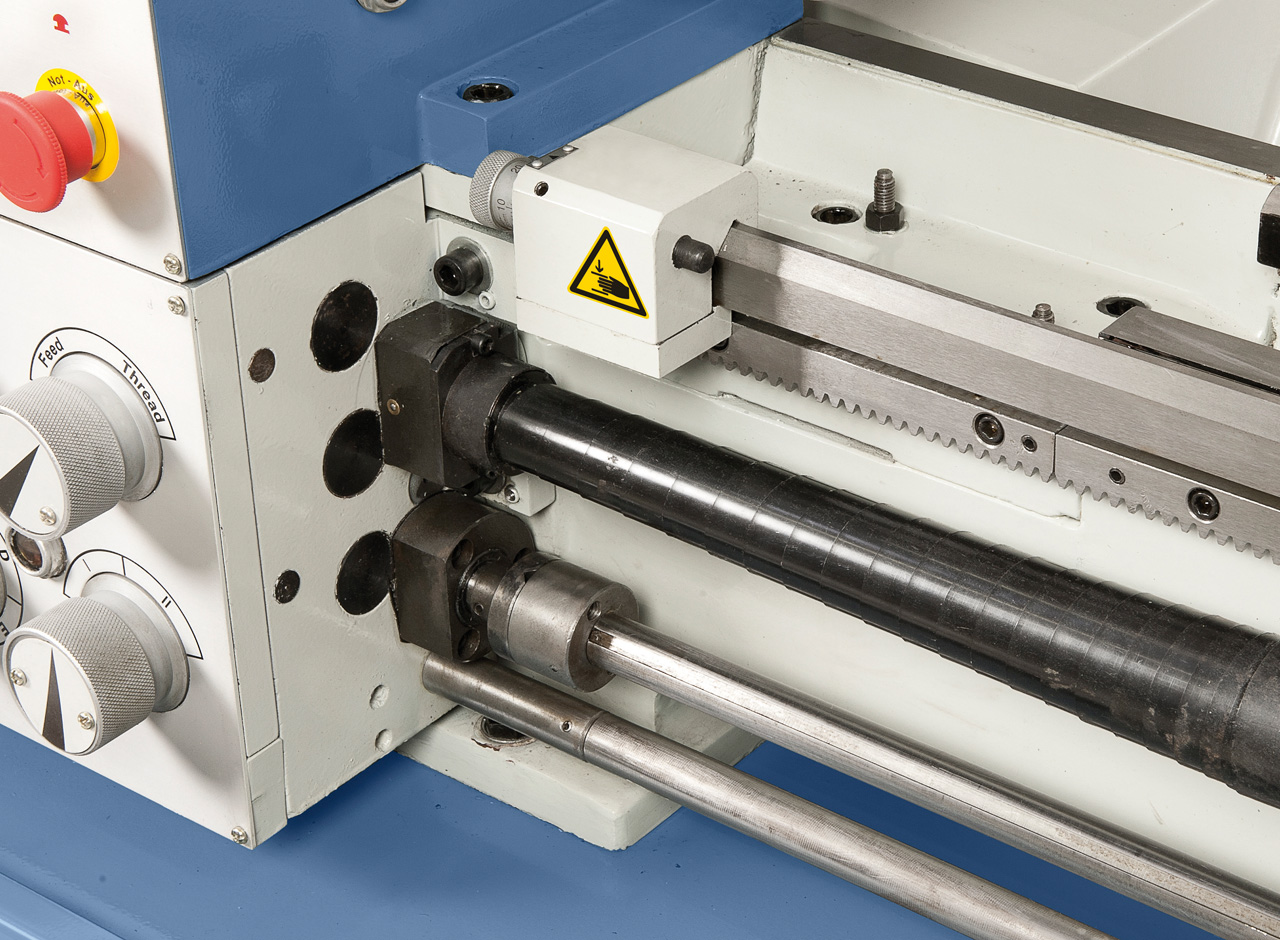

Mikrometerlängsanschlag und Rutschkupplung im Lieferumfang enthalten

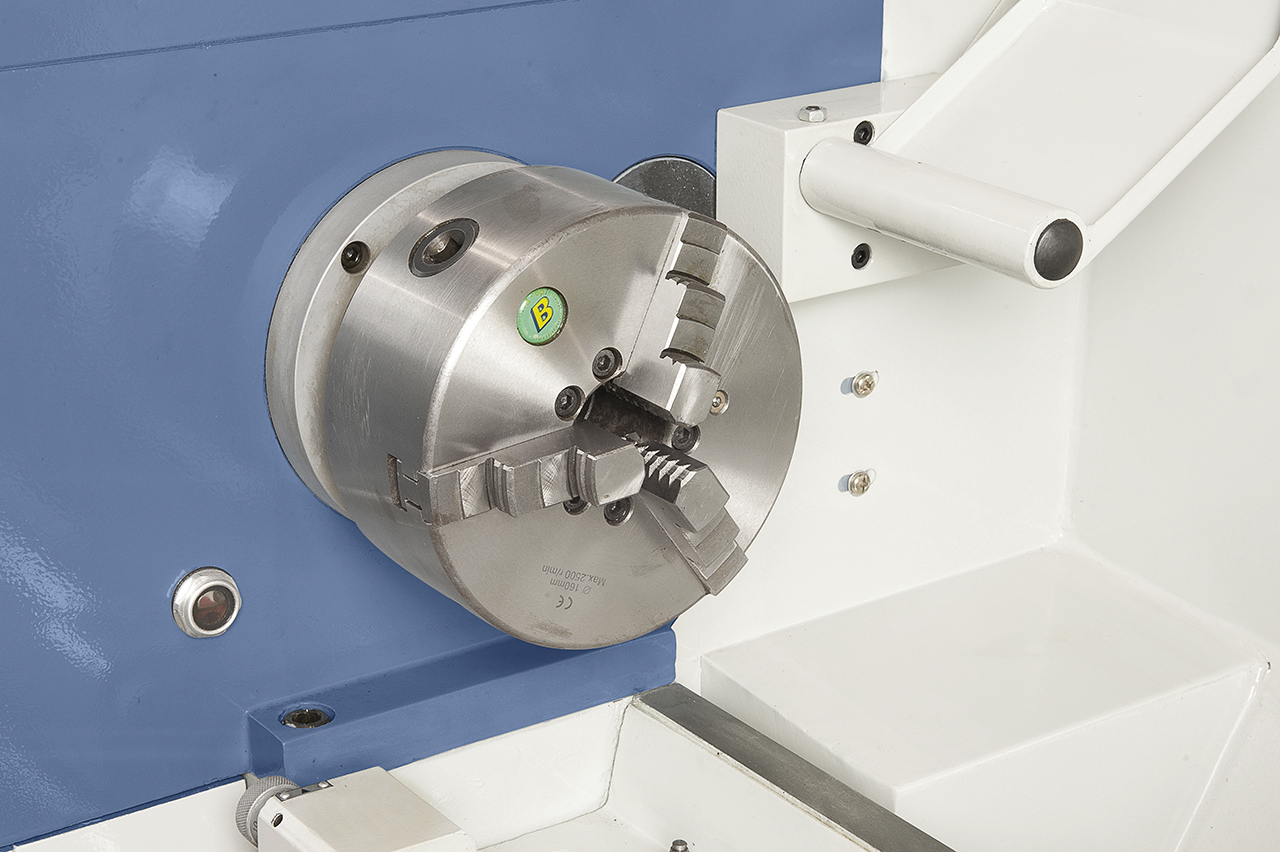

Vorteil des Bernardo-Backenfutters: DK11-160 mm: Monoblock-, Grund-, Umkehr- und Aufsatzbacken lieferbar

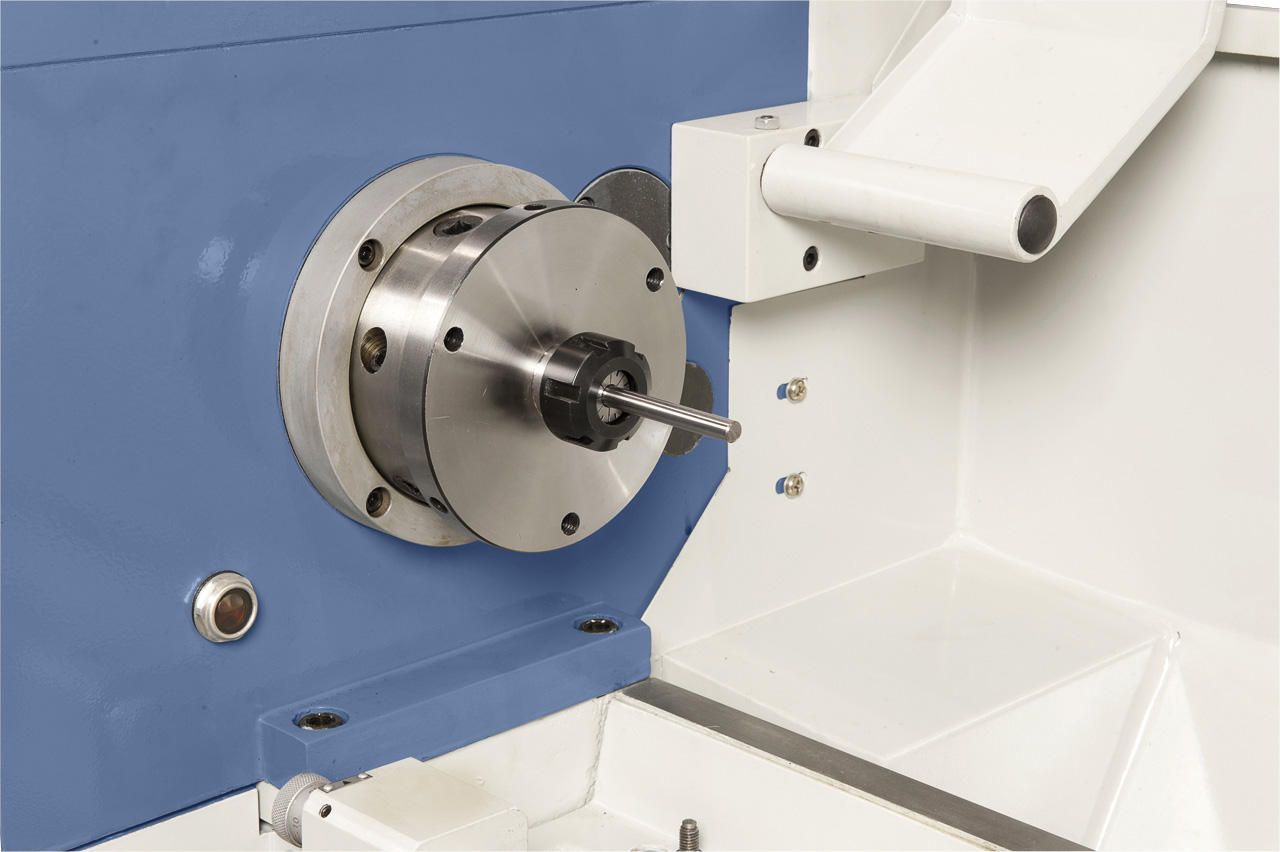

Das Spannzangenfutter ER 25 gewährleistet eine hohe Rundlaufgenauigkeit beim Spannen von Werkstücken, Spannbereich 1 – 16 mm

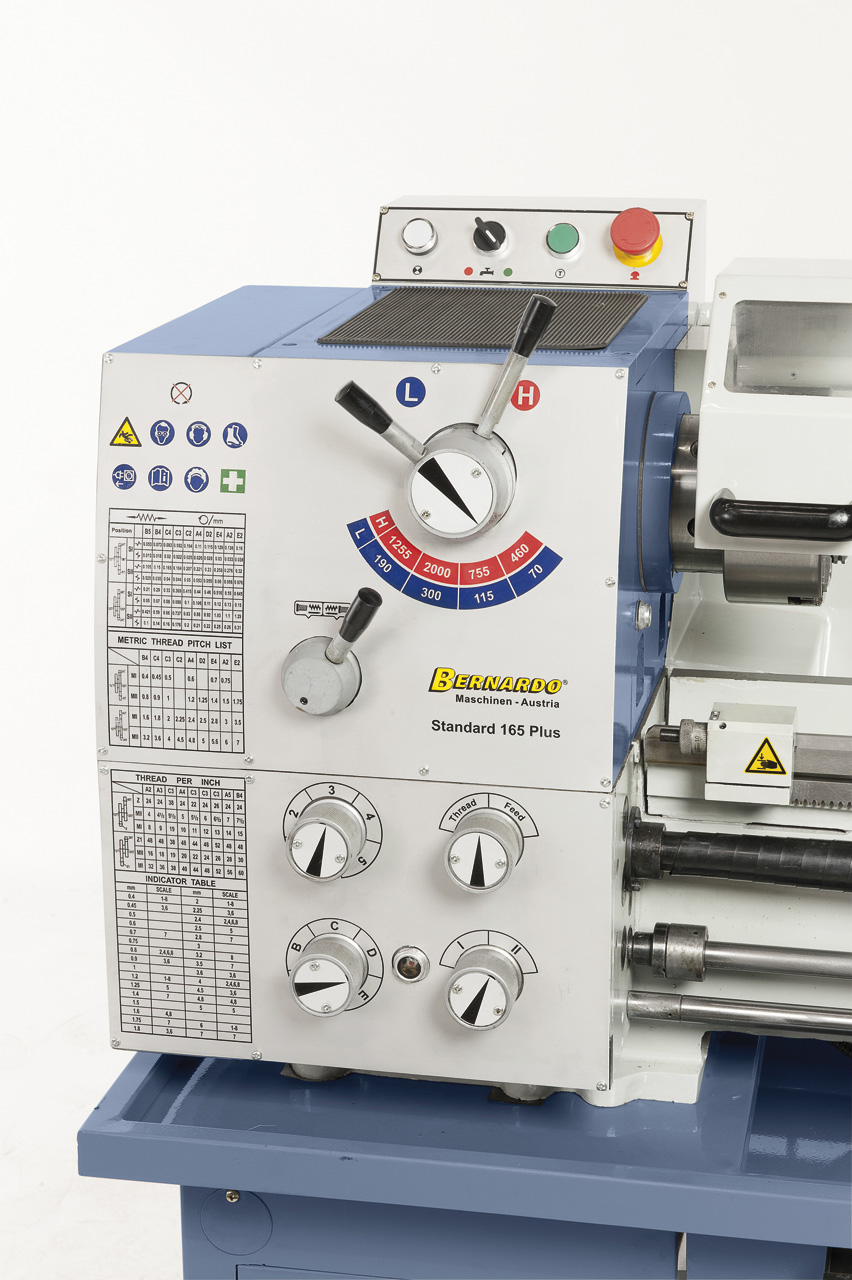

Leichtgängige Vorschub- und Drehzahlregelung am Getriebekopf, ruhiger Lauf durch gehärtete und geschliffene Zahnräder, im Ölbad laufend

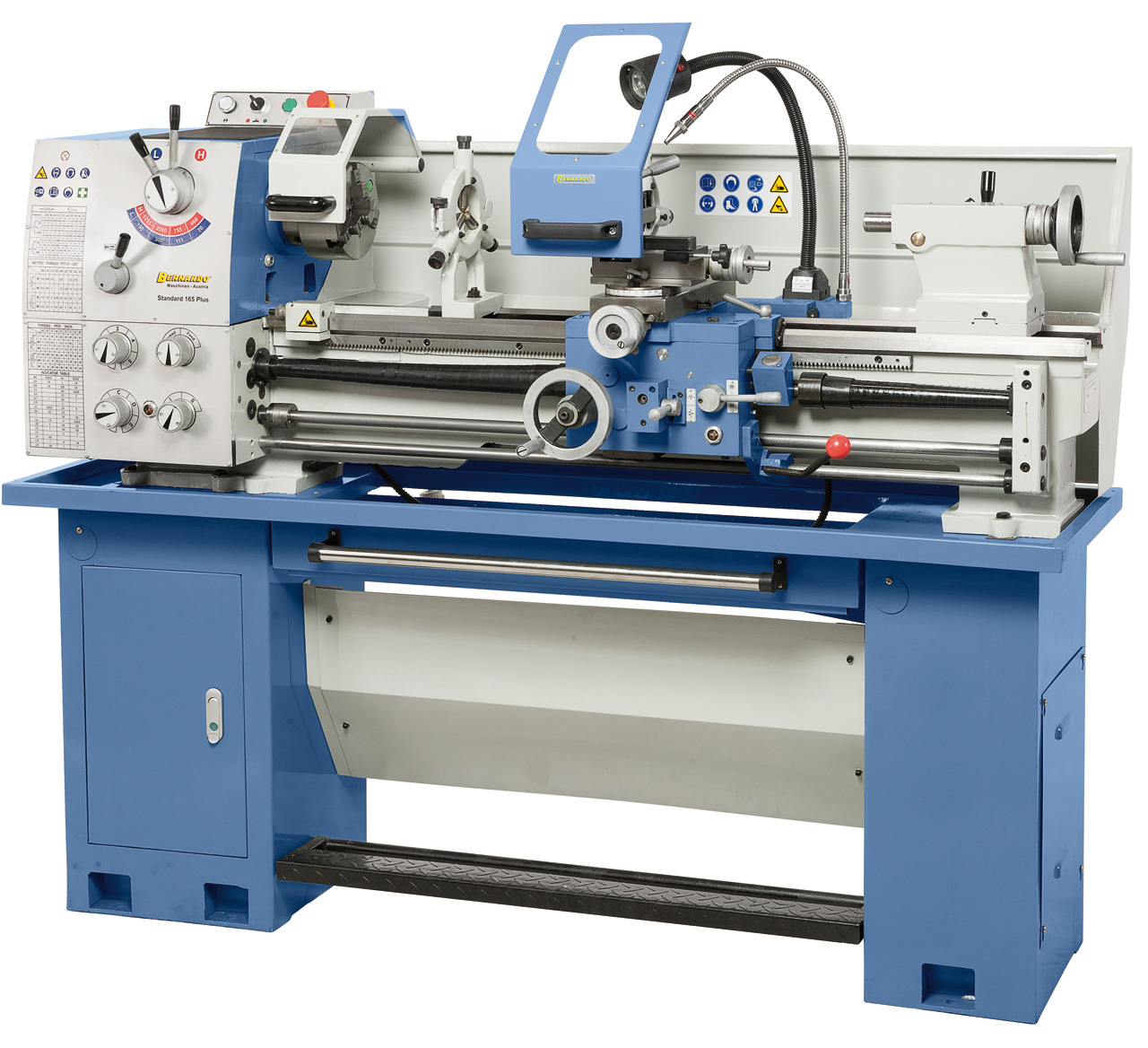

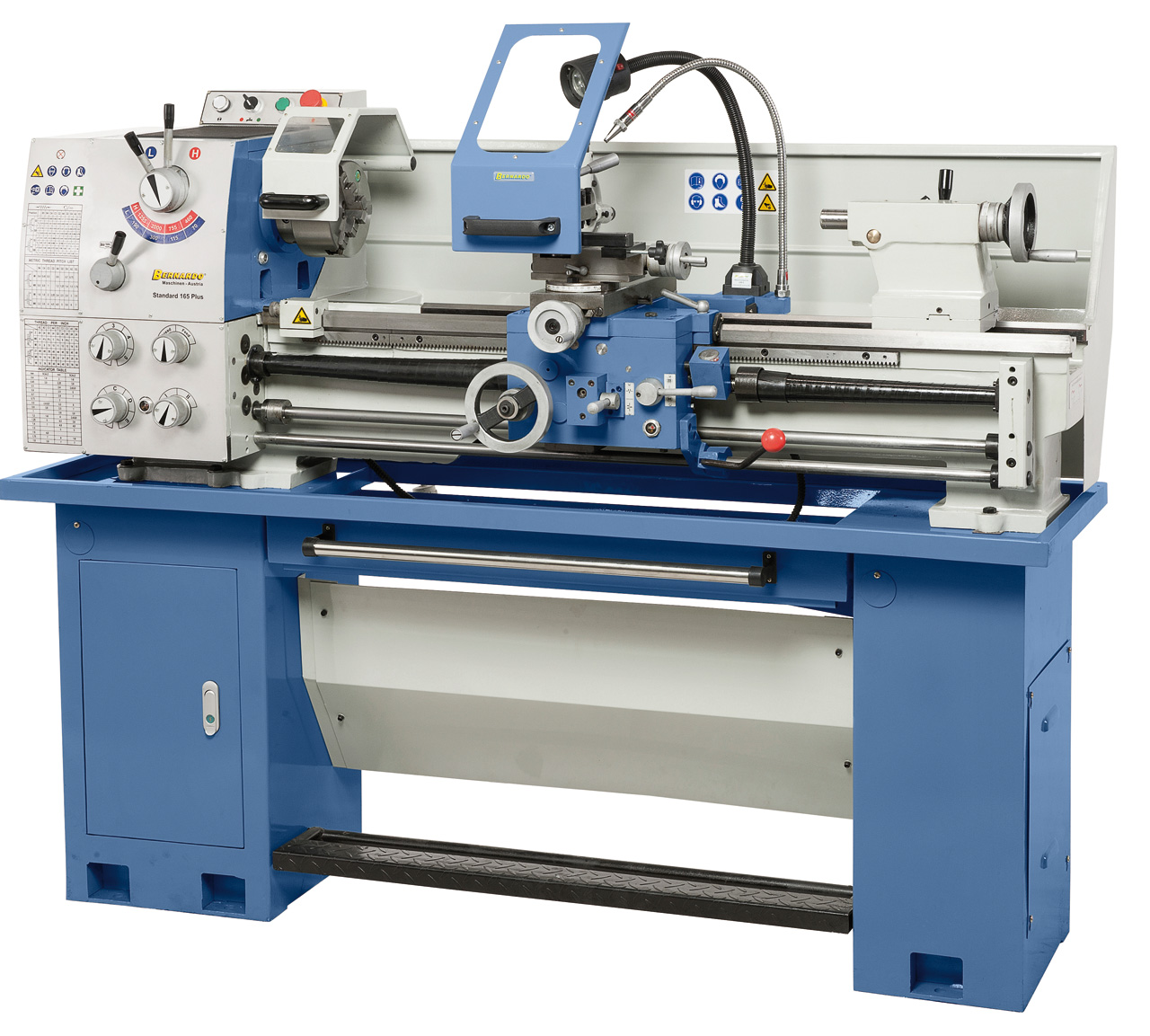

Leit- und Zugspindeldrehmaschine Standard 165 Plus *

Art.Nr.: 03-1258

Merkliste Vergleichsliste

Die Drehmaschine Standard 165 Plus ist eine Weiterentwicklung der bewährten 150er-Serie. Das Vorschubgetriebe wurde bedienerfreundlich überarbeitet und das Design des Getriebekopfes bekam ein modernes Gesicht. Für den anspruchsvollen Heimwerker bestens geeignet, wird diesem ein umfangreiches Standardzubehör und dadurch optimales Leistungspaket bei geringer Investition geboten.

5.568,00 €

inkl. 20% MWSt.

Verfügbarkeit

Nicht auf Lager

Produkteigenschaften

Vielseitige Einsatzmöglichkeiten: Ausbildungswerkstätten, Werkzeugbau, Reparaturbetriebe, …
Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
Sehr handliche Maschine mit Leit- und Zugspindel zum Gewindeschneiden bzw. für den automatischen Vorschub
Einhebelklemmung für Reitstock, verschiebbar zum Kegeldrehen
Die herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser
Spindellagerung mit 2 nachstellbaren Präzisionslagern
Gehärtete und geschliffene Zahnräder und Wellen
Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten

Produkt-Spezifikationen

Spitzenweite	1000 mm
Spitzenhöhe	175 mm
Umlaufdurchmesser über Bett	350 mm
Umlaufdurchmesser über Kröpfung*	450 mm
Umlaufdurchmesser über Planschlitten	190 mm
Bettbreite	180 mm
Spindelbohrung	40 mm
Spindelaufnahme	DIN 55029, D1-4
Drehzahlbereich	(8) 70 - 2000 U/min
Bereich Längsvorschübe	(40) 0,053 - 1,29 mm/U
Bereich Planvorschübe	(40) 0,013 - 0,31 mm/U
Metrische Gewinde	(32) 0,4 - 7 mm
Zollgewinde	(36) 4 - 60 Gg/1“
Pinolenweg	110 mm
Pinolenaufnahme	MK 3
Motor-Abgabeleistung S₁ 100%	1,5 kW (400 V)
Motor-Aufnahmeleistung S₆ 40%	2,2 kW (400 V)
Maschinenabmessung (B x T x H)	1730 x 700 x 1340 mm
Gewicht ca.	495 kg

* Bettlänge herausnehmbar: 220 mm

Lieferumfang

3-Backenfutter DK11-160 mm / D4
Planscheibe 200 mm / D4, nach DIN 55029
Feststehende Lünette – Durchlass diam. max. 60 mm
Mitlaufende Lünette – Durchlass diam. max. 60 mm
Aufspannscheibe 250 mm
Vierfachstahlhalter
Schutzeinrichtung bei Vierfachstahlhalter
Wellenfixiereinrichtung
Rutschkupplung
Mikrometerlängsanschlag
Kühlmitteleinrichtung
Ausziehbare Spänewanne
Motor mit Magnetbremse nach CE-Norm
Fußpedal mit Bremsfunktion nach CE
Spritzwand
Gewindeuhr
LED-Maschinenleuchte
Reduzierhülse

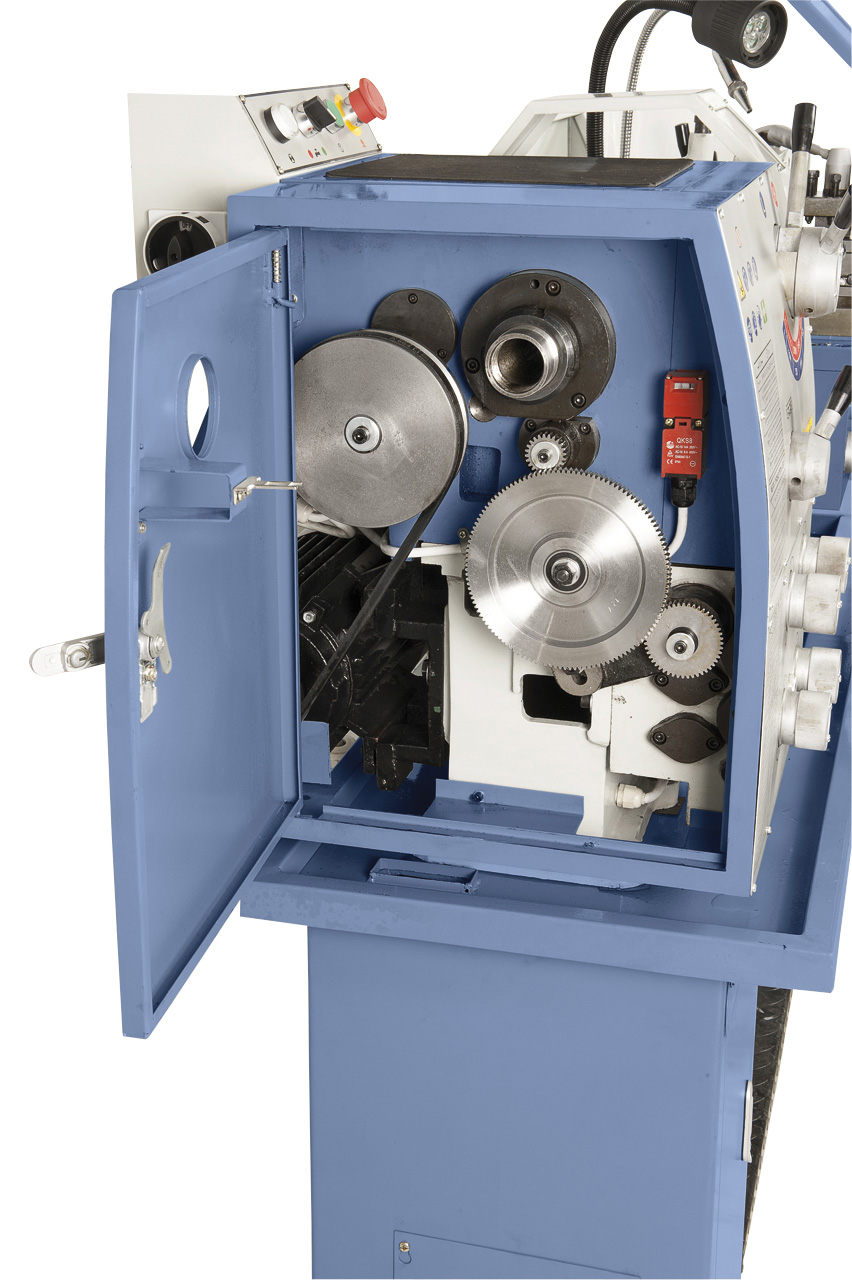

Wechselräder
2 Zentrierspitzen
Untergestell
Bedienwerkzeug
