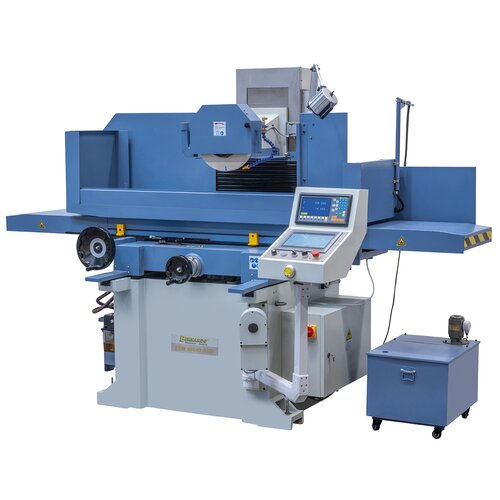

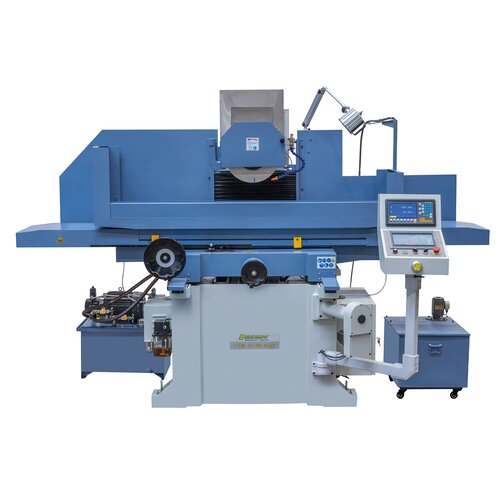

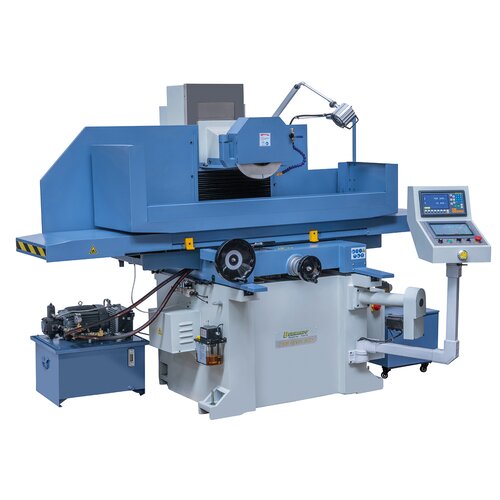

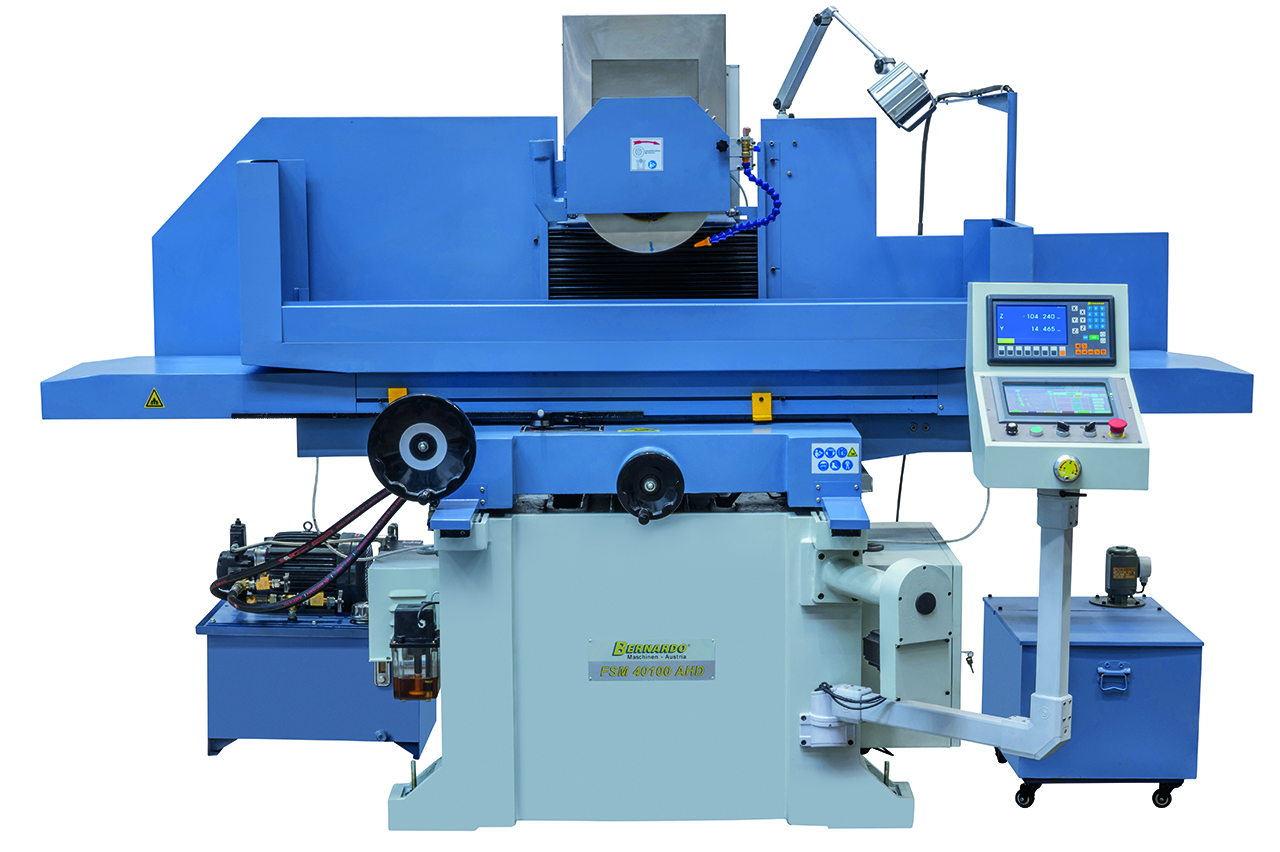

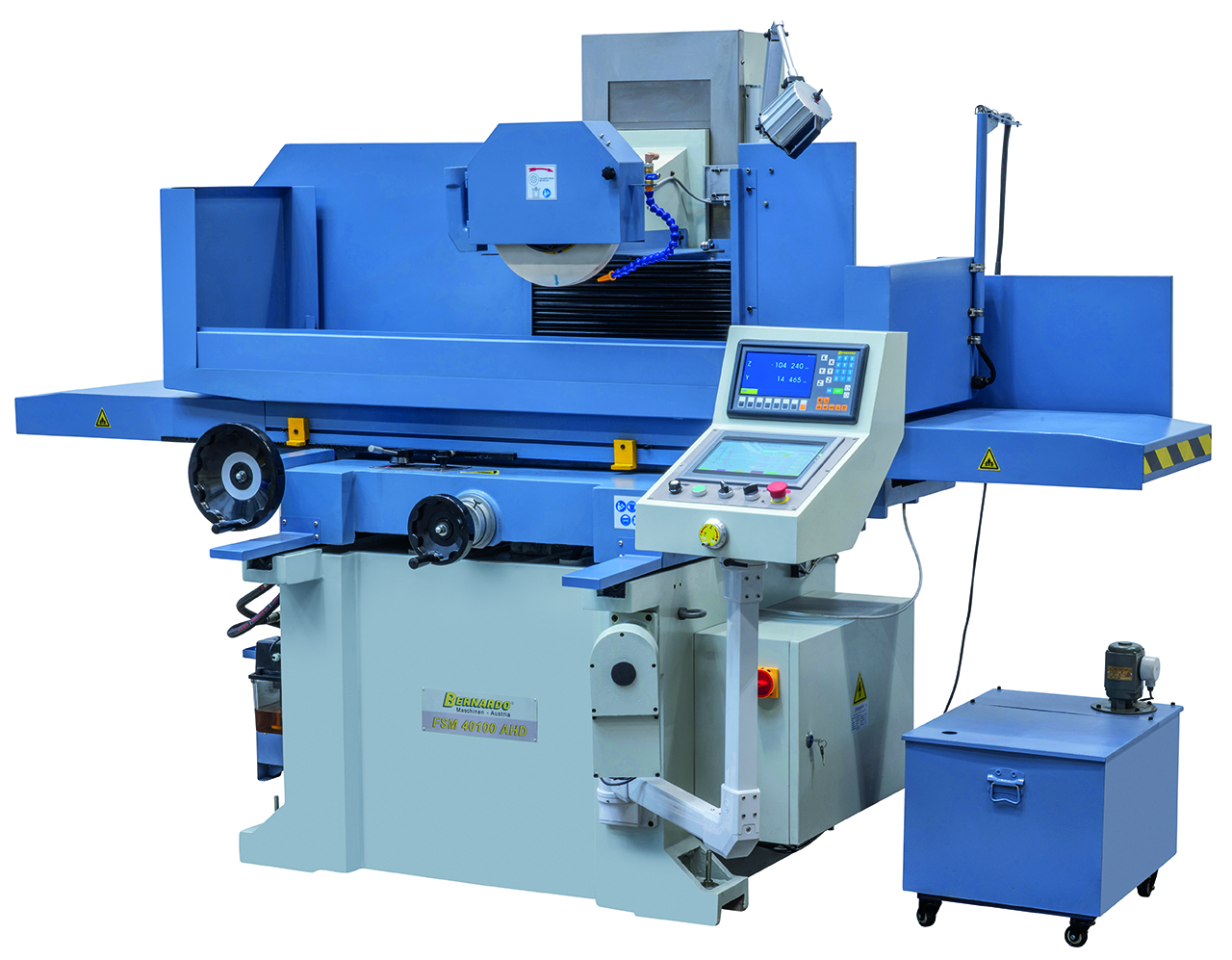

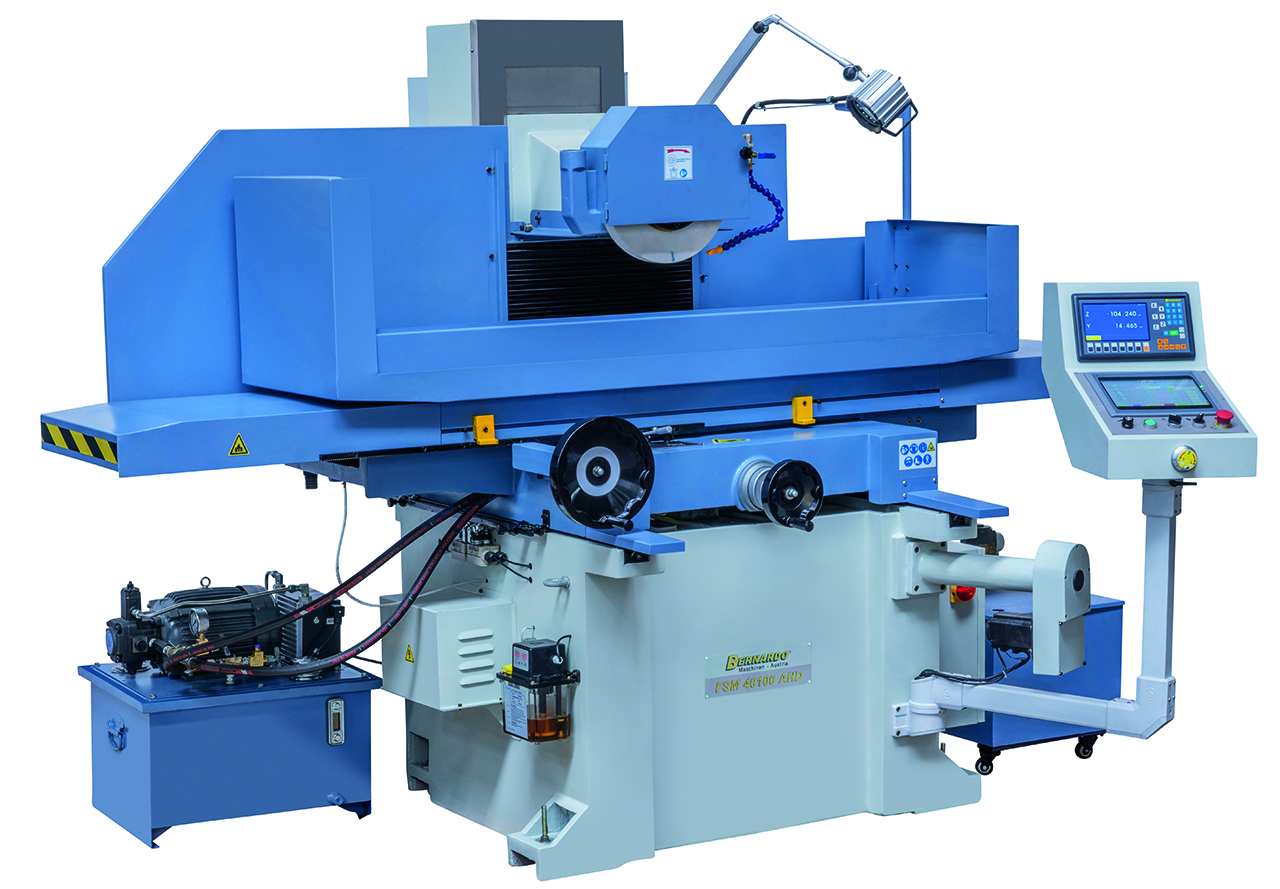

Flachschleifmaschine FSM 40100 AHD **
Art.Nr.: 05-1410Die massiv gebauten Flachschleifmaschine FSM 40100 AHD ist serienmäßig mit einer automatischen Vertikalzustellung ausgestattet. Durch die umfangreiche Serienausstattung wie z.B. computergesteuerte Vertikalzustellung, Magnetplatte mit Entmagnetisierungseinrichtung, Steuerung über Touchscreen sowie einem elektronischen Handrad bietet dieses Modell ein optimales Leistungspaket für den Anwender.
26.400,00 €
Verfügbarkeit
Produkteigenschaften
- Geringer Slip-Stick-Effekt durch kunststoffbeschichtete Gegenführungen in x- und y-Achse
- Tischlängsführung V-Flach, Tischquerführung Doppel-V
- Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
- Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen

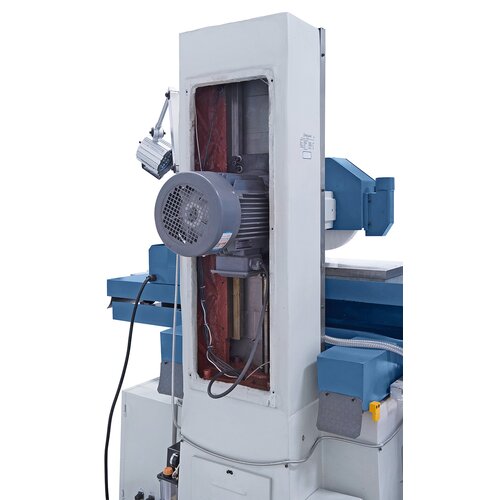

- Digital gesteuerter automatischer Vertikalvorschub mit Servomotor

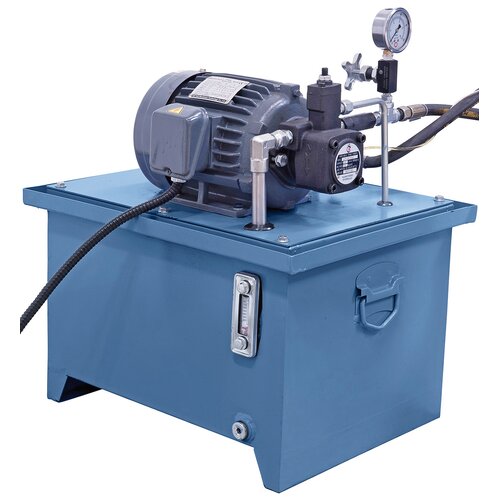

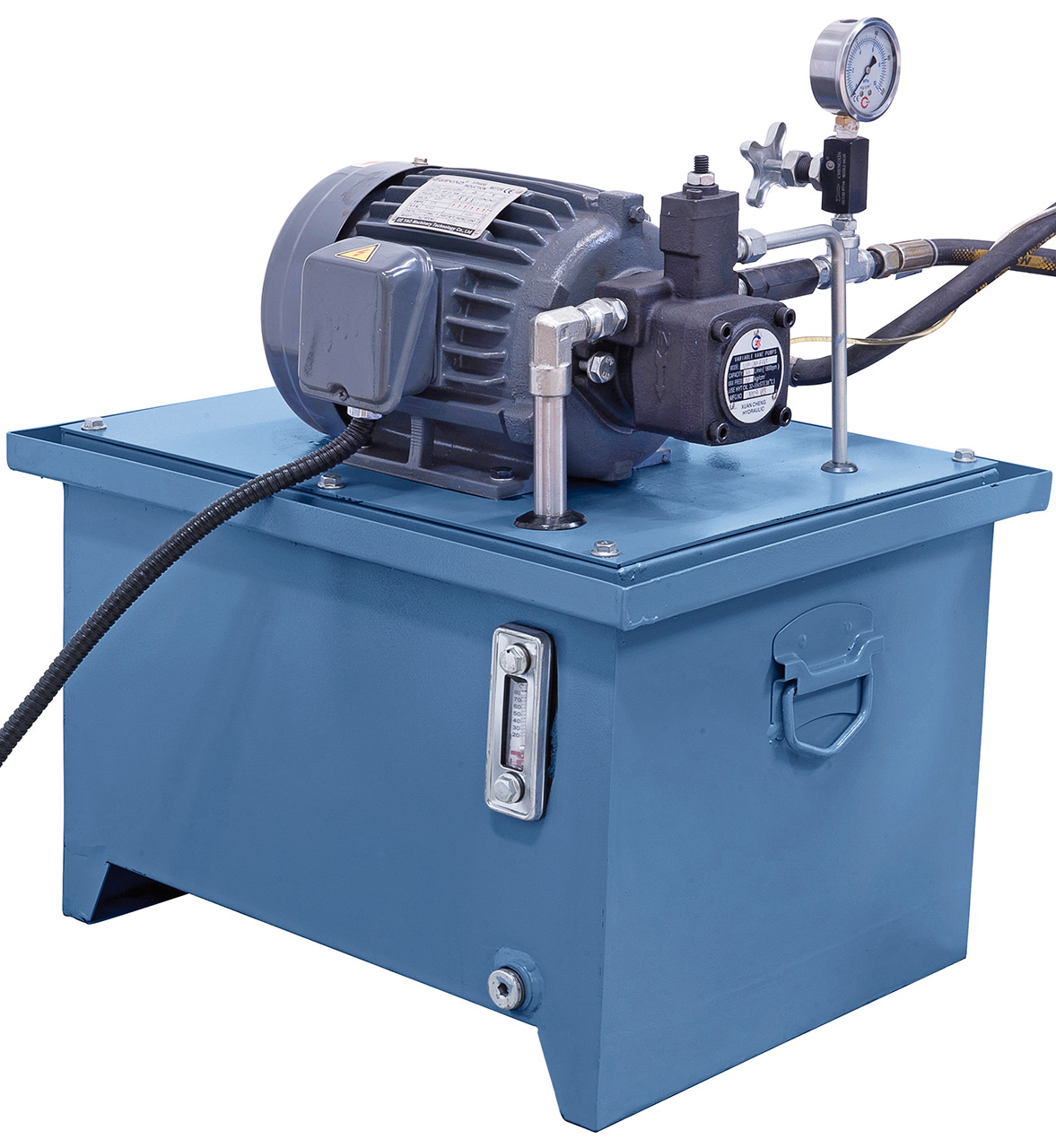

- Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
- Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende
- Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
Produkt-Spezifikationen
|
Tischaufspannfläche |
400 x 1000 mm |
|
T-Nuten Anzahl / Breite |
1 / 14 mm |
|
Elektro-Magnetspannplatte |
400 x 930 mm |
|
Max. Verfahrweg, längs |
950 mm |
|
Max. Verfahrweg, quer |
420 mm |
|
Abstand Spindelmitte / Tisch max. |
470 mm |
|
Max. Werkstückgewicht* |
500 kg |
|

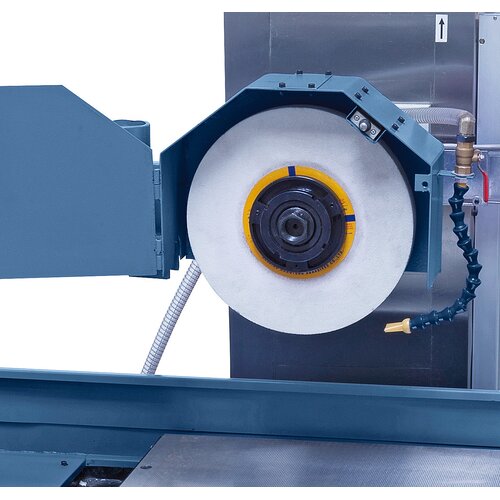

Schleifscheibe |
350 x 40 x 127 mm |
|
Tischgeschwindigkeit, hydraulisch |
2 - 18 m/min |
|
Querverstellung |
|
|
Automatische Zustellung, quer |
0,5 – 10 mm/Hub |
|
Eilgang, quer |
990 mm/min |
|
Zustellung quer pro Handradumdrehung |
4 mm/U |
|
Skalenteilung am Handrad |
0,02 mm |
|
Vertikalzustellung |
|
|
Automatische Zustellung, vertikal |
0,01 / 0,1 mm |
|
Eilgang, vertikal |
360 mm/min |
|
Zustellung vertikal pro Handradumdrehung |
2 mm/U |
|
Skalenteilung am Handrad |
0,01 mm |
|

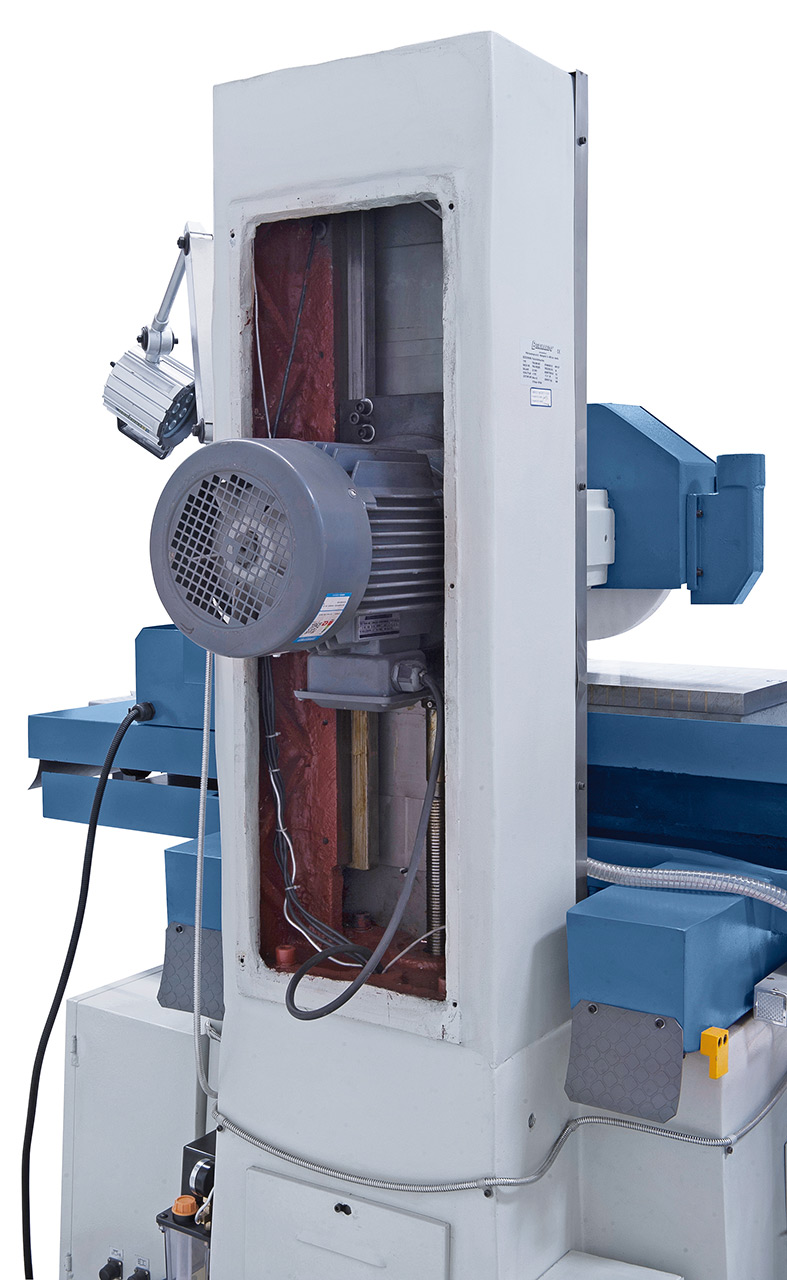

Schleifspindelmotor |
5,5 kW |
|
Spindeldrehzahl |
1440 U/min |
|
Hydraulikpumpenmotor |
1,5 kW |
|
Vertikalvorschubmotor |
0,75 kW |
|
Länge |
3450 mm |
|
Tiefe |
2350 mm |
|
Höhe |
2000 mm |
|
Gewicht ca. |
2700 kg |
* mit Magnetspannplatte
Lieferumfang

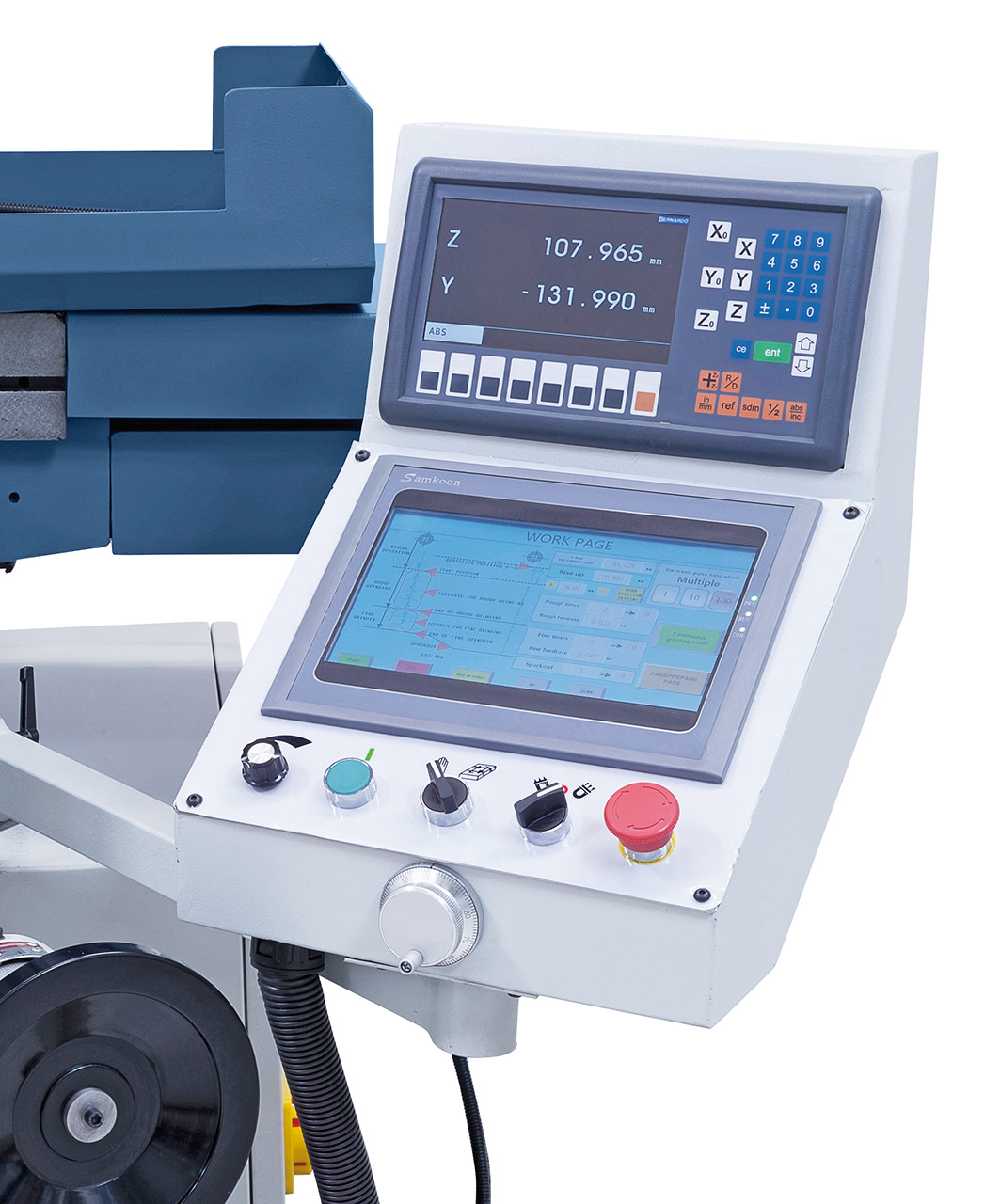

- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display

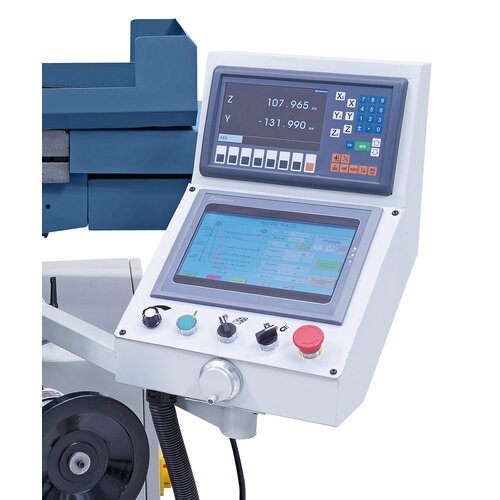

- Steuerung mit Touch-Bedienung
- Elektronisches Handrad

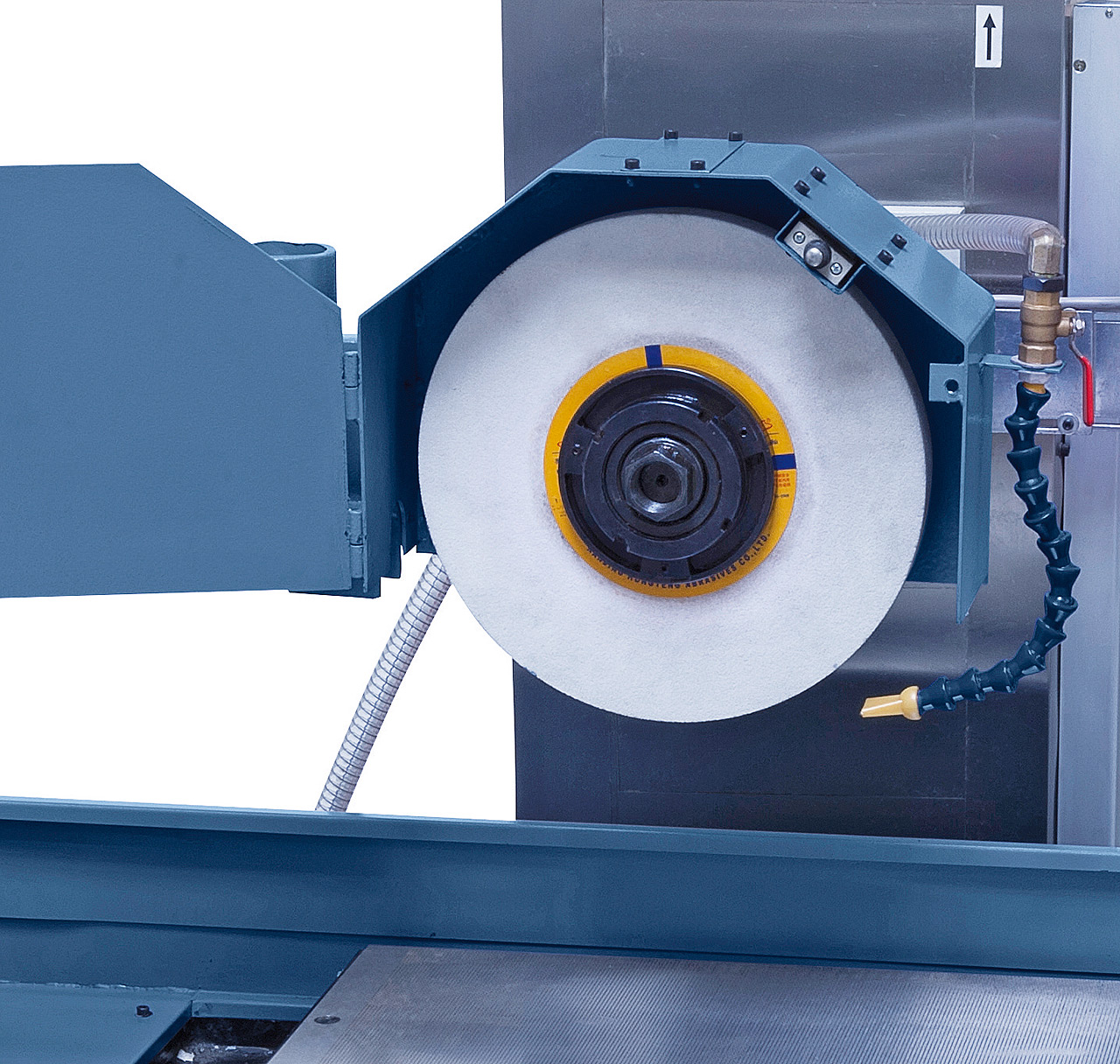

- Schleifscheibe
- Scheibenflansch
- LED-Arbeitsleuchte
- Elektro-Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen
- Entmagnetisierungseinrichtung
- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe

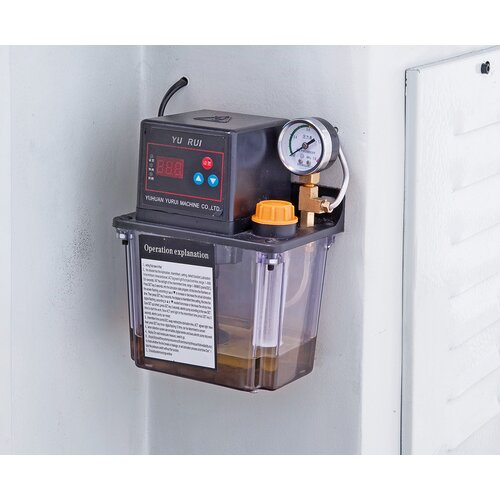

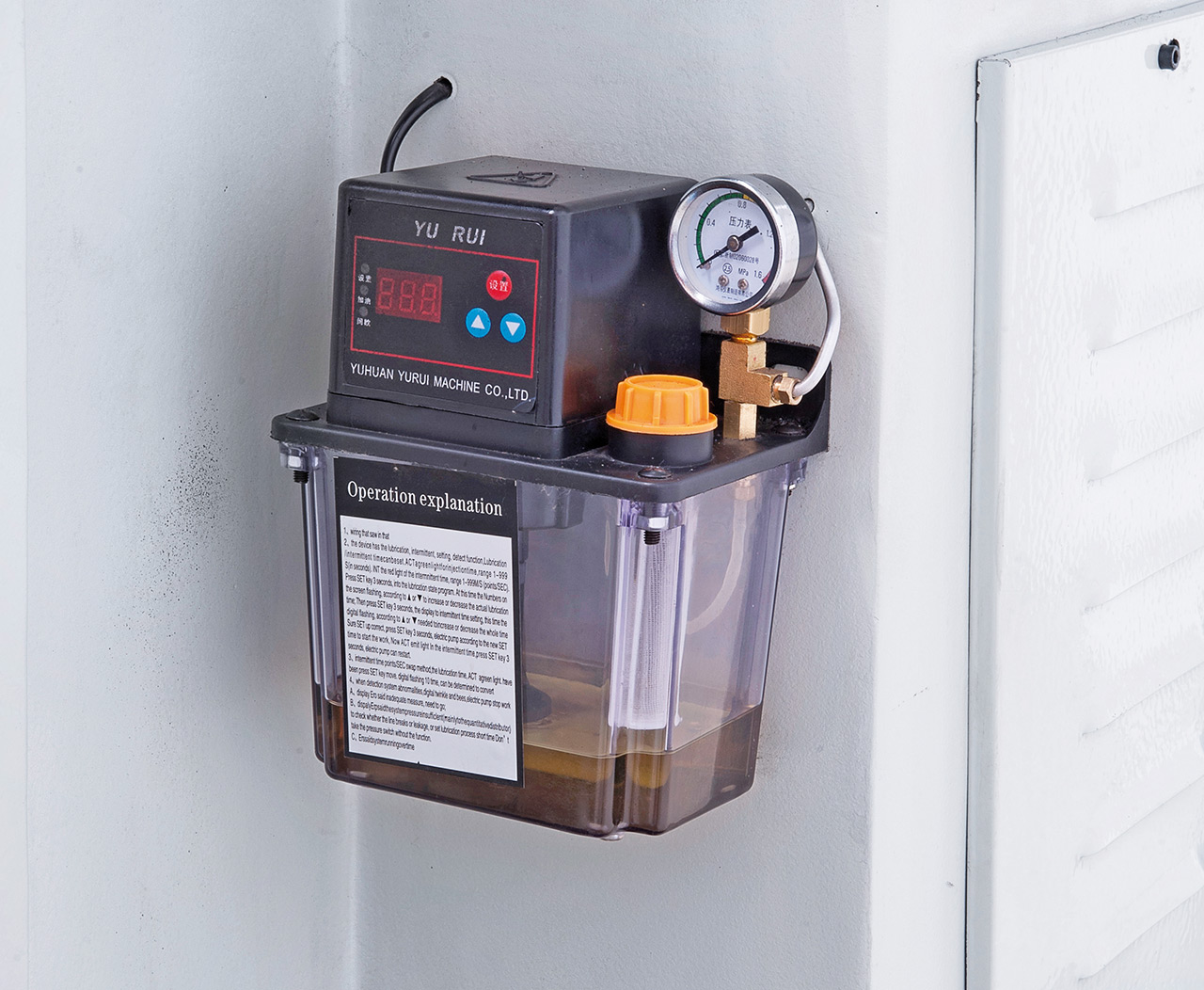

- Zentralschmierung
- Bedienwerkzeug
