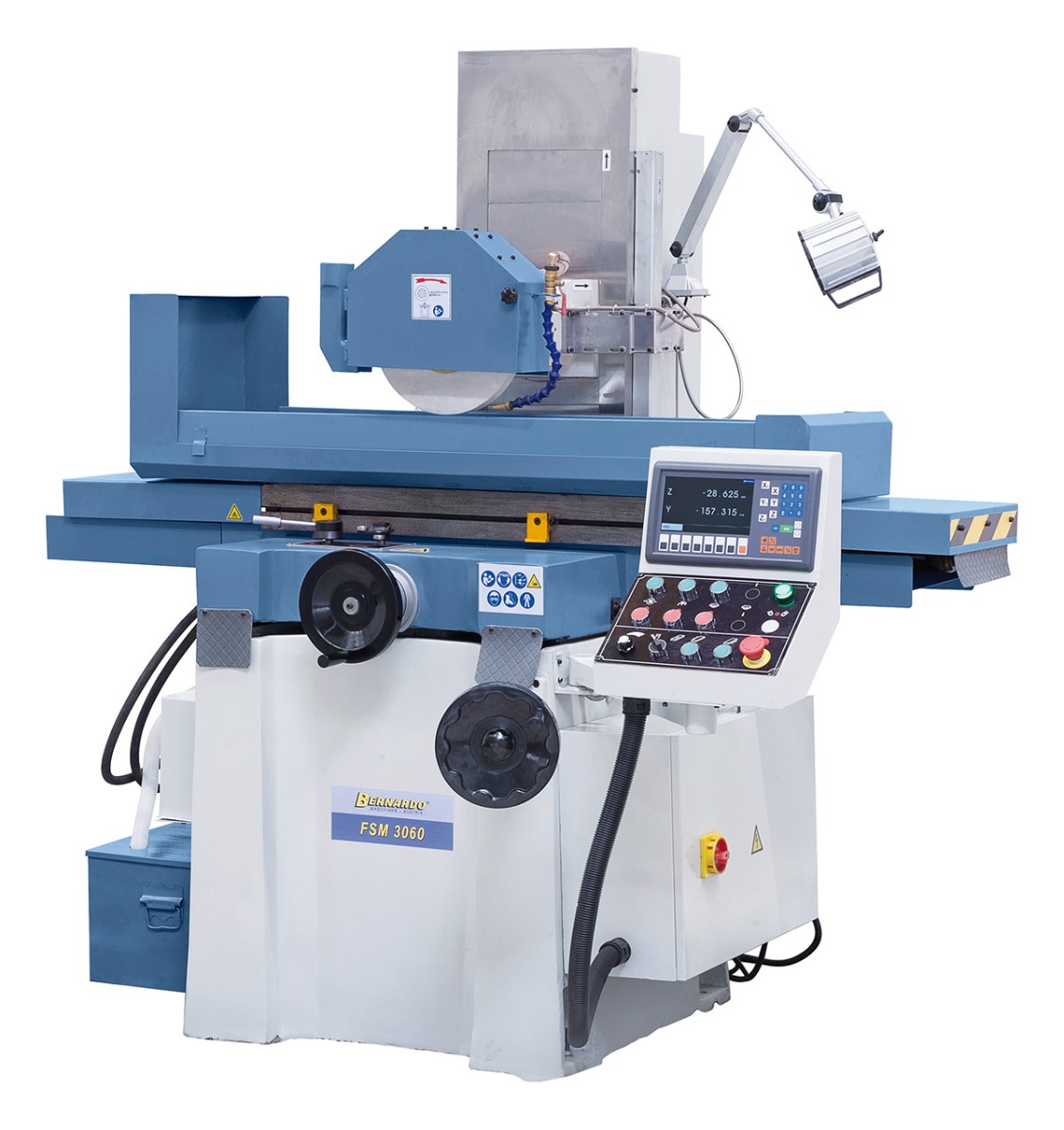

Flachschleifmaschine FSM 3060 **
Art.Nr.: 05-1407Die Flachschleifmaschine FSM 3060 überzeugt durch ihre robuste Bauweise. Alle Hauptbaugruppen wie Ständer, Sockel und Schlitten sind aus hochwertigem Guss hergestellt. Durch das umfangreiche Standardzubehör bietet dieses Modell ein optimales Leistungspaket für den Werkzeug- und Formenbau.
20.664,00 €
inkl. 20% MWSt.Verfügbarkeit
Produkteigenschaften
- Geringer Slip-Stick-Effekt durch kunststoffbeschichtete Gegenführungen in x- und y-Achse
- Tischlängsführung V-Flach, Tischquerführung Doppel-V
- Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel

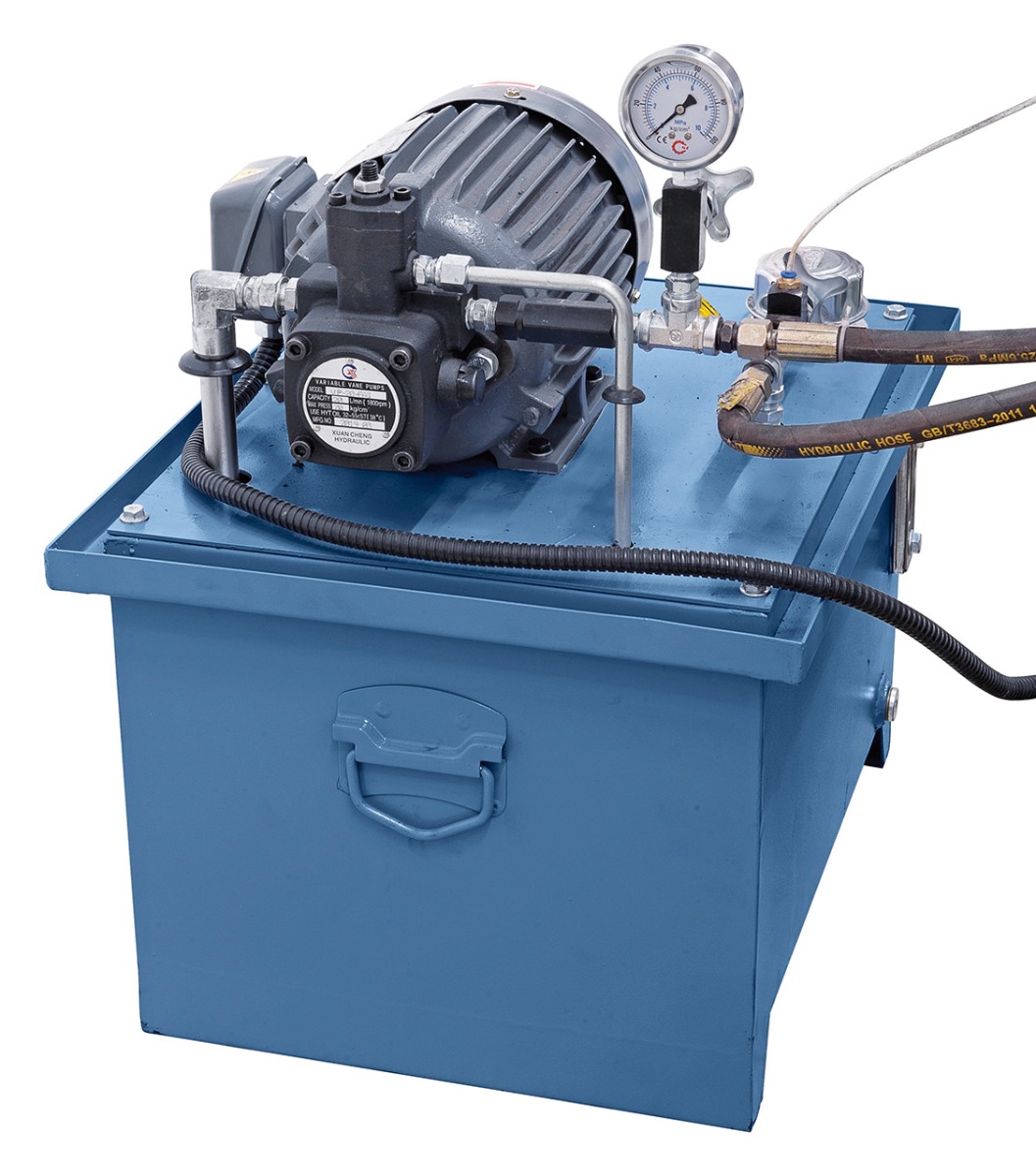

- Separate Hydraulikeinheit mit Wärmetauscher, vermeidet Vibrationen und thermische Belastung
- Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
- Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung

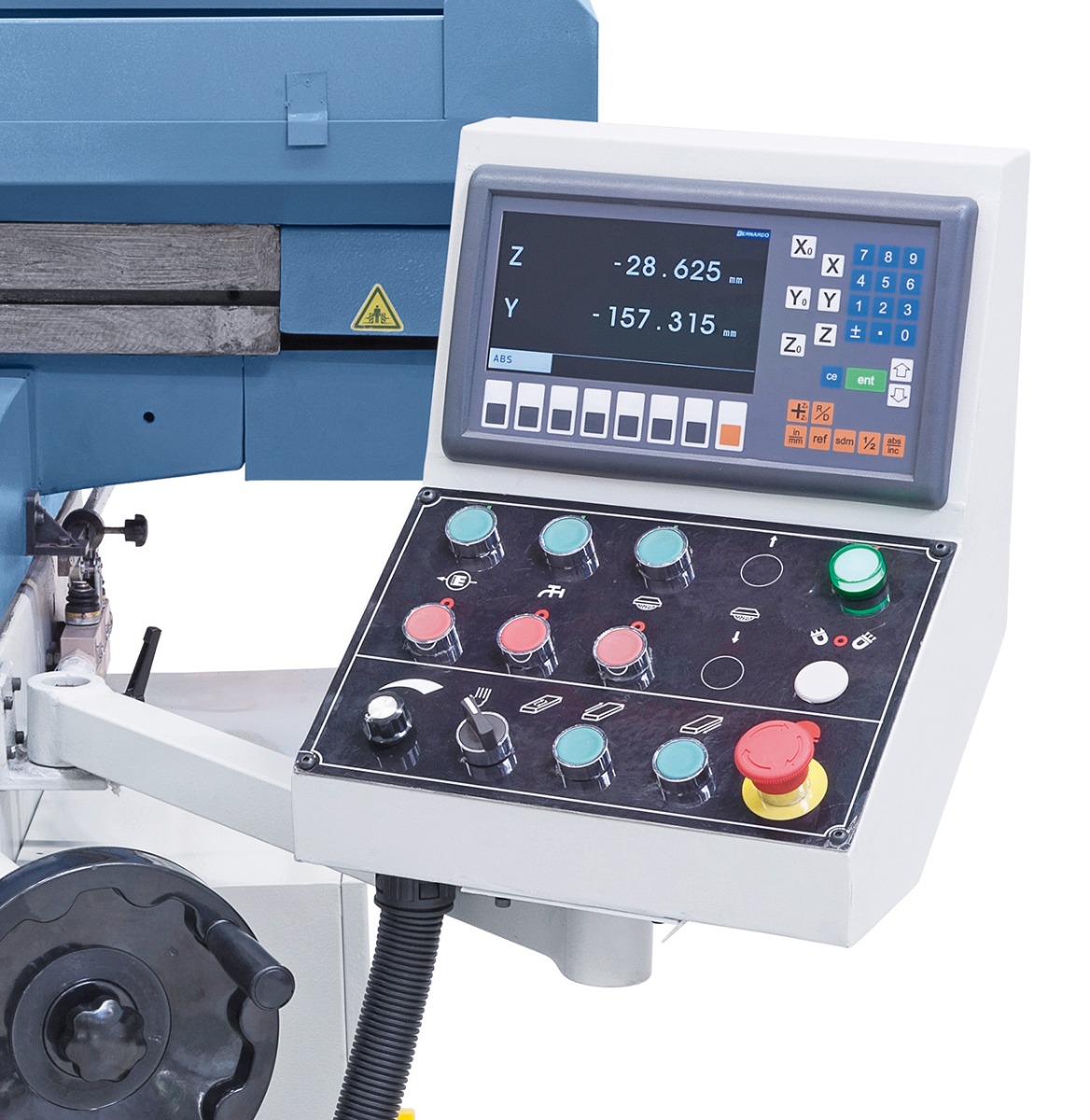

- Komplettausstattung: 2-Achs-Digitalanzeige, Permanent-Magnetspannplatte, uvm.
- Zentralschmierung für alle Führungsbahnen
Produkt-Spezifikationen
|
Tischaufspannfläche |
300 x 700 mm |
|
T-Nuten Anzahl / Breite |
1 / 14 mm |
|
Permanent-Magnetspannplatte |
300 x 600 mm |
|
Max. Verfahrweg, längs |
640 mm |
|
Max. Verfahrweg, quer |
320 mm |
|
Abstand Spindelmitte / Tisch max. |
520 mm |
|
Max. Werkstückgewicht* |
200 kg |
|
Schleifscheibe |
300 x 30 x 75 mm |
|
Tischgeschwindigkeit, hydraulisch |
3 – 20 m/min |
|
Querverstellung |
|
|
Zustellung quer pro Handradumdrehung |
4 mm/U |
|
Skalenteilung am Handrad |
0,02 mm |
|
Vertikalzustellung |
|
|
Zustellung vertikal pro Handradumdrehung |
2 mm/U |
|
Skalenteilung am Handrad |
0,01 mm |
|
Schleifspindelmotor |
4,0 kW |
|
Spindeldrehzahl |
1440 U/min |
|
Hydraulikpumpenmotor |
1,5 kW |
|
Länge |
2000 mm |
|
Tiefe |
1650 mm |
|
Höhe |
1850 mm |
|
Gewicht ca. |
1330 kg |
* mit Magnetspannplatte
Lieferumfang
- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Schleifscheibe
- Scheibenflansch
- LED-Arbeitsleuchte
- Permanent-Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen
- Entmagnetisierungseinrichtung

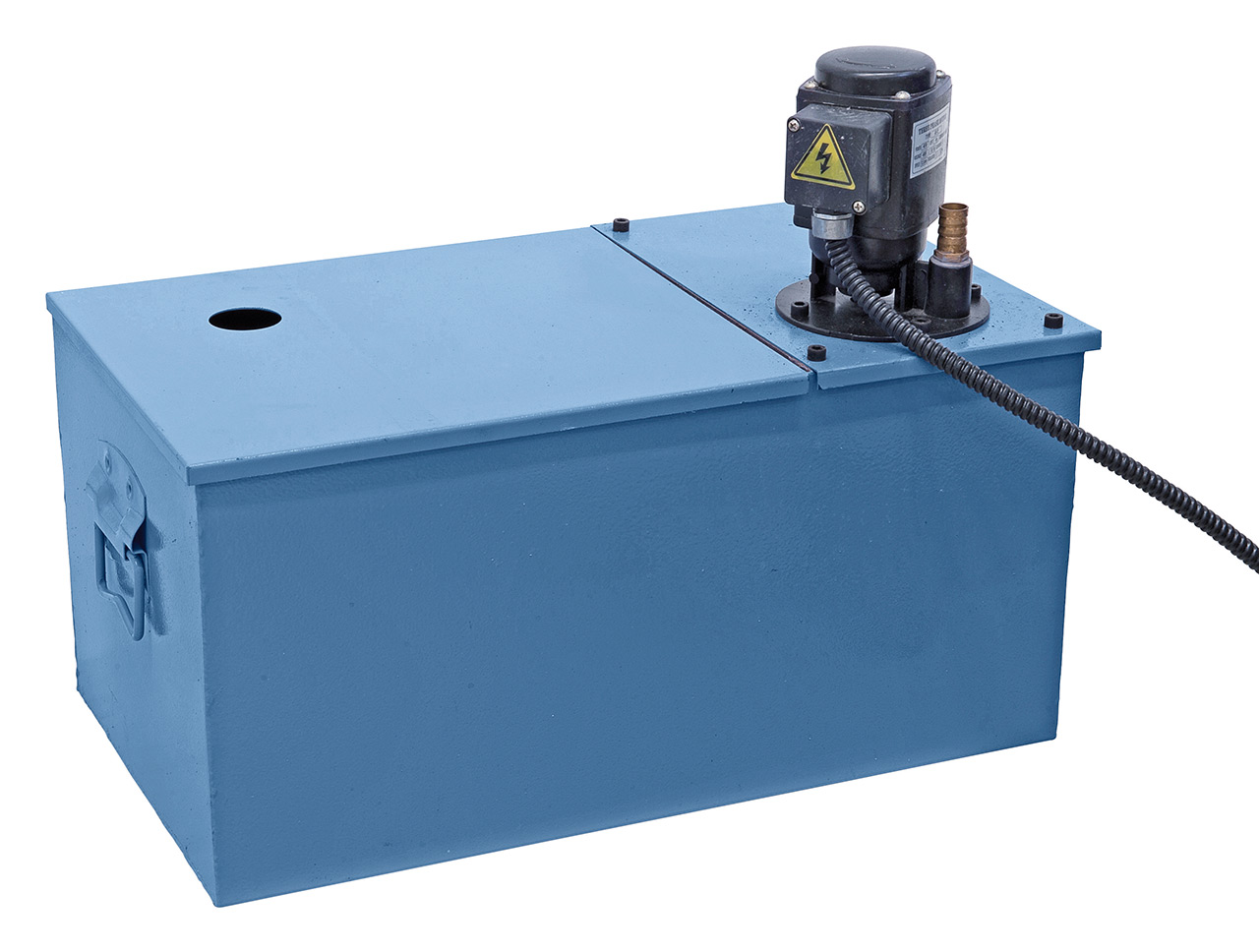

- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe
- Zentralschmierung
- Bedienwerkzeug
