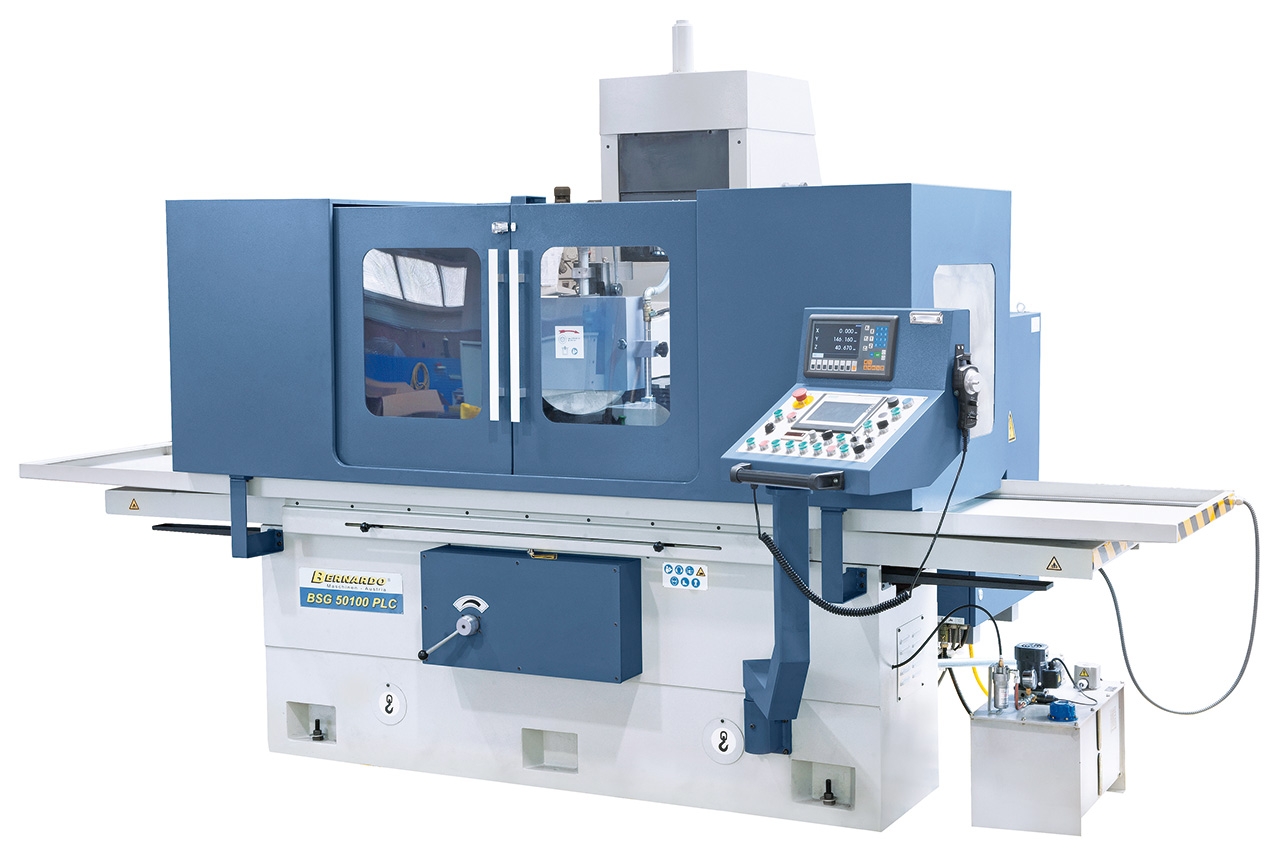

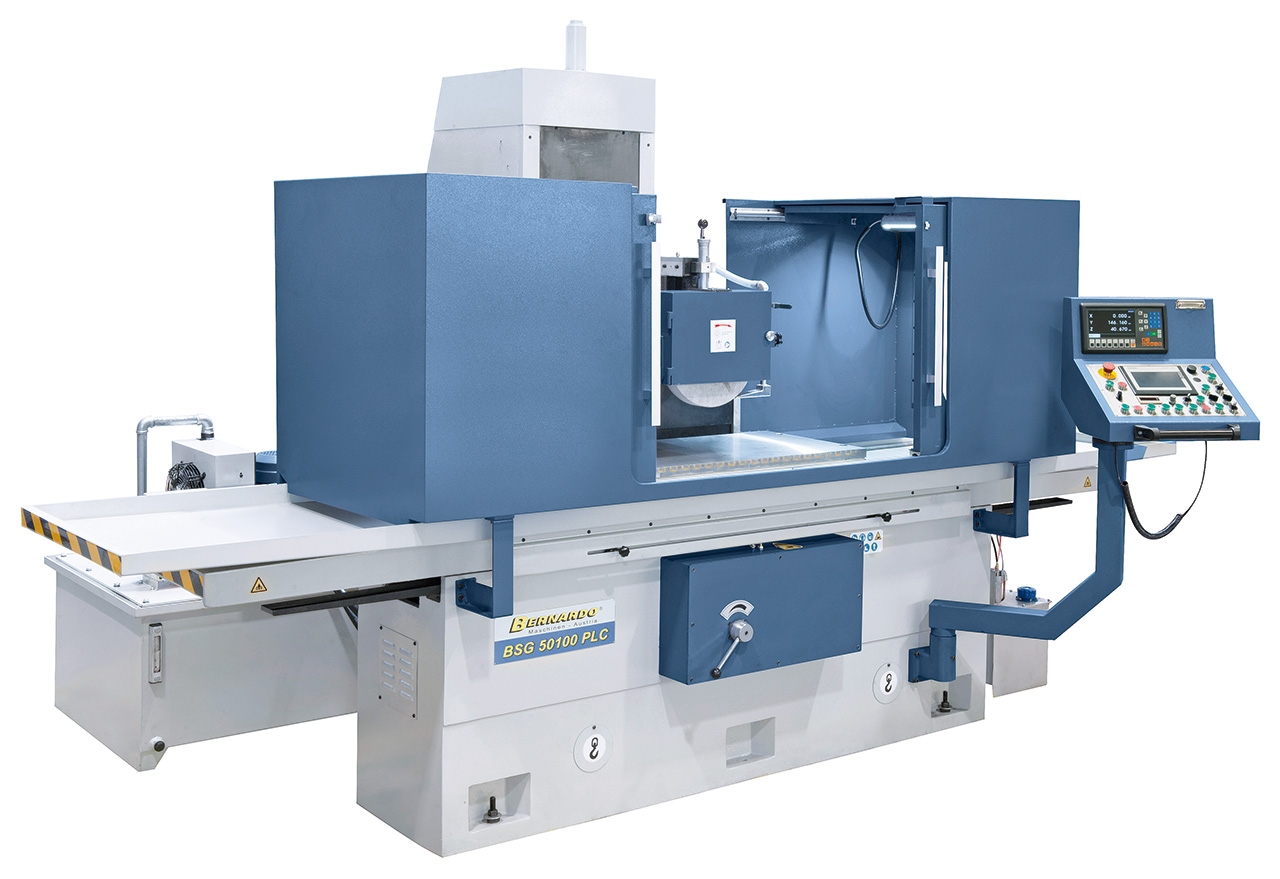

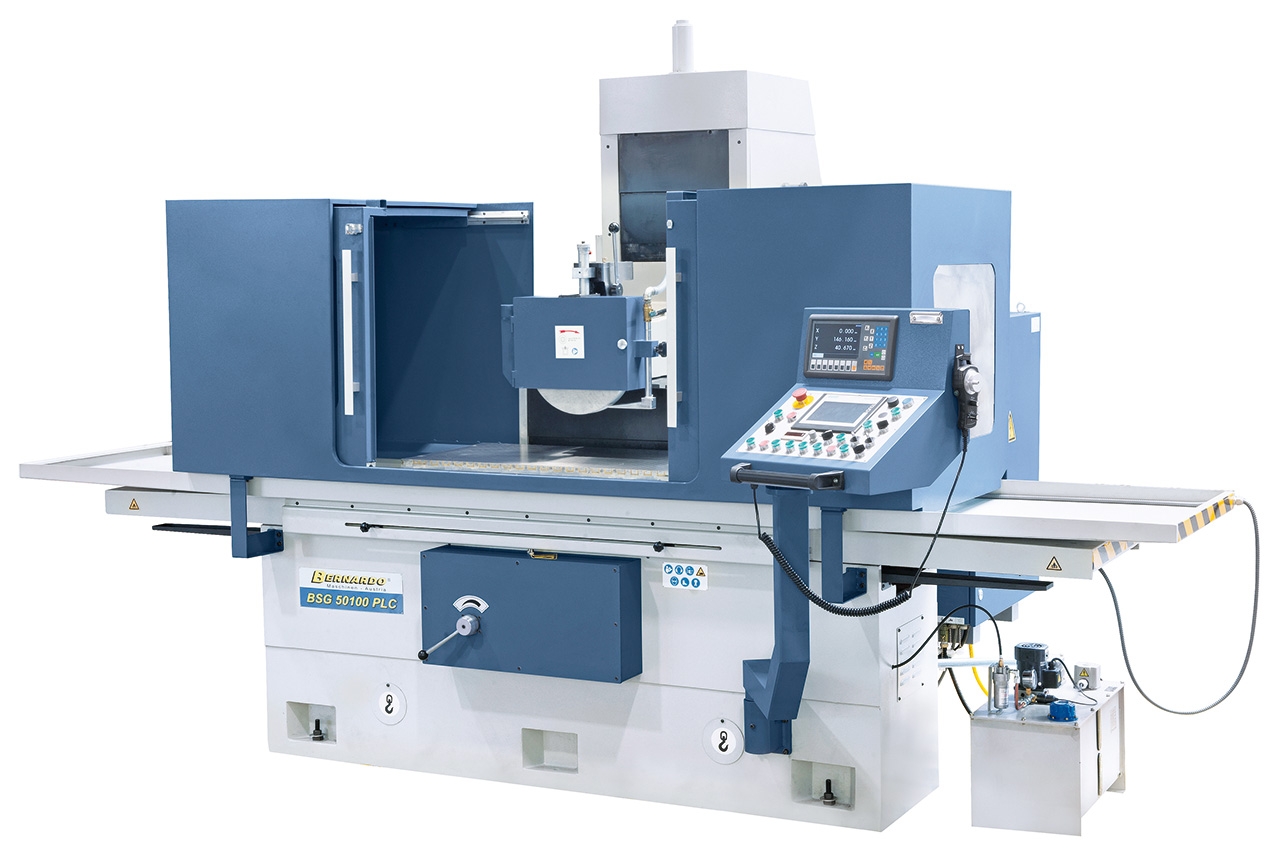

Flachschleifmaschine BSG 50160 PLC mit 2-Achsen-Digitalanzeige ES-12 H **

Art.Nr.: 05-1452XL

Merkliste Vergleichsliste

Diese Modelle eignen sich für die Bearbeitung von Werk- stücken bis 900 kg und einer Schleiffläche bis 1700 x 560 mm. Durch die umfangreiche Serienausstattung wie z.B.: Computergesteuerte Vertikal- zustellung, Parallelabziehvorrichtung mit Mikrometer- verstellung, Magnetplatte mit Entmagnetisierungs- einrichtung sowie der 2-Achs-Digitalanzeige bieten diese Modelle ein optimales Leistungspaket für den Anwender.

64.140,00 €

inkl. 20% MWSt.

Verfügbarkeit

Nicht auf Lager

Produkteigenschaften

Gehärtete und geschliffene Tischführungsbahnen längs und quer, Turcite-B beschichtete Gegenführungen für hohe Verschleißfestigkeit und geringe Reibung
Tischlängs- bzw. querbewegung erfolgt über eine V-Flachführung
Computergesteuerte Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende in Ausgangsstellung
Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
Spannungsfrei geglühter Maschinengrundkörper gewährleistet hohe Genauigkeit
Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen

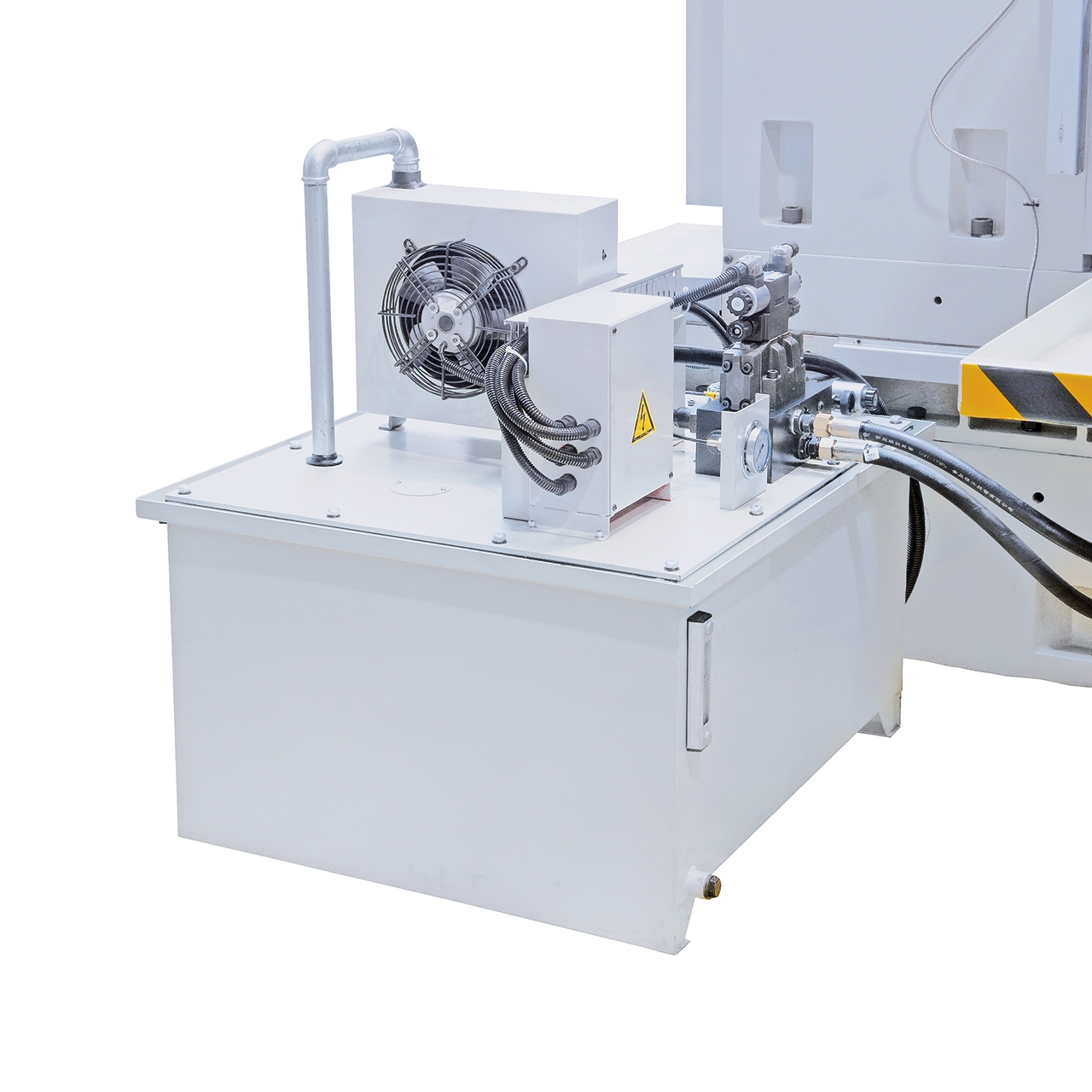

Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung

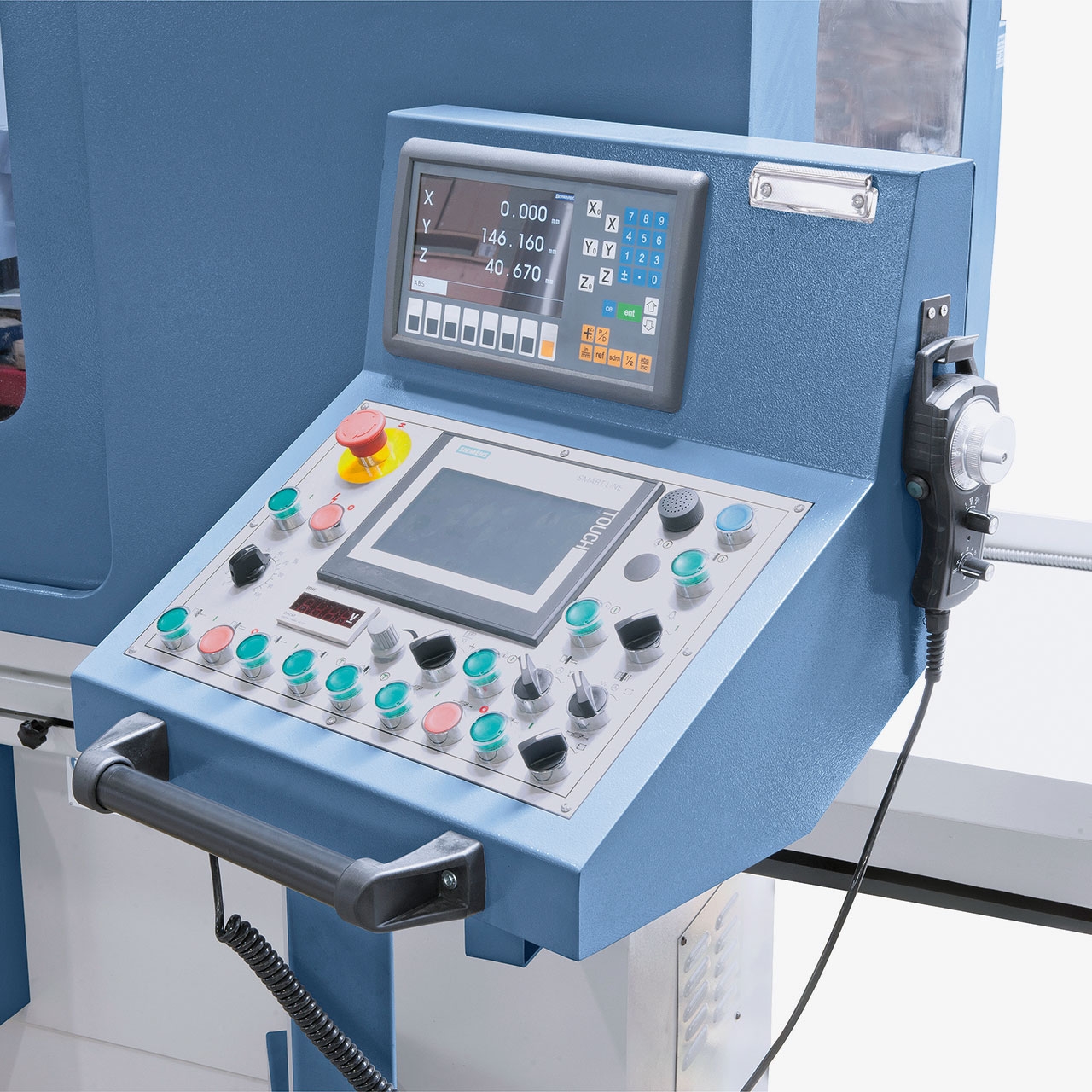

Inklusive Siemens PLC-Steuerung zum Programmieren einfacher Schleifzyklen per Touchscreen

Produkt-Spezifikationen

Tischaufspannfläche	500 x 1600 mm
T-Nuten Anzahl / Breite	3 / 18 mm
Elektro-Magnetspannplatte	500 x 800 mm (2 Stk.)
Max. Verfahrweg, längs	1700 mm
Max. Verfahrweg, quer	560 mm
Abstand Spindelmitte / Tisch max.	600 mm
Max. Werkstückgewicht*	900 kg

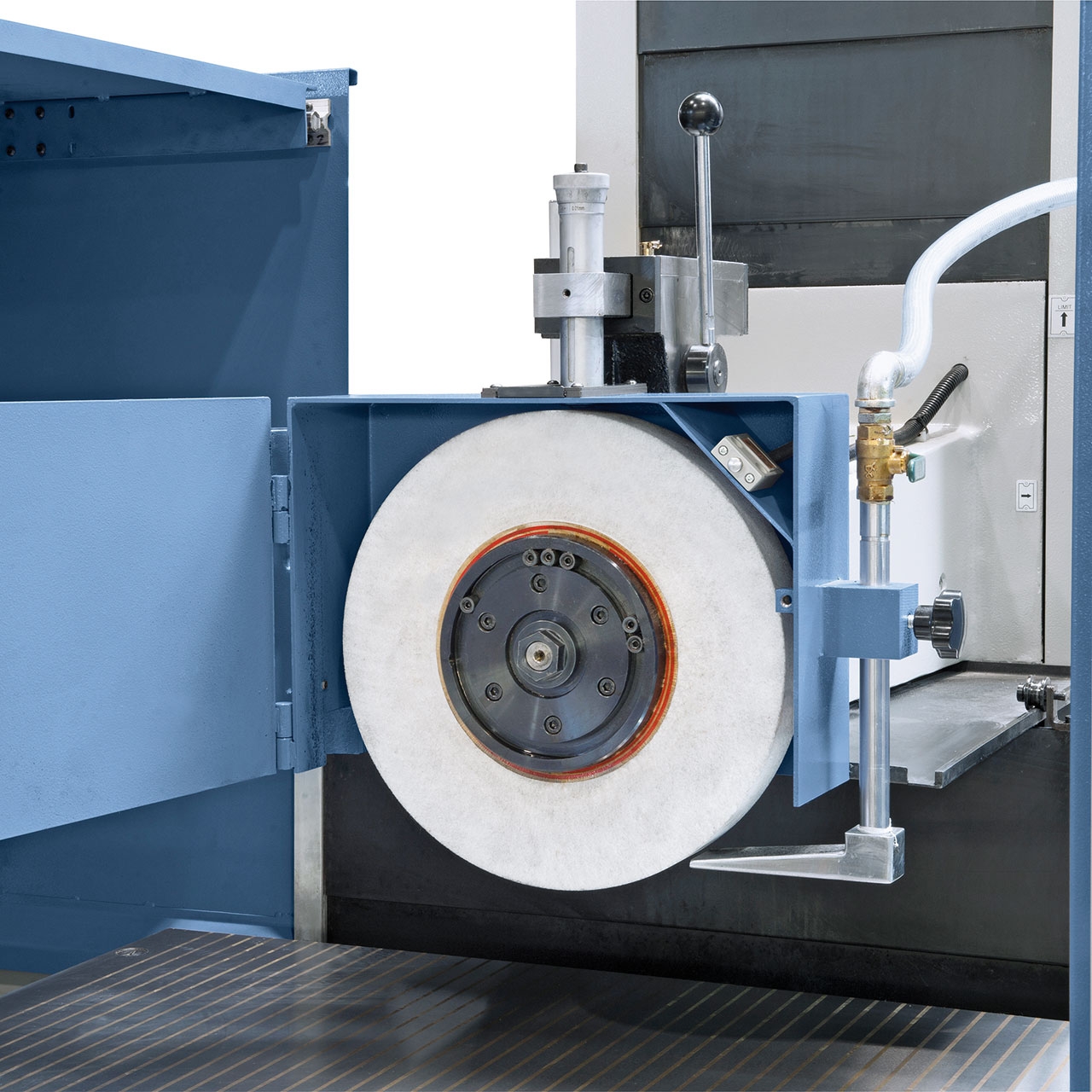

Schleifscheibe	350 x 50 x 127 mm
Tischgeschwindigkeit, hydraulisch	5 - 25 m/min
Querverstellung
Automatische Zustellung, quer	0,5 - 30 mm/Hub
Eilgang, quer	50 - 600 m/min
Vertikalzustellung
Automatische Zustellung, vertikal	0,005 / 0,01 / 0,015 /
	0,02 / 0,03 / 0,04 mm
Eilgang, vertikal	50 - 500 mm/min
Schleifspindelmotor	7,5 kW
Spindeldrehzahl	1450 U/min
Hydraulikpumpenmotor	3,0 kW
Gesamt-Anschlusswert	13,2 kW
Länge	5640 mm
Tiefe	2250 mm
Höhe	2500 mm
Gewicht ca.	6000 kg
