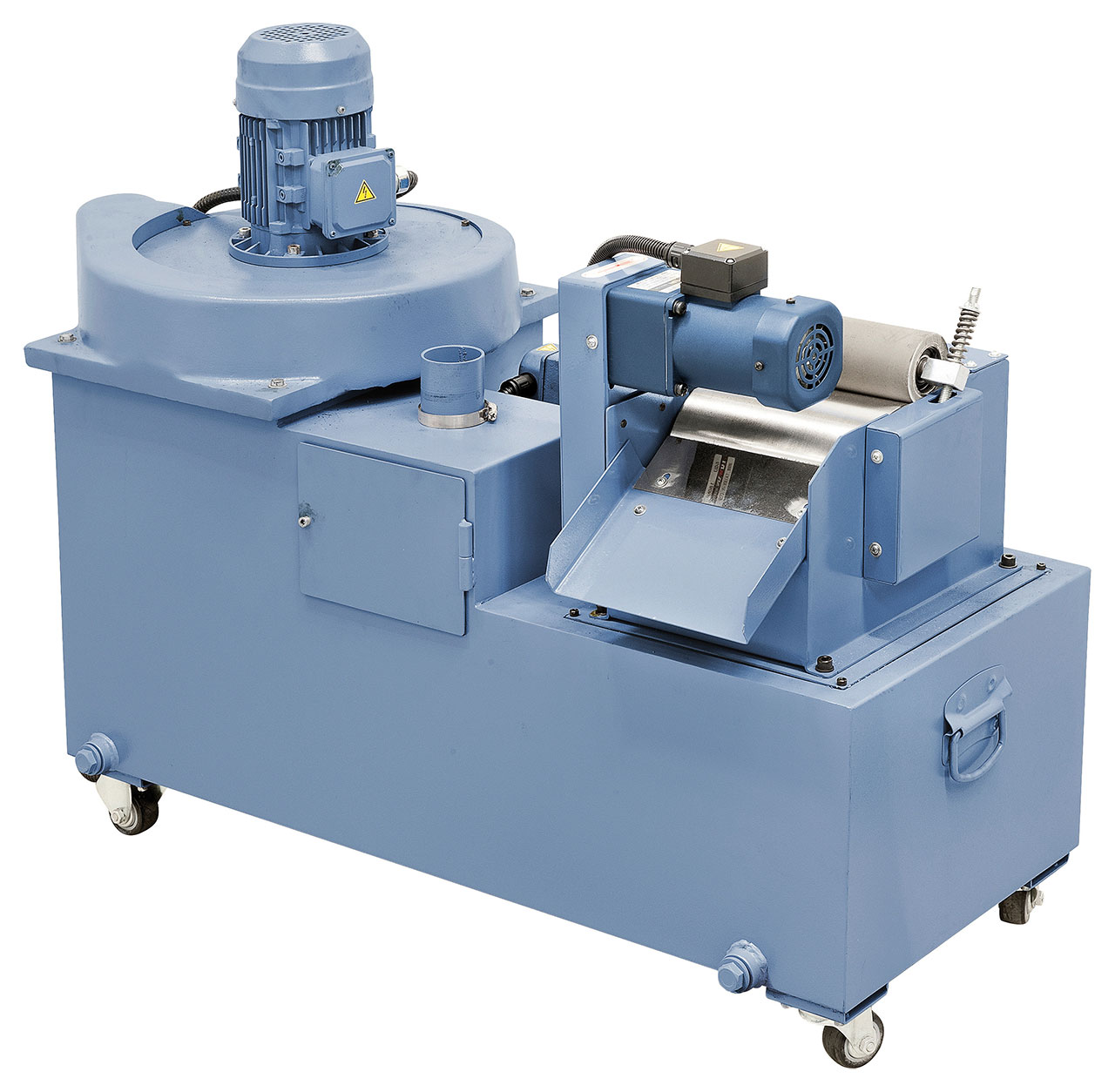

Kühlmitteleinrichtung mit Absaugung und Magnetseparator optional erhältlich.

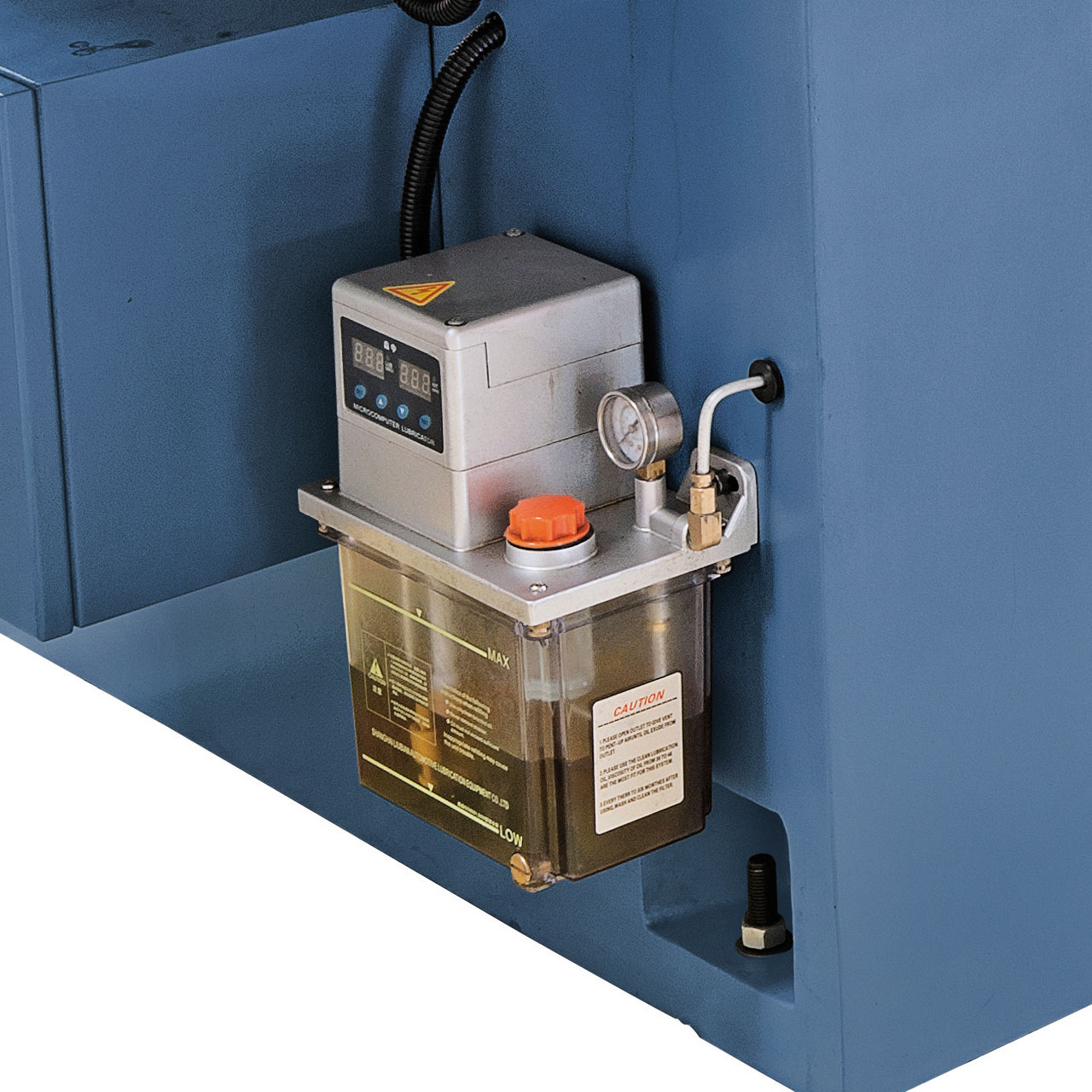

Alle Führungsbahnen und Spindeln werden automatisch geschmiert

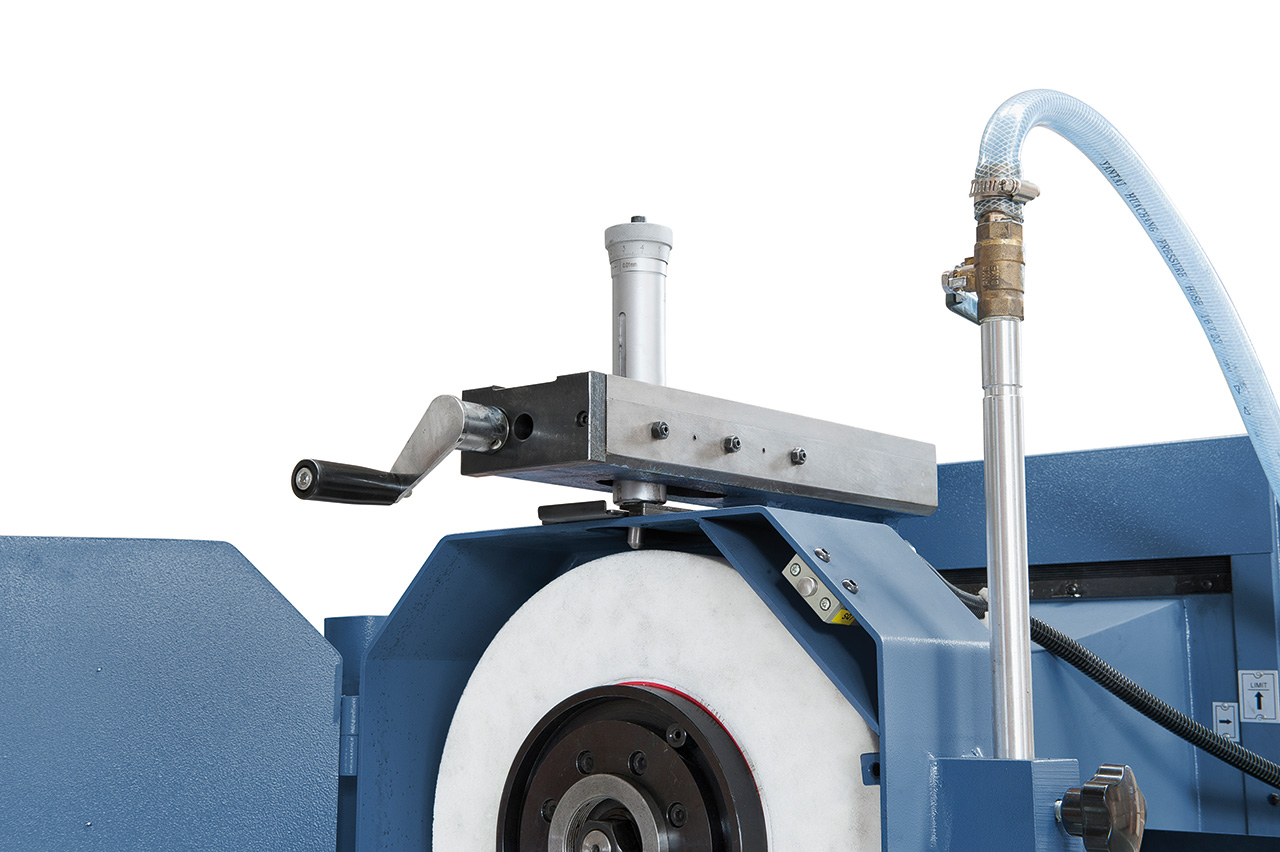

Manuelle Parallelabziehvorrichtung mit Mikrometerverstellung im Lieferumfang enthalten

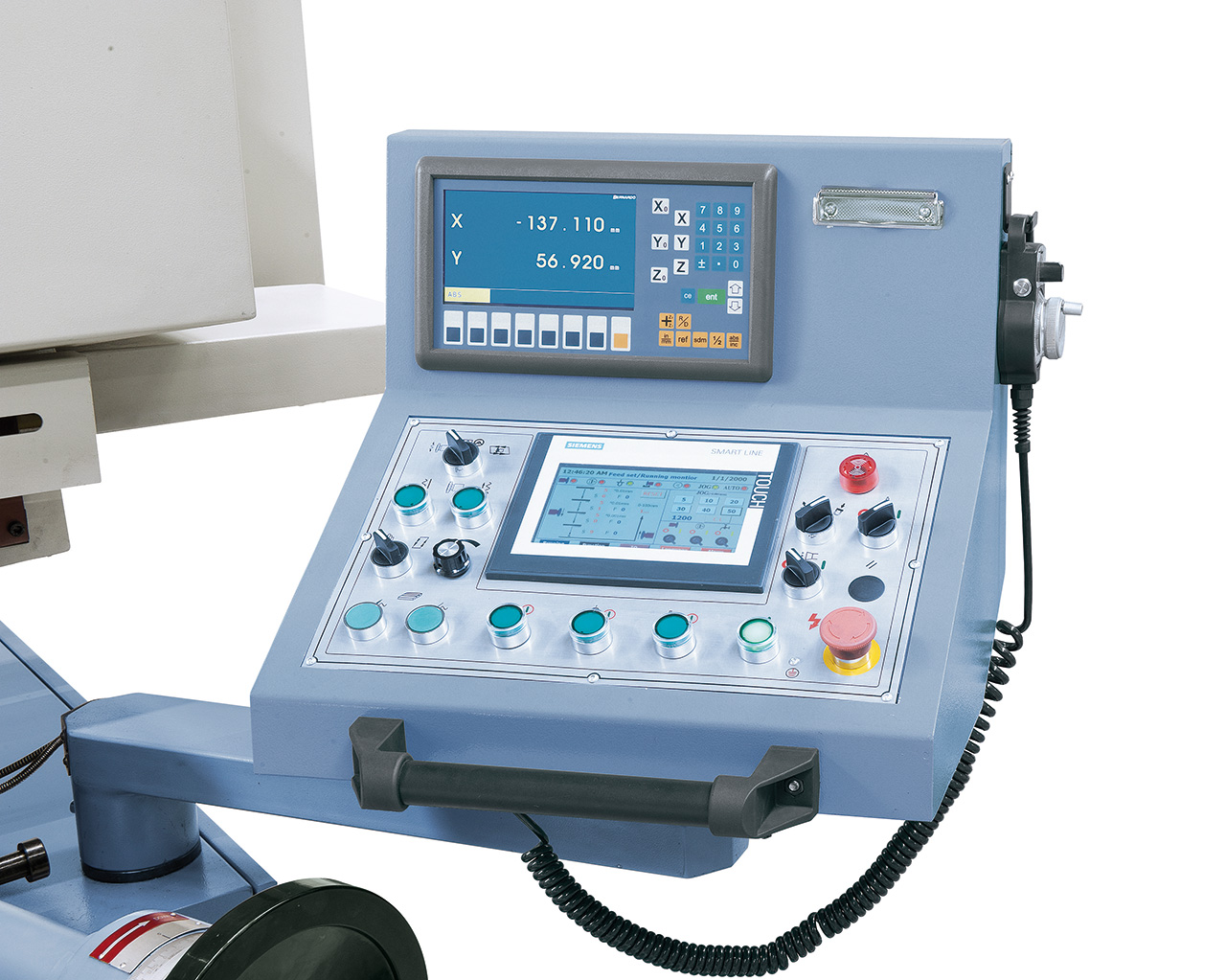

Siemens SMART-Paneel IE V3 mit Touch-Bedienung und elektronisches Handrad.

Servomotor mit automatischer Vertikalzustellung mit folgenden Funktionen: Eilgang vor - Schlichten - Ausfeuern - Eilgang zurück.

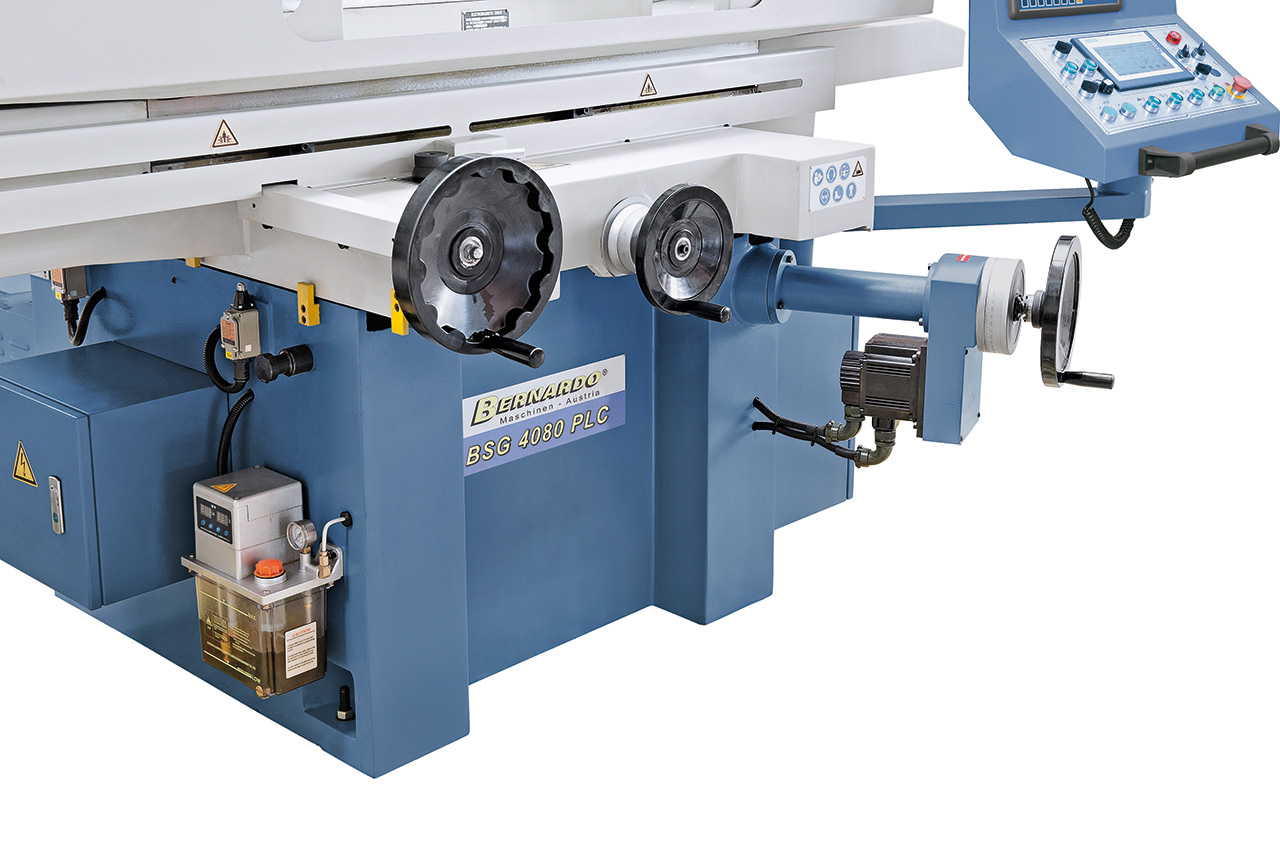

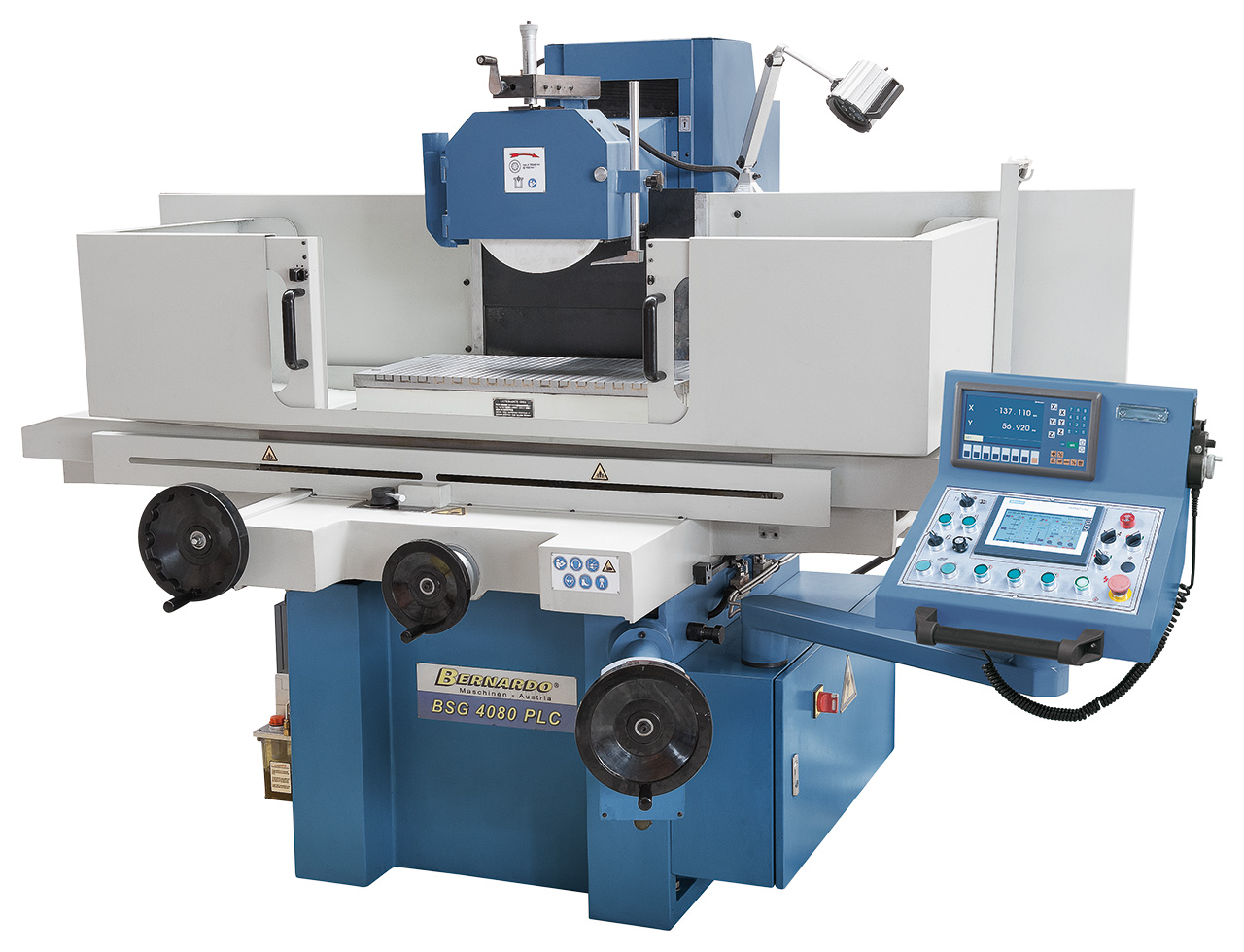

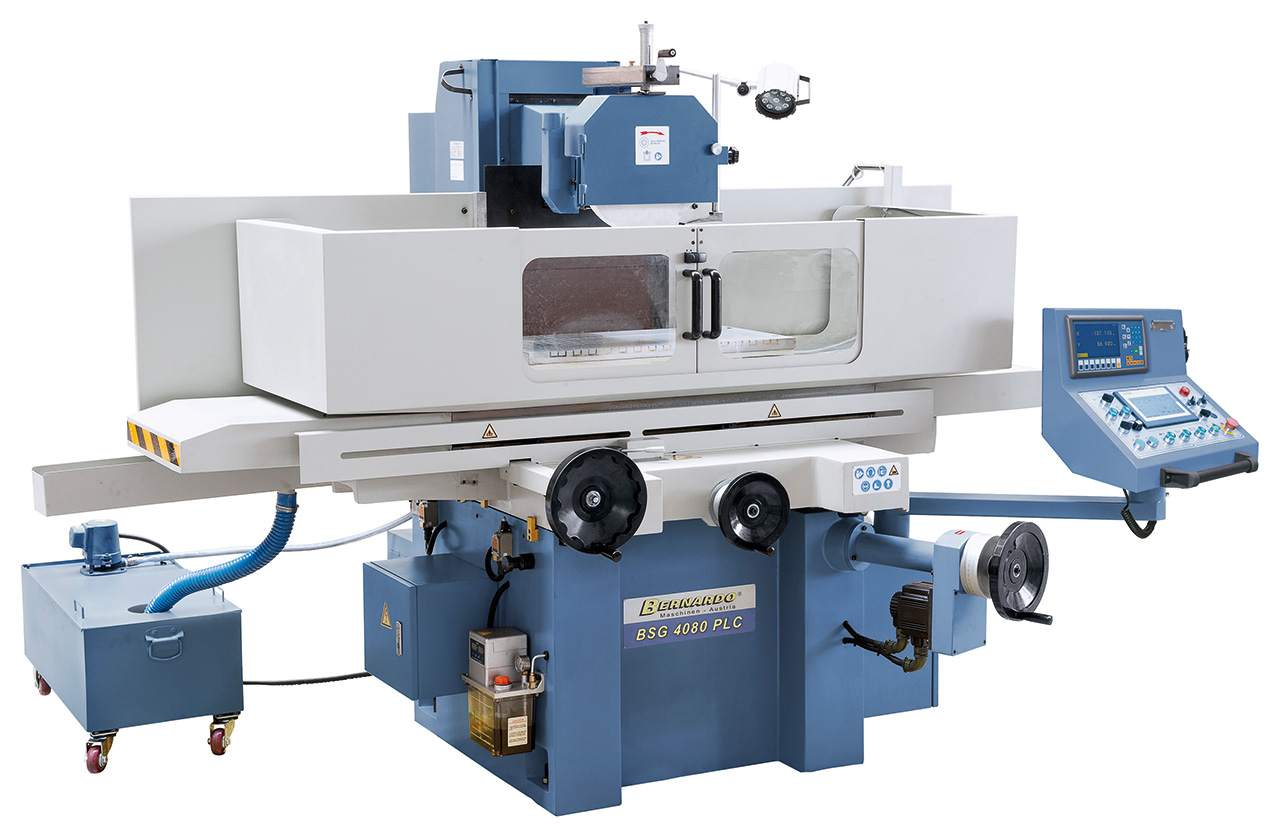

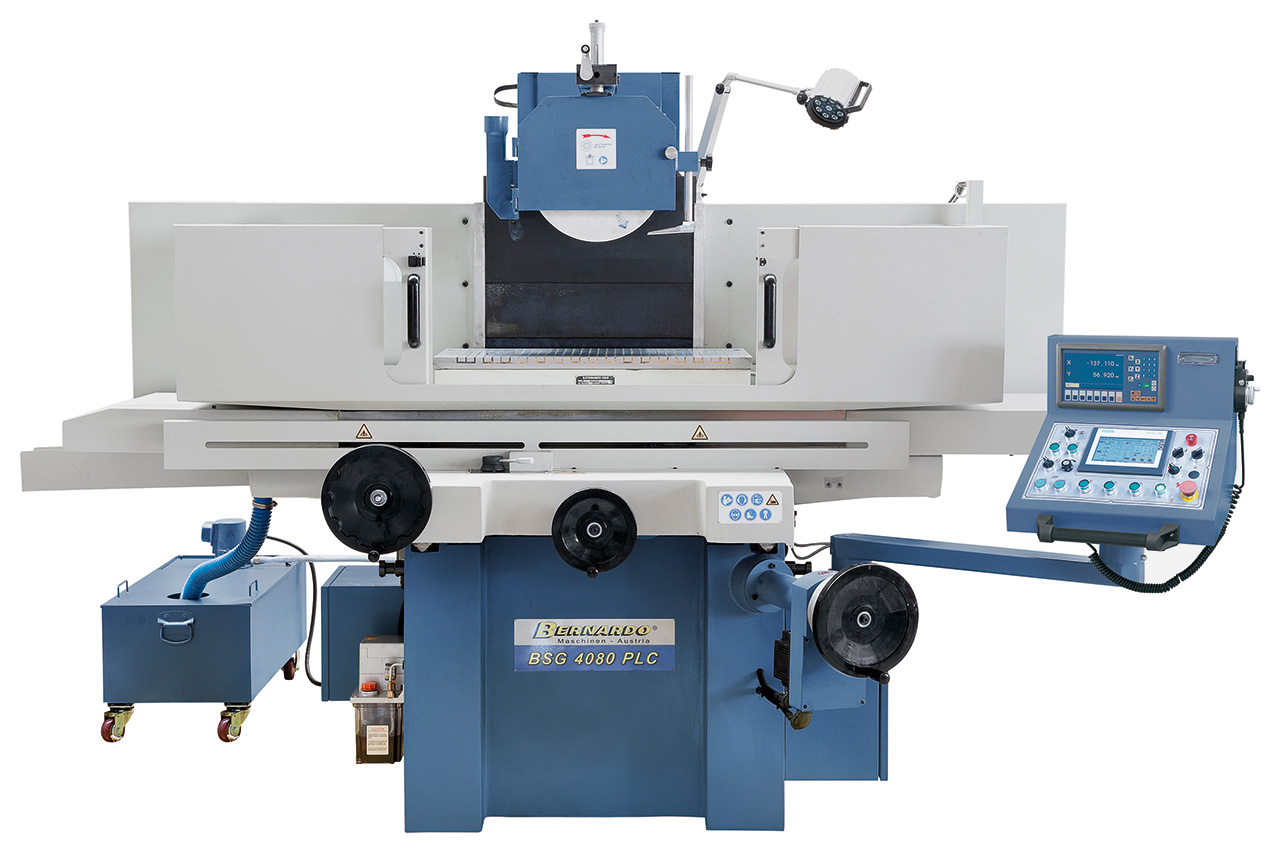

Flachschleifmaschine BSG 4080 PLC mit 2-Achsen-Digitalanzeige ES-12 H **

Art.Nr.: 05-1448B

Merkliste Vergleichsliste

Das Modell BSG 4080 PLC eignet sich für die Bearbeitung von Werkstücken bis 500 kg und einer Schleiffläche bis 900 x 450 mm. Durch die umfangreiche Serienausstattung wie z.B.: Computergesteuerte Vertikalzustellung, Parallelabzieh- vorrichtung mit Mikrometerverstellung, Magnetplatte mit Entmagnetisierungseinrichtung sowie der 2-Achs- Digitalanzeige bietet dieses Modell ein optimales Leistungspaket für den Anwender.

37.908,00 €

inkl. 20% MWSt.

Verfügbarkeit

Nicht auf Lager

Produkteigenschaften

Separate Hydraulikeinheit mit Wärmetauscher, vermeidet Vibrationen und thermische Belastung
Gehärtete und geschliffene Tischführungsbahnen längs und quer, Turcite-B beschichtete Gegenführungen für hohe Verschleißfestigkeit und geringe Reibung
Tischlängsführung V-Flach, Tischquerführung Doppel-V
Computergesteuerte Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende in Ausgangsstellung
Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
Spannungsfrei geglühter Maschinengrundkörper gewährleistet hohe Genauigkeit
Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
Digital gesteuerter automatischer Vertikalvorschub mit Servomotor
Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung

Produkt-Spezifikationen

Tischaufspannfläche	405 x 815 mm
T-Nuten Anzahl / Breite	3 / 14 mm
Elektro-Magnetspannplatte	400 x 800 mm
Max. Verfahrweg, längs	900 mm
Max. Verfahrweg, quer	450 mm
Abstand Spindelmitte / Tisch max.	580 mm
Max. Werkstückgewicht*	500 kg
Schleifscheibe	350 x 40 x 127 mm
Tischgeschwindigkeit, hydraulisch	5 - 25 m/min
Querverstellung
Automatische Zustellung, quer	0,5 - 8 mm/Hub
Eilgang, quer	990 mm/min
Zustellung quer pro Handradumdrehung	5 mm/U
Skalenteilung am Handrad	0,02 mm
Vertikalzustellung
Automatische Zustellung, vertikal	0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm
Eilgang, vertikal	480 mm/min
Zustellung vertikal pro Handradumdrehung	2 mm/U
Skalenteilung am Handrad	0,005 mm
Schleifspindelmotor	4,0 kW
Spindeldrehzahl	1450 U/min
Hydraulikpumpenmotor	2,2 kW
Vertikalvorschubmotor	0,5 kW
Länge	2650 mm
Tiefe	2200 mm
Höhe	1900 mm
Gewicht ca.	3400 kg
* mit Magnetspannplatte
