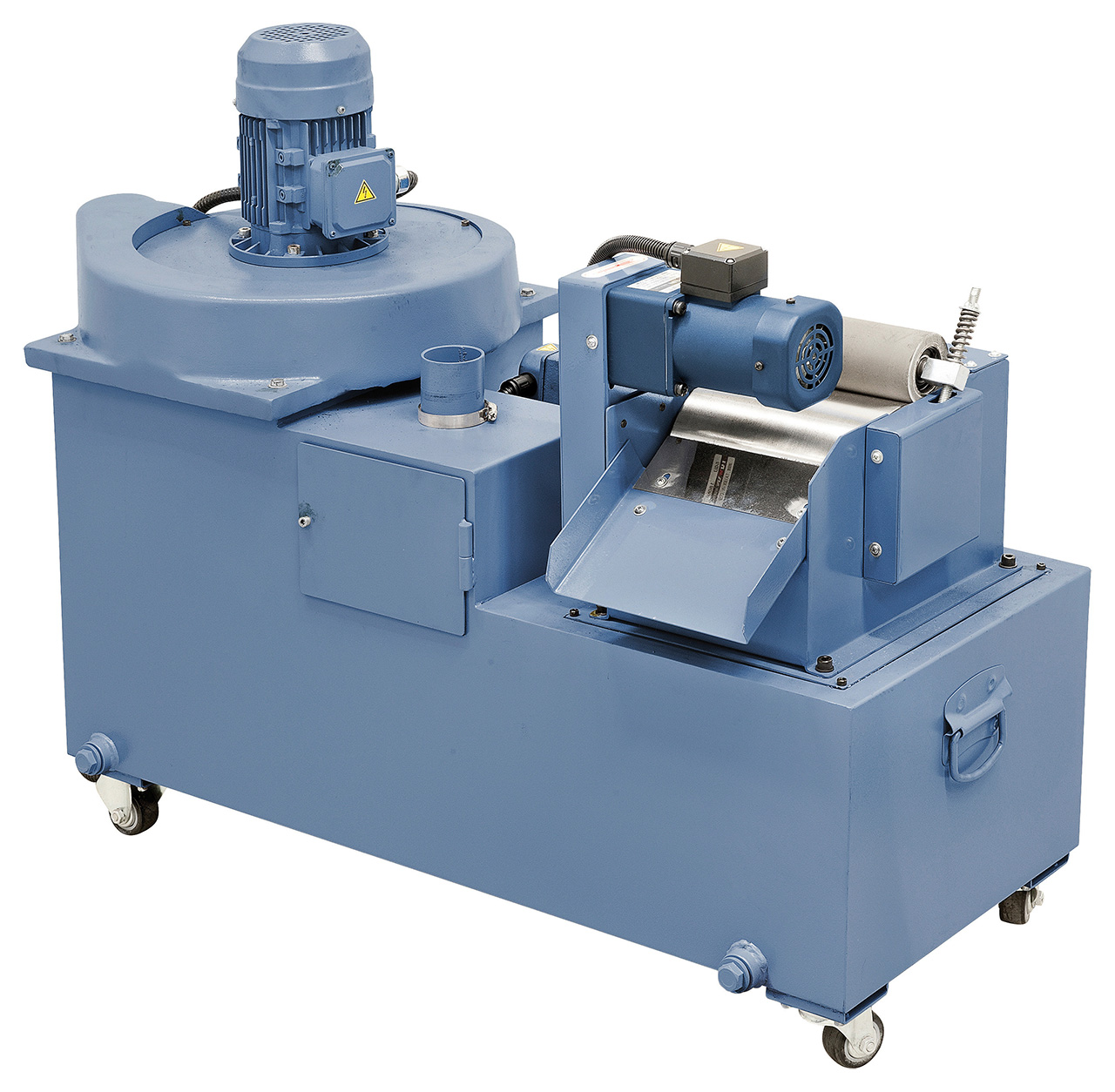

Kühlmitteleinrichtung mit Absaugung und Magnetseparator optional erhältlich.

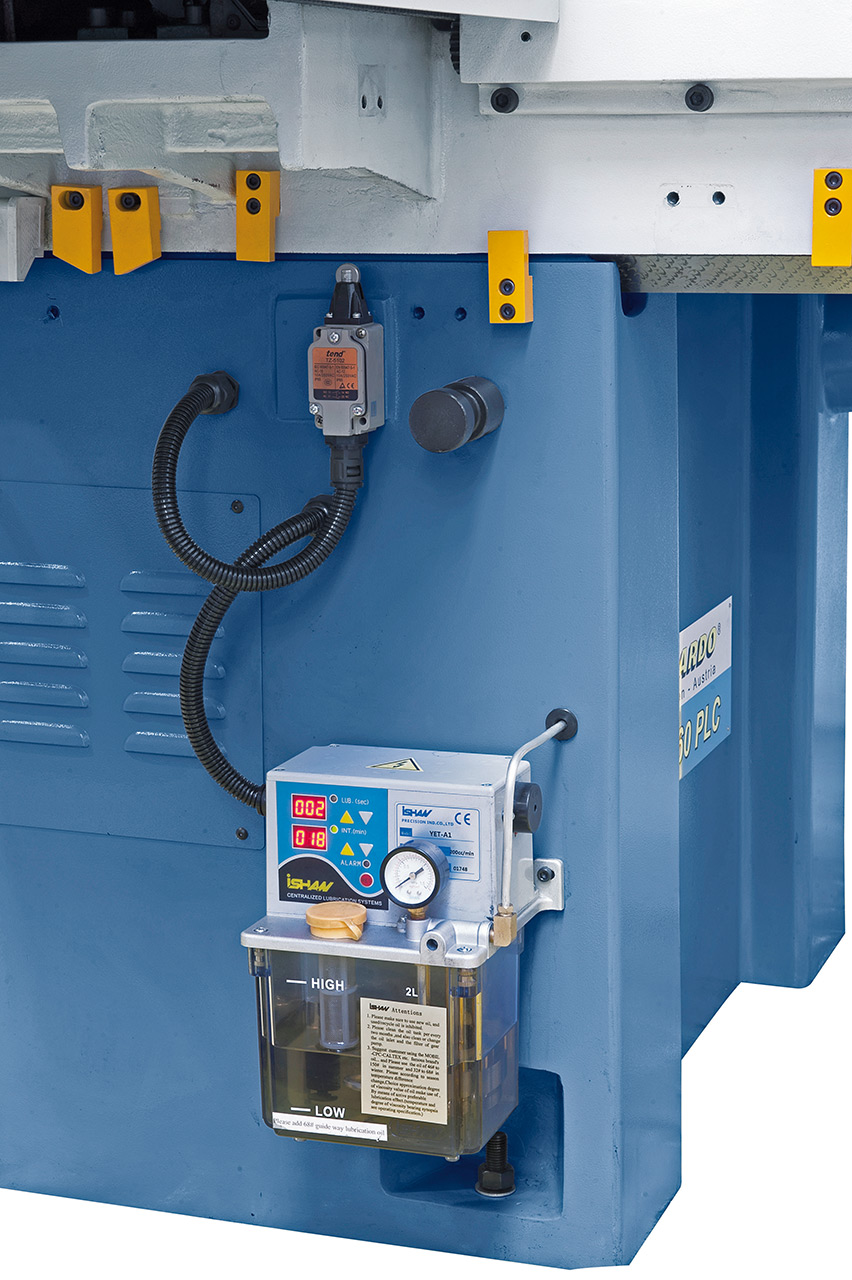

Alle Führungsbahnen und Spindeln werden automatisch geschmiert

Vibrationsarmer Lauf und hohe Genauigkeit der Schleifspindel durch die vorgespannten Speziallager.

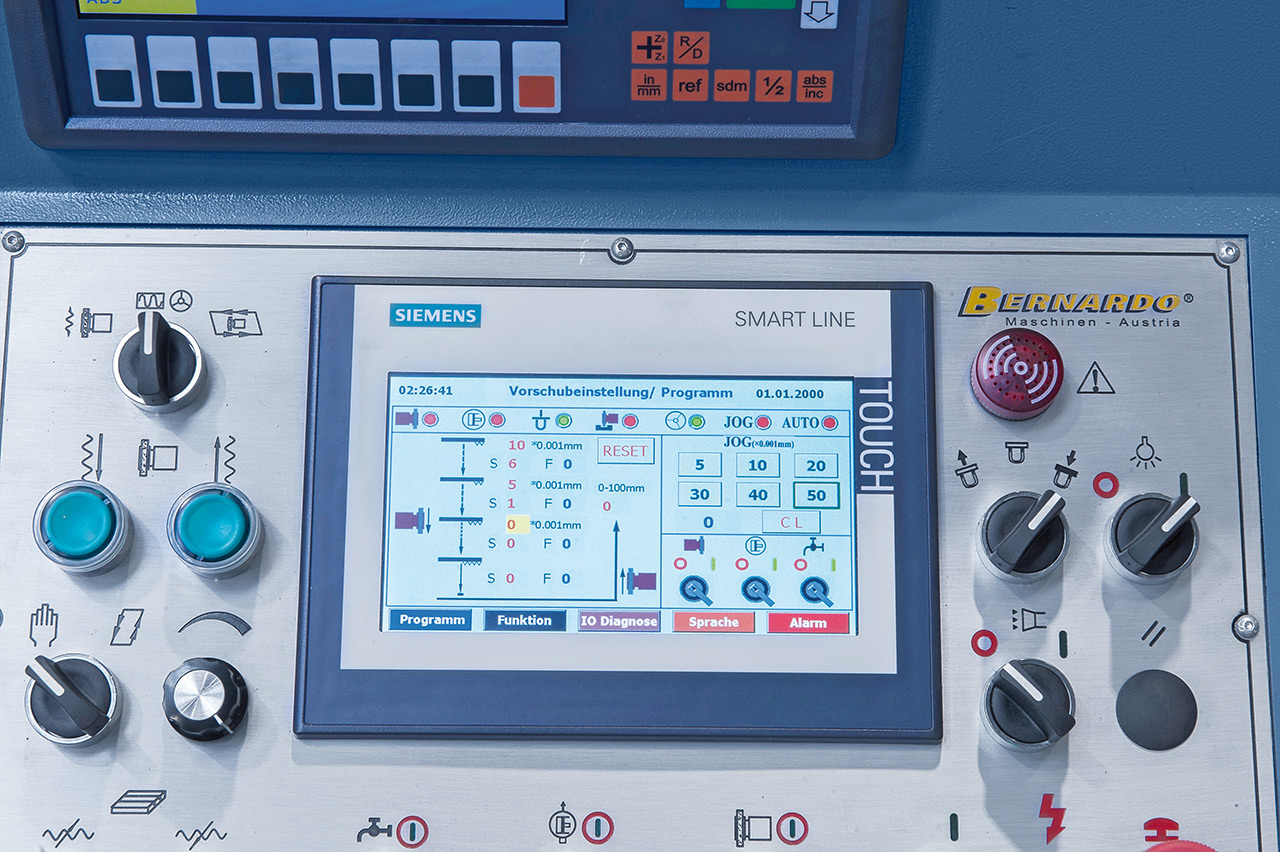

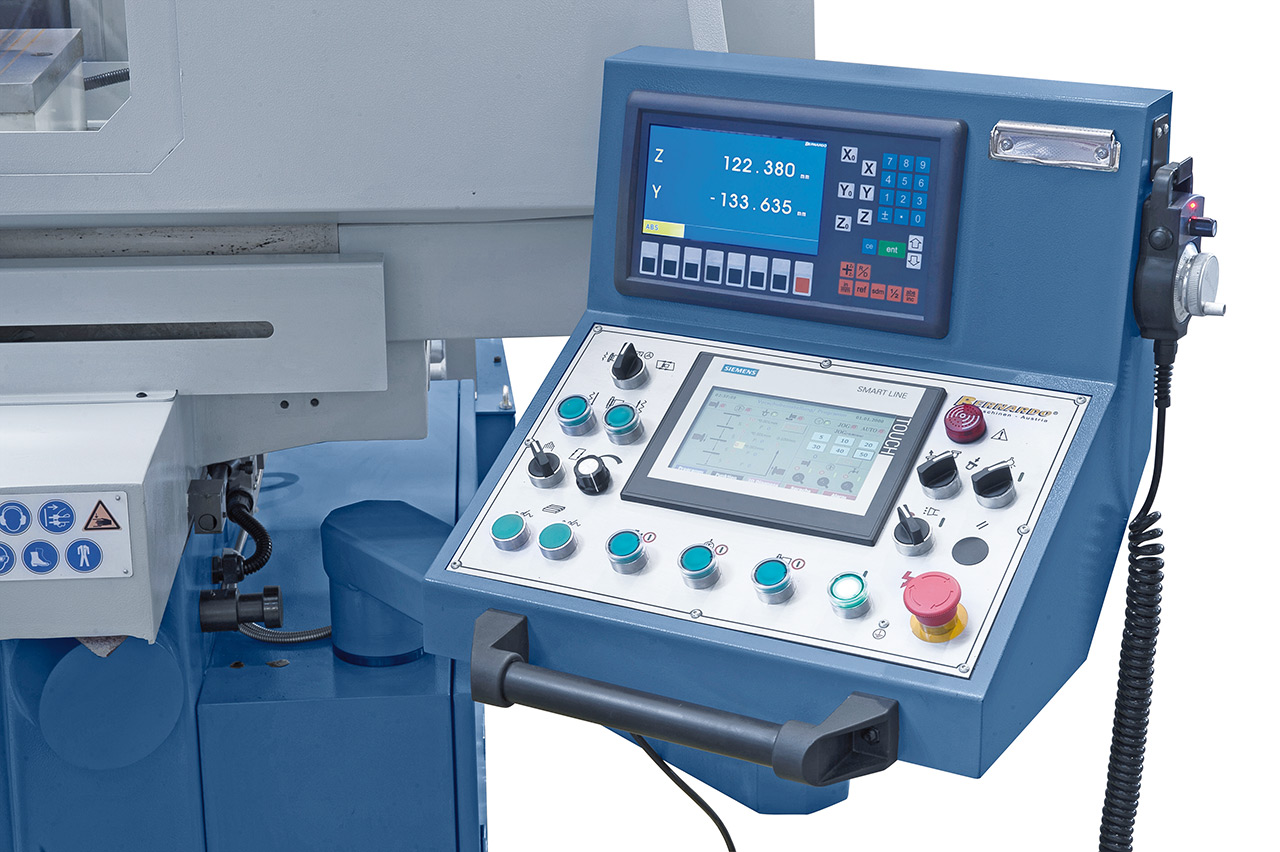

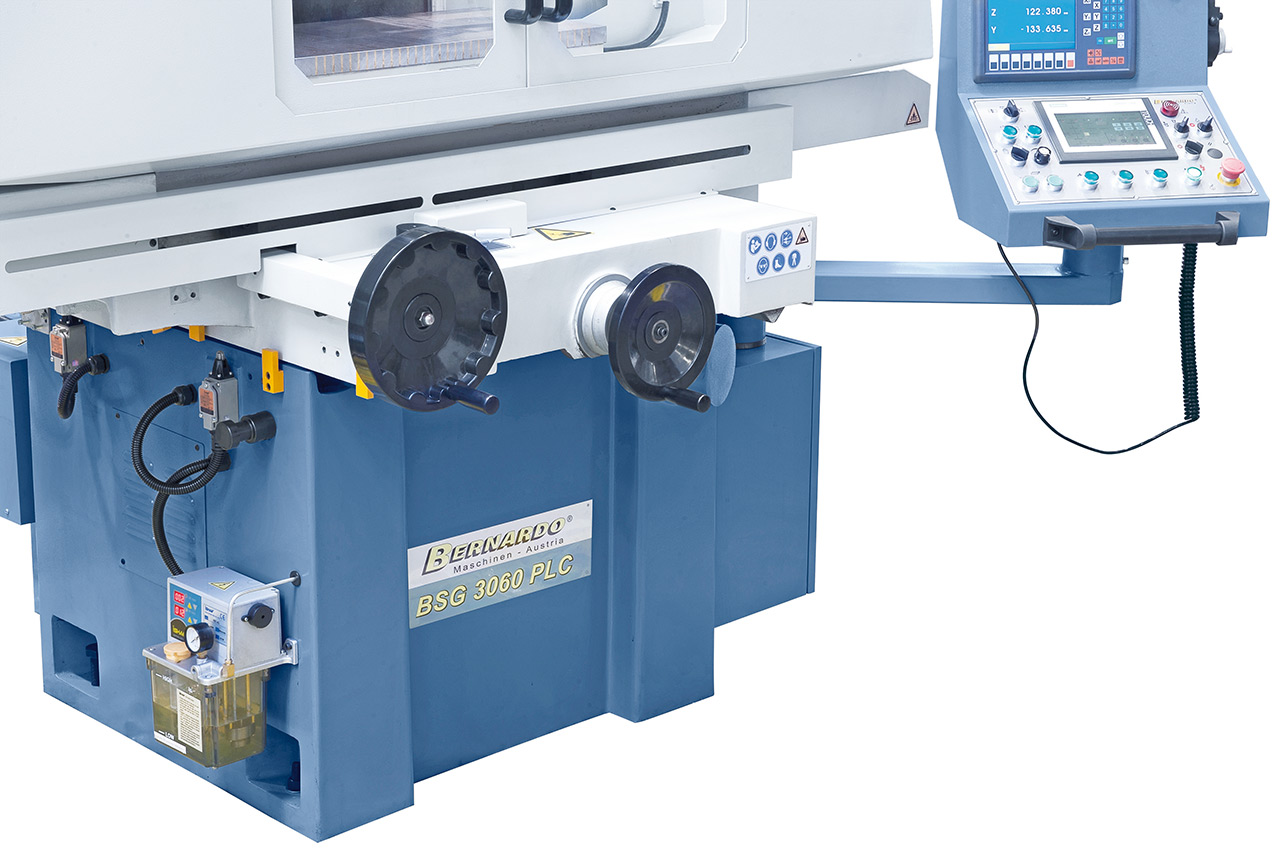

Übersichtliche Anordnung der Schaltelemente am schwenkbaren Bedienpult

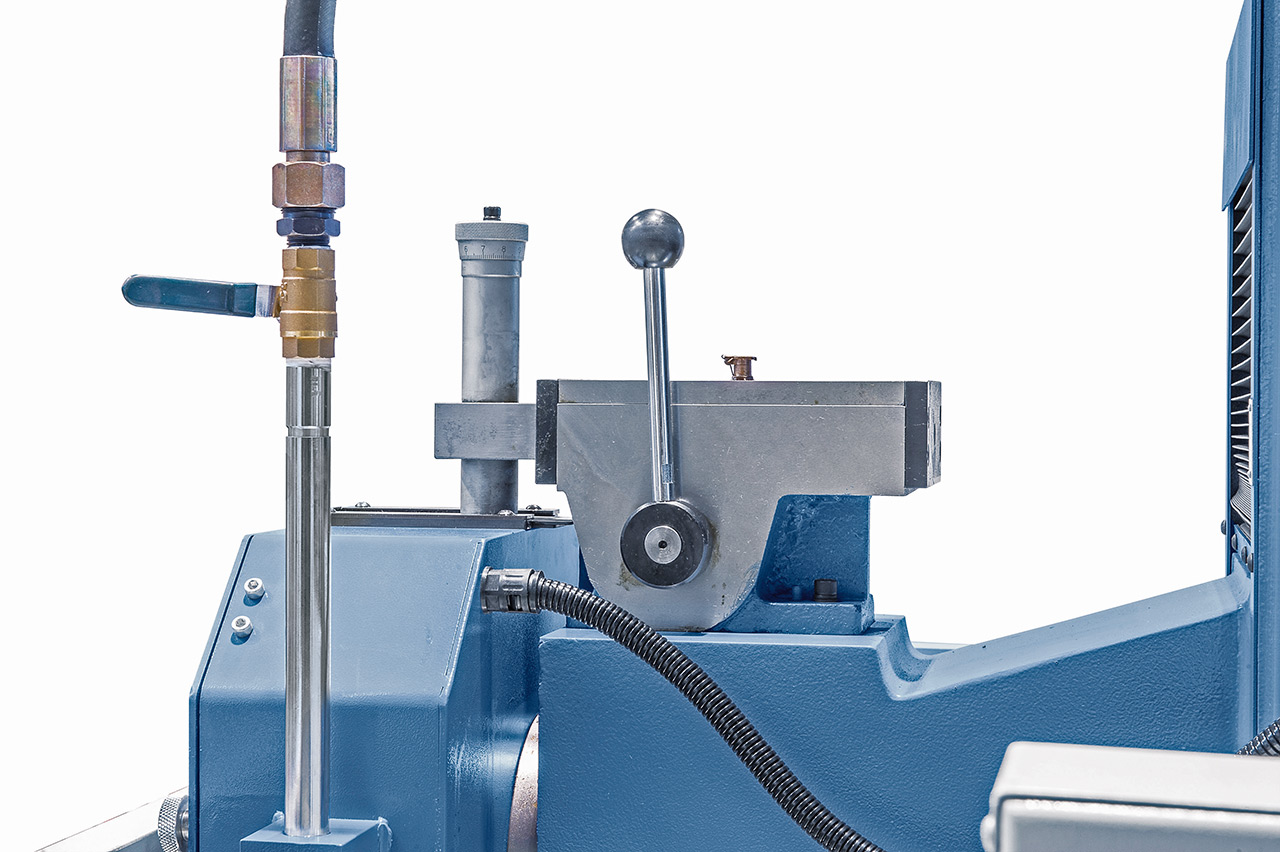

Manuelle Parallelabziehvorrichtung im Lieferumfang enthalten

Inklusive Kabelführung über Energiekette.

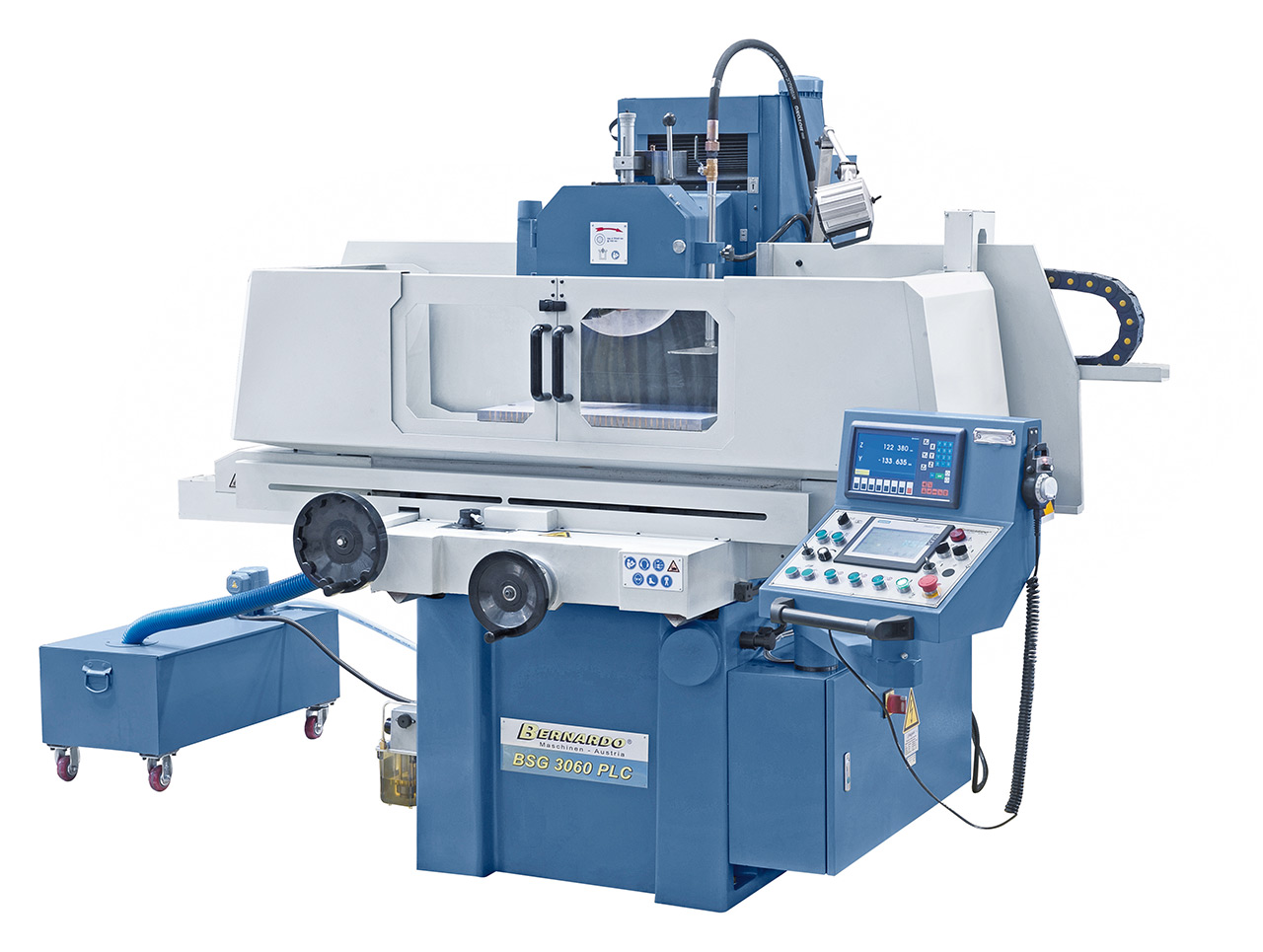

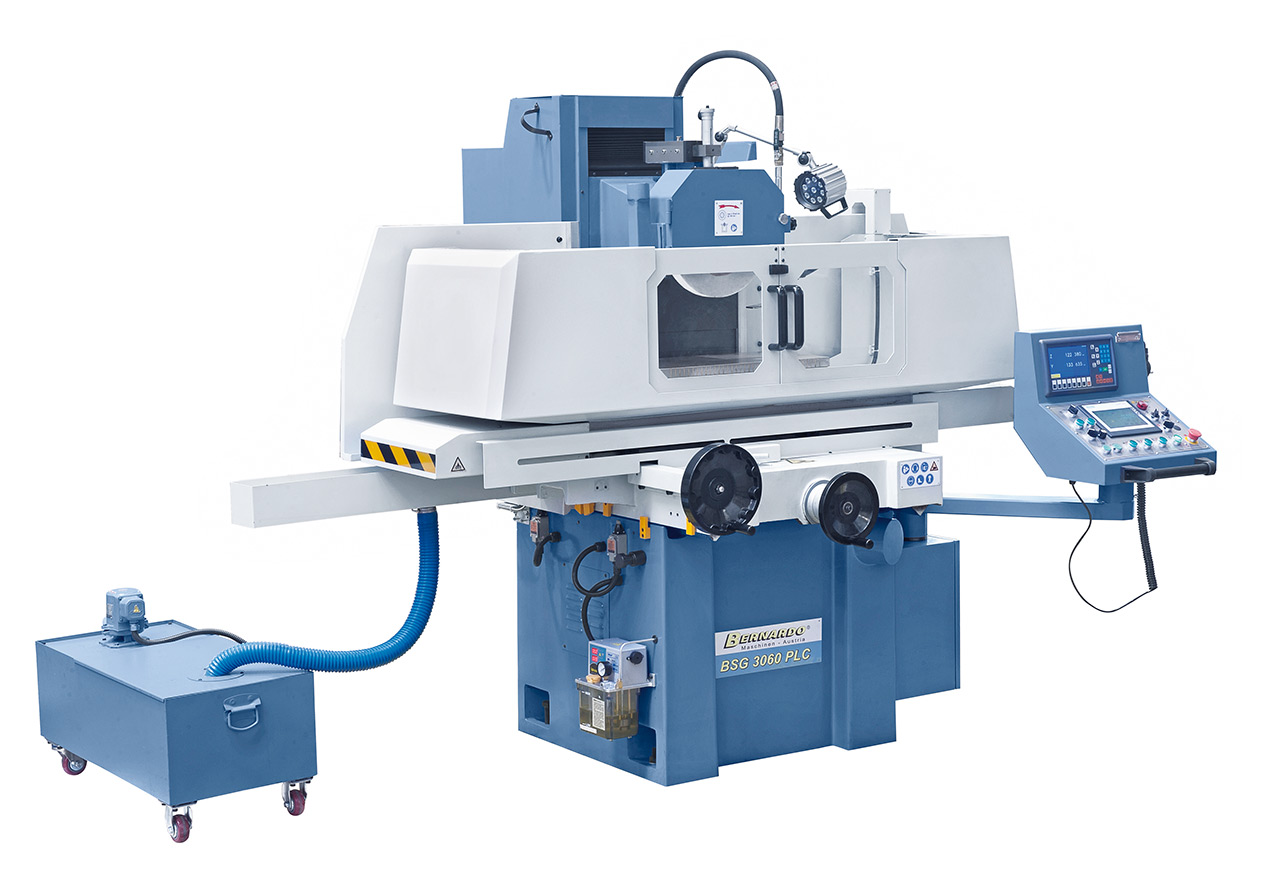

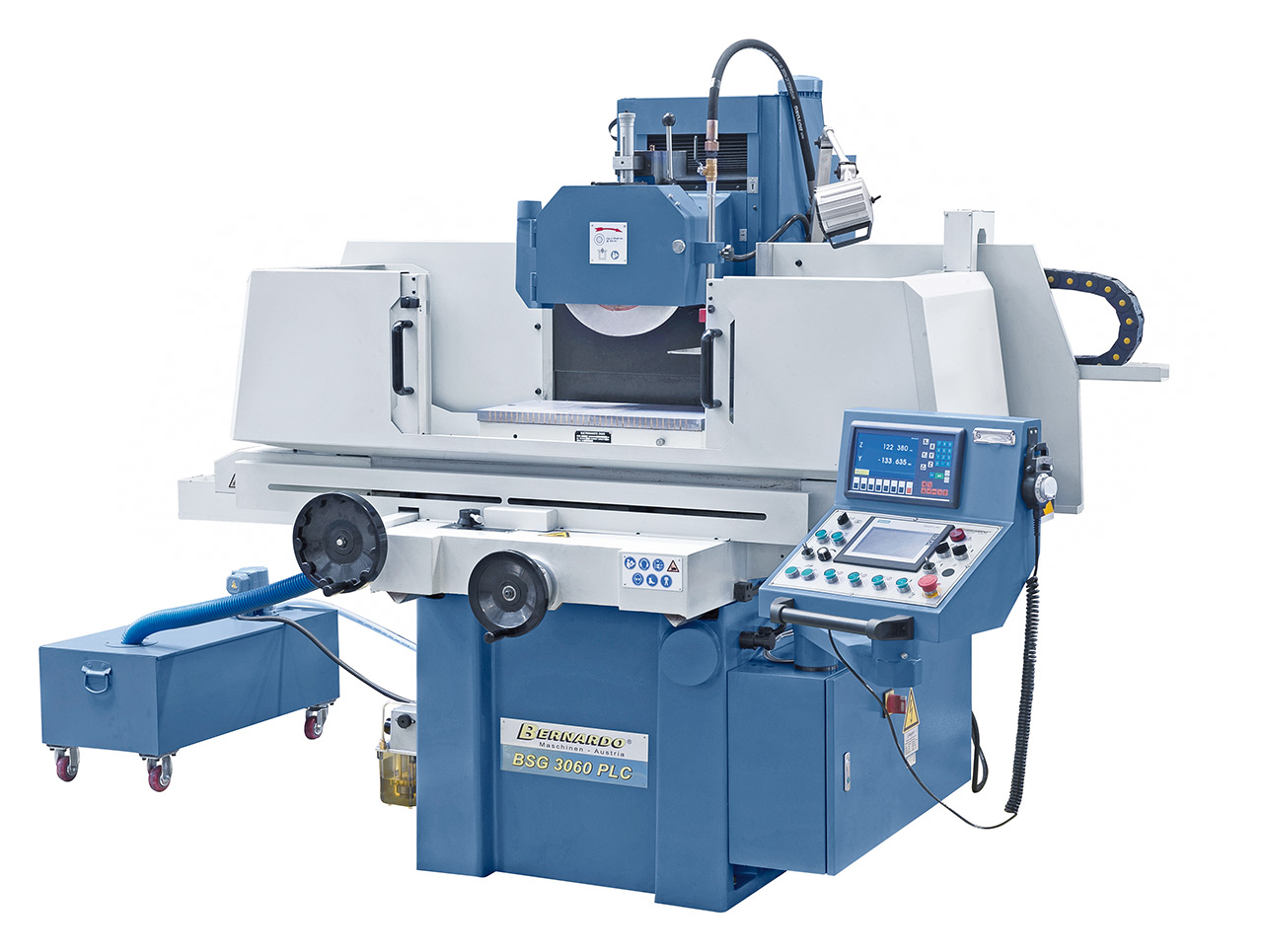

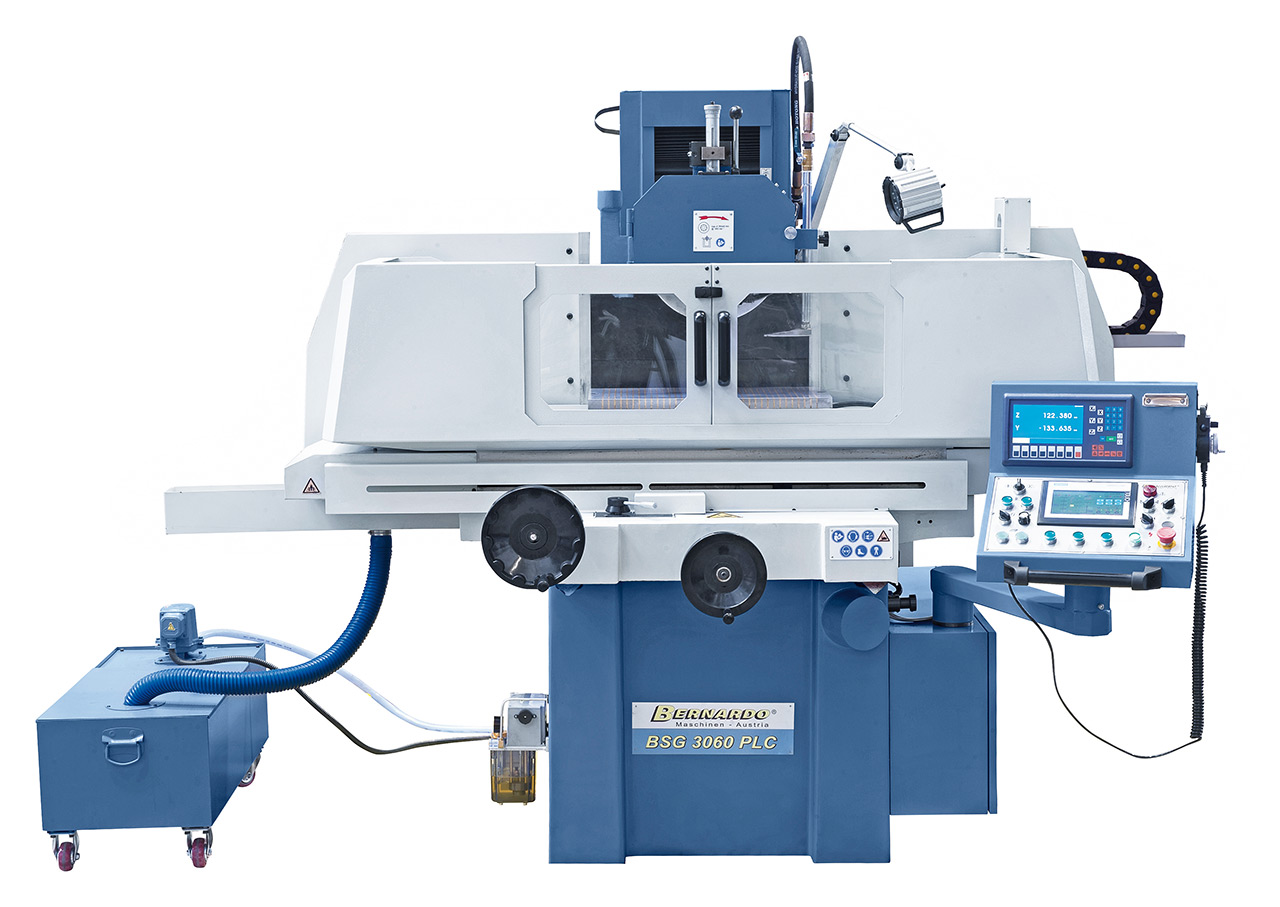

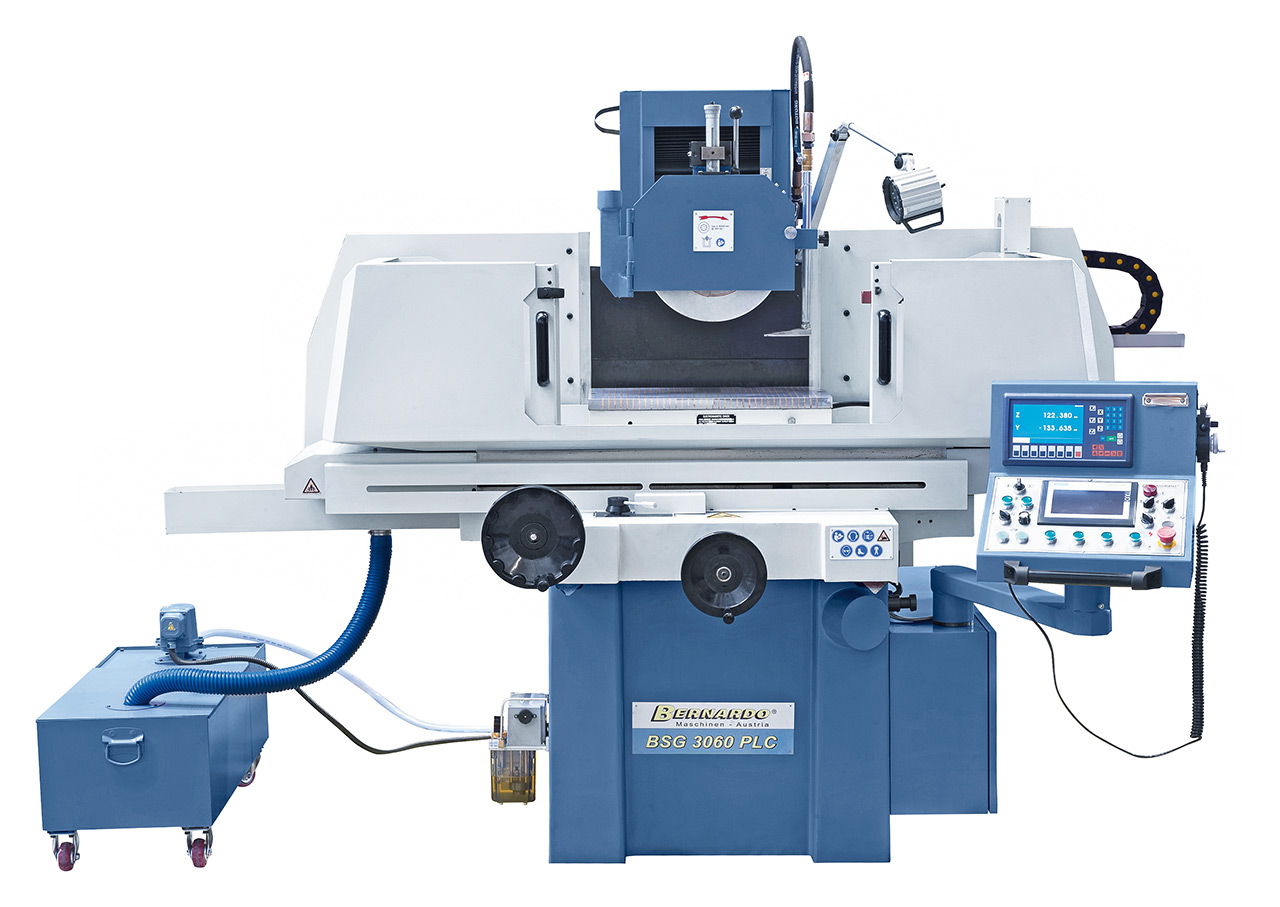

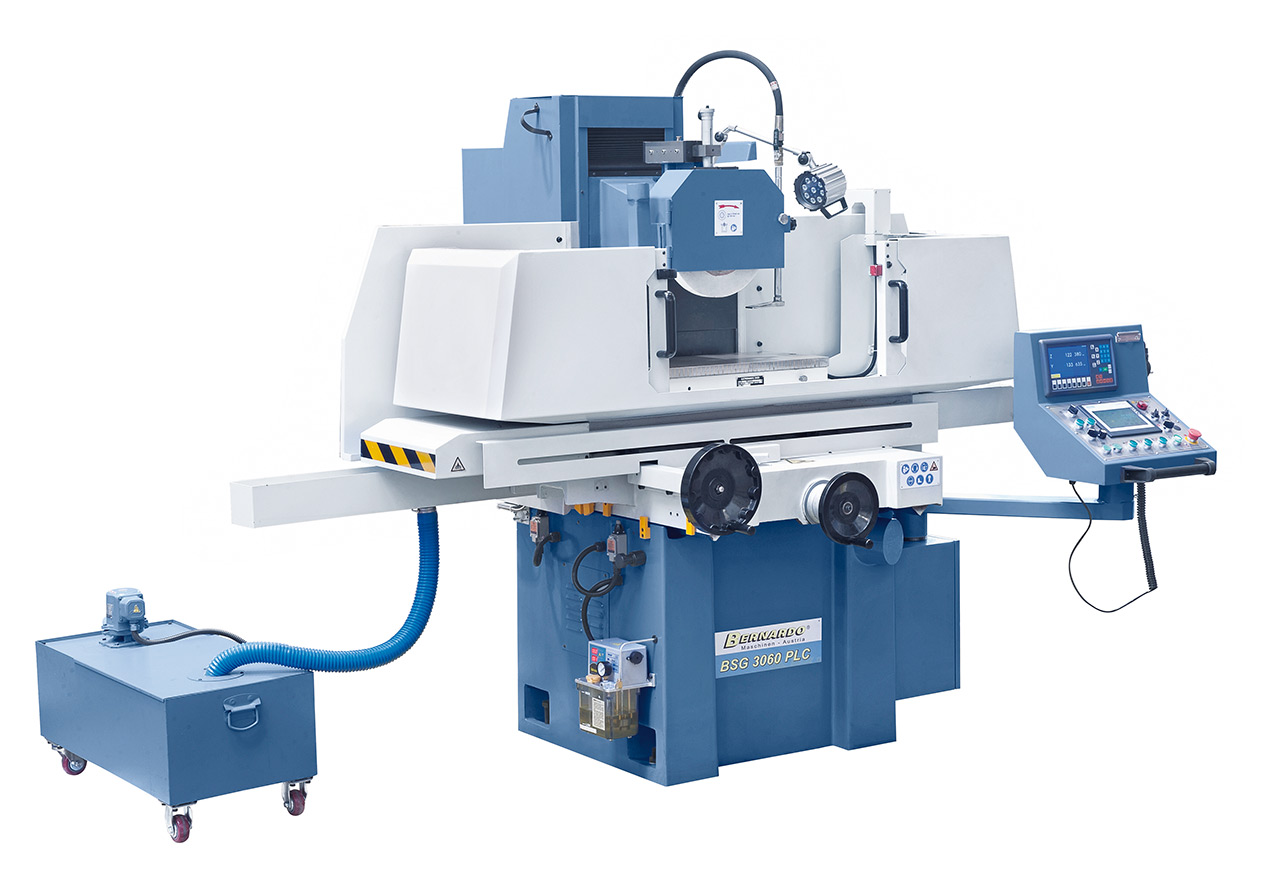

Flachschleifmaschine BSG 3060 PLC mit 2-Achsen-Digitalanzeige ES-12 H **

Art.Nr.: 05-1447B

Merkliste Vergleichsliste

Die massiv gebauten Flachschleifmaschinen der BSG-Serie sind serienmäßig mit einer automatischen Vertikalzustellung ausgestattet. Alle Hauptbaugruppen wie Ständer, Sockel und Schlitten sind aus hochwertigem Guss hergestellt. Durch das umfangreiche Standardzubehör bieten diese Modelle ein optimales Leistungspaket für den Werkzeug- und Formenbau.

31.812,00 €

inkl. 20% MWSt.

Verfügbarkeit

Auf Lager

Lieferbar in 2-3 Werktagen

Produkteigenschaften

Geringer Slip-Stick-Effekt durch kunststoffbeschichtete Gegenführungen in x- und y-Achse
Tischlängsführung V-Flach, Tischquerführung Doppel-V
Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel

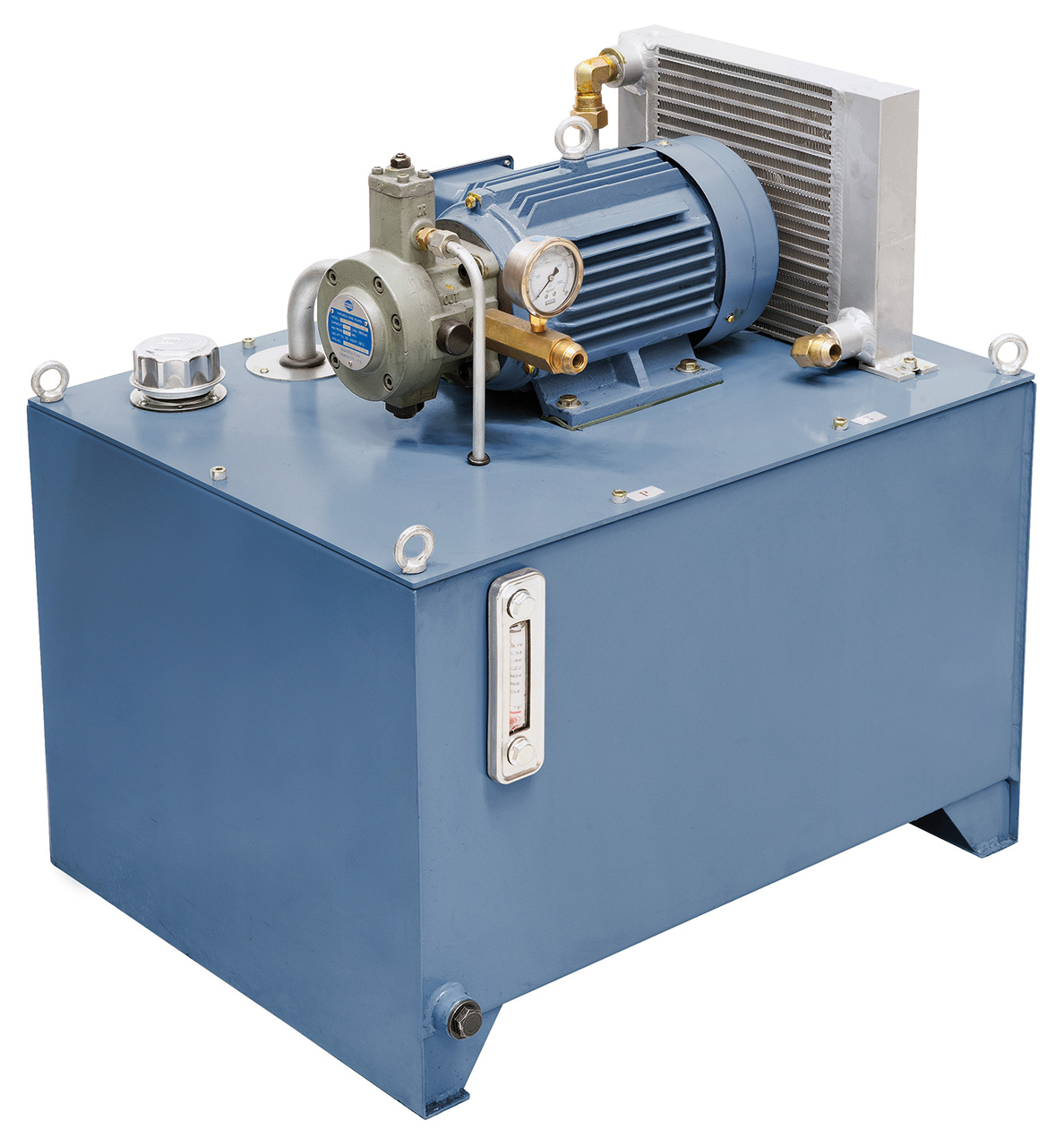

Separate Hydraulikeinheit mit Wärmetauscher, vermeidet Vibrationen und thermische Belastung
Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
Digital gesteuerter automatischer Vertikalvorschub mit Servomotor
Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende
Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen

Produkt-Spezifikationen

Tischaufspannfläche	305 x 635 mm
T-Nuten Anzahl / Breite	3 / 14 mm
Elektro-Magnetspannplatte	300 x 600 mm
Max. Verfahrweg, längs	765 mm
Max. Verfahrweg, quer	340 mm
Abstand Spindelmitte / Tisch max.	580 mm
Max. Werkstückgewicht*	270 kg

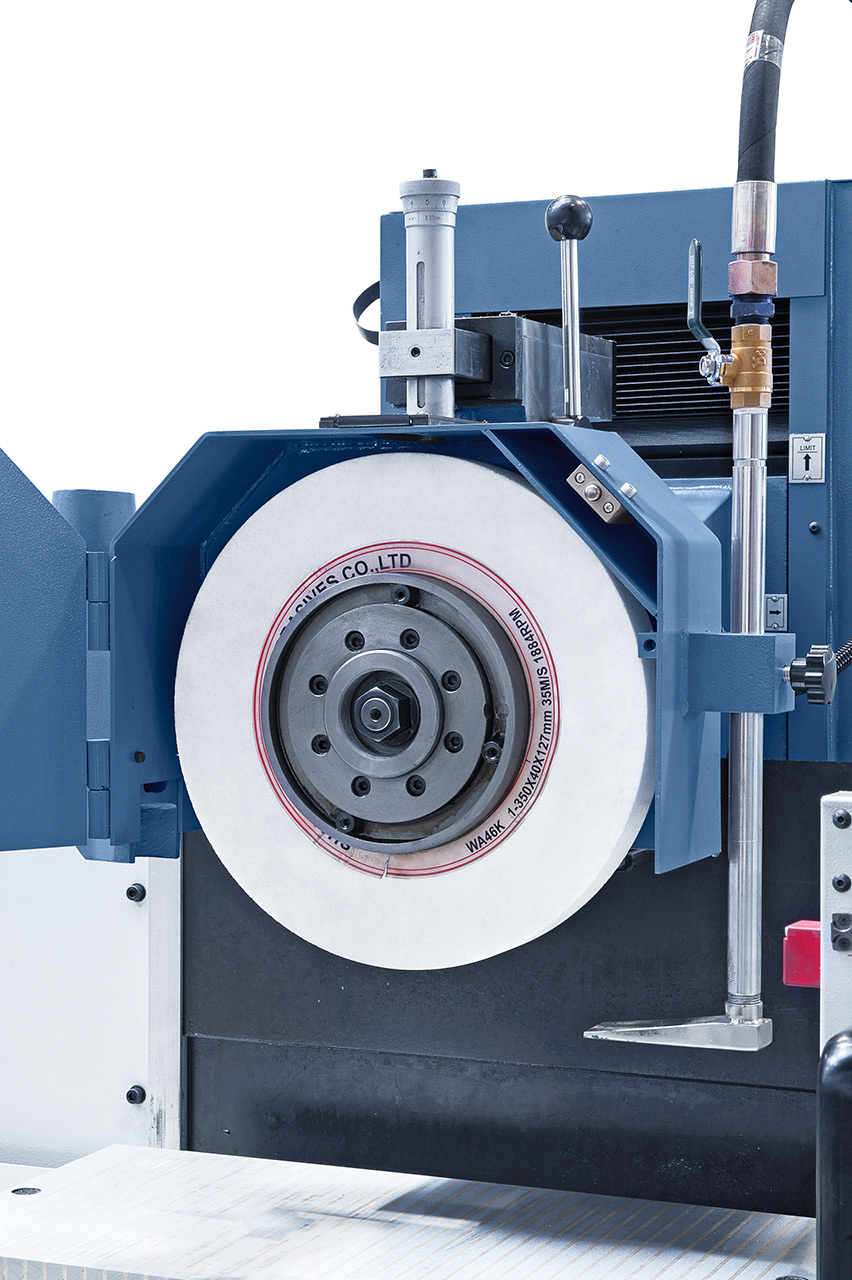

Schleifscheibe	350 x 40 x 127 mm
Tischgeschwindigkeit, hydraulisch	5 - 25 m/min
Querverstellung
Automatische Zustellung, quer	0,5 - 8 mm/Hub
Eilgang, quer	990 mm/min
Zustellung quer pro Handradumdrehung	5 mm/U
Skalenteilung am Handrad	0,02 mm
Vertikalzustellung
Automatische Zustellung, vertikal	0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm
Eilgang, vertikal	480 mm/min
Zustellung vertikal pro Handradumdrehung	2 mm/U
Skalenteilung am Handrad	0,005 mm
Schleifspindelmotor	4,0 kW
Spindeldrehzahl	1450 U/min
Hydraulikpumpenmotor	2,2 kW
Vertikalvorschubmotor	0,5 kW
Länge	2350 mm
Tiefe	2220 mm
Höhe	1910 mm
Gewicht ca.	2375 kg
* mit Magnetspannplatte
