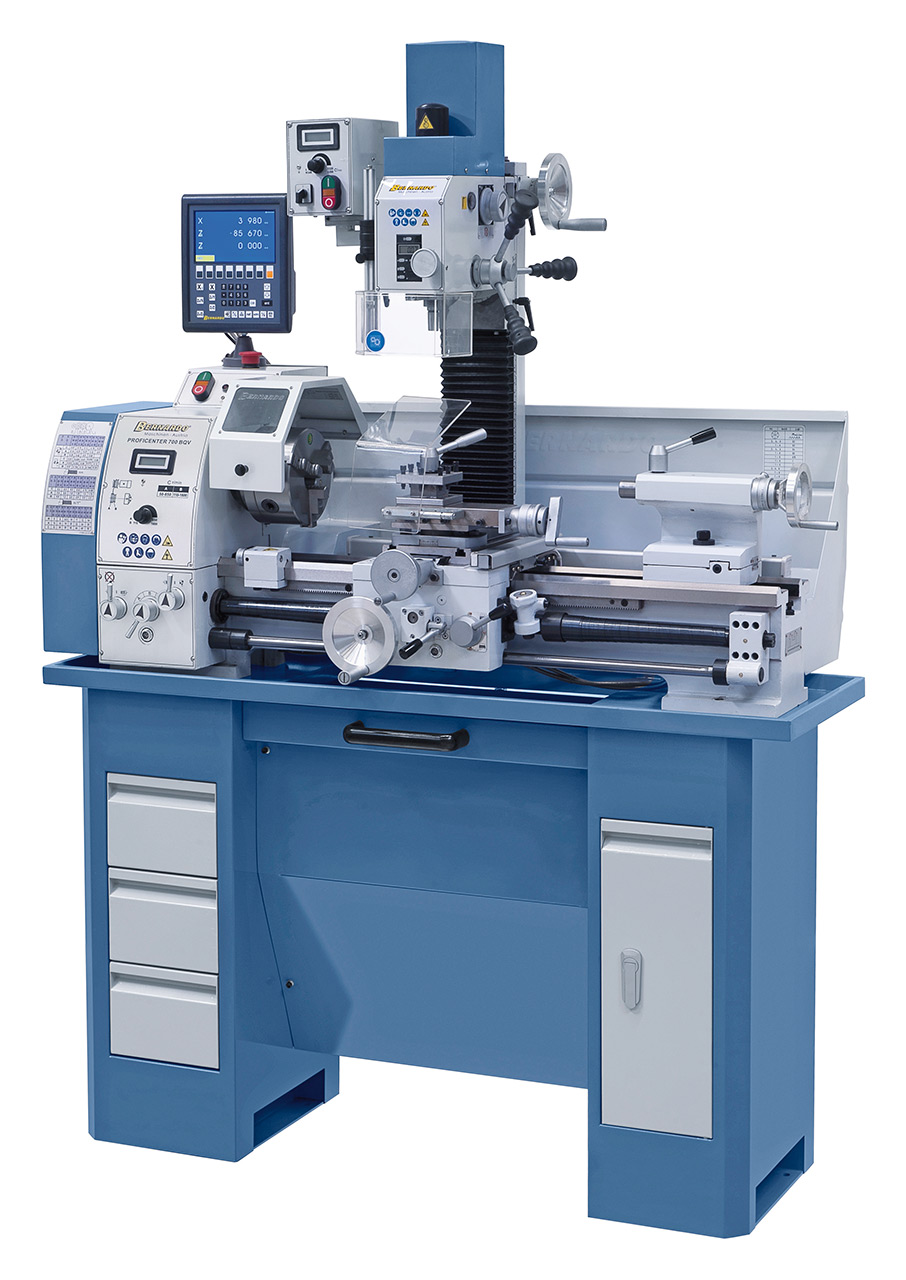

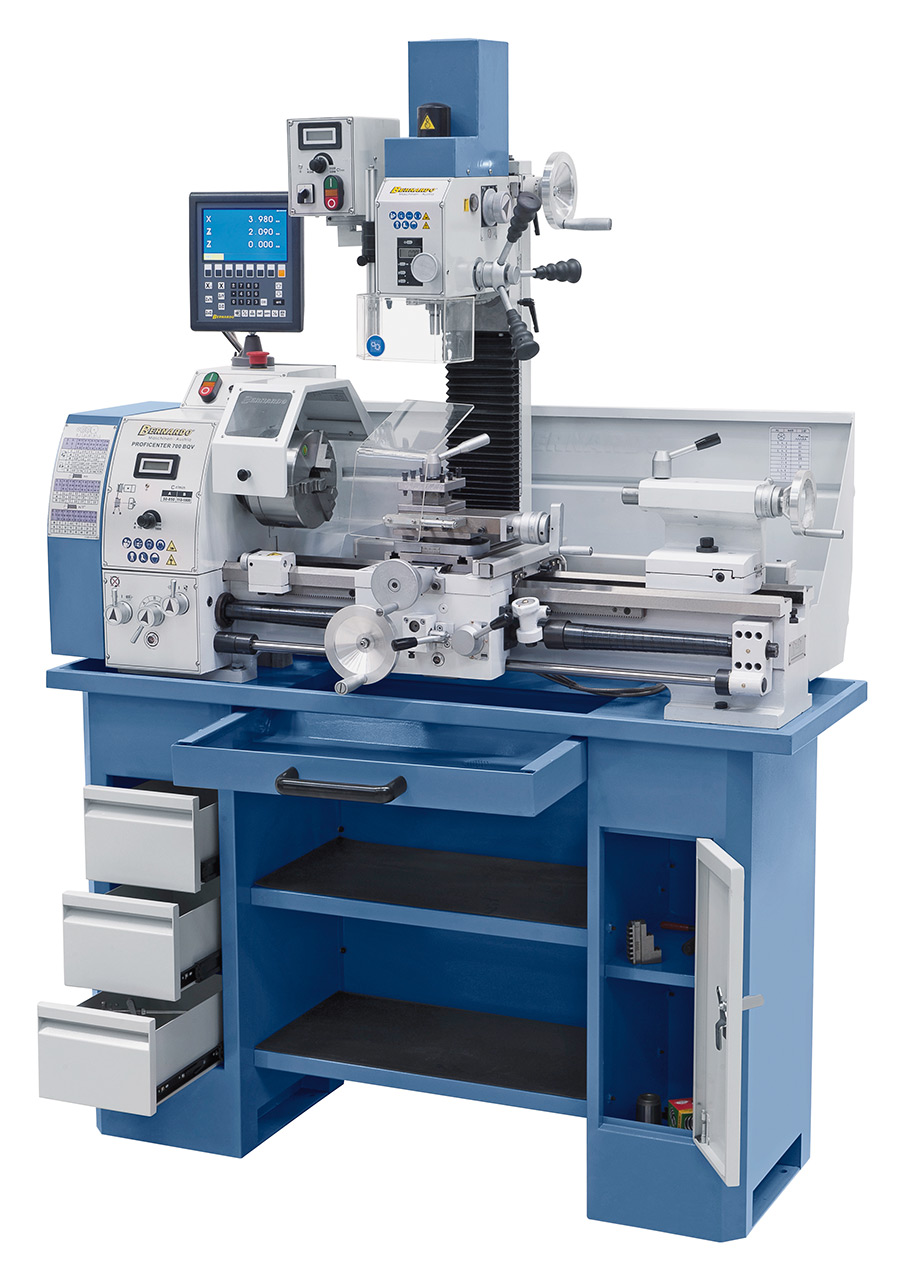

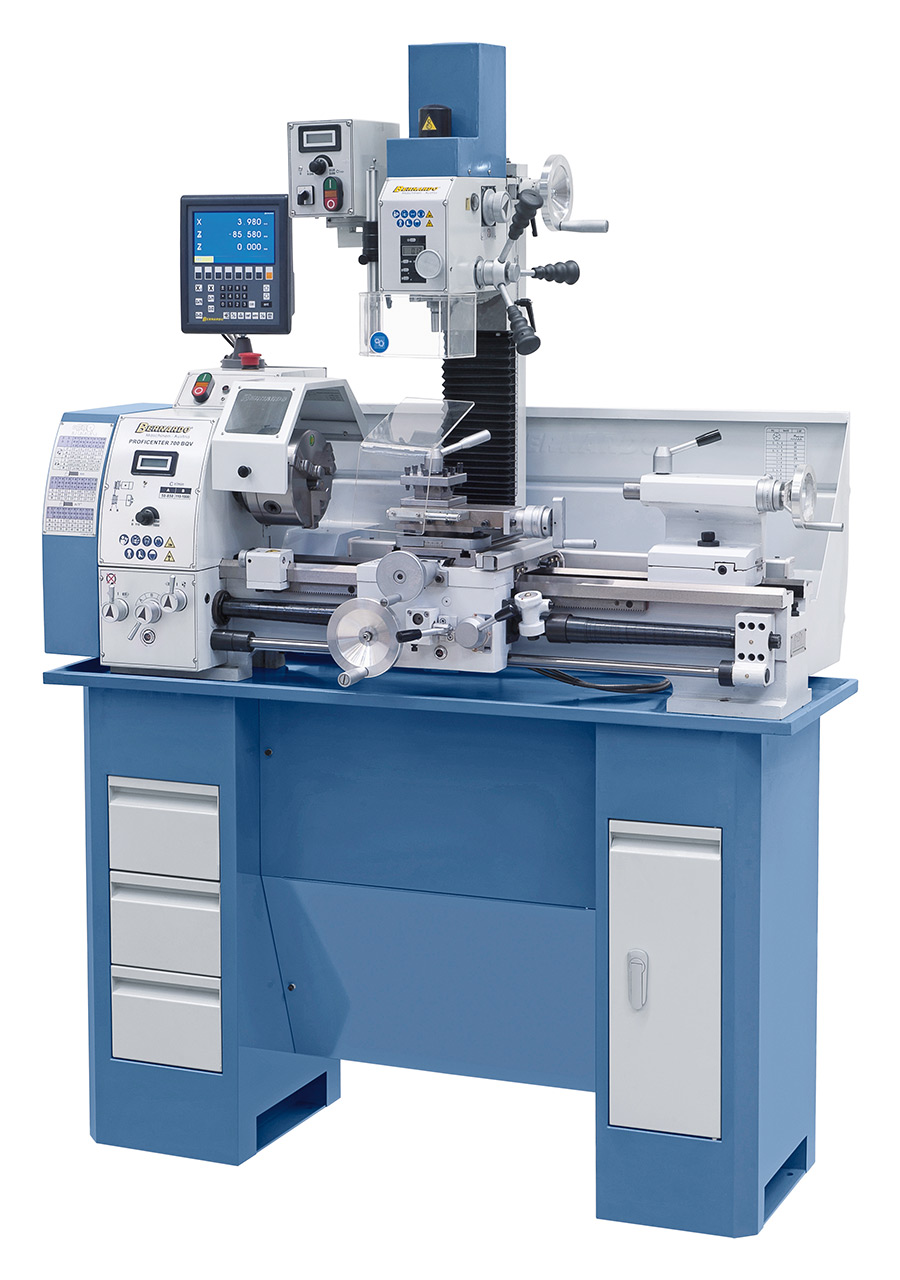

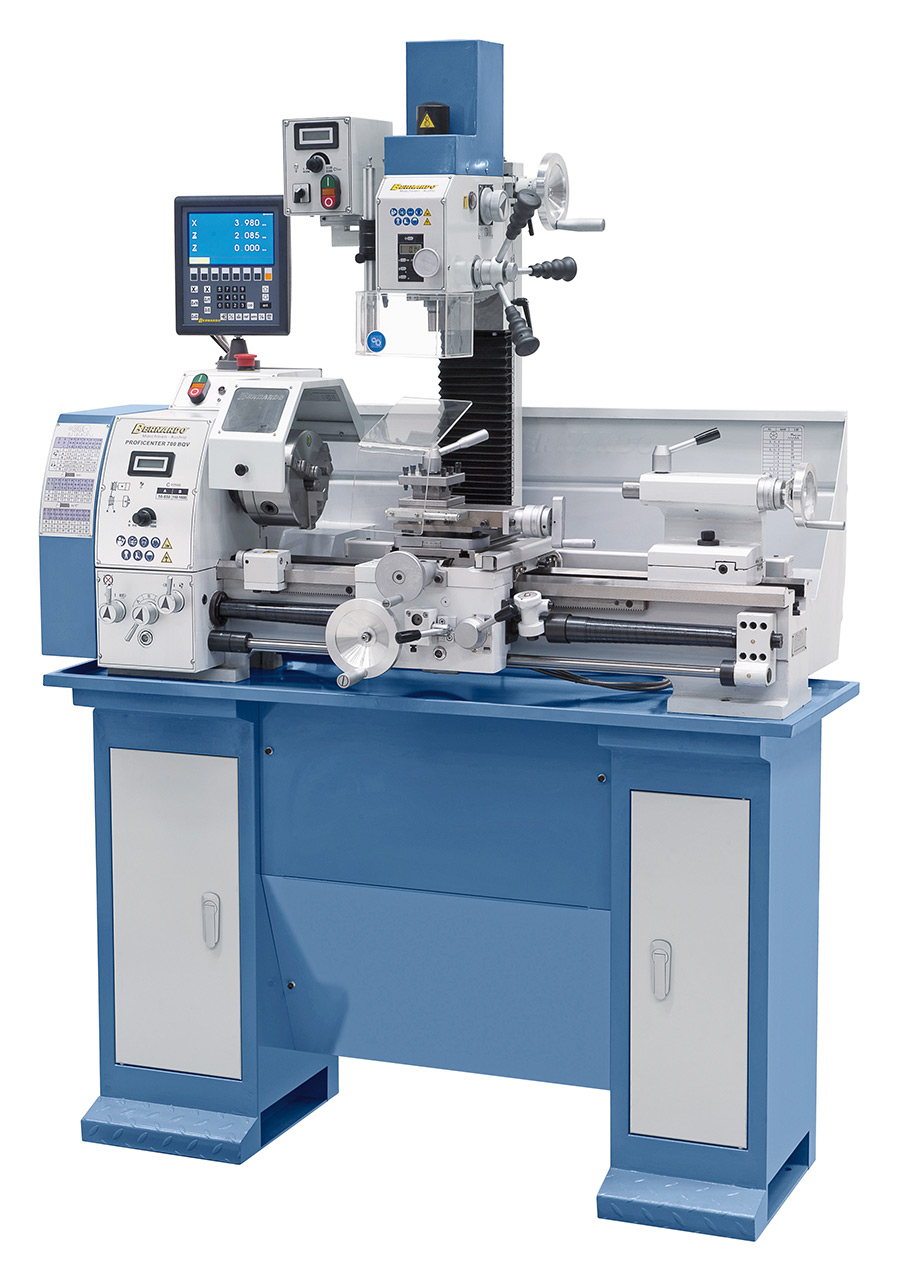

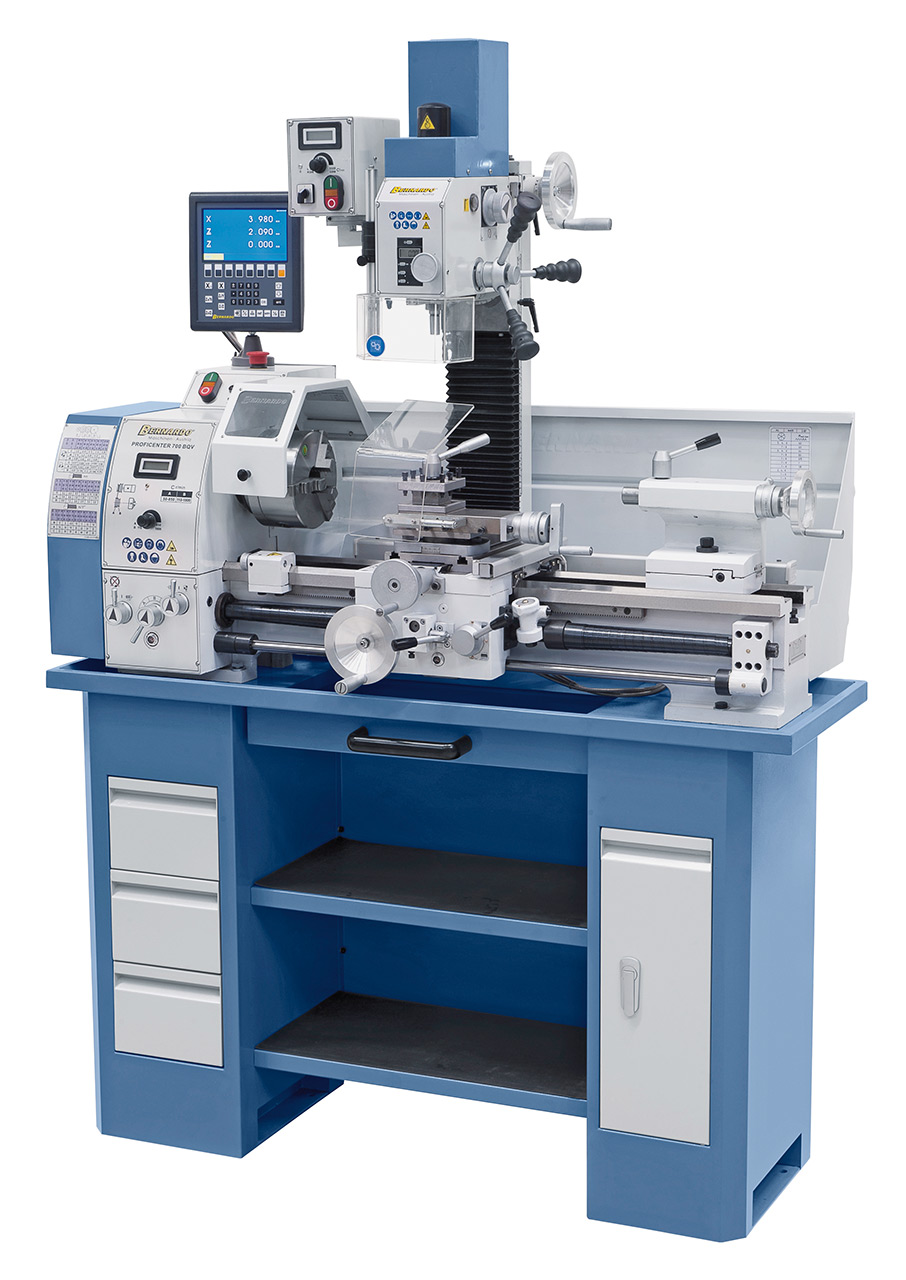

Bearbeitungszentrum Proficenter 700 BQV / 230 V inkl. 2-Achs-Digitalanzeige ES-12 V
Art.Nr.: 03-1250BUnser Topmodell Proficenter 700 BQV lässt für Feinmechaniker, Ausbildungs- und Lehrwerkstätten keine Wünsche offen. Bohren, Fräsen und Drehen auf kleinstem Raum, serienmäßig mit digitaler Anzeige für Bohrtiefe und Drehzahl zum komfortablen Arbeiten, sowie eine große Spindelbohrung, alles kombiniert in einer Maschine. Zur Reduzierung der Fertigungszeiten ist dieses Modell mit einer 2-Achs-Digitalanzeige ausgestattet.
5.292,00 €
inkl. 20% MWSt.Verfügbarkeit
Produkteigenschaften
- Elektronisch, stufenlose Drehzahlregelung, dadurch optimale Anpassung an das Werkstück
- Serienmäßig mit Zugspindel für den automatischen Längs- und Quervorschub
- Prismenbett mit großer Auflagefläche, induktiv gehärtet und geschliffen
- Nach den strengen Vorgaben des Bernardo-Standards gefertigt

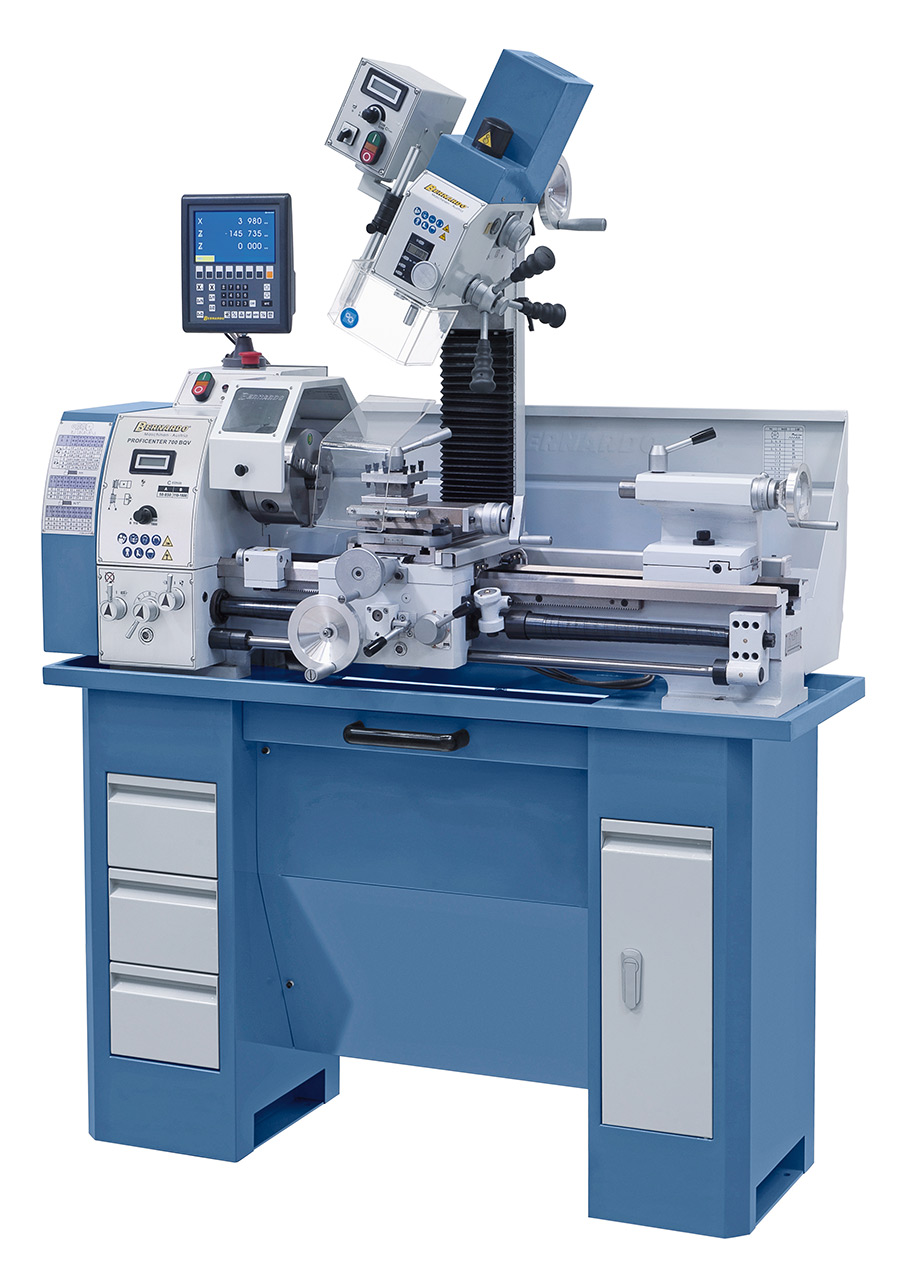

- Erweiterter Einsatzbereich durch den schwenkbaren Fräskopf
- Fräsaufsatz mit Digitalanzeige für den Pinolenhub und Drehzahl
- Oberschlitten in x-Achsenrichtung verschiebbar
- Serienmäßig mit Rechts-Linkslauf der Frässpindel
- Präzise Pinolenzustellung beim Fräsen mittels Handrad
- Serienmäßig mit 38 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
Produkt-Spezifikationen
|
Drehmaschine |
|
|
Spitzenweite |
700 mm |
|
Spitzenhöhe |
150 mm |
|
Umlaufdurchmesser über Bett |
280 mm |
|
Spindelbohrung |
38 mm |
|
Aufnahme in der Spindelbohrung |
MK 5 |
|
Drehzahlbereich, stufenlos |
50 - 1000 / 100 - 1800 U/min |
|
Bereich Längsvorschübe |
(14) 0,07 - 0,65 mm/U |
|
Bereich Planvorschübe |
(11) 0,03 - 0,12 mm/U |
|
Metrische Gewinde |
(18) 0,2 - 3,5 mm |
|
Zollgewinde |
(21) 8 - 56 Gg/1“ |
|
Pinolenweg |
85 mm |
|
Pinolenaufnahme |
MK 3 |
|
T-Nutengröße im Planschlitten |
12 mm |
|
Motor-Abgabeleistung S1 100% |
1,1 kW / 230 V |
|
Motor-Aufnahmeleistung S6 40% |
1,5 kW / 230 V |
|

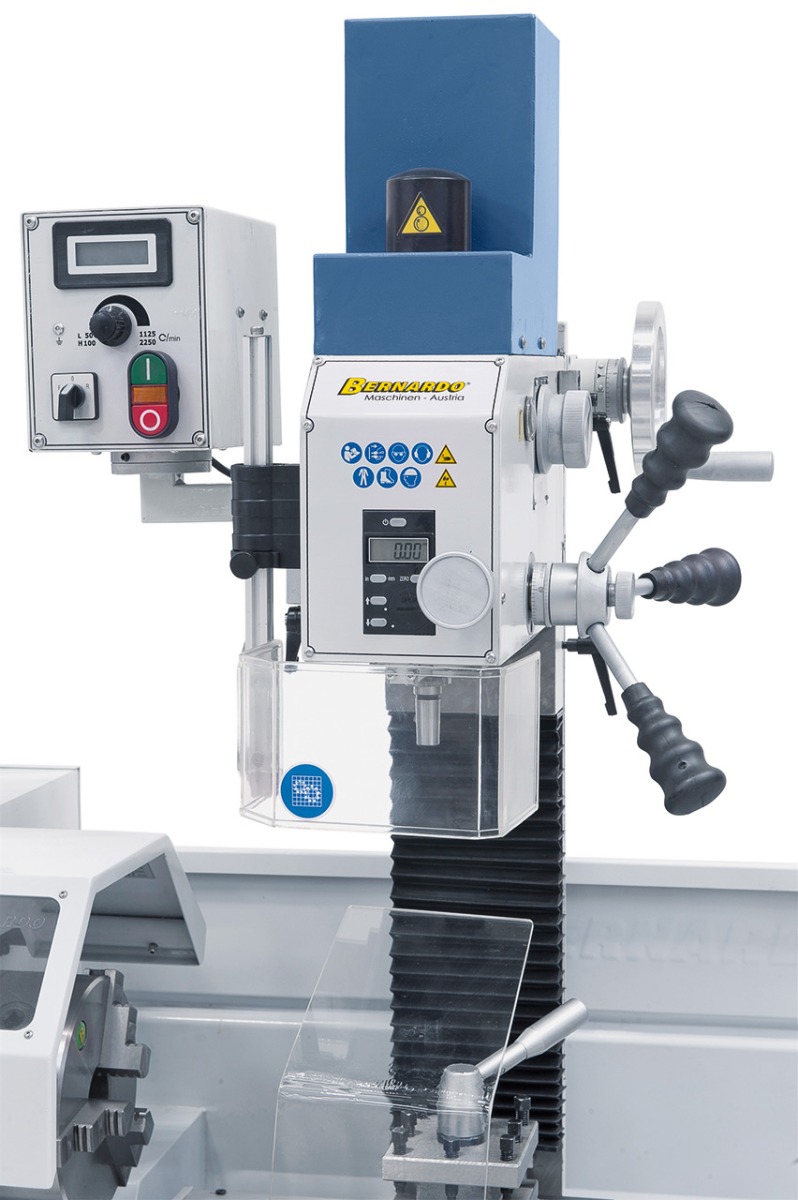

Fräsaufsatz |
|
|
Bohrleistung max. |
20 mm |
|
Stirnfräser max. |
63 mm |
|
Schaftfräser max. |
20 mm |
|
Ausladung |
170 mm |
|
Spindeldrehzahl, stufenlos |
50 - 2250 U/min |
|
Spindelaufnahme |
MK 2 |
|
Fräskopf schwenkbar |
-90° bis +90° |
|
Höhenverstellung Fräskopf |
260 mm |
|
Motor-Abgabeleistung S1 100% |
0,60 kW / 230 V |
|
Motor-Aufnahmeleistung S6 40% |
0,90 kW / 230 V |
|
Maschinenabmessung (B x T x H)* |
1380 x 640 x 1020 mm |
|
Gesamtgewicht ca. |
298 kg |
* ohne Untergestell
Lieferumfang

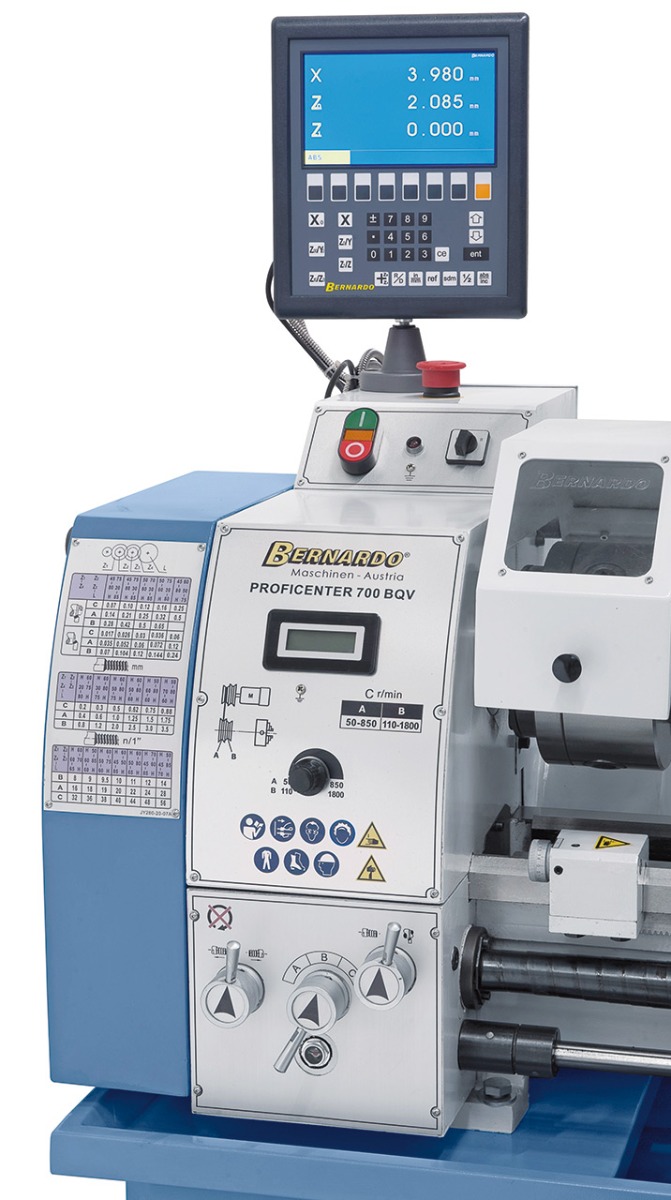

- 2-Achs-Digitalanzeige ES-12 V mit LCD-Display

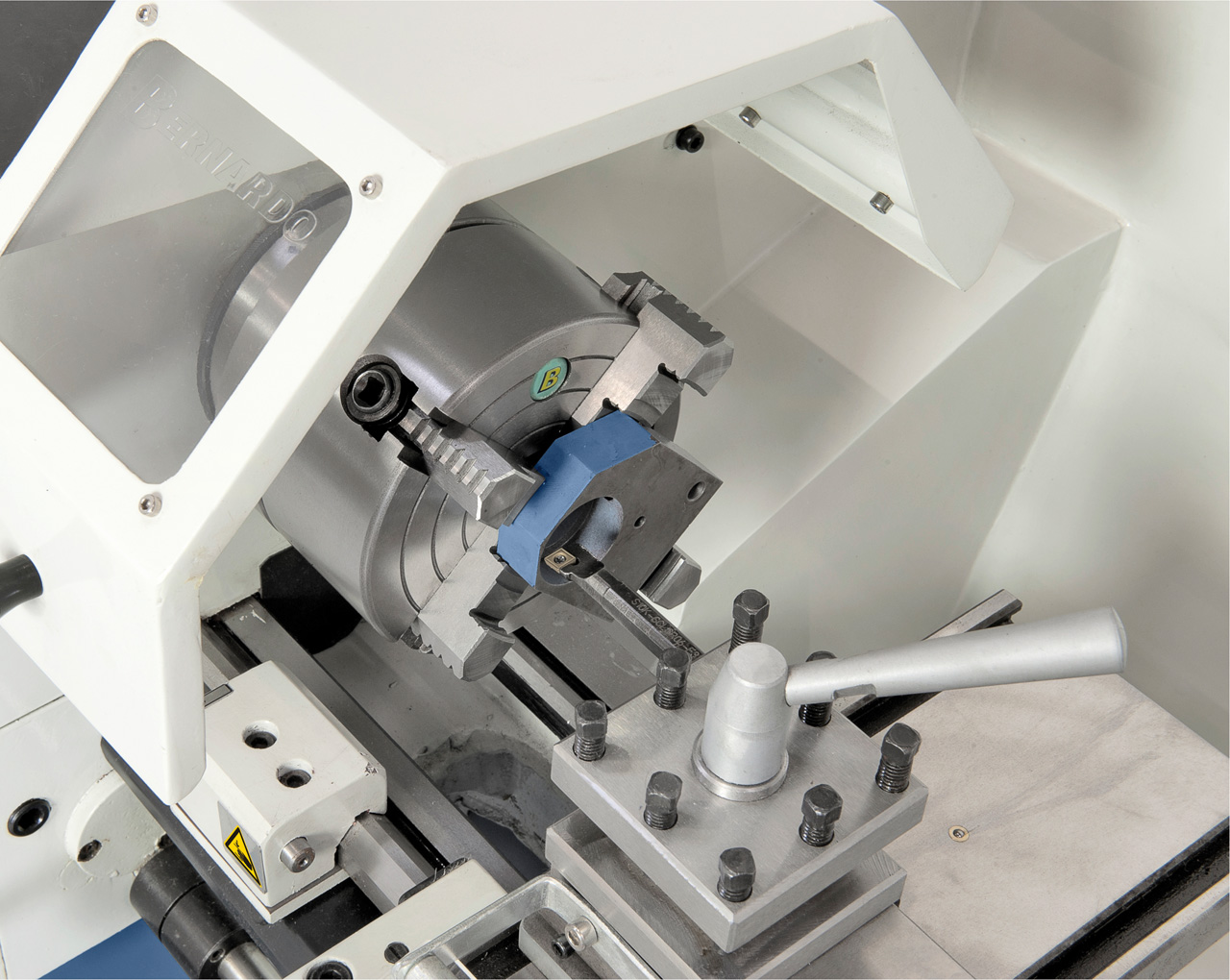

- 3-Backenfutter DK11-160 mm
- Futterflansch 160 mm
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 2 / B 16
- Feste Körnerspitzen

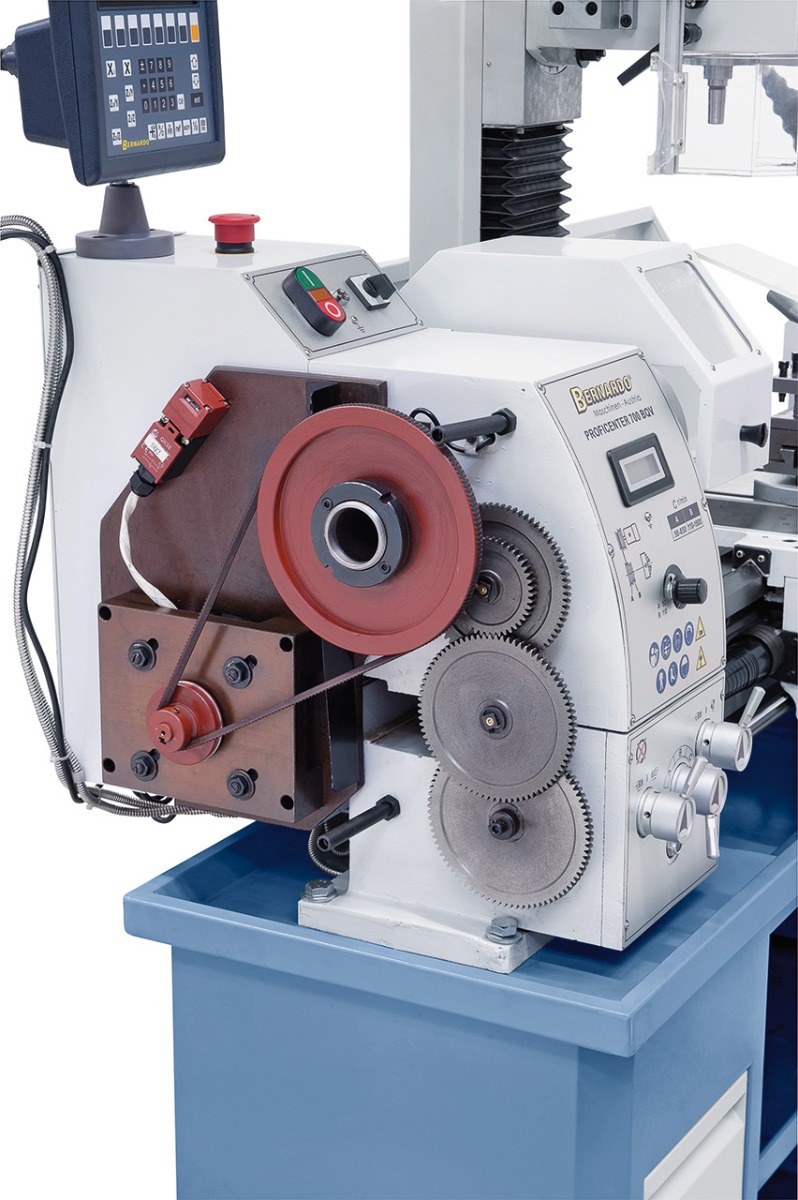

- Wechselräder
- Vierfachstahlhalter
- Rutschkupplung

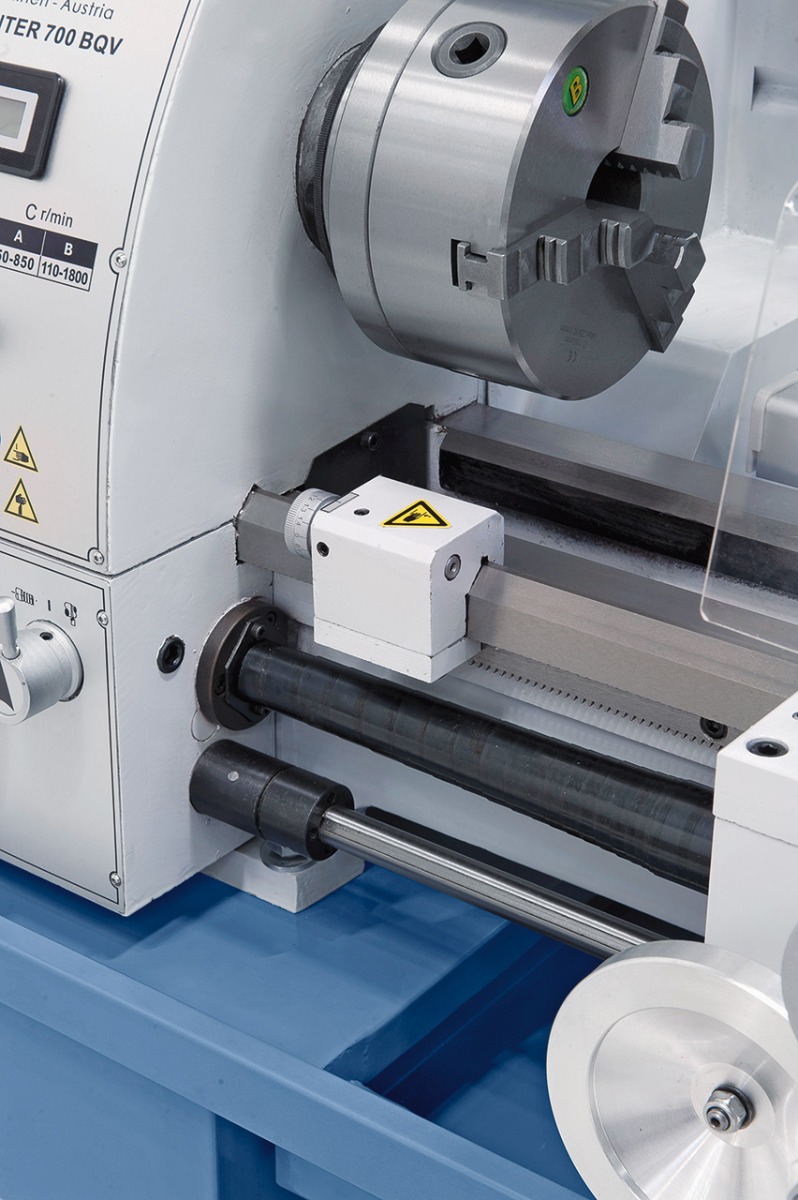

- Mikrometerlängsanschlag
- Planschlitten mit Obersupport
- Anzugsspindel M 10
- Digitale Pinolenhubanzeige
- Digitale Drehzahlanzeige
- Futterschutz
- Leitspindelabdeckung
- Spänerückwand
- Bedienwerkzeug
