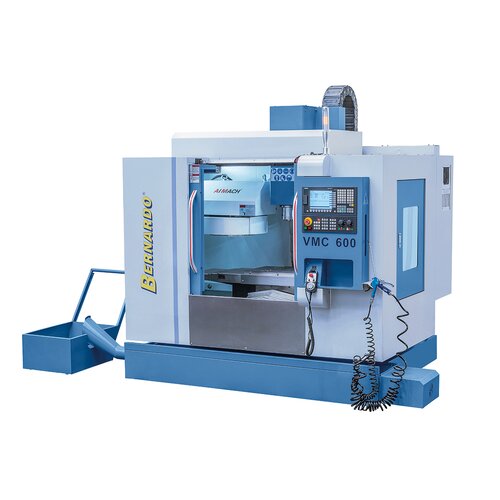

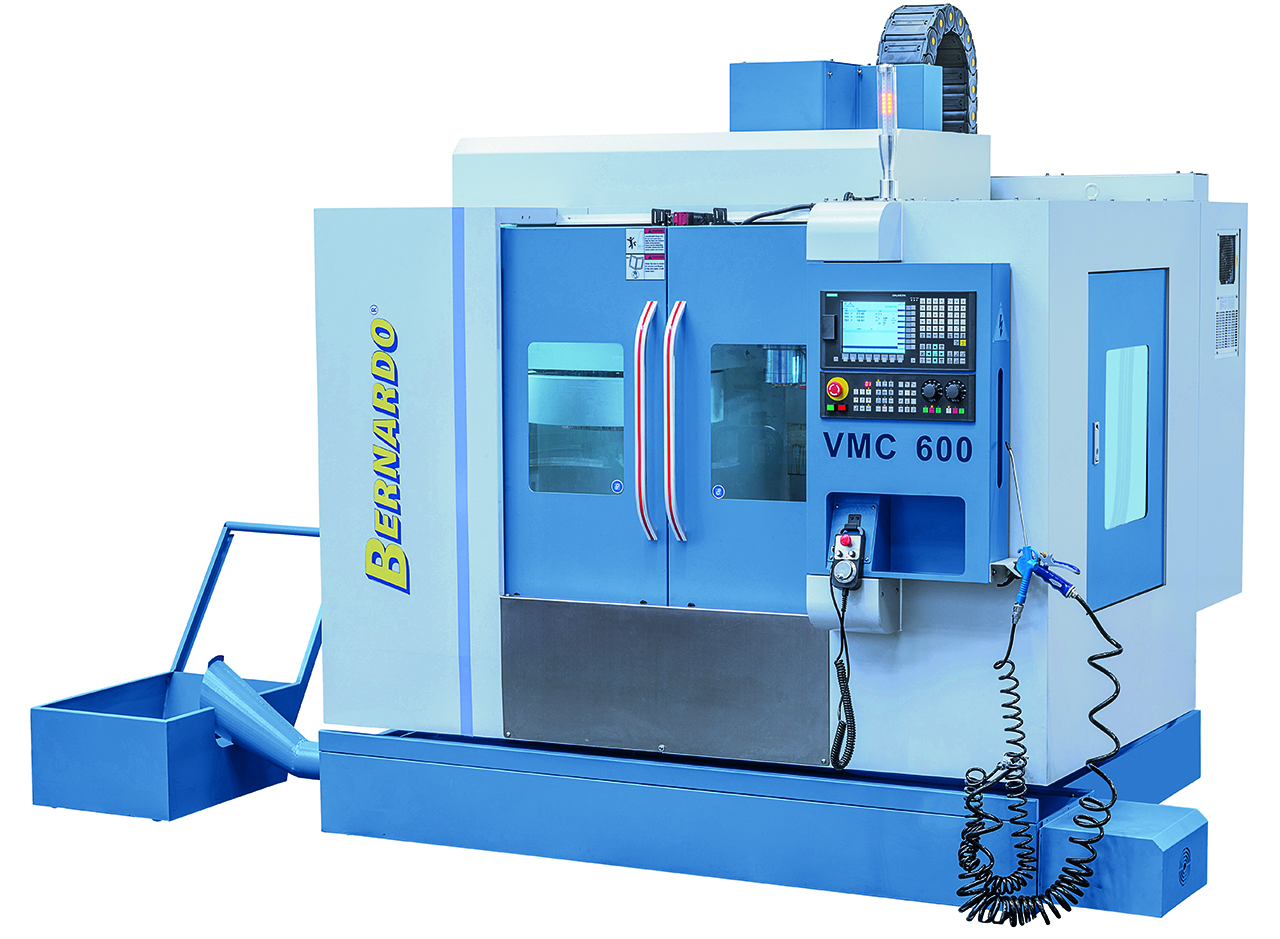

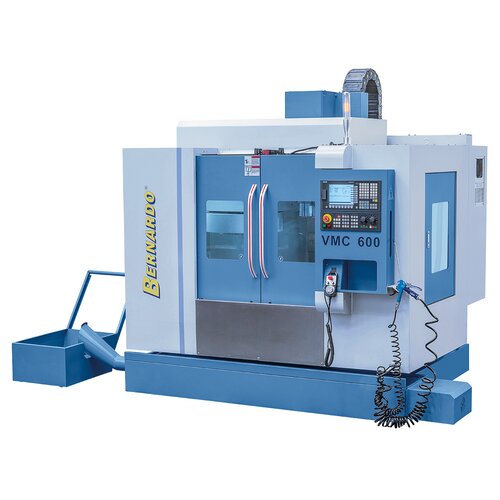

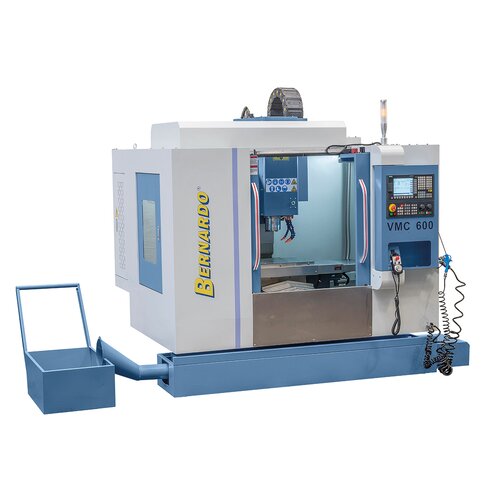

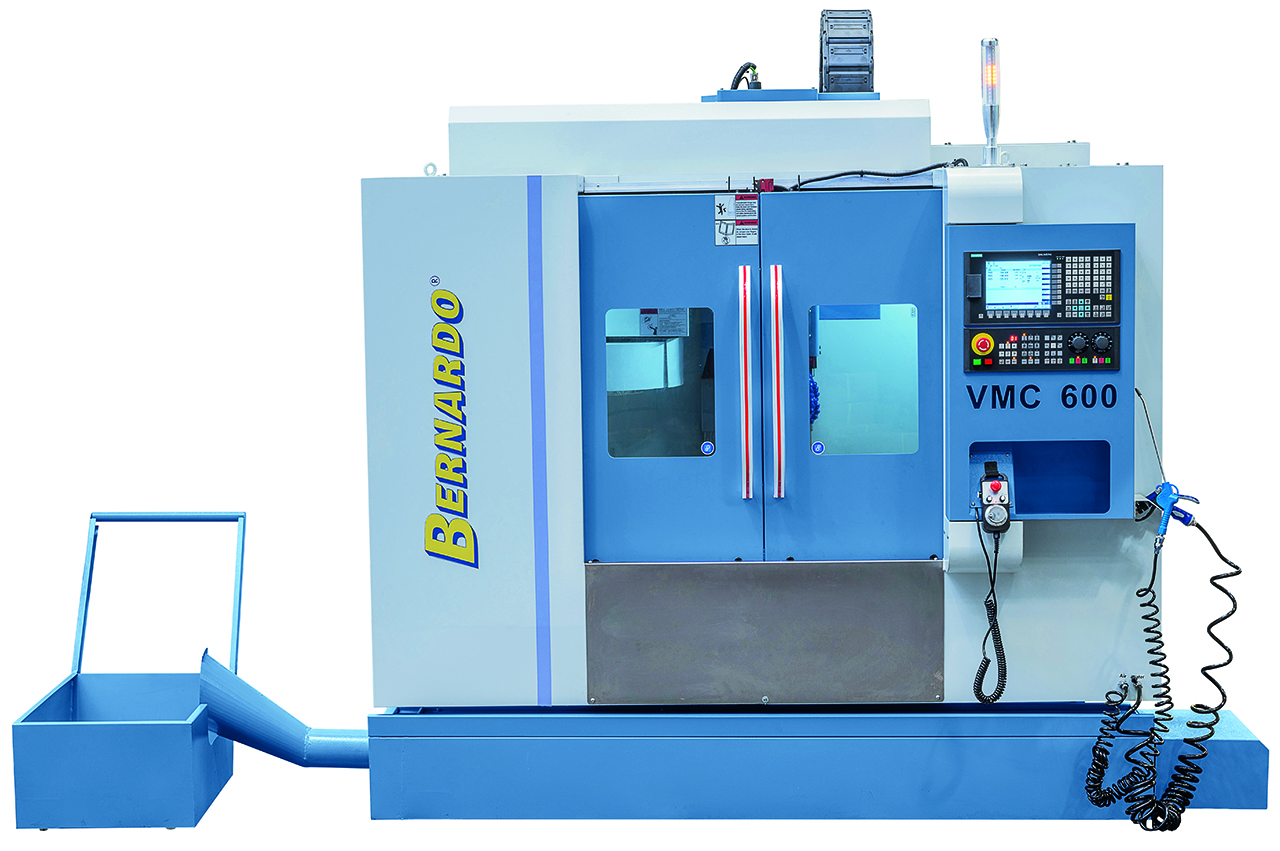

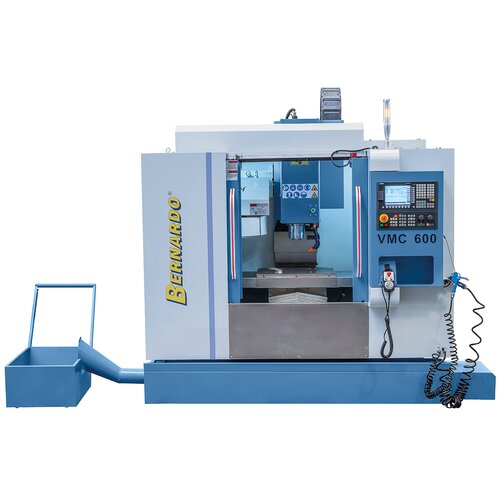

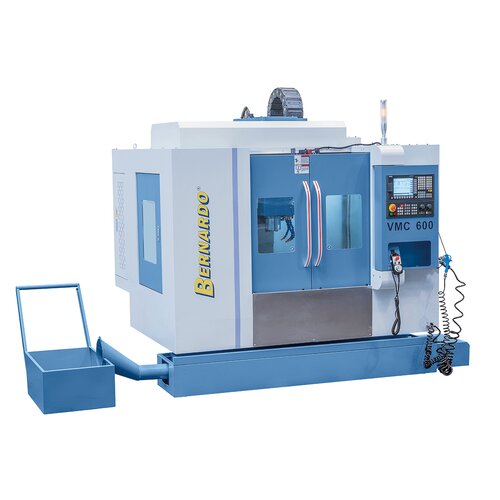

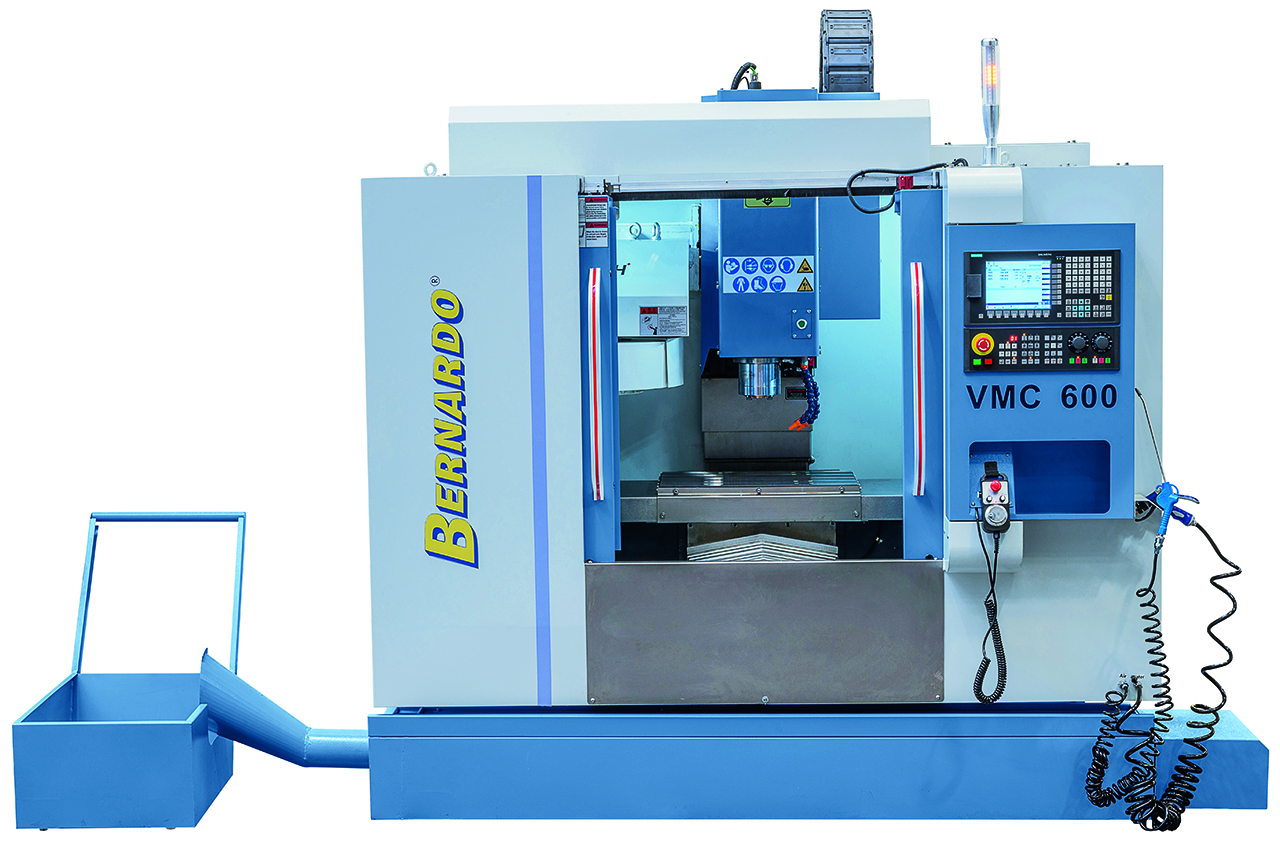

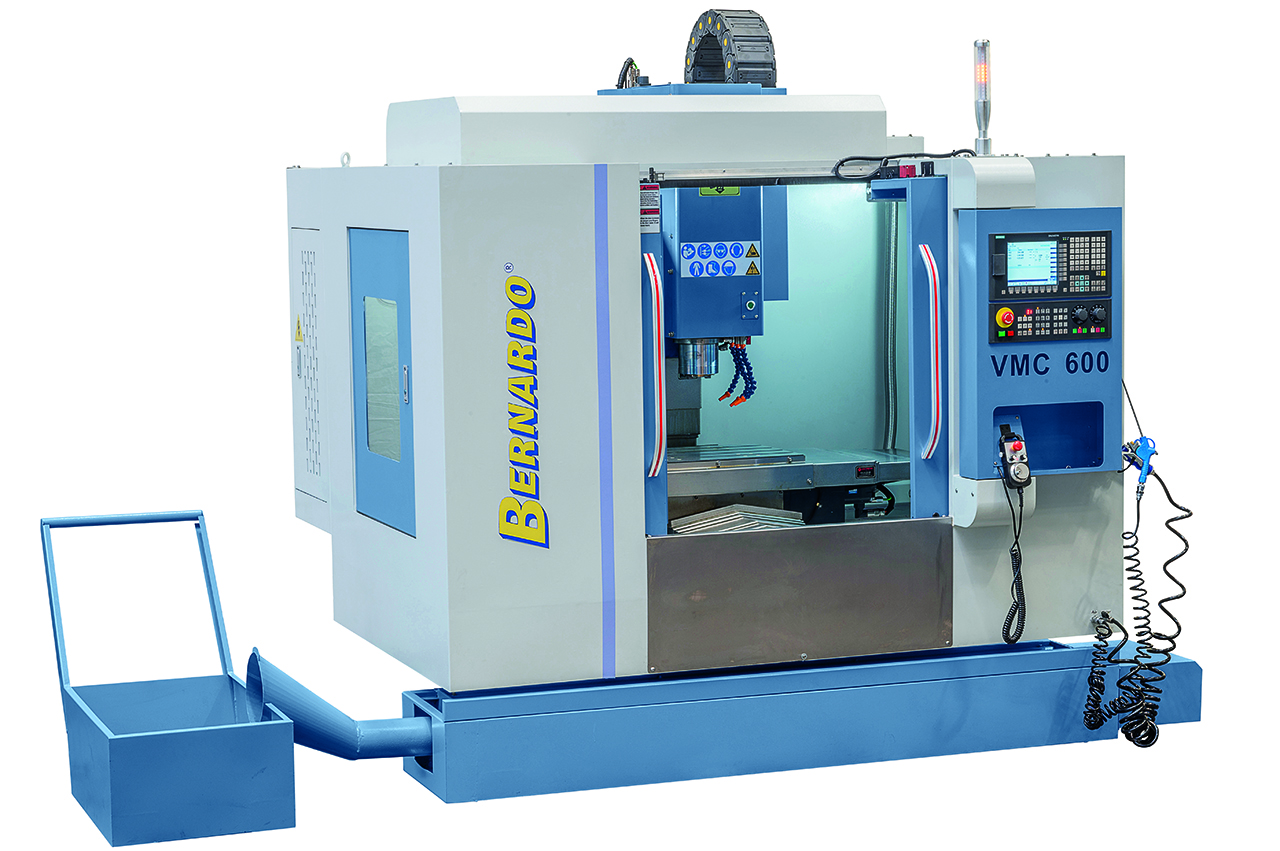

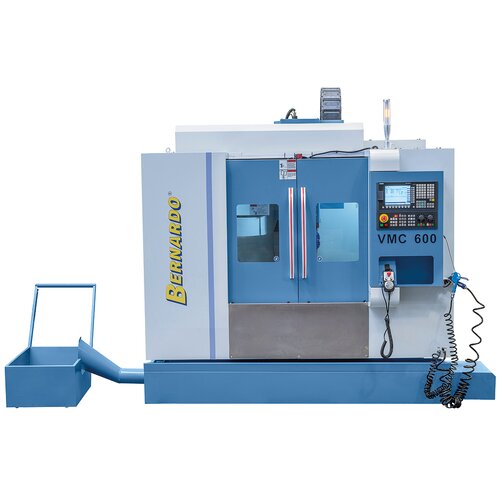

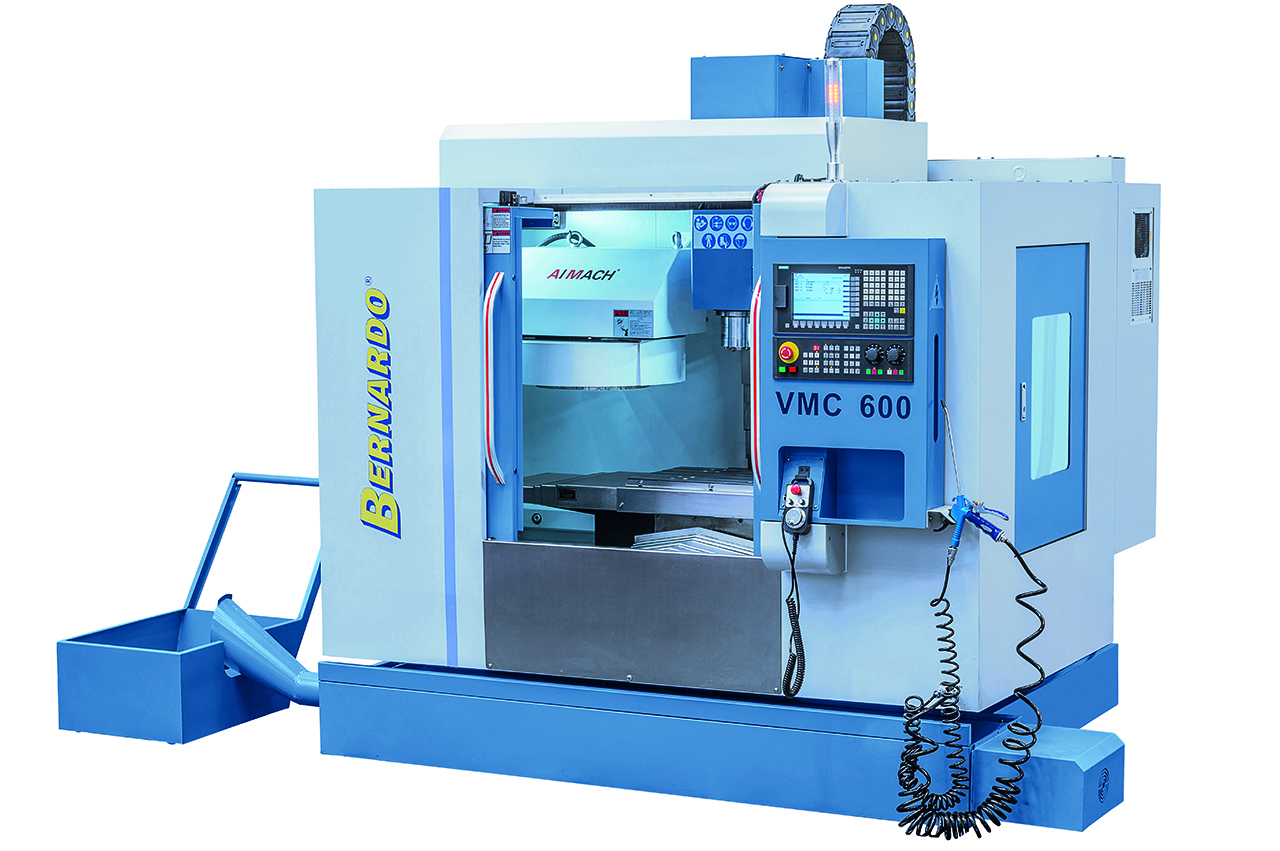

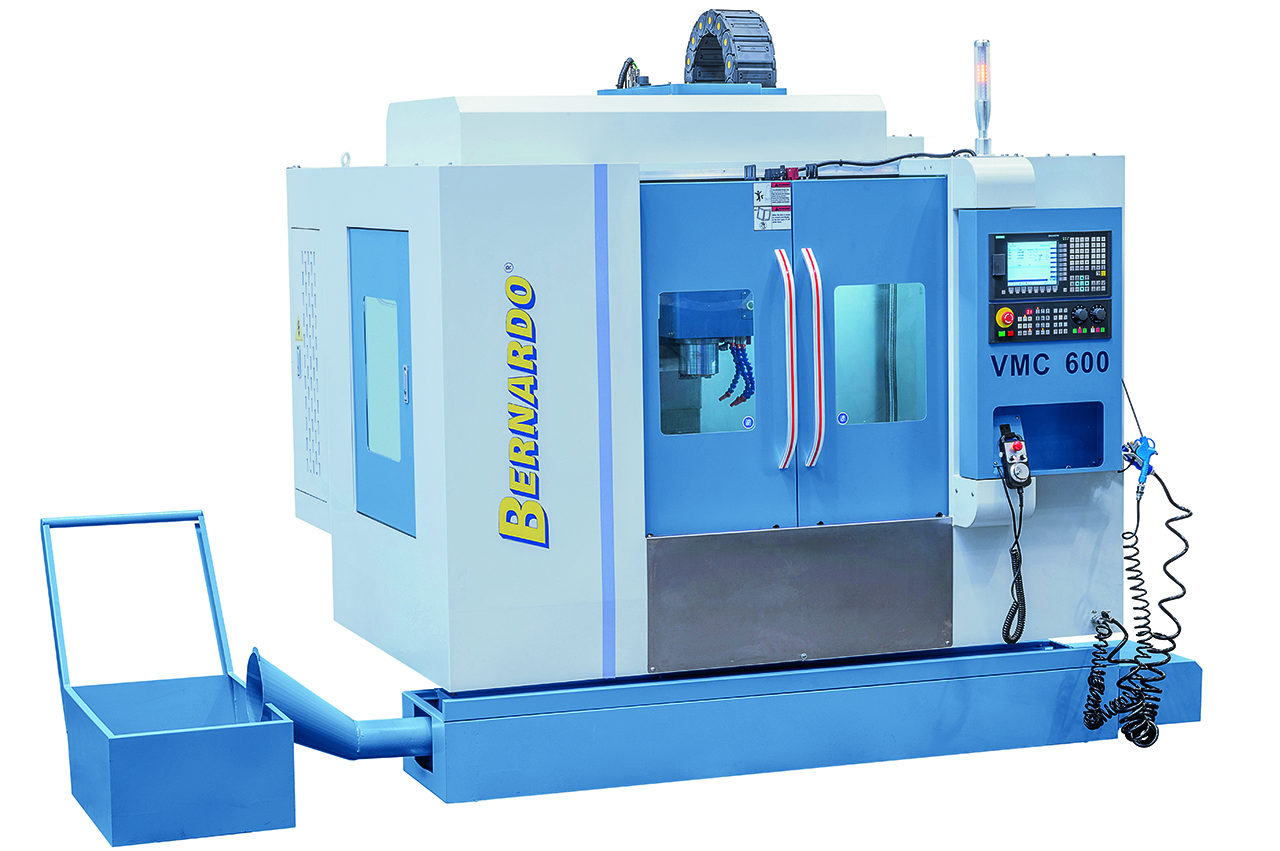

Centre d‘usinage vertical CNC VMC 600 avec Siemens 808D Advanced 16
Art. No.: 02-1350XLLe centre d‘usinage vertical CNC VMC 600 avec la commande Siemens Sinumerik 808D Advanced est la machine idéale pour le néophyte en CNC, mais est également utilisée comme seconde machine à côté de grands centres CNC. Du fait du rapport prix-prestations imbattable, ce modèle est parfaitement approprié pour la fabrication de séries économiques de tailles petites à moyenne.
29 800,00 €
Availability
Product Properties
- Carénage total de la machine avec deux porte coulissante à l‘avant et 2 portes latérales pour un accès facile
- Bâti stable en fonte à lit rigide pour une grande douceur et de meilleures performances de fraisage
- Guidage linéaire de précision et servomoteurs puissants pour de grandes vitesses dans tous les axes et une forte contrainte de la pièce à usiner
- Rendement élevé par l‘équipement de série étendu ainsi qu‘un grand nombre d‘accessoires en option
- Lubrification centralisée pour les voies de guidage et les broches à vis à bille
- Éléments de commande disposés ergonomiquement sur le pupitre de commande pivotant

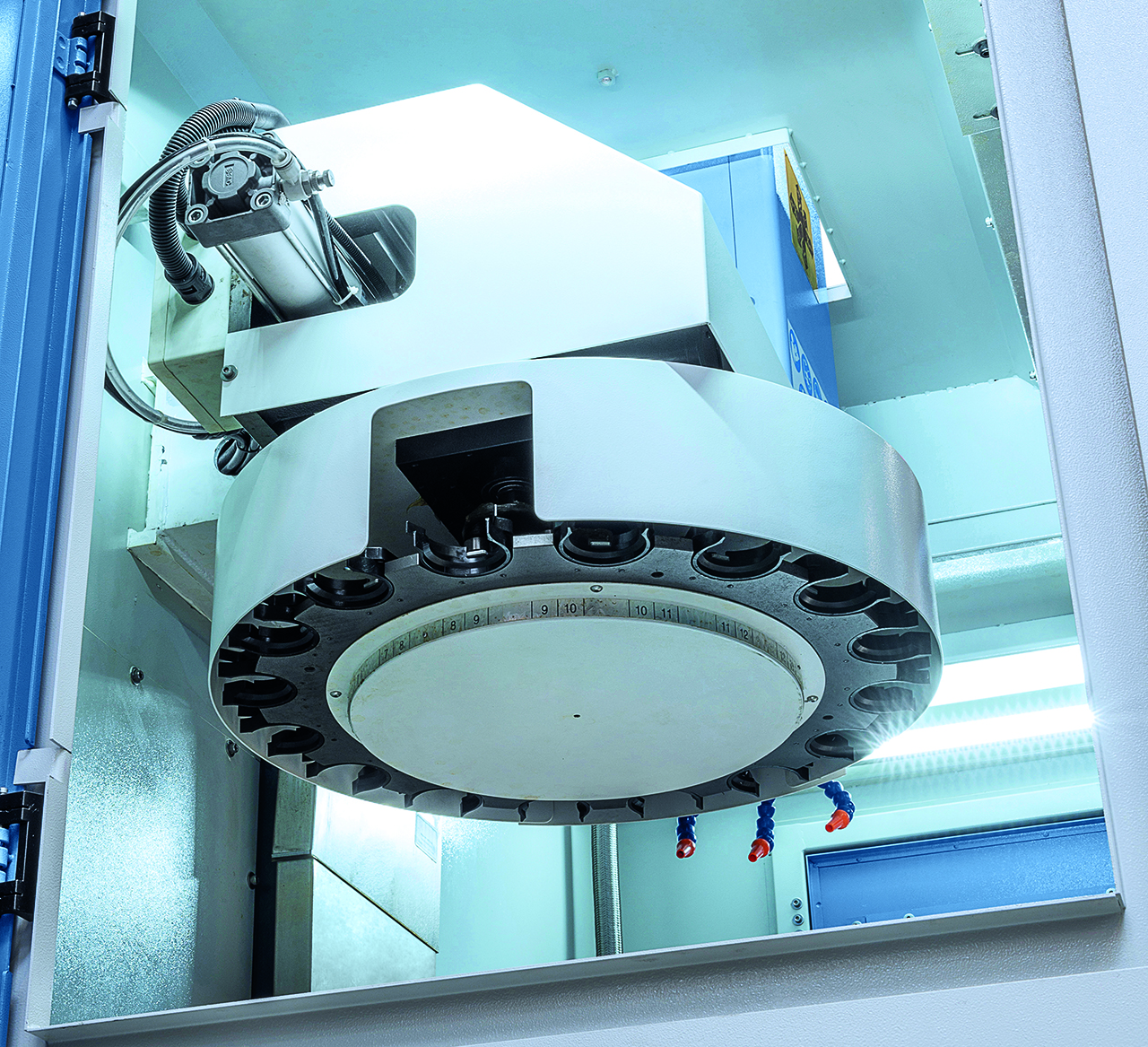

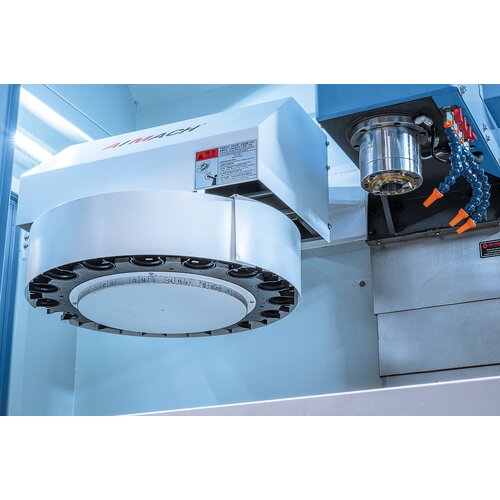

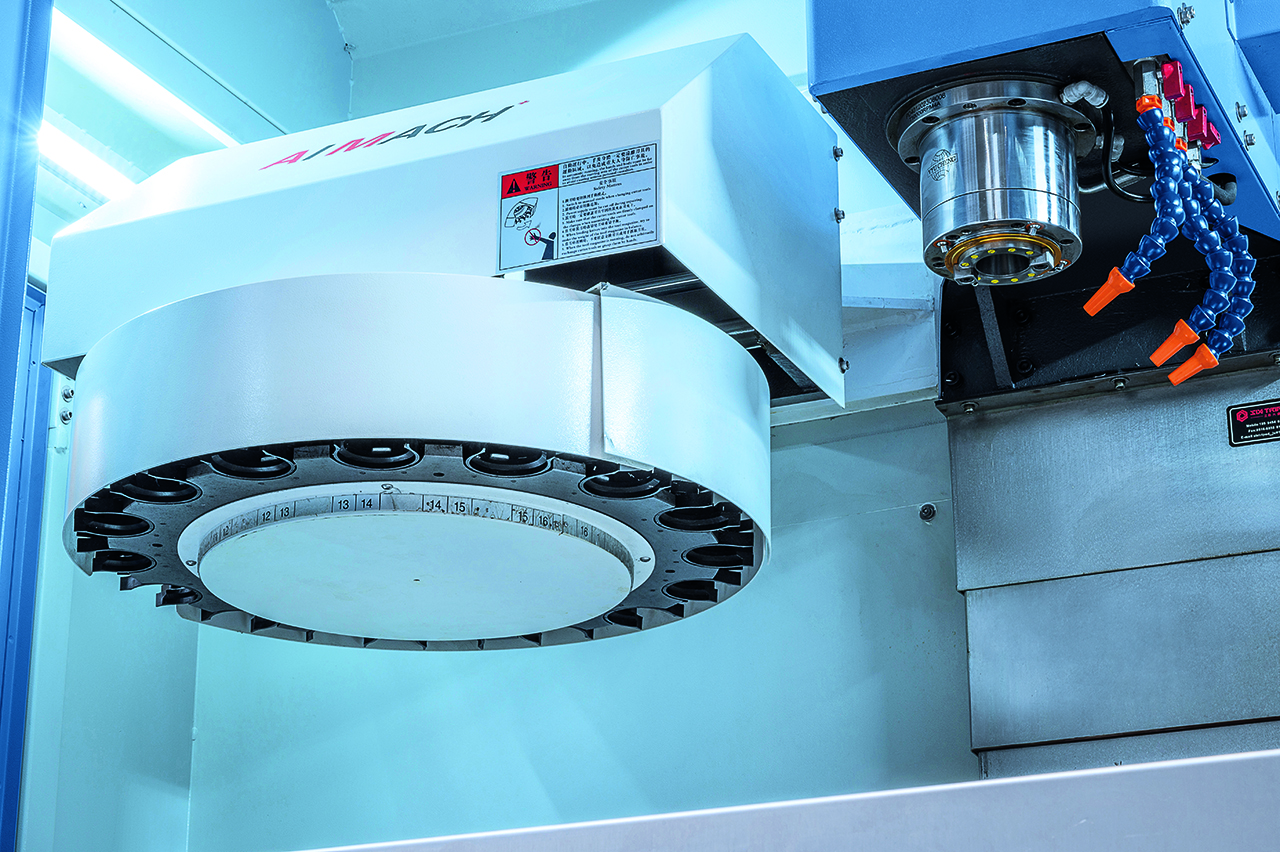

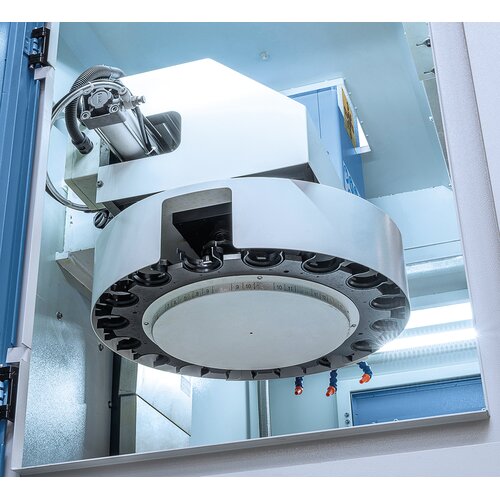

- Changeur d‘outil seize fois en construction carrousel
- Broches à vis à bille de précision avec écrous précontraints dans les 3 axes

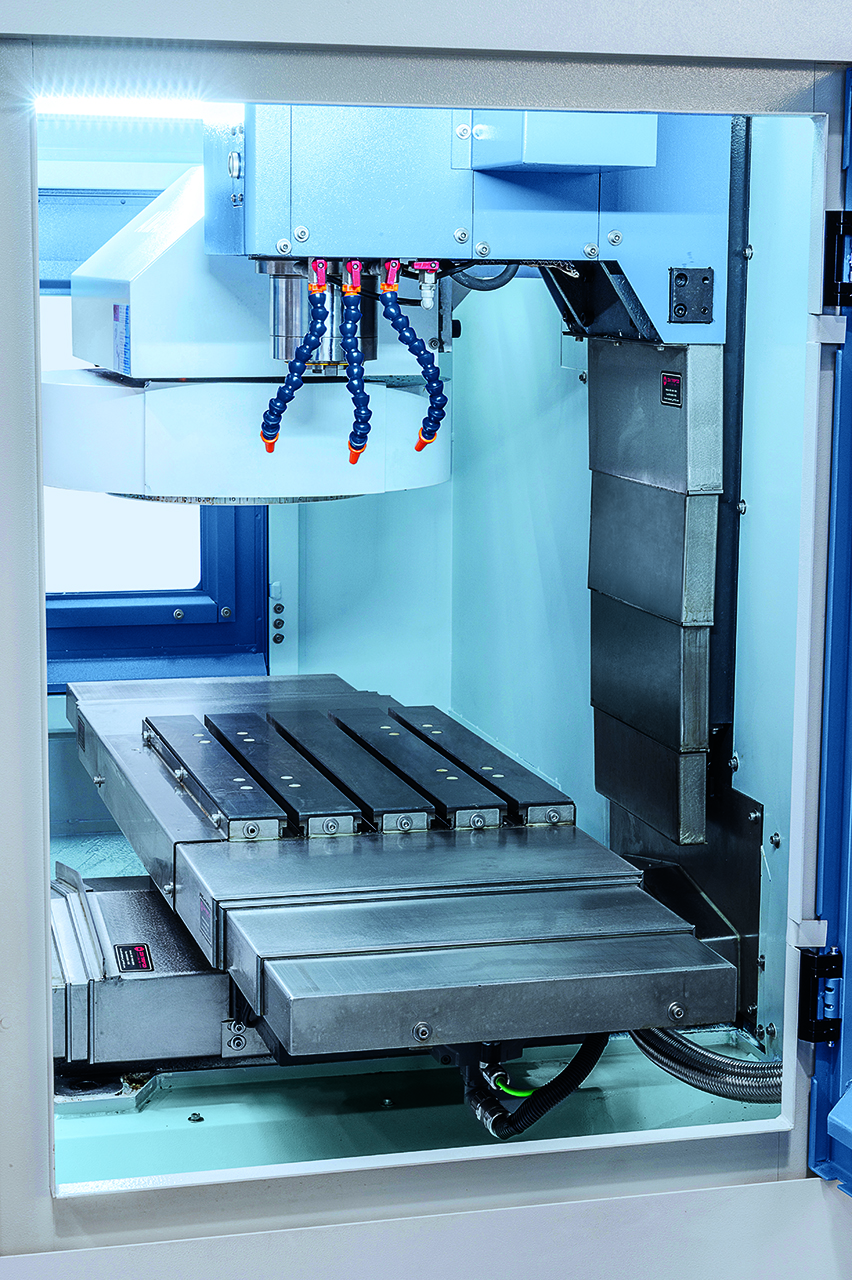

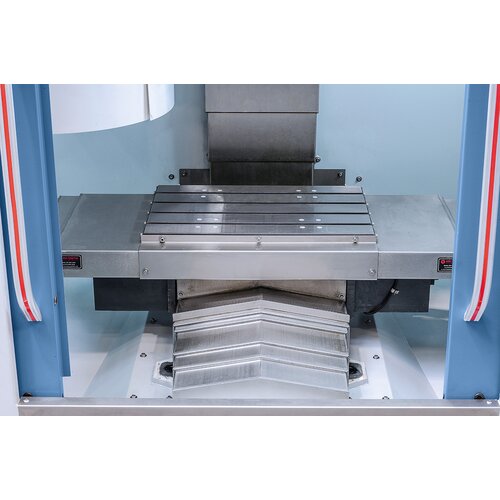

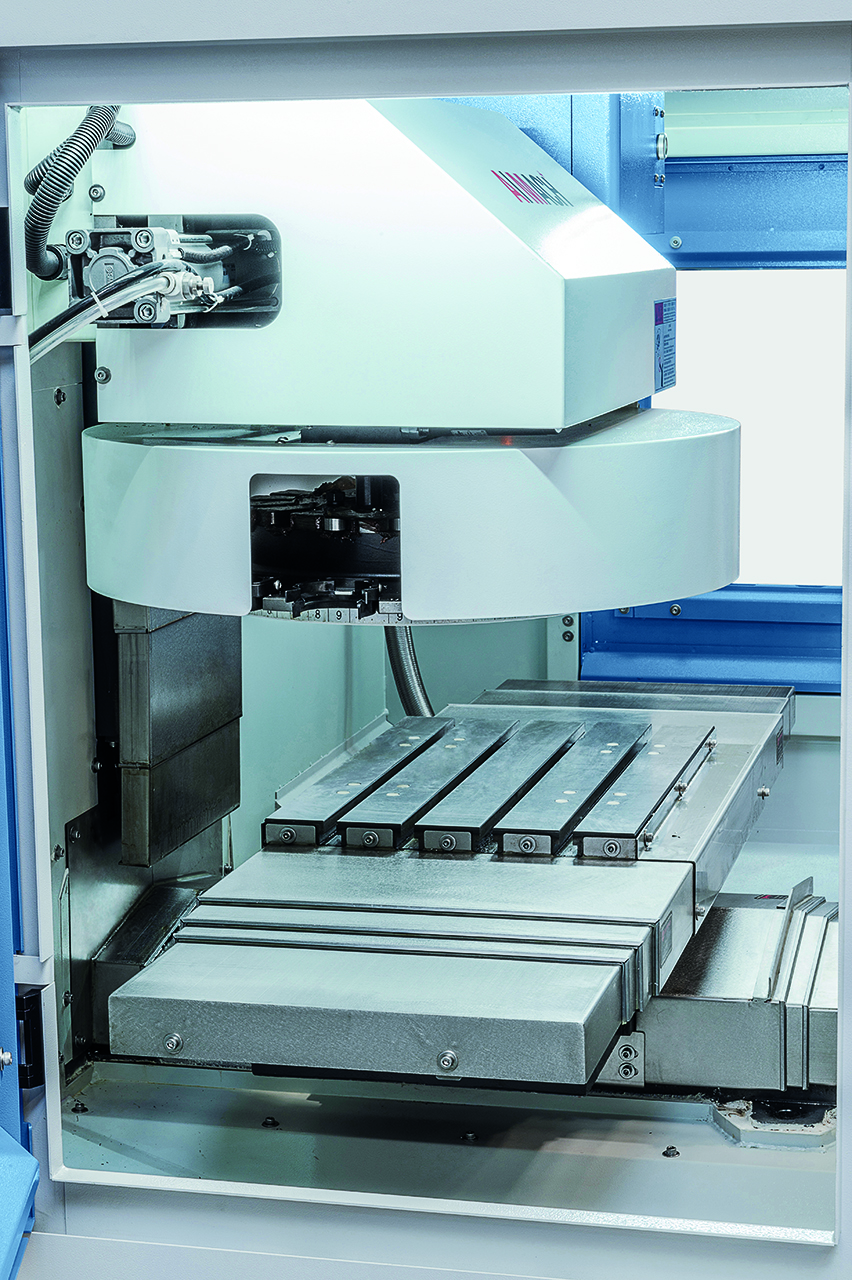

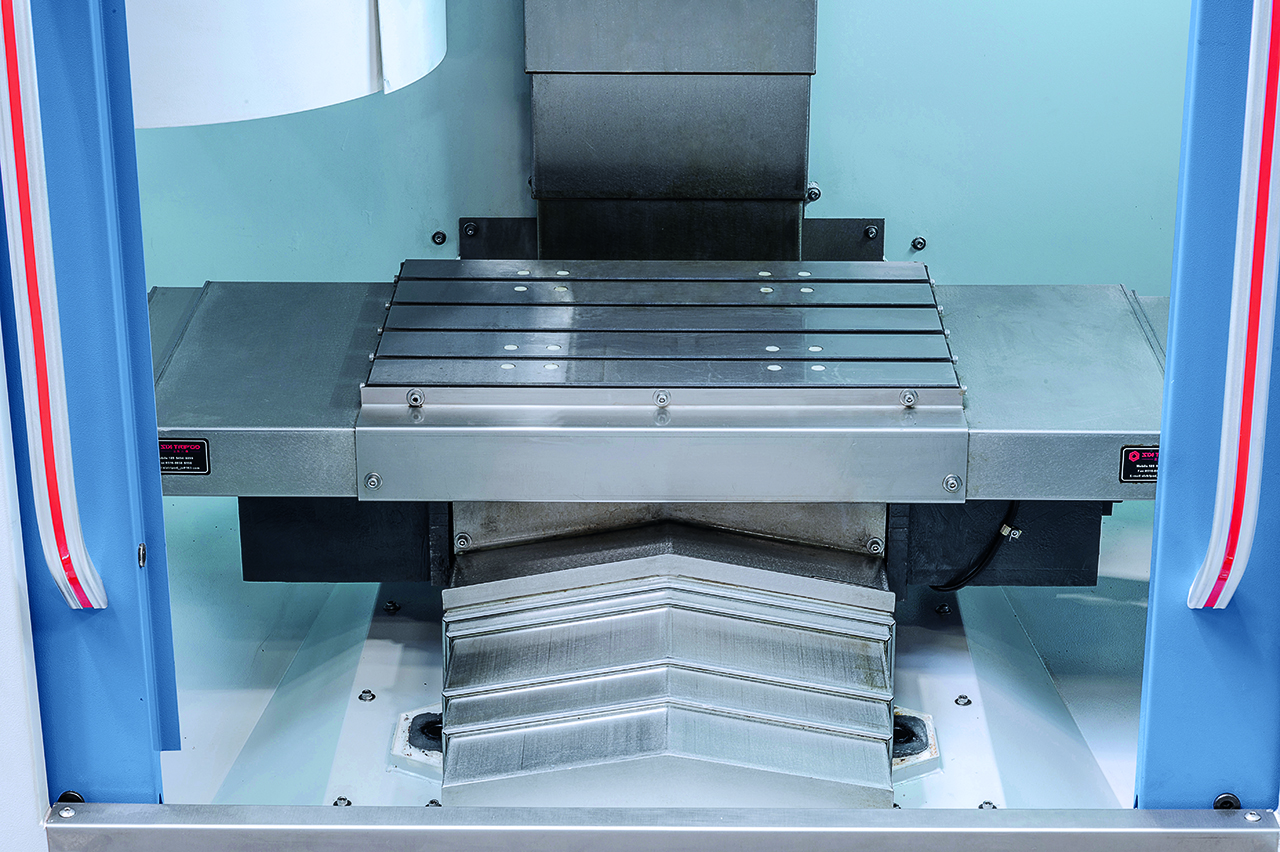

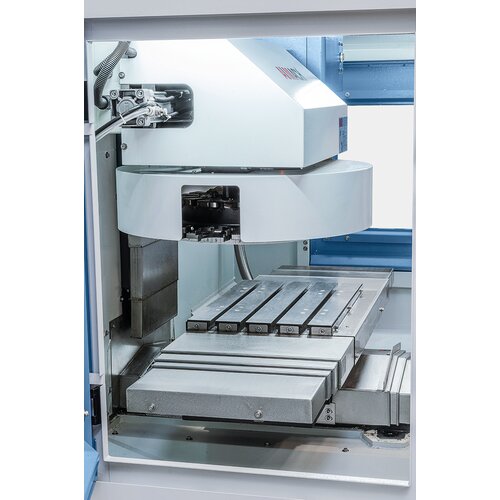

- Grande table croisée massive, surface usinée avec précision
Product Specifications
|
Zone de travail |
|
|
Dimensions de la table |
600 x 400 mm |
|
Cône de broche |
BT 40 |
|
Vitesse de broche, variable |
8000 tr/min |
|
Course axe x |
500 mm |
|
Course axe y |
400 mm |
|
Course axe z |
400 mm |
|
Distance ergot de broche - surface de la table |
70 - 470 mm |
|
Col de cygne |
390 mm |
|
Capacité de charge de la table |
350 kg |
|
Rainures en T (nombre/largeur/écartement) |
4 / 14 mm / 85 mm |
|
Avance |
|
|
Avance de travail axes x, y et z |
1 - 10.000 mm/min |
|
Vitesse rapide axes x et y |
24 m/min |
|
Vitesse rapide axe z |
24 m/min |
|
Précisions |
|
|
Précisions de positionnement |
± 0,005 mm |
|
Précisions de répétition |
± 0,003 mm |
|
Porte-outil |
|
|
Nombre d‘emplacements d‘outil |
16 pièce |
|
Taille d‘outil Ø x L max. |
78 x 250 mm |
|
Poids d‘outil max. |
8 kg |
|
Changement d‘outil, outil / outil |
2,3 sec. |
|
|
|
|
Puissance du moteur de la broche |
3,7 kW |
|
Dimensions machine (L x P x H) |
2580 x 1960 x 2450 mm |
|
Poids (env.) |
2500 kg |
Delivery Contents

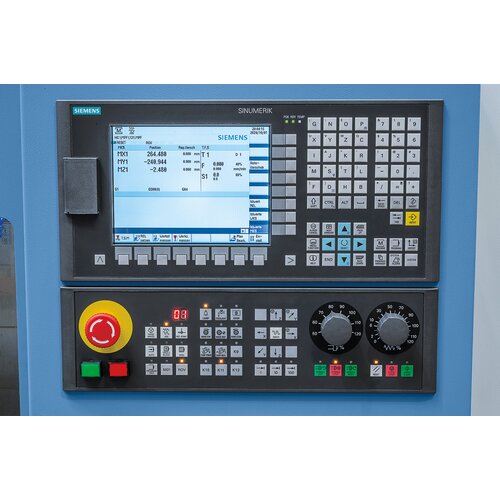

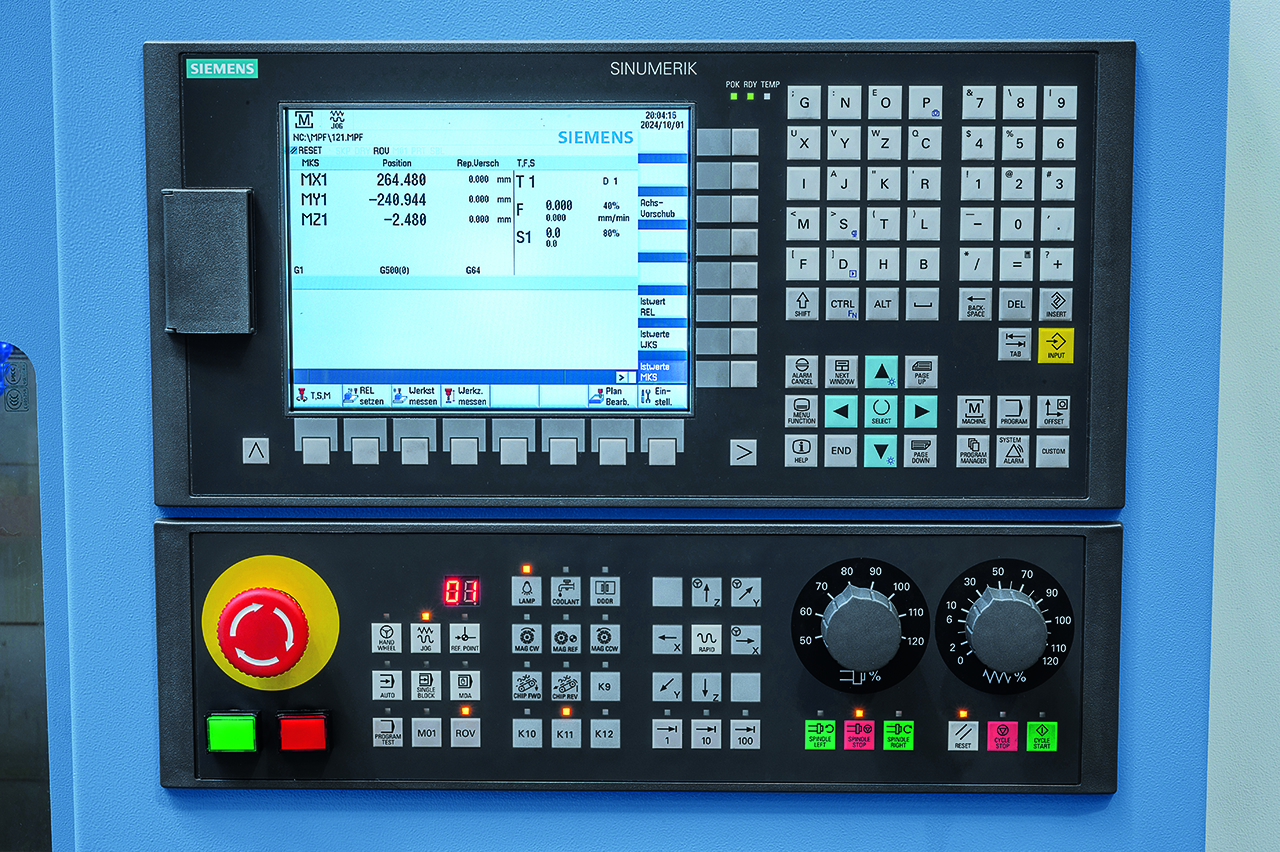

- Commande Siemens Sinumerik 808D Advanced-16
- Préparation pour le montage d‘un 4e axe

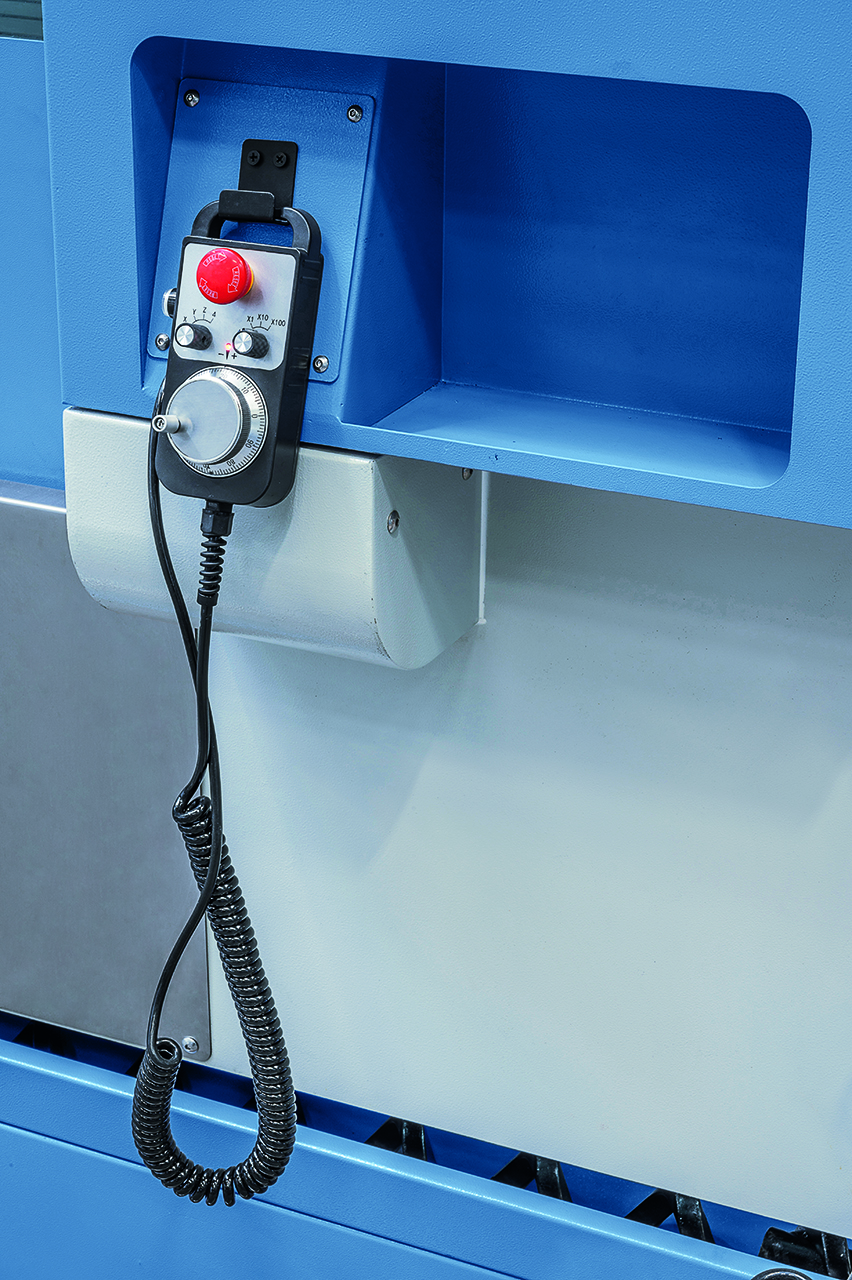

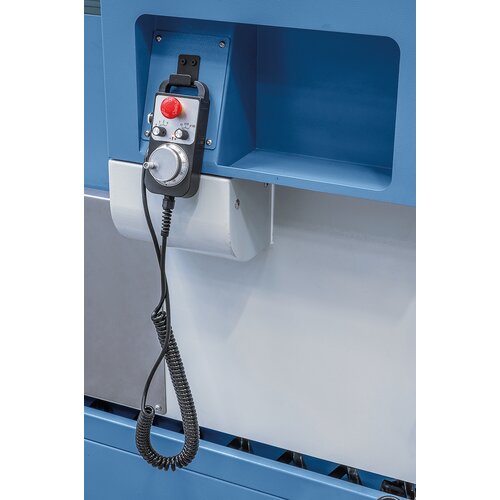

- Manivelle électronique avec bouton d‘arrêt d‘urgence
- Servomoteurs Siemens pour les 3 axes
- Changement d‘outils seize fois

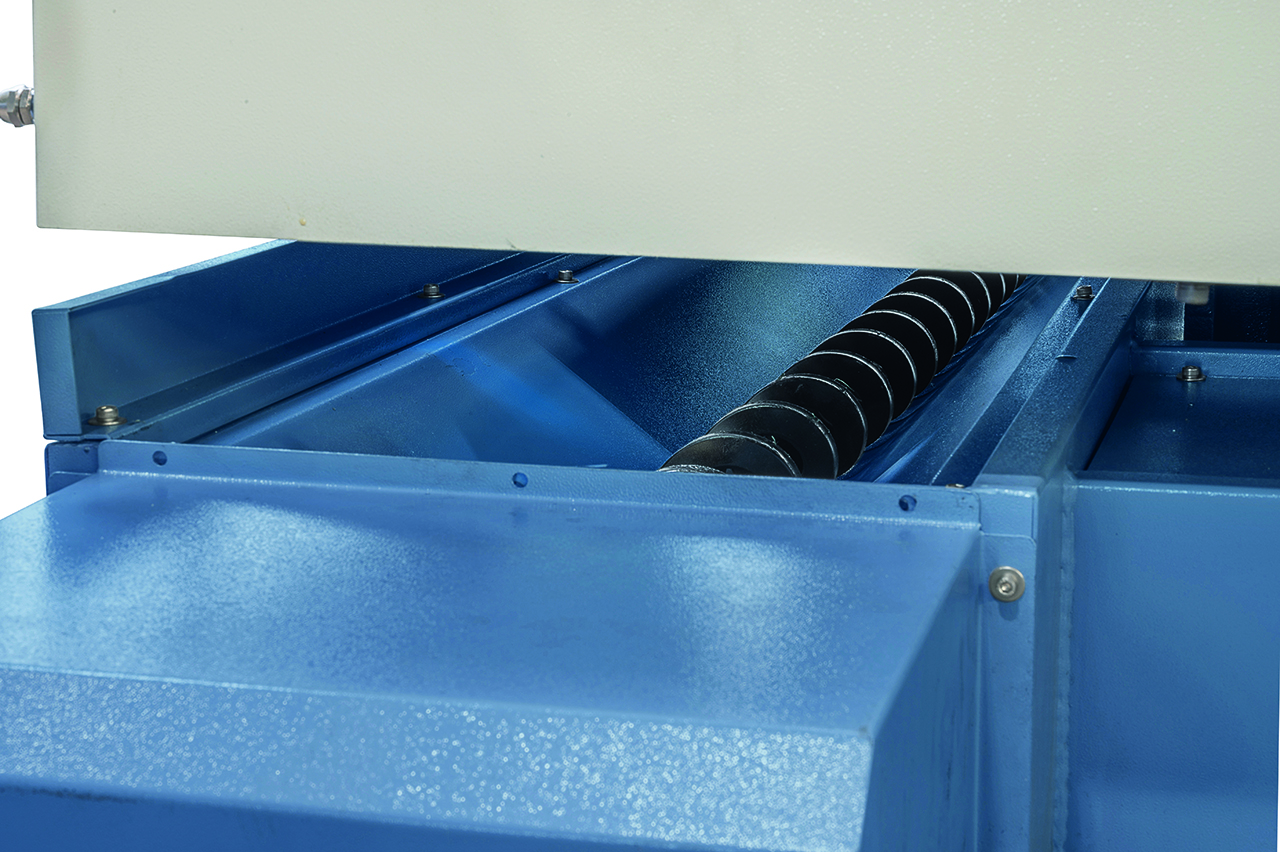

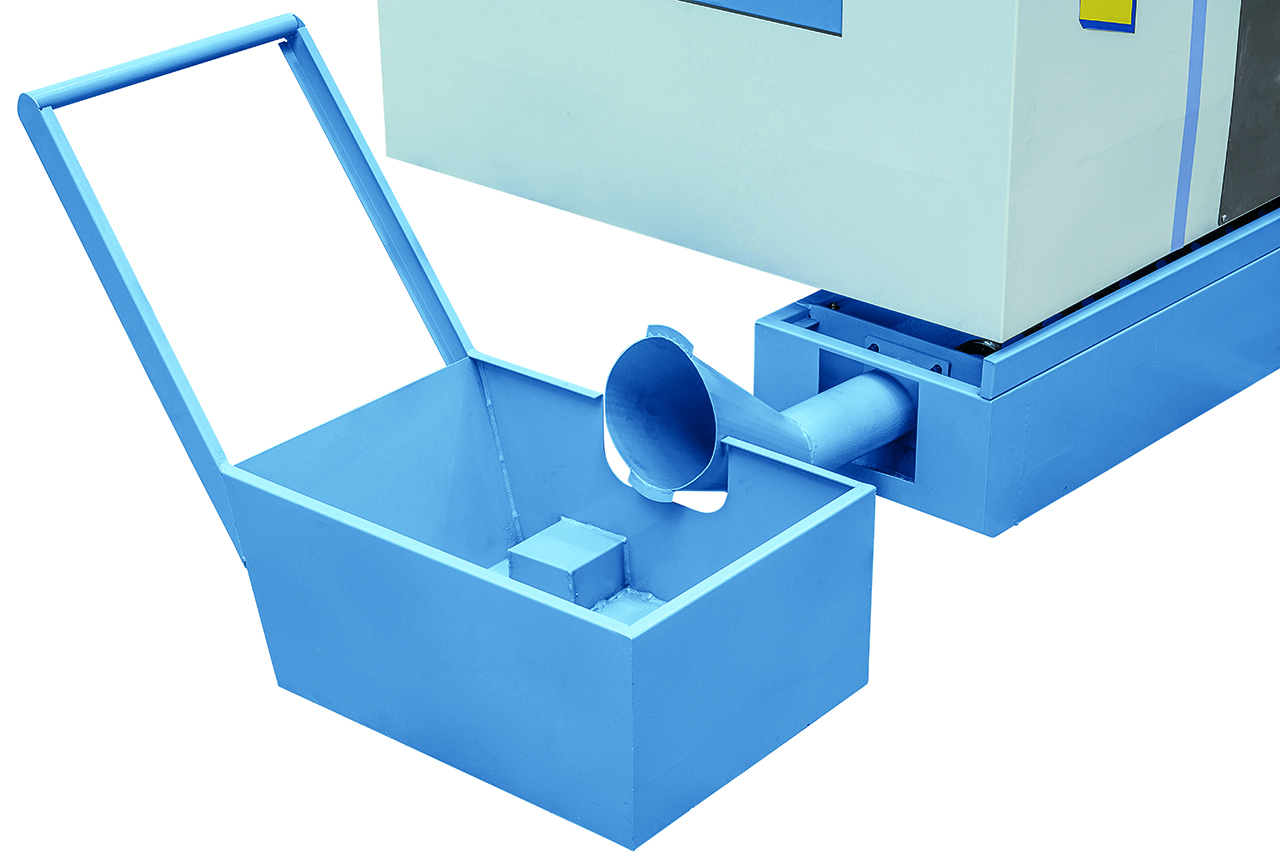

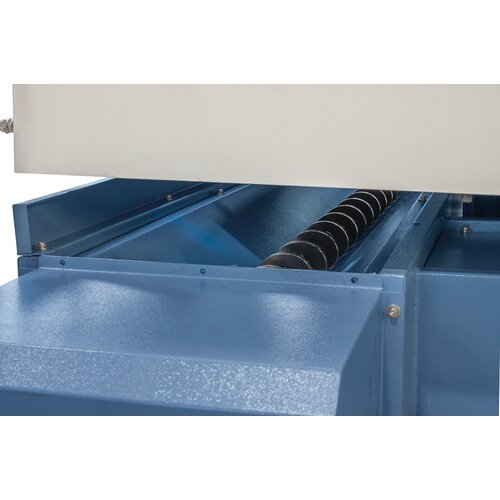

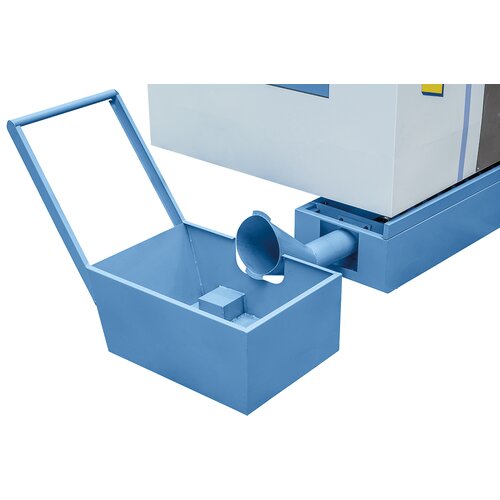

- Convoyeur à copeaux à spirale
- Guidage linéaire de précision dans tous les axes

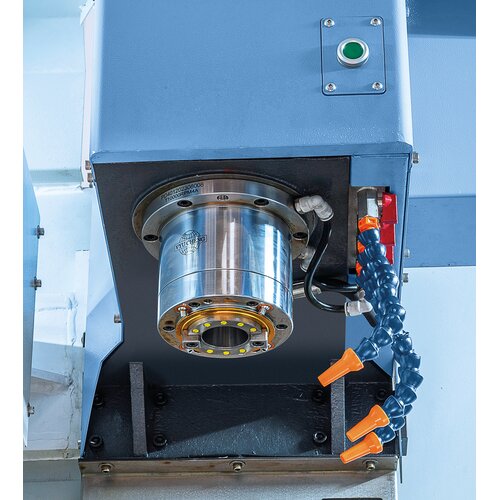

- Fonction de soufflage automatique de la broche
- Orientation automatique de la broche
- Carénage total de la machine avec 2 porte coulissante à l‘avant
- Verre de sécurité CE
- Verrouillage de sécurité
- Éclairage de l'espace de travail

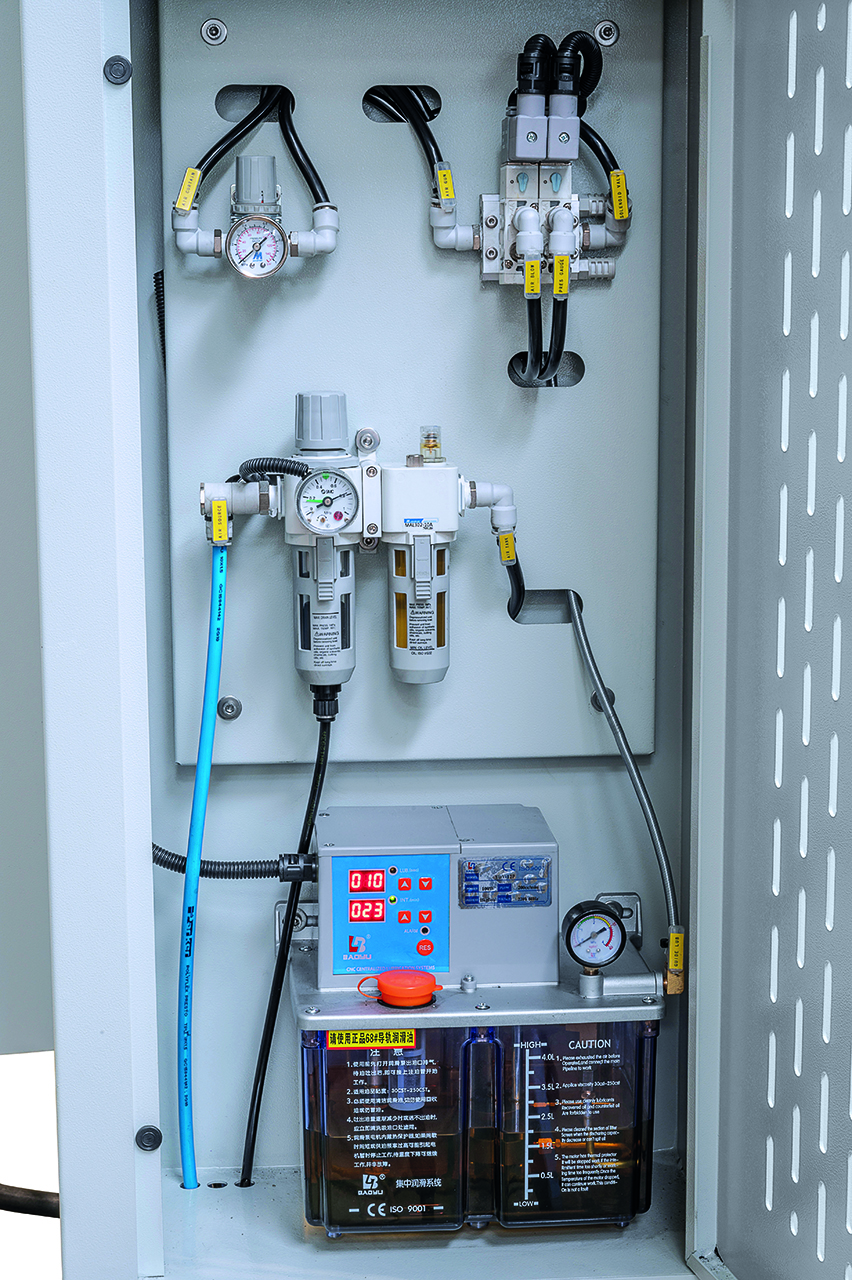

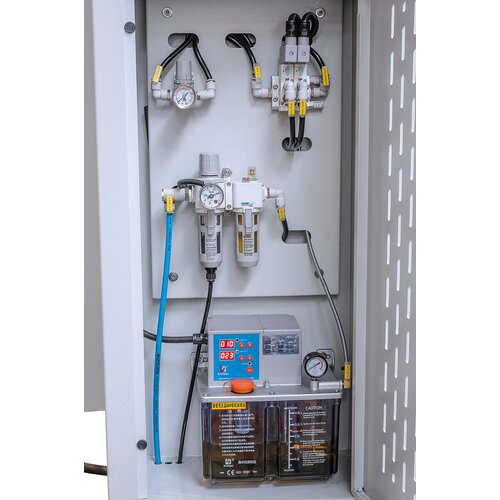

- Graissage central automatique
- Pistolet d‘air comprimé à main
- Pistolet pulvérisateur de liquide de refroidissement

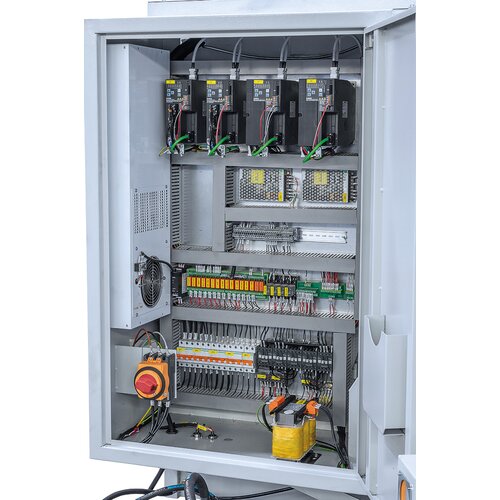

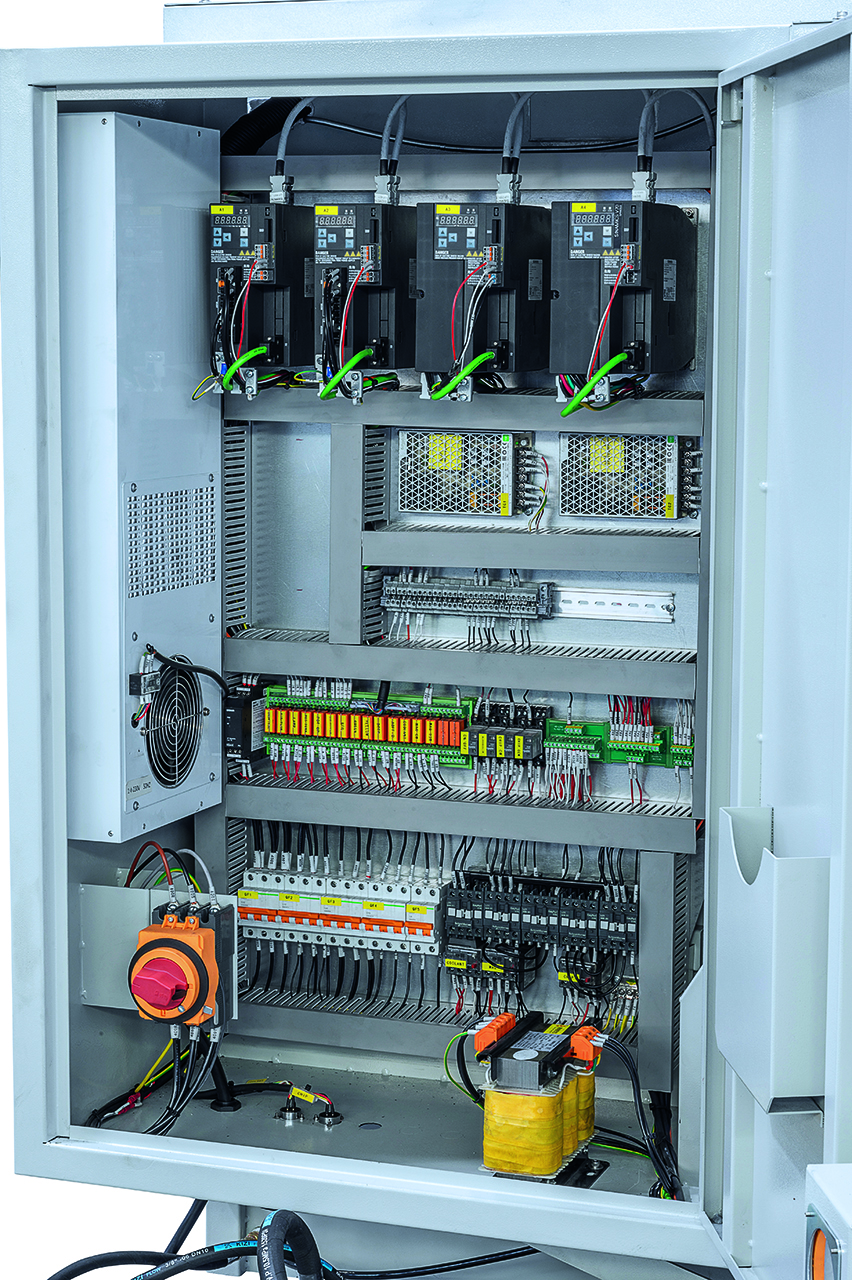

- Armoire de commande électrique avec climatisation

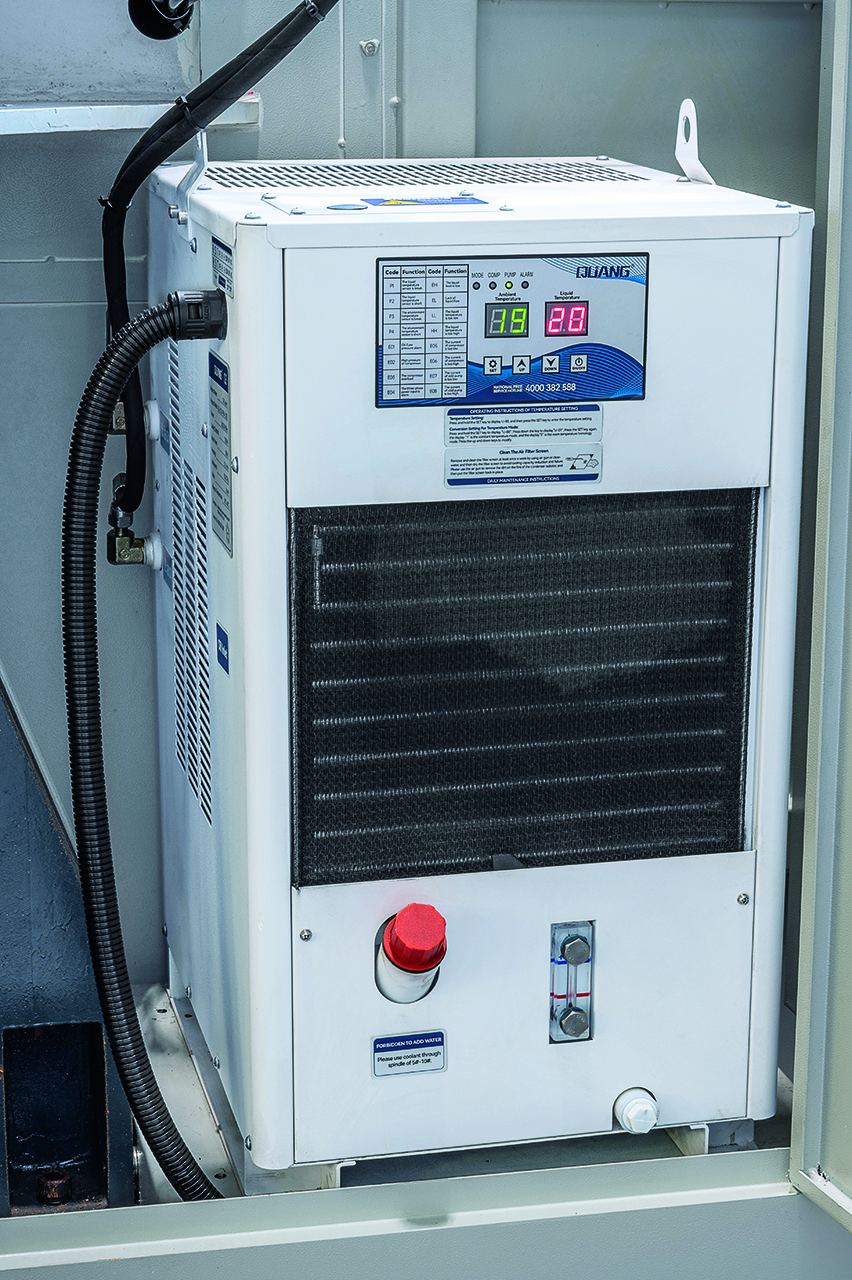

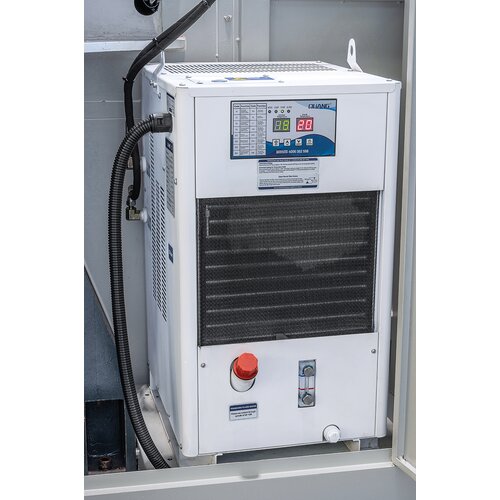

- Refroidissement de l'huile de broche
- Recouvrement télescopique dans l‘axe x, y et z

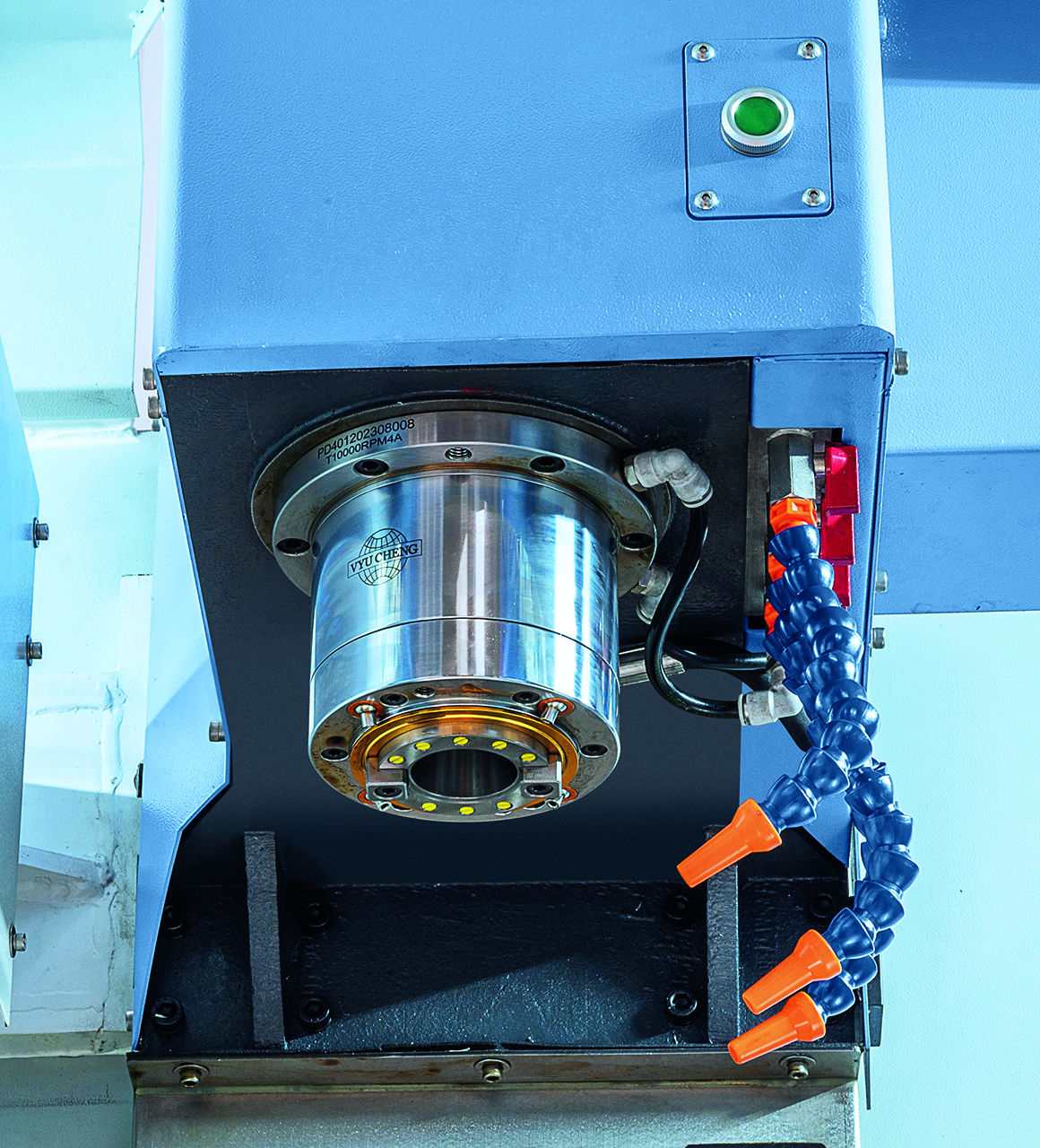

- Dispositif d‘arrosage
