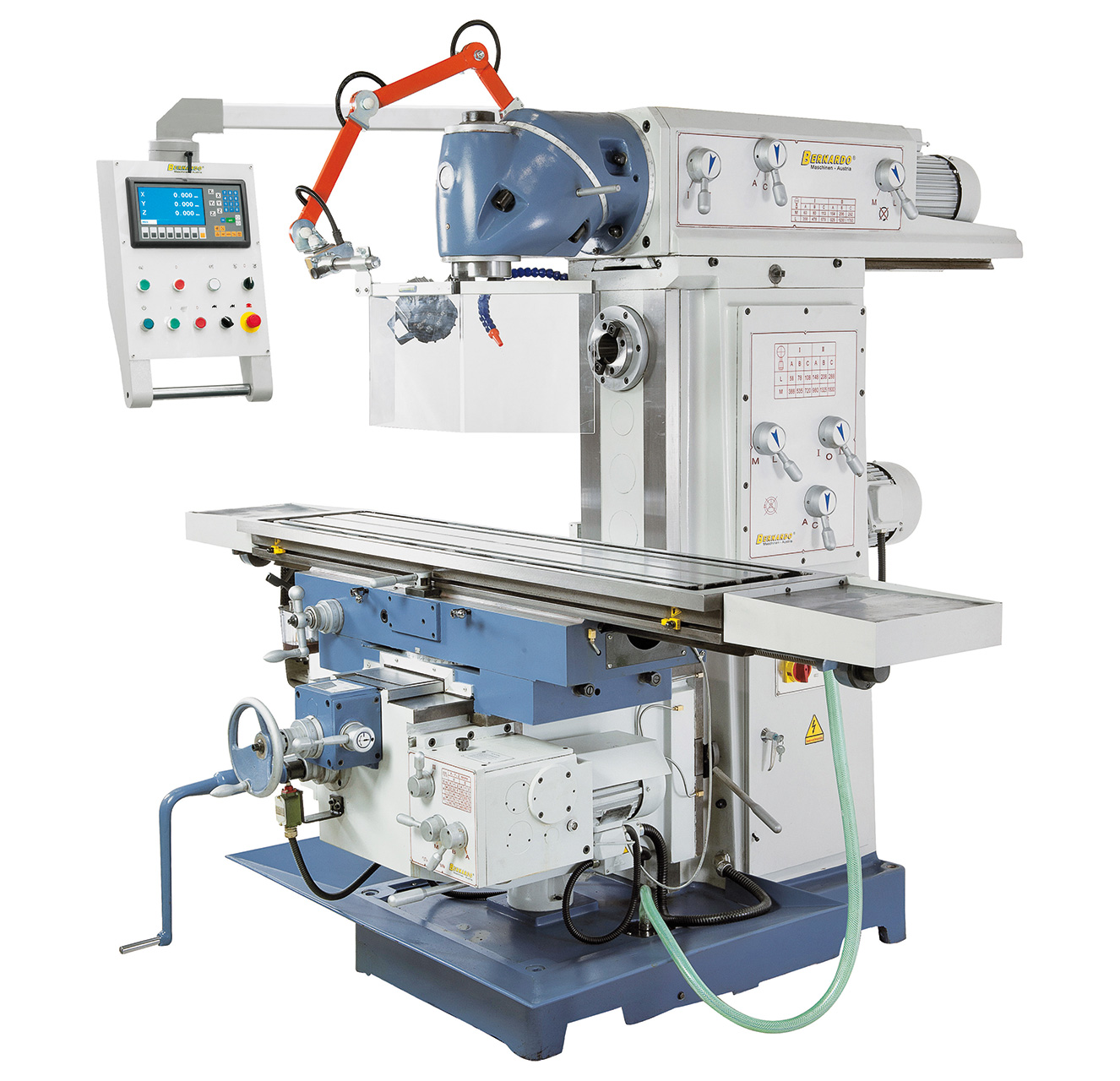

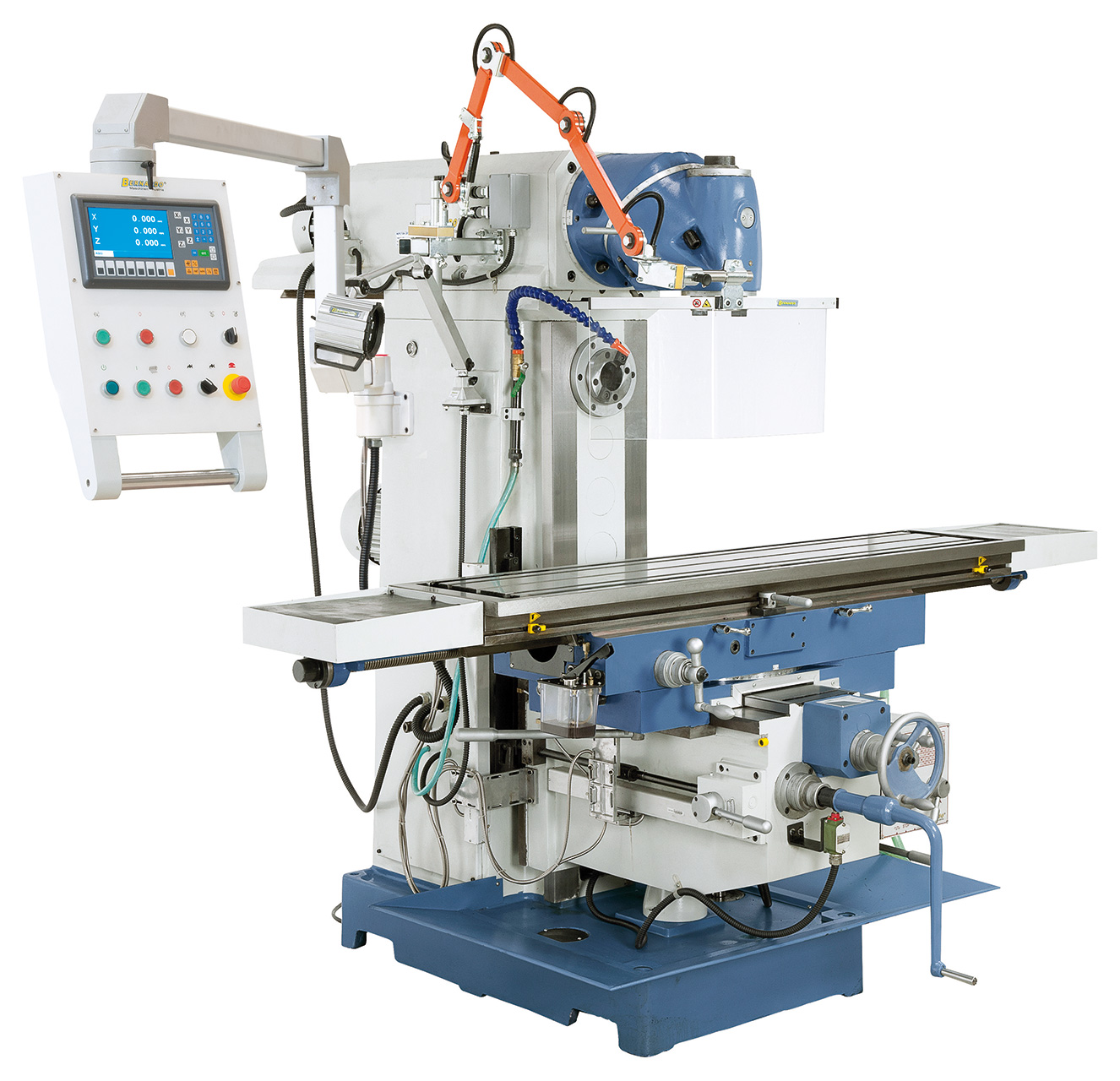

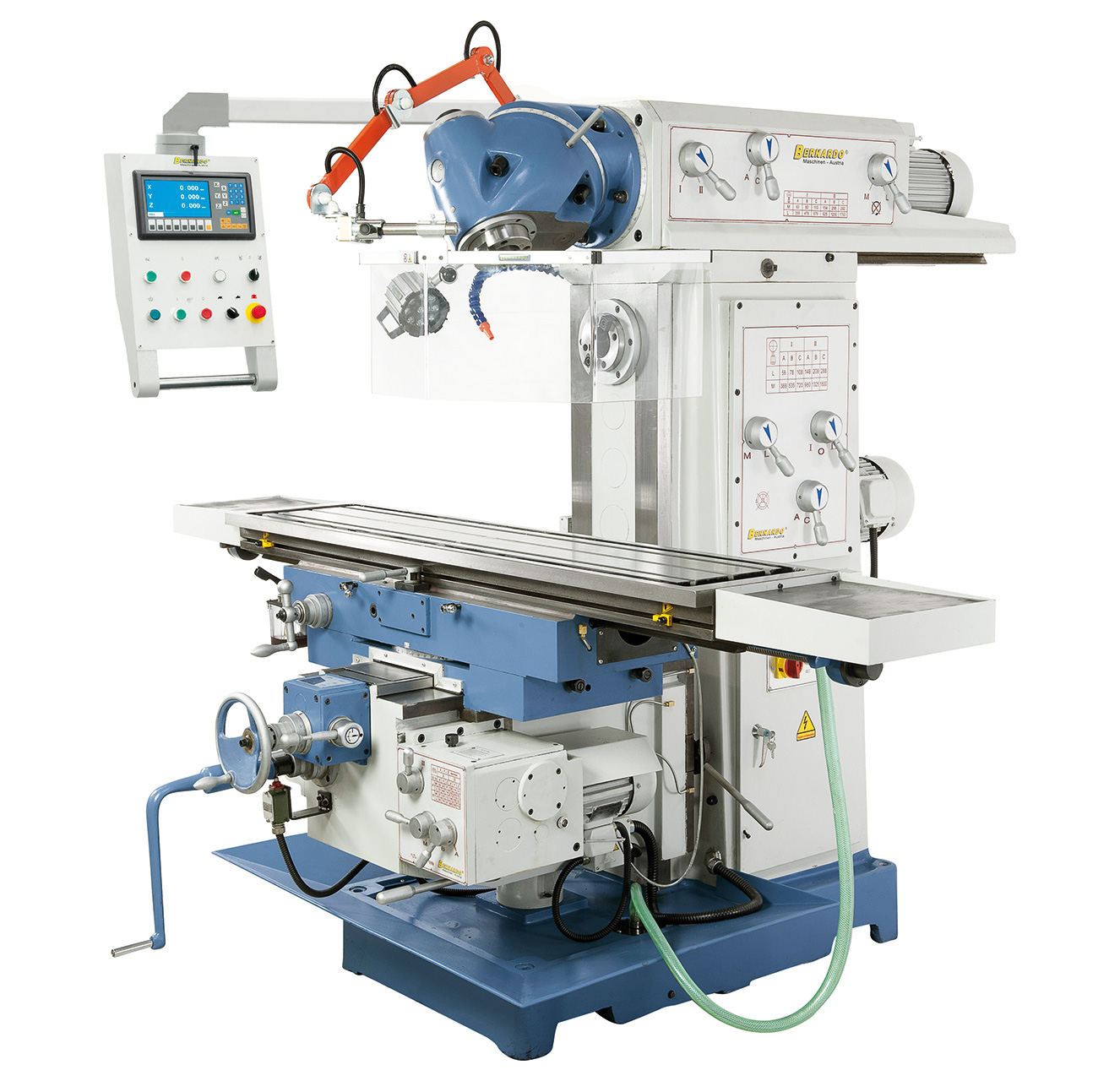

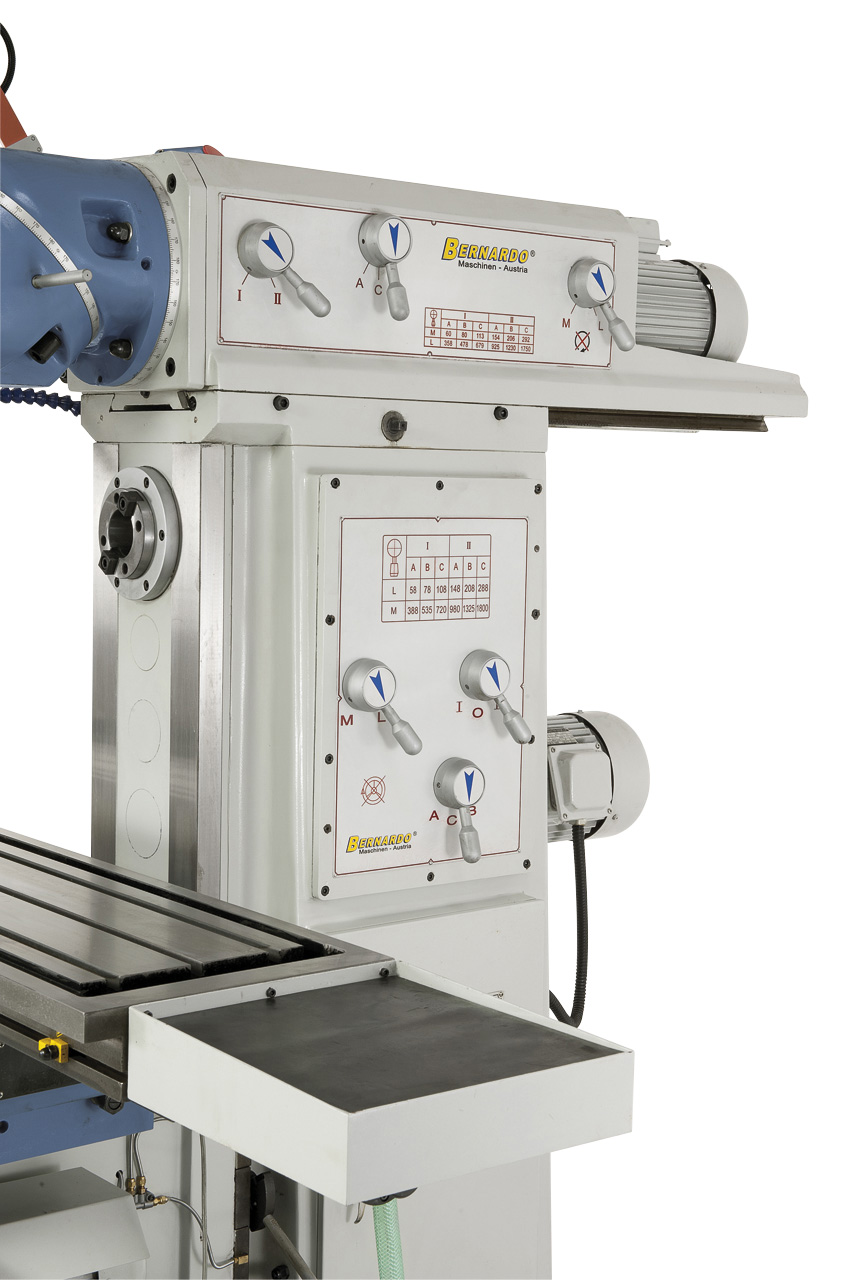

Fresadora universal UWF 150 incl. Visualizador de cotas LCD en 3 ejes ES-12 H
product.detail.art-no: 02-1280XLLa UWF 150 es una fresadora universal sólidamente construida, con un brazo móvil y una gran zona de amarre. Las guías están sobredimensionadas en todos los ejes y garantizan una estabilidad y precisión absolutas
26.592,00 €
incl. 20% VATAvailability
Product Properties

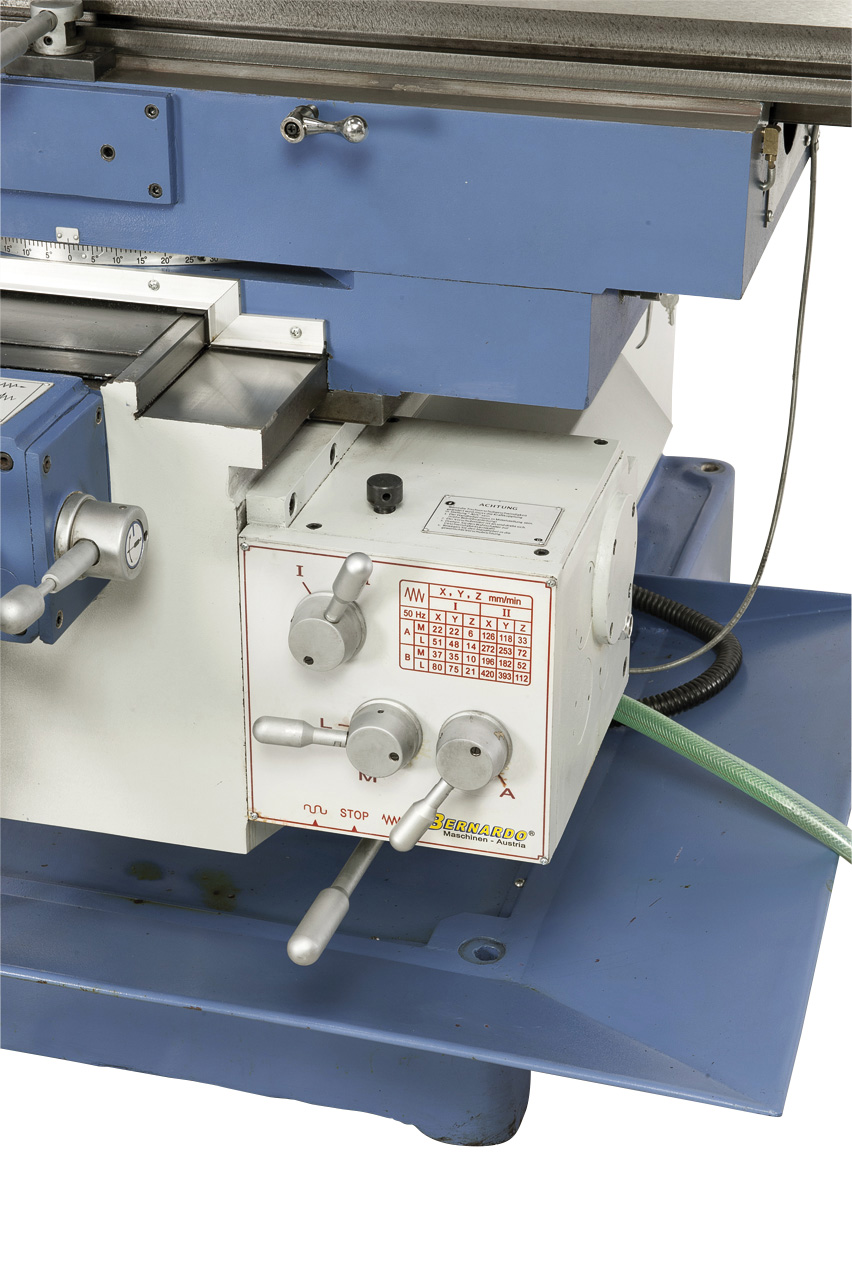

- Completa con 8 avances automáticos en los tres ejes

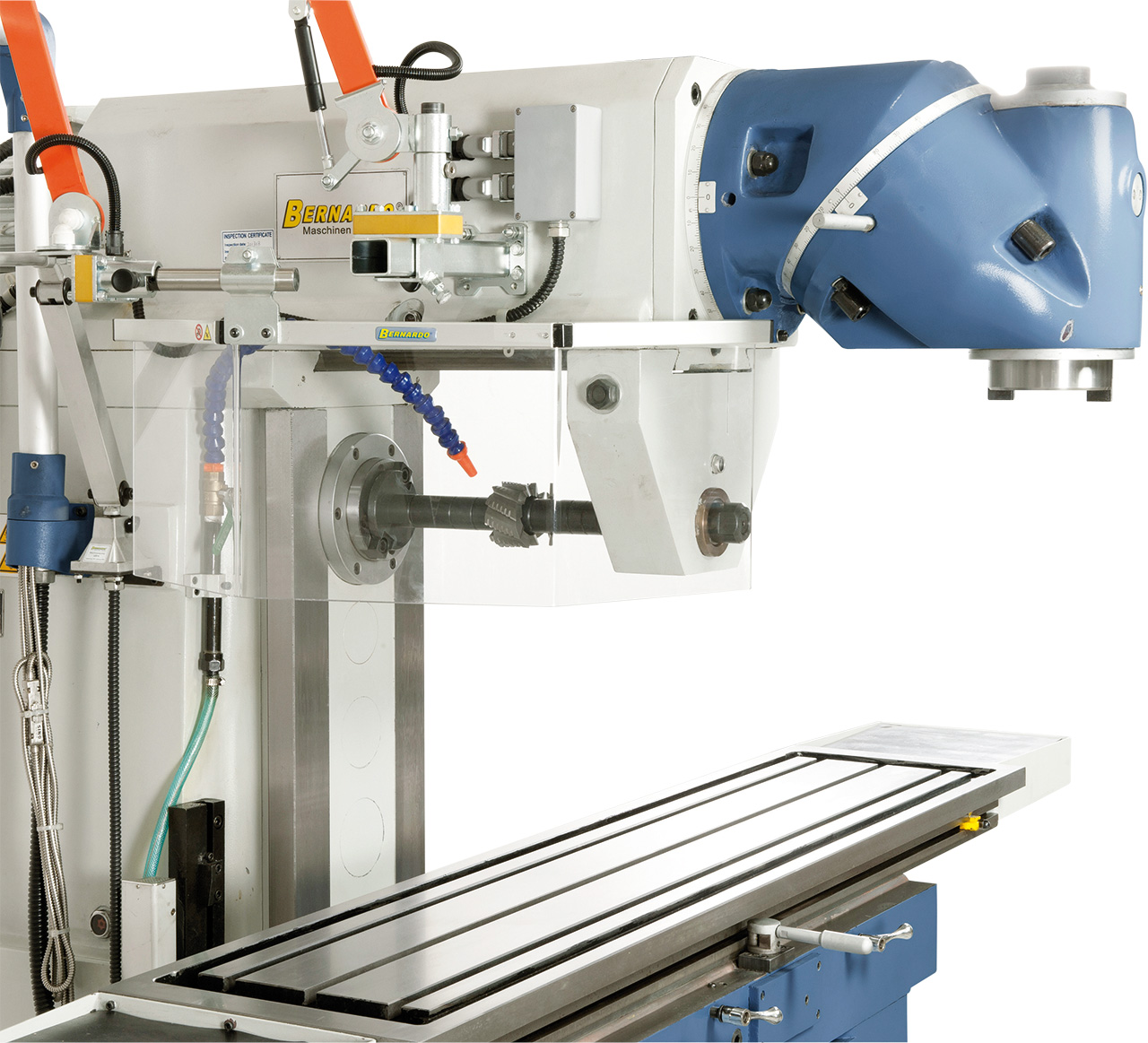

- Husillo horizontal para ampliar la gama de trabajos
- Pulsadores de fácil acceso en el panel frontal

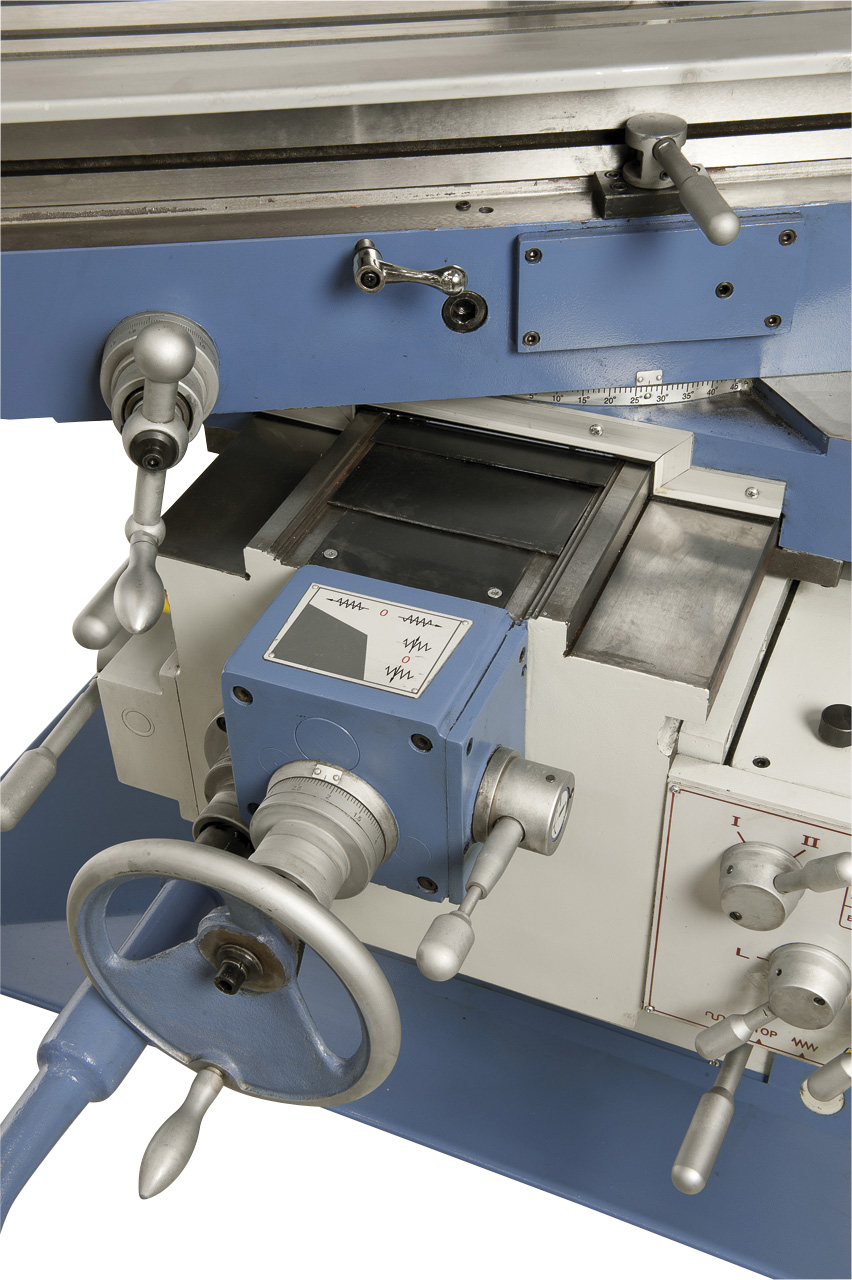

- Movimiento del eje X desde el frontal de la mesa
- Mesa en cruz de grandes diemensiones con ranuras en T, superficie rectificada.

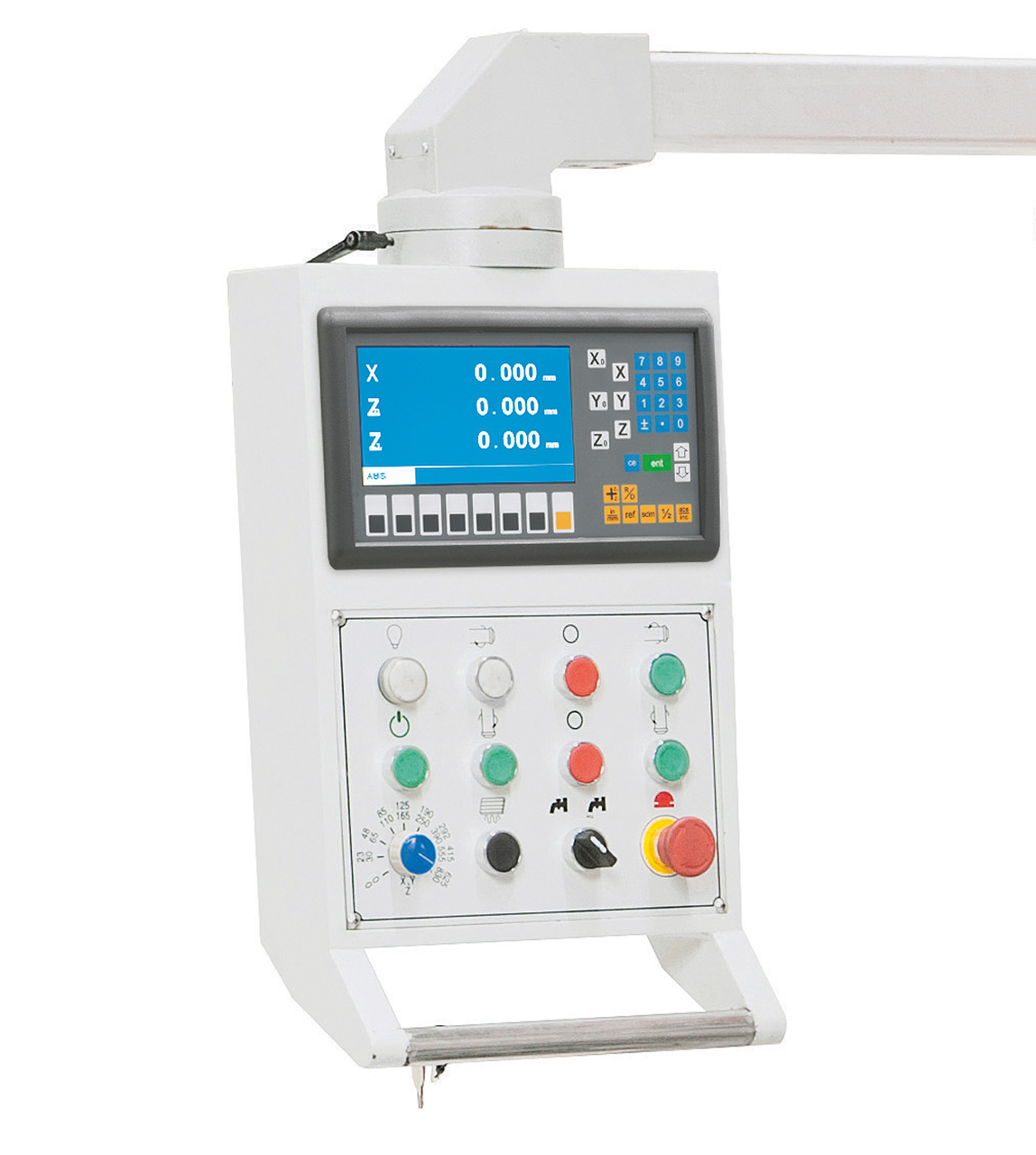

- Visualizador digital en los tres ejes incluido en el equipo base
- Construcción en fundición de la máquina que elimina las vibraciones
- Guías cuadradas en Y y en Z que incrementan la estabilidad
- Funcionamiento muy silencioso gracias a los engranajes pulidos y girando en baño de aceite
Product Specifications
|
Dimensiones de la mesa |
1650 × 360 mm |
|
Cono del cabezal horizontal |
ISO 50 |
|

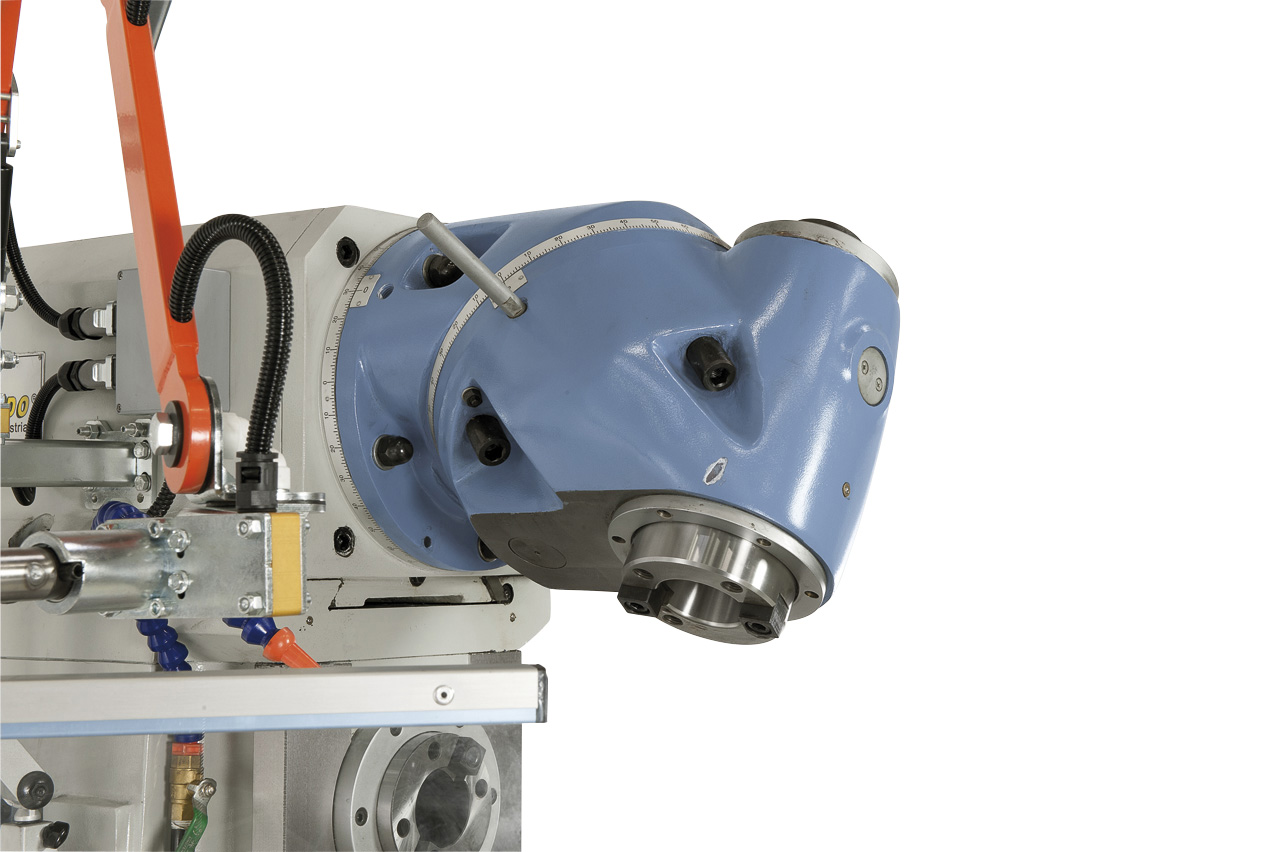

Cono del cabezal vertical |
ISO 50 |
|
Revoluciones husillo horizontal |
(12) 58-1800 rpm |
|
Revoluciones husillo vertical |
(12) 60-1750 rpm |
|
Carrera longitudinal (x) |
1350 mm |
|
Carrera transversal (y) |
290 mm |
|
Carrera vertical (z) |
390 mm |
|
Distancia husillo / mesa |
160-550 mm |
|
Distancia husillo / columna |
230-900 mm |
|
Mesa giratoria |
De –45° a +45° |
|
Avance longitudinal/ transversal |
(8) 22-420 / (8) 22-393 mm/min |
|
Avance vertical |
(8) 10 - 168 mm/min |
|
Avance rápido X, Y y Z |
1290 / 1208 / 513 mm/min |
|
Tamaño de la ranura en T |
14 mm |
|
Potencia del motor horizontal |
4,0 kW |
|
Potencia del motor vertical |
4,0 kW |
|
Dimensiones (L x An x Al) |
2250 × 2000 × 1995 mm |
|
Peso aprox. |
2250 kg |
Delivery Contents
- Visualizador de cotas LCD en 3 ejes ES-12H
- Tirante M 24
- Lámpara de máquina LED
- Bomba de refrigeración
- Cabezal horizontal
- Bandeja recoge taladrina
- Herramientas de servicio
- Avance automático para los ejes X, Y y Z
- Protector universal
- Eje largo de fresar ISO 50/27 mm, ISO 50/32 mm
- Porta fresas ISO 50/32 mm
- Lubricación central para los ejes X, Y y Z
