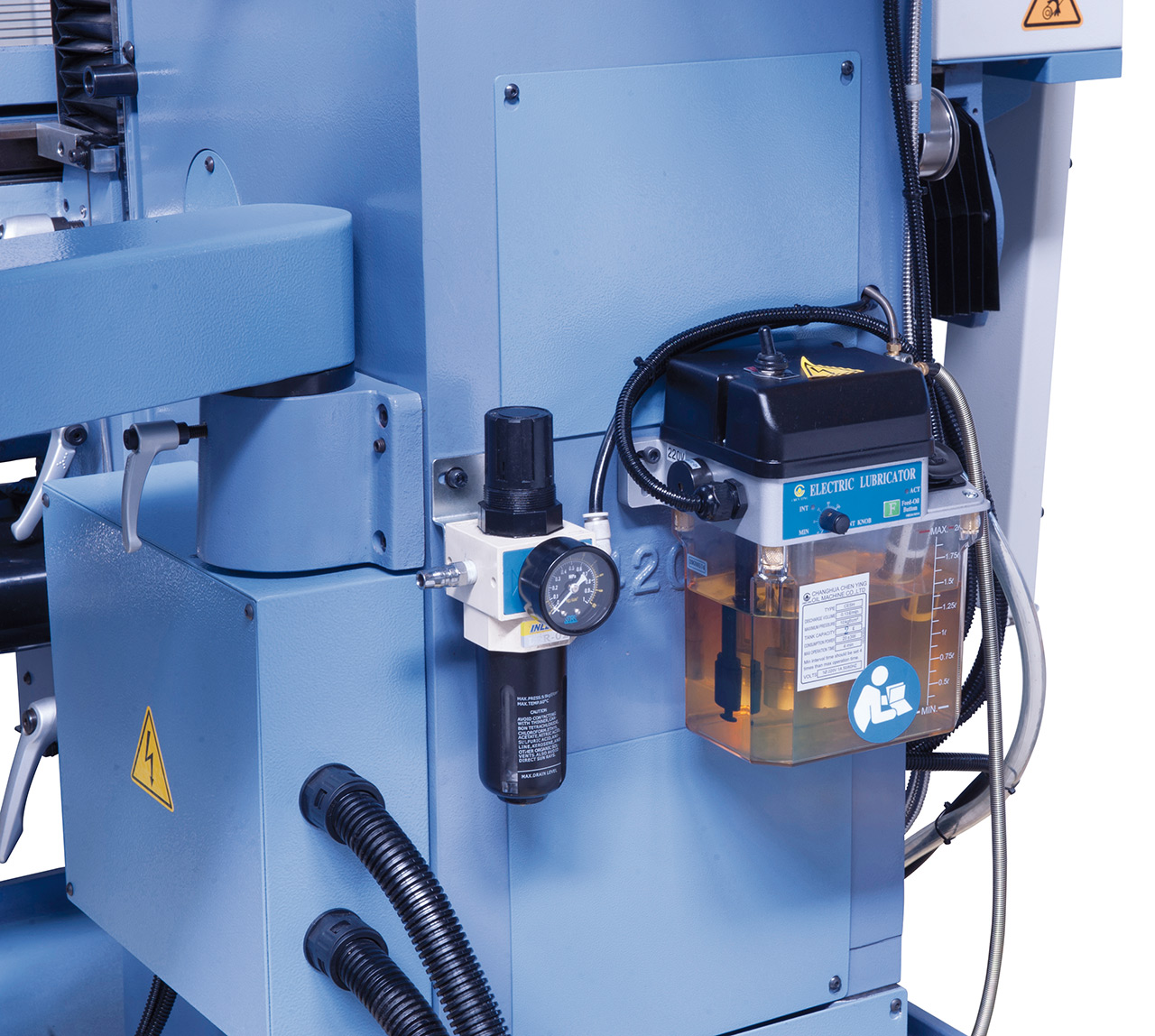

Elektrické centrální mazání pro všechny vodicí lišty a vřetena

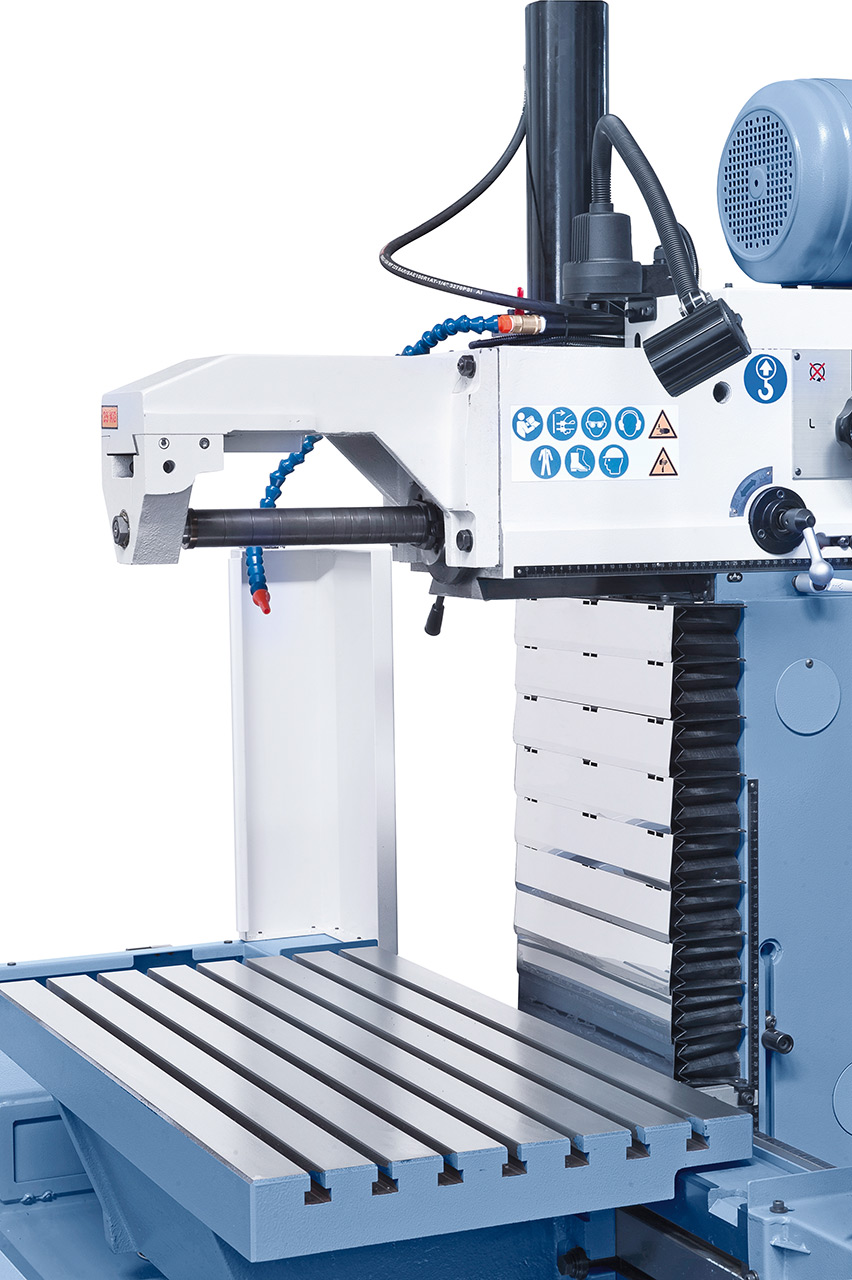

Opěrné ložisko a dlouhý frézovací trn k horizontálnímu frézování v základní výbavě

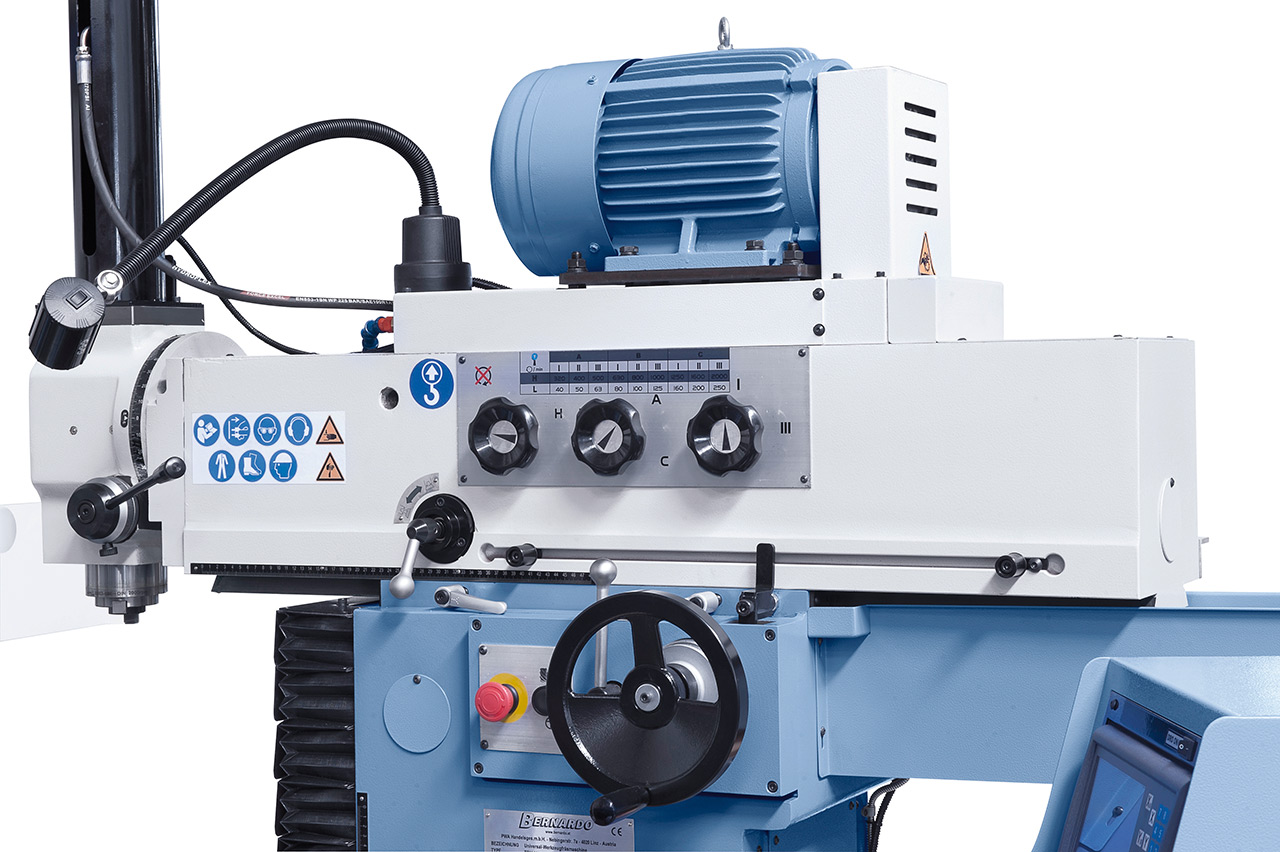

Snadné ovládání rychlosti vřetene je umístěno na hlavním rameni

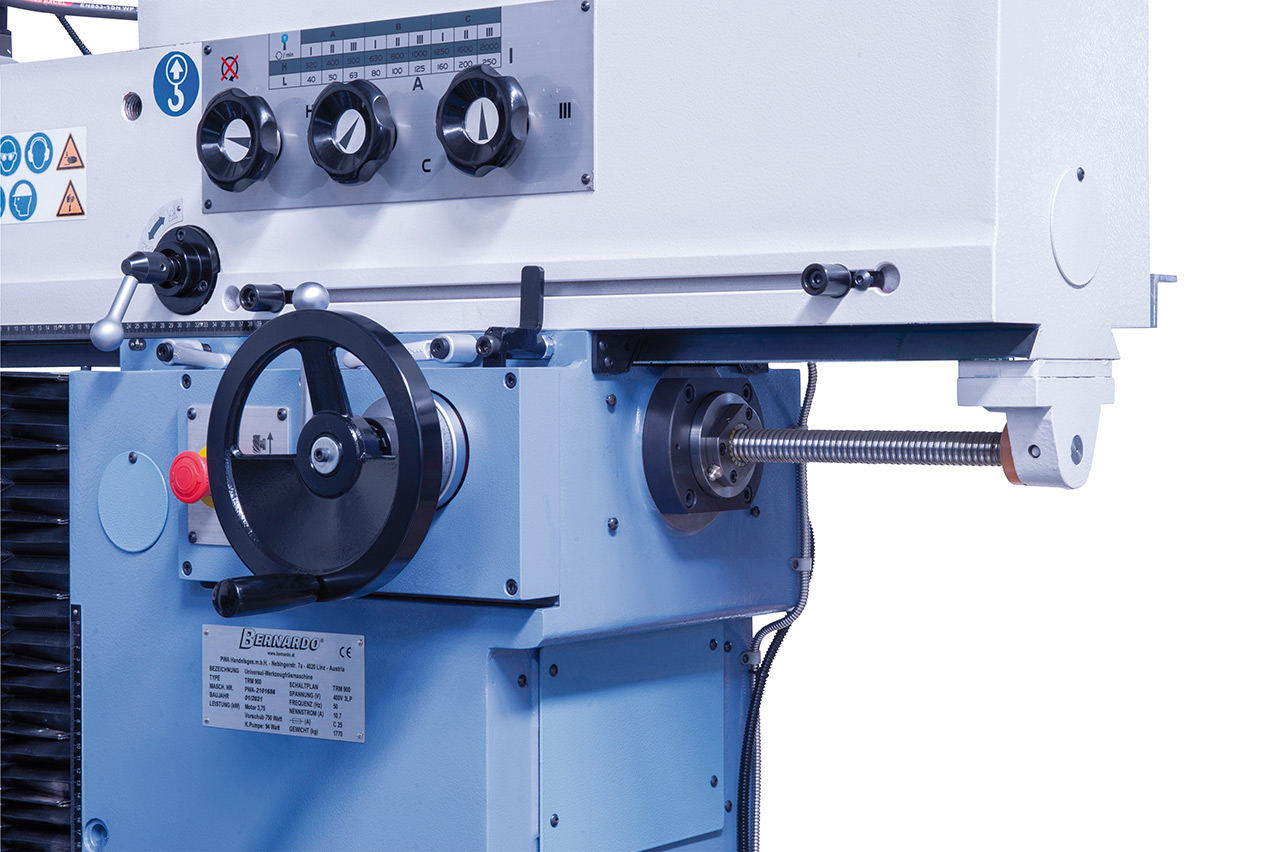

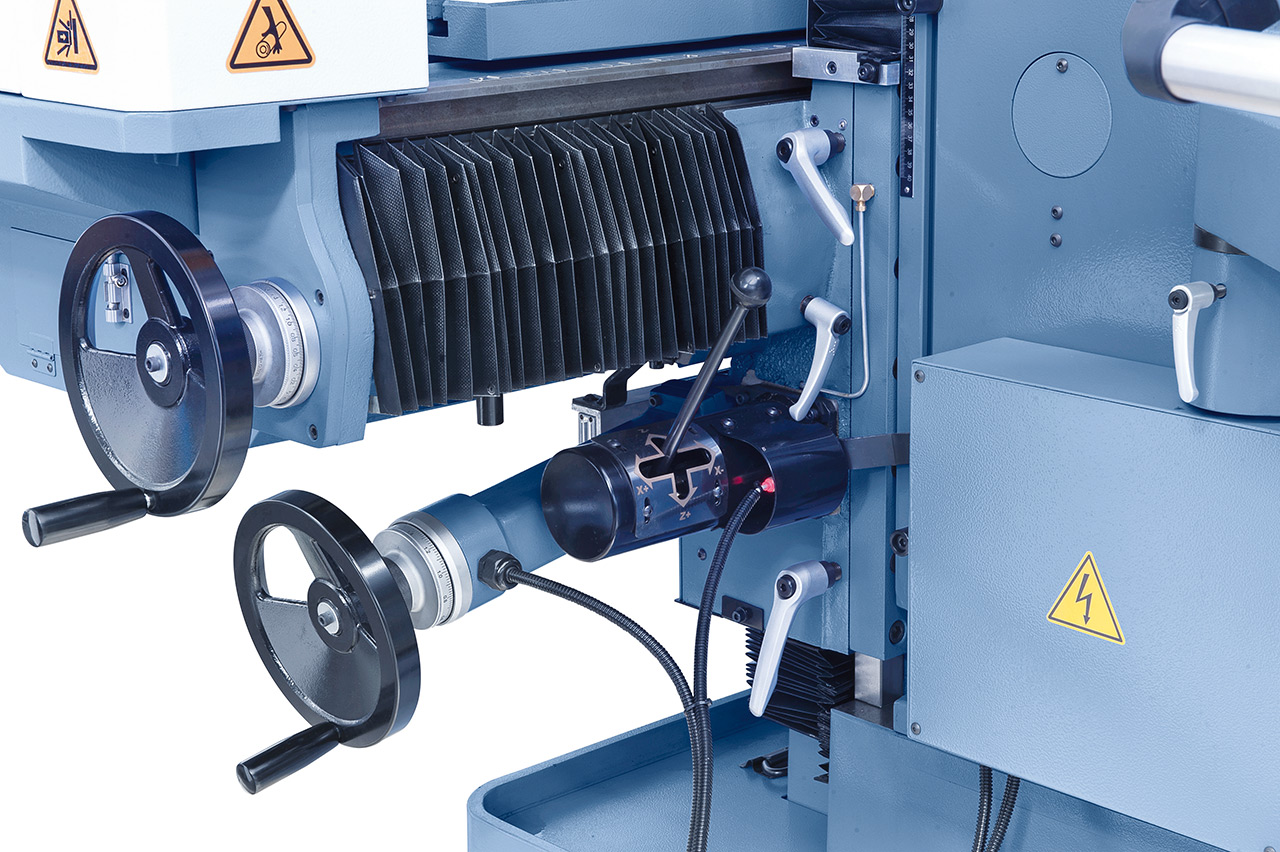

Ovladač posuvu (na obrázku pro osy x a z), vlastní nastavení rychlosti se provádí potenciometrem na kontrolním panelu.

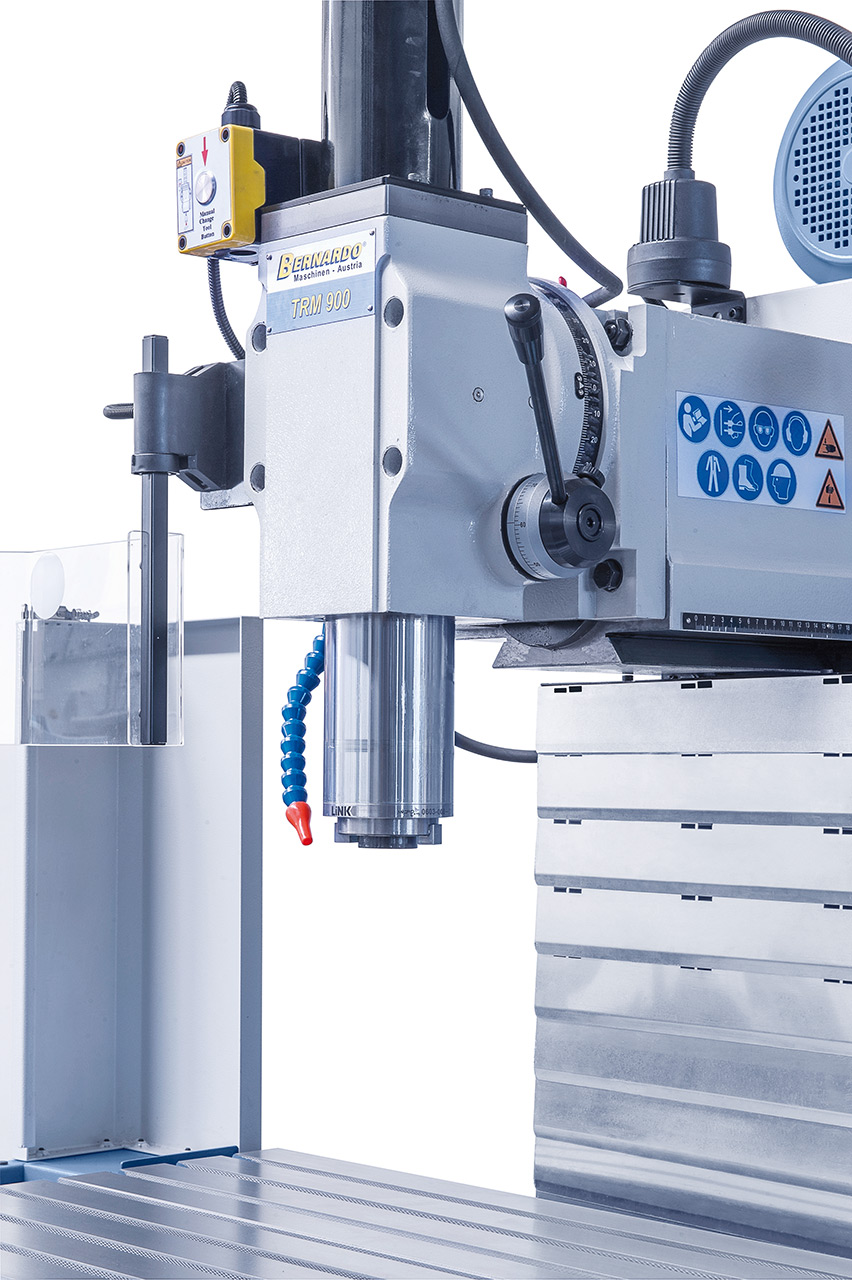

Masivní pinola zajišťuje vysokou stabilitu

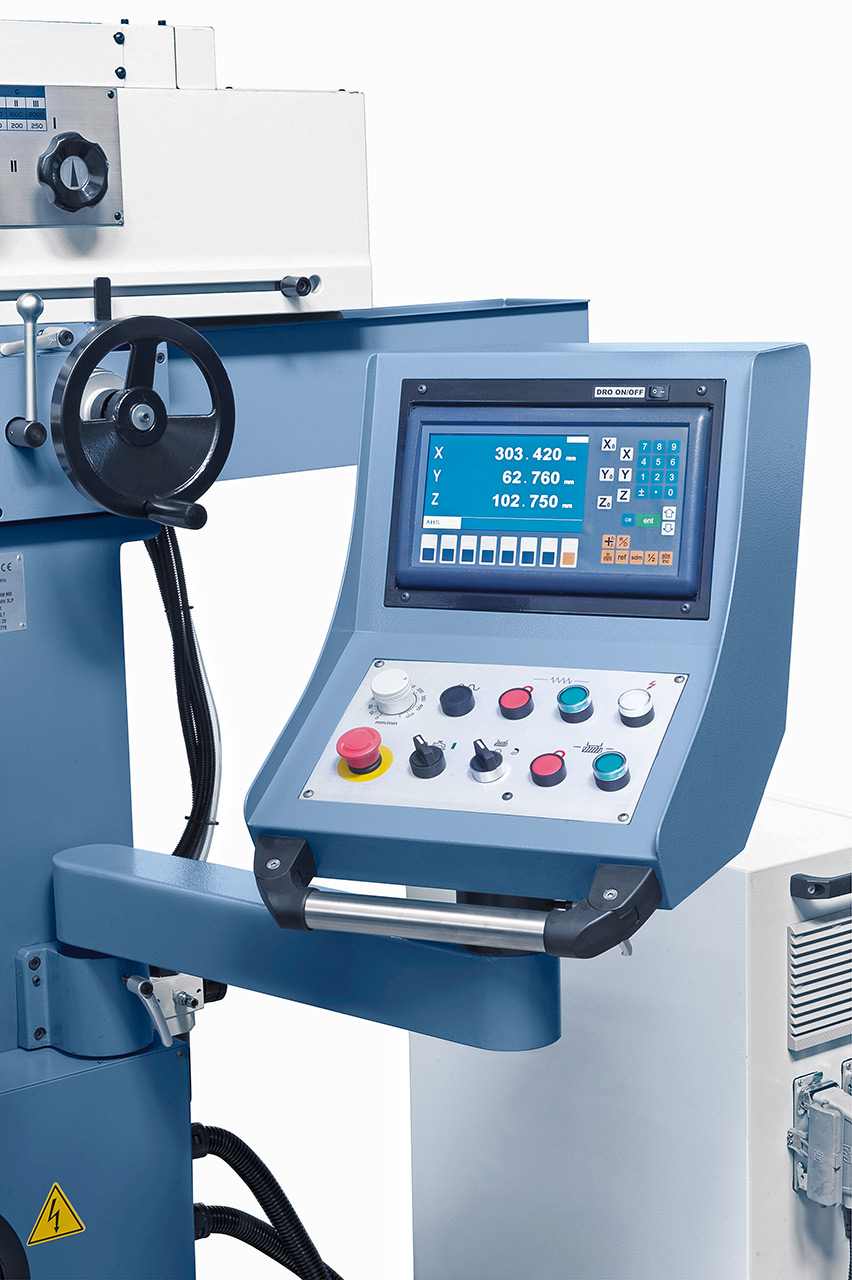

Přehledně uspořádané ovládací prvky na sklopném panelu, sériově dodávané se 3osým digitálním odměřováním s LCD displejem.

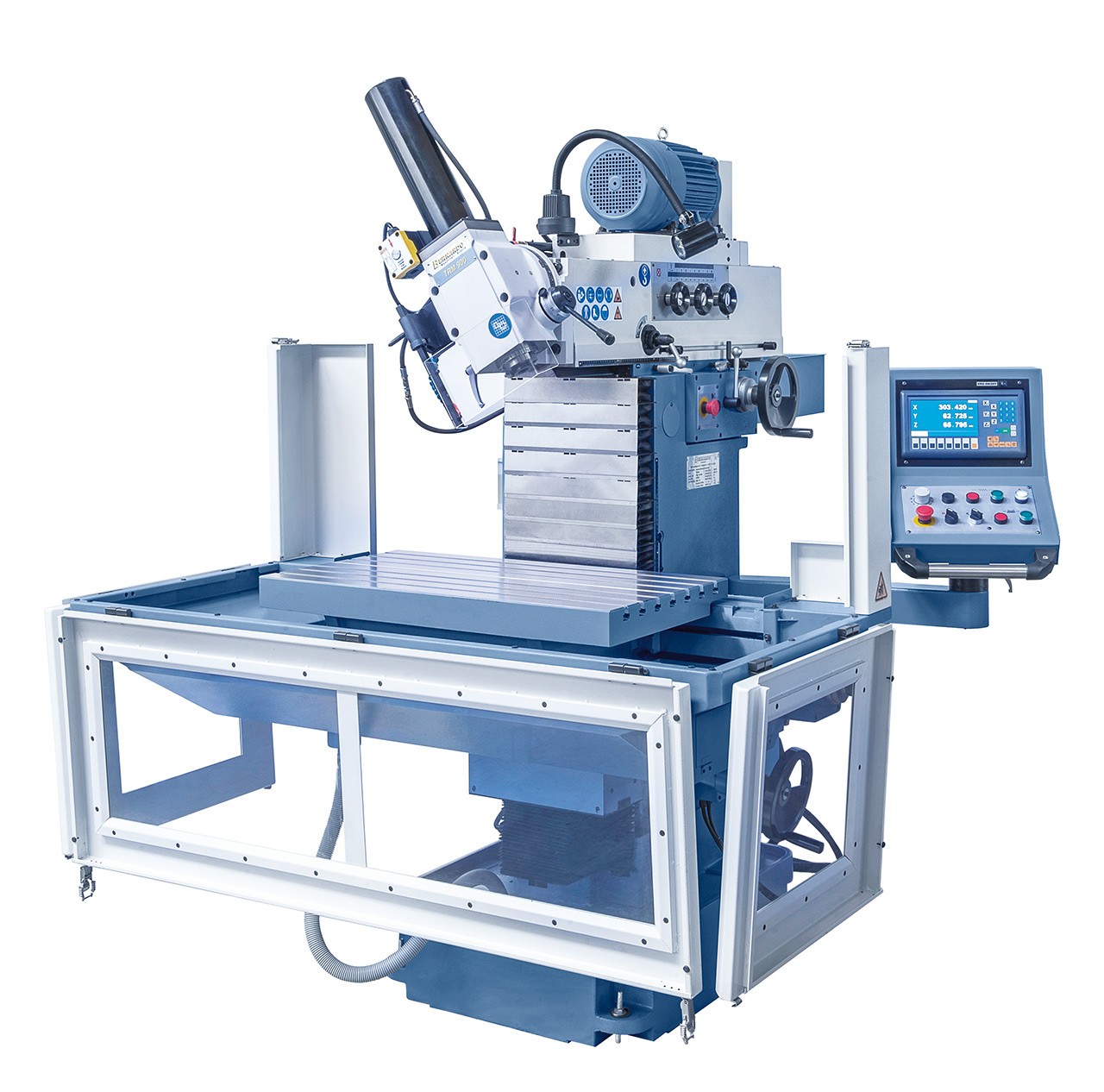

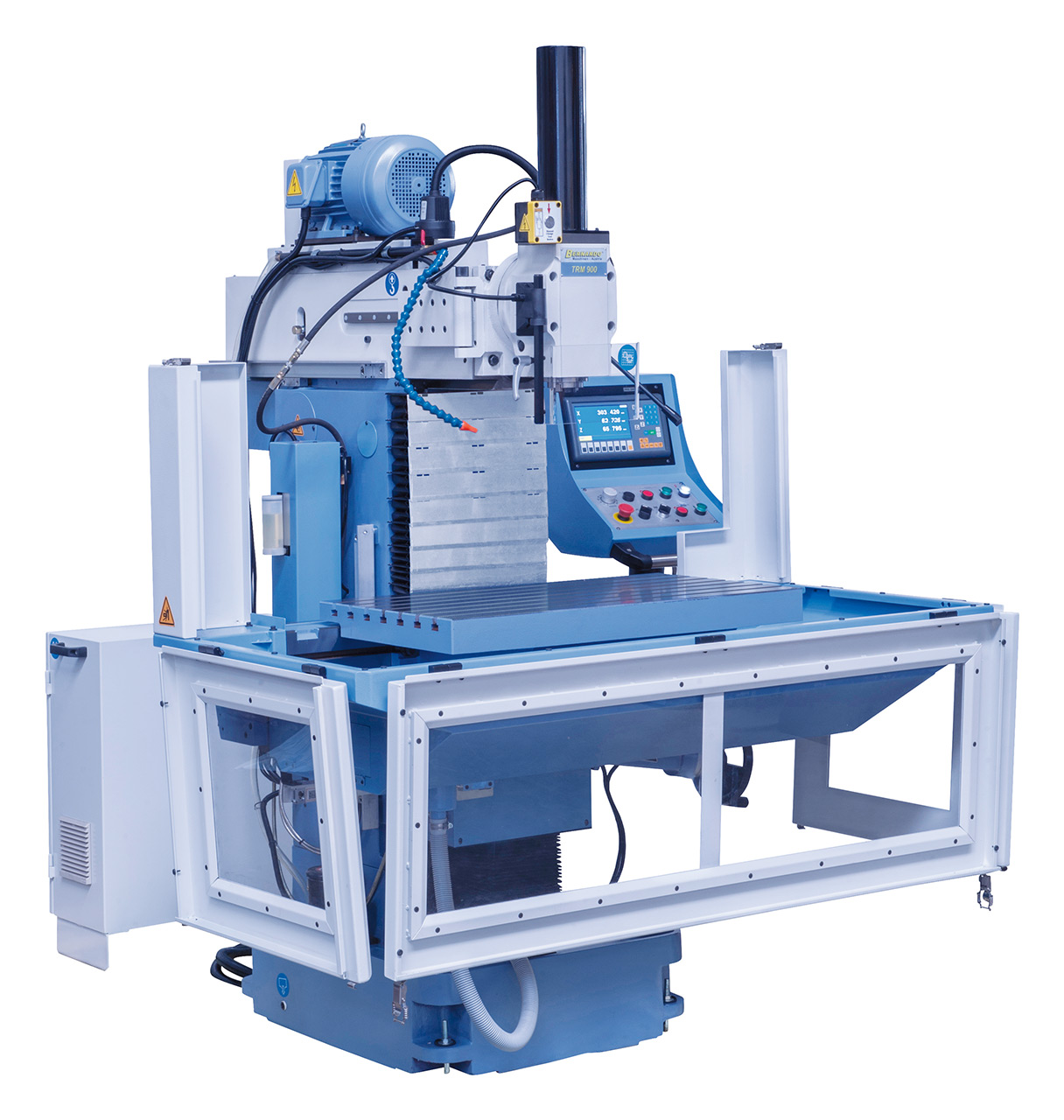

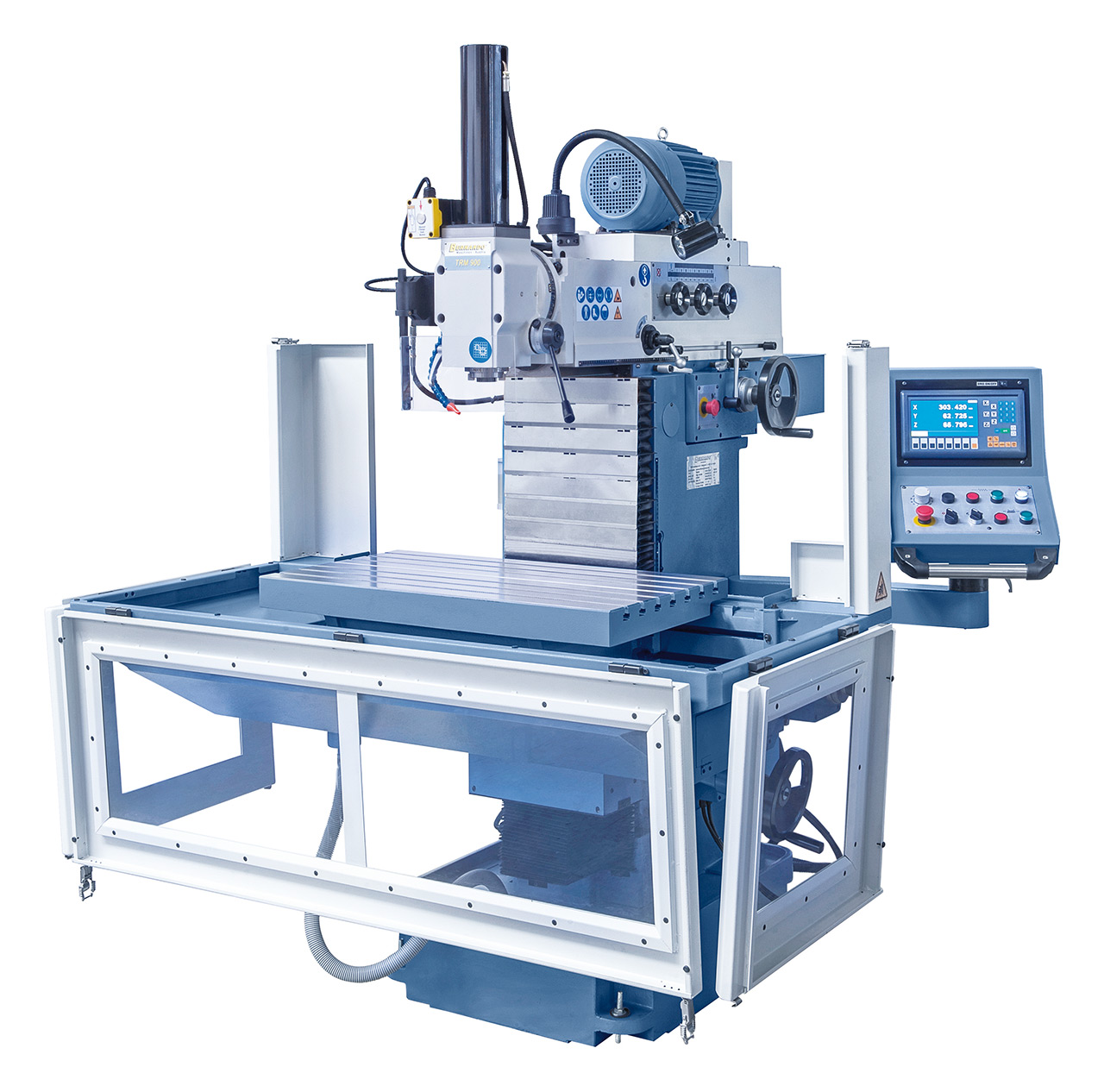

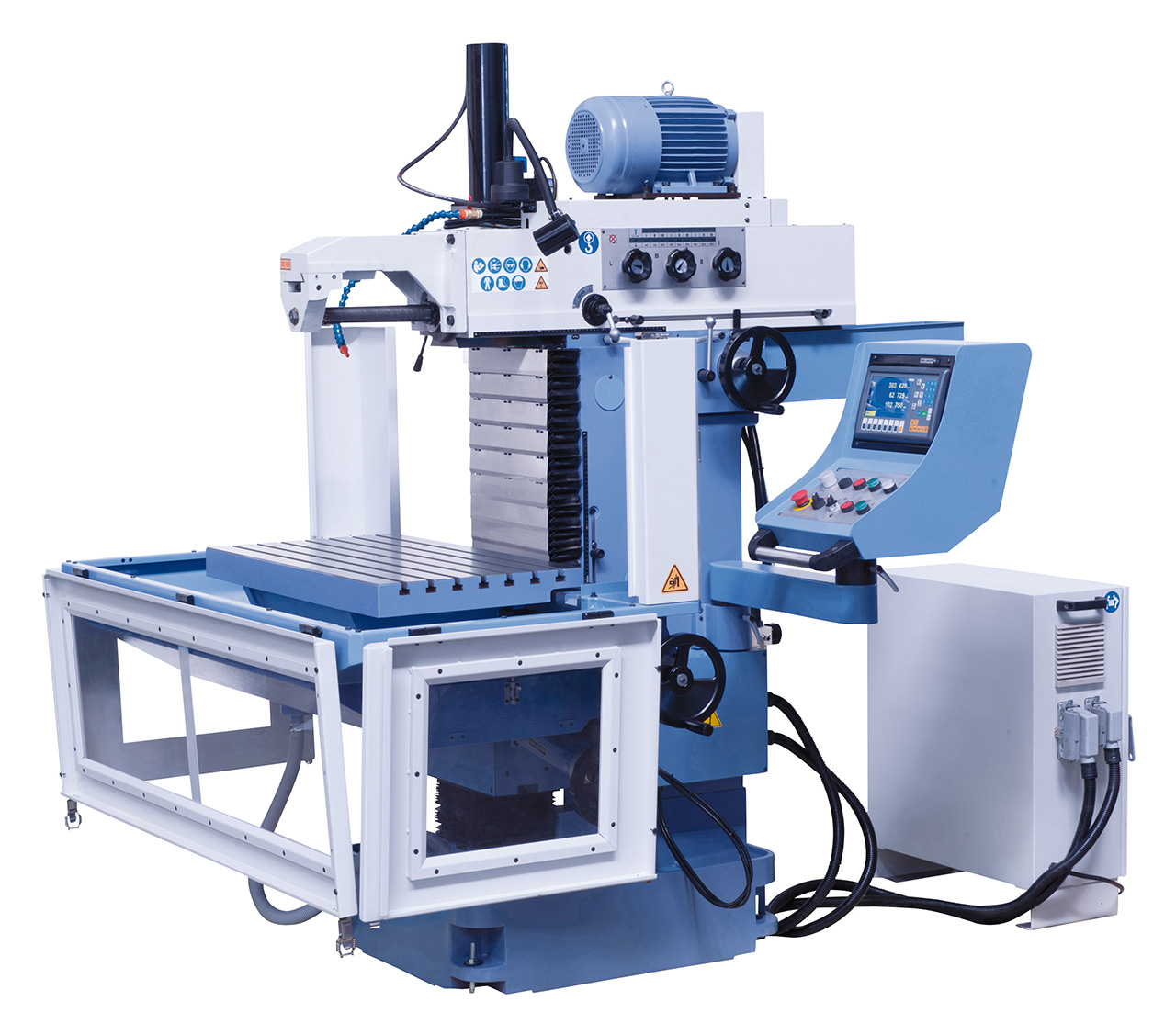

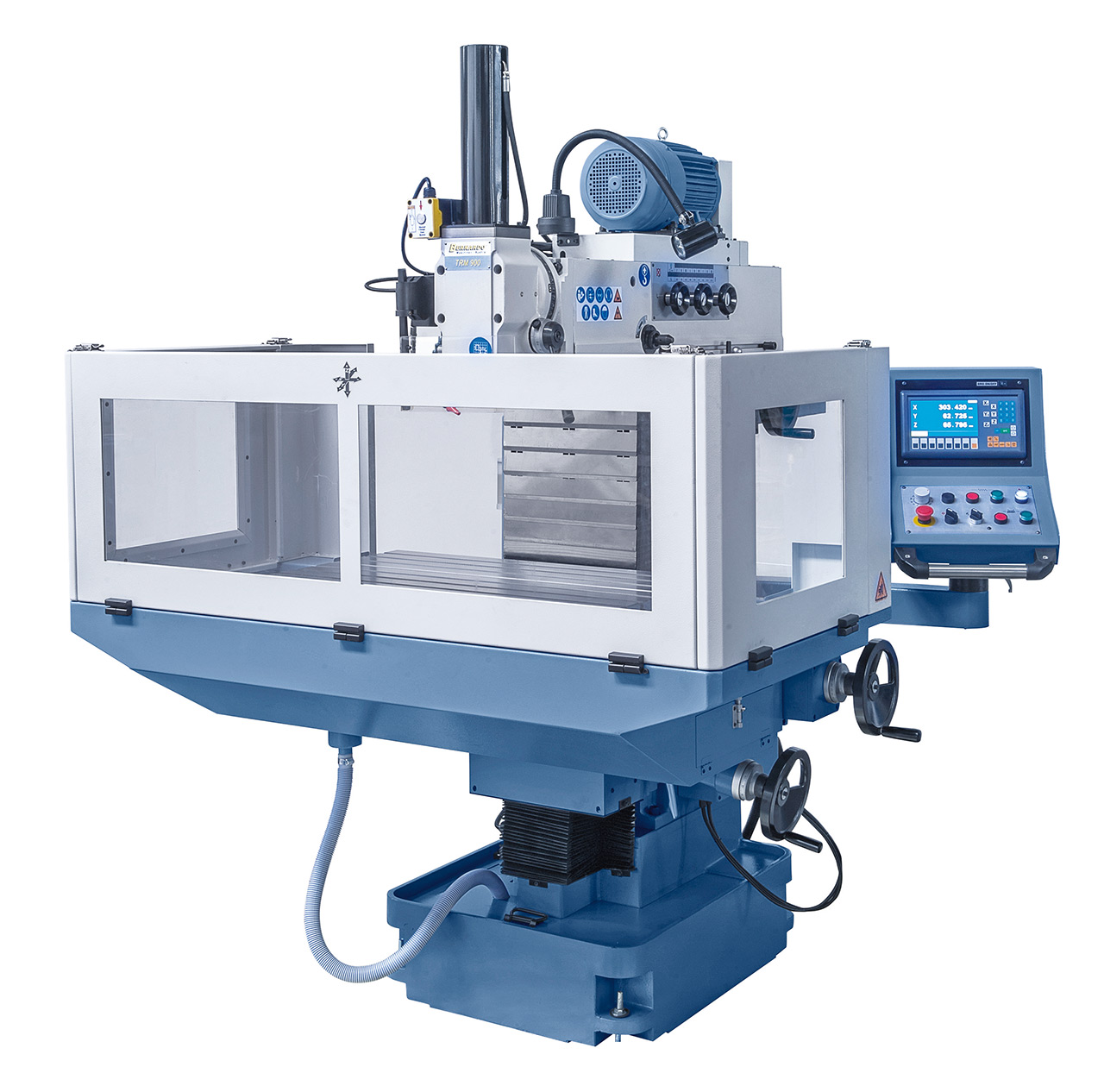

Univerzální frézka TRM 900 vč. 3osé digitální odměřování ES-12 H

product.detail.art-no: 02-1327XL

Zu Favoriten hinzufügen Zur Vergleichsliste hinzufügen

Univerzální nástrojová frézka TRM 900 je vhodná k provádění lehkých a středně těžkých frézovacích operací. Tento model umožňuje již se standardním příslušenstvím provádět vodorovné, svislé a šikmé frézovací operace. Tento model nalezne využití hlavně ve výrobě nástrojů a forem, ale ve vzdělávacích zařízeních jej také rádi využijí.

Price on request

Request product now

Availability

Out of Stock

Product Properties

Standardně vybavena hydraulickým upínání nástrojů pro rychlou výměnu nástrojů
Přesný chod v kuličkových šroubech ve všech třech osách
Centrální mazání vodicích ploch
Manuální i automatické posuvy včetně rychloposuvů pro všechny tři osy v základní výbavě

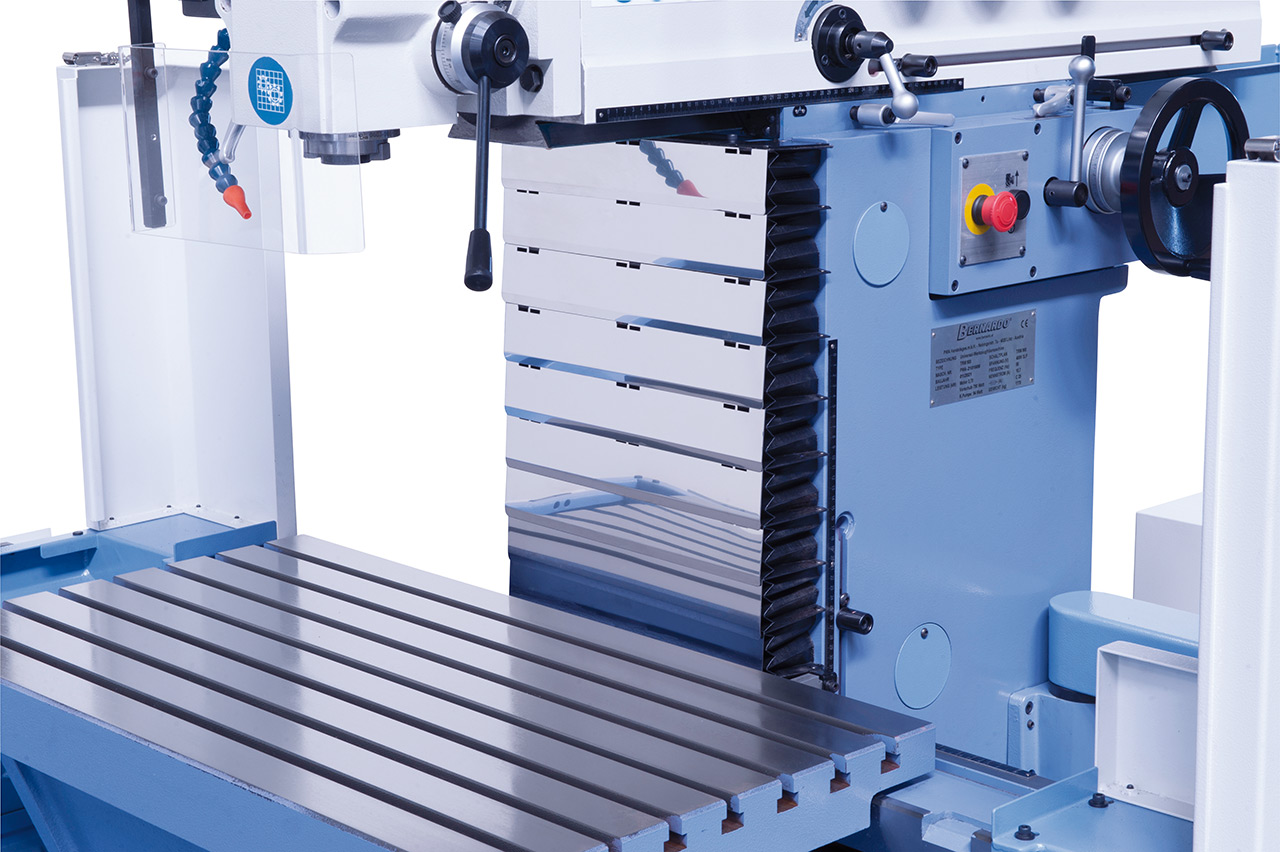

Vertikální upínací deska se 3-mi T-drážkami k upínání pracovního stolu, univerzálního naklápěcího stolu, případně velkého obrobku
Horní rameno s přehledně uspořádaným řazením změn otáček vřetene
Naddimenzované rybinové vedení pro osy x, y a pravoúhlé pro osu z

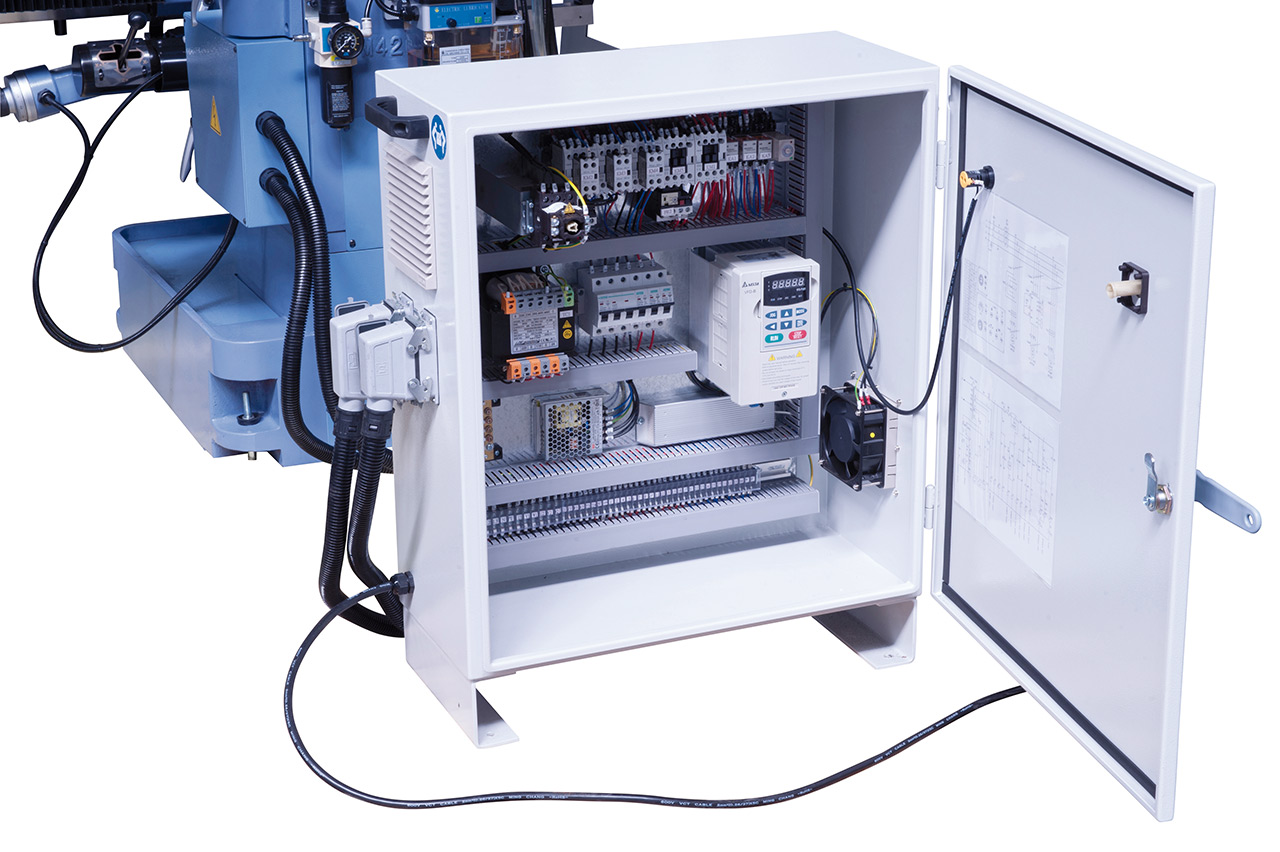

Plynule nastavitelná rychlost posuvu pomocí frekvenčního měniče
Krakorec pro horizontální ložisko
Základna stroje je odlita z litiny, snižuje vibrace při obrábění a zajišťuje vysokou přesnost

Product Specifications

Velikost stolu	900 x 500 mm
Svislá upínací plocha	1200 x 250 mm
Dráha pojezdu podélná (x)	560 (600*) mm
Dráha pojezdu příčná (y)	440 (480*) mm
Dráha pojezdu vertikální (z)	345 (385*) mm
Max. hmotnost obrobku	360 kg
Vertikální frézovací hlava
Otáčky vřetene	(18) 40 - 2000 ot/min
Kužel vřetena	SK 40 / DIN 69871A
Zdvih pinoly	120 mm
Vyložení max.	550 mm
Vzdálenost vřeteno / stůl	40 - 440 mm

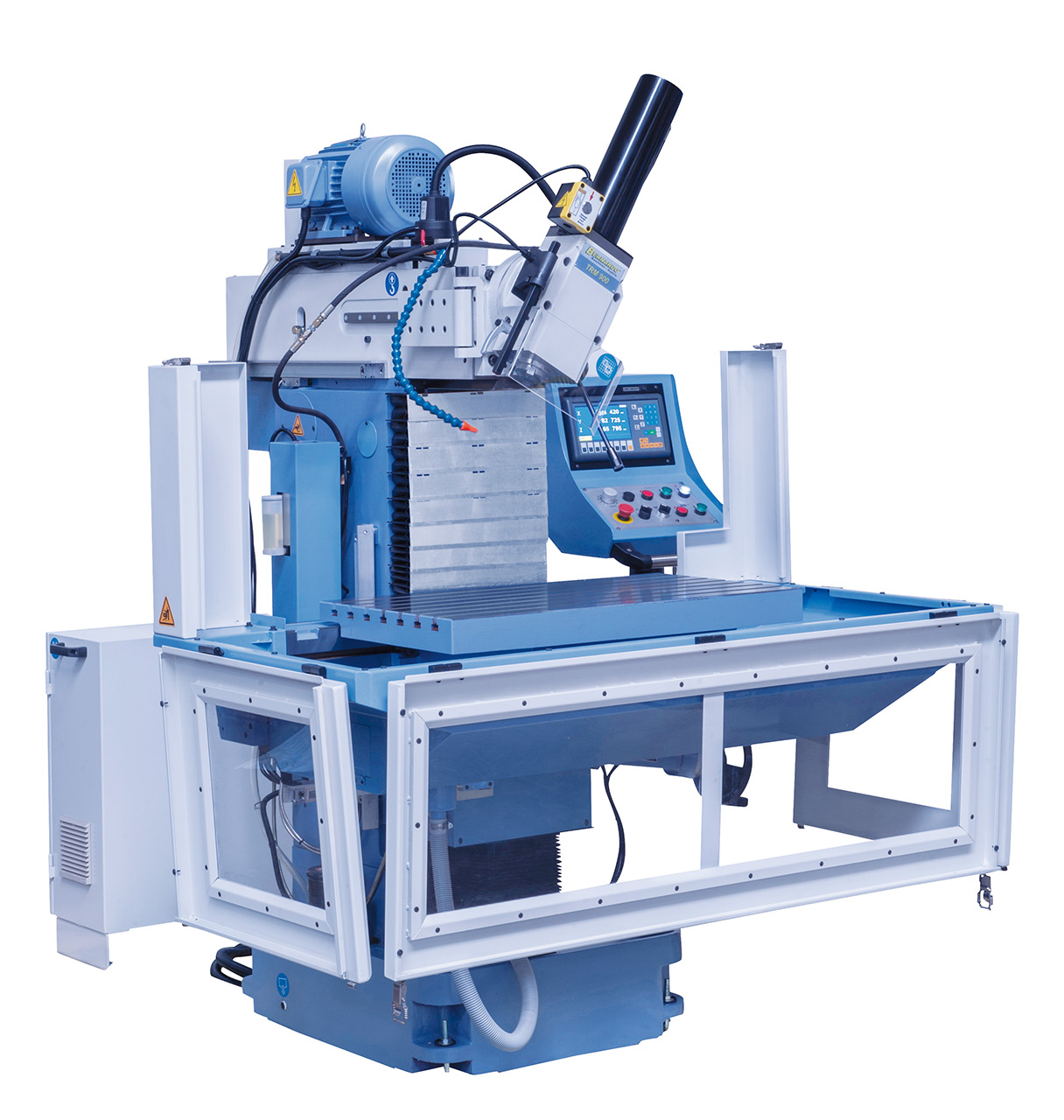

Rozsah naklápění vřetenové hlavy	-90° až +90°
Horizontální frézovací hlava
Otáčky vřetene	(18) 40 - 2000 ot/min
Kužel vřetena	ISO 40
Vzdálenost horizontálního vřetena / stolu	130 - 530 mm
Rychlosti posuvu
Osa x	10 - 450 mm/min
Osa y	10 - 450 mm/min
Osa z	10 - 450 mm/min
Rychloposuv (x / y / z)	680 mm/min
T-drážky (počet / šířka / rozteč)	7 / 14 mm / 63 mm
T-drážky vertikálního stolu (počet / šířka / rozteč)	3 / 14 mm / 63 mm
Motor posuvu	0,75 kW
Výkon motoru	3,75 kW
Rozměry stroje (D x Š x V)	1850 x 2135 x 2030 mm
Hmotnost cca	1700 kg

* manuální

Delivery Contents

3osé digitální odměřování ES-12 H s LCD displejem
LED pracovní osvětlení
Chladicí zařízení
Posuv pro osu x, y, z
Horizontální opěrné ložisko

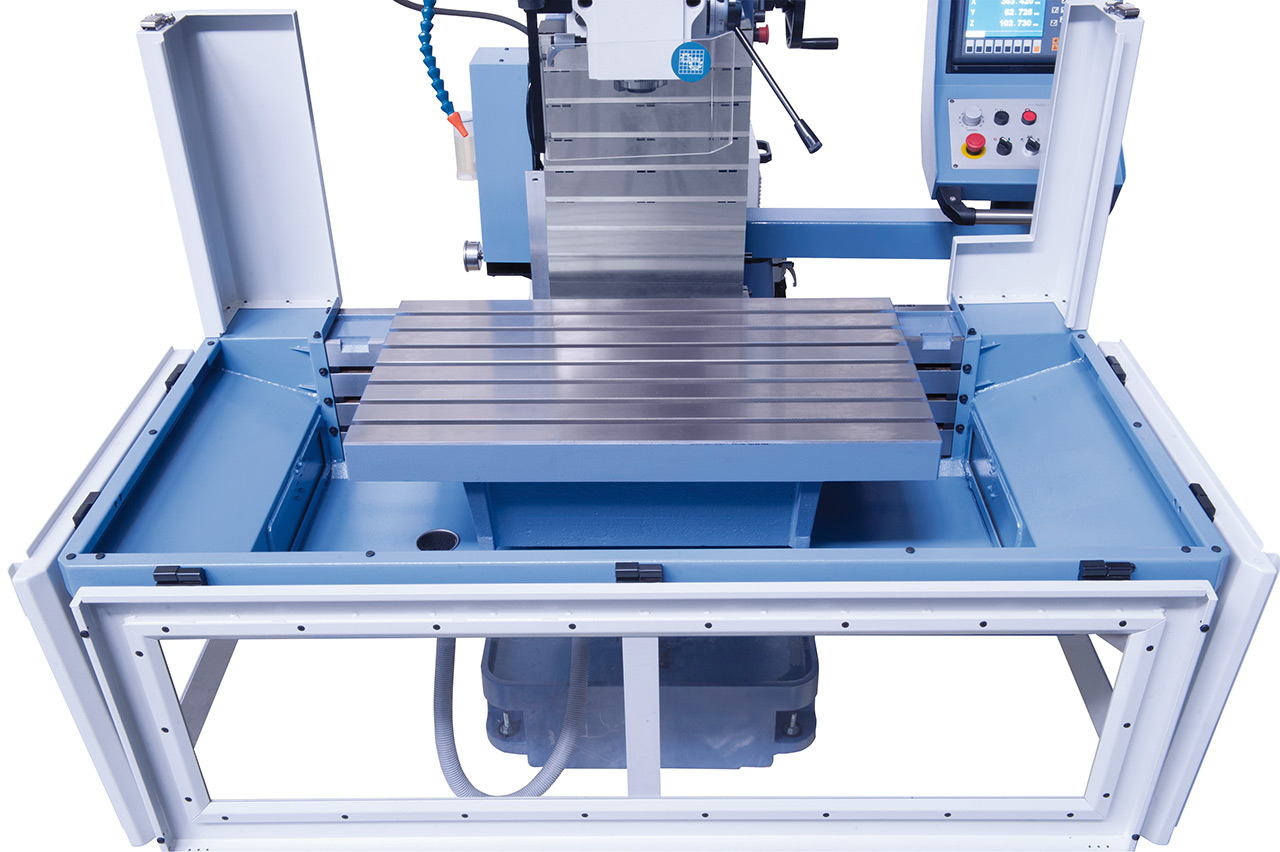

Ochranné kryty frézovacího stolu
Kuličkové šrouby na všech osách
Hydraulické upínání nástrojů
Automatické centrální mazání
Frekvenční měnič pro regulaci posuvů
Lamelový ochranný kryt
Dlouhý frézovací trn ISO 40 / 27 mm
Adaptér SK 40 / MK 3
Redukční pouzdro MK 3 / 2
Redukční pouzdro MK 3 / 1
Upínací pouzdro SK 40 (DIN 69871)
včetně kleštin 5-25 mm (7 ks)
Servisní a obslužné nářadí
