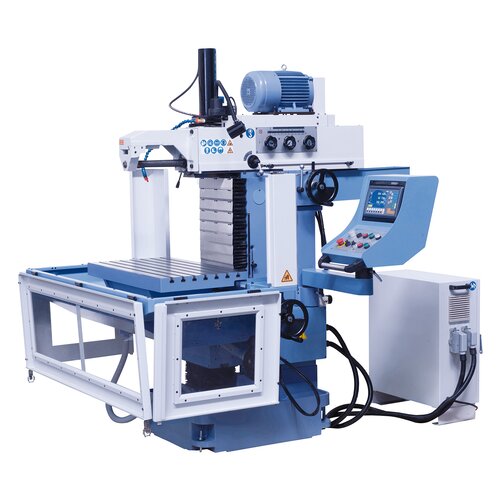

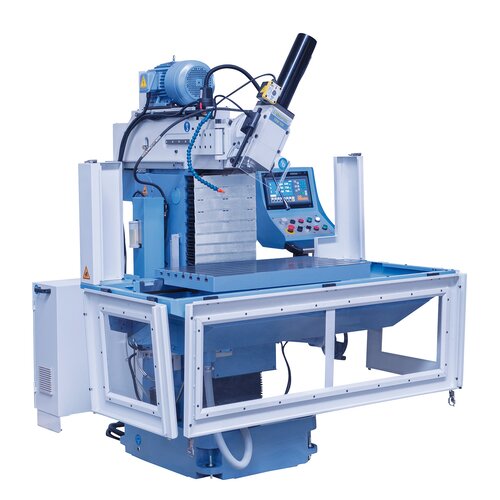

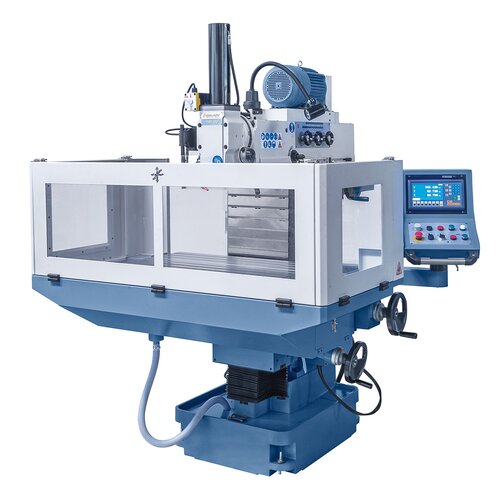

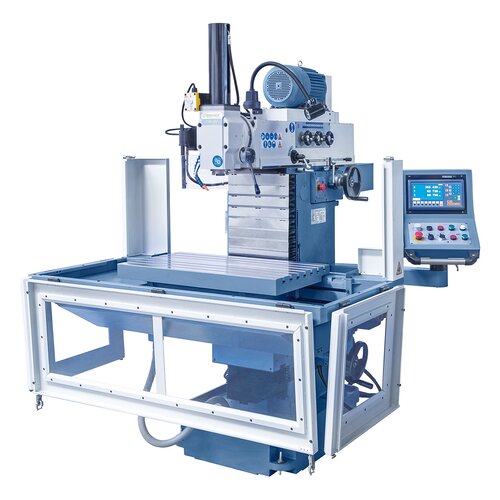

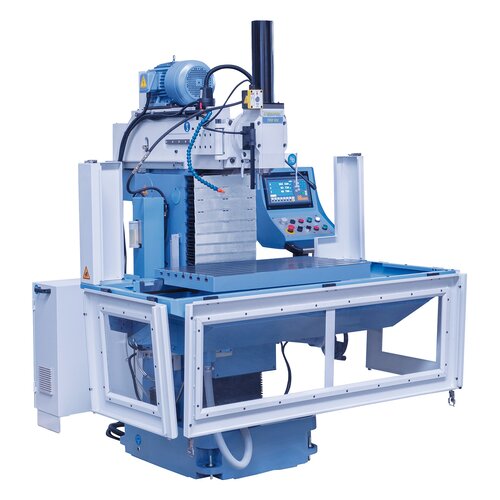

Værktøjsfræsemaskine TRM 900 inkl. Digitalt 3-akset-display ES-12 H
product.detail.art-no: 02-1327XLUniversalværktøjsfræsemaskine TRM 900 er velegnet til let og mellemstort fræsearbejde. Selv i den grundlæggende konfiguration giver denne model mulighed for at udføre vandret, lodret og skråt fræsearbejde. Denne model bruges hovedsageligt til værktøjs- og formfremstilling, i modelfremstilling, men også på uddannelsesværksteder bruges denne maskine gerne.
Price on request
Request product nowAvailability
Product Properties
- Som standard med hydraulisk værktøjsfastspænding til hurtige værktøjsskift
- Forspændte kugleomløbsspindler i alle tre akser uden spil

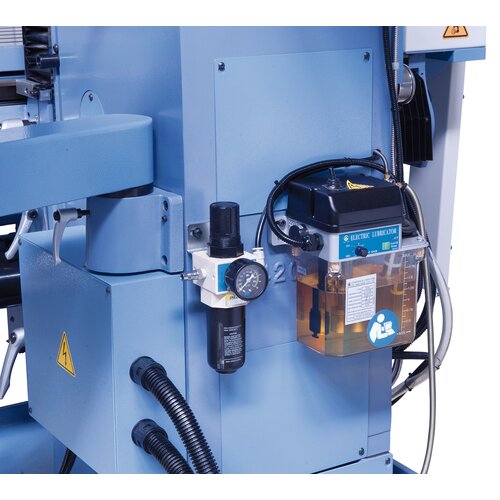

- Udstyret med elektrisk centralsmøring til føringsbanerne

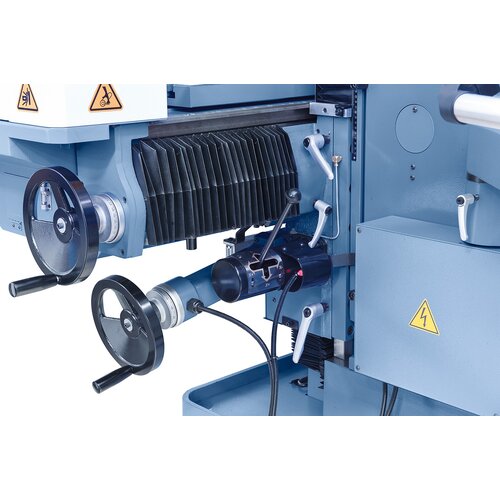

- Som standard udstyret med manuelle, automatiske og hurtige fremføringer i alle tre akser

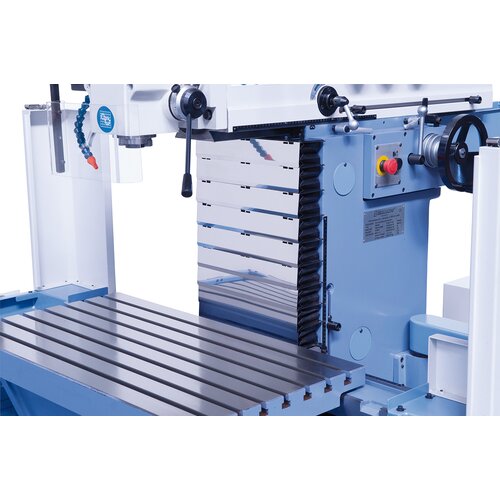

- Vertikal fastspændingsflade med 3 T-åbninger, valgfri til fastspænding af arbejdsbordet, det universelle svingbord eller store emner

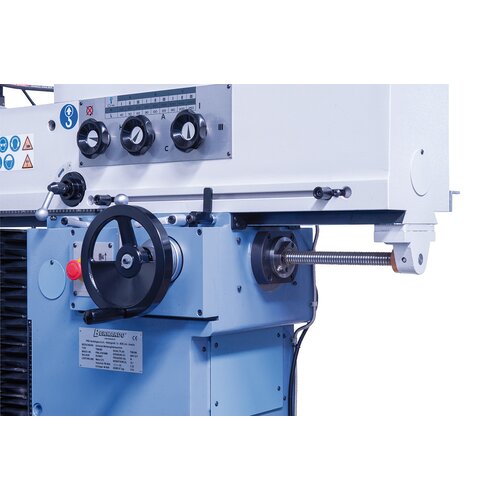

- Overarm med klart opbygget gearkasse til spindelhastigheden
- Store svalehalestyringer i x- og y-aksen og rektangulær styring i z-aksen
- Fremføringshastighed ved hjælp af frekvensomformer kan indstilles trinløst

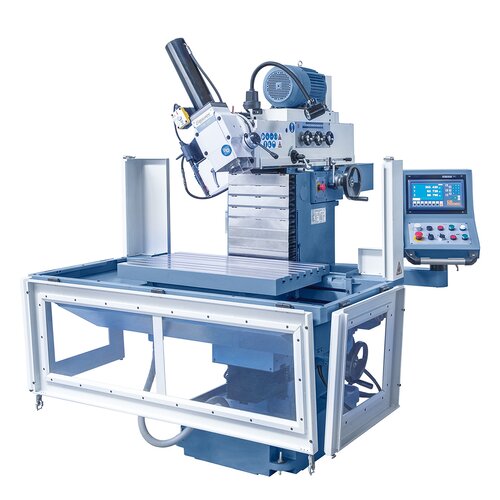

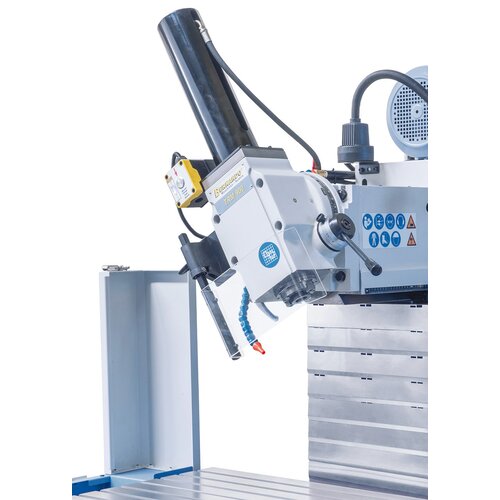

- Det lodrette fræsehoved drejes væk til vandret fræsning
- Maskinstel i tungt støbt design til vibrationsfrit arbejde og høj præcision
Product Specifications
|

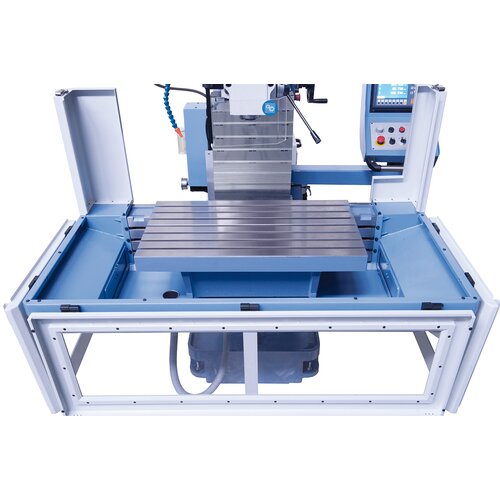

Bordstørrelse |
900 x 500 mm |
|
Lodret opspændingsflade |
1200 x 250 mm |
|
Vandring på langs (x) |
560 (600*) mm |
|
Vandring på tværs (y) |
440 (480*) mm |
|
Vandring vertikalt (z) |
345 (385*) mm |
|
Bordbelastning |
360 kg |
|

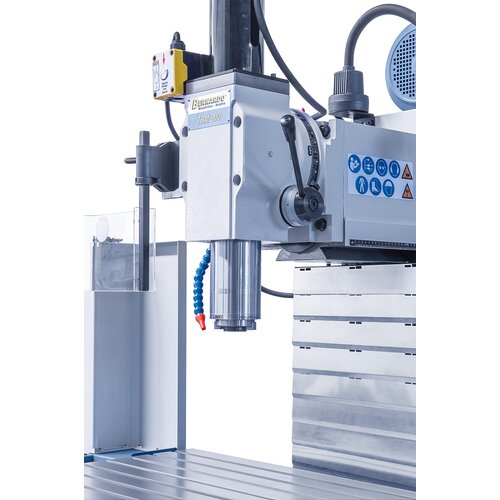

Lodret fræsehoved |
|
|
Spindelomdrejningstal |
(18) 40 - 2000 o/min |
|
Spindelkonus |
SK 40 / DIN 69871A |
|
Spindelvandring |
120 mm |
|
Udladning max. |
550 mm |
|
Afstand spindel / bord |
40 - 440 mm |
|
Tiltbar spindelhoved |
-90° til +90° |
|

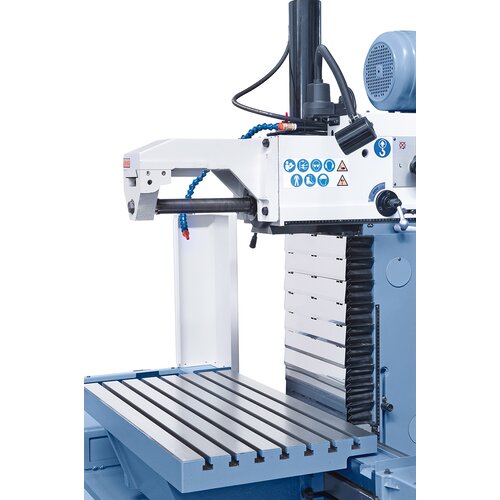

Vandret fræsehoved |
|
|
Spindelomdrejningstal |
(18) 40 - 2000 o/min |
|
Spindelkonus |
ISO 40 |
|
Afstand vandret spindel / bord |
130 - 530 mm |
|
Fremføringshastighed |
|
|
x-akse |
10 - 450 mm/min |
|
y-aksen |
10 - 450 mm/min |
|
z-aksen |
10 - 450 mm/min |
|
Ilgang (x / y / z) |
680 mm/min |
|
T-noter (antal / bredde / afstand) |
7 / 14 mm / 63 mm |
|
T-noter vertikalbord (antal / bredde / afstand) |
3 / 14 mm / 63 mm |
|
Fremføringsmotor |
0,75 kW |
|
Hovedmotor |
3,75 kW |
|
Maskindimension (B x D x H) |
1850 x 2135 x 2030 mm |
|
Vægt ca. |
1700 kg |
* manuel
Delivery Contents

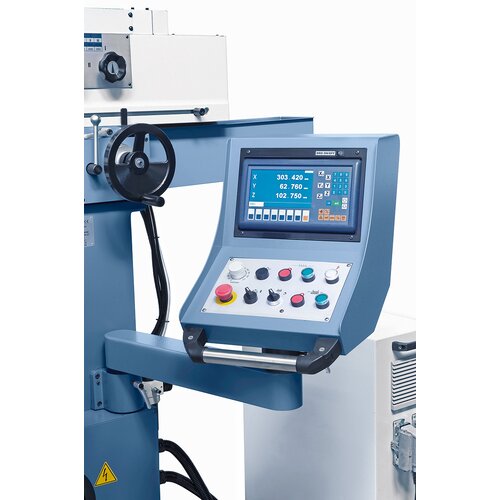

- 3-akset digital visning ES-12 H med LCD-display
- LED-maskinlampe
- Kølemiddelanordning
- Fremføring til x-, y- og z-aksen
- Vandret modleje

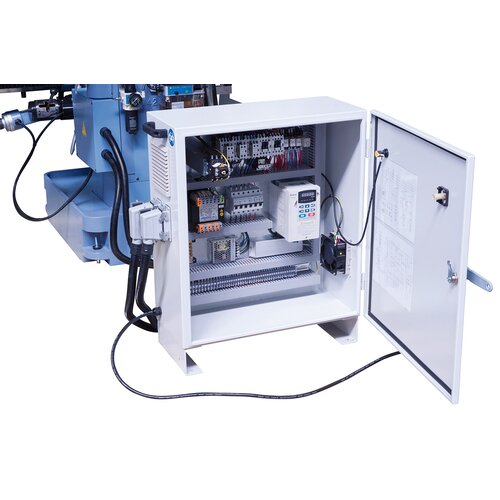

- Bordkabinet
- Kugleomløbsspindler i alle 3 akser
- Hydraulisk værktøjsfastspænding
- Elektrisk centralsmøring
- Frekvensomformer Delta til tilførsler
- Lamelbeskyttelsesafdækning
- Lang fræsedorn ISO 40/27 mm
- Adapter SK 40 / MK 3
- Reduceringsbøsning MK 3 / 2
- Reduktionsbøsning MK 3 / 1
- Spændetangspatron SK 40 med spændetænger 5 - 25 mm (7 stk.)
- Betjeningsværktøj
