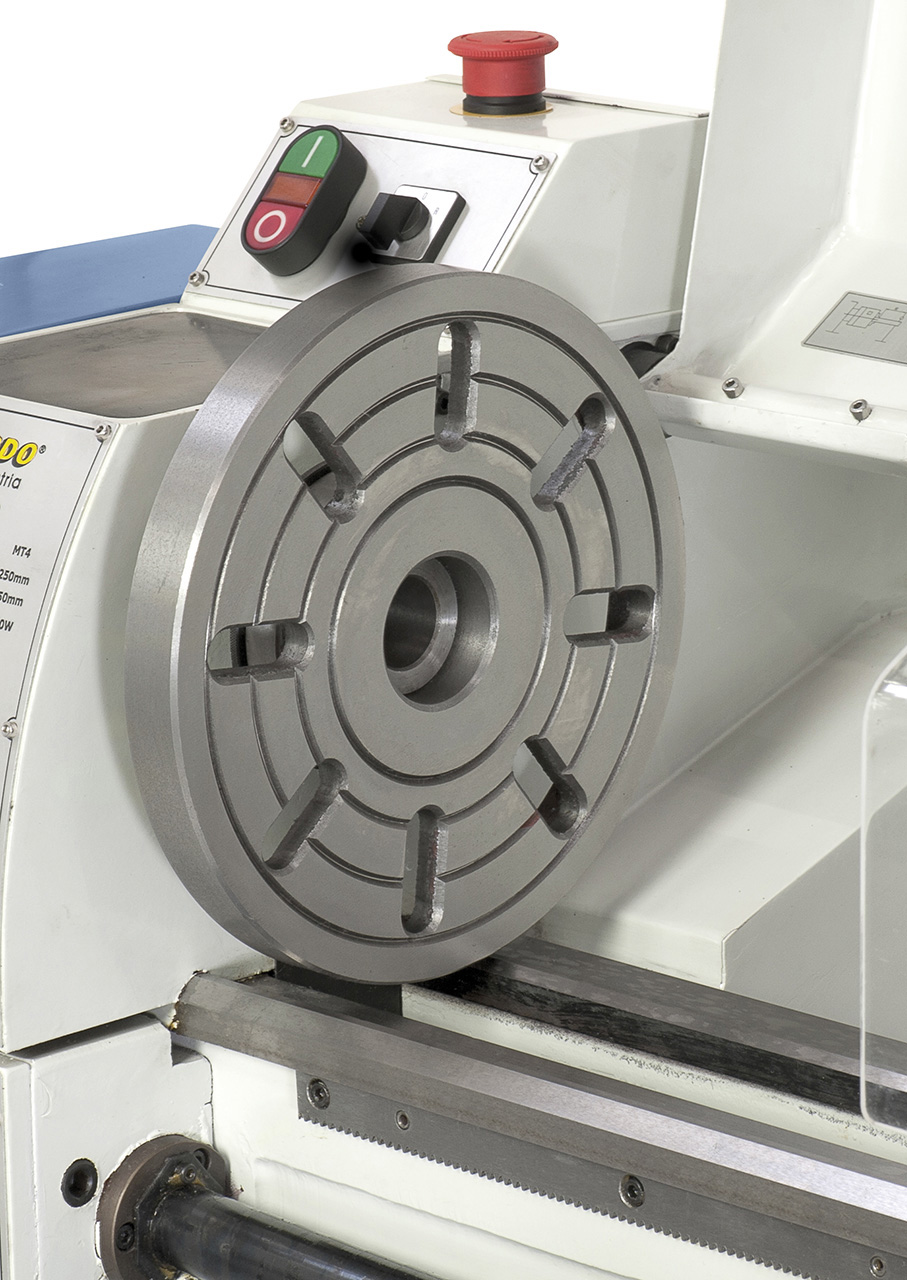

Per il serraggio di pezzi di forma speciale, la macchina può essere dotata di una piastra di serraggio di 240 mm

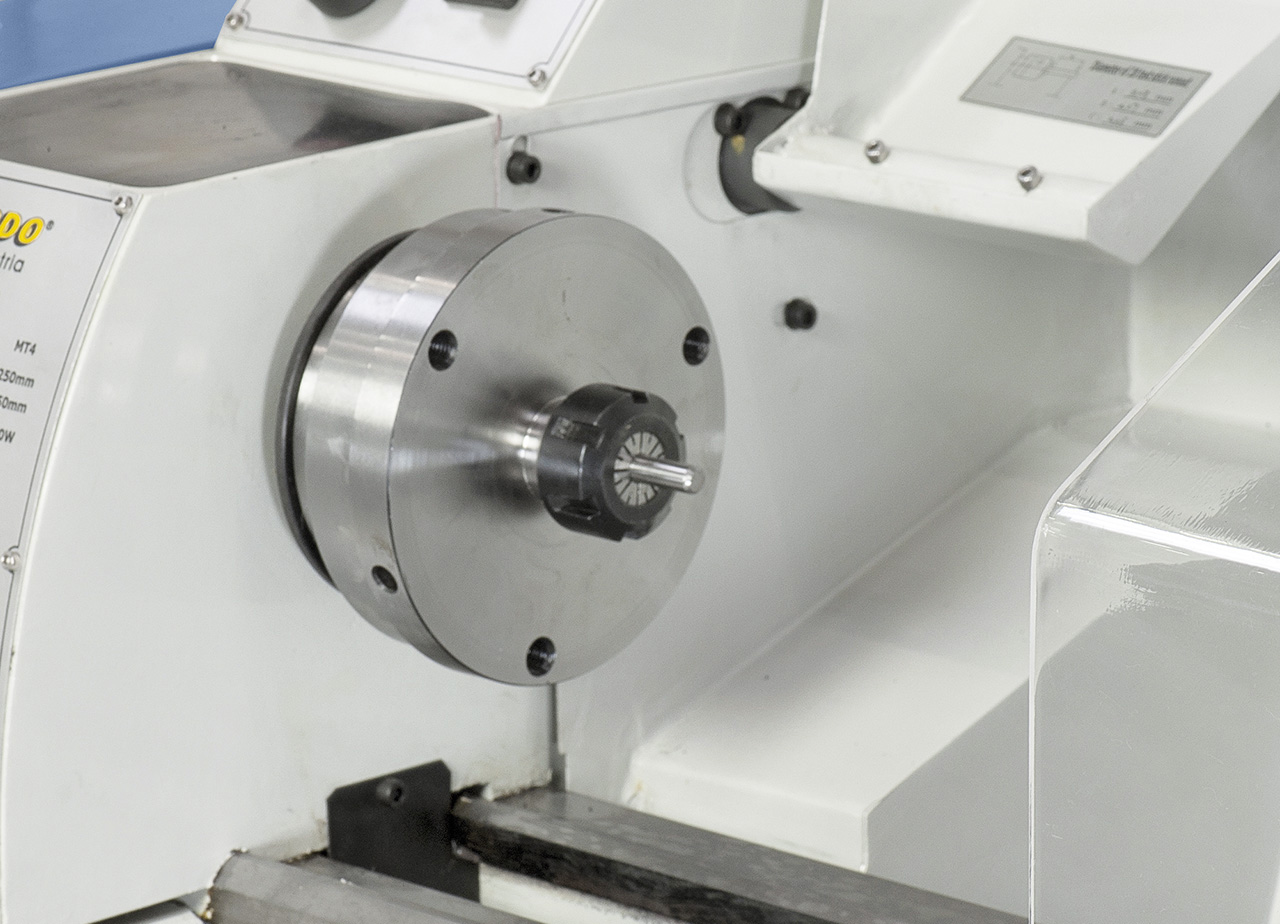

Il mandrino porta pinze ER 25 garantisce un'elevata concentricità per il bloccaggio di pezzi, intervallo di serraggio 1-16 mm.

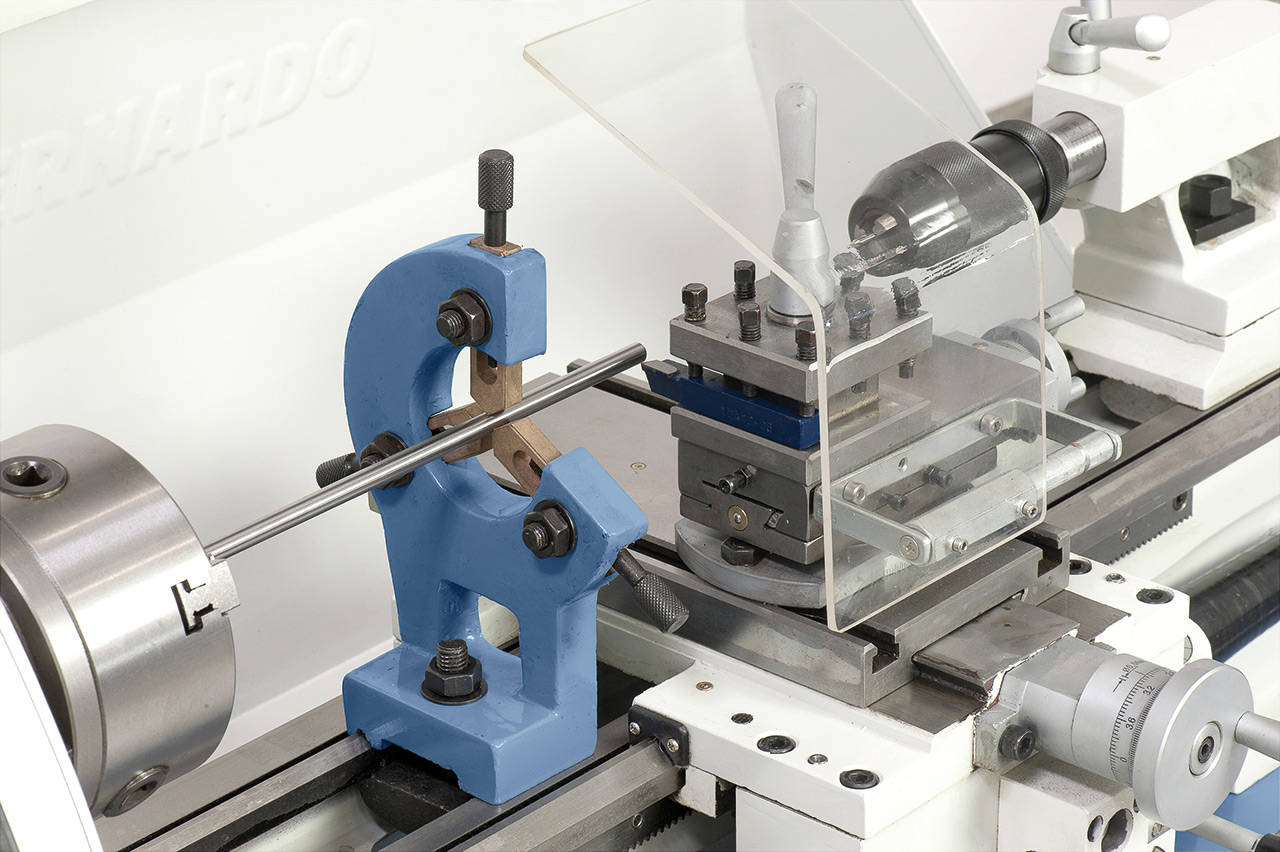

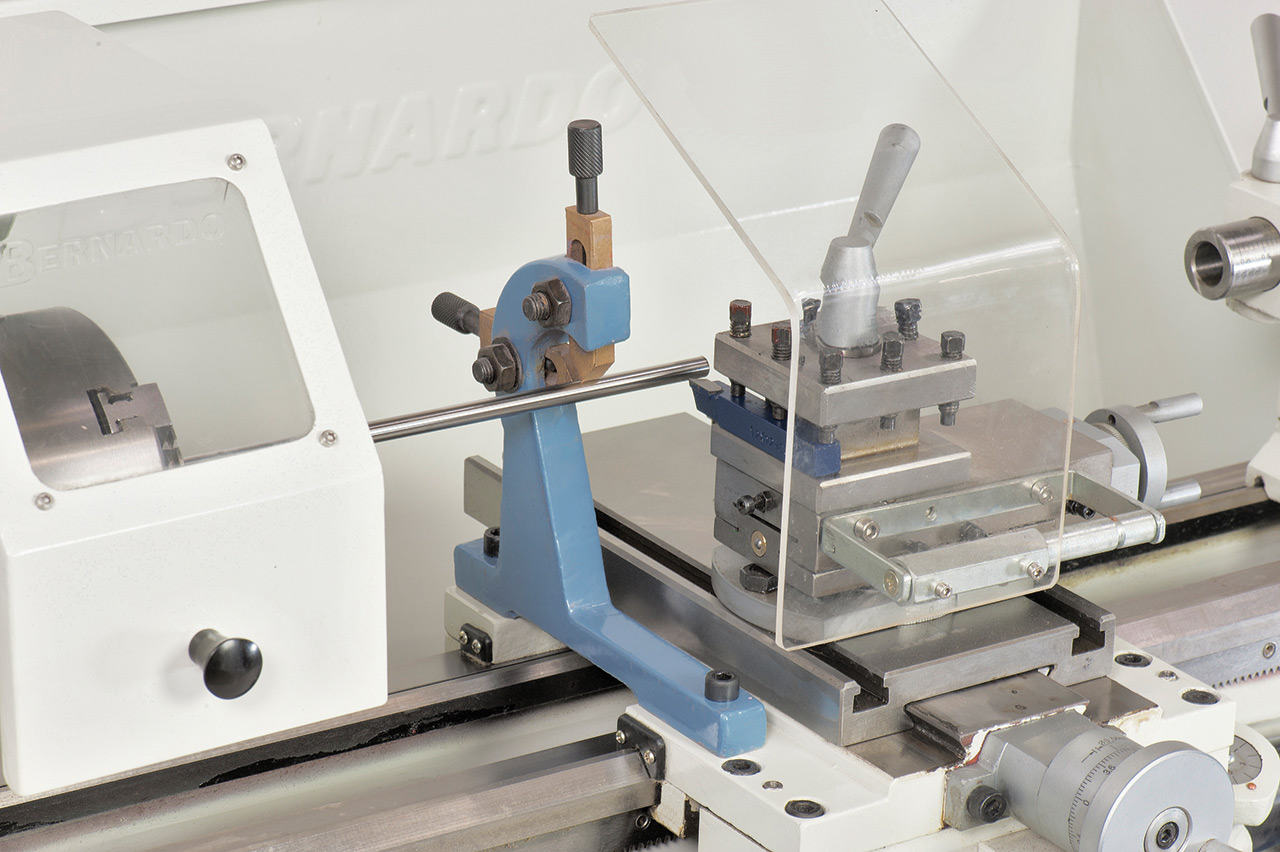

La lunetta rotante impedisce la flessione degli alberi sottili.

Per l'uso universale è disponibile in modo opzionale una punta di centraggio tipo SMA con 7 inserti intercambiabili.

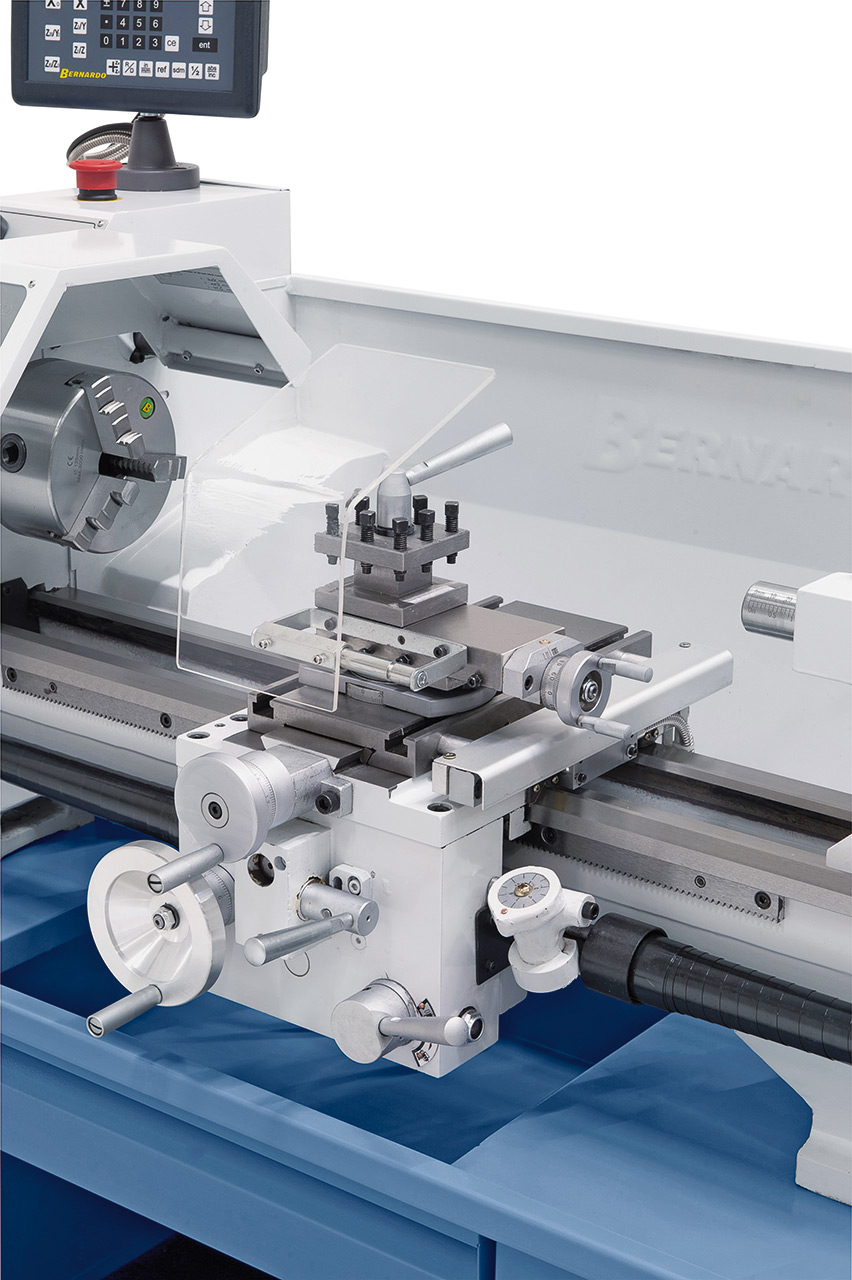

Leva di comando montata ergonomicamente per regolare l'avanzamento longitudinale e trasversale.

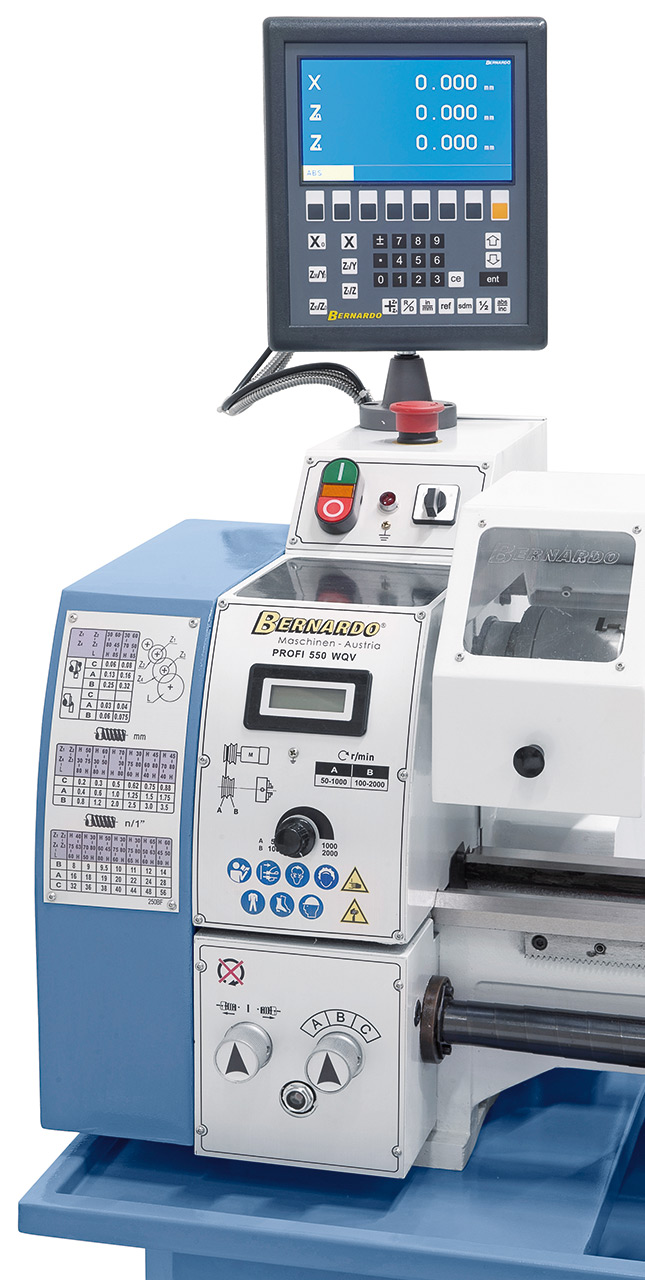

Regolazione della velocità continua ed elettronica, facilmente leggibile mediante il display digitale.

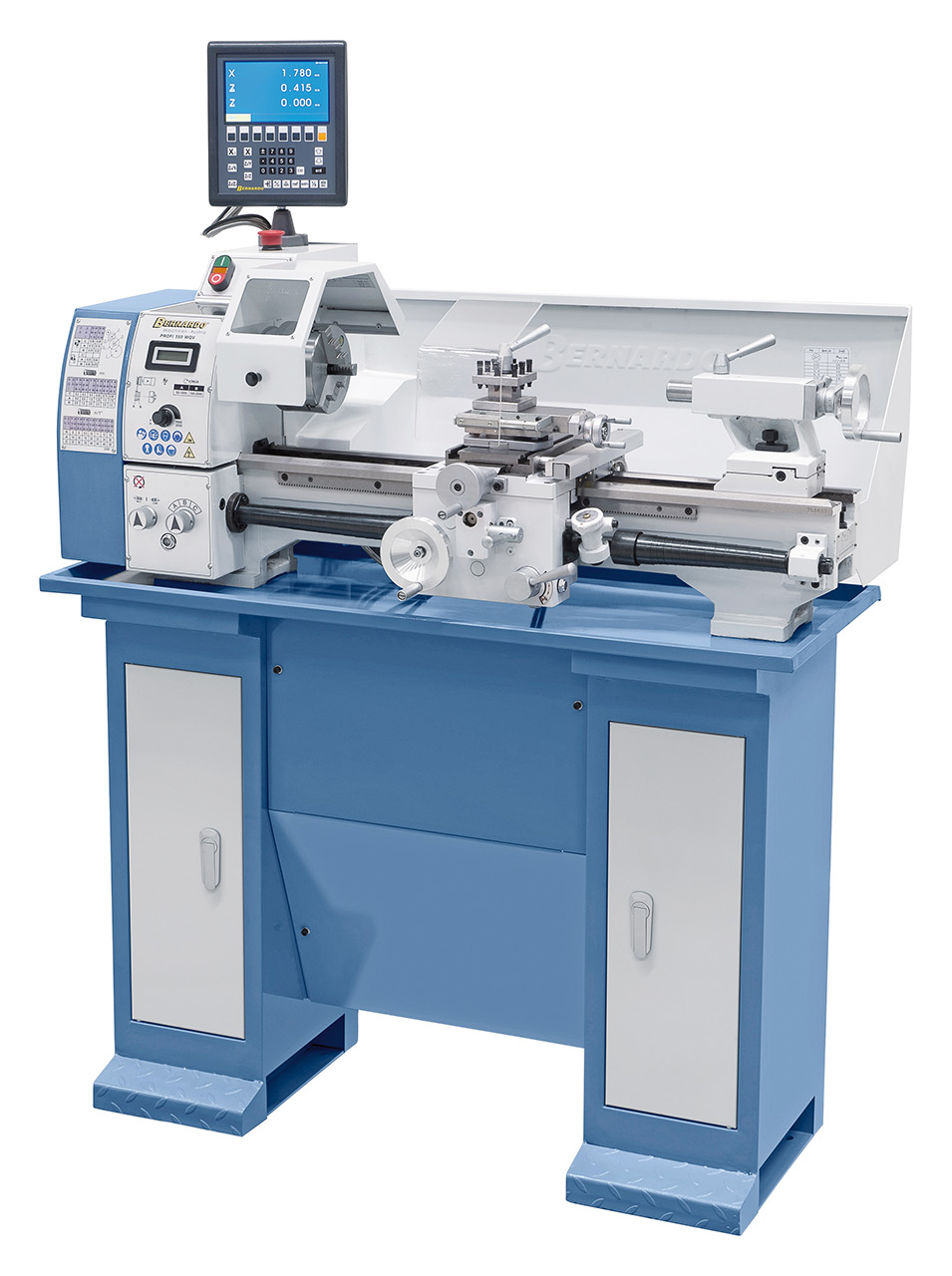

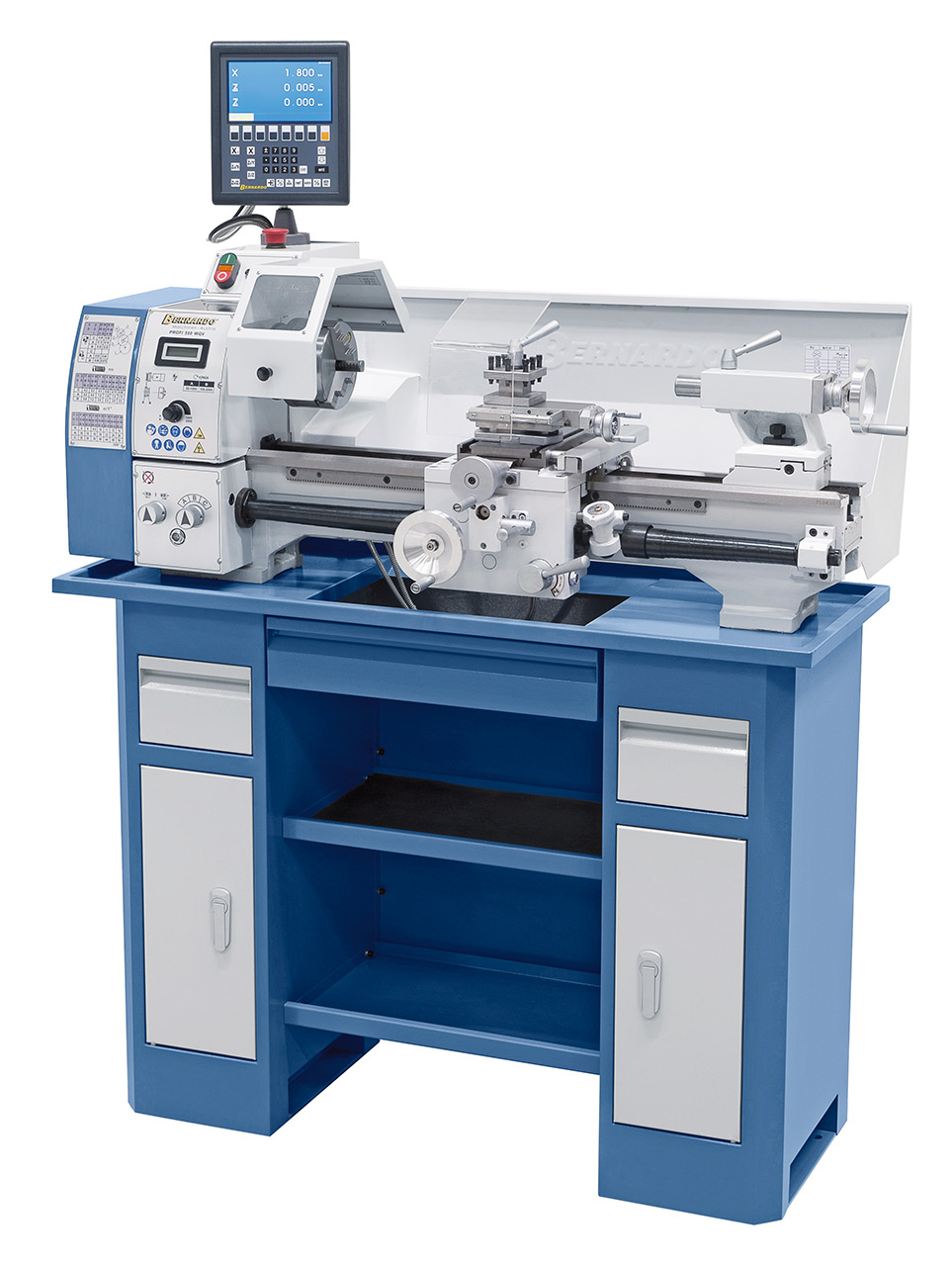

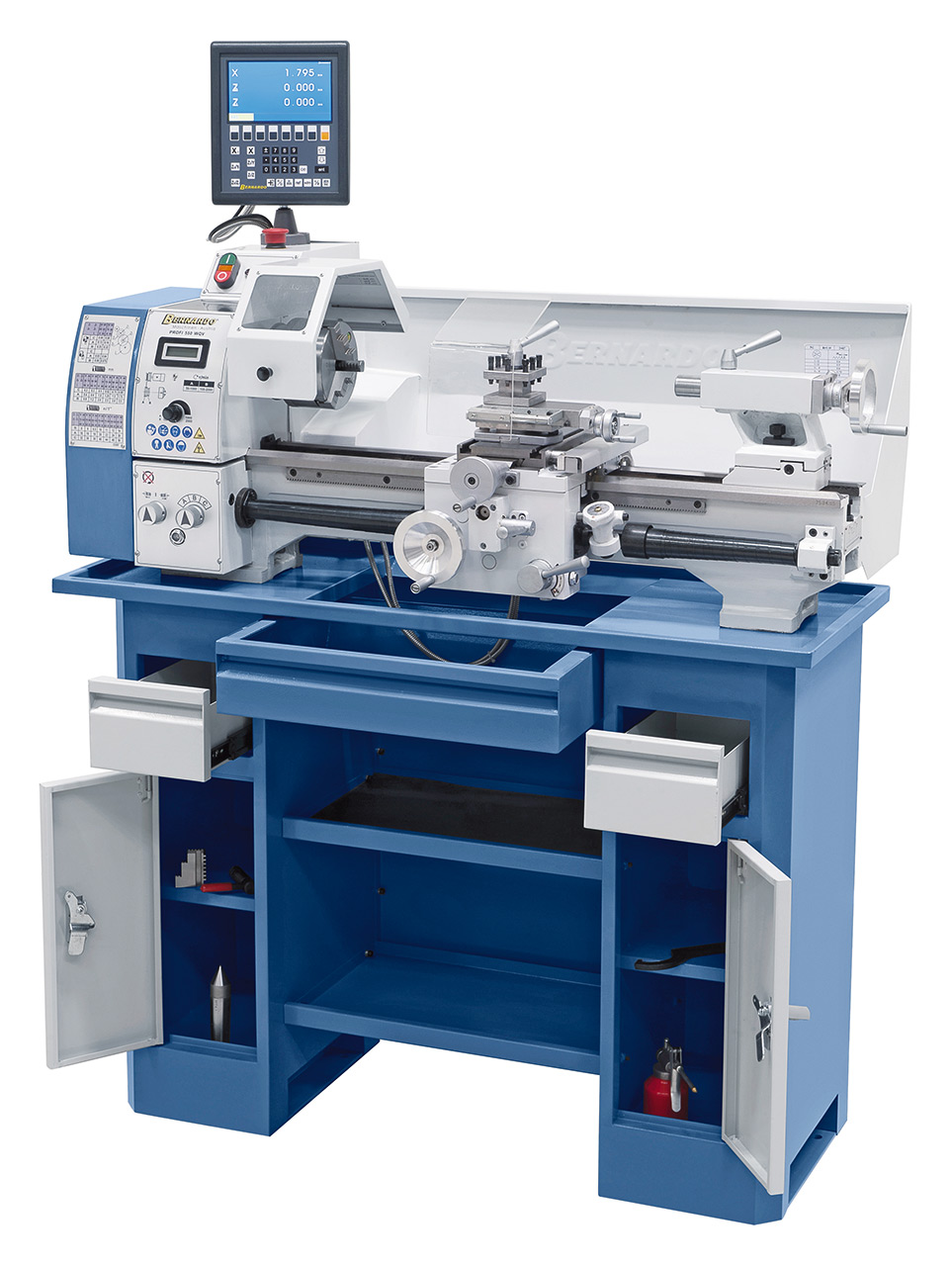

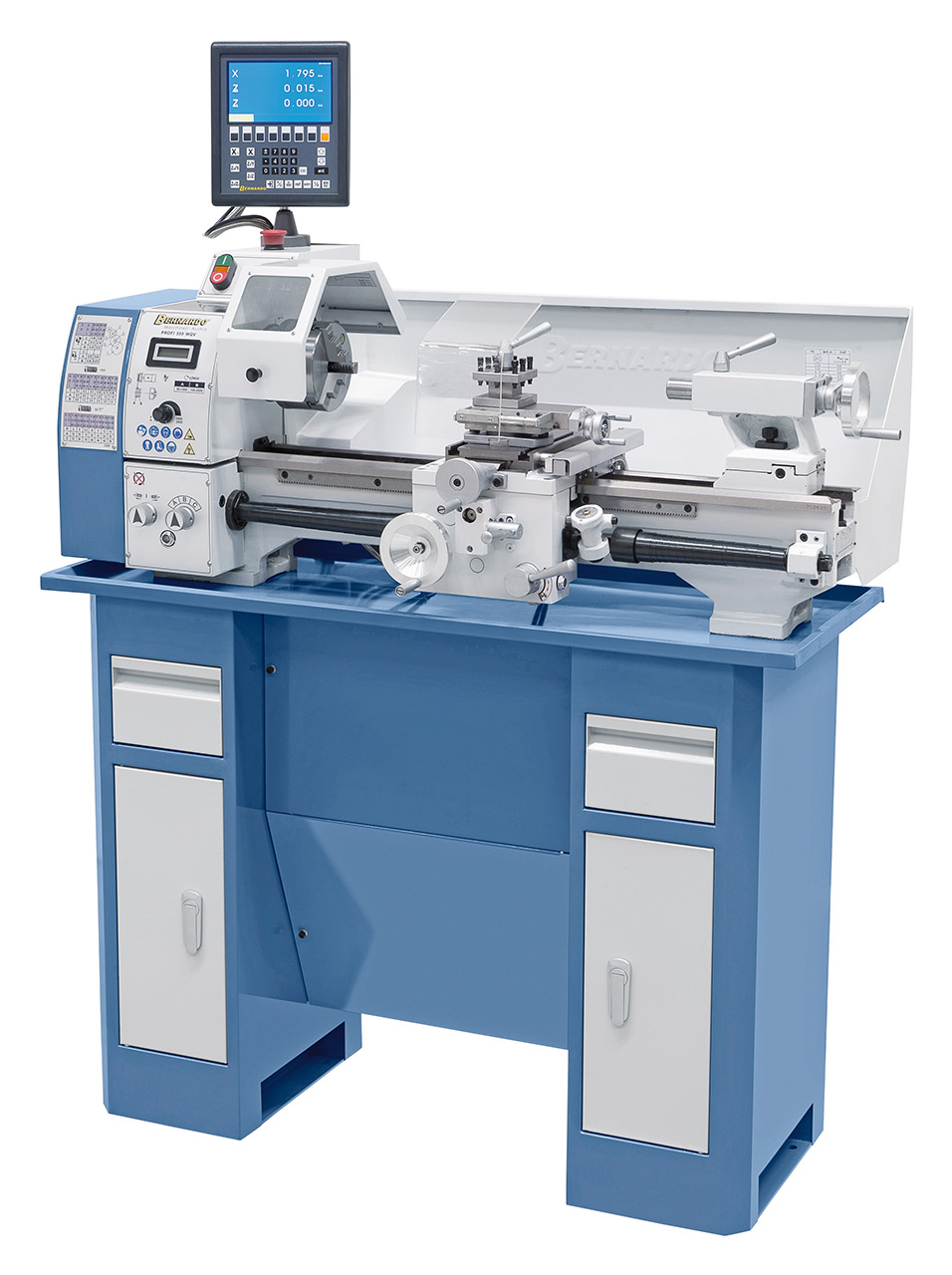

Tornio di precisione Profi 550 WQV / 230 V con display digitale a 2-assi ES-12 V

product.detail.art-no: 03-1141B

Zu Favoriten hinzufügen Zur Vergleichsliste hinzufügen

Il tornio patrona di precisione Profi 550 WQV è stato prodotto secondo i severi requisiti delle norme DIN. La particolarità di questo modello è l'ampio intervallo di avanzamento longitudinale con 6 avanzamenti selezionabili liberamente, così come l'avanzamento piano di serie. Inoltre, questo modello è dotato di un regolatore di velocità elettronico e di un indicatore di posizione a 2 assi.

3.216,00 €

incl. 20% VAT

Availability

In Stock

Deliverable in 2-3 business days

Product Properties

Dotato di patrona per la filettatura o per l'avanzamento longitudinale automatico
Robusto bancale con guida temprata e rettificata induttivamente
Elevata concentricità del naso mandrino (≤ 0,015 mm) grazie ai cuscinetti di precisione a rulli conici
Dotato di un regolatore continuo della velocità elettronico
Monitoraggio termico incl. spia protegge il motore dal sovraccarico

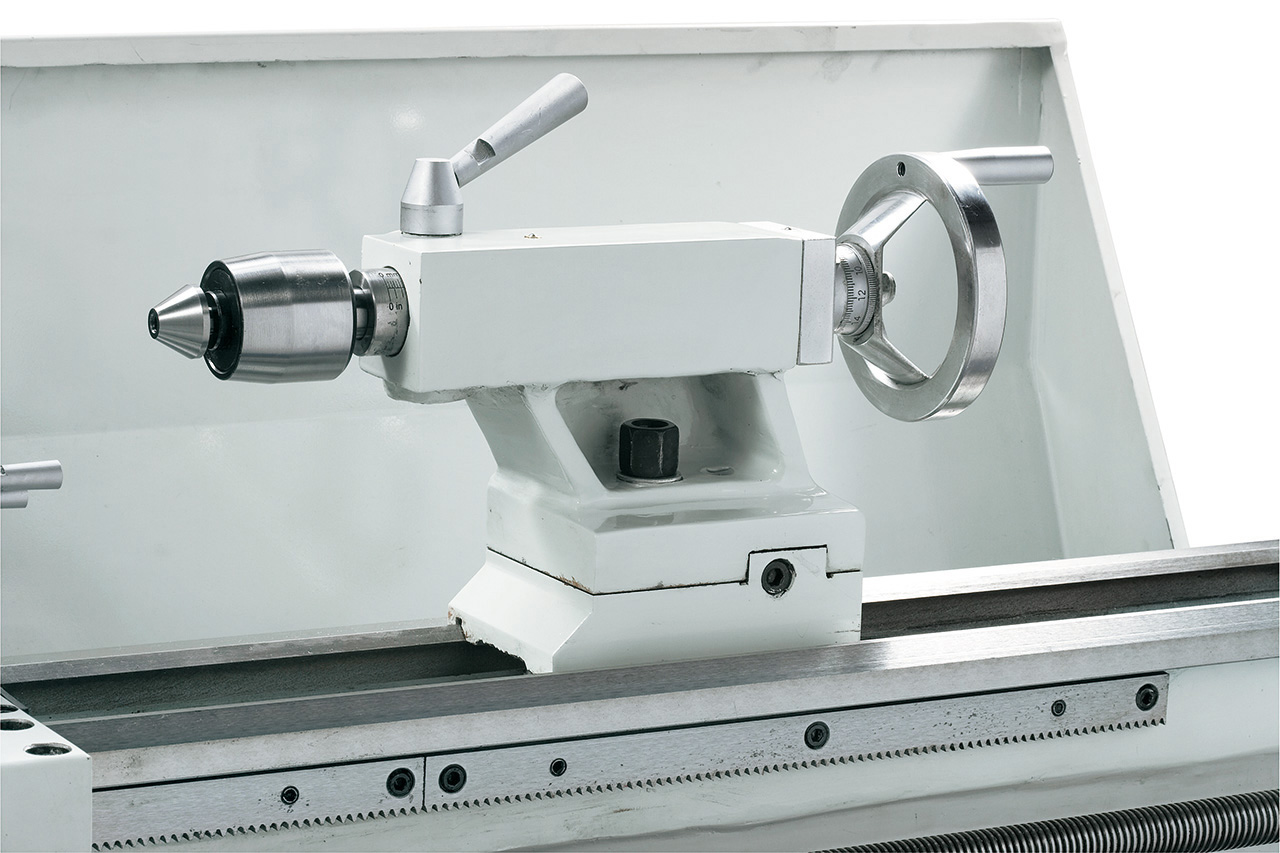

La contropunta può essere regolata per la tornitura conica
Semplice disposizione degli elementi di commutazione
Guide regolabili mediante lardoni
Mandrino con 2 cuscinetti di precisione a rulli conici regolabili (qualità P5)
Dotato di un sistema avanzamento longitudinale e piano
Interruttore di sicurezza con sganciatore di minima tensione

Product Specifications

Distanza tra le punte	550 mm
Altezza delle punte	125 mm
Volteggio sul tavolo	250 mm
Larghezza del letto	135 mm
Foro del mandrino	26 mm
Supporto nel foro del mandrino	MK 4
Intervallo di velocità	Continuo, 50 - 1000 giri/min 100 - 2000 giri/min
Area avanzamenti longitudinali	(6) 0,06 - 0,32 mm/giro
Area avanzamenti piani	(4) 0,03 - 0,075 mm/giro
Filettature metriche	(18) 0,2 - 3,5 mm
Filettature pollici	(21) 8 - 56 TPI
Corsa mandrini	70 mm
Supporto mandrini	MK 2
Potenza di ingresso del motore S₁ 100%	0,75 kW / 230 V
Potenza di uscita del motore S₆ 40%	1,0 kW / 230 V
Misure macchina (L x P x H)*	1210 x 610 x 450 mm
Peso ca.	120 kg

* senza basamento

Delivery Contents

Indicatore di posizione a 2 assi ES-12 V con display
Mandrino a 3-griffe DK11-125 mm
Flangia mandrino 125 mm
Slitte piane con supporto superiore
Indicatore di velocità digitale
Punte di centraggio fisse
Calibro di filettatura
Ruote di ricambio
Porta-utensili quadruplo
Protezione mandrino
Parete posteriore truciolo
Copertura mandrino guida
Dispositivo di comando
