Product Properties

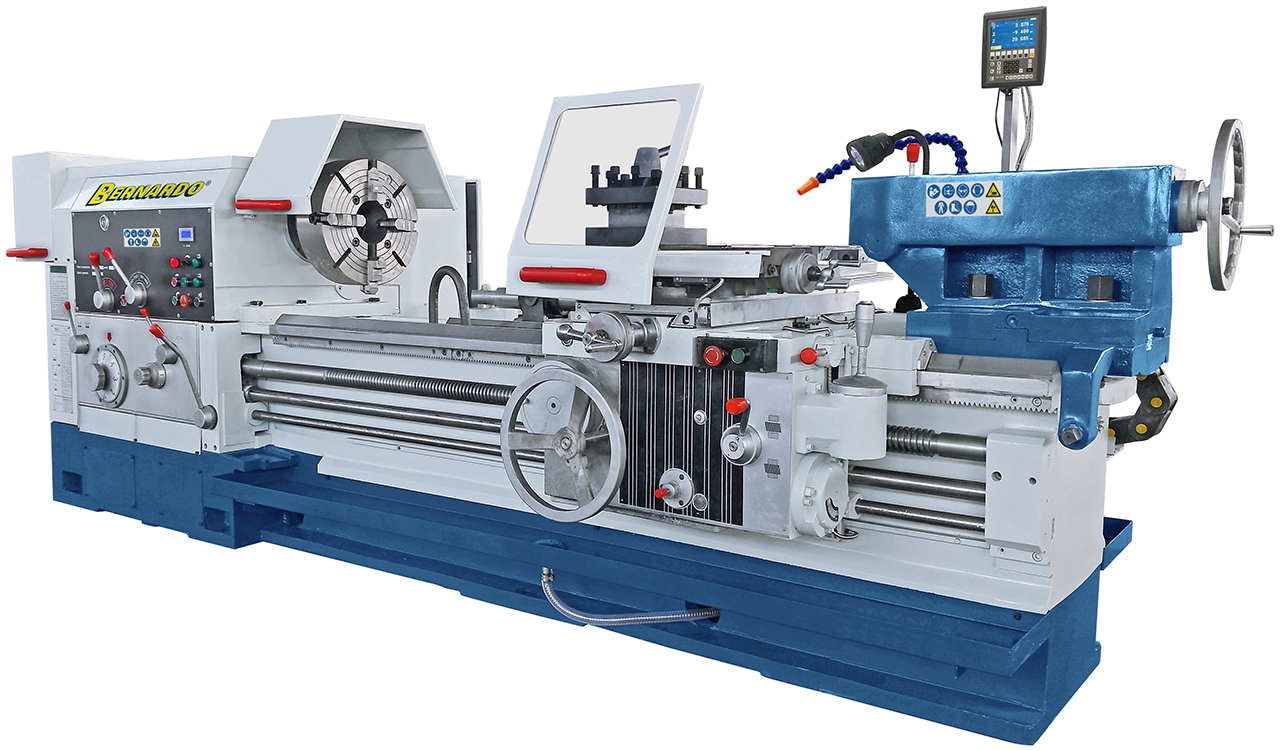

- Foro mandrino di grandi dimensioni da 225 mm
- Applicazioni versatili nell'ingegneria meccanica generale, nella produzione, nella produzione di pezzi singoli,...
- La scatola portamandrini in ghisa con parete di grande spessore e struttura compatta garantisce rigidità e stabilità
- Le guide di grandi dimensioni sono temprate e rettificate a induzione
- Ingranaggi e alberi temprati e lucidati, compresi gli ingranaggi di alimentazione
- Comodo circuito centrale per avanzamenti e filettature, con mandrini di piombo e di trazione
- Controllo continuo della velocità sulla testa dell'ingranaggio, il che significa che la velocità di taglio può essere adattata in modo ottimale al pezzo e alla velocità di avanzamento
- Di serie, con rapido movimento longitudinale e planare per ridurre i tempi di inattività
Product Specifications
|
intervallo di picco |
1300 mm |
|
Diametro circonferenziale sopra il letto |
630 mm |
|
Diametro circonferenziale su vetrini piatti |
340 mm |
|
Min. /diametro massimo del tubo |
50-220 mm |
|
larghezza letto |
550 mm |
|
Peso massimo del pezzo |
3000 kg |
|
Corsa dell'asse X |
340 mm |
|
Corsa dell'asse Z |
1300 mm |
|
gamma di velocità |
(3) 20 - 130/60 - 220/100 - 450 giri/min |
|
foro del mandrino |
225 mm |
|
Area di alimentazione longitudinale |
(24) 0,1 - 7,5 mm/min |
|
Area delle proposte di piano |
(24) 0,05 - 0,38 mm/min |
|
fili metrici |
(15) 1-7,5 mm |
|
filo da 1 pollice |
(19) 2 - 14 gg/1» |
|
Movimento rapido sull'asse X |
3000 mm/min |
|
Movimento rapido sull'asse Z |
4000 mm/min |
|
Dimensioni dell'albero dell'utensile |
32 mm |
|
Pinolenaufnahme |
KM 5 |
|
Diametro della penna |
100 mm |
|
Via Pinolen |
250 mm |
|
potenza del motore |
11 kW |
|
Dimensioni e lunghezza della macchina |
3750 mm |
|
larghezza x altezza |
1900 x 1700 mm |
|
Peso ca. |
4600 kg |
Delivery Contents
- Visualizzatore digitale a 3 assi ES-12 V con display LCD
- Mandrino a 3 griffe da 500 mm
- Piastra di supporto da 520 mm
- Riempimento iniziale con refrigerante Shell Tellus 46
- Sistema di raffreddamento
- Portautensili a quattro vie
- Protezione di sicurezza per portautensili a quattro vie
- Luce macchina a LED
- Attrezzo per tornitura conica L-500 mm
- Utensili operativi
