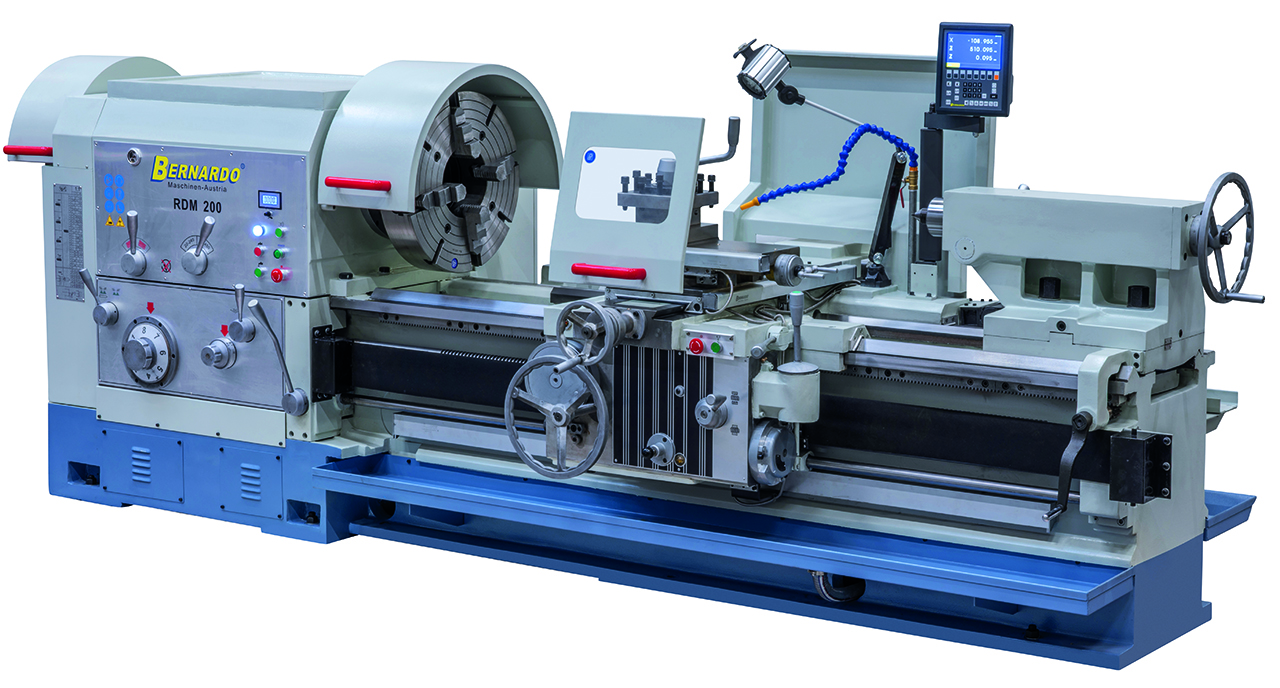

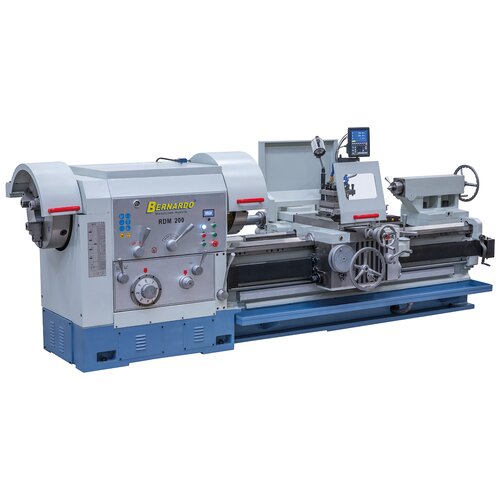

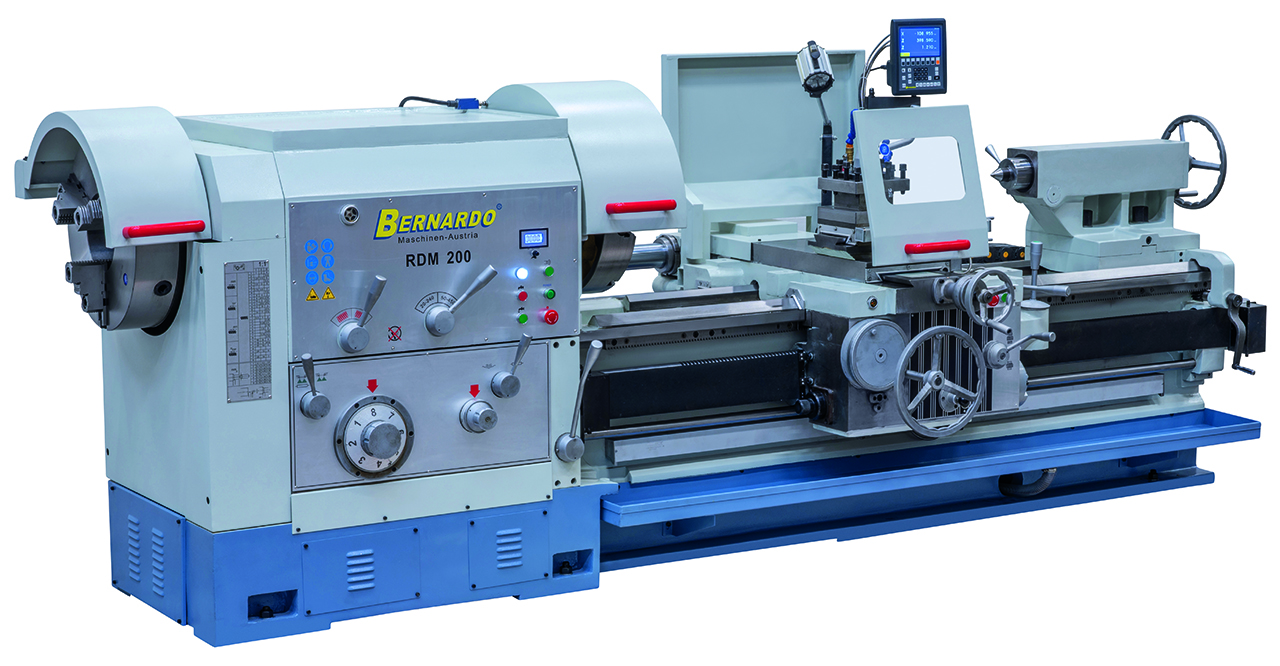

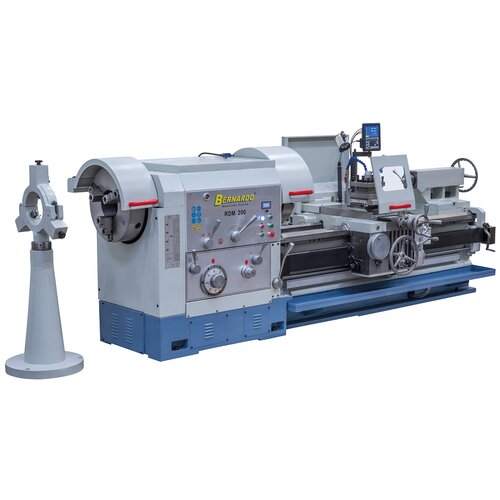

Ilustrace RD 200

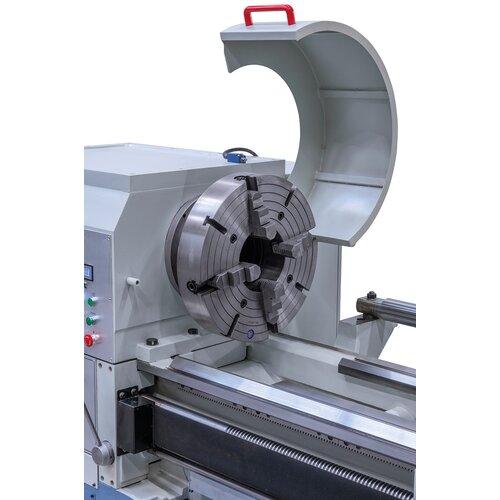

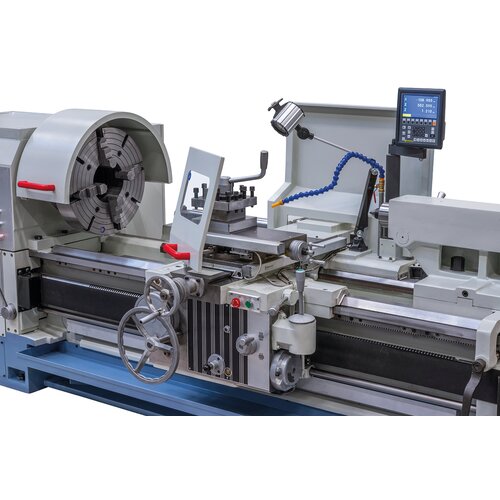

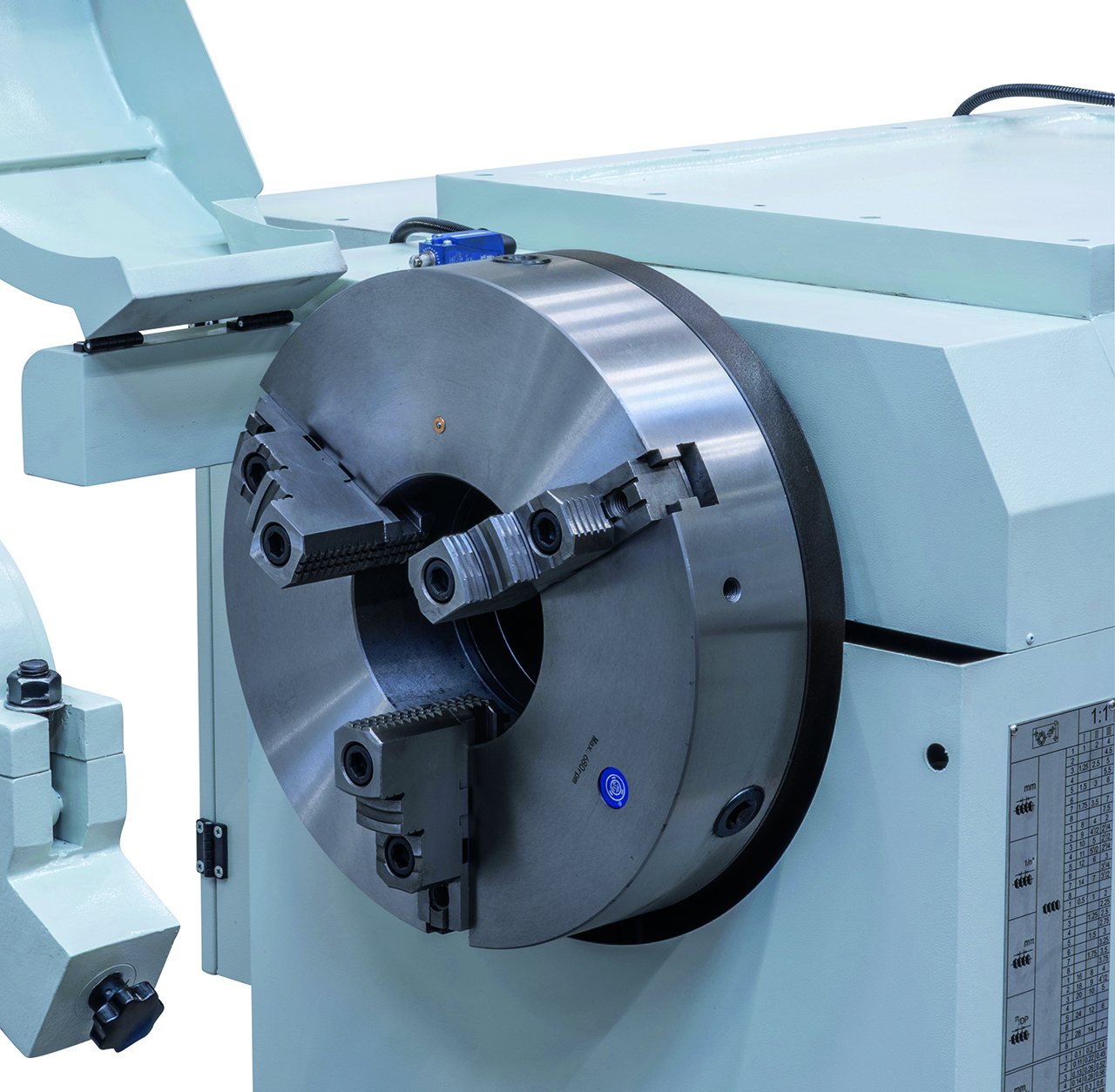

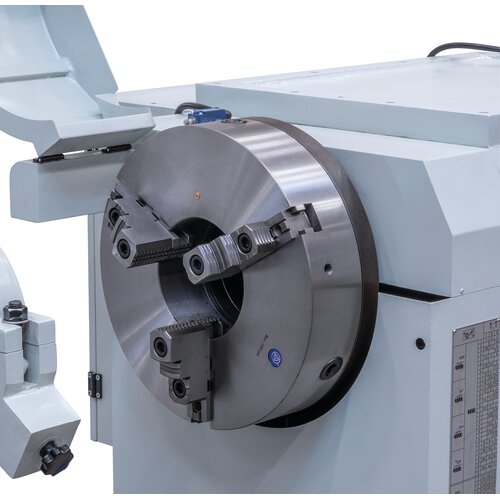

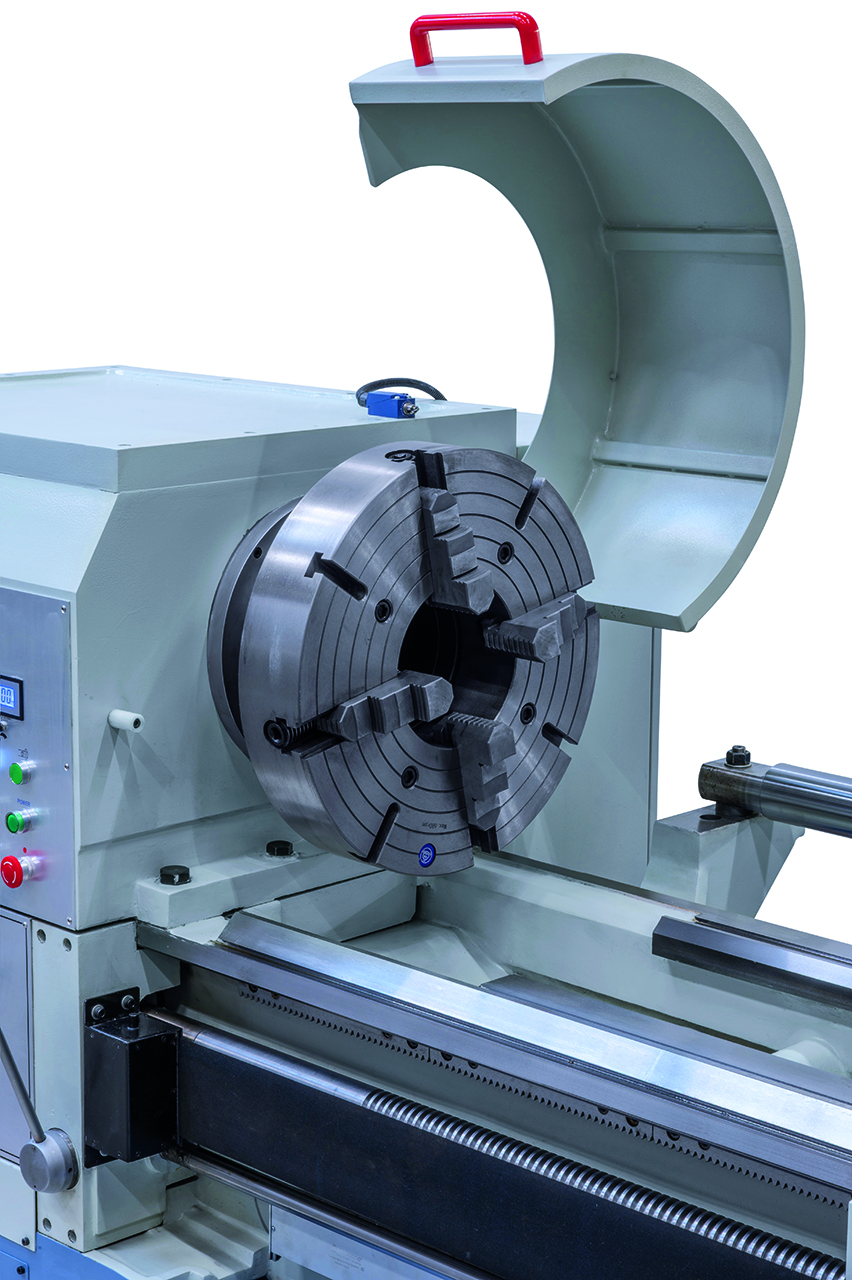

Mezi standardní výbavu patří uchycení sklíčidla na obou stranách.

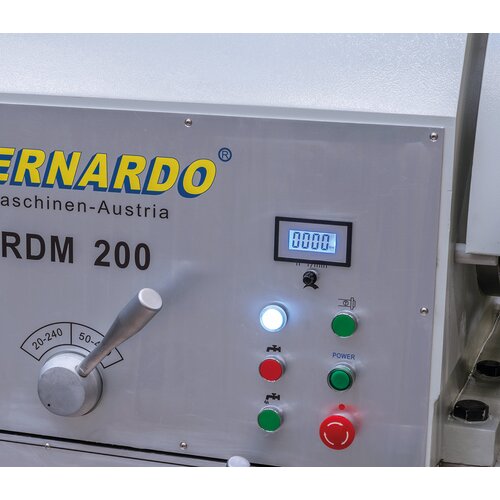

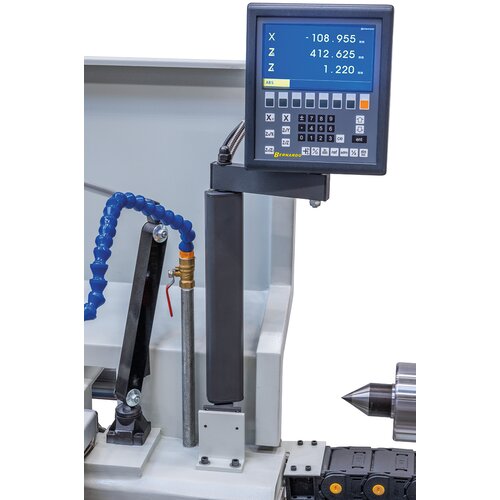

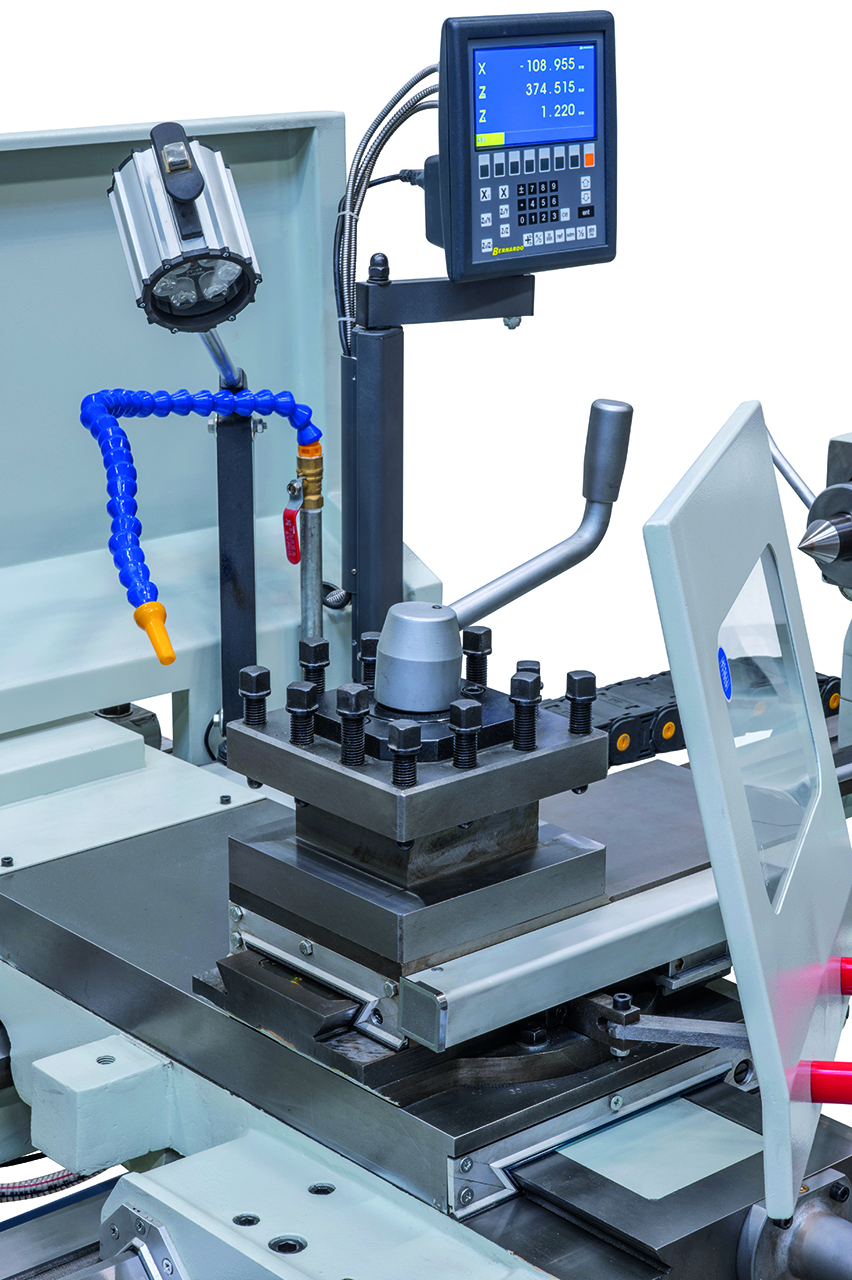

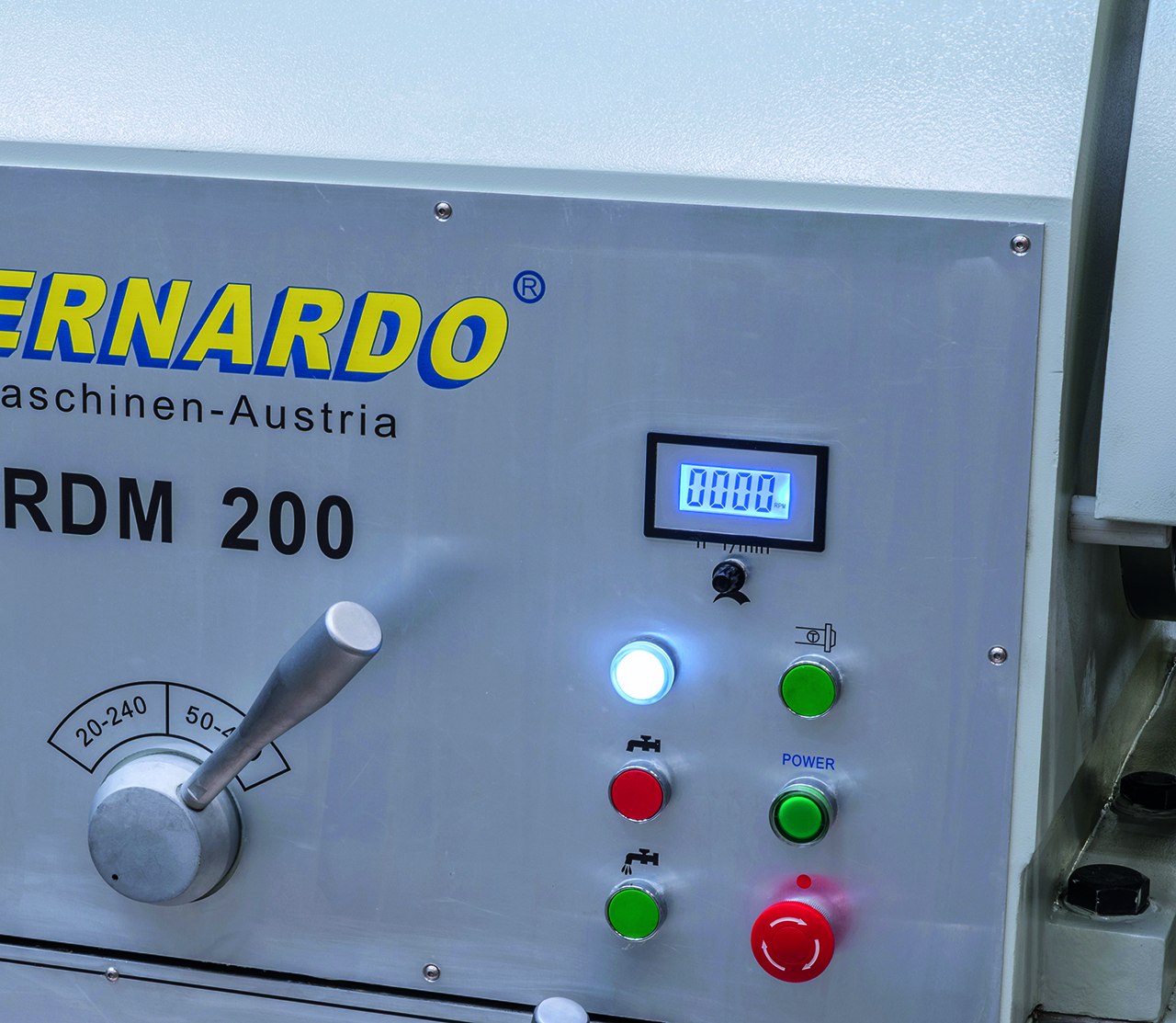

Digitální displej otáček zajišťuje optimální nastavení rychlosti řezání.

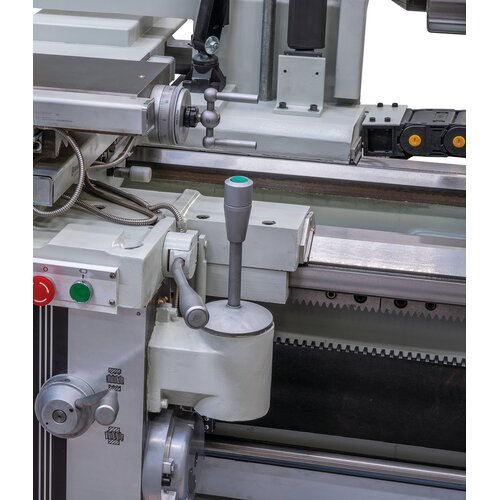

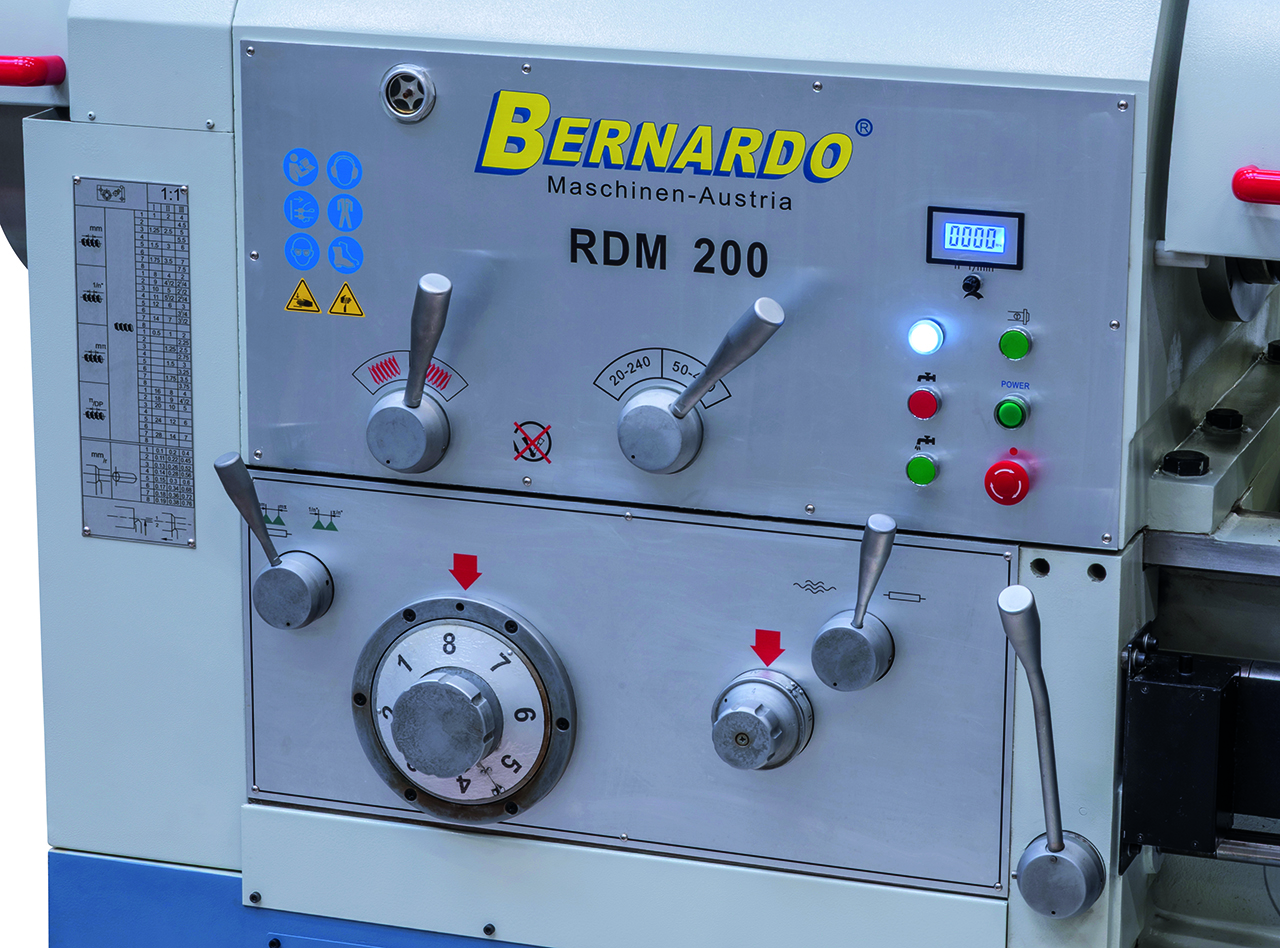

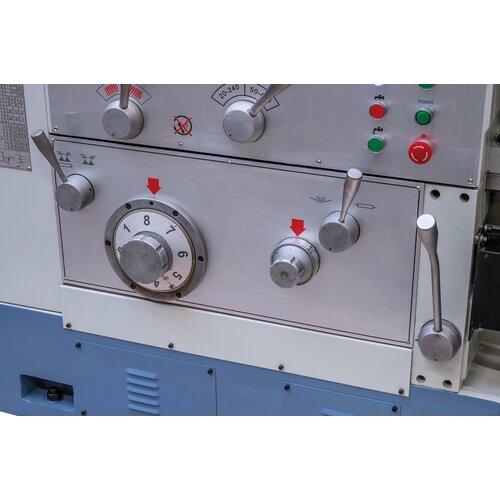

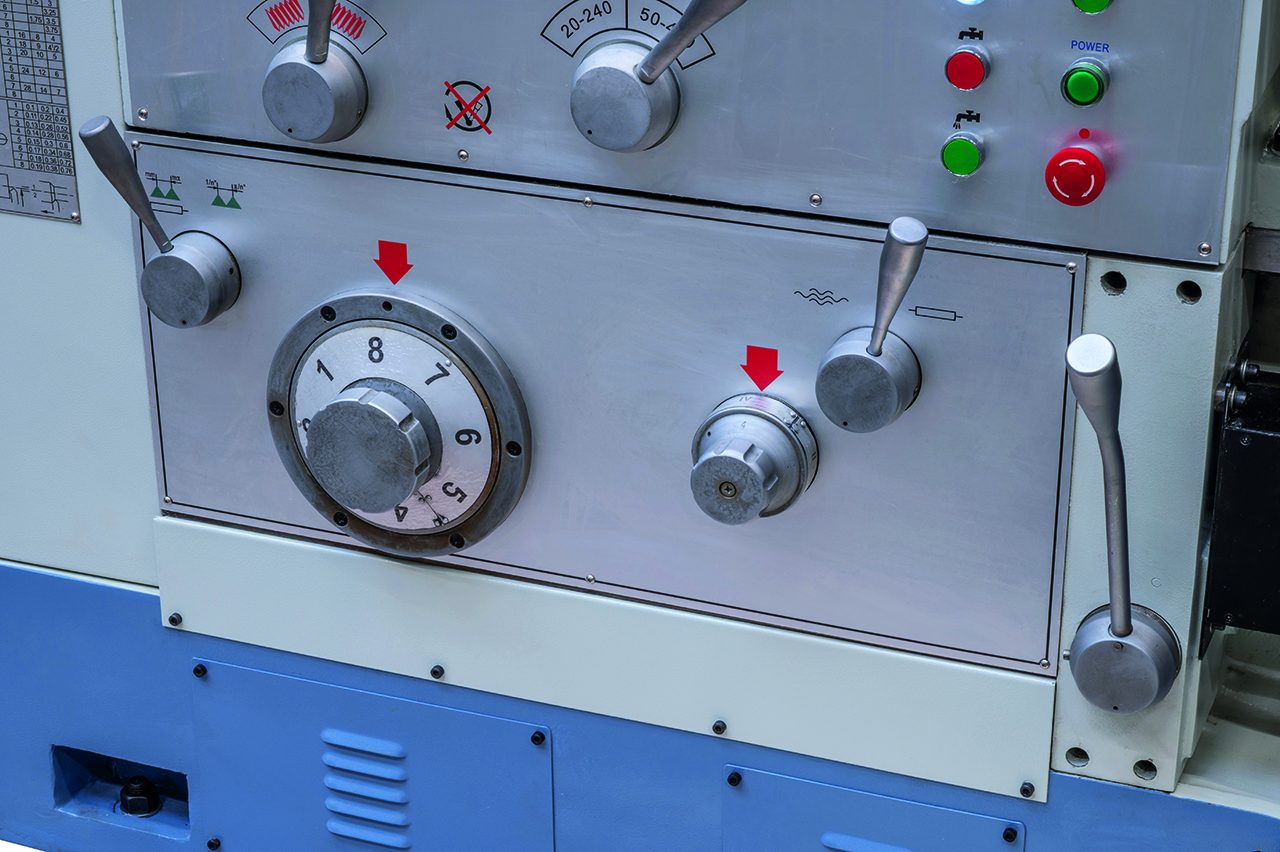

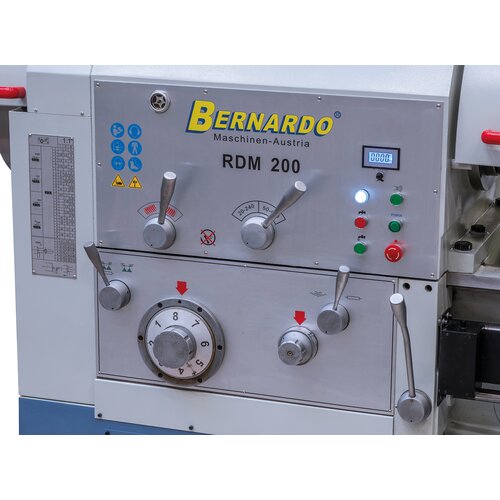

Přehledně uspořádané spínací prvky na hlavě převodovky, kalená a broušená ozubená kola zajišťují klidný chod.

Standardní funkce: rychlý posuv pro zkrácení prostojů.

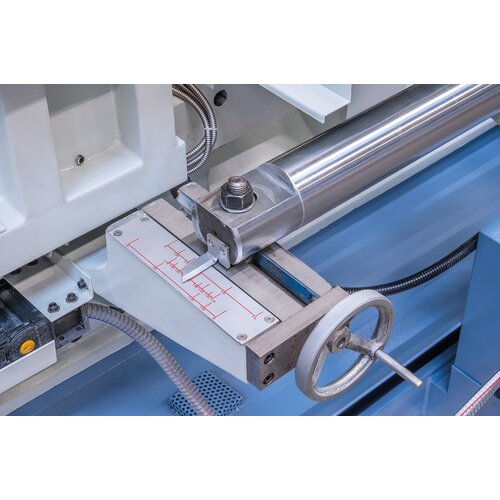

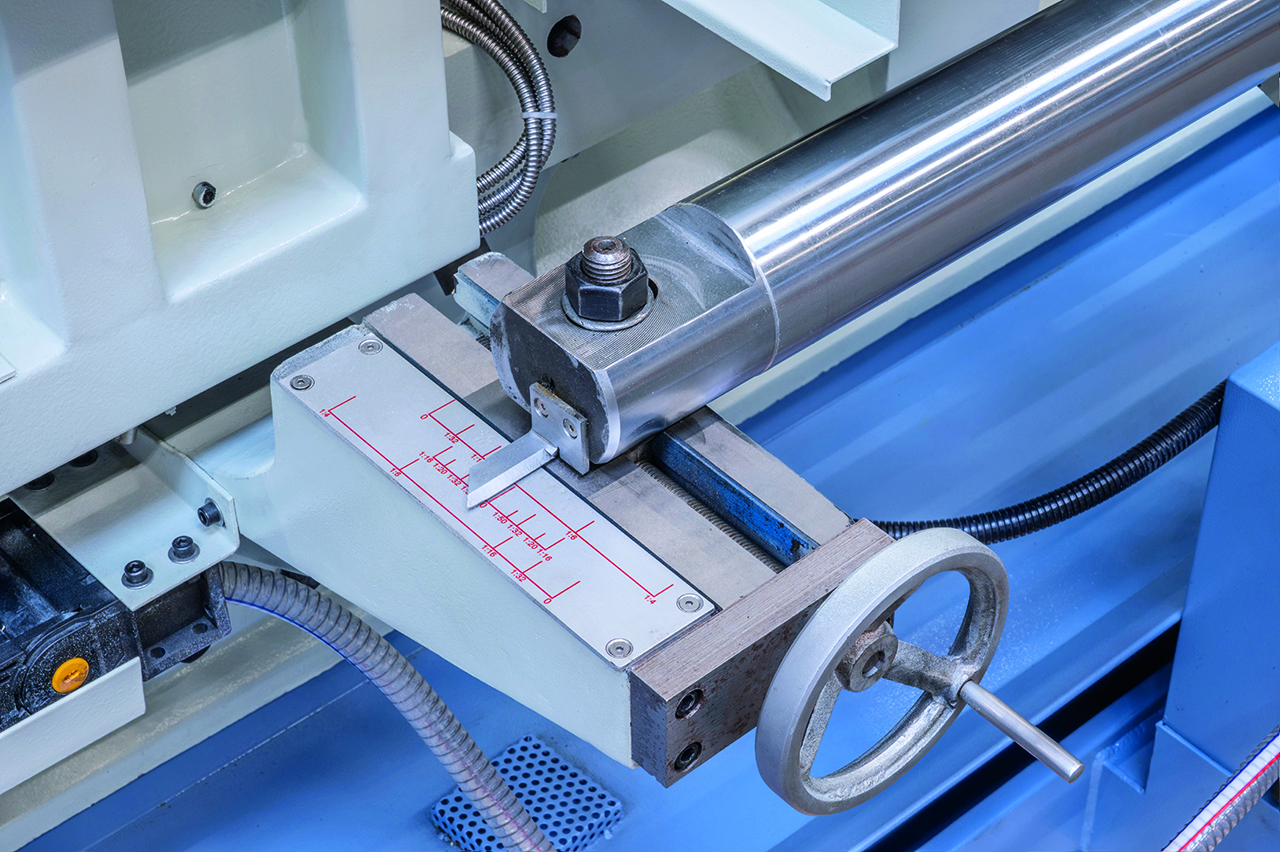

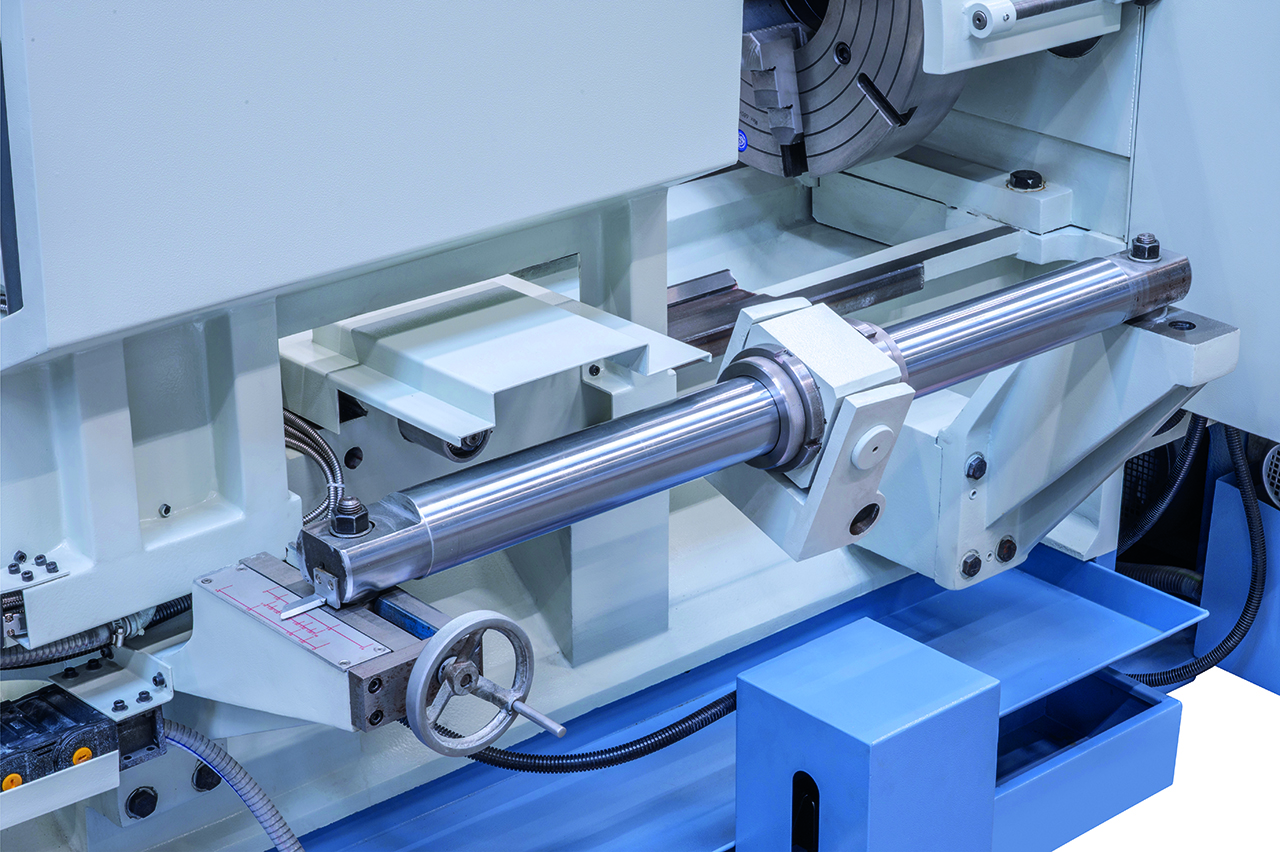

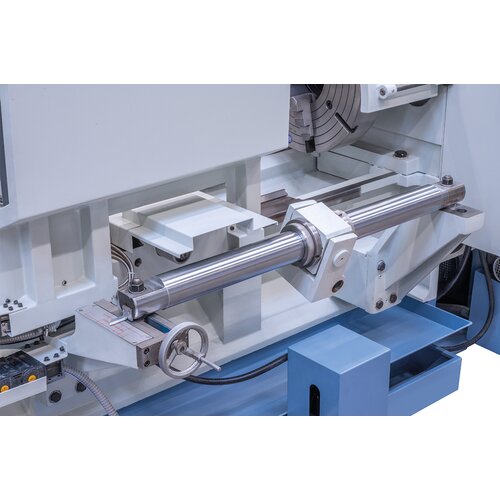

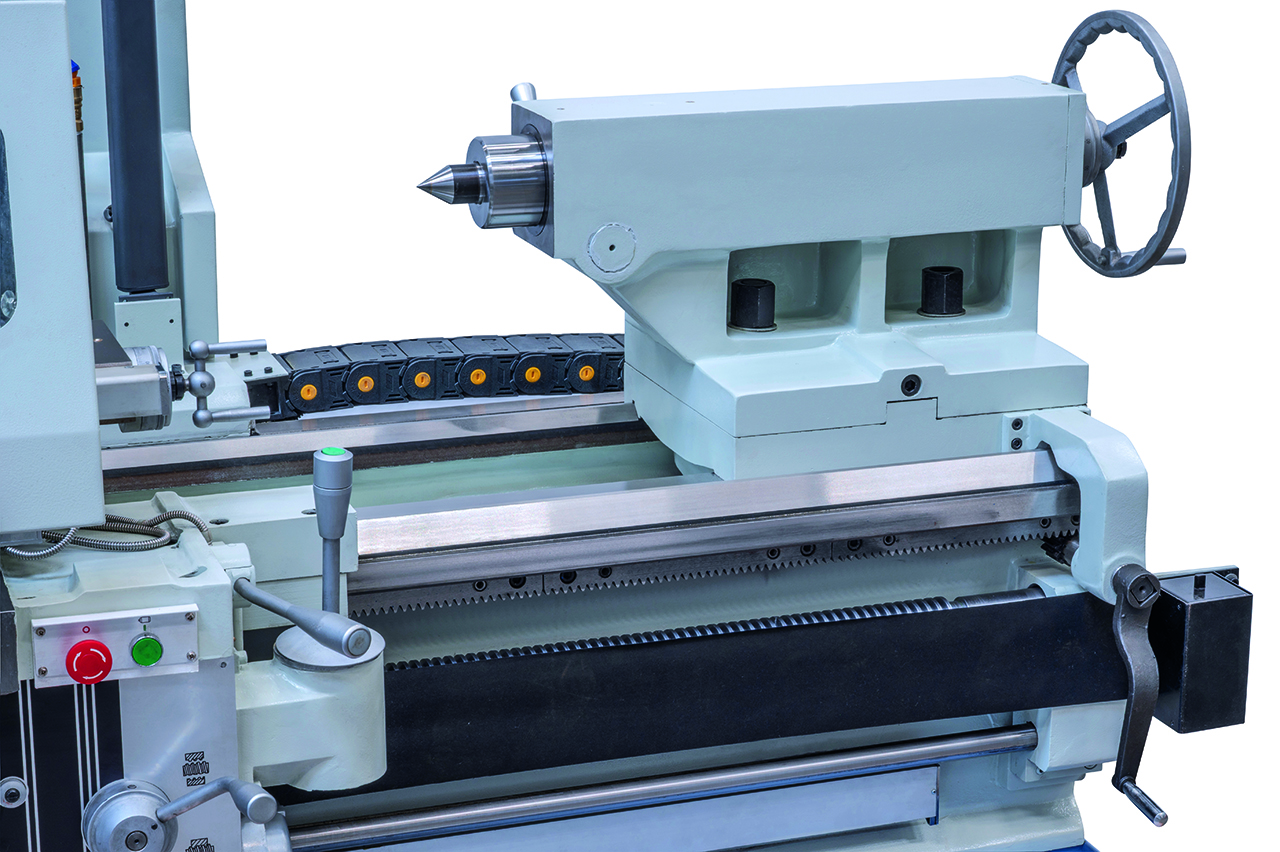

Součástí dodávky je kuželový soustružnický nástavec s obráběnou délkou 500 mm.

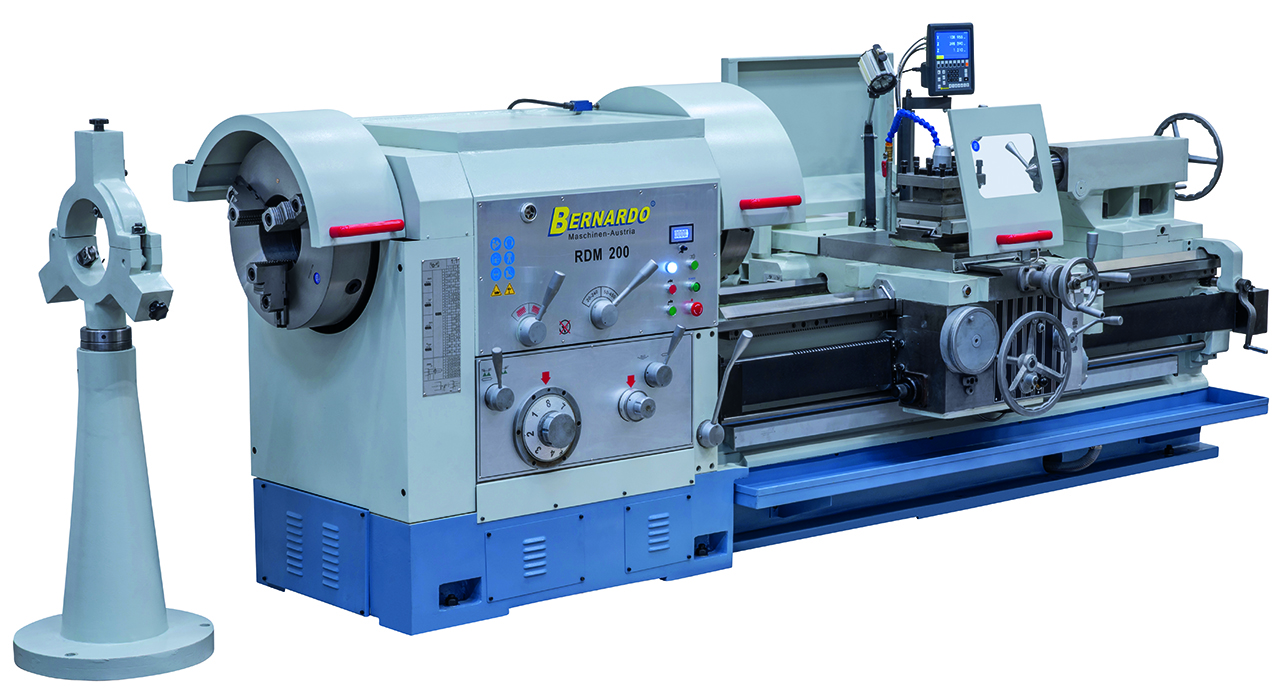

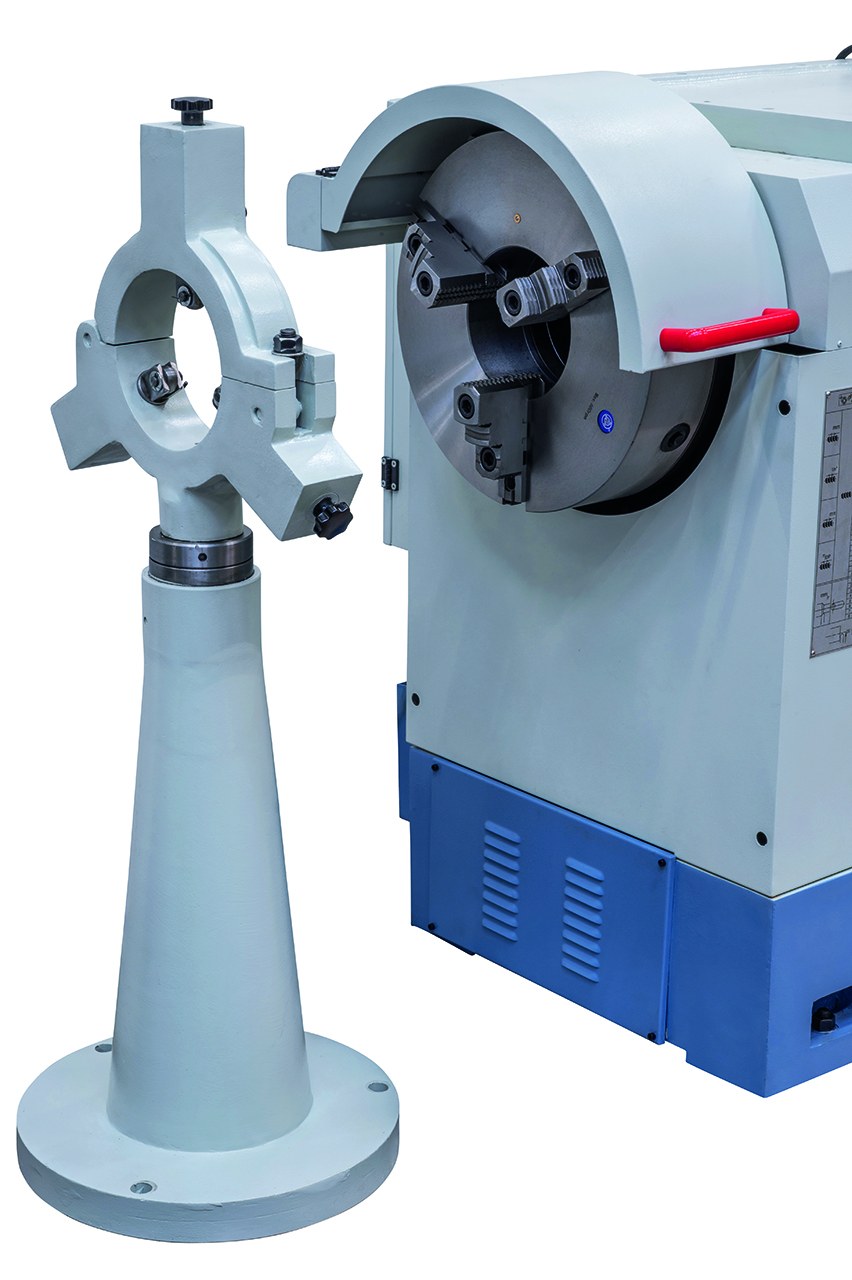

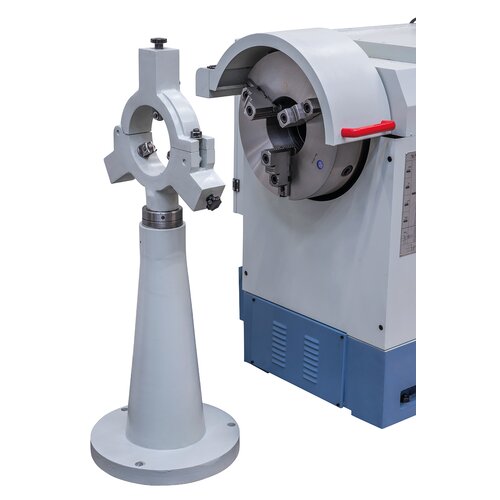

Volitelně k dispozici: Pevná luneta

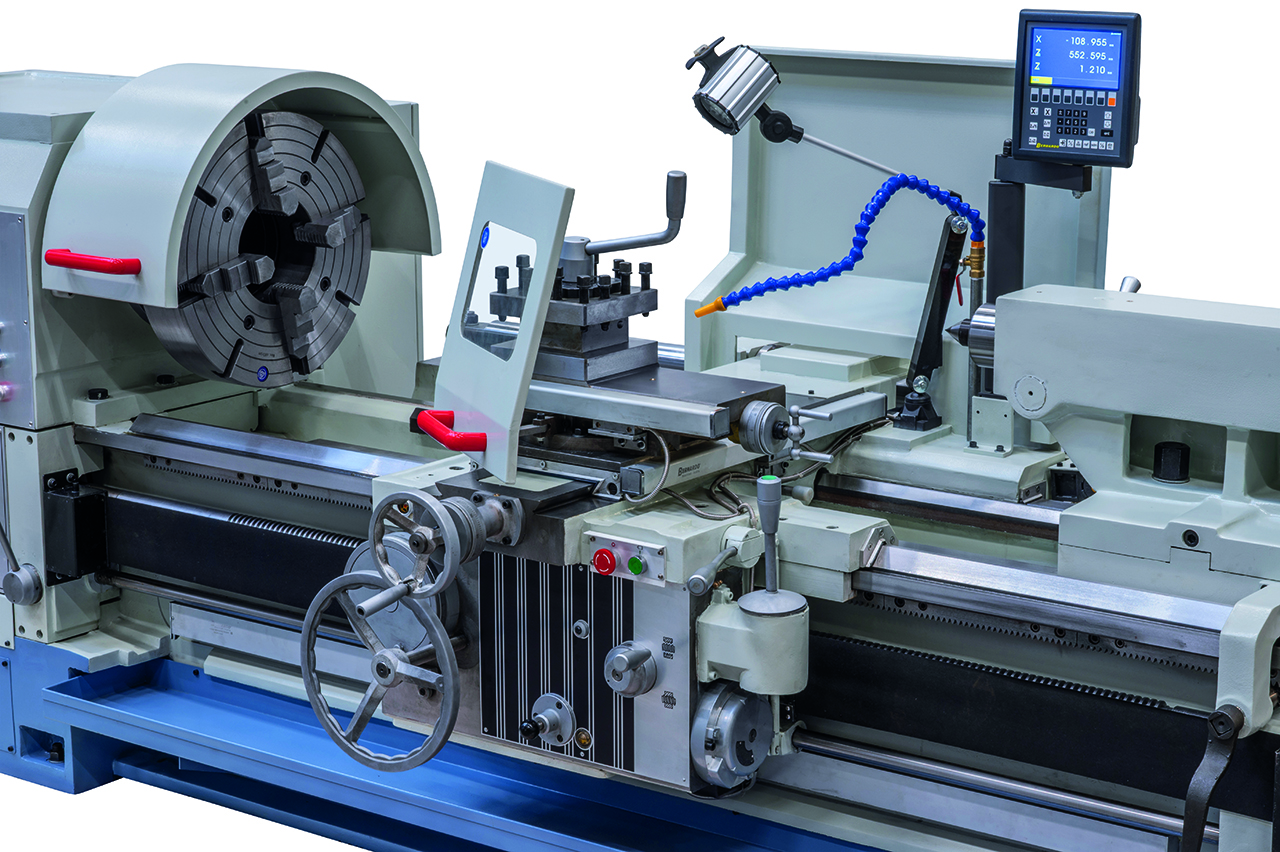

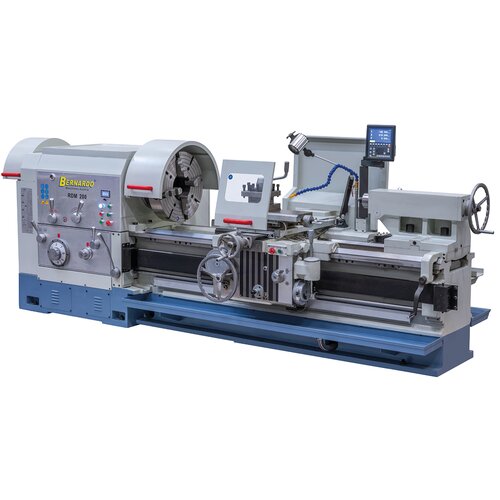

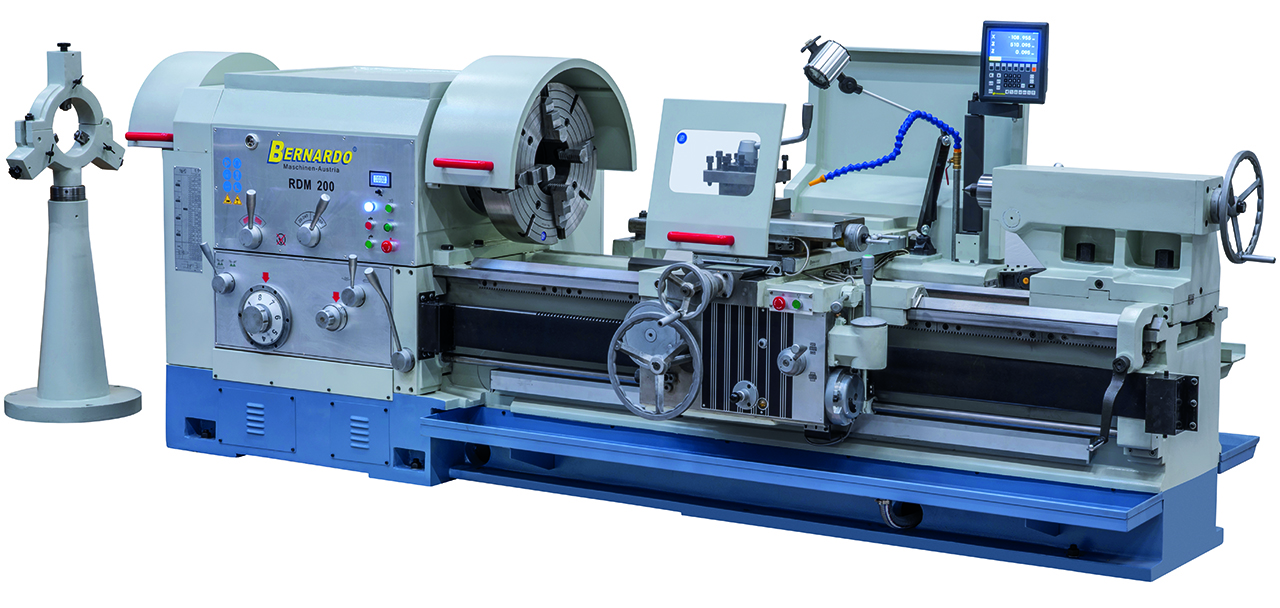

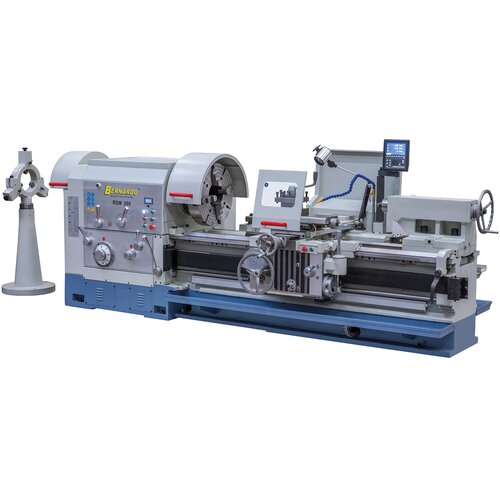

RDM 225

Art. No.: 03-1369XL1

Wishlist Comparison List

Price on request

Request product now

Out of Stock

Velkoformátová díra vřetena 225 mm
Všestranné aplikace ve strojírenství, výrobě, výrobě jednotlivých dílů,...
Litinová vřetenová skříň s velkou tloušťkou stěny a kompaktní konstrukcí zaručuje tuhost a stabilitu
Velké vodicí dráhy jsou indukčně kalené a broušené
Kalená a leštěná ozubená kola a hřídele, včetně podávacích ozubených kol
Centrální, praktický okruh pro posuvy a závity, s olověnými a tažnými vřeteny
Plynulá regulace otáček na hlavě převodovky, což znamená, že řezná rychlost může být optimálně přizpůsobena obrobku a rychlosti posuvu

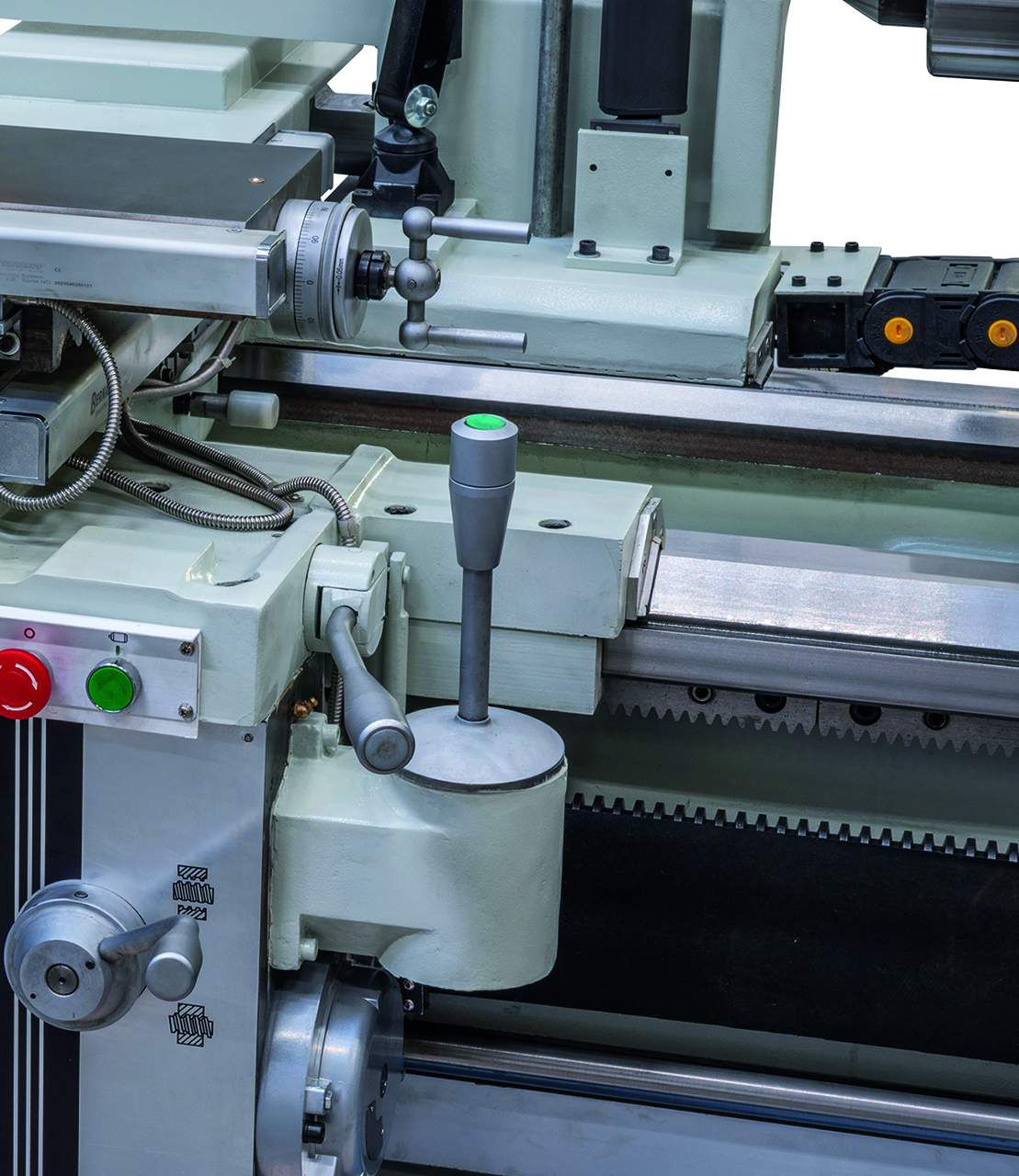

Standardně s rychlým podélným a rovinným pohybem pro zkrácení doby nečinnosti

špičkový rozsah	1300 mm
Obvodový průměr nad ložem	630 mm
Obvodový průměr nad plochými skluzavkami	340 mm
Min. /max. průměr trubky	50-220 mm
Šířka postele	550 mm
Max. hmotnost obrobku	3000 kg
Pojezd osy X	340 mm
Pojezd osy Z	1300 mm
rozsah otáček	(3) 20 - 130/60 - 220/100 - 450 ot/min
otvor vřetena	225 mm
Podélná plocha posuvu	(24) 0,1 - 7,5 mm/min
Oblast návrhů plánu	(24) 0,05 - 0,38 mm/min
metrická vlákna	(15) 1-7,5 mm
palcový závit	(19) 2 - 14 gg/1“
Rychlý pohyb v ose X	3000 mm/min
Rychlý pohyb osy Z	4000 mm/min
Rozměry hřídele nástroje	32 mm
Pinolénová nahrávka	MK 5
Průměr brku	100 mm
Pinolenweg	250 mm
výkon motoru	11 kW
Délka rozměru stroje	3750 mm
šířka x výška	1900 x 1700 mm
Hmotnost cca.	4600 kg
