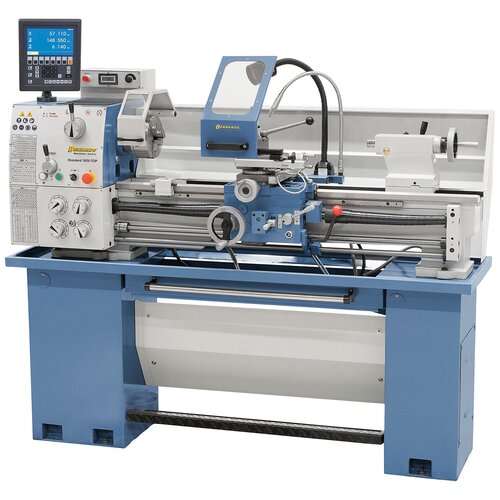

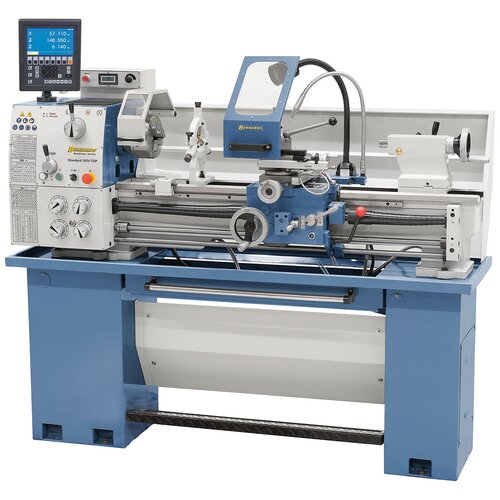

Tour à fileter et à charioter Standard 165 V-Top avec indicateur digital 3 axes ES-12 V
product.detail.art-no: 03-1262Les modèles Standard 165 V-D et 165 V-Top sont des machines modernes, à la pointe de la technique. La grande convivialité d‘utilisation rend ces modèles idéaux pour les ateliers dapprentissage, le domaine de la formation et les écoles. Ces modèles sont en supplément équipés d‘une régulation variable de la vitesse de rotation pour un réglage optimalde la vitesse de coupe.
7 500,00 €
incl. 20% VATAvailability
Product Properties
- De série avec convertisseur de fréquence Delta pour garantir un couple élevé aux faibles vitesses de rotation et une vitesse quasi-constante en charge

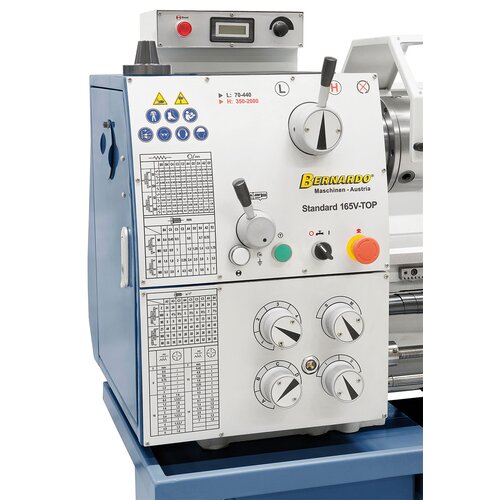

- Variateur de vitesse avec affichage digital de la vitesse de rotation
- Idéal pour les écoles et les ateliers de réparation ou de formation
- Roulements de broche à billes à contact oblique de haute précision
- Levier de blocage de la poupée mobile, coulissante pour l‘usinage de pièces coniques
- Pignons et arbres trempés et rectifiés
- Idéale pour l‘usinage de l‘acier, des matériaux non ferreux et des plastiques
- Banc rompu amovible pour l‘usinage des pièces de grand diamètre
- Banc prismatique massif nervuré pour minimiser les oscillations

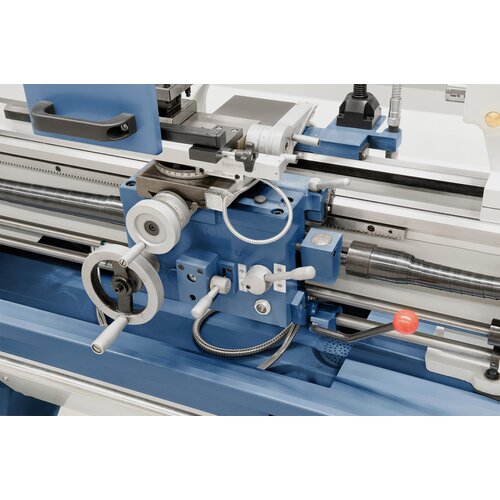

- Commandes de réglage de vitesse et d‘avance simples, accessibles et précises
Product Specifications
|
Entrepointes |
1000 mm |
|
Hauteur de pointe |
175 mm |
|
Diamètre usinable au-dessus du banc |
350 mm |
|
Diamètre usinable sous le banc rompu* |
450 mm |
|
Diamètre usinable au-dessus du chariot |
190 mm |
|
Largeur de banc |
180 mm |
|
Passage de broche |
40 mm |
|
Cône de broche |
DIN 55029, D1-4 |
|
Plage de vitesses de rotation, variable |
70 - 400 / 350 - 2000 tr/min |
|
Avances longitudinales |
(40) 0,053 - 1,29 mm/tr |
|
Avances transversales |
(40) 0,013 - 0,31 mm/tr |
|
Filetages métriques |
(32) 0,4 - 7 mm |
|
Filetages pouces |
(36) 4 - 60 Gg/1“ |
|

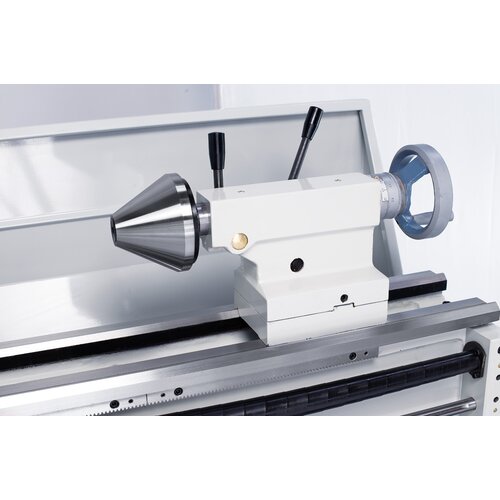

Course du fourreau de contre-pointe |
110 mm |
|
Cône du fourreau de contre-pointe |
CM 3 |
|
Puissance en continu S1 100 % |
1,5 kW (400 V) |
|
Puissance S6 40 % |
2,2 kW (400 V) |
|
Dimensions machine (L x P x H) |
1730 x 700 x 1340 mm |
|
Poids (env.) |
530 kg |
* Longueur de banc rompu amovible : 220 mm
Delivery Contents

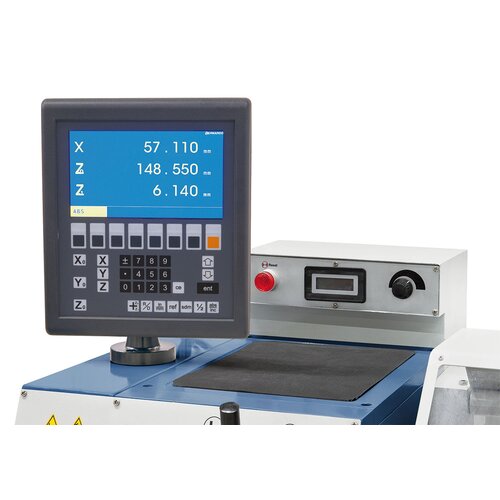

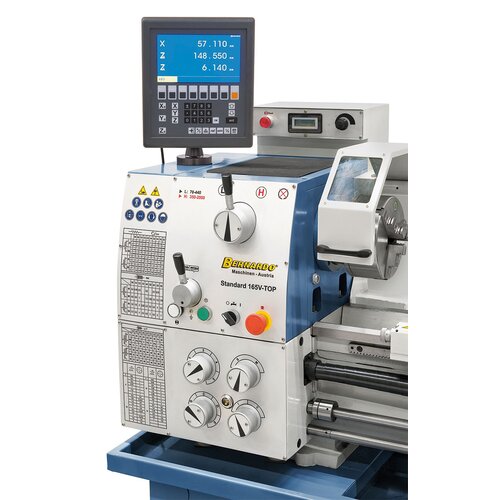

- Indicateur digital 3 axes ES-12 V avec écran LCD

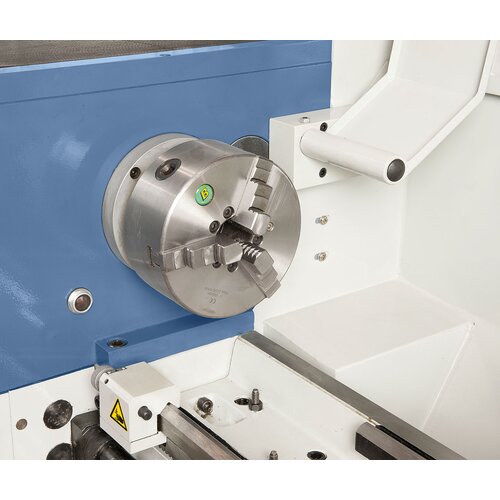

- Mandrin 3 mors DK11-160 mm / D4
- Mandrin indépendant 200 mm / D4, DIN 55029

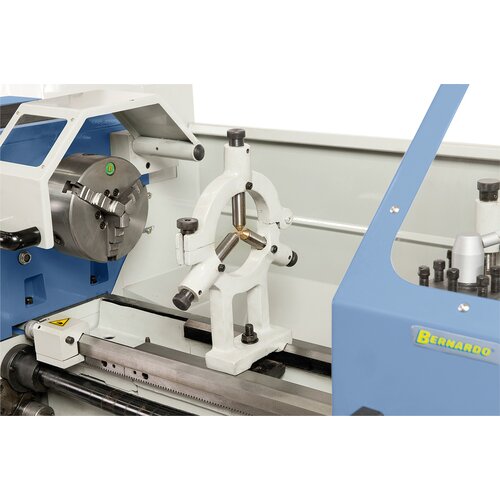

- Lunette fixe - passage maxi ø 60 mm
- Lunette mobile - passage maxi ø 60 mm

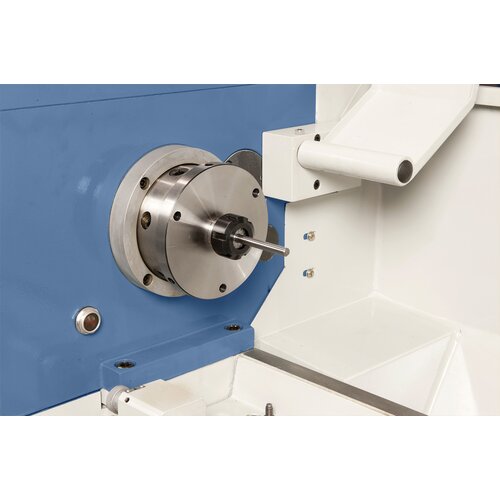

- Flasque de montage 250 mm

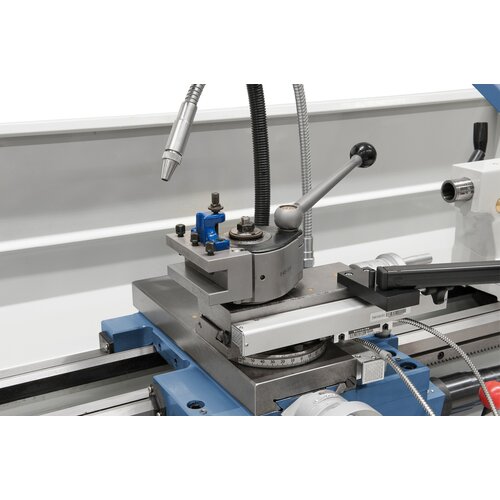

- Tourelle à changement rapide Multifix avec 4 porte-outils droits
- Protecteur de porte-outils
- Limiteur de couple
- Guide longitudinal micrométrique
- Dispositif d‘arrosage

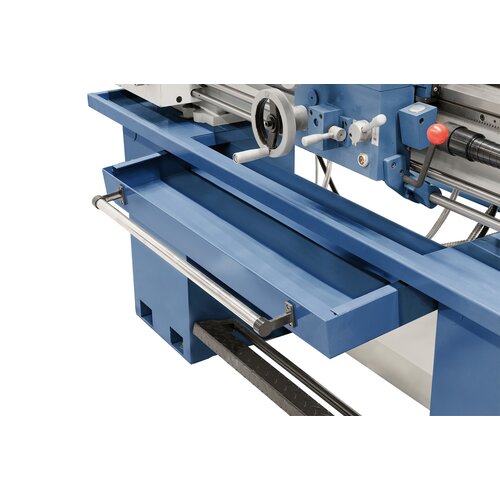

- Bac à copeaux amovible

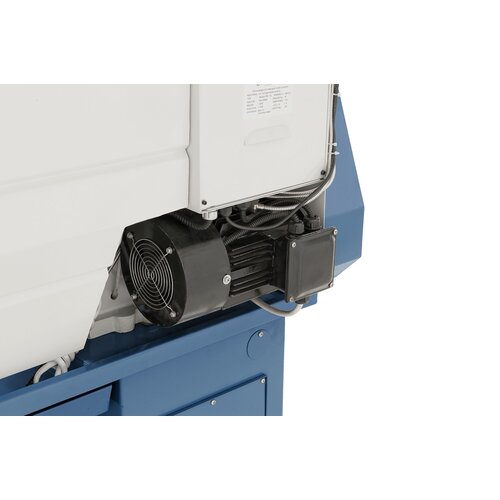

- Convertisseur de fréquence
- Pédale de freinage CE
- Carter de protection
- Appareil à retomber dans le pas pour filetage

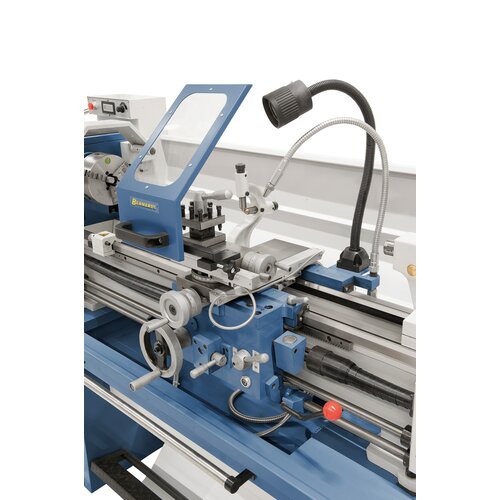

- Éclairage LED
- Indicateur digital de vitesse
- Cône de réduction

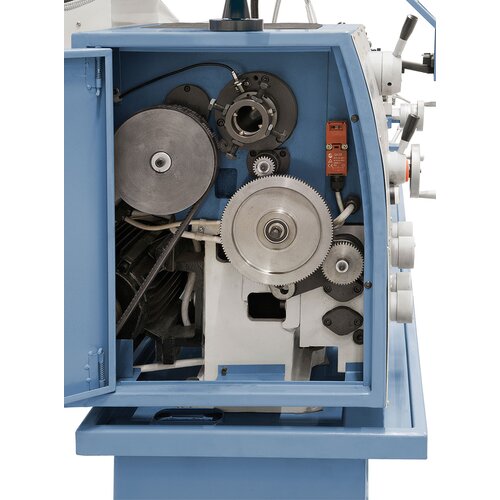

- Pignons interchangeables
- 2 forets de centrage
- Socle
- Outillage de service
