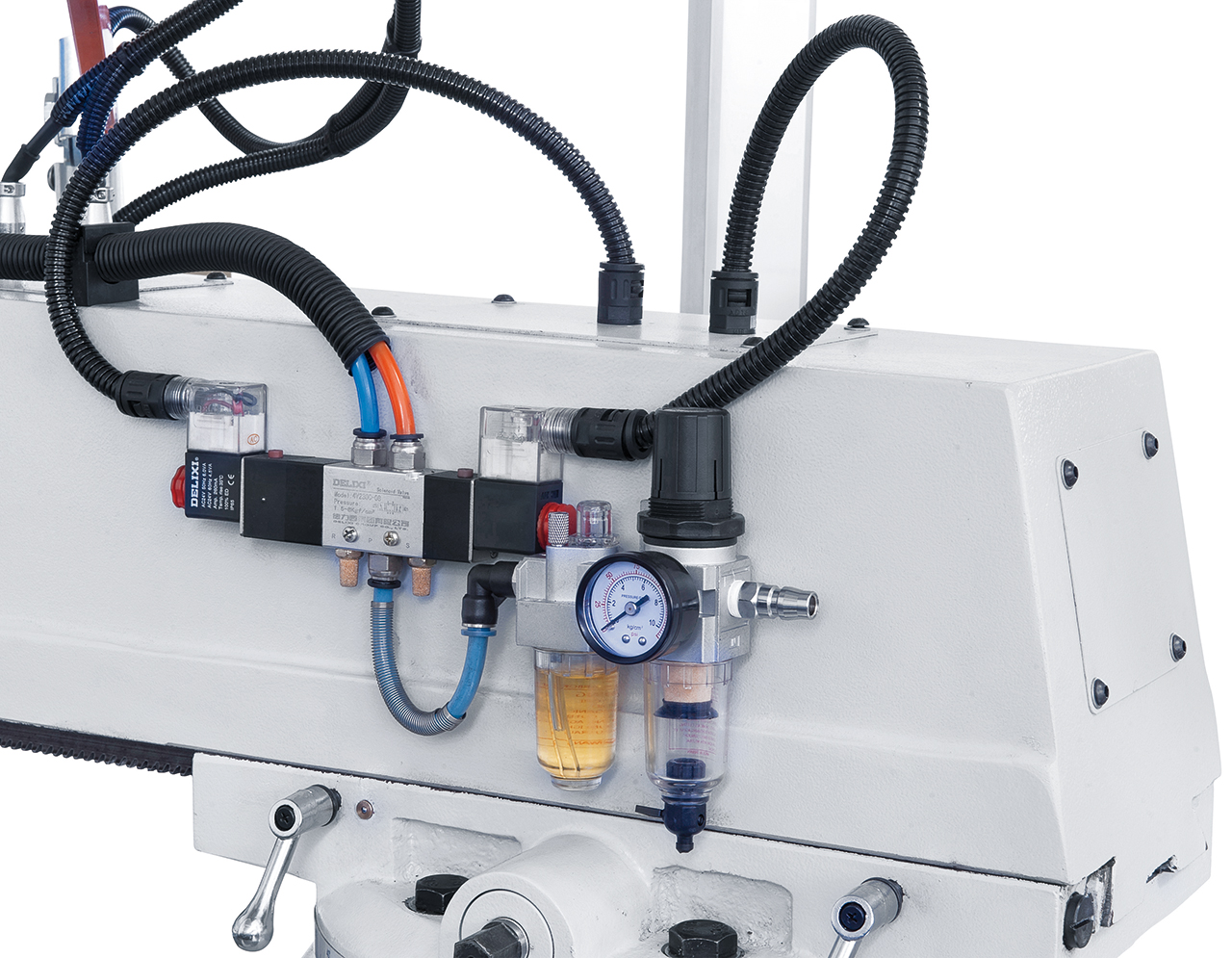

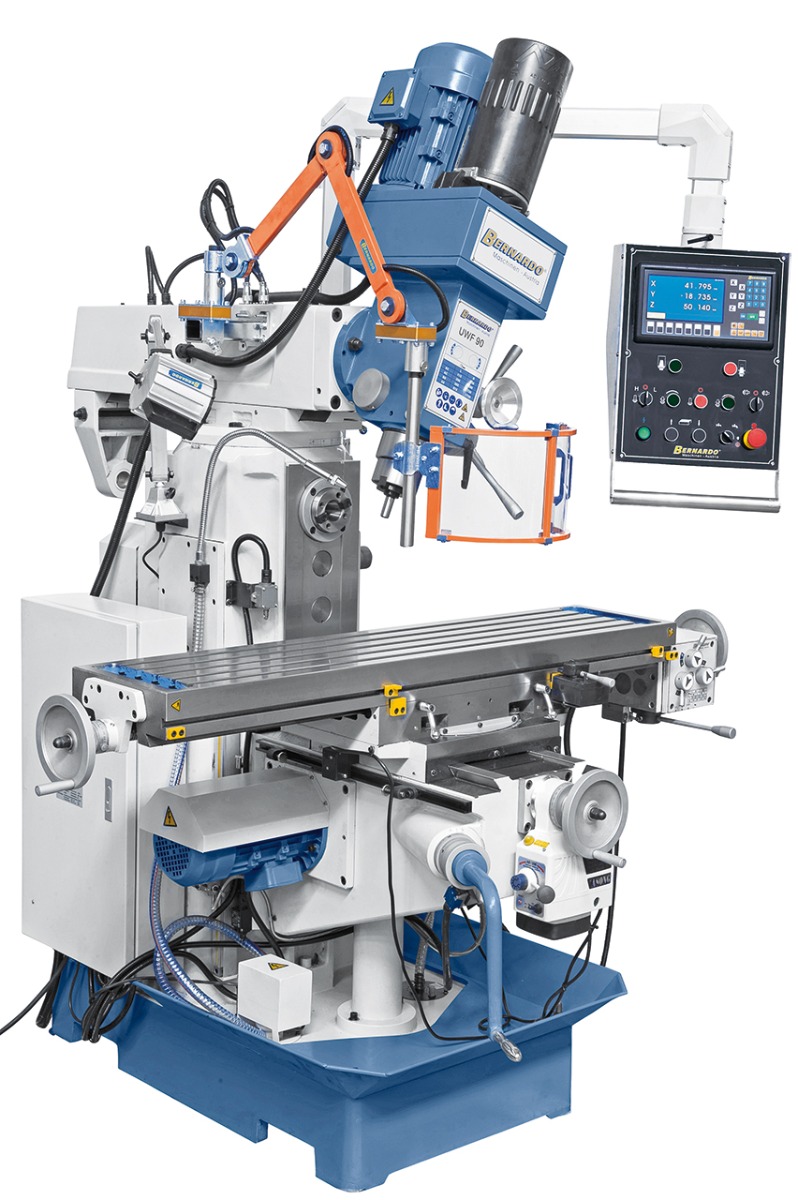

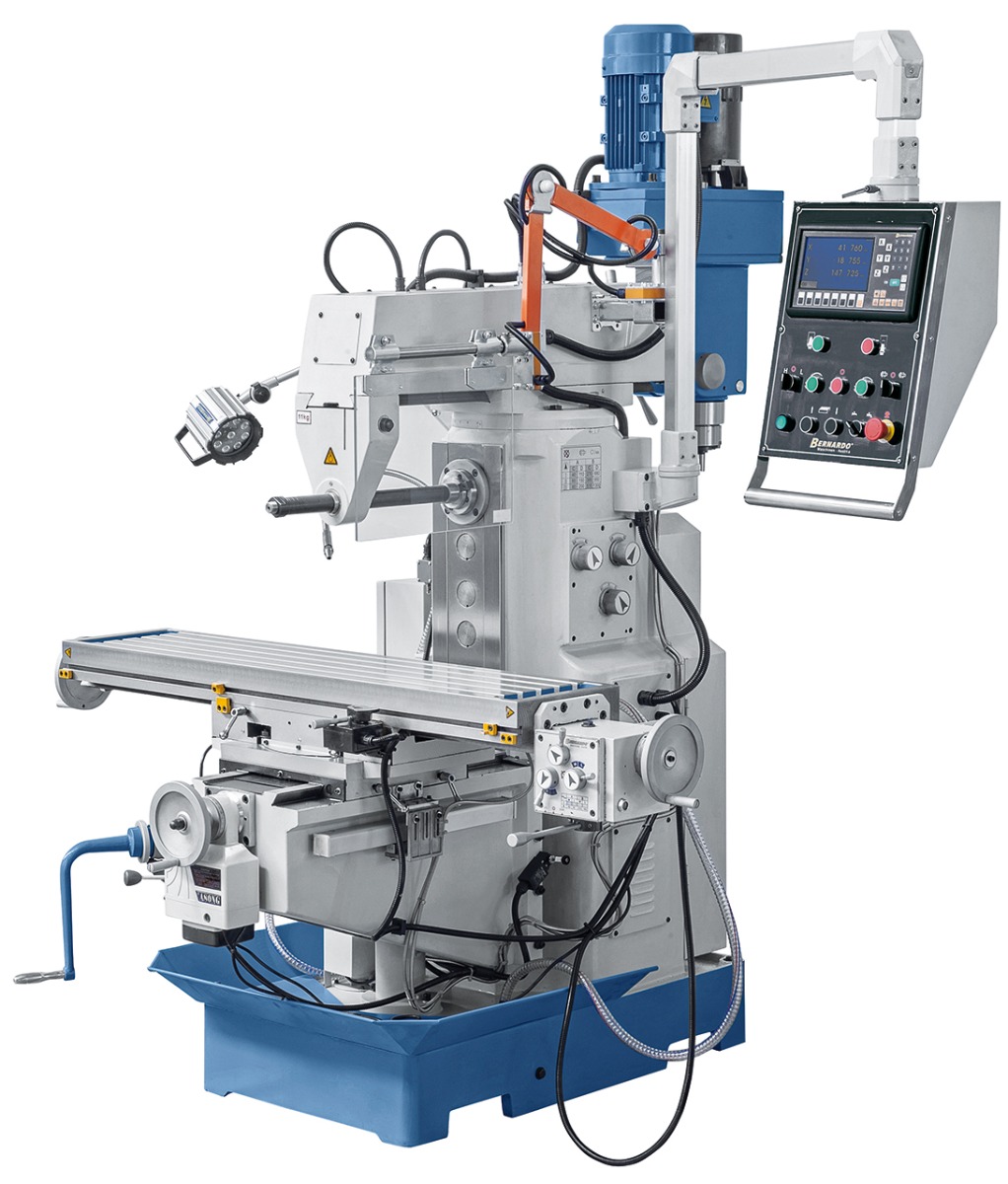

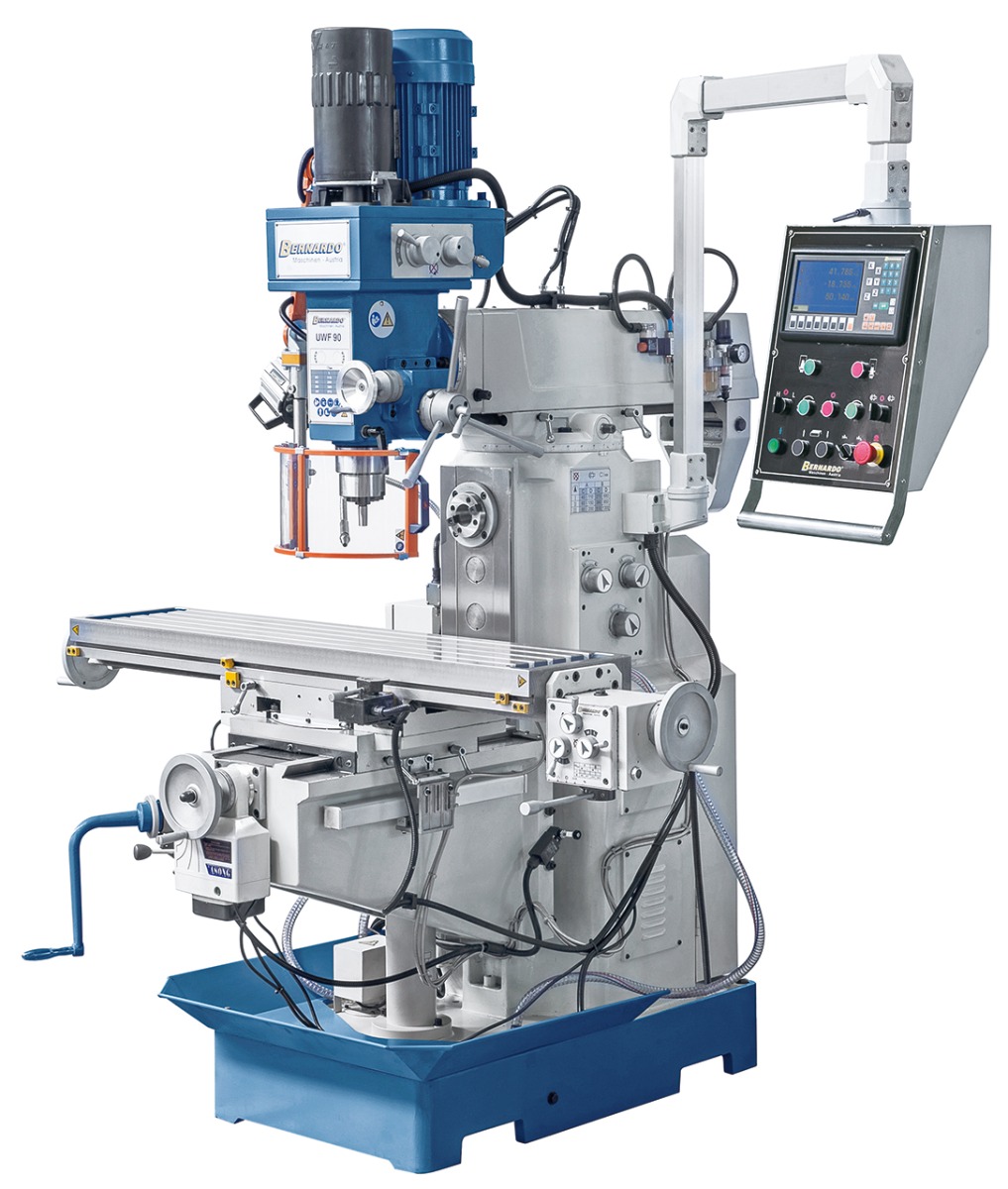

UWF 90 + Visualizador de cotas LCD en 3 ejes ES-12 H + amarre neumático de laherramienta

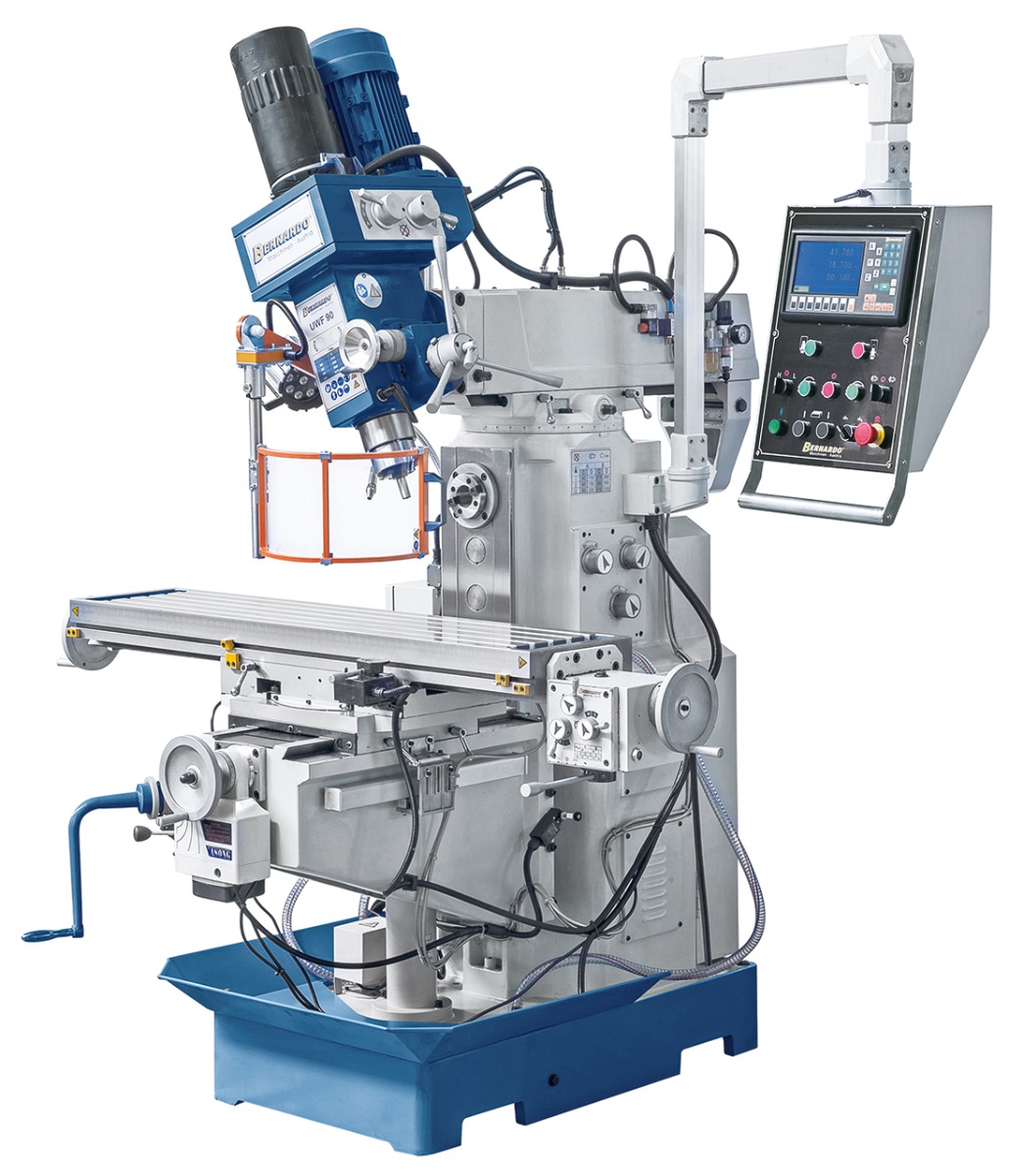

product.detail.art-no: 02-1228XL0La fresadora universal UWF 90 viene equipada de serie con avances en los ejes x e y. La carrera del carro vertical (eje Z) se puede mover gracias al un motor de posicionado. Gracias a sus numerosas aplicaciones y la cantidad de accesorios incluidos, esta maquina es ideal para talleres mecánicos, de mantenimiento, construcción de maquinaria, etc.
15.540,00 €
incl. 20% VATAvailability
Product Properties

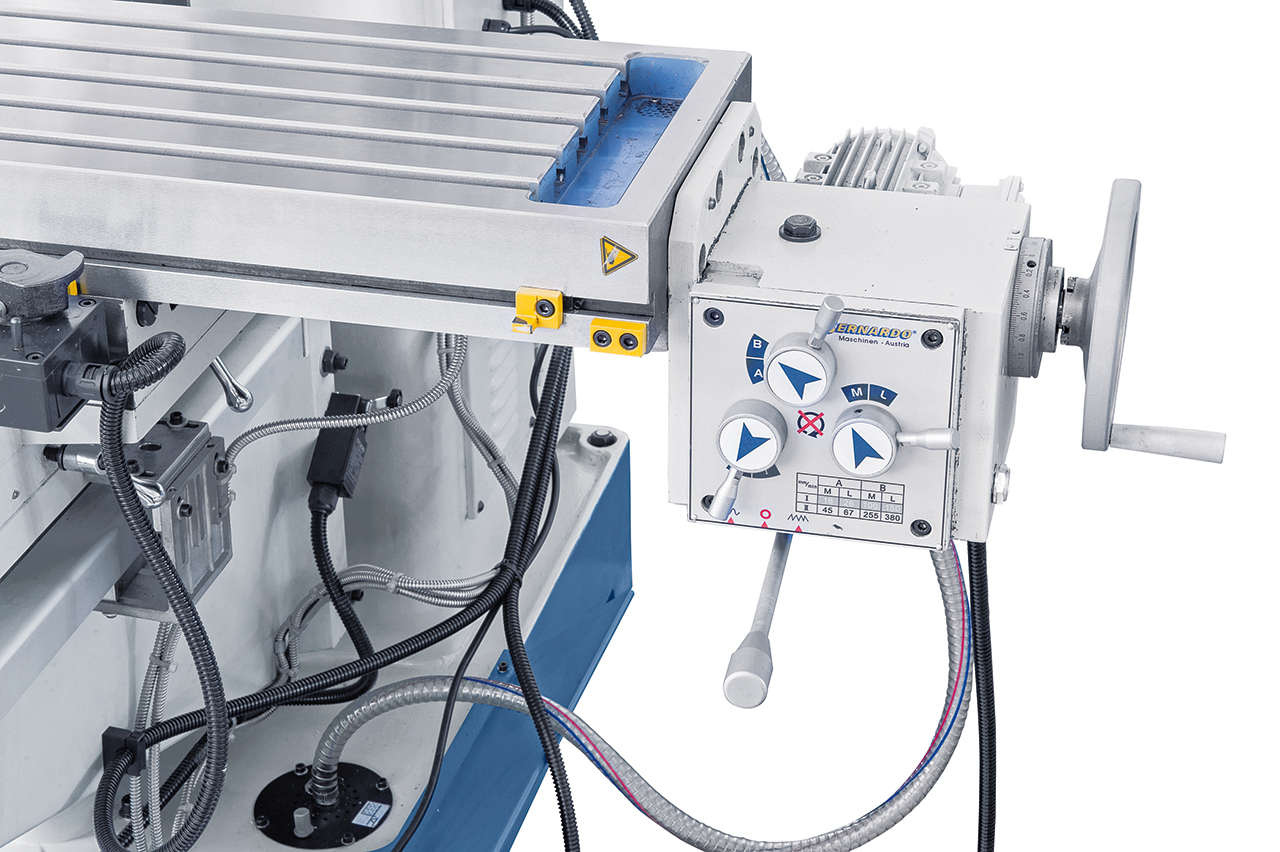

- Se incluye de serie el avance automático de la mesa en los ejes X e Y, con posicionamiento rápido

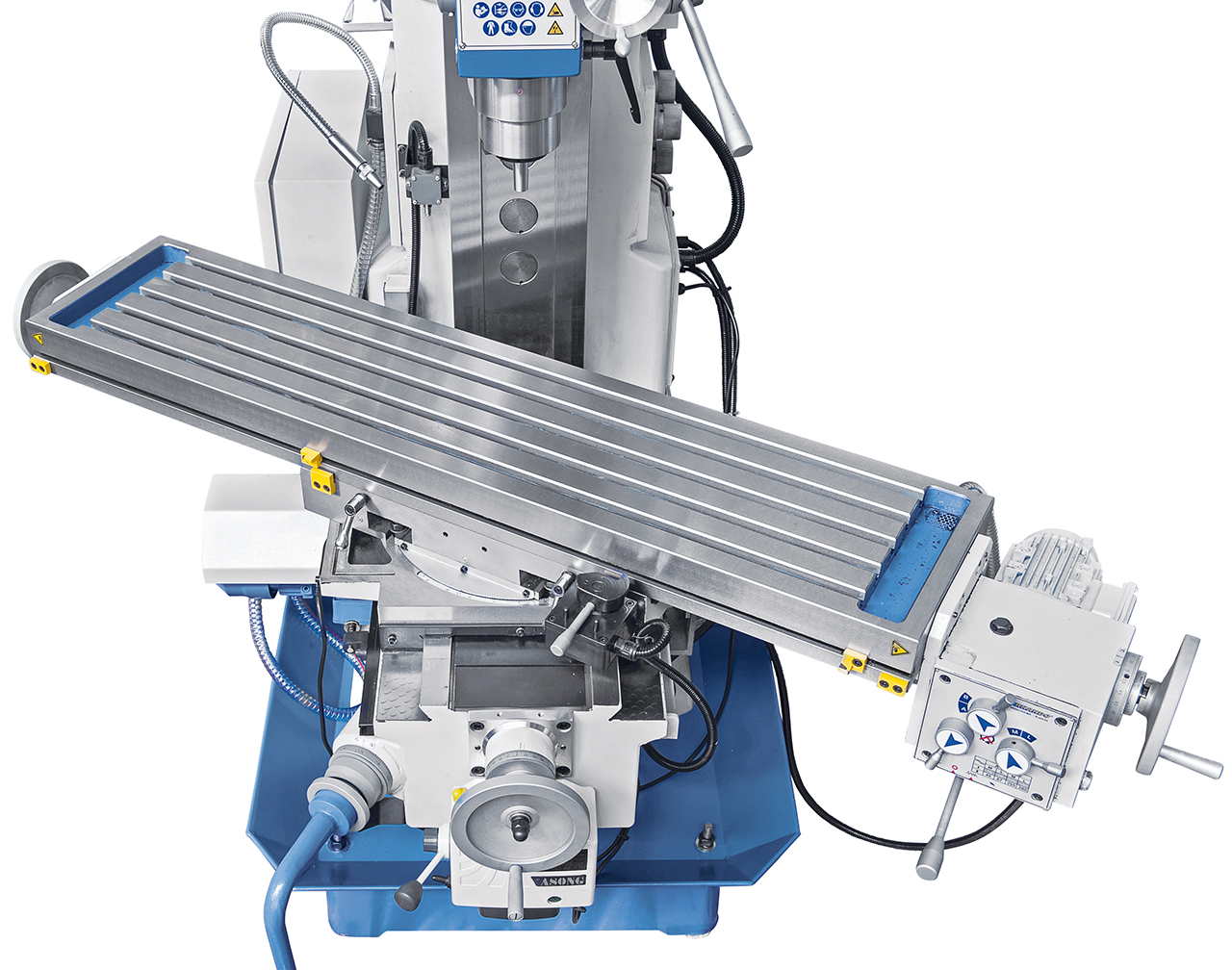

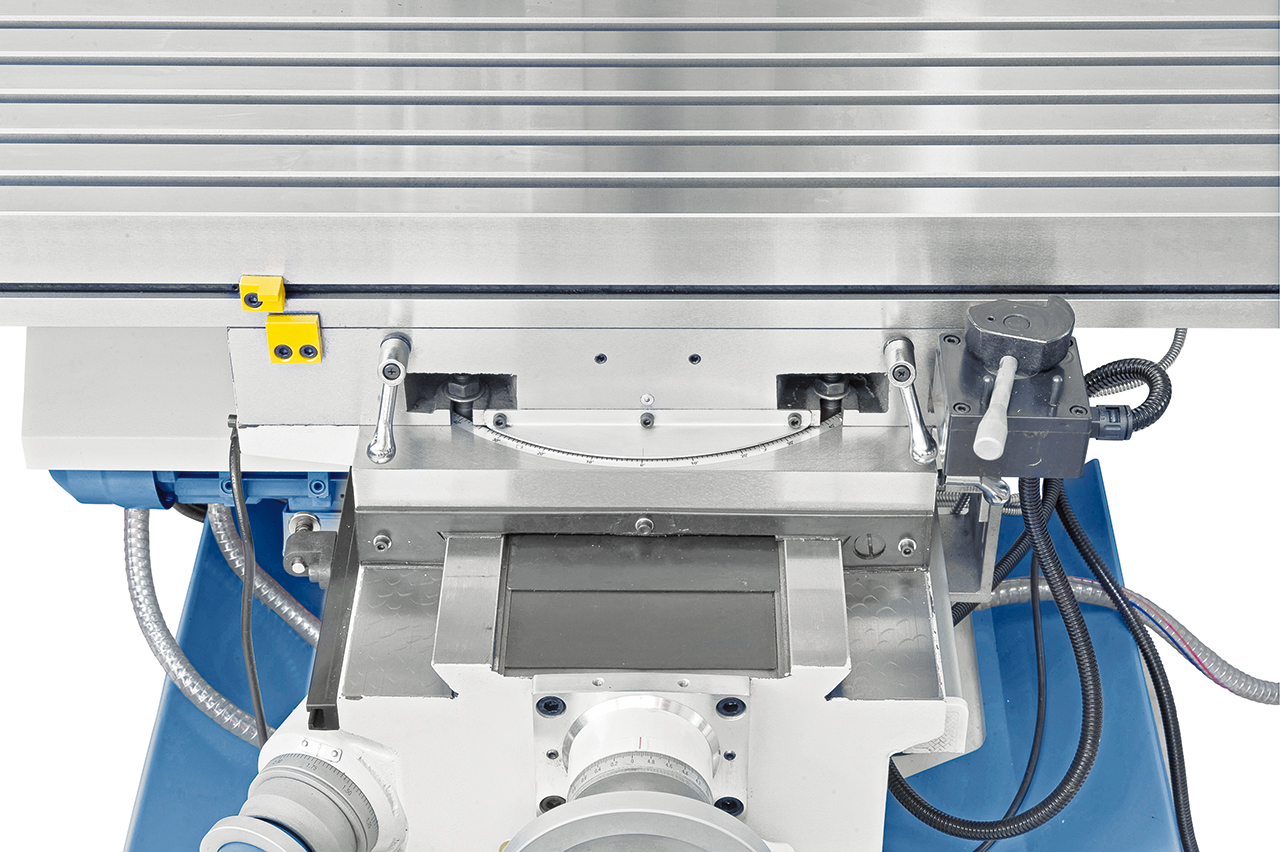

- Mesa en cruz rectificada, de grandes dimensiones y con ranuras en T
- Soporte de máquina de fundición para un trabajo libre de vibraciones
- Alta concentricidad gracias a sus rodamientos cónicos
- Guías en cola de milano con reglillas cónicas para ajuste en los 3 ejes
- Motor de posicionamiento en el eje Z incluido en el equipo base
- Amplia gama de revoluciones y avances
- Ideal para piezas únicas y series cortas
- Giro a derechas e izquierdas para roscar
Product Specifications
|
Dimensiones de la mesa |
1270 x 280 mm |
|
Cono del cabezal |
ISO 40 |
|
Revoluciones vertical |
(8) 115 - 1750 rpm |
|
Revoluciones horizontal |
(12) 40 - 1300 rpm |
|
Carrera de la pinola |
125 mm |
|
Carrera (x / y / z) |
750 mm * / 230 mm / 300 mm |
|
Distancia husillo / mesa |
35 - 350 mm |
|
Distancia columna / husillo |
170 - 750 mm |
|
Mesa giratoria |
-45° a +45° |
|
Inclinación del cabezal |
-90° a +90° |
|
Gama avances longitudinales |
(8) 32 - 700 mm/min |
|
Avance rápido eje Z |
660 mm/min |
|
Tamaño de la ranura en T |
14 mm |
|
Potencia del motor vertical |
0,85 / 1,5 kW |
|

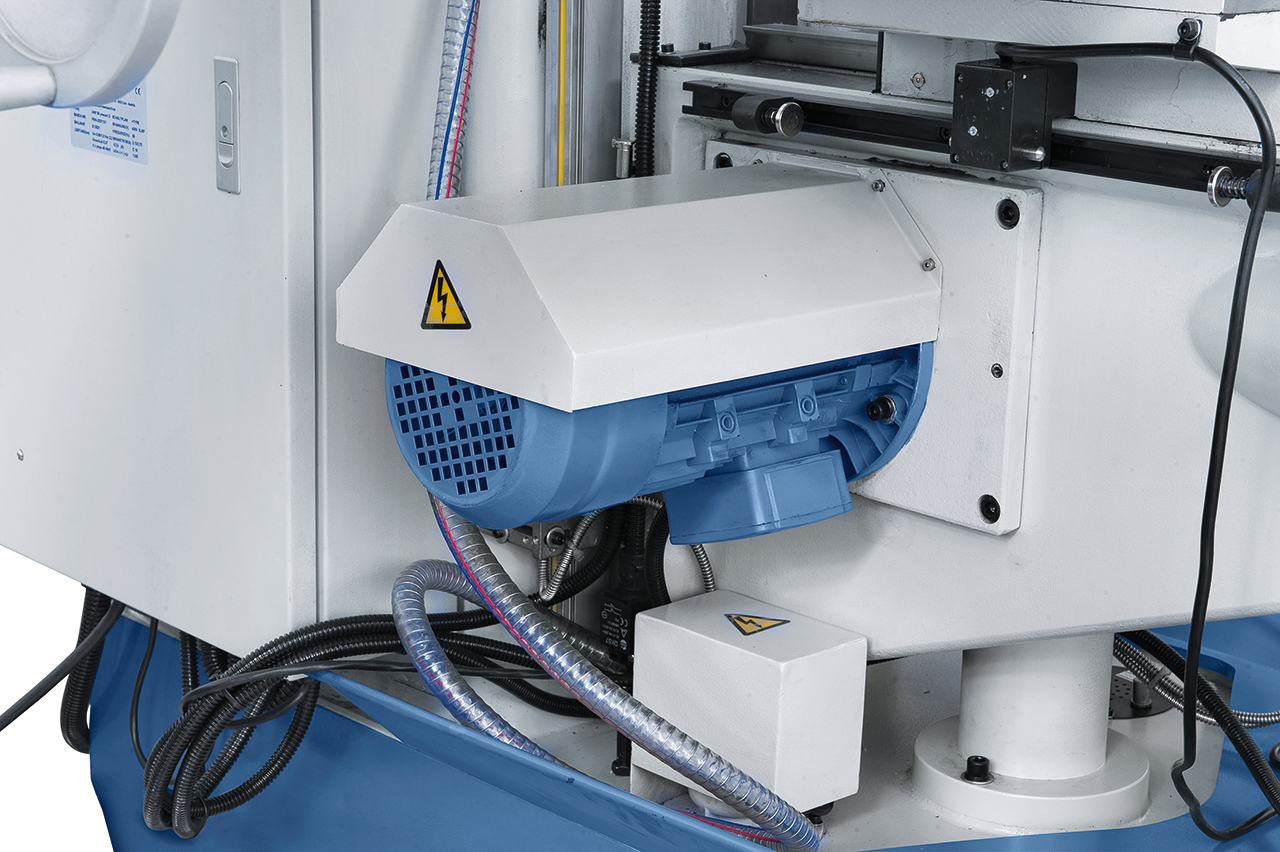

Potencia del motor horizontal |
2,2 kW |
|
Dimensiones (L x An x Al) |
1750 x 1500 x 2200 mm |
|
Peso aprox. |
1300 kg |
* manual
Delivery Contents

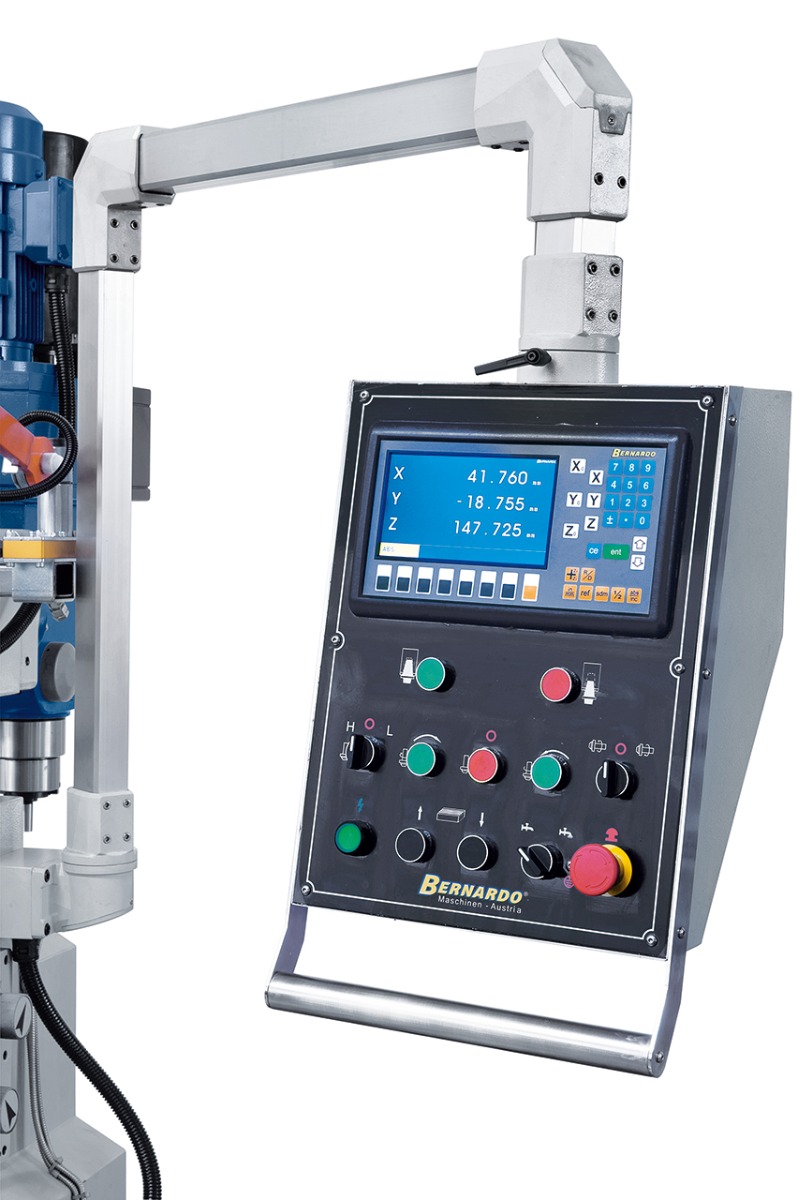

- Visualizador de cotas LCD en 3 ejes ES-12 H
- Tirante M16
- Lámpara de máquina LED
- Dispositivo de refrigeración

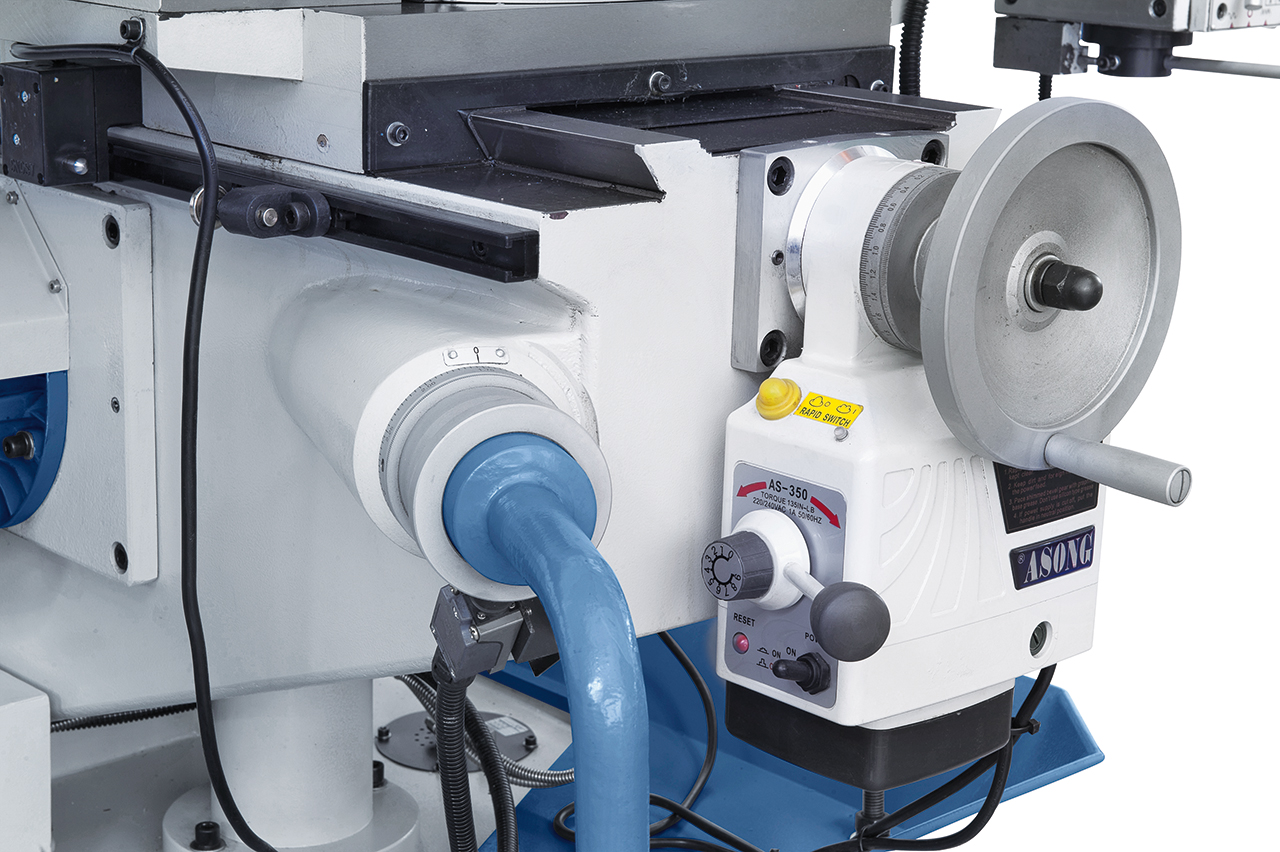

- Avance automático para los ejes X e Y
- Motor de posicionado para el eje Z
- Adaptador ISO 40/B 18, ISO 40/CM 3
- Casquillo reductor CM 3/2
- Mandril portafresas largo 27 mm

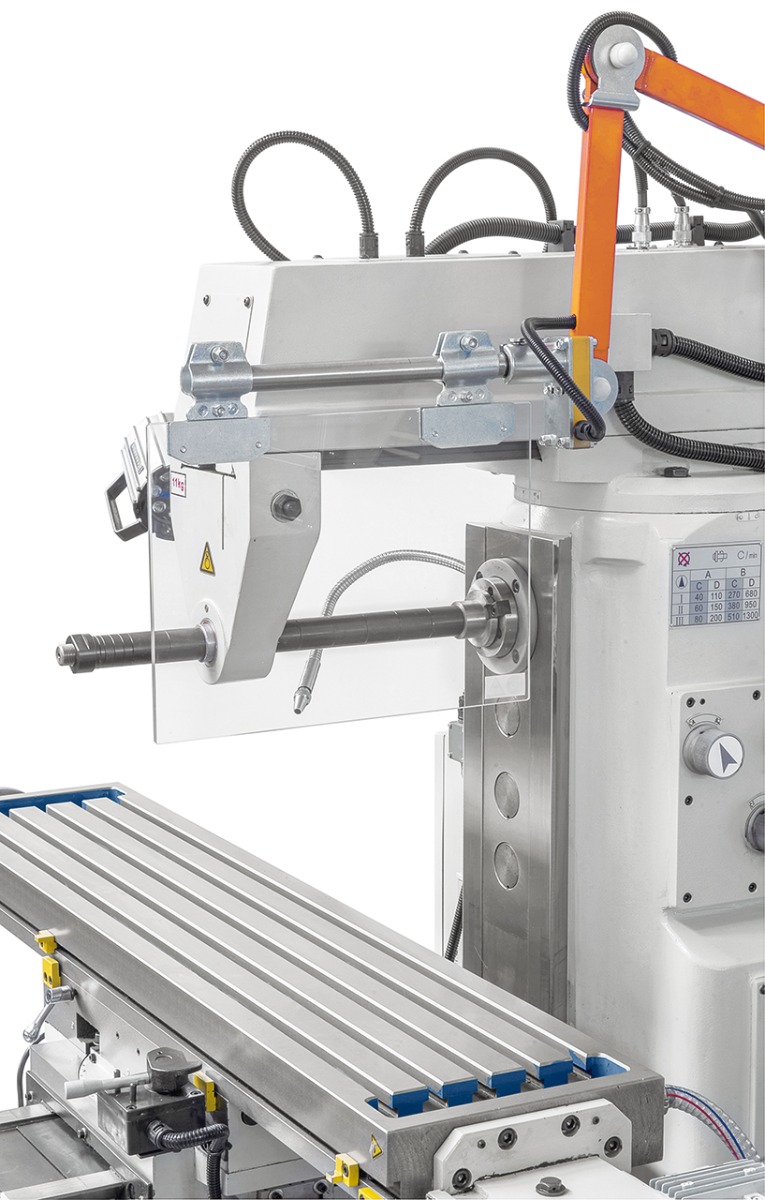

- Soporte horizontal
- Protector ajustable en altura
- Protector para fresado horizontal
- Herramientas de servicio
