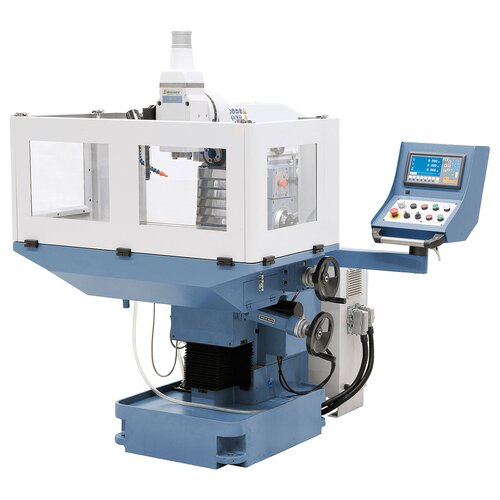

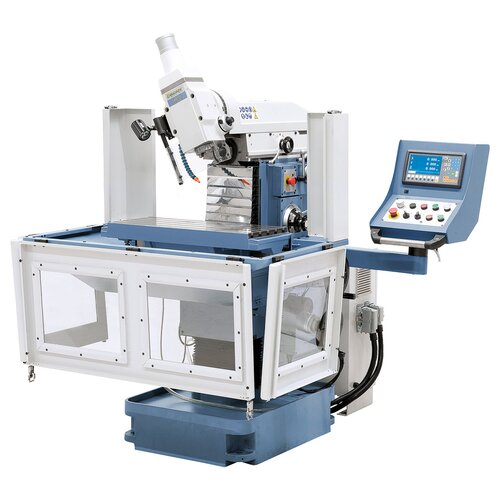

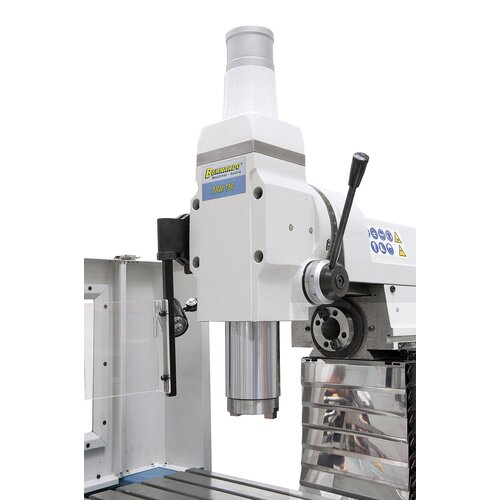

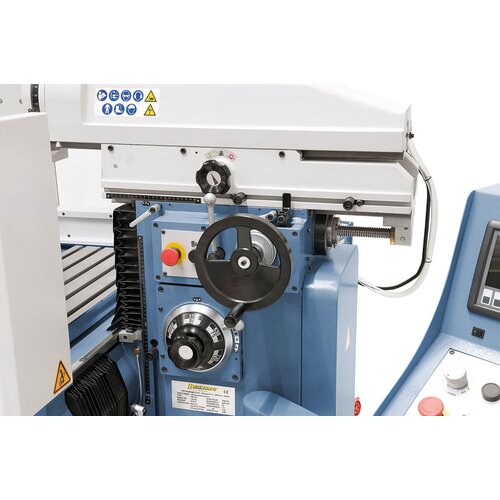

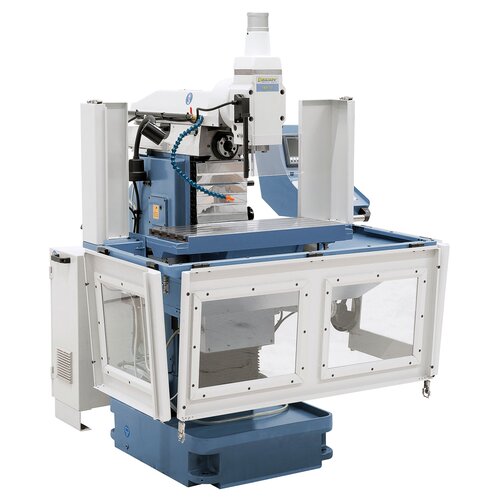

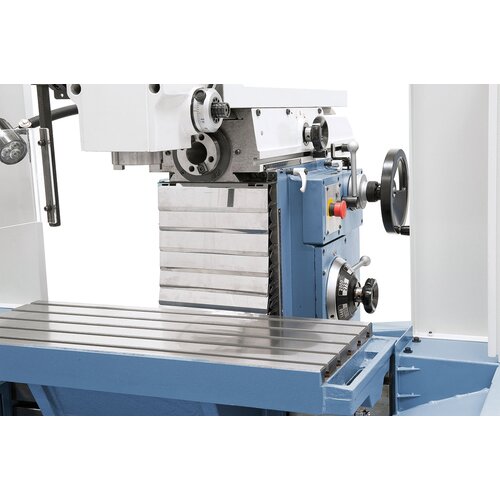

Fresatrici di utensili TRM 750 incl. display digitale a 3 assi ES-12 H
product.detail.art-no: 02-1326XLLa fresatrice universale TRM 750 è adatta al l‘esecuzione di fresature leggere e medie. Questo modello, già con gli accessori di serie, offre la possibilità di effettuare una fresatura orizzontale, verticale e inclinata. Questo modello viene impiegato soprattutto nella produzione di utensili e stampi, nel modellismo, ma questa macchina viene spesso utilizzata anche nei centri di formazione.
Price on request
Request product nowAvailability
Product Properties
- Mandrini a sfere rotanti precaricate senza gioco in tutti e 3 gli assi
- Dotato di lubrificazione centrale per le guide

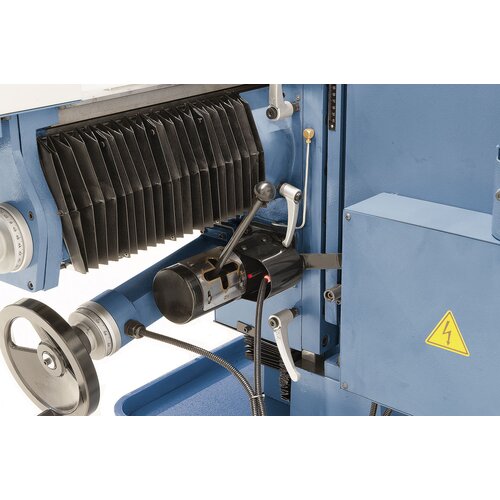

- Dotato di avanzamenti manuali, automatici e della corsa rapida in tutti e 3 gli assi

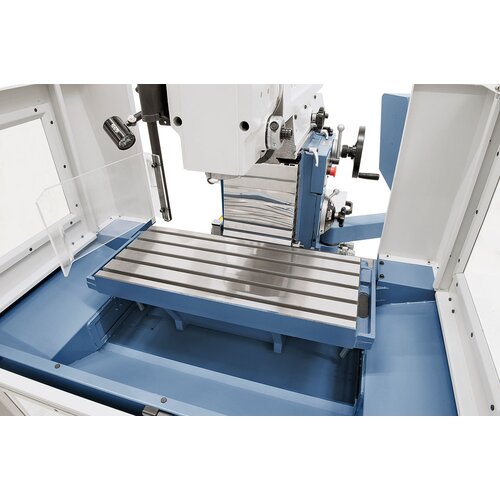

- Superficie di serraggio verticale con 2 scanalature a T per il serraggio del piano da lavoro, del tavolo inclinabile universale o di pezzi di grandi dimensioni
- Guida a coda di rondine di grandi dimensioni negli assi x, y e z
- Velocità di avanzamento regolabile in continuo per mezzo di convertitore di frequenza
- Il basamento macchina con pesanti guide valvola in ghisa garantisce un lavoro privo di vibrazioni e di alta precisione
- Lavorazione economica di vari materiali attraverso la regolazione ottimale della velocità dei mandrini liberamente selezionabile e degli avanzamenti
- Macchine essenziali per la costruzione di utensili, stampi, istituti di formazione, industria, modellismo, modellistica, ecc.
Product Specifications
|
Dimensioni della tavola |
750 x 320 mm |
|
Superficie di serraggio verticale |
825 x 225 mm |
|
Corsa longitudinale (x) |
310 (350*) mm |
|
Corsa trasversale (y) |
160 (200*) mm |
|
Corsa verticale (z) |
295 (335*) mm |
|
Carico del tavolo |
280 kg |
|

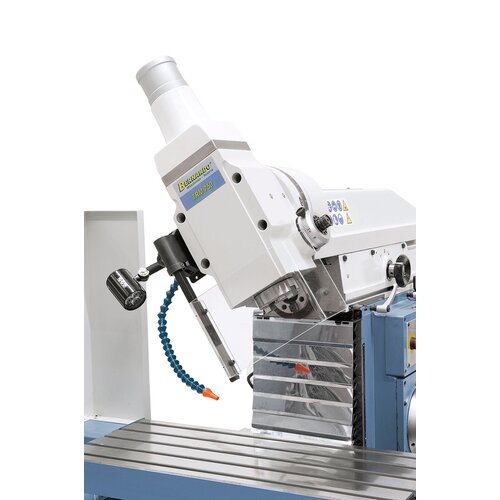

Testa di fresatura verticale |
|
|
Numero di giri del mandrino |
(12) 50 - 2000 giri/min |
|
Attacco mandrino |
ISO 40 |
|
Corsa foro |
120 mm |
|
Lunghezza dei bracci max. |
485 mm |
|
Distanza mandrino / tavolo |
65 - 405 mm |
|
Area di inclinazione testa portamandrino |
da -90° a +90° |
|

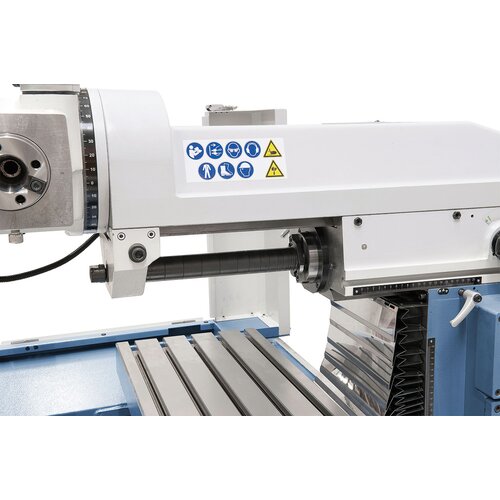

Testa di fresatura orizzontale |
|
|
Numero di giri del mandrino |
(12) 50 - 2000 giri/min |
|
Attacco mandrino |
ISO 40 |
|
Distanza mandrino orizzontale / tavolo |
35 - 370 mm |
|
Velocità di avanzamento |
|
|
Asse x |
8 - 450 mm/min |
|
Asse y |
8 - 450 mm/min |
|
Asse z |
8 - 450 mm/min |
|
Corsa rapida (x / y / z) |
720 mm/min |
|
Scanalature a T (numero, larghezza, distanza) |
5 / 14 mm / 63 mm |
|
Scanalature a T tavolo vert. (num. / larghezza / dist.) |
2 / 14 mm / 126 mm |
|
Motore di avanzamento |
0,375 kW |
|
Motore principale |
2,2 kW |
|
Misure macchina (L x L x H) |
1450 x 1230 x 1920 mm |
|
Peso ca. |
1280 kg |
* manuale
Delivery Contents

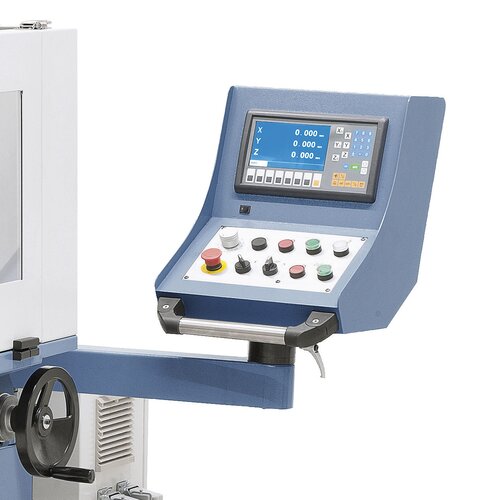

- Display di posizione a 3-assi ES-12 H con display LCD
- Luce della macchina a LED
- Impianto di refrigerazione
- Avanzamento per gli assi x, y e z
- Supporto esterno orizzontale
- Involucro tavolo
- Viti a sfere a 3 assi
- Serraggio pneumatico del pezzo

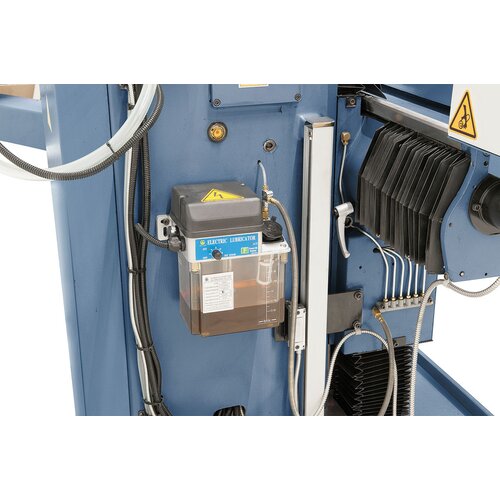

- Lubrificazione centrale elettrica
- Inverter di frequenza Delta per l‘alimentazione
- Coperchio di protezione lamelle
- Mandrino di foratura lungo ISO 40/27 mm
- Adattatore ISO 40 / MK 3
- Bussola di riduzione MK 3 / 2
- Bussola di riduzione MK 3 / 1
- Mandrino a colletta ISO 40 con pinze 5 - 25 mm (7 pz.)
- Dispositivo di comando

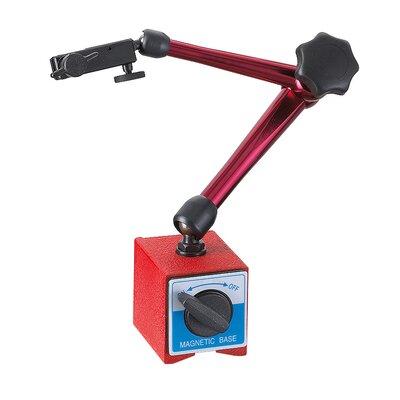

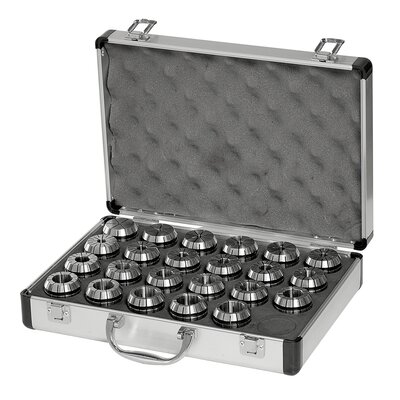

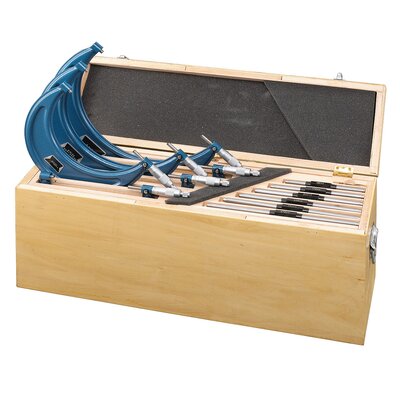

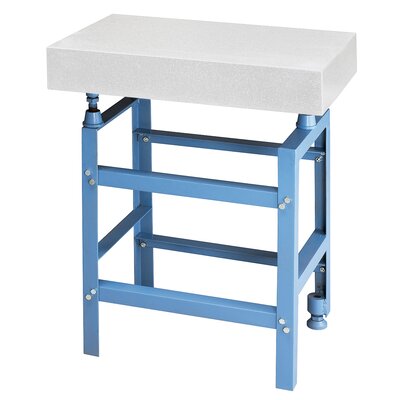

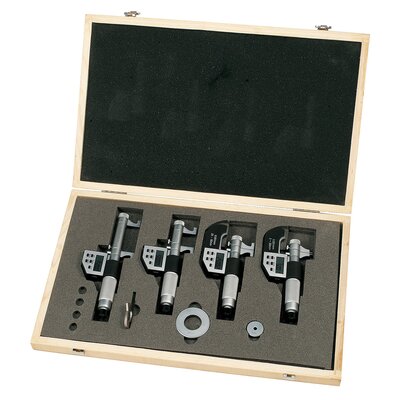

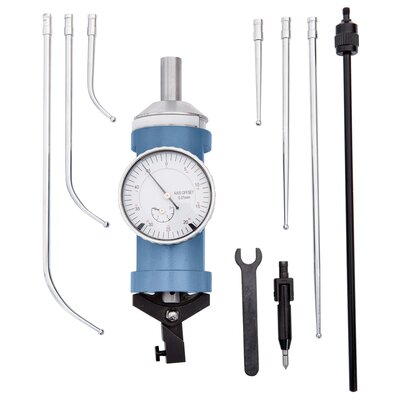

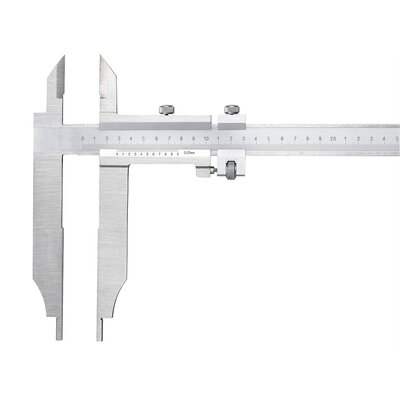

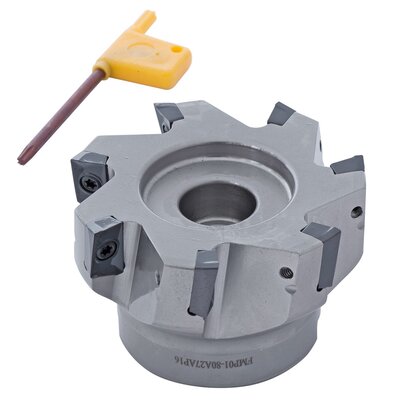

Suitable accessories
