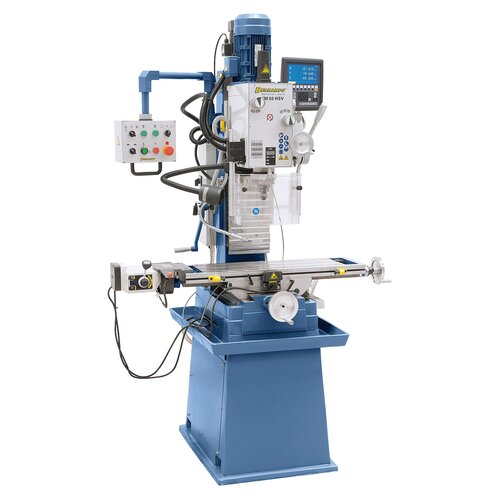

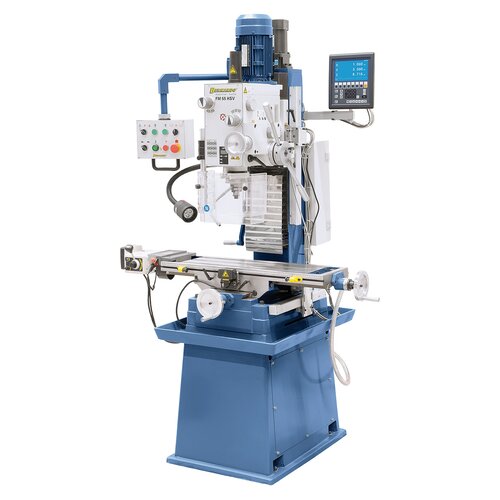

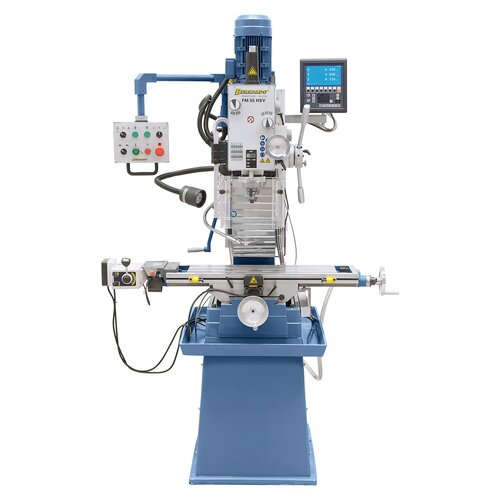

Vrtačko-frézka FM 55 HSV s 3osé digitálního odměřování ES-12 V a posuvem pro osu x
product.detail.art-no: 02-1097Vrtačko-frézka FM 55 HSV přesvědčí svou stabilní konstrukcí a jednoduchým ovládáním. Již základní výbava obsahuje všechno důležité příslušenství (tříosé digitální ukazatele, posuv frézovacího stolu, zdvihový motor, centrální mazání, chladicí zařízení, pracovní osvětlení LED, litinový podstavec s chladicím žlábkem, bezpečnostní zařízení podle normy CE,...), díky tomu je stroj univerzálně použitelný.
6 768,00 €
incl. 20% VATAvailability
Product Properties

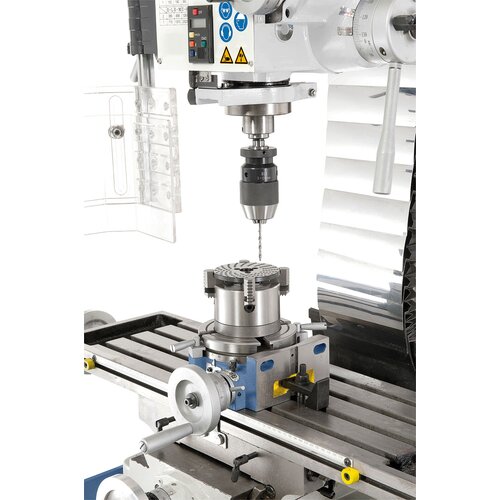

- Dodávána s automatickým posuvem pinoly a zařízením pro řezání závitů

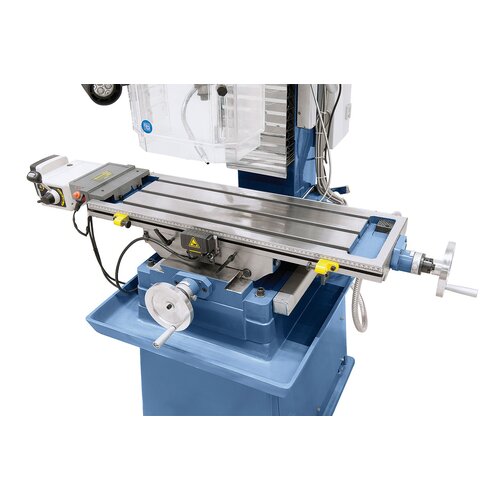

- Rychlé přestavení stolu v ose x automatickým rychloposuvem
- Základna stroje je odlita z litiny a snižuje vibrace při obrábění
- Digitální odměřování ve všech 3 osách v základní výbavě
- 12 rychlostí s výkonným 2stupňovým hnacím motorem (75 - 3200 ot/min)

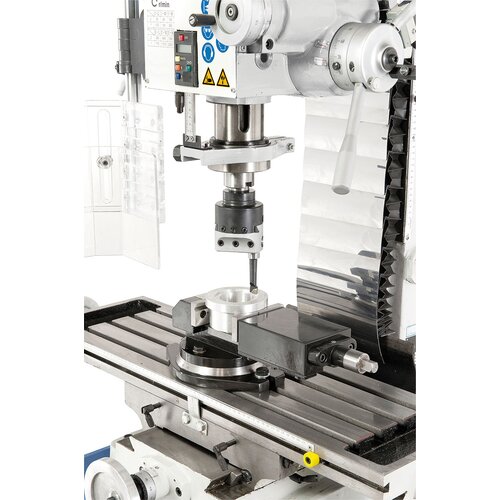

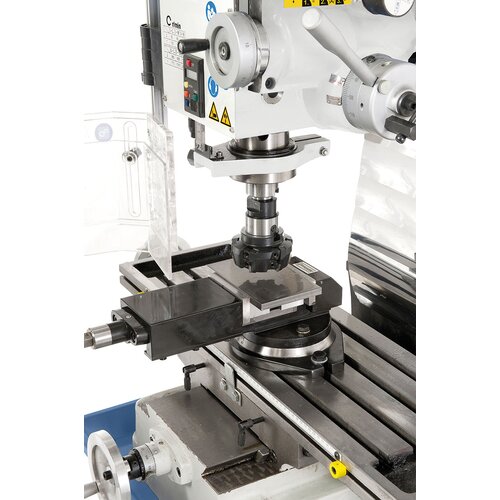

- Monohostranné možnosti využití pro frézování drážek, ploch, vyvrtávání, atd.

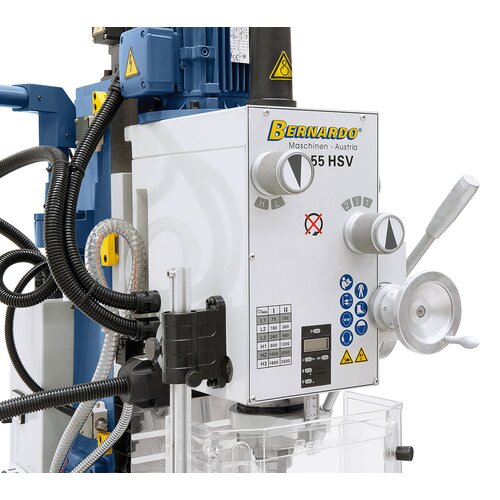

- Oboustranně naklápěcí frézovací hlava pro vrtání pod úhlem, frézování úkosů, srážení hran, atd.

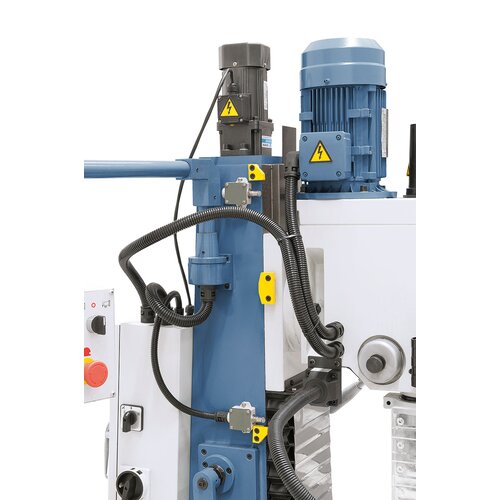

- Výškové nastavení frézovací hlavy pomocí motoru
- Rybinové vedení v osách x, y, z, s vymezením vůlí klínovými lištami
- Velká stabilita frézovací hlavy v díky rybinovému vedení převodové hlavy

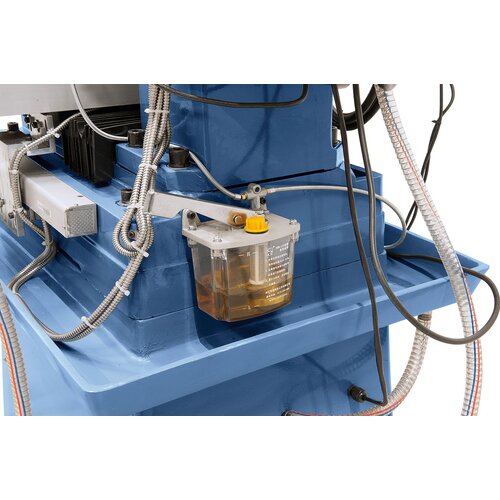

- Centrální mazání všech vodicích drah
Product Specifications
|
Vrtací výkon v oceli |
32 mm |
|
Vrtací výkon v litině |
40 mm |
|
Frézovací nožová hlava max. |
80 mm |
|
Vyložení |
220 mm |
|
Otáčky vřetene |
(12) 75 – 3200 ot/min |
|
Kužel vřetena |
MK 4 |
|
Zdvih pinoly |
120 mm |
|
Automatický posuv pinoly |
(3) 0,10 / 0,18 / 0,26 mm/ot |
|
Velikost stolu |
800 x 240 mm |
|
Dráha pojezdu (x / y) |
420 / 200 mm |
|
Naklápěcí frézovací hlava |
-60° až +60° |
|
Vzdálenost vřeteno / stůl |
95 - 485 mm |
|
Výškový posun frézovací hlavy |
390 mm |
|
Velikost T-drážky |
14 mm |
|
Motor zdvihu |
90 W |
|
Jmenovitý výkon S1 100% |
1,1 / 1,5 kW (400 V) |
|
Výkon - cykl. zátěž S6 40% |
1,5 / 2,2 kW (400 V) |
|
Rozměry stroje (Š x H x V) |
1270 x 960 x 2120 mm |
|
Hmotnost cca |
447 kg |
Delivery Contents

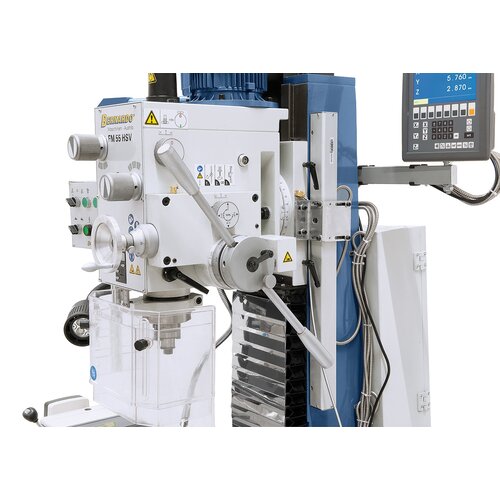

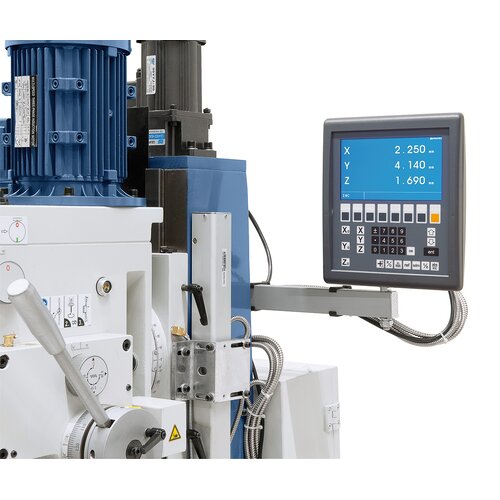

- 3osé digitální odmerování ES-12 V s LCD-displej
- Rychloupínací sklíčidlo 3 - 16 mm / B 16
- Upínací trn MK 4 / B 16
- Upínací šroub ve vřeteni M 16
- Redukční pouzdro MK 4 / 3
- Kombinovaný upínací trn MK 4 / 27 mm
- Automatický posuv pinoly
- Výškově stavitelný ochranný kryt
- Zdvihací motor frézovací hlavy
- Centrální mazání
- Posuv v ose x AL 450 D
- LED pracovní osvětlení
- Digitální zobrazení zdvihu pinoly
- Zařízení pro řezání závitů
- Lamelový ochranný kryt
- Chladicí zařízení
- Nastavitelná stupnice
- Litinový podstavec s chladicím žlábkem
- Servisní a obslužné nářadí
