Radiální vrtačka RD 2500 NC Vario
product.detail.art-no: 01-1330XL0Radiální vrtačka RD 2500 NC Vario je ideální pro vrtání, zahlubování a vystružování velkých obrobků (například ocelových nosníků, přírub, ...). Zvláštnostmi tohoto modelu jsou ovládání pomocí velké dotykové obrazovky a posuv pinoly prostřednictvím servomotoru. Díky univerzálním možnostem použití je tento stroj optimální pro mechanické dílny, opravárenské provozy, strojírenství, …
66 480,00 €
incl. 20% VATAvailability
Product Properties
- Standardní řízení Bohrtronic vypočítává ideální otáčky a rychlost posuvu při vrtání a závitování na základě zadaného průměru nástroje a materiálu (litina / ocel)

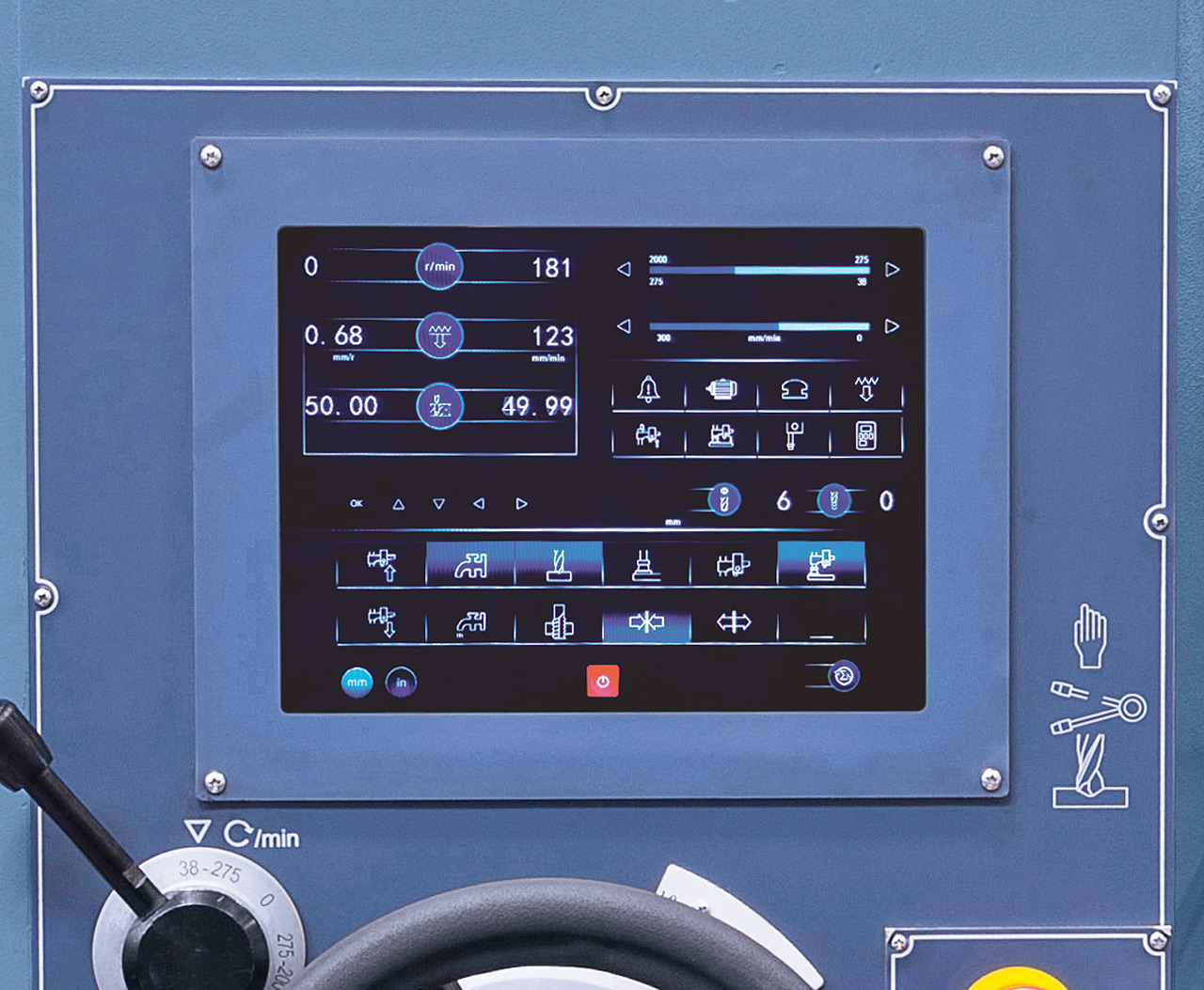

- Velká dotyková obrazovka pro všechny seřizovací práce, jako jsou otáčky, vrtání / řezání závitů, výškové nastavení výložníku, ...

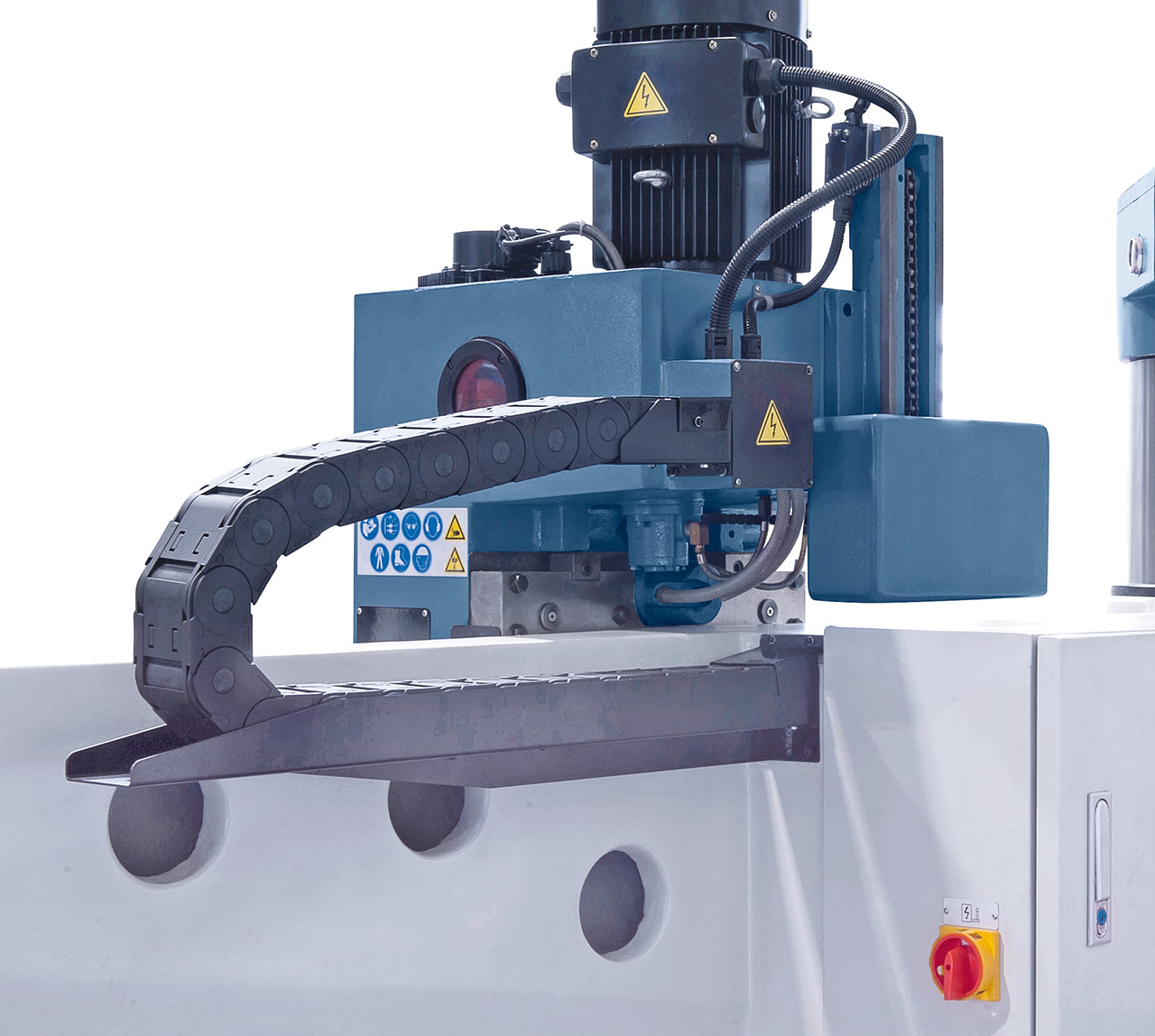

- Posuv pinoly zajišťuje kvalitní servomotor
- Jednoduché nastavení výšky ramena výložníku motorem zdvihu, poloha vřetena zůstává nezměněná, ideální pro sériovou výrobu
- Elektronicky nastavitelná hloubka vrtání, včetně kontroly zadané hodnoty
- Sériově dodávaná s plynulou regulací otáček, odečítáním nastavených otáček na digitálním displeji
- Zobrazení jednotek míry, volitelně mm nebo palec
- Výložník s kalenými a broušenými vodicími dráhami
- Ideální k vrtání, zahlubování, vystružování a řezání závitů
- Vyvažování polohy pinoly protizávažím
Product Specifications
|
Vrtací výkon max. |
80 mm |
|
Řezání závitů max. |
M60 |
|
Vyložení min./max. |
465 - 2550 mm |
|
Svislý pohyb výložníku |
790 mm |
|
Dráha pojezdu vrtací hlavy (vodorovně) |
2095 mm |
|
Zdvih pinoly |
400 mm |
|
Kužel vřetena |
MK 6 |
|
Otáčky vřetene |
30 - 192, 205 - 1400 ot/min |
|
Rozsahy posuvů |
1 - 300 mm/min |
|
Vzdálenost vřeteno - upínací kostka |
290 - 1080 mm |
|
Vzdálenost vřeteno - základová deska |
770 - 1560 mm |
|
Upínací plocha základové desky |
2500 x 1250 mm |
|

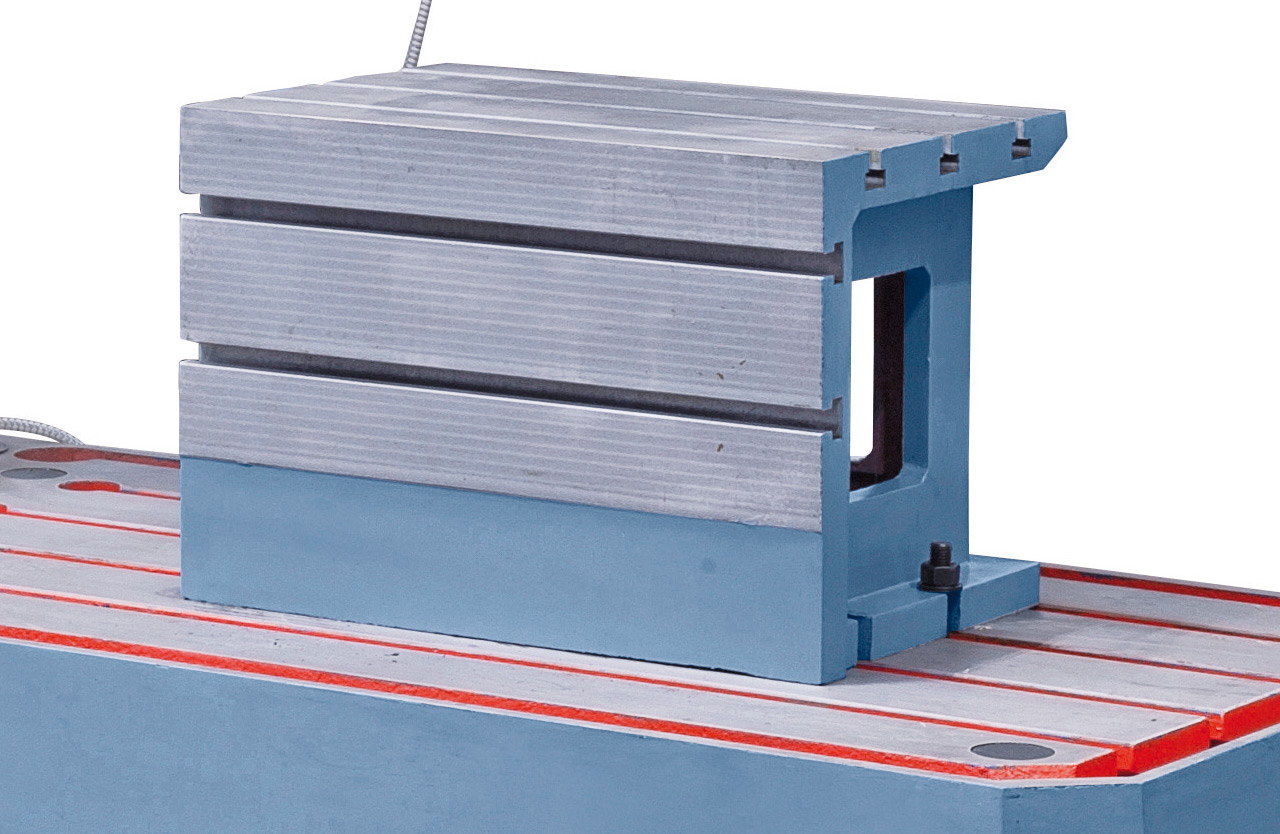

Upínací kostka (D x Š x V) |
850 x 580 x 500 mm |
|
Výkon motoru |
7,5 kW |
|
Rozměry stroje (Š x H x V) |
3590 x 1250 x 3560 mm |
|
Hmotnost cca |
7800 kg |
Delivery Contents
- Würfeltisch
- Bohrfutterdorn
- Reduzierhülsen

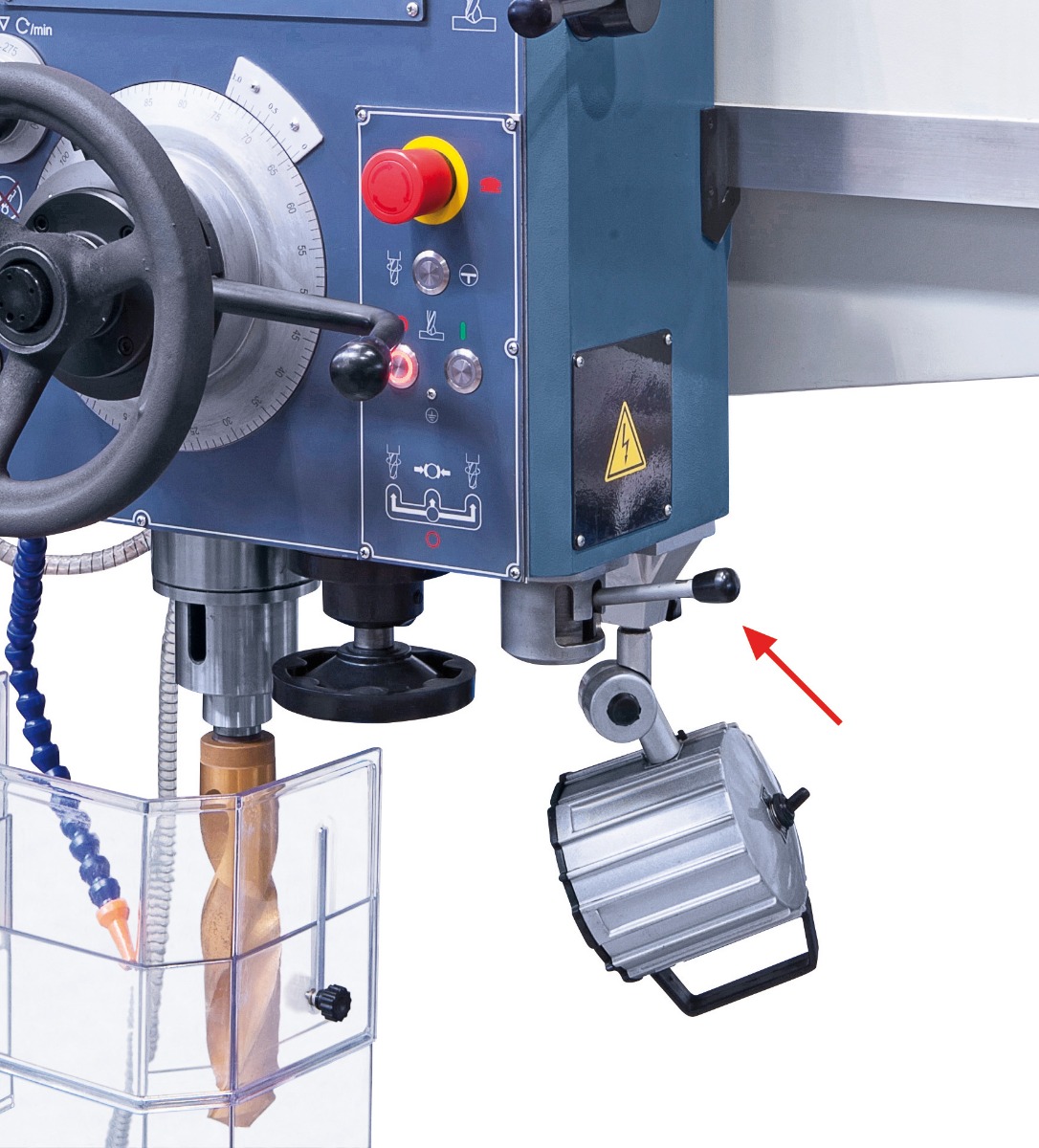

- LED-Maschinenleuchte
- Erstbefüllung mit Shell Tellus 46
- Kühlmitteleinrichtung
- Touchscreen mit Bohrtronic-Steuerung
- Servomotor für Pinolenvorschub
- Frequenzumrichter

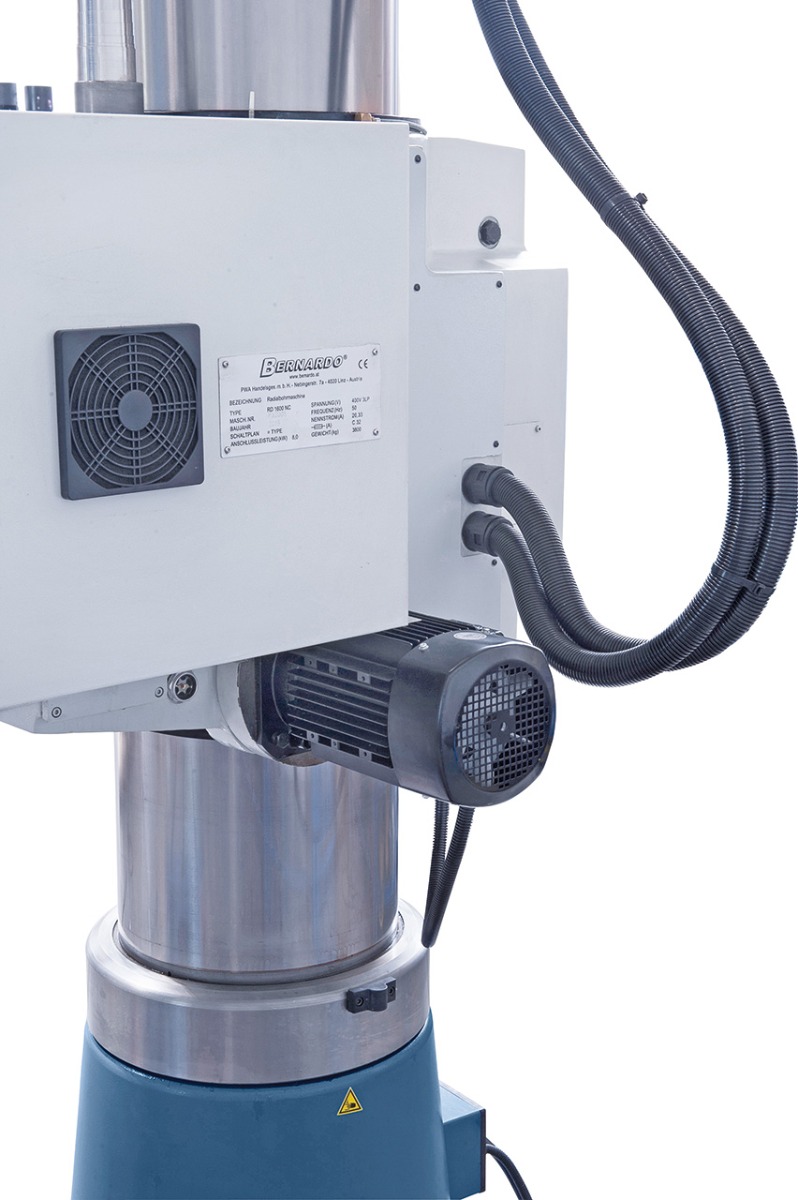

- Hubmotor
- Hydraulikmotor
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug
