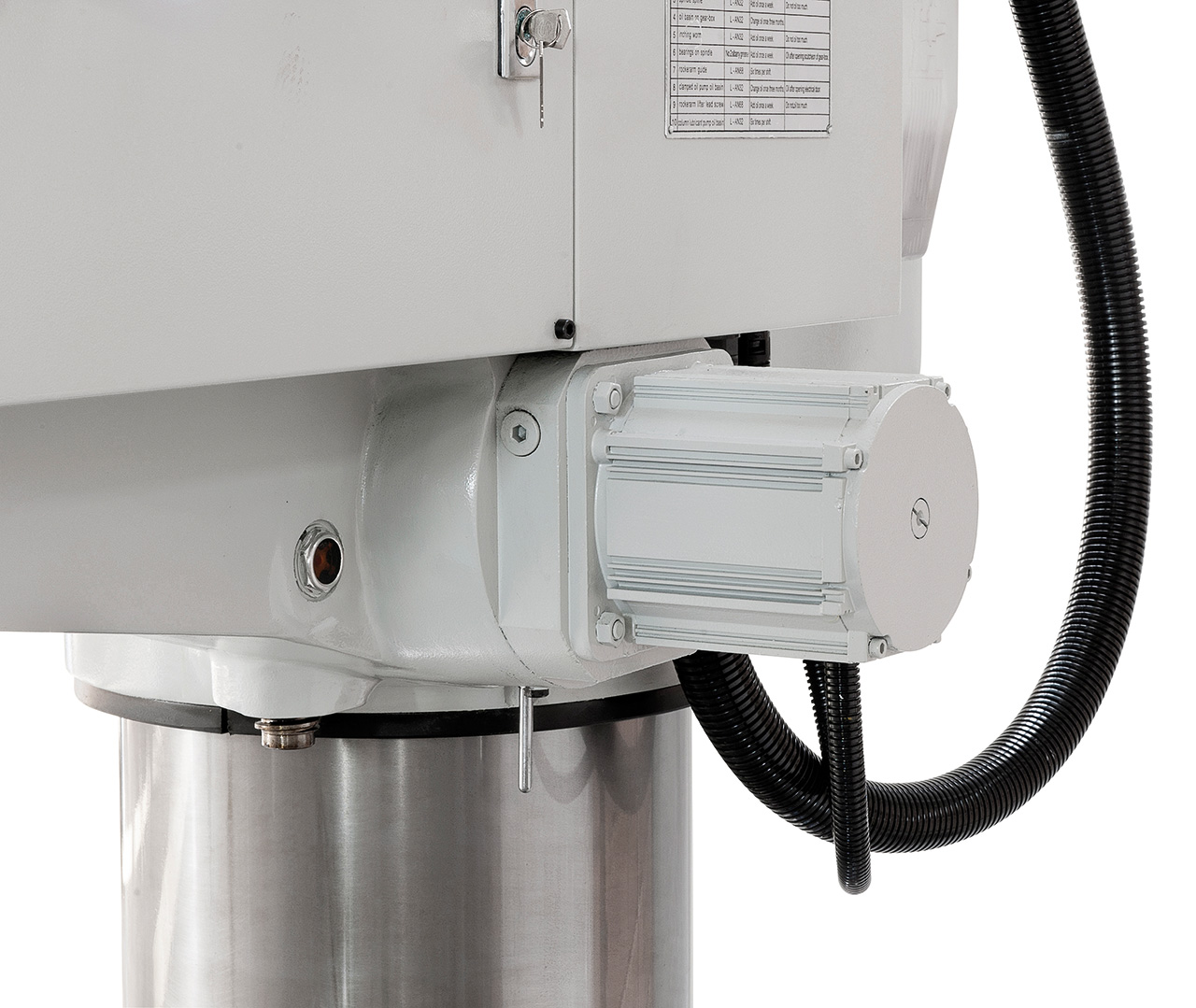

Sériově dodávaný hydraulický motor pro zajištění ramena výložníku a vrtací hlavy
Sériově dodávaný hydraulický motor pro zajištění ramena výložníku a vrtací hlavy

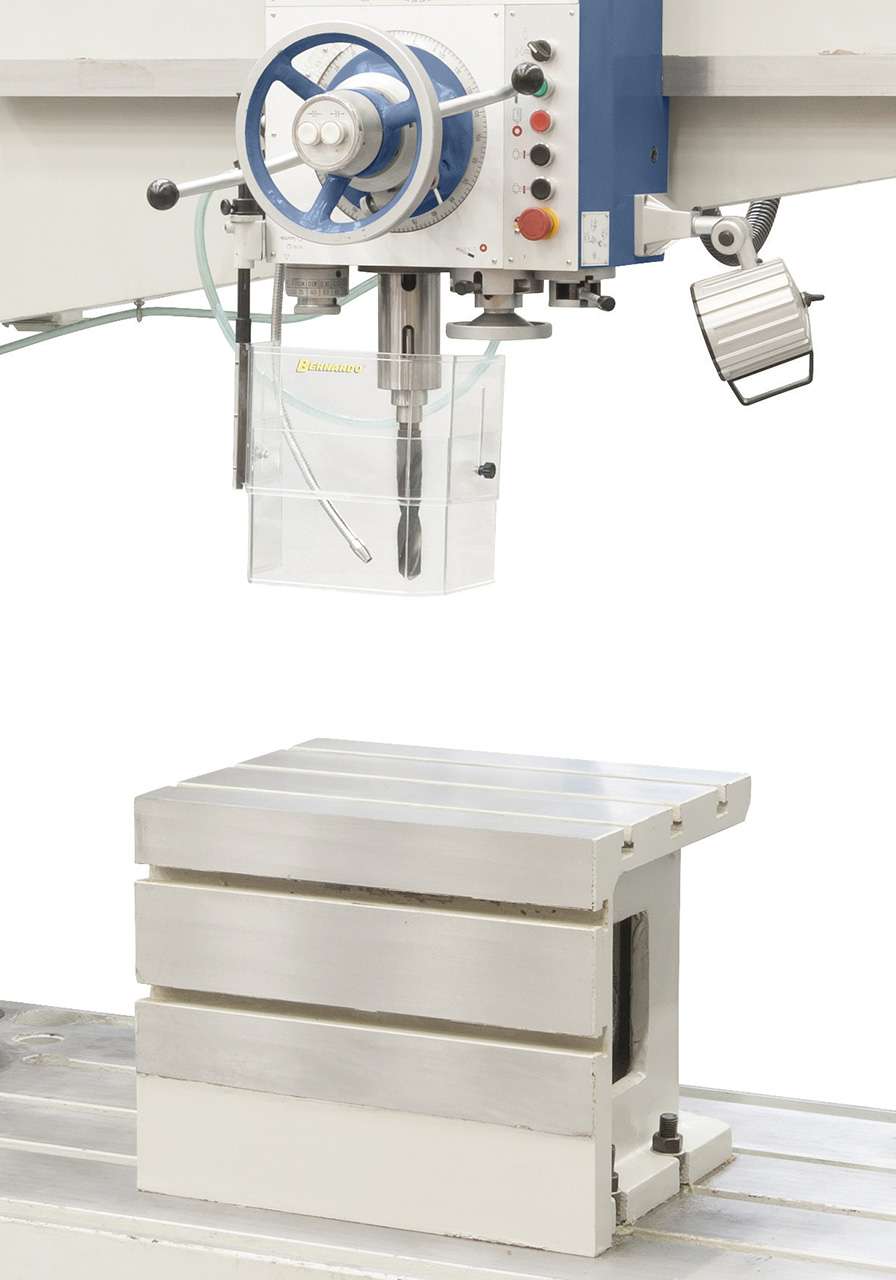

Vřeteno s přesným uložením zajišťuje kvalitní pracovní výsledky, součástí dodávky jsou upínací kostka a chladicí zařízení.
Vřeteno s přesným uložením zajišťuje kvalitní pracovní výsledky, součástí dodávky jsou upínací kostka a chladicí zařízení.

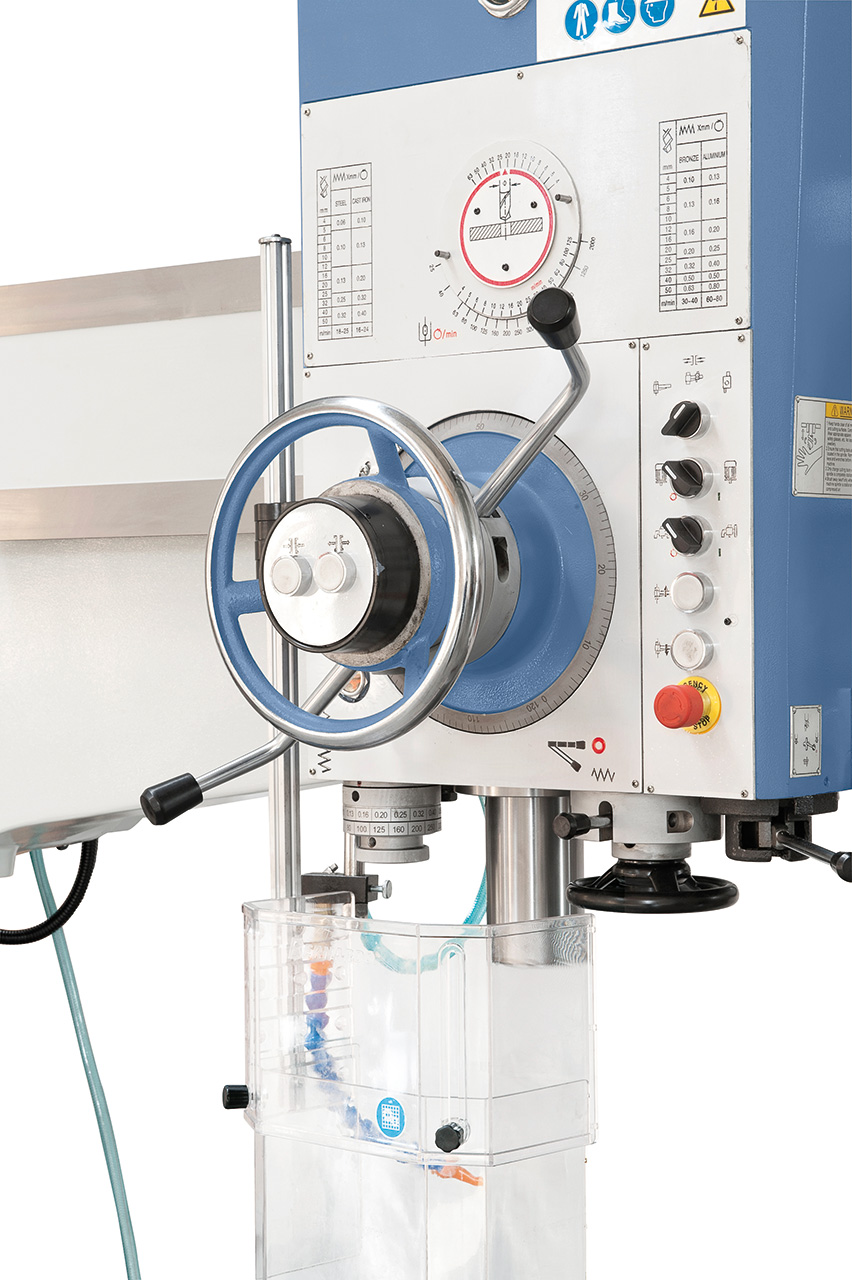

Nastavení požadovaných otáček nebo posuvu se provádí na spodní straně vrtací hlavy
Nastavení požadovaných otáček nebo posuvu se provádí na spodní straně vrtací hlavy

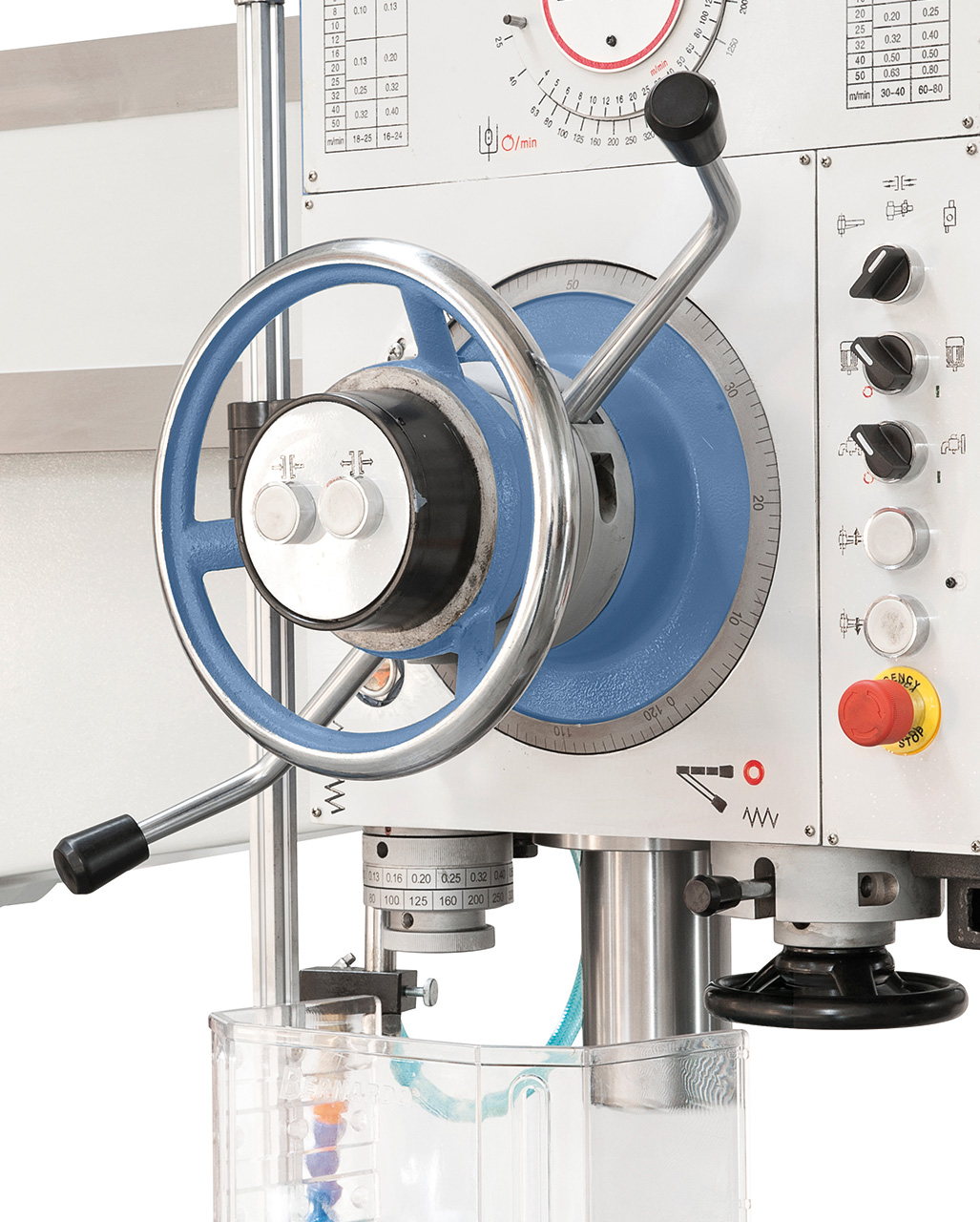

Přehledně umístěné ovládací prvky, zajištění vrtací hlavy se provádí přímo na ovládacím ručním kole.
Přehledně umístěné ovládací prvky, zajištění vrtací hlavy se provádí přímo na ovládacím ručním kole.
Sériově dodávaný hydraulický motor pro zajištění ramena výložníku a vrtací hlavy
Vřeteno s přesným uložením zajišťuje kvalitní pracovní výsledky, součástí dodávky jsou upínací kostka a chladicí zařízení.
Nastavení požadovaných otáček nebo posuvu se provádí na spodní straně vrtací hlavy
Přehledně umístěné ovládací prvky, zajištění vrtací hlavy se provádí přímo na ovládacím ručním kole.

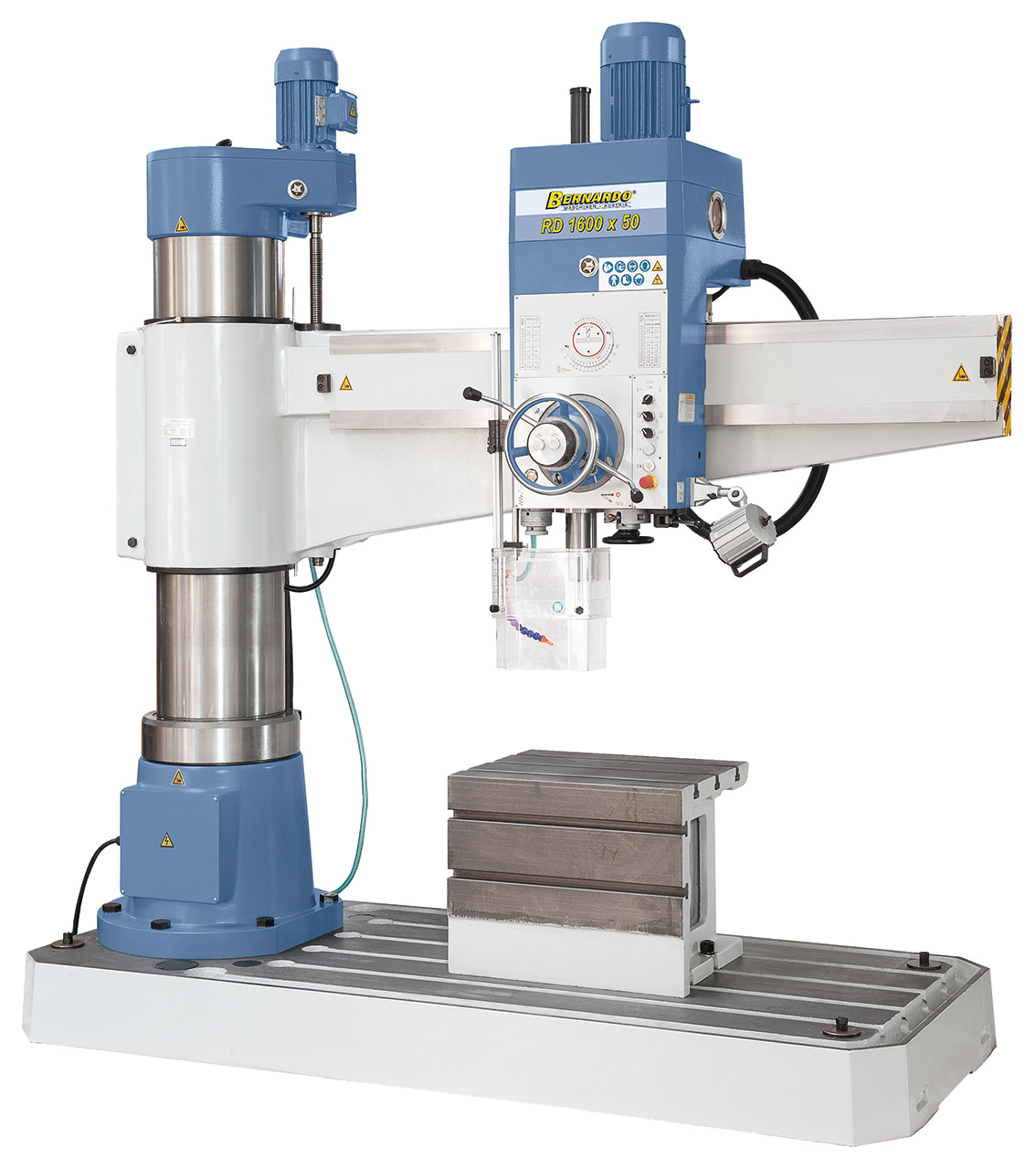

Radiální vrtačka RD 1600 x 50

product.detail.art-no: 01-1331XL
Zu Favoriten hinzufügen Zur Vergleichsliste hinzufügen

Radiální vrtačka RD 1600 x 50 byla navržena speciálně pro hospodárné opracování velkorozměrových obrobků s vysokou přesností v kusové nebo malosériové výrobě. Tento model je svým vysokým výkonem, jednoduchou obsluhou a všestrannými možnostmi využití vhodný pro strojírenství, do opravárenských provozů a mechanických dílen.



24 120,00 €

incl. 20% VAT

Availability

In Stock
Deliverable in 2-3 business days

Product Properties

  • Rozměrná základová deska s T-drážkami, ideální pro oprac. velkých obrobků
  • Silnostěnný broušený sloup zajišťuje přesný a lehký pohyb výložníku
  • Rameno výložníku a vrtací hlava mají nezávislé hydraulické zajištění polohy
  • Jednoduché nastavení výšky ramena výložníku motorem zdvihu
  • Ideální k vrtání, zahlubování, vystružování a řezání závitů
  • Kalená a broušená ozubená kola běží v olejové lázni
  • Broušený povrch vodicích ploch zajišťuje snadný pohyb vrtací hlavy

Product Specifications

Vrtací výkon max.

50 mm

Řezání závitů max.

M 42

Vyložení min. / max.

350 – 1590 mm

Svislý pohyb výložníku

590 mm

Dráha pojezdu vrtací hlavy (vodorovně)

1240 mm

Zdvih pinoly

320 mm

Kužel vřetena

MK 5

Otáčky vřetene

(16) 25 - 2000 ot/min

Rozsahy posuvů

(16) 0,04 – 3,2 mm/ot

Vzdálenost vřeteno - upínací kostka

150 - 740 mm

Vzdálenost vřeteno - základová deska

645 - 1240 mm

Upínací plocha základové desky

1600 x 980 mm
Upínací kostka (D x Š x V)

620 x 490 x 495 mm

Výkon motoru

4,0 kW

Rozměry stroje (Š x H x V)

2450 x 980 x 2840 mm

Hmotnost cca

3500 kg

Delivery Contents

  • Upínací kostka
  • Redukční pouzdra MK 5 / 4, MK 4 / 3, MK 3 / 2
  • LED pracovní osvětlení
  • Prvotní olejová náplň Shell Tellus 46
  • Chladicí zařízení
  • Motor zdvihu
  • Hydraulický motor
  • Servisní a obslužné nářadí
  • Výškově stavitelný ochranný kryt
